国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范;2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识;本规范适用于中非地下埋没的气体和液体的输送管道;3.定义本标准采用下列定义,识别色：用以识别工业管道内物质种类的颜色;识别符号：用以识别工业管道内的物质名称和状态的记号;危险标识：表示工业管道内的物质为;消防标识：表示工业管道内的物质专用于灭火;4.基本识别色根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色和相应的颜色标准编号见下表;物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB06基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择;a管道全长上标识；b在管道上以宽为150mm的色环标识；c在管道上以长方形的识别色标牌标识；d在管道上以带箭头的长方形识别色标牌标识；e在管道上以系挂的识别色标牌标识;当采用中b、c、d、e方法时,两个标识之间的最小距离应为10m;4. 4 中c、d、e的标牌最小尺寸应以能清楚观察识别色来确定;当管道采用中b,c,d,e基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位;5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：物质名称的标识a物质全称;例如：氮气、硫酸、;b化学;例如：N2、H2SO4、CH3OH;物质流向的标识工业管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,则以双向箭头表示;当基本识别色的标识方法采用中d和e时,则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向是双向的,则标牌指向应做成双向的;物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用;和中的字母、数字的最小字体,以及中箭头的最小外形尺寸,应以能清楚观察识别符号来确定;6.安全标识危险标识a适用范围：管道内的物质,凡属于GB13690所列的,其管道应设置危险标识;b表示方法：在管道上涂150mm宽黄色,在黄色两侧各涂25mm宽黑色的色环或色带,安全色范围应符合GB2893的规定;c表示场所：基本识别色的标识上或附近;消防标识中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号;标识部位、最小字体应分别符合、的规定;7.工业管道涂颜色和注字规定表工业管道涂颜色和注字规定表序号介质名称涂色管道注字名称注字颜色1工业水绿上水白2井水绿井水白3生活水绿生活水白4过滤水绿过滤水白5循环上水绿循环上水白6循环下水绿循环回水白7 绿白8清静下水绿白9热循环回水上暗红热水上白10热循环回水暗红热水回白11消防水绿消防水红12消防泡沫红消防泡沫白13冷冻水上淡绿冷冻水红14冷冻回水淡绿冷冻回水红15冷冻盐水上淡绿冷冻盐水上红16冷冻盐水回淡绿冷冻盐水回红17低压蒸汽红低压蒸汽白18中压蒸汽红中压蒸汽白19高压蒸汽红高压蒸汽白20过热蒸汽暗红过热蒸汽白21蒸汽回水冷凝液暗红蒸汽冷凝液回绿22废气的蒸汽冷凝液暗红蒸汽冷凝液废黑23空气深蓝白24仪表用空气深蓝仪表空气白25氧气天蓝氧气黑26氢气深绿氢气红27氮低压气黄低压氮黑28氮高压气黄高压氮黑29仪表用氮黄仪表用氮黑30 黑黄31真空白真空天蓝32 黄氨黑33 黄黑34 黄绿35氯气草绿氯气白36 草绿纯氯白37 粉红白38烧碱深蓝烧碱白39盐碱灰盐酸黄40硫酸红硫酸白41硝酸管本色硝酸蓝42醋酸管本色醋酸绿43煤气等可燃气体紫煤气可燃气体白44可燃液体银白油类可燃液体黑45物料管道红按管道介质注字黄对于采暖装置一律涂刷银漆,不注字;除外一律涂灰色;对于、管、玻璃管、以及保温外用铅皮薄护罩时,均不涂色;对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色;对于保温涂的防腐管道,均不涂色;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是对GB7231-1987工业管路的基本识别色和识别符号首次进行修订;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是参考德国DIN 2403-1984管道按流体介质的标识和日本JIS 9102-1987配管系的识别显示修订的;为了便于工业管道内的物质识别,中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识的基本识别色由原来的七种颜色增加到八种颜色,管道内物质的标识方法由原来的二种提高到五种;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是对GB7231-1987工业管路的基本识别色和识别符号首次进行修订;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是参考德国DIN 2403-1984管道按流体介质的标识和日本JIS 9102-1987配管系的识别显示修订的;为了便于工业管道内的物质识别,中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识的基本识别色由原来的七种颜色增加到八种颜色,管道内物质的标识方法由原来的二种提高到五种;。

国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2•适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准米用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕Y R05其他液体里八、、-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a）管道全长上标识；b）在管道上以宽为150mm的色环标识；C）在管道上以长方形的识别色标牌标识；d）在管道上以带箭头的长方形识别色标牌标识；e）在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中C）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b）, c），d）, e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1物质名称的标识a ）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH30H O5.2物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

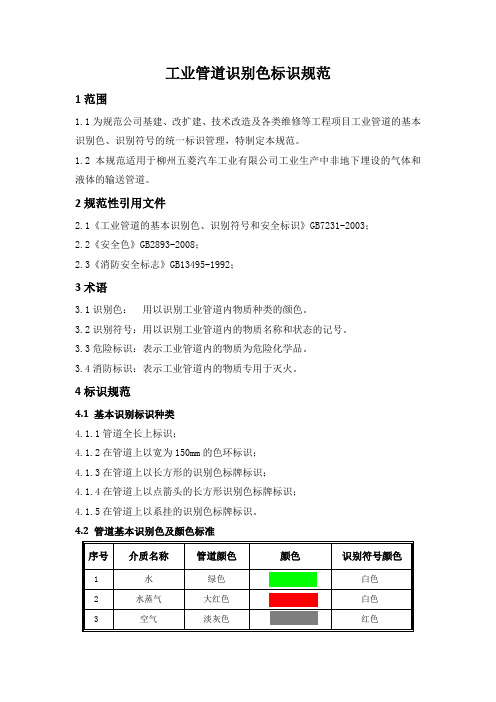

工业管道识别色标识规范1范围1.1为规范公司基建、改扩建、技术改造及各类维修等工程项目工业管道的基本识别色、识别符号的统一标识管理，特制定本规范。

1.2本规范适用于柳州五菱汽车工业有限公司工业生产中非地下埋设的气体和液体的输送管道。

2规范性引用文件2.1《工业管道的基本识别色、识别符号和安全标识》GB7231-2003；2.2《安全色》GB2893-2008；2.3《消防安全标志》GB13495-1992；3术语3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4标识规范4.1 基本识别标识种类4.1.1管道全长上标识；4.1.2在管道上以宽为150mm的色环标识；4.1.3在管道上以长方形的识别色标牌标识；4.1.4在管道上以点箭头的长方形识别色标牌标识；4.1.5在管道上以系挂的识别色标牌标识。

4.2 管道基本识别色及颜色标准4.3管道标识原则4.3.1室外地沟、暗道的管道不涂色，但在阴井内接头处应按介质进行涂色； 4.3.2对于保温涂沥青的防腐管道不涂色；4.3.3有保温层管道采用悬挂带箭头的标牌（4.1.4类）；4.3.4对于不锈钢管、有色金属管、玻璃管、塑料管或带有铝皮（有色金属）保护罩的管道采用色环标识（4.1.2类）；4.3.5其他种类的管道均在管道全长进行标识（4.1.1类）。

4.4 管道识别符号标识规范4.4.1 每一组识别符号由管道介质名称、管道工艺参数（压力、温度、流速等）、介质流向箭头组成，如果做色环标识，识别符号包括识别色环、介质名称、管道工艺参数、介质流向箭头组成，属于危险化学品还要增加危险标识。

4.4.2每组识别符号标注位置应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上，直管每10m 必须设置一组识别符号。

国家工业管道标识规范及颜色文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义,识别色：用以识别工业管道内物质种类的颜色。

识别符号：用以识别工业管道内的物质名称和状态的记号。

危险标识：表示工业管道内的物质为。

消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB06基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

当采用中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

当管道采用中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：物质名称的标识a）物质全称。

例如：氮气、硫酸、。

b）化学。

例如：N2、H2SO4、CH3OH。

物质流向的标识工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

工业管道的基本识别色标识方法表
色环及识别符号的涂装要求
1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以
5m 左右为宜。

色环的宽度可按管径大小来确定，外径（包括绝热层）在 150mm 以内，色环宽度为 70mm；外径在 300mm 以上者，色
环宽度为 100mm。

2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门
和穿孔两侧的管道上，以及需要观察识别的部位。

3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。

箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。

4、当识别符号直接涂刷在外径小于 90mm 的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成 250mm×150mm 的矩形。

标牌上应标明流体名称，标出介质流向。

注：1.在管道交叉处、阀门操作管道弯头处等，应在管道上标示介质流动方向箭头。

2.设备涂色一般可采用:暖气片、暖风机登用银白色；压缩空气储气罐用灰色；离子交换器用绿色或者灰色；加热器、热交换器等用红色；水箱用绿色。

3.考虑到企业现况，对室外的蒸汽管道（已采取保温措施）和煤气管道，管道交叉处，管道弯头处及阀门两处的管道，均能明显涂刷管长度 2m 的面色；在直管道上，每隔 50m 要明显涂刷长度 2m 的面色。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

附件：工厂工业管道基本识别色、识别符号和安全标识规定管道内介质种类基本识别色颜色标准编号识别符号管径（DN）＞50ｍｍ管径（DN）≤50ｍｍ水艳绿G03采用在管道上以系挂识别色标牌标识。

不同类别管道的识别色标牌底色采用与之相对应的管道基本识别色。

识别色标牌制作尺寸（如下图）：管内介质名称标识以及管内介质流向标识字体采用宋体，字号100，字体和箭头的颜色如左图所示，与基本识别色相对应：基本识别色是中黄的，字体和箭头的颜色是黑色；基本识别色是其它颜色的，字体和箭头的颜色是白色。

介质流向的箭头尺寸：水识别色标牌采用铝牌制作；水蒸汽 大 红 R03 空 气 淡 灰 B03氧 气 淡 蓝 PB06 丙 烷 中 黄 Y07 二氧化碳 中 黄 Y07 氮 气 中 黄 Y07 氩 气 中 黄 Y07富氩气 中 黄 Y07液化气 中 黄 Y07 天燃气 中 黄 Y07 乙 炔 中 黄 Y07 柴 油棕YR05备注：1）工业主管道的基本识别色标识方法：管径（DN ）＞50ｍｍ的采用管道全长上标识；管径（DN ）≤50ｍｍ的采用在管道上以系挂识别色标牌标识；厂房内管道统一采用在管道上以系挂识别色标牌标识；2）管道全长上标识的字体采用宋体，字号150，表示介质流向的箭头尺寸如图（字体和箭头的颜色如上表所示，与识别色标牌字体和箭头颜色的规定相同）：蒸 汽压缩空气 氧 气 丙 烷二氧化碳氮 气天燃气乙 炔柴 油氩 气 富氩气液化气其标识的场所包括管道的起点、终点、交叉点、转弯处、阀门等处的管道上以及其他需要标识的部位；3）识别色标牌制作尺寸如上表；4）采用在管道上以系挂识别色标牌标识时，其标识的场所包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上以及其他需要标识的部位；5）安全标识：管道内的介质，凡属于GB13690所列的危险化学品的，其管道应设置危险标识。

表示方法：在管道上涂150ｍｍ宽黄色，在黄色两侧各涂25ｍｍ宽黑色的色环或色带，安全色范围应符合GB2893的规定。

工业管道识别色标识规范1范围1.1为规范公司基建、改扩建、技术改造及各类维修等工程项目工业管道的基本识别色、识别符号的统一标识管理，特制定本规范。

1.2本规范适用于柳州五菱汽车工业有限公司工业生产中非地下埋设的气体和液体的输送管道。

2规范性引用文件2.1《工业管道的基本识别色、识别符号和安全标识》GB7231-2003；2.2《安全色》GB2893-2008；2.3《消防安全标志》GB13495-1992；3术语3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4标识规范4.1 基本识别标识种类4.1.1管道全长上标识；4.1.2在管道上以宽为150mm的色环标识；4.1.3在管道上以长方形的识别色标牌标识；4.1.4在管道上以点箭头的长方形识别色标牌标识；4.1.5在管道上以系挂的识别色标牌标识。

4.2 管道基本识别色及颜色标准4.3管道标识原则4.3.1室外地沟、暗道的管道不涂色，但在阴井内接头处应按介质进行涂色； 4.3.2对于保温涂沥青的防腐管道不涂色；4.3.3有保温层管道采用悬挂带箭头的标牌（4.1.4类）；4.3.4对于不锈钢管、有色金属管、玻璃管、塑料管或带有铝皮（有色金属）保护罩的管道采用色环标识（4.1.2类）；4.3.5其他种类的管道均在管道全长进行标识（4.1.1类）。

4.4 管道识别符号标识规范4.4.1 每一组识别符号由管道介质名称、管道工艺参数（压力、温度、流速等）、介质流向箭头组成，如果做色环标识，识别符号包括识别色环、介质名称、管道工艺参数、介质流向箭头组成，属于危险化学品还要增加危险标识。

4.4.2每组识别符号标注位置应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上，直管每10m 必须设置一组识别符号。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
