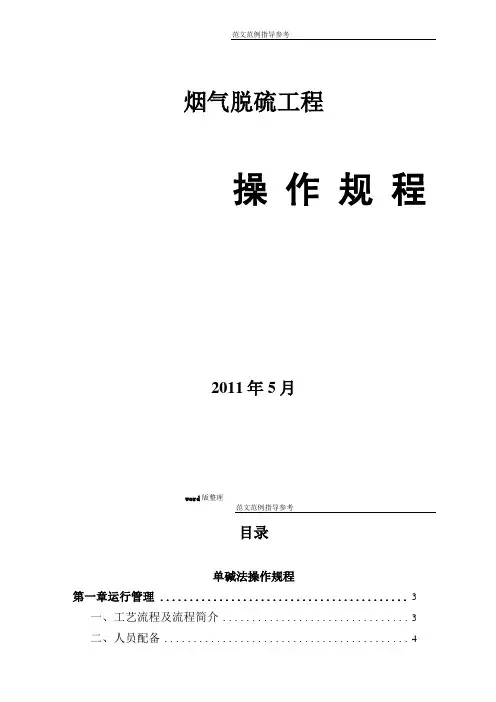

烟气脱硫工程
操
作
规
程
2011年5月
目录
单碱法操作规程
第一章运行管理 (3)
一、工艺流程及流程简介 (3)
二、人员配备 (4)
三、各主要处理单元运行控制参数 (4)
第二章操作规程 (4)
一、循环泵房及泵房内循环水泵、冲洗水泵、排液泵 (5)
二、循环水池 (6)
三、工艺水池 (7)
四、脱硫塔 (7)
五、钠碱罐 (7)
六、除雾器 (8)
七、烟道及烟道挡板门 (8)
第三章安全注意事项及要求 (8)
单碱法操作规程
第一章运行管理
一、工艺流程及流程简介
1.1工艺流程
1.1 工 艺 流 程 图
1.2工艺流程简介
锅炉烟气经静电除尘器、引风机后，首先进入脱硫塔内与经喷嘴雾化后的脱硫液进行脱硫反应；烟气在塔内通过三层喷淋装置进行三级脱硫反应，SO 2总脱除率可达95%以上；脱硫塔内 NaOH 吸收SO 2发生中和反应生成NaHSO 3与Na 2SO 3，然后流入下游水池进行循环使用，完成对烟气中SO 2的吸收净化。经脱硫后的干净烟气通过塔上部的二级除雾装置进行脱水，除去烟气中夹带的水，经过脱硫除雾后的烟气进入烟囱排放。随着脱硫反应的进行，循环池内pH 值不断下降，当循环池内pH 值降低到10以下时，要及时向循环池补充钠碱以防pH 值过低影响脱硫效果。
二、人员配备
1、脱硫控制室配室操作人员3人，负责脱硫工程的日常工作。
2、脱硫工程配机修人员1人，负责站区日常的设备维修工作。
三、各主要处理单元运行控制参数
1、循环池中有关参数的控制
循环池中pH应控制在10以上，低于10时脱硫效果不理想。
2、脱硫塔内有关参数的控制
脱硫塔出口pH应控制在7.0以上。
第二章操作规程
一、循环泵房及泵房内循环水泵、冲洗水泵、排液泵
1、循环泵作用
向脱硫塔供脱硫液。
1.1、开泵前准备
（1）检查循环池内水位，确保循环池内水位不低于池深的2/3。
（2）检查管路系统是否有跑、冒、滴、漏现象存在，如有要及时处理。
（3）检查水泵及系统零部件是否齐全完好。如：所有紧固件是否紧固；连轴器间隙是否合适；水泵注油孔是否已按规定注油；仪表、阀门是否完好等。
（4）进行手动盘车旋转两周看是否正常，应不卡不重，无异常声音。否则应查明原因进行处理。
（5）检查循环泵有无冷却水，是否打开。
（6）检查机械部分时，不得将水泵电路开关合闸使电机处于带电状态，且在配电柜上挂有“有人操作，不许合闸”标牌。
1.2.操作顺序
（1）开启循环泵
打开泵进口管路的碟阀，开启循环泵。当压力表显示压力达到额定压力0.3-0.4MPa后即为所需工况。
（2）关闭循环泵
循环泵停止工作后，慢慢关闭进水管路上的碟阀
1.3．泵在运行中，应注意以下事项：
（1）开启水泵后，如压力表指针不动或剧烈摆动，有可能是泵内积有空气，停泵后排净泵内空气再启动。
（2）检查各个仪表工作是否正常、稳定，特别注意电流表是否超过电动机额定电流，电流过大、过小应立即停机检查。
（3）注意轴承温度，轴承最大温度不得大于95度。
（4）按动停泵按钮后，严禁马上再按启泵按钮，否则会发生水击造成设备管路损坏等重大事故。因此，特别规定，停泵10分钟后才允许按启动按钮，待无异常情况后方允许离开开关柜。
（5）泵电动机在不允许连续起动，启动间隔时间至少为10分钟。
2冲洗水泵的作用
向脱硫塔除雾器提供冲洗水，冲洗除雾器，防止除雾器积灰致使除雾器压降过大。
2.1、开泵前准备
（1）检查循环池内水位，确保循环池内水位不低于池深的2/3。
（2）将虹吸罐内加满引水，加满水后关闭虹吸罐上的阀门
（3）检查管路系统是否有跑、冒、滴、漏现象存在，如有要及时处理。
（4）检查水泵及系统零部件是否齐全完好。如：所有紧固件是否紧固；连轴器间隙是否合适；水泵注油孔是否已按规定注油；仪表、阀门是否完好等。
（5）进行手动盘车旋转两周看是否正常，应不卡不重，无异常声音。否则应查明原因进行处理。
（6）检查循环泵有无冷却水，是否打开。
（7）检查机械部分时，不得将水泵电路开关合闸使电机处于带电状态，且在配电柜上挂有“有人操作，不许合闸”标牌。
2.2.操作顺序
（1）开启冲洗泵
确认冷却水已打开，然后可在现场或在线操作开启冲洗泵。当压力表显示压力达到额定压力0.45-0.5MPa后即为所需工况。
（2）关闭冲洗泵
在现场或在线操作可停止冲洗泵。
2.3．泵在运行中，应注意以下事项：
（1）检查各个仪表工作是否正常、稳定，特别注意电流表是否超过电动机额定电流，电流过大、过小应立即停机检查。
（2）注意轴承温度，轴承最大温度不得大于95度。
（3）退出脱硫系统，应将虹吸罐内水放空
（4）按动停泵按钮后，严禁马上再按启泵按钮，否则会发生水击造成设备管路损坏等重大事故。因此，特别规定，停泵10分钟后才允许按启动按钮，待无异常情况后方允许离开开关柜。
（5）泵电动机不允许连续起动，启动间隔时间至少为10分钟。
注：
1）所有离心水泵操作顺序相同，长时间不运行需断电。
2）具体使用说明、注意事项、常见故障分析及排除等内容参考水泵使用与维修说明书。
3）发现设备有异常情况，立即停机，请示处理，记录在值班记录簿内。
3、排液泵的作用
1、定时排出中和反应的脱硫液，防止溶液中NaHSO3、Na2SO3过饱和，引起池壁、管道结垢
2、排除池底烟灰等沉积物
二、循环水池
1、作用
储存脱硫液，为循环泵供液。
2、操作要求
(1)要达到脱硫效果，一定要保证循环池内pH值在10以上；如果监测净烟气中二氧化硫浓度偏高，应加大钠碱的用量
(2)运行中注意脱硫液液位，正常运行情况下不应低于池深的2/3。
(3)及时清理悬浮和漂浮杂质，防止堵塞喷头
注：1、单碱法工艺中，循环池、沉淀池主要作为脱硫液的循环场所，及时打捞池内漂浮物、悬浮物，当脱硫设备停运检修时要及时清理池底。
2、为了保证池内脱硫液的平衡，当循环池内水位低于2/3时，及时补水；
三、工艺水池
1．作用
