实验报告-刚体转动惯量

刚体转动惯量的测定实验报告一、实验目的1、学习用三线摆法测定刚体的转动惯量。

2、加深对转动惯量概念的理解。

3、掌握用游标卡尺和秒表等仪器的使用方法。

二、实验原理三线摆是由三根等长的悬线将一水平圆盘悬挂在一个固定的支架上构成的。

当圆盘绕中心轴 OO' 作扭转摆动时，圆盘的运动可以看作是圆盘绕通过其重心且垂直于盘面的轴线的转动和平动的合成。

设圆盘的质量为 m，半径为 R，对于通过其重心且垂直于盘面的轴线的转动惯量为Ic。

当圆盘扭转一个小角度θ 时，圆盘的势能变化为：ΔEp ＝ mgh其中，h 为圆盘重心上升的高度。

由于θ 很小，所以可以近似认为：h ≈ Rθ²根据能量守恒定律，圆盘的势能变化等于其动能的变化，即：ΔEp ＝1/2 Iω²其中，ω 为圆盘的角速度。

又因为圆盘的摆动周期为 T，所以ω ＝2π/T。

联立上述式子可得：Ic ＝（mgR²T²) ／（4π²h)实验中通过测量圆盘的质量 m、半径 R、摆动周期 T 以及圆盘扭转角度θ 对应的重心上升高度 h，即可计算出圆盘对于通过其重心且垂直于盘面的轴线的转动惯量 Ic。

三、实验仪器三线摆、游标卡尺、米尺、秒表、待测刚体（圆环、圆柱等）、托盘天平。

四、实验步骤1、用托盘天平测量圆盘和待测刚体的质量。

2、用游标卡尺测量圆盘和待测刚体的直径，分别测量多次，取平均值。

3、调整三线摆的悬线长度，使上下圆盘之间的距离约为 50cm 左右。

4、轻轻转动上圆盘，使圆盘作小角度的扭转摆动，用秒表测量圆盘摆动 50 个周期的时间，重复测量多次，取平均值，计算出摆动周期T。

5、将待测刚体放在圆盘上，使两者的中心轴线重合，按照上述方法测量系统（圆盘和待测刚体）的摆动周期 T'。

五、实验数据记录与处理1、圆盘质量 m ＝＿_____ g，直径 D ＝＿_____ cm，半径 R ＝D/2 ＝＿_____ cm。

刚体转动惯量测定实验报告刚体转动惯量测定实验报告引言：刚体转动惯量是描述刚体对转动的惯性的物理量，它对于研究刚体的旋转运动以及机械系统的稳定性至关重要。

本实验旨在通过测量不同形状的刚体的转动惯量，探究刚体的几何形状对转动惯量的影响，并验证转动惯量的计算公式。

实验装置和原理：本实验采用的装置主要包括转动惯量测量仪、刚体转动轴、质量盘、质量块等。

实验原理基于转动惯量的定义：刚体绕轴线转动的转动惯量等于刚体上各质点质量与轴线距离平方的乘积之和。

实验步骤：1. 首先，将转动惯量测量仪的转动轴与刚体转动轴对齐，并固定好。

2. 确保转动惯量测量仪的刻度盘归零，以保证测量的准确性。

3. 将质量盘和质量块按照实验要求放置在刚体上。

4. 用测量仪测量刚体转动的角度，并记录下来。

5. 重复以上步骤，测量不同质量和形状的刚体的转动惯量。

实验结果与分析：通过实验测量得到的转动惯量数据，我们可以计算出不同刚体的转动惯量。

实验中我们选取了不同形状的刚体，例如长方体、圆柱体和球体，以探究几何形状对转动惯量的影响。

首先，我们测量了不同质量的长方体的转动惯量。

根据转动惯量的计算公式，我们可以得到转动惯量与质量成正比的关系。

因此，我们预计随着质量的增加，转动惯量也会增加。

实验数据显示，转动惯量与质量的变化趋势符合预期，验证了转动惯量计算公式的正确性。

接下来，我们测量了不同半径的圆柱体的转动惯量。

根据转动惯量的计算公式，我们可以得到转动惯量与半径的四次方成正比的关系。

实验数据显示，转动惯量与半径的变化趋势符合预期，进一步验证了转动惯量计算公式的正确性。

最后，我们测量了不同半径的球体的转动惯量。

根据转动惯量的计算公式，我们可以得到转动惯量与半径的五次方成正比的关系。

实验数据显示，转动惯量与半径的变化趋势符合预期，再次验证了转动惯量计算公式的正确性。

结论：通过本实验的测量和分析，我们验证了刚体转动惯量的计算公式的正确性，并探究了不同几何形状对转动惯量的影响。

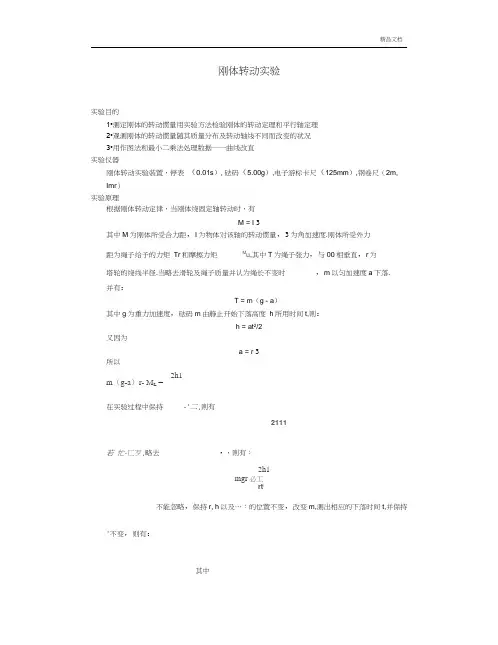

篇一：大学物理实验报告测量刚体的转动惯量测量刚体的转动惯量实验目的：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

二.实验原理:1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律：m = iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量图片已关闭显示，点此查看如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg – t=ma，在t时间内下落的高度为h=at/2。

刚体受到张力的力矩为tr和轴摩擦力力矩mf。

由转动定律可得到刚体的转动运动方程：tr - mf = iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a<<g，所以可得到近似表达式：2mgr = 2hi/ rt (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量i。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：2a．作m – 1/t图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t的数据，将其在直角坐标系上作图，应是直线。

即若所作的图是直线，便验证了转动定律。

222从m – 1/t图中测得斜率k1，并用已知的h、r、g值，由k1 = 2hi/ gr求得刚体的i。

篇一：大学物理实验报告测量刚体的转动惯量测量刚体的转动惯量实验目的：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

二.实验原理:1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律：m = iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量图片已关闭显示，点此查看如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg – t=ma，在t时间内下落的高度为h=at/2。

刚体受到张力的力矩为tr和轴摩擦力力矩mf。

由转动定律可得到刚体的转动运动方程：tr - mf = iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a<<g，所以可得到近似表达式：2mgr = 2hi/ rt (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量i。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：2a．作m – 1/t图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t的数据，将其在直角坐标系上作图，应是直线。

即若所作的图是直线，便验证了转动定律。

222从m – 1/t图中测得斜率k1，并用已知的h、r、g值，由k1 = 2hi/ gr求得刚体的i。

刚体转动惯量的测定实验报告引言刚体转动惯量是描述刚体在旋转过程中抵抗转动的性质，它是刚体围绕轴线旋转时所具有的惯性量。

在本实验中，我们通过测定刚体关于不同轴线的转动惯量，了解刚体转动惯量的概念与测定方法。

实验目的1.了解刚体转动惯量的概念与意义；2.学习刚体转动惯量的测定方法；3.实验测量刚体转动惯量，验证测定方法的正确性；4.掌握实验仪器的使用方法。

实验原理刚体转动惯量的定义为：$$I=\\Sigma m r^{2}$$其中，I为刚体的转动惯量，m为刚体质点的质量，r为质点到轴线的距离。

本实验主要使用转动盘进行转动惯量的测定。

转动盘由一个固定轴和一个可以转动的圆盘构成。

通过改变转动盘上的物体的位置，改变物体相对于固定轴的距离，可以测定不同轴线上刚体的转动惯量。

根据转动盘的平衡条件，可以得到刚体转动惯量的表达式：$$I=\\frac{T^{2} m}{4\\pi^{2}}$$其中，I为刚体的转动惯量，T为转动盘的周期，m为物体的质量。

实验步骤1.将转动盘调整到水平，固定好；2.在转动盘上放置圆柱体，使其与转动盘的轴线垂直；3.移动圆柱体，调整圆柱体相对于轴线的距离（例如：5cm、10cm、15cm等等），记录下距离；4.切换到计时功能，转动圆盘，记录下5次振动的周期；5.根据周期与距离的关系，计算刚体的转动惯量；6.将圆柱体移动到不同距离，重复步骤4-5，记录不同距离下的转动惯量；7.根据测得的数据，绘制出转动惯量与距离的曲线图。

数据处理与分析根据实验测得的数据，我们可以计算出不同距离下的刚体转动惯量。

将数据绘制成转动惯量与距离的曲线图，可以直观地观察到二者之间的关系。

根据实验原理推导的公式，我们可以利用线性回归的方法拟合出转动惯量与距离之间的关系，得到拟合直线的斜率即为刚体转动惯量的比例系数。

结论通过本实验，我们成功地测定了刚体转动惯量，并绘制了转动惯量与距离的曲线图。

实验结果与理论预期较为一致，验证了实验方法的正确性。

刚体转动实验实验报告一、实验目的1、学习使用刚体转动实验仪测量刚体的转动惯量。

2、验证刚体转动定律和转动惯量的平行轴定理。

3、掌握数据处理和误差分析的方法。

二、实验原理1、刚体的转动惯量刚体绕固定轴转动时的转动惯量 I 等于刚体中各质点的质量 mi 与它们各自到转轴距离 ri 的平方的乘积之和，即：I ＝Σ mi ri²2、刚体转动定律刚体绕定轴转动时，刚体所受的合外力矩 M 等于刚体的转动惯量 I 与角加速度β的乘积，即：M ＝Iβ3、转动惯量的平行轴定理若刚体对通过质心 C 的轴的转动惯量为 Ic，对与该轴平行且相距为d 的另一轴的转动惯量为 Ip，则有：Ip ＝ Ic ＋ md²三、实验仪器刚体转动实验仪、秒表、砝码、游标卡尺、米尺等。

四、实验步骤1、调节刚体转动实验仪将实验仪调至水平状态，通过调节底座的螺丝，使实验仪上的气泡位于水准仪的中心。

调整塔轮和定滑轮之间的细线，使其处于紧绷状态，且与转轴垂直。

2、测量塔轮半径 R 和绕线轴半径 r使用游标卡尺分别测量塔轮的外半径 R1、内半径 R2，取平均值得到塔轮半径 R。

同样用游标卡尺测量绕线轴的半径 r。

3、测量刚体的质量 M 和形状尺寸用天平称出刚体的质量 M。

用米尺测量刚体的几何尺寸，如圆盘的直径、圆柱的长度和直径等。

4、测量空载时刚体的转动惯量在刚体上不添加砝码，轻轻转动刚体，使其在摩擦力矩的作用下做匀减速转动。

用秒表记录刚体转过一定角度θ所需的时间 t1。

5、测量加载砝码时刚体的转动惯量在绕线轴上逐渐添加砝码，使刚体在重力矩的作用下做匀加速转动。

用秒表记录刚体转过相同角度θ所需的时间 t2。

6、验证转动惯量的平行轴定理将两个相同的圆柱体对称地放置在刚体上，使其质心与转轴的距离分别为 d1 和 d2。

测量刚体在这种情况下转过相同角度θ所需的时间 t3。

五、实验数据记录与处理1、实验数据记录｜实验次数｜塔轮半径 R （cm) ｜绕线轴半径 r （cm) ｜刚体质量 M （kg) ｜空载时间 t1 （s) ｜加载时间 t2 （s) ｜平行轴时间 t3 （s) ｜｜｜｜｜｜｜｜｜｜ 1 ｜＿_____ ｜＿_____ ｜＿_____ ｜＿_____ ｜＿_____ ｜＿_____ ｜｜ 2 ｜＿_____ ｜＿_____ ｜＿_____ ｜＿_____ ｜＿_____ ｜＿_____ ｜｜ 3 ｜＿_____ ｜＿_____ ｜＿_____ ｜＿_____ ｜＿_____ ｜＿_____ ｜2、数据处理（1）计算塔轮半径 R 和绕线轴半径 r 的平均值：R ＝（R1 ＋ R2) ／ 2r ＝（r1 ＋ r2) ／ 2（2）计算空载时刚体的角加速度β1：β1 ＝θ ／ t1²（3）计算加载砝码时刚体的角加速度β2：β2 ＝θ ／ t2²（4）计算空载时刚体的转动惯量 I1：I1 ＝（M （R r)²) ／（β1 g)（5）计算加载砝码时刚体的转动惯量 I2：I2 ＝（M （R r)²＋ mgr) ／（β2 g)（6）计算平行轴定理验证时刚体的转动惯量 I3：I3 ＝（M （R r)²＋ 2m(d1²＋ d2²)）／（β3 g)3、误差分析（1）测量仪器的误差：游标卡尺和秒表的精度有限，可能导致测量结果存在一定的误差。

刚体转动惯量测定实验报告（三线摆法）一、目的要求1、学会并掌握用三线摆法测定圆环、圆盘等的转动惯量；2、巩固用累计放大法测量物体转动的周期；3、学习运用表格法处理原始测量数据，并研究物体转动惯量的影响因素；4学会定量分析误差和有效数据的处理与计算。

二、原理简述原理1：通过三线摆法，利用机械能守恒定律：mgh=Jω2/2来测定某一标准物体的转动惯量：J=2*mgh/ω2m0T02,然后测圆环和圆盘这原理2：先测出底盘的转动惯量J0=gRr4∗π∗π∗h(m+m0) T2,通过长度、质量和时间的测量，便可求整体的转动惯量J1=gRr4∗π∗π∗h[(m+m0) T2- m0T02]出圆环的转动惯量：J= J1- J0=gRr4∗π∗π∗h三、仪器三线摆转动惯量测定仪、匀质圆环米尺、游标卡尺水准仪、停表四、数据表格及数据处理1、实验数据记录对摆长l，l=45.00cm，带入相关数据∆l =（li −l ）ni =1n ∗（n −1）=（li −l ）5i=15∗（5−1）=0.01cm则l=l ±∆l =45.00±0.01cm同理，可得出，D ，D ’，t 0，t ，R ，r下圆盘系点间的距离D=D±∆D =11.29±0.01cm 上系点间的距离D ’=D′±∆D′=4.35±0.01cm 盘摆动50个周期所用时间t 0t 0= t0±∆t0=82.61±0. 14s 圆盘与圆环这整体摆动50个周期所用时间tt= t ±∆t =87.08±0.07s 圆环内径r 0=9.518±0.004cm 圆环外径R 0=11.461±0.008cm同时，由系点组成的上下圆半径：r =33D′，R = 33D周期，T0 =t050=1.67s ，T =t50=1.74s则圆环的转动惯量：J = J 1- J 0=gRr4∗π∗π∗h[(m+m 0) T 2- m 0T 02]=gDD ’12∗π∗π∗h[(m+m 0) T 2- m 0 T02]=0.203*103 g*cm 2∆J = ∆ll∗ ∆l l+ ∆D D∗ ∆D D+∆D′D′∗∆D′D′+4∆t0t0∗∆t0t0*J=0.085*103 g*cm 2J=J ±∆J =(0.203±0.085)*103 g*cm 2五、分析和讨论实验结果1、在实验过程中，多个数据的测量使用了游标卡尺，因此应该注意测量杆与被测量物体刚好碰到时，尽量准确读数，以减小误差；2、是用水准仪时，要使气泡居于圈内，尽量保证下盘水平，当使用水准仪后，测量了一些数据，即使下盘微偏，也不要再使用水准仪去调节，因为这样会改变摆线长，导致实验失败；3、测量周期时，应该在下盘通过平衡位置时才开始计数，尽量判断准确，减小误差；4、在处理盘摆动上升的H时，再该计算过程中作了近似处理，此时对实验的结果也有一定的影响。

篇一：大学物理实验报告测量刚体的转动惯量测量刚体的转动惯量实验目的：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

二.实验原理:1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律：m = iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg – t=ma，在t时间内下落的高度为h=at/2。

刚体受到张力的力矩为tr和轴摩擦力力矩mf。

由转动定律可得到刚体的转动运动方程：tr - mf = iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a<<g，所以可得到近似表达式：2mgr = 2hi/ rt (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量i。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：2a．作m – 1/t图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t的数据，将其在直角坐标系上作图，应是直线。

即若所作的图是直线，便验证了转动定律。

222从m – 1/t图中测得斜率k1，并用已知的h、r、g值，由k1 = 2hi/ gr求得刚体的i。

篇一：大学物理实验报告测量刚体的转动惯量测量刚体的转动惯量实验目的：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

二.实验原理:1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律：m = iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量图片已关闭显示，点此查看如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg – t=ma，在t时间内下落的高度为h=at/2。

刚体受到张力的力矩为tr和轴摩擦力力矩mf。

由转动定律可得到刚体的转动运动方程：tr - mf = iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a<<g，所以可得到近似表达式：2mgr = 2hi/ rt (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量i。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：2a．作m – 1/t图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t的数据，将其在直角坐标系上作图，应是直线。

即若所作的图是直线，便验证了转动定律。

222从m – 1/t图中测得斜率k1，并用已知的h、r、g值，由k1 = 2hi/ gr求得刚体的i。

刚体转动惯量实验报告刚体转动惯量实验报告一、实验目的本实验旨在通过测量刚体的转动惯量，探究刚体转动惯量与其质量、形状以及旋转轴位置的关系。

二、实验仪器与材料1. 旋转台：用于支撑和固定刚体实验样品。

2. 金属直尺：用于测量刚体实验样品的几何尺寸。

3. 各种形状的刚体实验样品：如圆柱体、矩形板等。

三、实验原理1. 刚体转动惯量的定义：刚体围绕某个轴的转动惯量，定义为刚体各质点离该旋转轴的距离平方与质量乘积的积分。

2. 转动惯量与质量和质点到旋转轴距离的关系：转动惯量正比于刚体质量和质点到旋转轴距离的平方。

3. 转动惯量与形状的关系：相同质量的刚体，各种形状的转动惯量不同。

四、实验步骤1. 准备各种形状的刚体实验样品，并记录它们的质量和几何尺寸。

2. 将金属直尺水平放置在旋转台上，作为旋转轴。

3. 将刚体实验样品放置在旋转台上，保持其平衡。

4. 轻轻转动旋转台，使刚体实验样品绕旋转轴转动。

5. 观察并记录刚体实验样品转动时的现象，如转动角速度、转动时间等。

6. 根据实验数据计算刚体的转动惯量，并进行数据处理和分析。

五、实验注意事项1. 实验时要小心操作，避免刚体实验样品掉落或发生意外。

2. 在测量刚体实验样品的质量和尺寸时，应尽量准确，避免粗糙测量导致的数据误差。

3. 在转动刚体实验样品时，要平稳均匀地转动，避免产生不必要的摩擦或空气阻力。

六、实验结果与讨论根据实验数据计算得到的刚体转动惯量与实验样品的质量、几何形状以及旋转轴的位置有关。

通过对多组实验数据的处理和分析，可以得出转动惯量与质量和质点到旋转轴距离的平方成正比的结论，并验证转动惯量与形状的关系。

七、结论通过本实验测量和计算得到的刚体转动惯量数据，验证了转动惯量与质量、质点到旋转轴距离和形状之间的关系。

实验结果与理论预期基本一致，说明实验设计和操作的可靠性。

本实验对于理解刚体转动惯量的概念和计算方法具有重要的教学意义。

八、思考题1. 为什么刚体的转动惯量与旋转轴的位置有关？2. 除了质量和形状，还有哪些因素可能会影响刚体的转动惯量？3. 如何提高实验测量刚体转动惯量的精确度？以上为第一篇《刚体转动惯量实验报告》内容，接下来将进行第二篇内容的连续写作。

刚体转动惯量实验报告刚体转动惯量实验报告引言：刚体转动惯量是描述刚体转动惯性的物理量，它对于理解刚体运动以及解决相关问题具有重要意义。

本实验旨在通过测量刚体的转动惯量，验证转动惯量的定义及其计算公式，并探究转动惯量与刚体形状、质量分布等因素之间的关系。

实验装置与原理：本实验采用了转动惯量实验装置，包括一根水平放置的轴杆、一组质量均匀分布的物体以及一组质量块。

实验原理基于转动惯量的定义：转动惯量等于物体质量与其离转轴距离平方的乘积之和。

实验步骤：1. 将轴杆固定在水平台上，并确保其能够自由转动。

2. 将质量均匀分布的物体悬挂在轴杆上，使其能够绕轴杆自由转动。

3. 利用测量工具（如卡尺或尺子）测量物体的质量、长度以及离转轴的距离。

4. 记录测量数据，并计算出每个物体的转动惯量。

5. 重复上述步骤，使用质量块替代质量均匀分布的物体，进行对比实验。

实验结果与分析：通过实验测量得到的数据，我们可以计算出每个物体的转动惯量。

将这些数据整理成表格，可以更清晰地观察到转动惯量与物体质量、长度以及离转轴距离之间的关系。

从实验结果中可以得出以下结论：1. 转动惯量与物体质量成正比：当物体的质量增加时，其转动惯量也随之增加。

这是因为质量增加意味着物体的惯性增加，对于相同角加速度的转动运动，需要更大的力矩才能实现。

2. 转动惯量与离转轴距离的平方成正比：离转轴距离越大，转动惯量也越大。

这是因为离转轴距离的增加会增加物体的离心力矩，从而增加了物体的转动惯量。

3. 转动惯量与物体长度的平方成正比：物体长度的增加会导致转动惯量的增加。

这是因为长度的增加意味着物体质量分布更加分散，从而增加了转动惯量。

结论：通过本实验，我们验证了转动惯量的定义及其计算公式，并探究了转动惯量与刚体形状、质量分布等因素之间的关系。

实验结果表明，转动惯量与物体质量、离转轴距离的平方以及物体长度的平方均成正比。

这些结论对于理解刚体的转动运动以及解决相关问题具有重要意义。

刚体转动惯量的测定实验报告一、实验目的1、学习用三线摆法测定刚体的转动惯量。

2、加深对转动惯量概念的理解。

3、掌握使用秒表、游标卡尺、米尺等测量工具。

二、实验原理三线摆是通过三条等长的摆线将一匀质圆盘悬挂在一个水平固定的圆盘上。

当摆盘绕中心轴作微小扭转摆动时，其运动可近似看作简谐振动。

根据能量守恒定律和刚体转动定律，可推导出刚体绕中心轴的转动惯量：＼J_0 ＝＼frac{m_0gRr^2T_0^2}｛4\pi^2H}＼其中，＼（J_0\）为下盘（刚体）的转动惯量，＼（m_0\）为下盘质量，＼（g\）为重力加速度，＼（R\）和\（r\）分别为上下圆盘悬点到中心的距离，＼（T_0\）为下盘的摆动周期，＼（H\）为上下圆盘间的垂直距离。

三、实验仪器三线摆实验仪、游标卡尺、米尺、秒表、待测圆环。

四、实验步骤1、调节三线摆底座水平，使上、下圆盘处于水平状态。

2、用米尺测量上下圆盘之间的距离\（H\），测量多次取平均值。

3、用游标卡尺测量上下圆盘悬点到中心的距离\（R\）和\（r\），各测量多次取平均值。

4、测量下盘质量\（m_0\）。

5、轻轻转动下盘，使其作微小扭转摆动，用秒表测量下盘摆动\（50\）次的时间，重复测量多次，计算平均摆动周期\（T_0\）。

6、将待测圆环置于下盘上，使两者中心重合，再次测量摆动周期\（T_1\）。

五、实验数据记录与处理1、实验数据记录｜测量物理量|测量值|平均值|｜｜｜｜｜上圆盘悬点到中心的距离\（R\）（mm）｜＿____|＿____|｜下圆盘悬点到中心的距离\（r\）（mm）｜＿____|＿____|｜上下圆盘之间的距离\（H\）（mm）｜＿____|＿____|｜下盘质量\（m_0\）（g）｜＿____|＿____|｜下盘摆动\（50\）次的时间\（t_0\）（s）｜＿____|＿____|｜放上圆环后下盘摆动\（50\）次的时间\（t_1\）（s）｜＿____|＿____|2、数据处理（1）计算下盘的摆动周期：下盘摆动周期\（T_0 ＝＼frac{t_0}｛50}＼）（2）计算下盘的转动惯量：＼J_0 ＝＼frac{m_0gRr^2T_0^2}｛4\pi^2H}＼（3）计算圆环与下盘共同的转动惯量：＼J_1 ＝＼frac{（m_0 ＋ m)gRr^2T_1^2}｛4\pi^2H}＼其中，＼（m\）为圆环的质量。

实验三刚体转动惯量的测定转动惯量是刚体转动中惯性大小的量度。

它与刚体的质量、形状大小和转轴的位置有关。

形状简单的刚体，可以通过数学计算求得其绕定轴的转动惯量；而形状复杂的刚体的转动惯量，则大都采用实验方法测定。

下面介绍一种用刚体转动实验仪测定刚体的转动惯量的方法。

实验目的：1、理解并掌握根据转动定律测转动惯量的方法；2、熟悉电子毫秒计的使用。

实验仪器：刚体转动惯量实验仪、通用电脑式毫秒计。

仪器描述：刚体转动惯量实验仪如图一，转动体系由十字型承物台、绕线塔轮、遮光细棒等（含小滑轮）组成。

遮光棒随体系转动，依次通过光电门，每π弧度（半圈）遮光电门一次的光以计数、计时。

塔轮上有五个不同半径（r）的绕线轮。

砝码钩上可以放置不同数量的砝码，以获得不同的外力矩。

实验原理：空实验台（仅有承物台）对于中垂轴OO’的转动惯量用J o表示，加上试样（被测物体）后的总转动惯量用J 表示，则试样的转动惯量J 1 ：J 1 = J –J o (1) 由刚体的转动定律可知：T r – M r = J α (2) 其中M r 为摩擦力矩。

而 T = m(g -r α) (3) 其中 m —— 砝码质量 g —— 重力加速度 α —— 角加速度 T —— 张力1． 测量承物台的转动惯量J o未加试件，未加外力（m=0 , T=0）令其转动后，在M r 的作用下，体系将作匀减速转动，α=α1，有 -M r1 = J o α1 (4) 加外力后，令α =α2m(g –r α2)r –M r1 = J o α2 (5) （4）（5）式联立得J o =212212mr mgrααααα--- (6)测出α1 , α2，由（6）式即可得J o 。

2． 测量承物台放上试样后的总转动惯量J ，原理与1.相似。

加试样后，有 -M r2=J α3 (7) m(g –r α4)r –Mr 2= J α4 (8)∴ J =234434mr mgr ααααα--- (9)注意：α1 , α3值实为负，因此（6）、（9）式中的分母实为相加。

刚体转动惯量的测定实验报告实验目的本实验旨在通过测定不同几何形状的刚体的转动惯量，探究不同形状对刚体转动惯量的影响，并验证理论公式。

实验仪器1.大杠杆2.小杠杆3.固定测量装置4.微秤5.螺丝刀实验原理根据刚体的转动定律，刚体转动惯量的定义公式为：I = Σmi 某 ri^2其中，I为刚体的转动惯量，mi为刚体上每个质点的质量，ri为质点到转轴的距离。

实验步骤1.将大杠杆和小杠杆固定在测量装置上，并调整位置使其垂直。

2.将待测刚体固定在小杠杆的一端，使其可以自由转动。

3.在大杠杆上固定一个小质量，并记下杠杆的质量m0。

4.用螺丝刀将待测刚体固定在小杠杆的另一端。

5.将质量m0放在待测刚体上方，使其时刻保持垂直。

6.用微秤测量质量m0的重量，并记录下来。

7.测量并记录待测刚体与转轴之间的距离r0。

8.重复多次实验，改变质量m0的位置，分别记录质量和距离的值。

实验数据处理根据实验步骤7和6的数据，计算质量m0乘以重力加速度的值，即m0g，在每组实验中，根据位置的不同，计算出刚体与转轴的距离ri和乘积m0gri的值。

然后，使用公式I = Σmi 某 ri^2计算刚体的转动惯量。

实验结果与讨论根据实验数据和处理结果，可以绘制出刚体转动惯量与位置的变化关系图表。

从图表中可以看出，转动惯量随着位置的变化而变化。

不同形状的刚体转动惯量也不同，验证了理论公式。

实验结论刚体的转动惯量随着位置和形状的变化而变化。

测量得到的数据与理论预测的结果相符，证明了刚体转动惯量的定义公式的准确性。

实验中所使用的装置和方法可以用于测量不同形状刚体的转动惯量，具有一定的实用性和可操作性。

实验中存在的不确定因素和误差1.实验中可能存在材料制造误差，如刚体的质量分布不均匀等。

2.实验中测量的距离和质量可能存在一定程度的误差。

3.实验中的测量装置和仪器也可能存在一定的误差。

改进措施1.可以增加实验的重复次数，提高实验数据的可靠性和准确性。

一、实验目的1. 验证刚体转动定律，通过实验方法测量刚体的转动惯量。

2. 观察刚体的转动惯量与质量分布的关系。

3. 学习使用实验仪器和方法，进行物理量的测量和数据处理。

二、实验原理刚体转动惯量（J）是描述刚体绕某一固定轴转动时，其惯性大小的物理量。

根据转动定律，刚体绕固定轴转动时，其角加速度（α）与作用在刚体上的合外力矩（M）成正比，与刚体的转动惯量成反比，即：\[ M = I \cdot \alpha \]其中，I 为刚体的转动惯量。

对于规则形状的均质刚体，其转动惯量可以通过几何公式直接计算得出。

但对于不规则形状或非均质刚体，其转动惯量一般需要通过实验方法测定。

三、实验仪器1. 刚体转动惯量测量装置（包括：旋转轴、测量台、测速仪、计时器、砝码等）2. 刚体（如圆环、均质杆等）3. 质量测量仪4. 游标卡尺四、实验步骤1. 将刚体放置在测量台上，调整旋转轴使其垂直于刚体的旋转平面。

2. 使用质量测量仪测量刚体的质量（m）。

3. 使用游标卡尺测量刚体的几何尺寸（如半径、长度等）。

4. 将砝码挂在旋转轴上，调整砝码的质量和位置，使其对刚体产生合外力矩。

5. 使用测速仪测量刚体的角速度（ω）。

6. 使用计时器测量砝码下降的时间（t）。

7. 根据实验数据，计算刚体的转动惯量。

五、数据处理1. 计算刚体的角加速度（α）：\[ \alpha = \frac{2\pi \cdot \omega}{t} \]2. 计算刚体的转动惯量（I）：\[ I = \frac{m \cdot r^2}{2} \]其中，r 为刚体的几何尺寸。

六、实验结果与分析1. 通过实验测量，得到刚体的转动惯量（I）为：_______ kg·m²。

2. 分析实验结果，比较不同刚体的转动惯量，观察质量分布对转动惯量的影响。

3. 分析实验误差，探讨可能的原因。

七、实验总结1. 通过本次实验，成功验证了刚体转动定律，并测量了刚体的转动惯量。

刚体转动惯量的测定物本1001班张胜东（201009110024）李春雷（201009110059）郑云婌（201009110019）刚体转动惯量的测定实验报告【实验目的】1.熟悉扭摆的构造、使用方法和转动惯量测试仪的使用。

2.用扭摆测定弹簧的扭转常数K和几种不同形状的物体的转动惯量，并与理论值进行比较。

3.验证转动定理和平行轴定理。

【实验仪器】（1）扭摆（转动惯量测定仪）。

（2）实心塑料圆柱体、空心金属圆桶、细金属杆和两个金属块及支架。

（3）天平。

（4）游标卡尺。

（5）HLD-TH-II转动惯量测试仪（计时精度0.001ms）。

【实验原理】1.扭摆扭摆的构造如图所示，在垂直轴1 上装有一根薄片状的螺旋弹簧2，用以产生恢复力矩。

在轴的上方可以装上各种待测物体。

垂直轴与支座间装有轴承，以降低磨擦力矩。

3 为水平仪，用来调整系统平衡。

将物体在水平面内转过一角度θ 后，在弹簧的恢复力矩作用下物体就开始绕垂直轴作往返扭转运将物体在水平面内转过一角度θ后，在弹簧的恢复力矩作用下物体就开始绕垂直轴作往返扭转运动。

根据虎克定律，弹簧受扭转而产生的恢复力矩M与所转过的角度θ成正比，即b M ＝－K θ （1） 式中，K 为弹簧的扭转常数，根据转动定律 M ＝I β式中，I 为物体绕转轴的转动惯量，β为角加速度，由上式得 IM =β （2）令 LK=2ω ,忽略轴承的磨擦阻力矩，由（1）、（2）得 θωθθβ222-=-==I K dtd （3） 上述方程表示扭摆运动具有角简谐振动的特性，角加速度与角位移成正比，且方向相反。

此方程的解为：θ＝Acos(ωt ＋φ) （4）式中，A 为谐振动的角振幅，φ为初相位角，ω为角速度，此谐振动的周期为KIT πωπ22==（5）由（5）可知，只要实验测得物体扭摆的摆动周期，并在I 和K 中任何一个量已知时即可计算出另一个量。

本实验用一个几何形状规则的物体，它的转动惯量可以根据它的质量和几何尺寸用理论公式直接计算得到，再算出本仪器弹簧的K 值。
