石灰石-石膏湿法脱硫系统设计计算

课程设计说明书设计题目：2×440MW石灰石/石膏湿法脱硫技术工艺参数设计课程名称：烟气脱硫与脱硝技术院（系、部）：环境工程系专业：环境工程班级：姓名：起止日期：指导教师：➢设计说明：一、工艺介绍本课程设计采用的工艺为石灰石-石膏湿法全烟气脱硫工艺，吸收塔采用单回路喷淋塔工艺，含有氧化空气管道的浆池布置在吸收塔底部，氧化空气空压机（1用1备）安装独立风机房内，用以向吸收塔浆池提供足够的氧气和/或空气，以便亚硫酸钙进一步氧化成硫酸钙，形成石膏。

塔内上部烟气区设置四层喷淋。

4台吸收塔离心式循环浆泵（3运1备）每个泵对应于各自的一层喷淋层。

塔内喷淋层采用FRP管，浆液循环管道采用法兰联结的碳钢衬胶管。

喷嘴采用耐磨性能极佳的进口产品。

吸收塔循环泵将净化浆液输送到喷嘴，通过喷嘴将浆液细密地喷淋到烟气区。

从锅炉来的100%原烟气中所含的SO2通过石灰石浆液的吸收在吸收塔内进行脱硫反应，生成的亚硫酸钙悬浮颗粒通过强制氧化在吸收塔浆池中生成石膏颗粒。

其他同样有害的物质如飞灰，SO3，HCI和HF大部分含量也得到去除。

吸收塔内置两级除雾器，烟气在含液滴量低于100mg/Nm3（干态）。

除雾器的冲洗由程序控制，冲洗方式为脉冲式。

石膏浆液通过石膏排出泵（1用1备）从吸收塔浆液池抽出，输送至至石膏浆液缓冲箱，经过石膏旋流站一级脱水后的底流石膏浆液其含水率约为50%左右，直接送至真空皮带过滤机进行过滤脱水。

溢流含3~5%的细小固体微粒在重力作用下流入滤液箱，最终返回到吸收塔。

旋流器的溢流被输送到废水旋流站进一步分离处理。

石膏被脱水后含水量降到10%以下。

在第二级脱水系统中还对石膏滤饼进行冲洗以去除氯化物，保证成品石膏中氯化物含量低于100ppm，以保证生成石膏板或用作生产水泥填加料（掺合物）优质原料（石膏处理系统共用）。

二、课程设计的目的通过课题设计进一步巩固本课程所学的内容，培养学生运用所学理论知识进行湿法烟气脱硫设计的初步能力，使所学的知识系统化。

石灰石——石膏湿法烟气脱硫技术石灰石——石膏湿法烟气脱硫技术石灰石——石膏湿法烟气脱硫技术是已经开发和推广的烟气脱硫技术中的主流技术，占国内外安装烟气脱硫装置总容量的85%以上。

特点是商业应用时间长，工艺技术成熟，配套设备完善，工作稳定，操作简单，脱硫效率可达到95%以上，可靠性高达95%以上。

吸收剂为石灰石粉，资源丰富，价格低廉，使用安全；副产品为脱硫石膏，可用作水泥添加剂、农业土壤调节剂，或进一步清洗、均化、除杂后，生产建筑用石膏板等。

石灰石——石膏湿法烟气脱硫技术广泛应用于火电厂、冶金、各种工业锅炉、窑炉、水泥工业、玻璃工业、化工工业、有色冶炼等行业大型燃烧设备烟气中SO2的排放控制。

一、工艺流程石灰石——石膏湿法烟气脱硫装置主要由烟气系统、石灰石浆液制备系统、烟气吸收及氧化系统、石膏脱水系统、烟气排放连续监测系统（CEMS）以及自动控制系统和公用工程系统等组成。

工艺流程如图示。

一定浓度的石灰石浆液连续从吸收塔顶部喷入，与经过增加风机增压后进入吸收塔的烟气发生接触。

在烟气被冷却洗涤的过程中，烟气中的SO2被浆液中的碳酸钙吸收生成亚硫酸钙而成为净化烟气，净化后的烟气经除雾器除去烟气中的小雾滴，从吸收塔上部排出，进入大气。

向吸收塔底部的溶液中鼓入空气，溶液中的亚硫酸钙被氧化成为硫酸钙结晶物——石膏。

吸收塔底部的溶液是石灰石、石膏组成的浆状混合物，其部分被强制在塔内循环，部分作为产物排出而成为脱水石膏。

二、工艺原理石灰石——石膏湿法烟气脱硫系统中主要的化学反应包括：1. SO2的吸收2.与石灰石的反应3.氧化反应4.CaSO4晶体生成总的反应方程式为：SO2(g)+ CaCO3（s）+2H2O(l)+1/2O2（g）→CaSO4·2H2O(s)+CO2(g)三、脱硫系统的主要设备1.烟气系统烟气系统由进口烟气挡板门、旁路烟气挡板门、钢制烟道、脱硫增压风机等组成。

原烟气经烟道、烟气进口挡板门进入增压风机，经增压风机升压后进入吸收塔。

石灰石-石膏湿法脱硫系统设计(内部资料)编制:xxxxx环境保护有限公司2014年8月1.石灰石-石膏法主要特点（1）脱硫效率高，脱硫后烟气中二氧化硫、烟尘大大减少，脱硫效率高达95％以上。

（2）技术成熟，运行可靠性高。

国外火电厂湿法脱硫装置的投资效率一般可达98％以上，特别是新建的大机组采用湿法脱硫工艺，使用寿命长，可取得良好的投资效益。

（3）对燃料变化的适应范围宽，煤种适应性强。

无论是含硫量大于3％的高硫燃料，还是含硫量小于1％的低硫燃料，湿法脱硫工艺都能适应。

（4）吸收剂资源丰富，价格便宜。

石灰石资源丰富，分布很广，价格也比其它吸收剂便宜。

（5）脱硫副产物便于综合利用。

副产物石膏的纯度可达到90％，是很好的建材原料。

（6）技术进步快。

近年来国外对石灰石-石膏湿法工艺进行了深入的研究与不断改进，可望使该工艺占地面积较大、造价较高的问题逐步得到妥善解决。

（7）占地面积大，一次性建设投资相对较大。

2.反应原理（1）吸收剂的反应购买回来石灰石粉（CaCO3）由石灰石粉仓投加到制浆池，石灰石粉与水结合生成脱硫浆液。

（2）吸收反应烟气与喷嘴喷出的循环浆液在吸收塔内有效接触,循环浆液吸收大部分SO2，反应如下：SO2(气)+H2O→H2SO3(吸收)H2SO3→H+ +HSO3－H+ +CaCO3→ Ca2+ +HCO3－（溶解）Ca2+ +HSO3－+2H2O→ CaSO3·2H2O+H+ (结晶)H+ +HCO3－→H2CO3(中和)H2CO3→CO2+H2O总反应式：SO2＋CaCO3+2H2O→CaSO3·2H2O+CO2（3）氧化反应一部分HSO3－在吸收塔喷淋区被烟气中的氧所氧化，其它的HSO3－在反应池中被氧化空气完全氧化并结晶，反应如下：CaSO3＋1/2O2→CaSO4(氧化)CaSO4+2H2O→CaSO4·2H2O(结晶)（4）其他污染物烟气中的其他污染物如SO 3、Cl －、F －和尘都被循环浆液吸收和捕集。

1湿法脱硫系统物料平衡一、计算基础数据（1）待处理烟气烟气量：1234496Nm3/h（wet）、1176998 Nm3/h（dry）烟气温度：114℃烟气中SO2浓度：3600mg/Nm3烟气组成：石灰石浓度：96.05%二、平衡计算（1）原烟气组成计算（2）烟气量计算1、①→②（增压风机出口→ GGH出口）：取GGH的泄漏率为0.5%，则GGH出口总烟气量为1234496 Nm3/h×（1-0.5%）=1228324Nm3/h=1629634kg/h泄漏后烟气组分不变，但其质量分别减少了0.5%，见下表。

温度为70℃。

2、⑥→⑦（氧化空气）：假设脱硫塔设计脱硫率为95.7%，即脱硫塔出口二氧化硫流量为3778×（1-95.7%）=163 kg/h，二氧化硫脱除量=（3778-163）/64.06=56.43kmol/h。

取O/S=4需空气量=56.43×4/2/0.21=537.14kmol/h×28.86（空气分子量）=15499.60kg/h，约12000Nm3/h。

其中氧气量为537.14 kmol/h×0.21=112.80 kmol/h×32=3609.58kg/h氮气量为537.14 kmol/h×0.79=424.34 kmol/h×28.02=11890.02kg/h。

氧化空气进口温度为20℃，进塔温度为80℃。

3、②→③（GGH出口→脱硫塔出口）：烟气蒸发水量计算：1）假设烟气进塔温度为70℃，在塔内得到充分换热，出口温度为40℃。

由物性数据及烟气中的组分，可计算出进口烟气的比热约为0.2536kcal/kg.℃，Cp =0.2520 kcal/kg.℃。

（40℃）Cp烟气=（0.2536+0.2520）/2=0.2528 kcal/kg.℃氧化空气进口温度为80℃，其比热约为0.2452 kcal/kg.℃，Cp（40℃）=0.2430kcal/kg.℃。

某电厂的一台300MW燃煤机组，装有湿法石灰石—石膏烟气脱硫装置，其入口烟气流量为1070659Nm 3/h，进口烟气氧量为6%，SO 2浓度为1985mg/Nm 3，石灰石纯度是92%，Ca/S等于1.03，石灰石浆液密度为1230kg/m 3，脱硫效率为91%，试计算该脱硫装置每小时所需石灰石浆液的体积流量是多少？解：根据石灰石消耗量计算公式：332226,10CaCO CaCO RG SO rawgas SO R t SO M m V c F M η−=××××÷×S式中：3CaCO m ＝石灰石消耗量，kg/hRG V ＝烟气流量：1070659Nm 3/h2,SO rawgas c ＝原烟气中SO 2含量：1985mg/Nm 32SO η＝脱硫率，91%3CaCO M ＝CaCO 3的摩尔量，100.09kg/kmol2SO M ＝SO 2的摩尔量，64.06kg/kmolR F ＝石灰石纯度，92%S t ＝钙硫比：1.0336100107065919851091%92% 1.0364−=××××÷×CaCO m＝2125.2581×0.91×1.5625÷0.92×1.03＝3.3832（t/h）根据密度与含固量的换算公式1211100%11S S ρωρ−=×−式中：ω＝质量分数（含固量），%1S ρ＝石灰石的浆液密度，kg/m 32S ρ＝石灰石的密度，取2.71×103 kg/m 311 1.23100%11 2.71ω−=×− ＝10.813100%10.369−×−＝0.2964×100%＝29.64%根据石灰石浆液的质量流量计算公式： 33CaCO suspension CaCO m m c =式中：suspension m ＝石灰石浆液质量流量，t/h 3CaCO m ＝石灰石消耗量，t/h 3CaCO c ＝石灰石浆液的含固量，% 3.383229.64%= suspension m＝11.4143（t/h）石灰石浆液的体积流量计算公式 suspensionsuspension suspensionm V ρ=式中：suspension V ＝石灰石浆液体积流量，m 3/h suspension m ＝石灰石浆液质量流量，kg/h suspension ρ＝石灰石浆液的密度，kg/m 33311.4143101.2310×=× suspension V＝9.2799 m3/h。

石灰石-石膏湿法烟气脱硫每小时消耗石灰石量的计算方法石粉理论用量＝SO2产生量×100/64×Ca/S×脱硫效率/石粉实际含量石膏理论产量＝石粉理论用量×172/100/90％（石膏含水率为10％）石灰石粉用量=二氧化硫减排量×1.8脱硫石灰石消耗量计算公式在石灰石-石膏湿法脱硫工艺中，化学反应方程式为：2CaCO3+2SO2+O2+4H2O <==> 2CaSO4•2H2O+2CO21mol的SO2脱除需1mol的CaCO3，同时产生1mol的CaSO4•2H2O（石膏）。

其中SO2的分子量为64，CaCO3的分子量为100，CaSO4•2H2O（石膏）的分子量为172 SO2的脱除量可以按以下原则进行简单的计算。

根据国家环保总局《主要污染物总量减排统计办法》第六条规定：污染物排放量可采用监测数据法、物料衡算法、排放系数法进行统计。

针对煤粉炉而言，煤中硫分转换为二氧化硫的系数为0.8。

测算公式如下：燃料燃烧二氧化硫的脱除量=燃料煤消费量×煤含硫率×0.8×2×脱硫率当已知燃煤耗量、煤质中的硫含量、脱硫率，则可对通过石灰石耗量、石灰石中CaCO3的含量、石膏产量来判断脱硫系统是否正常运行。

例：某电厂提供的燃煤数据为500t/h，煤质中含硫率为：1%，脱硫率：95%，根据测算公式可知，SO2脱除量=500×1%×0.8×2×95%=7.6t/h；纯石灰石耗量为：7.6÷64×100=11.875t/h，考虑石灰石纯度为92%，Ca/S比为1.03,则石灰石耗量为：11.875×1.03÷92%=13.59t/h；折算到浆液时为每小时消耗38.5m3/h（30%浆液浓度）;石膏产量为：7.6÷64×172=20.425t/h.湿法脱硫系统物料平衡一、计算基础数据（1）待处理烟气烟气量：1234496Nm3/h（wet）、1176998 Nm3/h（dry）烟气温度：114℃烟气中SO2浓度：3600mg/Nm3二、平衡计算（1）原烟气组成计算(2）烟气量计算质量流量和体积流量的关系：质量流量(kg/h)=体积流量(Nm3/h)×密度(kg/m3) 1、①→②（增压风机出口→GGH出口）：取GGH的泄漏率为0.5%，则GGH出口总烟气量为1234496 Nm3/h×（1-0.5%）=1228324Nm3/h=1629634kg/h 泄漏后烟气组分不变，但其质量分别减少了0.5%，见下表。

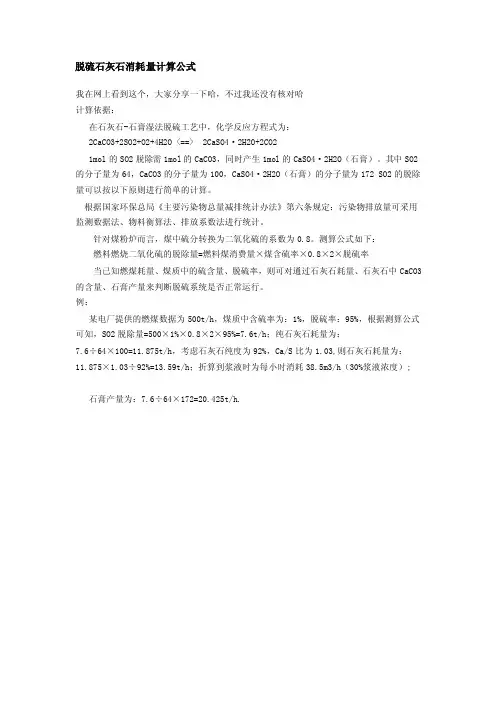

脱硫石灰石消耗量计算公式我在网上看到这个，大家分享一下哈，不过我还没有核对哈计算依据：在石灰石-石膏湿法脱硫工艺中，化学反应方程式为：2CaCO3+2SO2+O2+4H2O <==> 2CaSO4·2H2O+2CO21mol的SO2脱除需1mol的CaCO3，同时产生1mol的CaSO4·2H2O（石膏）。

其中SO2的分子量为64，CaCO3的分子量为100，CaSO4·2H2O（石膏）的分子量为172 SO2的脱除量可以按以下原则进行简单的计算。

根据国家环保总局《主要污染物总量减排统计办法》第六条规定：污染物排放量可采用监测数据法、物料衡算法、排放系数法进行统计。

针对煤粉炉而言，煤中硫分转换为二氧化硫的系数为0.8。

测算公式如下：燃料燃烧二氧化硫的脱除量=燃料煤消费量×煤含硫率×0.8×2×脱硫率当已知燃煤耗量、煤质中的硫含量、脱硫率，则可对通过石灰石耗量、石灰石中CaCO3的含量、石膏产量来判断脱硫系统是否正常运行。

例：某电厂提供的燃煤数据为500t/h，煤质中含硫率为：1%，脱硫率：95%，根据测算公式可知，SO2脱除量=500×1%×0.8×2×95%=7.6t/h；纯石灰石耗量为：7.6÷64×100=11.875t/h，考虑石灰石纯度为92%，Ca/S比为1.03,则石灰石耗量为：11.875×1.03÷92%=13.59t/h；折算到浆液时为每小时消耗38.5m3/h（30%浆液浓度）;石膏产量为：7.6÷64×172=20.425t/h.。

石灰石-石膏湿法脱硫系统设计(内部资料)编制:xxxxx环境保护有限公司2014年8月1.石灰石-石膏法主要特点（1）脱硫效率高，脱硫后烟气中二氧化硫、烟尘大大减少，脱硫效率高达95％以上。

（2）技术成熟，运行可靠性高。

国外火电厂湿法脱硫装置的投资效率一般可达98％以上，特别是新建的大机组采用湿法脱硫工艺，使用寿命长，可取得良好的投资效益。

（3）对燃料变化的适应范围宽，煤种适应性强。

无论是含硫量大于3％的高硫燃料，还是含硫量小于1％的低硫燃料，湿法脱硫工艺都能适应。

（4）吸收剂资源丰富，价格便宜。

石灰石资源丰富，分布很广，价格也比其它吸收剂便宜。

（5）脱硫副产物便于综合利用。

副产物石膏的纯度可达到90％，是很好的建材原料。

（6）技术进步快。

近年来国外对石灰石-石膏湿法工艺进行了深入的研究与不断改进，可望使该工艺占地面积较大、造价较高的问题逐步得到妥善解决。

（7）占地面积大，一次性建设投资相对较大。

2.反应原理（1）吸收剂的反应购买回来石灰石粉（CaCO3）由石灰石粉仓投加到制浆池，石灰石粉与水结合生成脱硫浆液。

（2）吸收反应烟气与喷嘴喷出的循环浆液在吸收塔内有效接触,循环浆液吸收大部分SO2，反应如下：SO2(气)+H2O→H2SO3(吸收)H2SO3→H+ +HSO3－H+ +CaCO3→ Ca2+ +HCO3－（溶解）Ca2+ +HSO3－+2H2O→ CaSO3·2H2O+H+ (结晶)H+ +HCO3－→H2CO3(中和)H2CO3→CO2+H2O总反应式：SO2＋CaCO3+2H2O→CaSO3·2H2O+CO2（3）氧化反应一部分HSO3－在吸收塔喷淋区被烟气中的氧所氧化，其它的HSO3－在反应池中被氧化空气完全氧化并结晶，反应如下：CaSO3＋1/2O2→CaSO4(氧化)CaSO4+2H2O→CaSO4·2H2O(结晶)（4）其他污染物烟气中的其他污染物如SO 3、Cl －、F －和尘都被循环浆液吸收和捕集。

石灰石-石膏法烟气脱硫湿法系统设计2008年12月目录1.概述 (1)2.典型的系统构成 (1)3反应原理 (2)4 系统描述 (5)5.FGD系统设计条件的确认 (14)6.物料平衡计算、热平衡计算 (19)1.概述石灰石-石膏法烟气脱硫技术已经有几十年的发展历史,技术成熟可靠,适用范围广泛,据有关资料介绍,该工艺市场占有率已经达到85%以上。

由于反应原理大同小异，本设计总结了一些通用的规律和设计准则，基本适用于目前市场上常用的各种石灰石-石膏法烟气脱硫技术，包括喷淋塔、鼓泡塔、液柱塔等。

2.典型的系统构成典型的石灰石/石灰－石膏湿法烟气脱硫工艺流程如图2-1所示，实际运用的脱硫装置的范围根据工程具体情况有所差异。

图2-13反应原理3.1 吸收原理吸收液通过喷嘴雾化喷入吸收塔，分散成细小的液滴并覆盖吸收塔的整个断面。

这些液滴与塔内烟气逆流接触，发生传质与吸收反应，烟气中的SO2、SO3及HCl 、HF被吸收。

SO2吸收产物的氧化和中和反应在吸收塔底部的氧化区完成并最终形成石膏。

为了维持吸收液恒定的pH值并减少石灰石耗量，石灰石被连续加入吸收塔，同时吸收塔内的吸收剂浆液被搅拌机、氧化空气和吸收塔循环泵不停地搅动，以加快石灰石在浆液中的均布和溶解。

3.2 化学过程强制氧化系统的化学过程描述如下：（1）吸收反应烟气与喷嘴喷出的循环浆液在吸收塔内有效接触,循环浆液吸收大部分SO2，反应如下：SO2＋H2O→H2SO3（溶解）H 2SO3⇋H＋＋HSO3－（电离）吸收反应的机理：吸收反应是传质和吸收的的过程，水吸收SO2属于中等溶解度的气体组份的吸收，根据双膜理论，传质速率受气相传质阻力和液相传质阻力的控制，吸收速率＝吸收推动力/吸收系数（传质阻力为吸收系数的倒数）强化吸收反应的措施：a)提高SO2在气相中的分压力（浓度），提高气相传质动力。

b)采用逆流传质，增加吸收区平均传质动力。

c)增加气相与液相的流速，高的Re数改变了气膜和液膜的界面，从而引起强烈的传质。

石灰石石膏‎湿法脱硫物‎料衡算首先，根据所给的‎烟气成分，计算烟气的‎分子量，烟气的湿度‎等。

其次，要先行计算‎出吸收塔的‎进口及出口‎烟气的状况‎。

1 假定吸收塔‎出口的温度‎T1（如果有GG‎H，则需要先行‎假定两个温‎度，即吸收塔进‎口T0及出‎口温度。

）2 利用假定的‎出口温度，查表可以知‎道对应改温‎度的饱和蒸‎汽压Pas‎。

3 由H as＝0.622Pa‎s/（P－Pas）可以求出改‎温度下的饱‎和水湿度4 由已知的进‎口温度T0‎、r0、C H（C H＝ 1.01+1.88H0）、H0，可以求出T as＝T0－（r0*（H as－H0）/（1.01+1.88 H0））（H0：初始烟气的‎湿度，r0＝2490）5 如果Tas‎接近于T1，那么这个假‎定温度可以‎接受，若果与假定‎温度相距太‎远，则该温度不‎能接受，需要重新假‎定。

(上述为使用‎试差法的绝‎热饱和计算‎过程，对于技术上‎涉外的项目‎，一般外方公‎司会提供，上面一部分‎的计算软件‎无须人工手‎算的)6 有GGH时‎，假定吸收塔‎出口温度经‎已确定后，判断该温升‎是否符合G‎G H 出口与‎入口的烟温‎差，假如烟温差‎同样适合的‎话，再校验GG‎H的释放热‎量问题。

再次，在确定好吸‎收塔出口气‎体的流量后‎，利用除雾器‎的最大流速‎限值，计算出吸收‎塔的直径。

再根据进口‎烟气限速，计算出烟气‎进口的截面‎积。

7 由提供的液‎气比L/G可以计算‎出，喷淋所需的‎吸收液流量‎。

由这个吸收‎液流量，再按照经验‎停留时间，可以计算出‎循环水箱的‎容积。

同样根据经‎验需要的氧‎化时间及设‎计的氧气上‎升速度，可以计算出‎循环水箱的‎液位高度。

那么就可以‎计算出整个‎吸收塔基循‎环水箱的截‎面积。

8 计算消耗的‎石灰石用量‎由入口的二‎氧化硫浓度‎以及设计的‎二氧化硫脱‎除率可以知‎道脱除的二‎氧化硫。

对于烟气的‎三氧化硫而‎言，其脱除率达‎100％，所以多氧化‎硫物质的脱‎除量可以计‎算出来。

石灰石石膏湿法脱硫物料衡算首先，根据所给的烟气成分，计算烟气的分子量，烟气的湿度等。

其次，要先行计算出吸收塔的进口及出口烟气的状况。

1 假定吸收塔出口的温度T1（如果有GGH，则需要先行假定两个温度，即吸收塔进口T0及出口温度。

）2 利用假定的出口温度，查表可以知道对应改温度的饱和蒸汽压P as。

3 由H as＝0.622P as/（P－Pas）可以求出改温度下的饱和水湿度4 由已知的进口温度T0、r0、C H（C H＝ 1.01+1.88H0）、H0，可以求出T as＝T0－（r0*（H as－H0）/（1.01+1.88 H0））（H0：初始烟气的湿度，r0＝2490）5 如果T as接近于T1，那么这个假定温度可以接受，若果与假定温度相距太远，则该温度不能接受，需要重新假定。

(上述为使用试差法的绝热饱和计算过程，对于技术上涉外的项目，一般外方公司会提供，上面一部分的计算软件无须人工手算的)6 有GGH时，假定吸收塔出口温度经已确定后，判断该温升是否符合GGH 出口与入口的烟温差，假如烟温差同样适合的话，再校验GGH的释放热量问题。

再次，在确定好吸收塔出口气体的流量后，利用除雾器的最大流速限值，计算出吸收塔的直径。

再根据进口烟气限速，计算出烟气进口的截面积。

7 由提供的液气比L/G可以计算出，喷淋所需的吸收液流量。

由这个吸收液流量，再按照经验停留时间，可以计算出循环水箱的容积。

同样根据经验需要的氧化时间及设计的氧气上升速度，可以计算出循环水箱的液位高度。

那么就可以计算出整个吸收塔基循环水箱的截面积。

8 计算消耗的石灰石用量由入口的二氧化硫浓度以及设计的二氧化硫脱除率可以知道脱除的二氧化硫。

对于烟气的三氧化硫而言，其脱除率达100％，所以多氧化硫物质的脱除量可以计算出来。

同样对于氯化氢、氟化氢而言，它们的脱除率一般在95％以上，因此可以计算到这两者的脱除量。

8.1 石灰石的计算消耗量石灰石的消耗量按照钙硫比及脱除氯/氟化物的消耗比可以计算出石灰石的实际消耗量。

第 38卷第 4期 2007年 7月锅炉技术BOIL ER TECHNOLO GY Vol. 38, No. 4J ul. ,2007收稿日期 :2007-03-27作者简介 :朱文斌 (1973- , 男 , 上海交通大学在读工程硕士 , 从事燃煤电站湿法烟气脱硫的工程设计工作。

文章编号 : CN31-1508(2007 04-0068-04石灰石石膏湿法烟气脱硫吸收塔出口烟气温度及蒸发水量的计算分析与修正朱文斌 , 王定(上海交通大学机械与动力工程学院 , 上海 200030关键词 :烟气脱硫 ; 吸收塔 ; 烟气温度 ; 蒸发水量摘要 :根据热力学基本原理 , 程。

计算采用典型 F G D 入口烟气参数 , 塔内蒸发水量 , 并分析了其变化规律。

此外 , 。

中图分类号 : X 705:1前言石灰石石膏湿法烟气脱硫工艺目前在大中型燃煤电站锅炉的烟气处理装置中占主导地位。

其简要流程见图 1。

从锅炉来的原烟气经烟气换热器降温后进入吸收塔。

在吸收塔内 , 向上流动的烟气与向下喷淋的经雾化的吸收浆液相接触 , 烟气中的SO 2、 HF 、 HCl 等气态污染物通过传质、换热和氧化过程同钙基吸收剂发生反应 , 生成 CaSO 4・ 2H 2O 石膏结晶、 CaF 等产物。

原烟气通过洗涤 , 其中携带的大部分的 SO 2污染物和灰尘得以去除。

图 1石灰石石膏湿法烟气脱硫工艺流程图 (带 GGH喷淋塔内的热烟气的洗涤过程 , 类似绝热增湿过程 , 需要蒸发大量水分 , 这使得火力发电厂的工艺水消耗量很大。

为了准确计算吸收塔出口烟气温度及其蒸发水量 , 有必要给出一个简单且准确的计算方法。

同时这 2个参数的确定对整个 F GD 系统烟气部分的物料平衡计算至关重要, 而且这对设置了 GGH 的 F GD 系统的换热器选型计算也是不可缺少的。

2数学模型的建立湿法脱硫吸收塔的简要流程见图 2。

图 2脱硫吸收塔其热力过程按绝热增湿简化模型考虑 , 如图 3中的 A G 过程线 , 即在整个烟气处理过程中保持烟气焓值不变 , 烟气中的含湿量不断增加 , 直至湿烟气为饱和状态。

石灰石——石膏湿法烟气脱硫计算模块一、 设计输入参数：烟气流量、入口烟气SO 2浓度、烟气温度、烟气烟尘浓度、HCl 、HF 、SO 3、含氧量、含水率等。

1、烟气流量Q ：（工况，全烟气）m 3/h ：用于烟道尺寸、吸收塔径的计算 （标况，干基，实际氧气）m 3/h ：液气比计算 （标况，湿基，实际氧气）m 3/h ：液气比计算 （标况，干基，6%O 2）m 3/h ：SO 2浓度计算 （标况，湿基，6%O 2）m 3/h 2、SO2浓度C SO2计算：SO2SO2M C Q=3、 液气比L/G ：3L GV 10L /G V ⨯=V L :循环浆液体积 V G ：烟气体积（标态）石灰石洗涤塔的液气比一般在8～25之间。

4、Ca/S=耗钙基的摩尔数/脱除的SO 2摩尔数 典型范围：1.01～1.10石灰石CaCO 3含量超过90%时，Ca/S 不超过1.03。

5、 吸收区烟气流速u ：一般为2.5～3.8m/s6、 烟气停留时间t ：4s7、 氧化倍率O 2/SO 2：取2.5 二、 烟气量计算 1、完全燃烧产生的烟气量理论干烟气量（mg/Nm 3）：d a r a r a r V 1.866C 0.70S 0.80N 0.79V=＋＋＋1kg 燃料完全燃烧所需理论空气量V a ：a a r a r a r V 8.882C 26.46H 3.332S O=＋＋（－） 理论湿烟气量（mg/Nm 3）：w d H2O d ar a a ar V V V V 11.12H 1.24V d M ==＋＋＋（＋） M ar ：燃料收到基中水分的质量分率。

d a ：燃料的含湿率。

实际烟气量：d1d aw1w a aV V (1)V V V 111.24d V αα==∙＋－＋（－）（＋）各成分的体积：C O 2a r S O 2a rN 2aa r O 2aH 2O a ra a a r V 1.866C V 0.700S V 0.79V 0.80NV 0.211VV 11.12H 1.24V dM α=====＋（－）＋（＋）烟气密度：ar aw11A 1.293V V ρ=（－）＋A ar ：灰分 2、不知道煤具体组分状况下的计算：（1）确定燃煤热值H u 、全厂效率η、含硫量（若是发电机组，确定机组功率P ）（2）选择合适设计参数1kg 煤燃烧产生的湿烟气量V 含水量η1 c o a lu 3600PM H η=∙ V wet = M coal ·V V dry =V w ·（1－η1）V water =V wet ·η1 （3）水蒸汽密度ρ水蒸气：w a t e rw a t e rm V ρ=水蒸汽 PV=nRTmn M=所以：PMRTρ=水蒸汽 P ：标准大气压 101350PaM 水蒸汽的摩尔质量 18 R ：阿伏伽德罗常数 8.31 T ：标准大气压下温度 273.15K 水蒸汽的质量：m water =ρ水蒸汽 ·V water （4） 烟气密度gas ρ =1.35kg/Nm 3 （5） 烟气质量流量flue gas dry gas dry flue gas wet gas wetm V m V ρρ=∙=∙三、 SO 2相关计算（1） 确定参数：脱硫率：95%；煤种S 含量ηS ；燃煤量m coal （2） SO 2燃烧生成量:coal S SO2SO2Sm M mM η=（3）SO 2浓度C SO2S O 2S O 2d r ymC V = （4）SO 2在6% O 2下浓度C SO2 O2 6% 确定干烟气中O 2含量C O2 dry gas则 S O 2O 2a i r S O 2 O 2 6%O 2 a i r O 2 d r y g a s C (C 6%)C C C ∙=－－ 四、 吸收塔计算1、除尘器出口温度T 1，GGH 出口温度T 22、干烟气中水含量计算water1flue gas drym Xm =根据除尘器出口温度及干烟气中水含量计算，在h-x 图上，求出X 1、T 2处的焓，沿等焓线到饱和线可得到饱和温度T 3和x 2蒸发水的质量m water vapourised =（x 2－x 1）m flue gas dry蒸发水体积water vapourisedwater saturation waterm V ρ=（水蒸汽密度）3、 吸收塔出口净烟气烟气含水体积：water1water saturation water V V V =＋（燃烧过程中烟气含水量） 出口净烟气量：clean gas wet dry water1V V V =＋ 五、 石灰石消耗/石膏产量计算23224221S O C a C O 2H O OC a S O 2C O2H O +++→∙+SO 2=64 [g/mol] CaCO 3=100 [g/mol] H 2O=18 [g/mol] CO 2 =44 [g/mol] O 2=32 [g/mol]CaSO 4·2H 2O=172 [g/mol] （石膏）脱除1t SO 2生成副产物石膏2.69t 。
