化工流程泵的工作原理是怎样的

泵工业流程原理1、活塞泵基本原理：借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体。

2、往复泵工作原理：利用偏心轴的转动通过连杆装置带动活塞的运动，将轴的圆周转动转化为活塞的往复运动。

活塞不断往复运动，泵的吸水与压水过程就连续不断地交替进行。

特殊结构3、水环式真空泵工作原理：水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。

泵内注入一定量的水。

叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。

由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。

随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。

4、罗茨真空泵工作原理：罗茨泵的工作原理与罗茨鼓风机相似。

由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。

由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。

但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。

当转子继续转动时，气体排出泵外。

一般来说，罗茨泵具有以下特点：●在较宽的压强范围内有较大的抽速；●起动快，能立即工作；●对被抽气体中含有的灰尘和水蒸气不敏感；●转子不必润滑，泵腔内无油；●振动小，转子动平衡条件较好，没有排气阀；●驱动功率小，机械摩擦损失小；●结构紧凑，占地面积小；●运转维护费用低。

因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。

5、旋片式真空泵工作原理：旋片式真空泵（简称旋片泵）是一种油封式机械真空泵。

其工作压强范围为101325~1.33×10-2（Pa）属于低真空泵。

它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。

它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。

泵的工作原理范文泵是一种将物质从低压区域转移至高压或高能区域的设备。

它是通过机械或物理方式，将物质质量移动到另一个位置。

泵可以运用于许多领域，包括工业、建筑、农业、水处理和能源等。

泵的工作过程可以分为以下几个步骤：1.吸入过程：当泵腔内的压力低于流体所在区域的压力时，泵开始吸入流体。

泵可以通过各种方式进行吸入，例如负压、离心力或重力。

吸入流体过程中，由于压差，流体从低压区域进入泵腔。

2.封闭过程：当流体进入泵腔后，进一步的活塞或螺杆运动将关闭泵的吸入孔。

这个过程通常通过泵腔内的活塞、螺杆或其他可移动的部分来完成。

这样一来，泵腔就被封闭，保持流体在腔内。

3.推出过程：一旦泵腔被封闭，泵开始用力将流体从泵腔推出。

这个过程通常通过泵的驱动力（如电机、发动机等）提供。

在推出过程中，泵的工作物质会在泵腔内发生受限的或受控制的压力增加。

这个增加的压力有助于将流体推到比泵腔压力更高的区域。

4.排出过程：一旦流体被推到高压或高能区域，泵开始排出流体。

这个过程可以通过减少泵腔内的压力来实现，或者通过减小泵腔的容积。

泵腔内的压力降低会导致流体从泵腔排出。

总的来说，泵通过连续地吸入、封闭、推出和排出流体，将物质从低压或低能区域转移至高压或高能区域。

不同类型的泵（如离心泵、容积泵和轴流泵等）在工作原理上有所不同，但基本原理是相同的。

需要注意的是，泵的工作原理受到物质性质、泵的设计和工作环境等因素的影响。

不同的泵适用于不同的应用领域和工作条件。

因此，在选择和使用泵时，需要考虑这些因素以及其工作原理。

摘要离心式化工流程泵广泛应用于化工、水利、等部门，主要进行流体物质等物料的水力输送，输送的介质主要有各种滤液、浓硫酸、稀硫酸及其他等，泵极易受介质腐蚀或腐蚀兼冲刷磨损,导致恶化了泵内流动特性及外特性，缩短了泵的实际使用寿命，使生产效率降低，加大耗能和设备的投资，进而影响生产的发展。

因此所设计的化工流程泵中采用多叶片数来减少单个叶片的磨损，适当的增加过流部件的厚度并采用高耐腐蚀的材料来来减小腐蚀，将叶轮入口的后盖板设计为凸出的、由光滑圆弧组成的轮毂头。

采用填料密封来防止高压液体从泵中漏出和防止空气进入泵内并用背叶片来平衡轴向力。

本设计详细介绍了化工流程泵的总体结构，工作原理和结构设计。

关键词：叶轮背叶片填料密封AbstractThe chemical pump is the extensive applying in the coal, mineral mountain, metallurgy, electrical, water conservancy, transportation and so on. It is main to proceed the water power of the static mineral, tail mineral, ash grain, sediment solid material transportation. But its very serious over the abrasion that flow the parts. Its main breakage form is over flow the parts penetrate with transformation. Over serious abrasion that flow the parts，it is worsening the pump inside flows characteristic and outside characteristics, shorting the actual service life of the pump and making production efficiency lower, enlarging consumes the investment of the equipments, and then affecting the development of the production. It adopt many leaf's number to reduce the single abrasion of leaf's slice for this designing chemical pump, also increased combines over the thickness that flow the parts the high degree of hardness in adoption bears to whet the material to come to let up the wear and tear, and empressed an entrance covers plank design as to bulge and smooth hubcap head . Adopted the filler which is sealed completely to prevent the high pressure liquid to leak from the pump with keep air from entering to pump the inside counteract to carry on the back leaf's slice to equilibrium stalk face dint. This design was detailed to introduce the total construction that chemical pump, the work principle designs with the construction.Key words : impeller auxiliary impeller the filler seals目录摘要 (Ⅰ)Abstract (Ⅱ)一般部分第1章概论 (1)1.1 泵的定义及其用途 (1)1.2 泵的分类 (1)1.2.1 叶片式泵 (1)1.2.2 容积式泵 (1)1.2.3 特殊类型的泵 (2)第2章泵的结构设计与计算 (3)2.1 泵基本参数的确定 (3)2.1.1 泵吸入口和排除口的确定 (3)2.1.2 轴径的初步计算 (3)2.2 叶轮的水力设计 (5)2.2.1 叶轮的主要参数的选择和计算 (5)2.3 压水室的设计 (14)第3章径向力与轴向力的平衡 (20)3.1 径向力及其平衡 (20)3.2 轴向力及其分 (21)3.3 轴向力的平衡 (23)3.4 用背叶片平衡轴向力 (23)第4章离心泵主要零部件的强度计算 (25)4.1 引言 (25)4.2 叶轮的强度的 (25)4.2.1 叶轮强度计算 (25)4.2.2 叶片厚度的计算 (26)4.2.3 轮毂强度的计算 (27)4.3 泵体强度的计算 (28)4.4 泵轴的校核 (29)4.4.1 按扭转强度校核 (29)4.4.2 按弯扭合成强度条件计算 (29)4.4.3 校核轴的强度 (31)4.4.4 按疲劳强度条件进行精确校核 (31)4.4.5 按静强度条件进行校核 (35)4.4.6 轴的刚度校核计算 (35)4.5 键的校核 (35)4.5.1 键的剪应力校核 (35)4.5.2 键的挤压切应力的计算 (36)第5章化工流程泵零部件的选择 (37)5.1 选用化工流程泵零部件的重要性 (37)5.2 轴封结构的选择 (38)5.2.1 常用的填料 (38)5.2.2 填料函结构尺寸的确定 (38)5.2.3 填料密封安装技术要求 (40)5.3 轴承部件的选择 (40)5.3.1 滚动轴承的润滑及轴承结 (41)5.3.2 滚动轴承安装时的问题 (41)第6章化工流程泵装配及运转的注意事项 (42)6.1 装配时的注意事项 (42)6.2 运转时的注意事项 (42)6.3 维护和保养 (43)6.3.1 轴封的维护 (43)6.3.2 叶轮的调节 (43)6.3.3 轴承组件 (44)第7章经济分析 (45)结论 (46)参考文献 (47)专题部分固液两相流离心泵磨损机理和叶轮的设计 (49)附录1 外文翻译1.1 外文翻译 (55)1.2 外文原文 (68)致谢 (69)一般部分第1章概论1.1泵的定义及其用途“泵”这个名词本身的意义说明其作用是用来提水，而且在很长的一个时期，这是它的唯一的用途。

泵的工作原理泵是一种用来将液体或者气体从一个地方转移到另一个地方的机械设备。

它通过创建压力差来实现液体或者气体的流动。

泵的工作原理可以分为以下几个方面：1. 原理概述：泵的工作原理基于流体力学原理，利用机械能将能量传递给流体，使其产生压力，从而实现流体的输送。

泵通常由一个驱动装置（如机电）和一个转子（如叶轮或者活塞）组成。

2. 压力差的产生：泵通过改变液体或者气体的压力来实现流体的输送。

在泵的作用下，流体从低压区域流向高压区域。

这种压力差的产生可以通过不同的方式实现，比如利用旋转叶轮或者活塞的作用。

3. 吸入过程：泵在工作时首先进行吸入过程。

当泵的转子旋转或者活塞运动时，泵的进口处会形成一个低压区域。

这个低压区域会吸引流体进入泵的进口。

吸入过程中，泵的进口阀门会打开，使流体进入泵的腔体。

4. 推出过程：在吸入过程之后，泵开始进行推出过程。

当泵的转子旋转或者活塞运动时，泵的出口处会形成一个高压区域。

这个高压区域会将流体推出泵的出口。

推出过程中，泵的出口阀门会打开，使流体流出泵的腔体。

5. 泵的类型：泵的类型有不少种，常见的包括离心泵、容积泵、轴向流泵等。

不同类型的泵有不同的工作原理和应用领域。

离心泵通过离心力将流体推向出口，容积泵通过改变腔体容积来推动流体，轴向流泵则通过叶轮的旋转将流体推向出口。

6. 泵的应用：泵在工业、农业、建造、能源等领域都有广泛的应用。

比如，在工业生产中，泵用于输送液体或者气体，供应水源、排水、冷却、加热等。

在农业中，泵用于灌溉、水源提取等。

在建造领域，泵用于供水、排水、消防等。

在能源领域，泵用于石油、天然气的输送和提取。

总结：泵的工作原理基于流体力学原理，通过创建压力差来实现流体的输送。

泵的工作过程包括吸入和推出两个阶段，通过泵的转子或者活塞运动来实现。

不同类型的泵有不同的工作原理和应用领域。

泵在各个领域都有广泛的应用，对于现代社会的发展起到了重要作用。

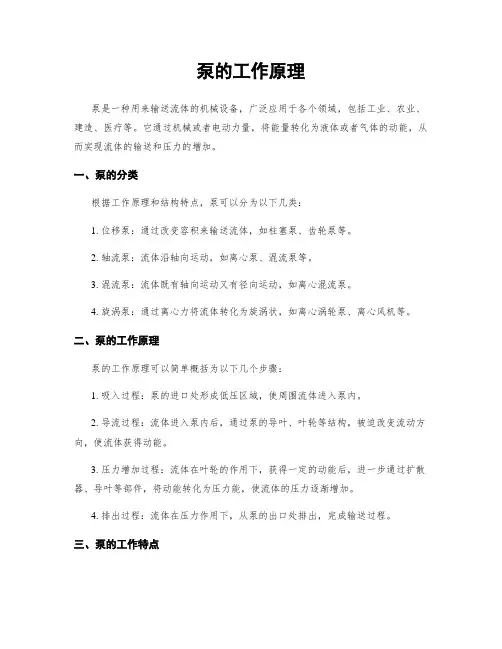

泵的工作原理泵是一种用来输送流体的机械设备，广泛应用于各个领域，包括工业、农业、建造、医疗等。

它通过机械或者电动力量，将能量转化为液体或者气体的动能，从而实现流体的输送和压力的增加。

一、泵的分类根据工作原理和结构特点，泵可以分为以下几类：1. 位移泵：通过改变容积来输送流体，如柱塞泵、齿轮泵等。

2. 轴流泵：流体沿轴向运动，如离心泵、混流泵等。

3. 混流泵：流体既有轴向运动又有径向运动，如离心混流泵。

4. 旋涡泵：通过离心力将流体转化为旋涡状，如离心涡轮泵、离心风机等。

二、泵的工作原理泵的工作原理可以简单概括为以下几个步骤：1. 吸入过程：泵的进口处形成低压区域，使周围流体进入泵内。

2. 导流过程：流体进入泵内后，通过泵的导叶、叶轮等结构，被迫改变流动方向，使流体获得动能。

3. 压力增加过程：流体在叶轮的作用下，获得一定的动能后，进一步通过扩散器、导叶等部件，将动能转化为压力能，使流体的压力逐渐增加。

4. 排出过程：流体在压力作用下，从泵的出口处排出，完成输送过程。

三、泵的工作特点1. 泵的流量：泵的流量是指单位时间内泵所输送的流体体积，通常以立方米/小时或者升/秒来表示。

泵的流量与泵的转速、叶轮直径、进出口截面积等因素相关。

2. 泵的扬程：泵的扬程是指泵能够将流体提升的高度，通常以米来表示。

泵的扬程与泵的工作压力、流体密度、泵的结构等因素相关。

3. 泵的效率：泵的效率是指泵输送流体所消耗的能量与输入能量之比，通常以百分比表示。

泵的效率与泵的结构、工作状态等因素相关。

4. 泵的噪音和振动：泵在工作过程中会产生一定的噪音和振动，其大小与泵的结构、工作状态、安装环境等因素有关。

四、泵的应用领域泵广泛应用于各个领域，包括但不限于以下几个方面：1. 工业领域：泵在工业生产中用于输送各种介质，如水、油、化学品等。

常见的应用包括给水泵、循环泵、排污泵等。

2. 农业领域：泵在农业灌溉、排水、水产养殖等方面起着重要作用。

化工泵的工作原理
化工泵的工作原理是通过机械运动传递能量，将液体或气体从低压区域输送到高压区域。

具体的工作原理如下：
1. 吸入过程：当泵的叶轮旋转时，叶轮的叶片推动液体或气体，使其进入泵的吸入口。

此时，泵的吸入室的体积扩大，产生负压，使液体或气体从外部环境中被吸入到泵内。

2. 封闭过程：泵的叶轮继续旋转，使吸入室的体积缩小。

因液体具有一定的惯性，无法立即通过泵的吸入口流出，形成封闭效果。

同时，泵的吸入室与吸入口之间也存在一定的阀门或装置，可以防止液体倒流。

3. 推送过程：随着叶轮的旋转，液体或气体被推送到泵的泵体中，并通过泵体的通道或管道被输送出去。

此时，泵的排出室的体积逐渐增大，产生正压，从而将液体或气体向外推送。

4. 排出过程：推送过程持续进行，液体或气体被逐渐排出泵体，并通过管道输送到需要的位置。

同时，泵体内部的压力和流速也有助于保持液体或气体的运动状态。

总的来说，化工泵利用转动的叶轮产生的动力，通过改变吸入室和排出室的体积来实现液体或气体的吸入、封闭、推送和排出，以达到输送液体或气体的目的。

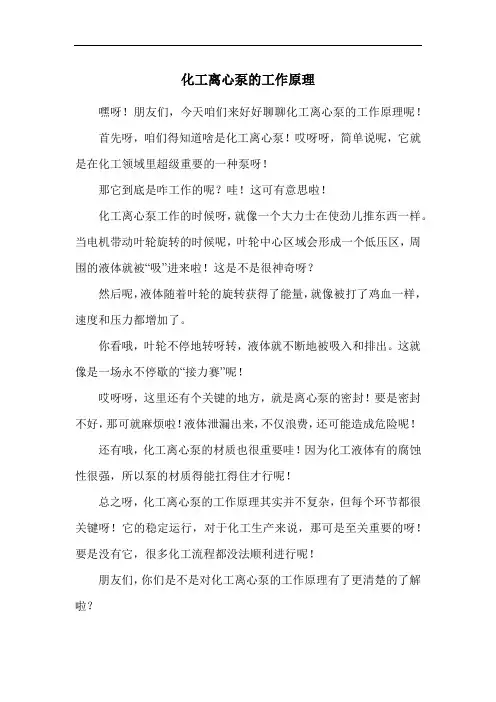

化工离心泵的工作原理
嘿呀！朋友们，今天咱们来好好聊聊化工离心泵的工作原理呢！
首先呀，咱们得知道啥是化工离心泵！哎呀呀，简单说呢，它就是在化工领域里超级重要的一种泵呀！
那它到底是咋工作的呢？哇！这可有意思啦！
化工离心泵工作的时候呀，就像一个大力士在使劲儿推东西一样。

当电机带动叶轮旋转的时候呢，叶轮中心区域会形成一个低压区，周围的液体就被“吸”进来啦！这是不是很神奇呀？
然后呢，液体随着叶轮的旋转获得了能量，就像被打了鸡血一样，速度和压力都增加了。

你看哦，叶轮不停地转呀转，液体就不断地被吸入和排出。

这就像是一场永不停歇的“接力赛”呢！
哎呀呀，这里还有个关键的地方，就是离心泵的密封！要是密封不好，那可就麻烦啦！液体泄漏出来，不仅浪费，还可能造成危险呢！
还有哦，化工离心泵的材质也很重要哇！因为化工液体有的腐蚀性很强，所以泵的材质得能扛得住才行呢！
总之呀，化工离心泵的工作原理其实并不复杂，但每个环节都很关键呀！它的稳定运行，对于化工生产来说，那可是至关重要的呀！要是没有它，很多化工流程都没法顺利进行呢！
朋友们，你们是不是对化工离心泵的工作原理有了更清楚的了解啦？。

化工流程泵化工流程泵是一种用于输送化学品和其他流体的设备。

它可以将液体从一个地方输送到另一个地方，同时保持流体的完整性和稳定性。

化工流程泵通常由电动机驱动，并具有很高的工作效率和可靠性。

化工流程泵的工作原理是通过电动机驱动泵轴转动，使泵轴上的叶轮旋转。

当叶轮旋转时，泵腔内的流体被吸入并推到泵出口。

流体从吸入口进入泵腔后，通过离心力的作用，流体被加速并排出泵出口。

泵叶轮的设计和几何形状决定了泵的性能和工作特性。

化工流程泵的特点包括：1. 高效能：化工流程泵通常具有高效的设计，可以最大限度地减少能量损失，并提供最佳的工作效率。

2. 高可靠性：化工流程泵通常采用坚固耐用的材料制造，以确保其可以在恶劣环境下长期工作而不受到损坏。

此外，流程泵通常采用双频电机设计，以提高其可靠性和稳定性。

3. 多种材料选择：化工流程泵通常具有多种材料选择，以适应不同化学品的输送要求。

常见的材料选项包括不锈钢、铸铁、铬合金等。

4. 多种尺寸和配置：化工流程泵通常有多种尺寸和配置选项，以满足不同流量和压力要求。

根据具体应用需求，可以选择单级泵、多级泵、离心泵或齿轮泵等不同类型的泵。

5. 易于维护：化工流程泵的设计通常考虑了易于维护的因素。

例如，一些流程泵的叶轮和轴承可以通过拆卸泵端盖进行维护和更换。

化工流程泵在化学工业中具有广泛的应用。

它可用于输送各种化学品，如酸、碱、溶剂、颜料、涂料等。

它还可以用于石油和天然气行业中的原油输送、炼油、裂解和处理过程中的流体输送。

总之，化工流程泵是一种重要的设备，用于在化学工业中输送化学品和其他流体。

它具有高效能、高可靠性、多种材料选择、多种尺寸和配置以及易于维护等特点。

通过选择合适的化工流程泵，可以实现安全、高效和可靠的化工流程输送。

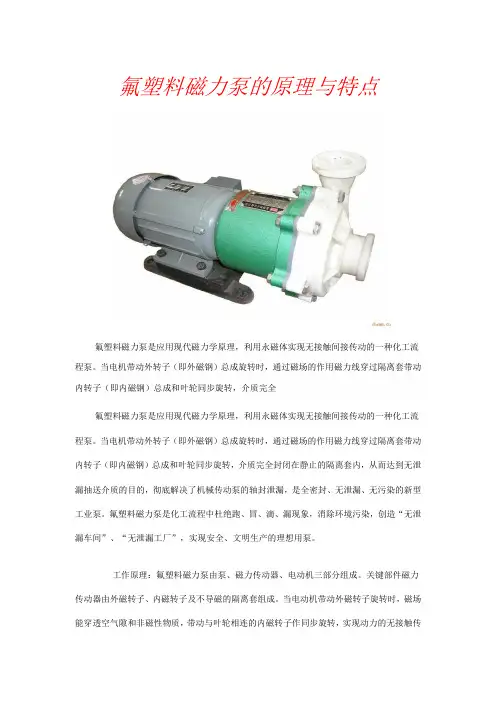

氟塑料磁力泵的原理与特点氟塑料磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。

当电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质完全氟塑料磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。

当电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。

氟塑料磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。

工作原理：氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。

关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

产品特点：氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能最优秀“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。

因此，氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。

下图为氟塑料磁力泵各部分构造。
