基础防水26个节点施工图

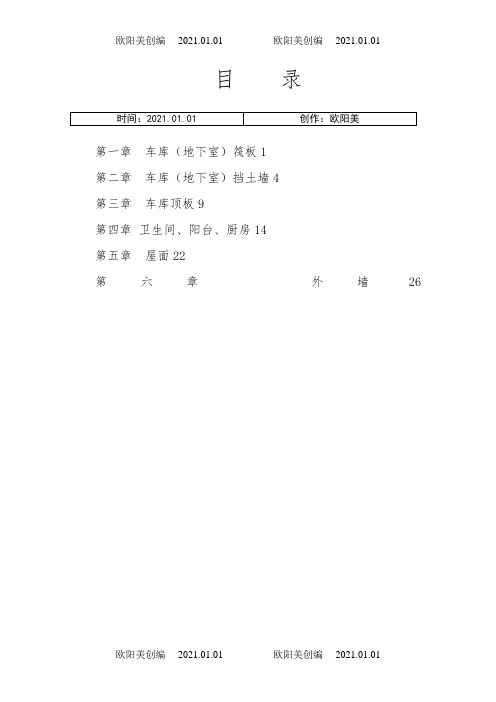

目录第一章车库（地下室）筏板1第二章车库（地下室）挡土墙4第三章车库顶板9第四章卫生间、阳台、厨房14第五章屋面22第六章外墙26第一章车库（地下室）筏板一、设计做法车库（地下室）筏板防水设计做法示意图如下：图 1二、施工要点1、车库（地下室）筏板垫层，采用混凝土提浆机收面抹压平整。

防水工程施工前清理干净，严禁存在灰尘、浮土。

2、1.5mm厚高分子自粘防水卷材，是以合成橡胶、优质沥青、增粘剂、抗老化剂等为基料，以优质薄膜为表面材料，采用防粘隔离纸（膜）作为隔离层的自粘防水卷材。

采用预铺反粘施工技术，即自粘面朝上，PVC面朝下空铺。

施工过程中随铺设随接缝，接缝搭接长度不少于8cm，采用非固化橡胶沥青防水涂料粘接。

3、筏板工程应抓紧施工，避免防水层暴露时间过长。

钢筋工程施工前应先把防粘隔离纸（膜）撕掉。

钢筋施工过程中应注意对防水卷材的成品保护，如焊接钢筋、拖拽钢筋、绑扎钢筋时易对防水卷材进行破坏。

若防水层出现破坏，在破坏处粘贴1.5mm厚高分子双面自粘防水卷材。

4、细部节点做法（1）筏板防水预留搭接细部做法图 2注：砖模与垫层交接部位做成圆弧状，防水层增加附加层，宽度为50cm，在砖模上部收头，并覆砖保护。

（2）桩头防水细部做法图 3第二章车库（地下室）挡土墙一、设计做法车库（地下室）挡土墙防水设计做法示意图如下：图 4二、施工要点1、车库（地下室）挡土墙砼。

防水工程施工前清理干净，严禁存在灰尘、浮土，应首选新型止水对拉螺栓，普遍止水对拉螺栓双侧必须带垫块或扣碗。

图5为新型止水对拉螺栓，图6为普通止水对拉螺栓。

图 5图 62、1.5mm厚高分子自粘防水卷材。

施工过程中随铺设随接缝，接缝搭接长度不少于8cm。

3、防水层外侧采用120mm厚砖墙作为保护层。

4、细部节点做法（1）底板转角处防水细部做法欧阳美创编 2021.01.01 欧阳美创编 2021.01.01图 7欧阳美创编 2021.01.01 欧阳美创编 2021.01.01（2）外墙后浇带防水细部做法后浇带宽度图 8（3）外墙管道穿墙防水细部做法图 9注：双面自粘防水卷材应返入套管内不少于8cm,使用非固化橡胶沥青涂料粘结；套管内填充材料为聚氨酯沥青油麻，两侧用膨胀水泥封堵。

防水工程细部构造做法一、地下室部位防水（一）桩头防水1、混凝土垫层和砖胎膜施工前，接触的素土须夯实。

2、防水施工前，阴角部位使用防水砂浆倒R=50圆角。

3、防水施工前，桩顶须剔凿至混凝土密实处，并清理干净。

4、刷水泥基渗透结晶型防水涂料时，应连续、均匀，不得少涂或漏涂，并应及时进行养护。

5、防水构造如下图1所示。

图1桩头防水节点图（二）止水螺杆防水细部做法1、地下室穿墙螺杆宜采用三段式止水螺杆。

2、防水施工前须剔除塑料垫块。

3、浇水湿润清除孔内杂物，周边浇水湿润。

4、用防水砂浆封堵内外侧螺杆孔凹槽并压实抹平。

5、防水构造如下图2所示。

图2止水螺杆处防水细部做法图（三）止水钢板节点1、“L”、“Z”、“T”、“十”等异形止水钢板均需提前在场外预制加工。

2、止水钢板焊接采用双面满焊，焊缝要饱满。

3、防水构造如图3所示。

图3止水钢板节点图（四）地下室外墙防水临时保护做法1、阳角防水附加层施工，待面层防水施工完成后，对顶部用沙袋或砌块进行成品保护。

2、防水施工顶部位置根据沙袋或砌砖的宽度进行确定，宽出100mm。

3、防水构造如图4所示。

图4外墙防水接头节点临时保护图（五）防水收口做法1、预留凹槽、檐口：浇筑时须预留防水收口20mm×50mm凹槽或做成60×60檐口，做凹槽时可采用预埋50mm宽板条的方式。

2、清理：将凹槽及檐口清理干净。

3、铺设卷材：凹槽及檐口800mm范围内的卷材必须采取满沾法。

4、收头处理：将凹槽及檐口防水收头处理用密封膏密封，檐口部位卷材铺至檐口底部即可。

5、防水构造如图5所示。

图5防水收口做法图二、厨卫部位防水（一）厨卫管根部防水节点1、厨、浴、厨房间应采取迎水面防水，地面防水应在结构层的找平层上面，并反上墙壁面高出地面150mm。

2、厨、浴、厨房间的地面应向地漏方向找坡1%～3%，地漏口标高应低于地面不小于20mm。

3、所有转角处一律做成半径不小于10mm的均匀一致平滑圆角，不得将圆弧做的太大，否则将会影响墙面装修。

地下室防水节点做法第一节结构自防水一般规定第一条防水混凝土应采用硅酸盐水泥或普通硅酸盐水泥，防水混凝土掺入粉煤灰的级别不得低于二级。

第二条预拌防水混凝土入泵坍落度控制在120mm～160mm，并做好现场实测。

底板防水混凝土施工前要做好降排水工作，不得在有积水的环境中浇注混凝土。

第三条地下室穿外墙群管部位应现场用竹胶合板模板套孔封堵，不得采用钢丝网封堵。

第四条外墙和底板防水混凝土应分层浇注，分层厚度不大于 500mm，每层应振捣密实。

如坍落度损失不能满足施工要求时，严禁直接加水后使用。

第五条防水混凝土应按后浇带分块连续浇注，尽量少留施工缝。

第六条模板拆除后防水施工前及时割除一次性止水螺杆，并用防水砂浆将螺杆端头封闭。

第二节地下室其它防水一般规定第七条若地下室采用除结构自防水之外的其它防水做法，防水应包裹整个地下室；除渗透结晶防水做法之外，其它防水基层阴阳角应抹成50mm的圆弧角。

第八条不管采用何种防水材料，防水基层无杂质、打磨修补平整，施工面过于光滑的应打磨成粗糙面。

第九条涂料防水前后两遍应相互垂直涂刷，涂膜厚度必须达到设计要求或规范规定。

第三节地下室防水细部做法（适用卷材防水）第十条后浇带防水细部做法1.底板、外墙、地下室顶板后浇带部位必须做防水附加层，防水附加层宽度需在两侧各伸出后浇带 250mm 以上。

2.结构底板、外墙、地下室顶板后浇带结构施工时必须居中预埋钢板止水带，同时封堵严密，固定牢固，振捣密实。

3.后浇带浇筑必须满足设计的要求时间；收缩型后浇带一般在两侧混凝土龄期达到图纸规定时间后施工，沉降型后浇带必须待高层部位主体结构施工结束、沉降基本完成后浇筑。

4.后浇带应采用补偿收缩混凝土浇筑，其抗渗和抗压等级按设计要求，且不应低于两侧混凝土。

5.后浇带混凝土应一次浇筑，不得留设施工缝；混凝土浇筑后应及时养护，养护时间不少于 28 天。

6.节点图（止水钢板详结构图）底板后浇带节点图第十一条施工缝防水细部做法1.地下室底板上返导墙的施工缝必须居中预埋钢板止水带，其它水平施工缝埋设钢板止水带或膨胀止水条；止水钢板接长时两块钢板搭接处必须满焊，同时钢板 U 型口朝向迎水面一侧；止水条应居中、连续，不得间断。

三、各部位防水设计图1、地下室底板防水做法示意图地下室底板大面做法底板变形缝防水做法底板变形缝处防水做法底板后浇带防水构造做法底板后浇带防水做法高低跨连接处防水做法桩头防水处理采用水泥基渗透结晶型防水涂料 +改性沥青防水涂料 +卷材的复合防水做法。

：防水处理工序如下：1.由总承包方凿出桩头至设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格。

2.水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm范围，涂刷参考用量1.2kg/㎡，成膜厚度约1.0mm ；3.在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。

注意事项：1、桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。

同时，涂料采用硬毛刷搓揉涂刷。

见下图：2、地下室侧墙防水做法 地下室底板防水交接处预留做法水泥渗透结晶型涂料需要用硬毛刷搓揉涂刷，以保证活性物质与混凝土紧密结合地下室侧墙抗渗增强处理方法：侧墙抗渗增强处理技术侧壁底板防水接头做法：地下室侧墙地面收口做法：防水系统地面收口做法穿墙管件防水处理穿墙群管的防水做法3、屋面防水做法种植屋面基本做法：种植屋面基本构造上人屋面做法出屋面管道防水做法4、厨房卫生间防水做法卫生间防水构造做法出屋面管道防水大样注明：侧墙墙体四面墙体防水高度均为1800mm。

四、改性沥青防水卷材防水成功案例在我司历年承接施工的防水工程中，所有工程的质量都得到了甲方、监理公司的一致好评，其中采用改性沥青防水卷材的成功案例不在少数，现将其节选如下：五、本设计方案所用产品简介(一)、APP 改性沥青防水卷材产品简介 【产品】“雨虹”牌塑性体（APP ） 改性沥青防水卷材是无规聚丙烯（APP ）或聚烯烃类聚合物（APAO 、APO ）等改性剂的沥青做浸渍和涂盖材料，上表面覆以聚乙烯膜、细砂、矿物片（粒）料或铝箔、铜箔等隔离材料所制成的可以卷曲的片状防水材料。

倒置式屋面(2)防水节点详图天沟、檐沟的防水保温构造应符合下列规定：1天沟、檐沟的防水保温构造应符合图5.3.2的要求；2天沟、檐沟应增铺防水附加层。

附加层与屋面交界处的空铺的宽度不应小于200mm；3防水卷材应从沟底翻上至沟外沿顶部，收头应用水泥钉固定，并用密封膏封严；4天沟、檐沟应满铺保温材料图5.3.2 天沟、檐沟的防水保温构造1—密封材料；2－防水层；3－防水附加层；4－压条钉压；5－滴水；6－水落口；7－螺栓固定山墙、女儿墙泛水防水保温构造应符合下列规定:1山墙、女儿墙泛水防水保温构造应符合图5.3.3-1、5.3.3-2的要求；2 山墙、女儿墙可采用现浇混凝土或预制混凝土压顶，可采用金属制品或合成高分子卷材封顶；3铺贴泛水处的卷材应采用满贴法；4当墙体有压顶时，防水材料泛水可直接地连续铺至墙体压顶下凹槽部位，泛水收头应采用水泥钉配镀锌薄钢板垫片钉压固定和密封膏封严（图5.3.3-1）；5当墙体无压顶时, 防水材料泛水应连续地铺至墙顶，收口应采用胀管螺栓固定，钉头应采用密封材料封严，墙体顶部应盖金属盖板，并应固定牢固（图5.3.3-2）；6女儿墙内侧应满铺保温层，泛水卷材面铺设保温材料后应抹水泥砂浆保护或采用涂刷浅色涂料、粘贴铝箔保护层5.3.3-1 有压顶山墙、女儿墙泛水防水保温构造1—压顶；2－防水层、防水附加层；3－外墙保温；4－压条钉压；5－密封材料图5.3.3-2 无压顶山墙、女儿墙泛水防水保温构造1—防水附加层；2－防水层；3－密封材料；4－螺栓固定；5－金属盖板；6－屋面、外墙保温分界线；7－压条钉压；8－外墙保温屋面变形缝处保温防水构造应符合下列规定:1屋面变形缝处保温防水构造应符合图5.3.4的规定；2变形缝的泛水高度不应小于250mm；3防水层应铺贴覆盖变形缝两侧挡墙的上部；4变形缝内应填充聚苯乙烯泡沫塑料，上部应填放衬垫材料，并应用卷材封盖；5变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌填(图5.3.4)图5.3.4 屋面变形缝处保温防水构造1－密封材料；2－防水层；3－防水附加层；4－盖板；5－聚乙烯泡沫塑料棒；6－附加卷材托棒；7－塑料条密封屋面高低跨变形缝处保温防水构造应符合下列规定:1屋面高低跨变形缝处保温防水构造应符合图5.3.5的规定；2变形缝的泛水高度不应小于250mm；3变形缝部位应设置附加防水层，顶部水平段不宜粘牢；4变形缝内应填充聚苯乙烯泡沫塑料，并应与墙体粘牢；5变形缝应采用金属板材覆盖，水平段宜采取泛水处理，接缝应用密封材料嵌填(图5.3.4)图5.3.5 屋面高低跨变形缝处保温防水构造1—防水层及防水附加层；2－密封材料；3－铝板泛水；4－压钉条固定；5－塑料条密封；6－防水附加层屋面水落口处保温防水构造应符合下列规定:1屋面水落口处保温防水构造应符合图5.3.6-1、图5.3.6-2的规定；2排水口距女儿墙（山墙）端部不宜小于0.5米；3水落口宜采用金属或塑料制品，水落口杯上口的标高应设置在沟底的最低处；4防水层贴入水落口杯内不应小于50mm，且以水落口为中心直径500mm范围内的坡度不应小于5%，并采用防水涂料或密封涂料封，其厚度不应小于2mm；5水落口杯与基层接触应留宽20mm、深20mm凹槽，并应嵌填密封材料；6保温板材距水落口500mm的范围内应逐渐均匀减薄，最薄处厚度不应小于15mm；7水落口杯与基层接触凹槽内应设置钢板网滤水盘图5.3.6-1 直排水落口处保温防水构造1、水落口2、防水附加层3、防水层4、滤水盘5、密封材料图5.3.6-2 侧水落口处保温防水构造1、防水层2、防水附加层3、女儿墙4、C20细石混凝土5、密封材料6、出水口箅子屋面出入口处保温防水构造应符合下列规定:1屋面出入口处保温防水构造应符合图5.3.7-1、图5.3.7-2的规定；2屋面水平出入口防水材料应直接连续铺至出人口混凝土踏步下,收头应采用金属压条钉压固定和密封材料封严,屋面踏步与屋面保护层接缝处应采用密封材料封严（图5.3.7-1）；3屋面垂直出入口防水材料收头，应压在混凝土顶圈下，收头应采用金属压条钉压固定和密封材料封严（图5.3.7-2）图5.3.7-1 屋面水平出入口处保温防水构造1－防水层；2－防水附加层；3－密封材料图5.3.7-2 屋面垂直出入口保温防水构造图5.3.7-2 屋面垂直出入口保温防水构造1－结构层；2－找坡层；3－防水层；4－防水附加层；5－保温层；6－保护层；7－密封材料伸出屋面管道保温防水构造应符合下列规定:1伸出屋面管道保温防水构造应符合图5.3.8的规定；2在管道根部外径100mm范围内，找平层应抹出高度不小于30mm的圆台；3在管道周围与找平或细石混凝土防水层之间，应预20mm×20mm的凹槽，并应采用密封材料嵌填严密；4 管道根部四周应增设附加层，宽度和高度均不应小于300mm。

地下室防水节点做法第一节结构自防水一般规定第一条防水混凝土应采用硅酸盐水泥或普通硅酸盐水泥，防水混凝土掺入粉煤灰的级别不得低于二级。

第二条预拌防水混凝土入泵坍落度控制在120mm～160mm，并做好现场实测。

底板防水混凝土施工前要做好降排水工作，不得在有积水的环境中浇注混凝土。

第三条地下室穿外墙群管部位应现场用竹胶合板模板套孔封堵，不得采用钢丝网封堵。

第四条外墙和底板防水混凝土应分层浇注，分层厚度不大于 500mm，每层应振捣密实。

如坍落度损失不能满足施工要求时，严禁直接加水后使用。

第五条防水混凝土应按后浇带分块连续浇注，尽量少留施工缝。

第六条模板拆除后防水施工前及时割除一次性止水螺杆，并用防水砂浆将螺杆端头封闭。

第二节地下室其它防水一般规定第七条若地下室采用除结构自防水之外的其它防水做法，防水应包裹整个地下室；除渗透结晶防水做法之外，其它防水基层阴阳角应抹成50mm的圆弧角。

第八条不管采用何种防水材料，防水基层无杂质、打磨修补平整，施工面过于光滑的应打磨成粗糙面。

第九条涂料防水前后两遍应相互垂直涂刷，涂膜厚度必须达到设计要求或规范规定。

第三节地下室防水细部做法（适用卷材防水）第十条后浇带防水细部做法1.底板、外墙、地下室顶板后浇带部位必须做防水附加层，防水附加层宽度需在两侧各伸出后浇带 250mm 以上。

2.结构底板、外墙、地下室顶板后浇带结构施工时必须居中预埋钢板止水带，同时封堵严密，固定牢固，振捣密实。

3.后浇带浇筑必须满足设计的要求时间；收缩型后浇带一般在两侧混凝土龄期达到图纸规定时间后施工，沉降型后浇带必须待高层部位主体结构施工结束、沉降基本完成后浇筑。

4.后浇带应采用补偿收缩混凝土浇筑，其抗渗和抗压等级按设计要求，且不应低于两侧混凝土。

5.后浇带混凝土应一次浇筑，不得留设施工缝；混凝土浇筑后应及时养护，养护时间不少于 28 天。

6.节点图（止水钢板详结构图）底板后浇带节点图第十一条施工缝防水细部做法1.地下室底板上返导墙的施工缝必须居中预埋钢板止水带，其它水平施工缝埋设钢板止水带或膨胀止水条；止水钢板接长时两块钢板搭接处必须满焊，同时钢板 U 型口朝向迎水面一侧；止水条应居中、连续，不得间断。

1、阴角、阳角可参考如下做法：（图中细实线为剪断线，虚线为折叠线。

）22、桩头部位的防水施工23、变形缝防水卷材的施工34、后浇带防水卷材的施工35、穿墙管防水卷材的施工66、边墙预留接茬的处理87、外墙防水收口108、外墙卷材接槎部位109、卷材搭接示意1310、涂料防水地漏部位节点1411、屋面直落式水落口1412、屋面横落式水落口1513、女儿墙泛水收头与压顶1514、等高屋面变形缝防水做法1615、等高屋面变形缝金属盖板做法1616、高低跨变形缝防水做法1717、高低屋面变形缝金属盖板做法1718、外墙变形缝防水做法1818.1无外保温伸缩、抗震缝节点做法1818.2无外保温三缝合一节点做法1818.3有外保温伸缩、抗震缝节点做法1918.4有外保温三缝合一节点做法1919、屋面出入口2020伸出屋面管道201、阴角、阳角可参考如下做法：（图中细实线为剪断线，虚线为折叠线。

）2、桩头部位的防水施工①施工流程：检查桩头圆弧基面清理基面粘贴附加层--附加层与主防水层的连接处理主防水层的施工。

②施工方法：用钢丝刷和小铲将桩头圆弧基面清理至无浮尘、无突起即可进行桩头附加层的粘贴。

按：长=桩头周长加上100mm，宽mm裁切附加层卷材，在桩体和卷材两面刷胶，将附加层卷材旋绕两层粘贴在桩体上（应留100mm过度搭接量），附加层卷材与桩体的粘接不应小于200mm。

如图：为防止意外损坏和防止在混凝土垫层施工时污染卷材，应对粘贴好的附加层进行一次性成品保护。

当垫层浇注强度达到设计要求时进行附加层与主防水层的连接施工，如图：3、变形缝防水卷材的施工变形缝处的混凝土厚度不应小于300mm,用于沉降的变形缝沉降量不应大于30mm,变形缝的宽度宜为20-30mm，注意作好卷材的预留量，填充材料可选用聚乙烯发泡塑料棒。

密封材料可选用遇水膨胀橡胶条。

根据工程特点建议使用后浇带超前止水做法,施工时后浇带部位的混凝土应局部加厚,并增设中埋式止水带。

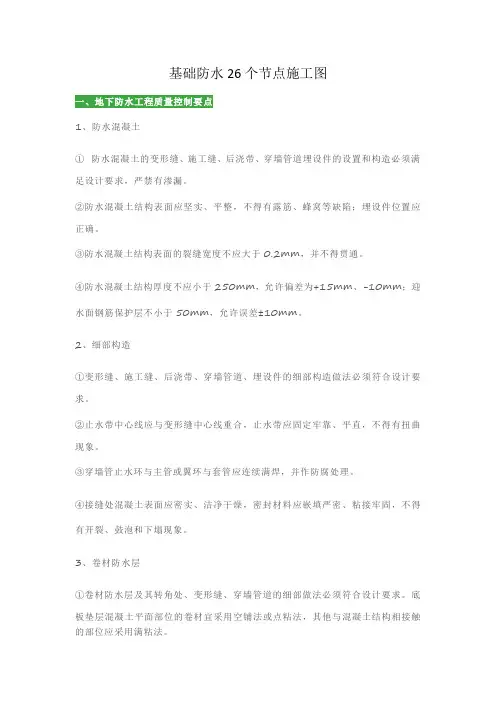

基础防水26个节点施工图1、防水混凝土①防水混凝土的变形缝、施工缝、后浇带、穿墙管道埋设件的设置和构造必须满足设计要求，严禁有渗漏。

②防水混凝土结构表面应坚实、平整，不得有露筋、蜂窝等缺陷；埋设件位置应正确。

③防水混凝土结构表面的裂缝宽度不应大于0.2mm，并不得贯通。

④防水混凝土结构厚度不应小于250mm，允许偏差为+15mm、-10mm；迎水面钢筋保护层不小于50mm，允许误差±10mm。

2、细部构造①变形缝、施工缝、后浇带、穿墙管道、埋设件的细部构造做法必须符合设计要求。

②止水带中心线应与变形缝中心线重合，止水带应固定牢靠、平直，不得有扭曲现象。

③穿墙管止水环与主管或翼环与套管应连续满焊，并作防腐处理。

④接缝处混凝土表面应密实、洁净干燥，密封材料应嵌填严密、粘接牢固，不得有开裂、鼓泡和下塌现象。

3、卷材防水层①卷材防水层及其转角处、变形缝、穿墙管道的细部做法必须符合设计要求。

底板垫层混凝土平面部位的卷材宜采用空铺法或点粘法，其他与混凝土结构相接触的部位应采用满粘法。

②防水基层必须应牢固，洁净、平整不得有空鼓、松动、起砂和脱皮现象，铺贴卷材前应使基层表面干燥，基层含水率小于9%，新作业面施工前先用简易法测基层含水率，即用1㎡的卷材覆盖4h后察看凝结水情况，若无凝结水即可进行卷材的铺贴。

卷材防水层的基层基层阴阳角处应做成圆弧形，圆弧半径不小于50mm。

③卷材防水层的搭接缝宽度，短边150mm、长边100mm，允许误差-10mm，搭接缝应粘接牢固，密封严密，不得有皱折，翘边、鼓泡等缺陷。

④侧墙卷采防水层的保护层与防水层应粘接牢固，结合紧密，厚度均匀一致。

在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm；阴阳角处找平层应做成圆弧或45°（135 °）角，并应增加1层相同的卷材，宽度不宜小于500mm。

点击>>工程资料免费下载工艺说明：1、先铺贴阴阳角等部位的加强层，在将地坑、后浇带等处的防水卷材铺贴完毕厚再铺大面。
