一氧化碳传感器调校流程
一、配备仪器及器材
一氧化碳传感器调校台、秒表、温度计、校准气(50ppm、200ppm、500ppm、900ppm)直流稳压电源、万用表、声级计、频率计。
二、调校流程
1、检查一氧化碳传感器外观是否完整,清理表面及气室积尘。
2、一氧化碳传感器与调校台连接,通电预热20分钟。
3、在新鲜空气中调传感器零点,零值范围控制在0-3之内。
4、按200ml/min的流量向气室通入500ppm校准气,调校一氧化碳传感器精度,使其显示值与校准气浓度值一致,反复调校,直至准确。
在基本误差测定过程中不得再次调校。
5、基本误差测定。
按校准时的流量依次向气室通入50ppm、
250ppm、900ppm校准气持续时间分别大于90S,使测量值稳定显示,记录传感器的显示值或输出信号值(换算为甲烷浓度值)。
重复测定4次,取其后3次的算术平均值与标准气样的数值进行比较,即为基本误差。
6、在每次通气的过程中同时要观察测量报警点、声光报警情况。
以上内容也可单独测量。
7、声、光报警测试。
报警时报警灯应闪亮,声级计距蜂鸣器1m处,对正声源,测量声级强度。
8、测量响应时间。
用秒表测量通入500ppm校准气,显示值从零升至最大值90%时的起止时间。
9、调校后传感器在地面通电24小时正常后方可下井使用。
三、填写调校记录,并签字。
技术参数MQ-9气体传感器特点*对一氧化碳、甲烷,液化石油气具有很高的灵敏度和良好的选择性*具有长期的使用寿命和可靠的稳定性应用用于家庭、环境的一氧化碳探测装置。
适宜于一氧化碳、煤气,液化石油气等的探测。
规格A.标准工作条件b.环境条件c.灵敏度特性D.结构、外形、测试电路MQ-9气敏元件的结构和外形如图1所示(结构A 或B),由微型AL 2O 3陶瓷管、SnO 2敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内,加热器为气敏元件提供了必要的工作条件。
封装好的气敏元件有6只针状管脚,其中4个用于信号取出,2个用于提供加热电流。
测试电路如图2所示。
符号参数名称技术条件备注Vc 回路电压≤10VAc or Dc V H (H)加热电压(高) 5.0V±0.2V Ac or Dc V H (L)加热电压(低) 1.5V±0.1V Ac or Dc R L 负载电阻可调H 加热电阻31Ω±3Ω室温T H (H)加热时间(高)60±1seconds H (L)加热时间(低)90±1seconds H 加热功耗约350mw符号参数名称技术条件备注Tao 使用温度-10℃-50℃储存温度-20℃-70℃建议使用范围Rh 相对湿度小于95%RH 2氧气浓度21%(标准条件)氧气浓度会影响灵敏度特性最小值大于2%符号参数名称技术参数备注Rs敏感体电阻2-20k在100ppmCO 中а(300/100ppm)浓度斜率小于0.5Rs (300ppm)/Rs(100ppm)标准工作条件温度:-20℃±2℃相对湿度:65%±5%Vc:5.0V±0.1V VH(高):5.0V±0.1V VH(低):1.5V±0.1V 预热时间≥48hours 探测范围:10-1000ppm 一氧化碳100-1000ppm 可燃气体E.灵敏度特性曲线:工作原理.传感器的表面电阻Rs ,是通过与其串联的负载电阻RL 上的有效电压信号V RL 输出而获得的。
安全监测监控系统检查要求与管理制度的暂行规定煤矿安全生产监测监控系统在矿井的安全生产过程中起着重要的作用,为进一步提高矿井安全生产的管理水平,确保安全监控系统稳定、可靠、准确、有效的运行,充分发挥矿井安全生产监测监控系统的功能,根据《煤矿安全规程》、《AQ1029-2007 煤矿安全监控系统及检测仪器使用管理规范》、《AQ6201—2006 煤矿安全监控系统通用技术要求》、《MT/T 1008—2006 煤矿安全生产监控系统软件通用技术要求》及陕西煤业股份有限公司《煤矿安全质量标准化基本要求及评分办法》,结合澄合矿业各矿井实际情况,特制定安全监控系统安全检查要求与管理制度。
一、基本要求1、所有矿井必须装备煤矿安全监测监控系统。
2、煤矿安全监测监控系统必须24h连续运行。
3、煤矿安全监测监控系统必须与上级公司联网。
4、接入煤矿安全监测监控系统的各类传感器应符合AQ6201—2006的规定,稳定性应不小于15d。
5、煤矿安全监测监控系统传感器的数据及状态必须上传到地面主机。
6、煤矿必须按矿用产品安全标志证书规定的型号选择监控、系统的传感器、断电控制器等关联设备,严禁对不同系统间的设备进行置换.7、各矿要建立符合要求的地面中心机房。
8、各矿要有安全监测监控的专门管理机构.二、具体要求(一)机构组成各矿要有安全监控系统的专门管理机构安全测控管理机构设在生产调度室或通风区,设一名主管进行管理,并有专门的技术负责人员。
安全监测监监控系统值班员、维护工应经培训合格,持证上岗,实行24小时值班制度.(二)中心机房1、应建立安全监测监控系统的专用机房,中心站机房应铺设防静电地板、安设调温设备。
2、煤矿地面中心站安全监测监控系统的主机及系统联网主机必须双机或多机备份,24 h不间断运行。
3、当工作主机发生故障时,备份主机应在5min内投入工作。
中心站应双回路供电并配备不小于2h在线式不间断电源。
4、中心站设备应有可靠的接地装置(接地电阻小于2欧姆)和防雷装置。

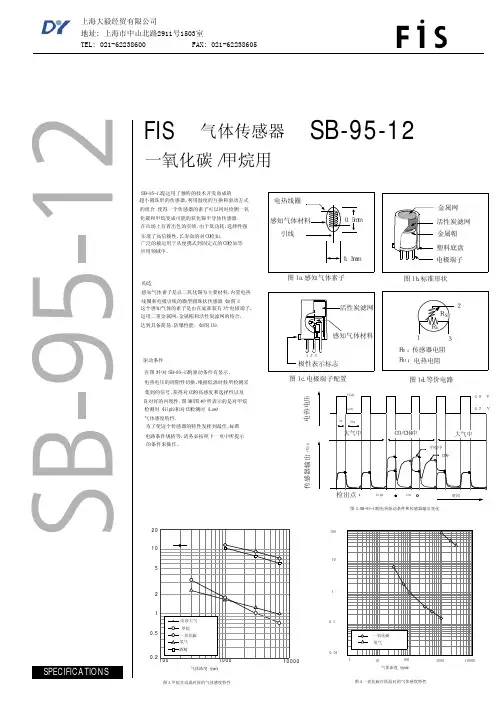

1010.5100 1000100000.22052FISSB-95-12气体传感器一氧化碳/甲烷用图1a.感知气体素子图1b.标准形状图1c.电极端子配置图1d.等价电路123RhRsRS传感器电阻:RH电热电阻:时间检出点highlow图2.SB-95-12的电热驱动条件和传感器输出变化1001010.10.01一氧化碳氢气110100100010000气体浓度(ppm)图4.一氧化碳在低温时的气体感度特性图3.甲烷在高温时候的气体感度特性气体浓度(ppm)洁净大气电热电压传感器输出(Vrl)甲烷一氧化碳氢气酒精SB-95-12是运用了独特的技术开发而成的超小圆珠形的传感器,利用温度的互换和驱动方式的组合.使得一个传感器的素子可以同时检测一氧化碳和甲烷变成可能的氧化锡半导体传感器.在市场上有着出色的实绩.由于低功耗,选择性强实现了高信赖性,长寿命的对CO检知.广泛的被运用于从便携式到固定式的CO检知等应用领域中.构造感知气体素子是以二氧化锡为主要材料,内置电热线圈和电极引线的微型圆珠状传感器(如图1)这个感知气体的素子是由在底部装有3个电极端子,运用二重金属网,金属帽和活性炭滤网的结合,达到具备简易.防爆性能.(如图1b).驱动条件在图2中对SB-95-12的驱动条件有显示.电热电压的周期性切换,根据低温时候所检测采集到的信号,获得对CO的高感度和选择性以及良对好的再现性.图3和图4中所表示的是对甲烷检测时(High)和对CO检测时(Low)气体感度特性.为了使这个传感器的特性发挥到最佳,标准电路条件规格等,请务必按照下一页中所提示的条件来操作.地址: 上海市中山北路2911号1503室TEL*************FAX*************上海大毅经贸有限公司SB-95-12±±ΩΩ ±ΩIs(H)Is(L)P=规格A.驱动条件表示项目规格备注尺寸VH(H)(L)电热电压(High)0.9v5%AC,DC或者脉冲驱动VH电热电压(Low)0.2v5%AC,DC或者脉冲驱动VC电路电压5V 以下DC:Pin2(+)-Pin1(-)RL负载电阻可变(>200)Ps<10mWRH电热电阻2.80.2在常温下测定1.金属网2.金属帽3.外部金属网TH(H)TH(L)S功耗电热电流(High)电热电流(Low)加热时间 High加热时间(Low)5秒±0.1秒20秒±0.1秒132mA±15mA59mA±10mA10mW 以下Ps(Vc-Vrl)2RsVH=0.2VVH=0.9VB.环境条件表示项目规格备注10.电极端子5.0+0.3/-0.515.0+1.0/-0.3制造批号型号*重量:约1.2g/个E.各部的名称以及材料No.名称材料12345678910金属网金属帽外部金属网过滤网供给活性炭滤网电热线圈感知气体素子电极引线塑料底盘电极端子SUS316(100网,两层)镀镍SUS316(100网)尼龙6(UL94V-0)活性炭白金二氧化锡(SnO)2白金PBT铁镍合金2006年3月TaoTasRH(O )2运行温度范围保存温度范围相对湿度条件氧气浓度-10℃~60℃-30℃~100℃95%RH 以下(无结露)推荐值21%(标准)下限:18%随着氧气浓度的变化,会影响到传感器的感度特性,再现性.在低氧气浓度的情况下使用的话,请咨询.C.气体感度特性品名SB-95-12表示项目规格备注D.机械的特性Rsα(30-100)α(100-300)Rs(H)β(H)传感器电阻气体感度(30-100ppm)传感器电阻(高温时)气体感度(高温时)气体感度(100-300ppm)标准测试条件:4.5kΩ~40kΩ1.05~2.010.5~2.100.2kΩ~2.3kΩ0.45~0.65温度:20℃±2℃湿度:65%±5%(清净大气中)预备通电时间:4天以上Vc:5.0V±1%VHHV(High):(Low):0.9V±1%0.2V±1%L(High):RRL(Low):750Ω±5%10kΩ±5%项目条件规格一氧化碳在100ppm中log(Rs(30ppm)/Rs(100ppm))log(30/100)log(Rs(300ppm)/Rs(100ppm))log(300/100)甲烷在3000ppm中Rs(3000ppm)/Rs(1000ppm)振动冲击频率:5~500HZ加速度:1.3G摇晃时间:40分钟高度:60cm冲击次数:3次试验后符合(C.气体感度特性)中的规格.联系方法:上海大毅经贸有限公司(日本FIS公司指定中国地区代理商)地址:上海市中山北路2911号中关村科技大厦1503~1504室电话:86-021-6223-8600传真:86-021-6223-8605。
玛纳斯县芦草沟园丰煤矿传感器标校记录表
序号传感器名称安装地点标校前示显值甲烷标定值示值误差报警浓度断电浓度是否断电
1 甲烷传感器总回风巷(风井)
2 甲烷传感器+1250水平B3煤层西
翼回风巷
3 甲烷传感器+1250水平B3煤层西
翼回采工作面
4 甲烷传感器+1250水平B3煤层东
翼回风口
5 甲烷传感器+1217水平石门机电设
备处
6 甲烷传感器+1217水平运输掘进
7 甲烷传感器+1150水平仓口
8 甲烷传感器+1150水平水仓
9 甲烷传感器+1217水平运输顺槽
10 甲烷传感器+1150水平机电硐硐室
11 甲烷传感器
备
注
标校人:标校时间:2011年月日
矿长:总工:
玛纳斯县芦草沟园丰煤矿传感器标校记录
2011年5月份。
