COD在线分析仪标定说明

密码：1475281、安装只有指定的专业技术人员才能进行安装工作。

确认电源处于断开状况下再接线，以避免发生触电及火灾。

仪器必须具备可靠的接地，避免发生触电及设备损坏。

仪器内部连接到外接系统（外接泵、阀）的控制线路必须使用RVV导线连接。

外接系统必须装有独立的电源总开关，并做出明确标识。

只有专业人员才能进行化学品的配制、运输和相关操作。

接触化学样品、标准试剂可能会有危险。

在接触任何化学品之前请再次阅读必要的安全手册，熟悉各种安全操作的规程。

在配制硫酸溶液时，只能把硫酸缓慢倒入水中，决不能把水倒入浓硫酸中！消解液和浓硫酸是强腐蚀液体，氯离子掩蔽剂硫酸汞是有毒化学品，人体不能直接接触，应严格按照使用规程进行操作。

要确认产品的额定电压和交流电源的电压一致，以避免发生伤害事故及火灾。

消解池/滴定池顶部的固定环位置应适中，不得使杯体受水平方向牵拉力，否则杯底部易断裂。

溢流管、废液管必须顺畅摆放，且出口端不得插入废液液面以下。

聚四氟乙烯管有弹性，安装、维护、添加试剂时应避免弹出液体。

2、操作只有受过培训的专职人员才可以进行仪器操作。

当仪器运行时，切勿触摸仪器工作部件，以防发生触电、烫伤等事故。

在产品运行时请不要取掉消解池保护罩。

仪器侧门里面是电气柜，必须专业人员才可以打开。

不要用湿手操作键盘或按钮，如因操作不当或仪器故障导致液体溢出并可能接触到仪器带电的部件，请立即断开电源，以避免触电。

只有专业人员才能进行化学品的配制、运输和相关操作。

接触化学样品、标准试剂可能会有危险。

在接触任何化学品之前请再次阅读必要的安全手册，熟悉各种安全操作的规程。

仪器测定分析后的废液具有一定的腐蚀性和毒性，应做好净化或回收处理。

3、维护只有指定的专业技术人员才能进行仪器维护工作，（请使用带绝缘保护的工具）以避免触电及受伤。

仪器的例行检查中电气类内容请委托专业电工进行。

在仪器连有外接系统的情况下，若只拔下仪器电源插头就进行维护工作，则有可能触电！必须同时断开外接系统的电源总开关，才能使仪器完全不可能带电。

COD测定仪的校正及其标定概述COD测定仪是用于测量水中化学需氧量（Chemical Oxygen Demand，COD）的设备。

COD是测量水中有机物的一种重要指标，其值反映了水体中有机物的含量和生化氧化能力。

因此，COD测定在环境监测和水处理中起着至关重要的作用。

准确的COD测定需要通过校正和标定来保证测量结果的准确性和可靠性。

COD测定仪的校正COD测定仪的校正一般分为两种类型：零点校正和斜率校正。

零点校正是指在测量装置中没有取样液的情况下进行调零（即将输出信号调整为零）。

斜率校正是指通过标定液对输出信号和标定液的COD浓度之间的关系进行校正。

常用的标定液有二氧化锰（MnO2）、高锰酸钾（KMnO4）和碳酸钠（Na2CO3）等。

零点校正在COD测定仪进行零点校正之前，需要先将测定装置清洗干净，以避免可能的残留影响到零点校正的准确性。

然后将测定仪的测量管道中加入纯净水，排除所有空气，并等待一段时间直到输出信号稳定。

此时认为输出信号为零并进行调零操作。

斜率校正在进行斜率校正之前，需要先准备好标定液。

标定液的COD浓度应该在测定范围内并且已经被认证为稳定可靠的。

常用的标定液有二氧化锰（MnO2）、高锰酸钾（KMnO4）和碳酸钠（Na2CO3）等。

在进行斜率校正之前，应先将标定液的COD值测量并记录下来。

根据标定液的COD浓度和实际测得的输出信号之间的关系，计算出斜率和截距并进行校正。

此时可以根据校正后的输出信号和所知的COD浓度建立一个线性回归方程，以后可通过该方程将输出信号转换为COD浓度。

COD测定仪的标定COD测定仪的标定是指使用已知浓度的标定液来检查仪器的准确性。

标度液的COD浓度应该在测定范围内，并且已经被认证为稳定可靠的。

标定可用于检测仪器的准确性以及检查处理样品中的污染物。

标定液应该和处理样品有类似的物理和化学性质，以确保标定液中的COD代表了处理样品期望的COD。

COD测定仪的标定通常可以通过两种方式进行：均相标定和异相标定。

COD测定仪使用说明
一、简介
二、操作原理
COD测定仪通常采用循环式烧结法来测试污水中有机物的含量，在这
种方法中，污水中的有机物被烧结为不可再生的物质，在光度波长为
630nm处，用影响溶液的彩色污染物的浓度来测定，从而计算出污水中的COD值。

三、安装
1.在安装COD测定仪之前，应检查所有接口和连接件，确保正确无误。

2.请将试剂、样品等物料放入COD测定仪操作柜内，将外部电源线接
入操作柜后，可以开启操作柜电源。

3.根据使用说明打开COD测定仪，并调整系统参数，启动系统即可进
行测定。

四、使用步骤
1.准备样品：将污水或土壤样品置入试管中，采用四分之一二氧化氯
作为氯化剂滴定，悬浮剂的加入量为10毫升每毫升样品，置于室温下搅
拌3-5分钟，暂时存放；
2.检测：将搅拌均匀的污水样品放入到COD测定仪样品管中，调节温
度至，180℃，开始加热，持续加热90分钟；
3.校正：在加热过程中，检查COD测定仪显示数据是否达标，如果有
偏差，请校正COD测定仪的温度参数，以确保数据准确；。

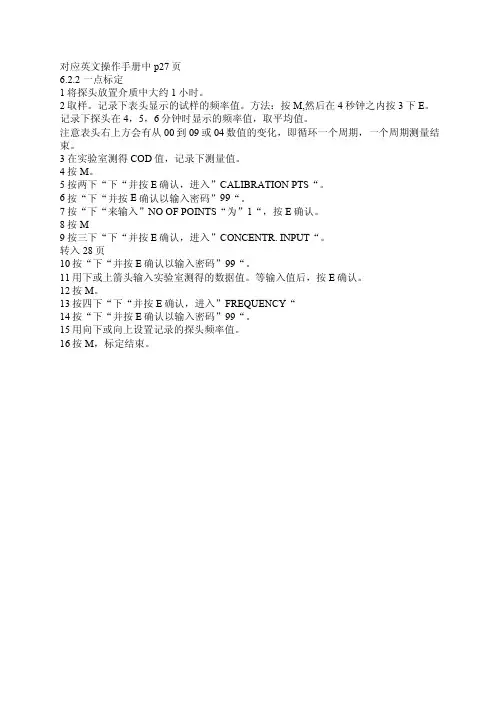

对应英文操作手册中p27页
6.2.2 一点标定
1将探头放置介质中大约1小时。

2取样。

记录下表头显示的试样的频率值。

方法：按M,然后在4秒钟之内按3下E。

记录下探头在4，5，6分钟时显示的频率值，取平均值。

注意表头右上方会有从00到09或04数值的变化，即循环一个周期，一个周期测量结束。

3在实验室测得COD值，记录下测量值。

4按M。

5按两下“下“并按E确认，进入”CALIBRATION PTS“。

6按“下“并按E确认以输入密码”99“。

7按“下“来输入”NO OF POINTS“为”1“，按E确认。

8按M
9按三下“下“并按E确认，进入”CONCENTR. INPUT“。

转入28页
10按“下“并按E确认以输入密码”99“。

11用下或上箭头输入实验室测得的数据值。

等输入值后，按E确认。

12按M。

13按四下“下“并按E确认，进入”FREQUENCY“
14按“下“并按E确认以输入密码”99“。

15用向下或向上设置记录的探头频率值。

16按M，标定结束。

COD在线检测仪使用说明书目录一、 JHC-Ш型CODcr在线检测仪使用说明书 (3)1. 主要技术指标 (3)2. 有机化合物的测定国标方法 (4)3. 仪器结构简介 (5)4. COD自动检测仪工作步骤 (6)5. 各子系统功能工况祥解 (9)6. 微机控制系统原理 (11)7. 主菜单选择及功能 (12)8. 仪器维护与保养 (13)9. 仪器故障显示及处理 (14)二、 COD 在线分析仪试剂配比 (15)三、易损易耗件一览表 (16)一、主要技术参数与特点1.技术参数测量范围(mg/L)：30~950（扩展型1000~4000或4000~10000）测量误差：≤±10%重复误差：≤±5%适用环境温度：5~40℃电源电压(v) ：220±10%功率（kw）：1.5主机类型：日本三菱公司原装PLC显示方式：彩色触摸显示屏打印机：16位微打（并行口）数据远传接口：RS232,Modem注：根据GB11914-89国家标准，检测COD在50mg/L以下的水样时，需要用低浓度标准溶液。

其测量误差大于本指标。

2.技术特点：⑴仪器测试原理、方法、步骤完全符合国家标准，检测数据准确可靠。

⑵仪器主机采用三菱PLC、彩色触摸屏，图形画面活泼多彩，生动直观，全中文显示，一目了然，操作更方便。

⑶仪器具有较强的远程通讯功能。

通过电话线或无线电与远程终端联系。

⑷仪器若发生故障，现场主机会自动拨通值班电话，向终端计算机报告故障情况。

终端计算机可随时拨通现场电话与现场主机通讯，监控现场仪器的工作情况，调取现场主机一月内任意时间的检测数据结果。

⑸仪器采用全气动移液、定量、加液结构，解决了强腐蚀性药剂对自控元器件的影响，使系统运行更可靠。

⑹仪器集水样采集与COD检测于一体，回流消解采用独特的风冷加静止水套冷却方式，无需自来水水源，使现场应用更为方便。

⑺由PLC控制的精密注射泵完成氧化还原滴定的数据计量，由光电信号准确测得滴定终点，使整个系统的精度、可靠性进一步提高。

COD在线分析仪标定说明一、标定的基本操作步骤①：将标样管（A）置于与量程对应的标准样品中。

步骤②：点击曲线管理界面中对应浓度后的“标定”按钮，仪器开始标定测试流程，待标定流程结束，标准样品的吸光度会显示在对应浓度后的吸光度方框内，标定完成后点击保存按钮，保存标定浓度对应的吸光度值，此时曲线会根据吸光度变化重新拟合。

注意：标定过程应遵循浓度由低至高的规则，为确保标定结果的准确性，每个浓度最好标定2次，以第二次标定所得吸光度为准。

二、标线的原理：每台分析仪器，都有自己的标准工作曲线。

标准工作曲线的准确性直接决定了分析仪表的基本性能和要求：准确。

每个已知浓度的标准样，都有一个对应的吸光度。

标定工作就是要把这些浓度的标样吸光度测试出来，输入到仪器里面的过程。

仪器通过自身的计算，会将这些浓度以及这些浓度的吸光度，自动生成一条线性方程，在平面坐标系上就是一条X与Y轴逐点对应的直线。

以下举例说明：根据上图可知，只需已知2个不同浓度标准样品的吸光度就可以确定一条工作曲线。

假设现在测试蒸馏水所得吸光度A0=0.9000，测试60mg/L的标准样品所得吸光度A60=0.6200；那么0-60mg/L样品的吸光度之差T60=0.9000-0.6200=0.2800，那么根据T60便可以求出T75的值：T75/0.2800=75/60求得：T75=0.3500；A75=A0 – T75=0.9000-0.3500=0.5500；A150=A75–T75=0.5500-0.3500=0.2000；两点标定的曲线，0-75段和75-150段吸光度梯度差T的值是相等的，曲线完全是一条直线，相关系数R= 1.0000；如果是三点标定的曲线，由于三个标准样品的吸光度很难落在同一条直线上，曲线前后段的T值也就稍有差别，如果线性较好的话（R>0.999），前后段的T值是相近的。

输入仪器测试所得的吸光度A0、A75、A150，仪器会自动拟合一条曲线，如下表：如果懂得上述原理，则可以用量程范围内任意浓度的标准样品来标定工作曲线，假设现有64mg/L和104mg/L的标准样品，把标准浓度75和150分别改为64和104，依次标定出来的曲线同样是准确的。

COD测定仪使用说明1、打开电源开关，左侧窗口显示U-3.1，左侧窗口现实H。

2、通过数字键盘输入测定人员编号，如07，左侧窗口显示U-3.1，右侧窗口显示H07.3、按ENTER，右侧窗口显示Cl。

4、按ENTER，右侧窗口显示L。

5、按ENTER，右侧窗口显示当前时间。

左侧窗口显示初始温度。

6、温度逐渐上升，约20分钟后稳定在165.1±0.2o C。

7、在升温的过程中完成以下操作a)配置空白样（向消解管内依次加入3ml去离子水，5ml催化剂，1ml氧化剂，盖塞摇匀）b)稀释水样c)取稀释后的水样3ml于消解管内d)向消解管内加入遮蔽剂（硫酸汞）1mle)向消解管内加入催化剂5mlf)向消解管内加入氧化剂1mlg)盖上塞子，摇匀h)取下塞子，将消解管敞口置于165加热孔中消解10分钟i)听到报警后取出冷却，此时管上部清澈底部有沉淀j)向消解管内加入2ml去离子水，盖塞摇匀，冷却至室温k)离心10分钟8、测定COD值9、按FUNC，显示F10、再按数字4，显示P，再按数字1，显示P111、按ENTER，显示A0，加入空白样，按ENTER，显示n0112、放出空白样，加入水样1，按ENTER，显示吸光度。

稳定后，按ENTER，显示COD13、按ENTER，显示n02，操作如上14、水样测试结束后，按键盘上的“·”，则打印出数据。

附1、配制遮蔽剂准确称取硫酸汞20g置于100ml容量瓶中加入80ml去离子水，加入10ml浓硫酸使其溶解，用去离子水定容，摇匀备用。

2、配制催化剂从专用催化剂中准确移取25ml置于250ml容量瓶中，用浓硫酸定容，摇匀备用。

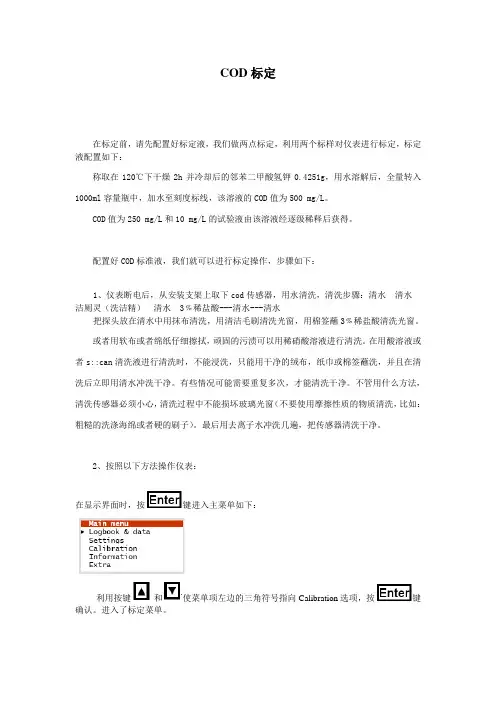

COD标定在标定前，请先配置好标定液，我们做两点标定，利用两个标样对仪表进行标定，标定液配置如下：称取在120℃下干燥2h并冷却后的邻苯二甲酸氢钾0.4251g，用水溶解后，全量转入1000ml容量瓶中，加水至刻度标线，该溶液的COD值为500 mg/L。

COD值为250 mg/L和10 mg/L的试验液由该溶液经逐级稀释后获得。

配置好COD标准液，我们就可以进行标定操作，步骤如下：1、仪表断电后，从安装支架上取下cod传感器，用水清洗，清洗步骤：清水---清水---洁厕灵（洗洁精）---清水---3﹪稀盐酸---清水---清水把探头放在清水中用抹布清洗，用清洁毛刷清洗光窗，用棉签蘸3﹪稀盐酸清洗光窗。

或者用软布或者绵纸仔细擦拭，顽固的污渍可以用稀硝酸溶液进行清洗。

在用酸溶液或者s::can清洗液进行清洗时，不能浸洗，只能用干净的绒布，纸巾或棉签蘸洗，并且在清洗后立即用清水冲洗干净。

有些情况可能需要重复多次，才能清洗干净。

不管用什么方法，清洗传感器必须小心，清洗过程中不能损坏玻璃光窗（不要使用摩擦性质的物质清洗，比如：粗糙的洗涤海绵或者硬的刷子）。

最后用去离子水冲洗几遍，把传感器清洗干净。

2、按照以下方法操作仪表：在显示界面时，按键进入主菜单如下：利用按键和使菜单项左边的三角符号指向Calibration选项，按键确认。

进入了标定菜单。

在Calibration菜单下有两个选项，我们选择Param Calibration（参数标定），按键确认。

进入参数标定菜单。

在Param Calibration菜单下，有两个选项，我们需要对CODeq进行标定，所以选择CODeq，按键确认。

进入了CODeq标定菜单。

进入了CODeq标定菜单后，出现以下界面。

Status: On和Off表明当前探头是否利用现场的标定。

成功地执行一个标定时，状态自动转换成On。

菜单项左边的三角符号指向Status，按键仪表会出现三个选项，我们选择Local Calibration.（现场标定），再按键。

COD仪器简单操作1，更换试剂（亚铁铵跟重铬酸钾）请做标定，请直接用全自动标定。

全自动标定是怎么做的呢？仪器都是在自动状态下运行的，主页面显示的是自动，这时应该把设备设置成手动状态下。

先请按主页面的设置，在按*字，在按密码147258，在按回车键，现应该是显示的红色页面，这时能看到有一个方框是黑色的边上是自动2个字，而另一个方框是空白的，边上是手动2个字，这时请按模式选择，这时手动边上的方框会是黑色的，这时回到主页仪器就是手动状态下了，在请按执行，按上下三角键找到全自动标定，按执行，弹出一个对话框，请按（是）。

这时仪器就开始预处理及标定了。

开始标定你就不要在看了可以去做别的事了。

设备标定完成就会回到自动下工作，如标定不好仪器就不能联网了证明标定失败了。

要注意的是全自动标定时要保证硫酸及蒸馏水一定要有的。

怎么抽试剂请到动作测试中去起动泵抽硫酸及蒸馏水。

因全自动标定有个预处理功能，它会起动重铬酸钾泵及硫酸亚铁铵泵进行更换管路中的老试剂，对蒸馏水及硫酸是不起动的。

如仪器已出现报警无蒸馏水试剂请加满蒸馏水之后需起动蒸馏水泵才能抽到水，如没抽就开始标定仪器就会报警无蒸馏水的。

因管路中是空的没有注满蒸馏水而标定时或做样时仪器是不知道管路中是有水的，起动抽水的时间只有10秒所以管路中都没加满水，也抽不到计量杯进行计量所以会报警。

2，标定的参数查看：请按主页面的设置，在按*字，在按密码，在按回车键，现应该是显示的红色页面，直接按下页，按上下三角键都可以，可查到标定的时间：亚铁铵时间与空白时间相差在10秒之内，说明蒸馏水比较好。

（包括加热时间设置，加硫酸时间设置，重铬酸钾浓度设置，采样杯数的设置，外接泵时间的设置）都在这个下页中。

修改空白值：如仪器测出值偏小可提高空白值。

理论上空白值加上多少个，COD值就高多少个。

同样减少空白值COD值也同样减少。

这是理论上的可能有点偏差。

3，如仪器报警无蒸馏水时，请加了蒸馏水之后到动作测试中找到纯水泵按执行，要把管路中充满试剂仪器才能工作。

在线COD分析仪操作规程本规程适用于哈希水质分析仪器（上海）有限公司CODmax plus sc 型化学需氧量在线自动监测仪的操作使用及维护保养。

一、仪表概况：1、仪表名称：COD水质分析仪。

2、仪表型号：CODmax plussc型化学需氧量在线监测仪。

3、仪表位号：AT-00302。

4、制造厂家：美国哈希公司。

5、工作温度：2~40℃。

6、技术指标：（1）电源要求：220V AC，50HZ。

（2）准确度：±8.0%。

（3）重复性：3.0%。

（4）仪表测量范围：0---200mg/l。

（5）串行口：RS232。

（6）消解时间：可选择5--120Min多种间隔。

（7）检测原理：重络酸钾氧化--光度法。

（8）清洗方式：自动清洗。

（9）标定方式：自动标定。

（10）零点漂移：±5mg/l（24小时）。

（11）量程漂移：±10mg/l（24小时）。

二、溶液配制：1、硫酸汞溶液下列步骤是为了防止被污染的化合物引起的干扰，这些干扰可能会影响COD的测量。

（1）往1升的量杯中投入100克物质B（硫酸汞（Ⅱ）ACS）。

（2）然后缓慢地加入800毫升纯净水，使用磁力搅拌器搅拌此悬浮液，搅拌2小时。

（3）用抽滤器（烧结玻璃滤器D1）进行抽滤，量杯中就剩下了黄色的沉淀。

（4）现在往量杯中再次缓慢加入800毫升蒸馏水重复冲洗循环。

（5）使用磁力搅拌器搅拌2小时后，用抽滤器（烧结玻璃滤器D1）抽滤。

第二次冲洗循环获得的抽滤水用于确定COD 浓度，根据中国标准实验室COD 测定方法。

2、 重铬酸钾溶液（1）首先往1升的量杯中加入700毫升的蒸馏水。

（2）用磁力搅拌器进行搅拌期间，往其中小心地加入95毫升的物质A （硫酸，95~97%ACS ）。

（3）一直搅拌直至溶液冷却到环境温度。

（4）继续搅拌同时往溶液中投入80克的物质B （重铬酸钾ACS ）。

（5）待重铬酸钾完全溶解后（溶液澄清），加入纯净水至1升。

COD在线分析仪使用说明-------使用前准备：1.检查COD在线分析仪的外观是否完好，并确保所有的接口都连接稳固。

2.检查仪器内的试剂和标准溶液是否充足，并确保其保存状态良好。

3.确保样品采集器正确安装，并检查样品采集器与分析仪之间的连接是否稳固。

操作步骤：1.打开COD在线分析仪的电源，并等待仪器自检完成后进入待机状态。

2.打开采样阀门，使样品流入分析仪的样品池中。

3.根据需要选择适当的测量模式，如手动、定时或连续测量模式。

4.设置测量参数，包括测量时间、反应温度和样品体积等。

5.启动测量程序，使仪器开始进行COD测量。

6.仪器会根据测量参数自动加入适量的试剂和标准溶液，然后开始进行化学反应。

7.反应完成后，仪器会自动读取样品的吸光度，并计算出COD浓度。

8.结果显示在仪器的屏幕上，并可以通过打印机或USB接口导出。

9.测量完成后，关闭采样阀门，清洗样品池，并关闭分析仪的电源。

注意事项：1.使用前，必须仔细阅读产品说明书并按照说明书的要求进行操作。

2.在操作过程中，必须佩戴防护手套和眼镜，避免试剂直接接触皮肤和眼睛。

3.避免在高温、潮湿或灰尘较多的环境下使用分析仪，以免影响仪器的正常运行。

4.定期检查仪器的试剂和标准溶液的有效期，如过期要及时更换。

5.每次使用后，要对仪器进行清洗和消毒，以保证仪器的精确性和长期稳定性。

总结：COD在线分析仪是一种方便、快速和准确测量水体COD的仪器。

通过正确使用和维护，可以保证仪器的稳定性和准确性。

在操作过程中，需要注意安全，防止试剂直接接触皮肤和眼睛，并保持仪器的干燥、清洁和正常运行。

COD在线分析仪在环境监测、水处理等领域具有重要的应用价值。

水质(COD)在线自动监测仪使用说明1. COD自动分析管理系统主界面开机后，系统软件自动运行，进入如下界面：进入主界面后，通过点击界面上的按钮，来实现不同的功能。

2．登陆在触摸屏上点击“登陆”按钮后，出现如下界面。

通过输入系统默认的原密码（原密码为lf），点击确定后，登陆系统成功，此时主界面如下。

在界面的右边区域出现了一些设置选项，通过点击不同的设置按钮可以实现不同的设置。

下面依次说明各个点击按钮的作用。

3．通道定义在界面上显示的通道号为实际的电磁阀的通道号，在修改通道定义时请确保输入的字符为整数。

4．时间定义5．试剂定义和试剂校正试剂容量定义和试剂存量校正的目的是提醒操作者当前各试剂的存量，如果三种试剂中大于或等于一种试剂容量为0，那么自动分析过程将不能继续。

操作者可以通过各试剂容量和存量值来判断是否需要加入试剂。

6．线性校正在本界面中按下“计算”按钮后，将自动绘制校正曲线，并根据最小二乘法计算校正直线的K值、b值以及相关系数。

按下“计算”按钮后显示界面如下。

在每台机器投入使用前，需要对每个光检盒进行线性校正，需要测量5个邻苯样本并确定它们吸光度（k＝1，b＝0的COD值）。

校正曲线第一步：测量吸光度时需要将k值设为1，b值设为0。

此时可以直接将上面显示界面中的k值、b值直接改为1和0，并按下“保存”按钮这样k值和b值就可以保存。

保存以后就可以退出本界面。

校正曲线第二步：取5个邻苯样本，进行COD分析，得出5个样本的吸光度值。

校正曲线第三步：将样本的吸光度值填入到下面界面中。

按下计算“按钮”后，进入校正直线界面。

在本界面中可以得到校正直线的k值、b值、相关系数值。

只有相关系数值大于0.99而且线性校正曲线图中的5个蓝色点非常靠近黑色的直线，这5个邻苯样本的吸光度值才有效，否则需要修改重新进行邻苯吸光度值的标定。

按下“保存”按钮后，保存计算后的k值、b值，然后就可以退出本界面。

7．工作参数在本界面中可以设定系统进行自动分析的工作时间等参数。

目录概况 (1)1 技术规格 (2)2 引言 (3)2.1 系统描述 (3)2.2 引用 (4)3 拆箱和安装 (5)3.1 拆箱和安装 (5)4 试剂与校准标液的准备 (8)4.1 试剂成份 (8)4.2 危险信息 (9)5 试运行分析仪 (11)5.1 上电操作 (11)5.2 参数设置 (12)6 检测 (13)6.1 检测步骤 (13)6.2 校准 (13)6.3 自动清洗 (13)6.4 手动冲洗 (13)6.5 暂停运行 (14)7 软件菜单系统 (15)7.1主界面 (15)7.2 服务界面 (15)7.3查询界面 (22)7.4用户管理界面 (23)7.5帮助菜单 (24)8 维护 (25)8.1分析仪常见故障及解决办法 (25)售后服务电话：400-650-3199概况安全预防措施尤其注意所有有关危险和谨慎问题的说明。

否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。

为确保设备本身提供的保护不被损坏，请勿使用任何本手册中未说明的方式安装该设备。

触电与灼伤预防当安装或维修接电设备时请务必：维护或修理前务必断开电源；按照地方或国家规则进行电力连接；尽可能使用接地故障断路器；在连续操作条件下将操作单元接地；化学药品第 3.2 节包括在线COD 分析仪所需的标准物质列表。

其中一些物质为有毒物质。

请处理这些化学或溶液的时候采取一定的预防措施。

售后服务电话：400-650-3199 第页11 技术规格以下为分析仪的标准配置参数，在未预先通知的情况下可能发生变化测量方法: 测量范围: 基于中国国家标准GB11914-89水质—化学需氧量测定---重铬酸钾法 10～1500mg/L测量不确定性: 精确性:>100mg/L时、<测量值的10%；<100mg/L时< ± 8mg/L重复性:>100mg/L时、<测量值的8% ；<100mg/L时± 8mg/L消解时间：在(5min～120min)之间，根据实际情况任意选择测量间隔时间: 30分钟、1、2、3、4……12小时或连续，也可由RS485串口触发校准: 自动校准的时间间隔可人工选择（自动校准的持续时间大约为50分钟）用户维护: 每月仅需1小时的维护时间试剂容量: 在连续测量、消解时间为30分钟、校正时间间隔为24小时的情况下，每套试剂可用1个月输出: RS485数字信号，国标协议环境温度: + 5℃～+ 40℃电源要求: 220 VAC ± 10%/50-60 Hz电耗: 大约100 VA尺寸:宽×高×深500 mm x 1400 mm x 350 mm质量: 25Kg其它: 自动清洗、自动记录数据、带图形显示售后服务电话：400-650-3199 第页2售后服务电话：400-650-3199 第 页3 2 引言2.1 系统描述警告：不能用蒸馏水或饮料替代试剂来运行仪器，这样有可能导致消解试管温度过高，从而发生爆炸的危险!图1 在线COD 分析仪1 2354679 810售后服务电话：400-650-3199 第 页4图2在线COD 分析仪局部1、电源开关2、显示屏3、仪器门4、出水口5、入水口6、采样板7、试剂瓶8、RS484串口9、电源线口 10、仪器外壳 11、液位检测试管 12、液位二光度计 13、液位一光度计 14、柱塞泵 15、排液阀 16、下高压阀 17、消解单元 18、光度计 19、阀岛 20、上高压阀21、空气阀2.2 引用本方法适于测量化学需氧量在 10～1500mg/L 范围内的废水。

便携cod测定仪的校正及标定方法介绍
便携cod测定仪是新设计的一款企业污染源废水专用检测仪器，可快速测定企业废水中的COD(化学需氧量)。

仪器界面设计简单大方，固定式多通道光路设计模式，可自动切换光源通道，使光源更加稳定，消除了传统手工转动的误差因素。

该款仪器可扩展性强，为后期企业增加检测参数提供了便利性，各参数的检测原理均符合环保行业认可方法，仪器以其检测快速、操作简单、成本低等特点，广泛应用于应急监测、污水处理、化工、制药、医院废水、食品、印染等行业废水检测方面，还可以应用于科研单位、大中专院校等机构的废水研究使用。

便携cod测定仪的校正及标定的方法：
1、校正：配制COD标准样品，并稀释至一定浓度，按照水样测量进行操作，在仪器上对应曲线下测量，以校验仪器准确度。

2、标定：所有出厂仪器都带有自定义标定功能，非专业人事请勿随意覆盖/删除仪器曲线。

如遇删除及其覆盖曲线，可用还原厂家设置功能还原曲线数据。

配制标准溶液，并按照操作说明操作，光标在选择曲线处按“设置”键，按照测定仪指引进行标准值输入标定曲线。

功能特点：
1、中文操作界面，大屏幕指引化菜单液晶显示。

2、可全屏翻页/查看/修改。

3、3个定时功能键，当前温度/到达时间闪烁鸣叫提醒，温控超
温可自动保护。

4、内存5条标准曲线件，95条可人为进行设定、保存和修改。

5、内置打印机，USB接口，可连接电脑上位操作。

6、单波长，波长为610nm，直接测定COD指标。

7、可用国家标准样品进行曲线自动计算建立。

8、冷光源，窄带干涉，光源寿命10万小时。

聚格环境cod在线说明书聚格环境COD在线说明书一、简介聚格环境是一种用于测量水样中化学需氧量（Chemical Oxygen Demand，简称COD）的仪器。

COD是指在一定条件下，水样中氧化剂氧化有机物所需消耗的氧的量，是评价水体中有机污染程度的重要指标之一。

COD在线分析仪器可以实时监测水体中的COD 含量，及时发现水体污染情况，为环境保护提供重要参考依据。

二、使用方法1. 准备工作：接通电源，确保仪器处于正常工作状态。

2. 样品处理：取一定量的水样，经过必要的前处理，如过滤、稀释等，使得样品适合于COD分析。

3. 标定：根据仪器的要求，选择合适的标准溶液，进行仪器的标定。

标定的目的是建立测量结果与实际COD浓度之间的关系，保证测量结果的准确性。

4. 采样：将处理过的样品注入仪器的采样池中。

5. 分析：启动仪器，选择合适的测量模式和参数，开始COD分析。

仪器会自动完成氧化反应，并测量氧化剂的消耗量。

6. 结果处理：根据仪器的显示结果，可以得到水样中的COD含量。

根据需要，可以将结果记录下来或导出到计算机中进行进一步处理。

三、注意事项1. 仪器的操作应在专业人员的指导下进行，确保操作的准确性和安全性。

2. 样品处理时应遵循相应的标准操作规程，保证样品的代表性和准确性。

3. 使用标准溶液时，应注意其保存条件和有效期，避免使用过期或受污染的标准溶液。

4. 仪器的清洁和维护应定期进行，保持仪器的正常工作状态。

5. 分析结果的解读应结合实际情况，避免误判或误导。

6. COD在线分析仪器在使用时需要连接相应的数据采集系统，确保数据的准确性和可靠性。

四、优势和应用领域1. 实时监测：COD在线分析仪器可以实时监测水体中的COD含量，及时掌握水体污染情况，有助于采取相应的污染防治措施。

2. 高精度：仪器采用先进的传感器和分析技术，具有较高的测量精度和稳定性。

3. 自动化：仪器具有自动化操作和数据处理功能，减少了人工操作的误差和工作量。

COD在线监测仪器原理及操作COD（化学需氧量）在线监测仪器是一种用于测量水体中有机物质的含量的仪器。

COD是衡量废水中有机物质负荷的一个指标，在环境保护和水处理过程中起着重要的作用。

COD在线监测仪器通过测量废水中的化学需氧量来判断水体污染的程度，并提供准确的数据用于评估和控制污染。

COD在线监测仪器的原理是根据化学需氧量的测定原理来进行的。

化学需氧量是指在一定条件下，有机物被氧化的总需氧量。

COD测定过程中，首先将待测水样中的有机物氧化成二氧化碳和水，然后根据氧化反应中消耗的氧气量来计算COD的值。

1.校准仪器：在使用之前，需要先校准仪器以确保准确度。

通常可通过使用标准溶液来进行校准，校准过程中需要按照仪器说明书中的要求进行操作。

2.准备样品：取一定量的待测水样，通常需要进行预处理以去除悬浮物和其他干扰物质。

可以采用过滤、沉淀或则稀释等方法来处理样品。

3.进行COD测定：将准备好的样品置于仪器中，按照仪器说明书中的要求进行操作。

通常是将样品加入反应器中，与氧气和催化剂反应一定时间，然后测量溶液中的氧气浓度变化来计算COD值。

4.数据分析和记录：仪器会提供COD测定结果，根据测定值可以判断水体的污染程度。

同时，需要将测定结果记录下来以备后续分析或参考。

1.仪器的日常维护：定期对仪器进行维护保养，如清洗和更换试剂等，以保证仪器的正常运行和测定结果的准确性。

2.样品的处理：样品的预处理对测定结果至关重要，需要根据样品的特性选择合适的处理方法。

3.仪器的灵敏度和范围：不同仪器的灵敏度和测量范围不同，需要根据实际需求选择合适的仪器。

总之，COD在线监测仪器是一种重要的水质监测工具，通过测定水体中的化学需氧量帮助评估和控制水体的污染程度。

正确操作和维护仪器可以保证测定结果的准确性，为环境保护和水处理提供科学依据。
