TR2311型铬法COD全自动在线分析仪说明书

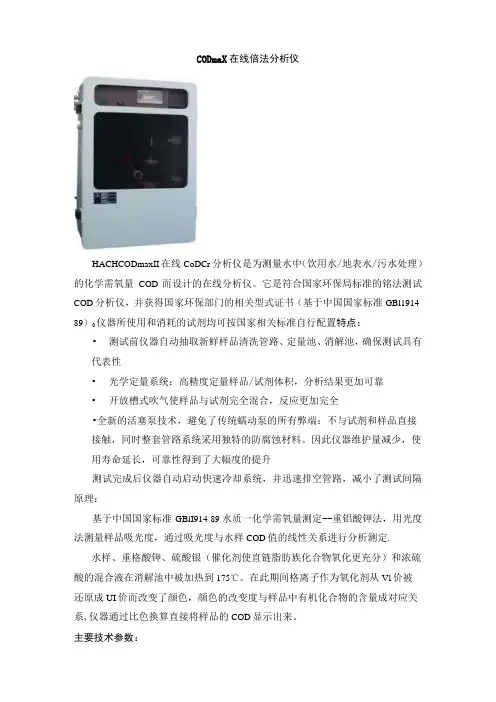

CODmaX在线倍法分析仪HACHCODmaxII在线CoDCr分析仪是为测量水中（饮用水/地表水/污水处理）的化学需氧量COD而设计的在线分析仪。

它是符合国家环保局标准的铭法测试COD分析仪，并获得国家环保部门的相关型式证书（基于中国国家标准GBl1914-89）0仪器所使用和消耗的试剂均可按国家相关标准自行配置特点：•测试前仪器自动抽取新鲜样品清洗管路、定量池、消解池，确保测试具有代表性•光学定量系统：高精度定量样品/试剂体积，分析结果更加可靠•开放槽式吹气使样品与试剂完全混合，反应更加完全•全新的活塞泵技术，避免了传统蠕动泵的所有弊端：不与试剂和样品直接接触，同时整套管路系统采用独特的防腐蚀材料。

因此仪器维护量减少，使用寿命延长，可靠性得到了大幅度的提升测试完成后仪器自动启动快速冷却系统，并迅速排空管路，减小了测试间隔原理：基于中国国家标准GBlI914-89水质一化学需氧量测定--重铝酸钾法，用光度法测量样品吸光度，通过吸光度与水样COD值的线性关系进行分析测定.水样、重格酸钾、硫酸银（催化剂使直链脂肪族化合物氧化更充分）和浓硫酸的混合液在消解池中被加热到175℃。

在此期间格离子作为氧化剂从Vl价被还原成UI价而改变了颜色，颜色的改变度与样品中有机化合物的含量成对应关系,仪器通过比色换算直接将样品的COD显示出来。

主要技术参数：测量范围：10〜5000mg/1COD三档量程：10~1500mg∕L,100（Γ3000mg∕L,150（Γ5000mg∕L满足不同水质的测量精确性：±10%；重复性：≤5%；最低检测限：3.3mg/L（校正曲线法）8mg∕L（空白法）消解时间:3、5、10、20、30、40、60、80、100或120分钟可选测量间隔时间：连续3、4...24小时,触发模式校准间隔：按选定间隔自动进行（持续时间：60min）清洗间隔：按选定间隔自动进行（持续时间：IOmin）服务间隔：24个月用户保养：保养间隔＞一个月，每月约1小时试剂消耗：约1个月连续测量状态自我监测：自我检测泄漏；仪器状态自我诊断输出：2路电流输出：0/4-20mA,最大负载500Ω继电器控制：2路24VIA继电器高低点控制（可定义仪器状态）服务接口：RS232数据通讯：标准MoDBUSRS485,可实现双向通讯和远程控制；显示：中英文大屏幕LCD图表显示；数据存储：2000组典型应用：工业污水、市政污水样品PH：1-12样品压力：开放槽，无压消解温度：175°C环境温度：+5o C~+40o C外壳：IP54（室内安装）电源要求:220VAC±10%∕50-60Hz电耗：大约IOoVA尺寸：宽X高乂深550mmX810mmx390mm重量：约25kg（不包括试剂）。

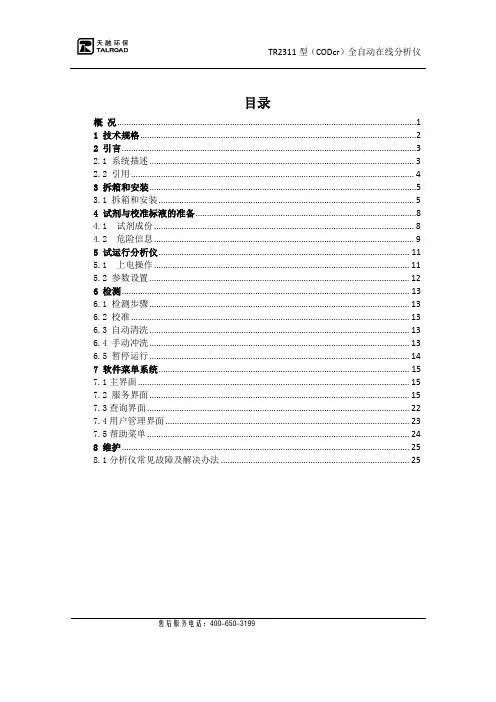

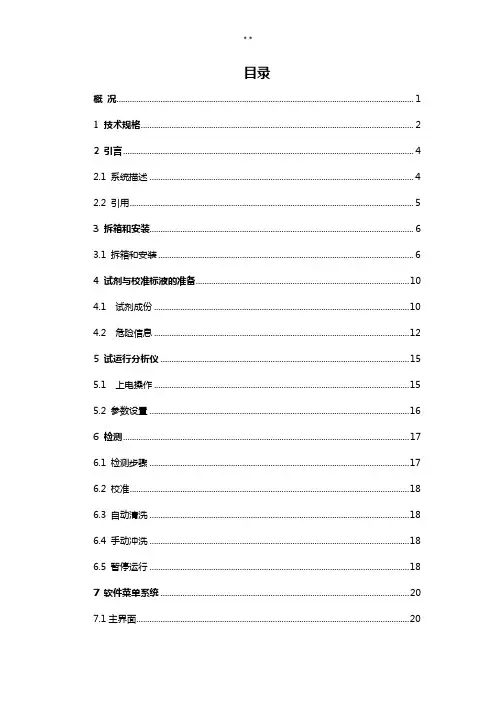

目录概况 (1)1 技术规格 (2)2 引言 (4)2.1 系统描述 (4)2.2 引用 (5)3 拆箱和安装 (6)3.1 拆箱和安装 (6)4 试剂与校准标液的准备 (10)4.1 试剂成份 (10)4.2 危险信息 (12)5 试运行分析仪 (15)5.1 上电操作 (15)5.2 参数设置 (16)6 检测 (17)6.1 检测步骤 (17)6.2 校准 (18)6.3 自动清洗 (18)6.4 手动冲洗 (18)6.5 暂停运行 (18)7 软件菜单系统 (20)7.1主界面 (20)7.2 服务界面 (20)7.3查询界面 (28)7.4用户管理界面 (29)7.5帮助菜单 (31)8 维护 (31)8.1分析仪常见故障及解决办法 (31)概况安全预防措施尤其注意所有有关危险和谨慎问题的说明。

否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。

为确保设备本身提供的保护不被损坏，请勿使用任何本手册中未说明的方式安装该设备。

触电与灼伤预防当安装或维修接电设备时请务必：维护或修理前务必断开电源；按照地方或国家规则进行电力连接；尽可能使用接地故障断路器；在连续操作条件下将操作单元接地；化学药品第3.2 节包括在线COD 分析仪所需的标准物质列表。

其中一些物质为有毒物质。

请处理这些化学或溶液的时候采取一定的预防措施。

1 技术规格以下为分析仪的标准配置参数，在未预先通知的情况下可能发生变化2 引言2.1 系统描述警告：不能用蒸馏水或饮料替代试剂来运行仪器，这样有可能导致消解试管温度过高，从而发生爆炸的危险!图1 在线COD 分析仪1 2354679 810* *图2在线COD 分析仪局部1、电源开关2、显示屏3、仪器门4、出水口5、入水口6、采样板7、试剂瓶8、RS484串口9、电源线口 10、仪器外壳 11、液位检测试管 12、液位二光度计 13、液位一光度计 14、柱塞泵 15、排液阀 16、下高压阀 17、消解单元 18、光度计 19、阀岛20、上高压阀21、空气阀2.2 引用1511 1416 171920 21 12 1318本方法适于测量化学需氧量在10～1500mg/L 范围内的废水。

COD在线检测仪使用说明书目录一、 JHC-Ш型CODcr在线检测仪使用说明书 (3)1. 主要技术指标 (3)2. 有机化合物的测定国标方法 (4)3. 仪器结构简介 (5)4. COD自动检测仪工作步骤 (6)5. 各子系统功能工况祥解 (9)6. 微机控制系统原理 (11)7. 主菜单选择及功能 (12)8. 仪器维护与保养 (13)9. 仪器故障显示及处理 (14)二、 COD 在线分析仪试剂配比 (15)三、易损易耗件一览表 (16)一、主要技术参数与特点1.技术参数测量范围(mg/L)：30~950（扩展型1000~4000或4000~10000）测量误差：≤±10%重复误差：≤±5%适用环境温度：5~40℃电源电压(v) ：220±10%功率（kw）：1.5主机类型：日本三菱公司原装PLC显示方式：彩色触摸显示屏打印机：16位微打（并行口）数据远传接口：RS232,Modem注：根据GB11914-89国家标准，检测COD在50mg/L以下的水样时，需要用低浓度标准溶液。

其测量误差大于本指标。

2.技术特点：⑴仪器测试原理、方法、步骤完全符合国家标准，检测数据准确可靠。

⑵仪器主机采用三菱PLC、彩色触摸屏，图形画面活泼多彩，生动直观，全中文显示，一目了然，操作更方便。

⑶仪器具有较强的远程通讯功能。

通过电话线或无线电与远程终端联系。

⑷仪器若发生故障，现场主机会自动拨通值班电话，向终端计算机报告故障情况。

终端计算机可随时拨通现场电话与现场主机通讯，监控现场仪器的工作情况，调取现场主机一月内任意时间的检测数据结果。

⑸仪器采用全气动移液、定量、加液结构，解决了强腐蚀性药剂对自控元器件的影响，使系统运行更可靠。

⑹仪器集水样采集与COD检测于一体，回流消解采用独特的风冷加静止水套冷却方式，无需自来水水源，使现场应用更为方便。

⑺由PLC控制的精密注射泵完成氧化还原滴定的数据计量，由光电信号准确测得滴定终点，使整个系统的精度、可靠性进一步提高。

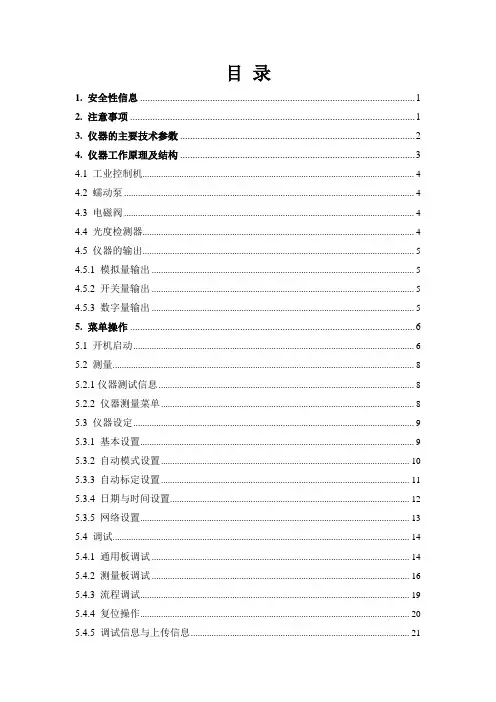

目录1. 安全性信息 (1)2. 注意事项 (1)3. 仪器的主要技术参数 (2)4. 仪器工作原理及结构 (3)4.1 工业控制机 (4)4.2 蠕动泵 (4)4.3 电磁阀 (4)4.4 光度检测器 (4)4.5 仪器的输出 (5)4.5.1 模拟量输出 (5)4.5.2 开关量输出 (5)4.5.3 数字量输出 (5)5. 菜单操作 (6)5.1 开机启动 (6)5.2 测量 (8)5.2.1仪器测试信息 (8)5.2.2 仪器测量菜单 (8)5.3 仪器设定 (9)5.3.1 基本设置 (9)5.3.2 自动模式设置 (10)5.3.3 自动标定设置 (11)5.3.4 日期与时间设置 (12)5.3.5 网络设置 (13)5.4 调试 (14)5.4.1 通用板调试 (14)5.4.2 测量板调试 (16)5.4.3 流程调试 (19)5.4.4 复位操作 (20)5.4.5 调试信息与上传信息 (21)5.5 标定 (21)5.5.1 逐点标定 (21)5.5.2 自动标定 (22)5.6 报表 (23)5.6.1 数据查询 (23)5.6.2 标定记录查询 (24)5.6.3 日志查询 (25)5.7 图表查询 (26)5.7.1 浓度趋势图 (26)5.7.2 标准曲线 (27)5.8 关于 (28)6. 仪器的标定原理 (30)6.1 仪器的标定原理 (30)6.2 标定仪器的方法 (30)7. 仪器的安装与调试 (31)7.1 仪器安装要求 (31)7.2 仪器的通电检查 (31)8. 仪器的运行 (32)8.1 仪器初次投入运行 (32)8.2 临时停止运行注意事项 (32)8.3 长期停止运行注意事项 (32)9 维护和故障处理 (33)9.1 维护 (33)9.2 可能出现的问题和故障处理 (33)1. 安全性信息1. 安全性信息在开箱、安装或操作仪器之前请完整地阅读本说明书，特别要注意所有的危险警示和注意事项。

COD测定仪使用说明1、打开电源开关，左侧窗口显示U-3.1，左侧窗口现实H。

2、通过数字键盘输入测定人员编号，如07，左侧窗口显示U-3.1，右侧窗口显示H07.3、按ENTER，右侧窗口显示Cl。

4、按ENTER，右侧窗口显示L。

5、按ENTER，右侧窗口显示当前时间。

左侧窗口显示初始温度。

6、温度逐渐上升，约20分钟后稳定在165.1±0.2o C。

7、在升温的过程中完成以下操作a)配置空白样（向消解管内依次加入3ml去离子水，5ml催化剂，1ml氧化剂，盖塞摇匀）b)稀释水样c)取稀释后的水样3ml于消解管内d)向消解管内加入遮蔽剂（硫酸汞）1mle)向消解管内加入催化剂5mlf)向消解管内加入氧化剂1mlg)盖上塞子，摇匀h)取下塞子，将消解管敞口置于165加热孔中消解10分钟i)听到报警后取出冷却，此时管上部清澈底部有沉淀j)向消解管内加入2ml去离子水，盖塞摇匀，冷却至室温k)离心10分钟8、测定COD值9、按FUNC，显示F10、再按数字4，显示P，再按数字1，显示P111、按ENTER，显示A0，加入空白样，按ENTER，显示n0112、放出空白样，加入水样1，按ENTER，显示吸光度。

稳定后，按ENTER，显示COD13、按ENTER，显示n02，操作如上14、水样测试结束后，按键盘上的“·”，则打印出数据。

附1、配制遮蔽剂准确称取硫酸汞20g置于100ml容量瓶中加入80ml去离子水，加入10ml浓硫酸使其溶解，用去离子水定容，摇匀备用。

2、配制催化剂从专用催化剂中准确移取25ml置于250ml容量瓶中，用浓硫酸定容，摇匀备用。

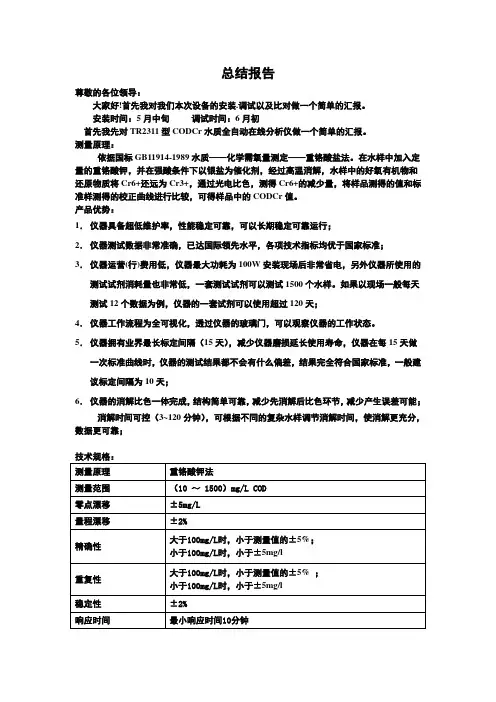

总结报告尊敬的各位领导：大家好!首先我对我们本次设备的安装.调试以及比对做一个简单的汇报。

安装时间：5月中旬调试时间：6月初首先我先对TR2311型CODCr水质全自动在线分析仪做一个简单的汇报。

测量原理：依据国标GB11914-1989水质——化学需氧量测定——重铬酸盐法。

在水样中加入定量的重铬酸钾，并在强酸条件下以银盐为催化剂，经过高温消解，水样中的好氧有机物和还原物质将Cr6+还远为Cr3+，通过光电比色，测得Cr6+的减少量，将样品测得的值和标准样测得的校正曲线进行比较，可得样品中的CODCr值。

产品优势：1．仪器具备超低维护率，性能稳定可靠，可以长期稳定可靠运行；2．仪器测试数据非常准确，已达国际领先水平，各项技术指标均优于国家标准；3．仪器运营(行)费用低，仪器最大功耗为100W安装现场后非常省电，另外仪器所使用的测试试剂消耗量也非常低，一套测试试剂可以测试1500个水样。

如果以现场一般每天测试12个数据为例，仪器的一套试剂可以使用超过120天；4．仪器工作流程为全可视化，透过仪器的玻璃门，可以观察仪器的工作状态。

5．仪器拥有业界最长标定间隔（15天），减少仪器磨损延长使用寿命，仪器在每15天做一次标准曲线时，仪器的测试结果都不会有什么偏差，结果完全符合国家标准，一般建议标定间隔为10天；6．仪器的消解比色一体完成，结构简单可靠，减少先消解后比色环节，减少产生误差可能；消解时间可控（3~120分钟），可根据不同的复杂水样调节消解时间，使消解更充分，数据更可靠；技术规格：测量原理重铬酸钾法测量范围（10 ～ 1500）mg/L COD零点漂移±5mg/L量程漂移±2%精确性大于100mg/L时，小于测量值的±5%；小于100mg/L时，小于±5mg/l重复性大于100mg/L时，小于测量值的±5%；小于100mg/L时，小于±5mg/l稳定性±2%响应时间最小响应时间10分钟最小测量周期18分钟校准周期3天环境温度（5～40）℃相对湿度≤90%工作条件无显著振动及电磁干扰，避免阳光直射输入10路继电器信号采集根据需要可增加AI模拟量采集单元信号输出RS232，支持MODBUS RTU，（4-20）mA显示方式5寸触摸液晶屏外形尺寸525(D)x 1600(H) x 400(W)（单位：mm）重量约35 kg（不含试剂）电源（220±22）VAC （50±1） Hz功率100W运行流程：仪器采用耐腐，耐高温多通道进样阀岛，采集水样和反应试剂，经过活塞泵精确光学定量后，有消解阀把定量好的水样和试剂送入反应池，加热到175℃进行高温消解，消解结束后，经过光电比色换算出测试水样的COD值。

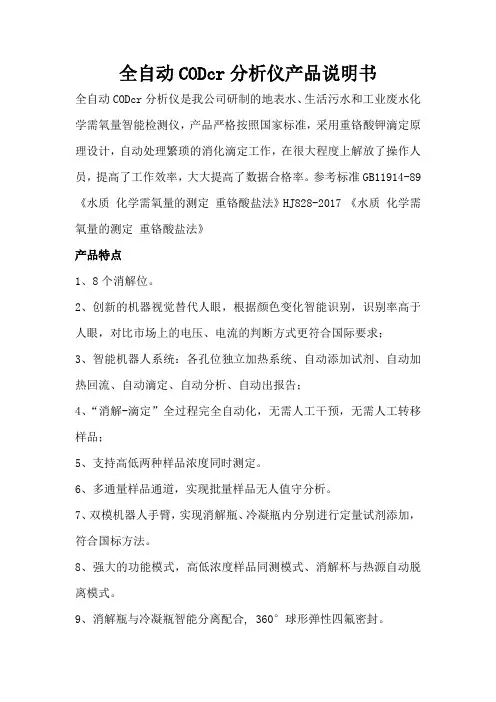

全自动CODcr分析仪产品说明书
全自动CODcr分析仪是我公司研制的地表水、生活污水和工业废水化学需氧量智能检测仪，产品严格按照国家标准，采用重铬酸钾滴定原理设计，自动处理繁琐的消化滴定工作，在很大程度上解放了操作人员，提高了工作效率，大大提高了数据合格率。

参考标准GB11914-89 《水质化学需氧量的测定重铬酸盐法》HJ828-2017 《水质化学需氧量的测定重铬酸盐法》
产品特点
1、8个消解位。

2、创新的机器视觉替代人眼，根据颜色变化智能识别，识别率高于人眼，对比市场上的电压、电流的判断方式更符合国际要求；
3、智能机器人系统：各孔位独立加热系统、自动添加试剂、自动加热回流、自动滴定、自动分析、自动出报告；
4、“消解-滴定”全过程完全自动化，无需人工干预，无需人工转移样品；
5、支持高低两种样品浓度同时测定。

6、多通量样品通道，实现批量样品无人值守分析。

7、双模机器人手臂，实现消解瓶、冷凝瓶内分别进行定量试剂添加，符合国标方法。

8、强大的功能模式，高低浓度样品同测模式、消解杯与热源自动脱离模式。

9、消解瓶与冷凝瓶智能分离配合, 360°球形弹性四氟密封。

10、循环水冷凝，冷凝更加充分恒定，连续消解分析不受环境、加热等温度影响。

11、安全保护运行，消解样品自动识别，无样品试剂误操作保护。

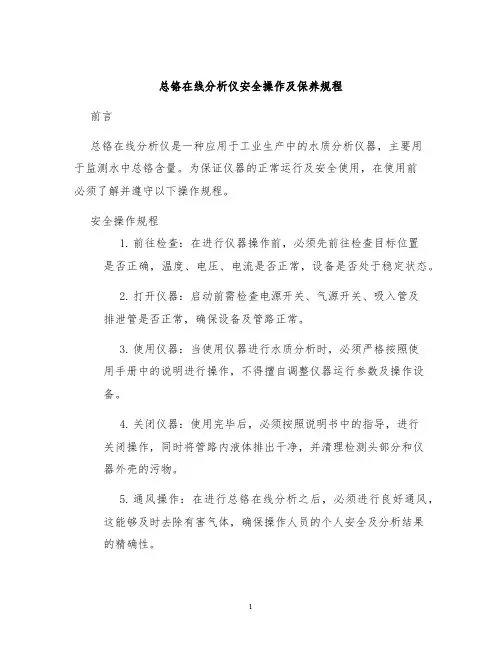

总铬在线分析仪安全操作及保养规程前言总铬在线分析仪是一种应用于工业生产中的水质分析仪器，主要用于监测水中总铬含量。

为保证仪器的正常运行及安全使用，在使用前必须了解并遵守以下操作规程。

安全操作规程1.前往检查：在进行仪器操作前，必须先前往检查目标位置是否正确，温度、电压、电流是否正常，设备是否处于稳定状态。

2.打开仪器：启动前需检查电源开关、气源开关、吸入管及排泄管是否正常，确保设备及管路正常。

3.使用仪器：当使用仪器进行水质分析时，必须严格按照使用手册中的说明进行操作，不得擅自调整仪器运行参数及操作设备。

4.关闭仪器：使用完毕后，必须按照说明书中的指导，进行关闭操作，同时将管路内液体排出干净，并清理检测头部分和仪器外壳的污物。

5.通风操作：在进行总铬在线分析之后，必须进行良好通风，这能够及时去除有害气体，确保操作人员的个人安全及分析结果的精确性。

保养规程1.周期性检查：定期进行设备检查，必要时进行维护服务，保证仪器正常运行，延长使用寿命。

2.设备清洗：必须定期将外壳、检测头、传感器等部分进行清洗与消毒，同时维护检测仪器的光路，防止灰尘或其它杂物附着影响检测精度。

3.部件防水：由于使用环境有水环境，需定期维护仪器部件，必要时保护仪器部分，防止水分渗入影响仪器性能。

4.维护记录：在使用过程中，要及时记录操作人员姓名，时间，及时维护记录表格，进行有效管理和跟进，对于必需维护服务情况进行及时处理。

5.回收设备：如发现仪器存在问题，请及时停止使用，按照说明书中的指导，将设备回收维修。

总结总铬在线分析仪是一款特殊仪器，使用时必须注意安全操作和保养，以提高仪器性能及准确分析数据的精度。

通过以上规程提醒操作人员以及维护人员，能够有效保证操作者的人身安全，越来越有效地推进工艺技术的发展。

目录概况 (1)1 技术规格 (2)2 引言 (3)2.1 系统描述 (3)2.2 引用 (4)3 拆箱和安装 (5)3.1 拆箱和安装 (5)4 试剂与校准标液的准备 (8)4.1 试剂成份 (8)4.2 危险信息 (9)5 试运行分析仪 (11)5.1 上电操作 (11)5.2 参数设置 (12)6 检测 (13)6.1 检测步骤 (13)6.2 校准 (13)6.3 自动清洗 (13)6.4 手动冲洗 (13)6.5 暂停运行 (14)7 软件菜单系统 (15)7.1主界面 (15)7.2 服务界面 (15)7.3查询界面 (22)7.4用户管理界面 (23)7.5帮助菜单 (24)8 维护 (25)8.1分析仪常见故障及解决办法 (25)售后服务电话：400-650-3199概况安全预防措施尤其注意所有有关危险和谨慎问题的说明。

否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。

为确保设备本身提供的保护不被损坏，请勿使用任何本手册中未说明的方式安装该设备。

触电与灼伤预防当安装或维修接电设备时请务必：维护或修理前务必断开电源；按照地方或国家规则进行电力连接；尽可能使用接地故障断路器；在连续操作条件下将操作单元接地；化学药品第 3.2 节包括在线COD 分析仪所需的标准物质列表。

其中一些物质为有毒物质。

请处理这些化学或溶液的时候采取一定的预防措施。

售后服务电话：400-650-3199 第页11 技术规格以下为分析仪的标准配置参数，在未预先通知的情况下可能发生变化测量方法: 测量范围: 基于中国国家标准GB11914-89水质—化学需氧量测定---重铬酸钾法 10～1500mg/L测量不确定性: 精确性:>100mg/L时、<测量值的10%；<100mg/L时< ± 8mg/L重复性:>100mg/L时、<测量值的8% ；<100mg/L时± 8mg/L消解时间：在(5min～120min)之间，根据实际情况任意选择测量间隔时间: 30分钟、1、2、3、4……12小时或连续，也可由RS485串口触发校准: 自动校准的时间间隔可人工选择（自动校准的持续时间大约为50分钟）用户维护: 每月仅需1小时的维护时间试剂容量: 在连续测量、消解时间为30分钟、校正时间间隔为24小时的情况下，每套试剂可用1个月输出: RS485数字信号，国标协议环境温度: + 5℃～+ 40℃电源要求: 220 VAC ± 10%/50-60 Hz电耗: 大约100 VA尺寸:宽×高×深500 mm x 1400 mm x 350 mm质量: 25Kg其它: 自动清洗、自动记录数据、带图形显示售后服务电话：400-650-3199 第页2售后服务电话：400-650-3199 第 页3 2 引言2.1 系统描述警告：不能用蒸馏水或饮料替代试剂来运行仪器，这样有可能导致消解试管温度过高，从而发生爆炸的危险!图1 在线COD 分析仪1 2354679 810售后服务电话：400-650-3199 第 页4图2在线COD 分析仪局部1、电源开关2、显示屏3、仪器门4、出水口5、入水口6、采样板7、试剂瓶8、RS484串口9、电源线口 10、仪器外壳 11、液位检测试管 12、液位二光度计 13、液位一光度计 14、柱塞泵 15、排液阀 16、下高压阀 17、消解单元 18、光度计 19、阀岛 20、上高压阀21、空气阀2.2 引用本方法适于测量化学需氧量在 10～1500mg/L 范围内的废水。

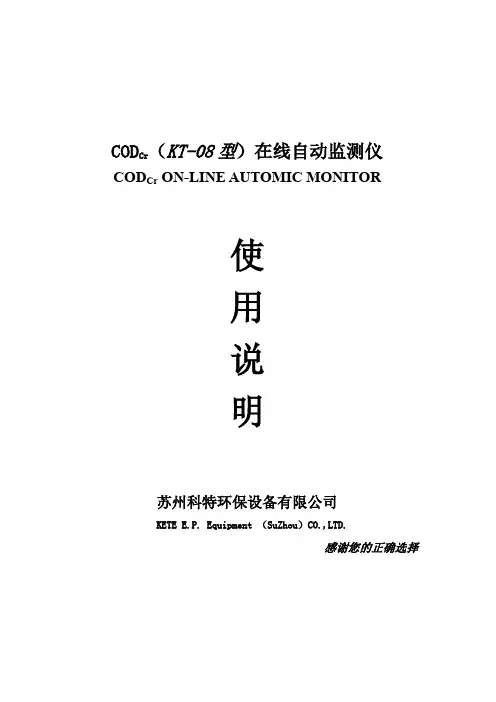

COD Cr（KT-08型）在线自动监测仪COD Cr ON-LINE AUTOMIC MONITOR使用说明苏州科特环保设备有限公司KETE E.P. Equipment （SuZhou）CO.,LTD.感谢您的正确选择目录第一章安全预防措施特别声明 (1)1.1 总则 (1)1.2 触电与灼伤预防 (1)1.3 化学药品危险预防 (1)第二章技术规格 (2)第三章系统概述 (3)3.1 应用 (3)3.2 系统描述 (3)3.3 电气器件 (3)3.4 基本原理 (3)3.5 检测步骤 (4)第四章拆箱和安装 (5)4.1 拆箱 (5)4.2 安装 (5)4.2.1 监测子站房建设 (5)4.2.2 监测子站房室内要求 (6)4.2.3 安装 (6)第五章试剂 (10)5.1 硫酸汞溶液（试剂1） (10)5.2 铬试剂溶液（试剂2） (11)5.3 硫酸银溶液（试剂3） (12)5.4 标一标准溶液（0mg/L） (12)5.5 标样储备液（2000mg/L） (13)5.6 标二标准溶液（100mg/L） (13)5.7 试剂的使用与保存 (13)5.8 稳定性和反应性 (13)5.9 试剂的放置 (14)5.10 废液处理 (14)第六章仪器操作 (15)6.1 仪器初始化 (15)6.2 校准 (15)6.3 清洗 (15)6.4 测量 (15)6.5 触摸屏介绍 (16)6.5.1 数据设置方法 (16)6.5.2 指令输入与生效显示 (16)6.5.3 屏幕操作 (16)第七章故障维修 (32)第八章日常维护 (34)第一章安全预防措施特别声明1.1 总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。

对于自行拆卸的仪器,公司将不再提供免费售后服务。

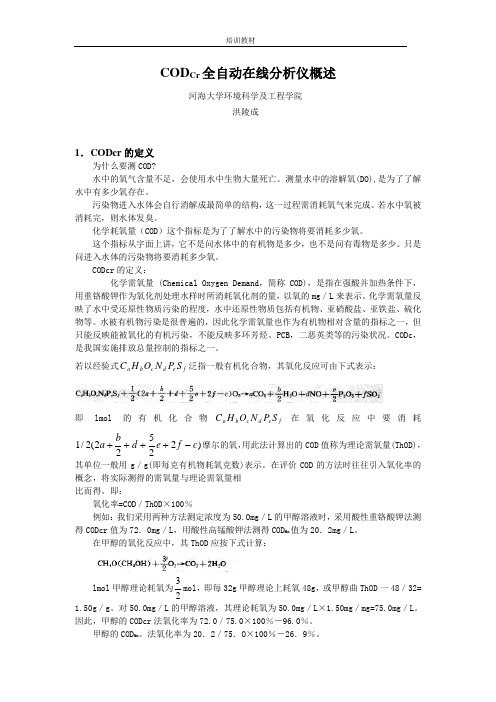

COD Cr 全自动在线分析仪概述河海大学环境科学及工程学院洪陵成1． C ODcr 的定义为什么要测COD?水中的氧气含量不足，会使用水中生物大量死亡。
