压铸件的缺陷分析压铸是一种高效率的金属成型工艺，广泛应用于汽车、电子、航空、机器制造等领域。
然而，压铸件在生产过程中常常会出现各种缺陷，这些缺陷会影响产品的质量、性能和寿命。
本文将详细分析压铸件的几何缺陷、表面缺陷和内部缺陷。
1. 几何缺陷几何缺陷是压铸件中最常见的缺陷之一。
这类缺陷主要包括尺寸偏差、形状不规则、位置偏移等。
（1）尺寸偏差：压铸件的尺寸与设计要求存在偏差。
原因可能包括模具制造误差、压铸温度过高、压力不均匀等。
（2）形状不规则：压铸件的表面形状与设计要求不一致。
原因可能包括模具磨损、浇口设计不合理等。
（3）位置偏移：压铸件在模具中的位置出现偏差。
原因可能包括模具松动、压射头磨损等。

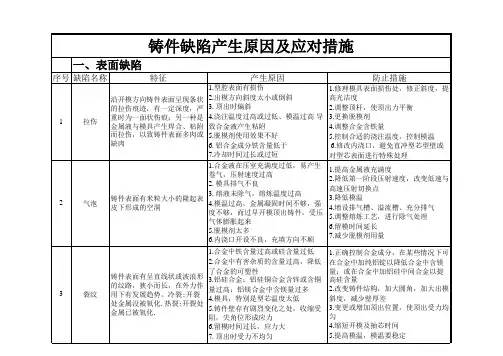

2. 表面缺陷表面缺陷主要包括气孔、夹杂、裂纹等。
（1）气孔：压铸件表面出现圆形或椭圆形孔洞，直径通常在0.5~1.0mm之间。
原因可能包括模具温度过低、金属原料不纯等。
（2）夹杂：压铸件表面出现黑色或褐色斑点，直径通常在0.1~0.3mm 之间。
原因可能包括原料不纯、模具温度过高、压铸速度过快等。
（3）裂纹：压铸件表面出现垂直于应力方向、宽度在0.1mm左右的微小凹槽或裂纹。
原因可能包括模具温度过高、金属材料脆性大等。
3. 内部缺陷内部缺陷主要包括晶粒间距、偏析、缩松等。
（1）晶粒间距：压铸件晶粒分布不均匀，晶粒大小不一，导致力学性能下降。
原因可能包括冷却速度过慢、浇口设计不合理等。
（2）偏析：压铸件中化学成分分布不均匀，出现局部富集或贫乏的现象。
原因可能包括冷却速度过快、压力不均匀等。
（3）缩松：压铸件内部出现直径在0.3~1.0mm之间的微小孔洞或缝隙。
原因可能包括浇口设计不合理、压力不足等。
针对以上缺陷，可以采取以下解决方案：1. 几何缺陷：通过提高模具制造精度、优化压铸工艺参数（如控制压铸温度和压力）、定期检查和维修模具等方式来减少尺寸偏差、形状不规则和位置偏移等问题。
2. 表面缺陷：通过提高模具温度、选用高质量原料、优化压铸工艺参数（如降低压铸速度）等方式来减少气孔、夹杂和裂纹等问题。
产生原因分析判断及解决办法1、金属液浇注温度低或模具温度低；2、合金成分不符合标准，流动性差；3、金属液分股填充，熔合不良；4、浇口不合理，流程太长；5、填充速度低或排气不良；6、压射比压偏低。
1、产品发黑，伴有流痕。
适当提高浇注温度和模具温度；2、改变合金成分，提高流动性；3、烫模件看铝液流向，金属液碰撞产生冷隔出现一般为涡旋状，伴有流痕。
改进浇注系统，改善内浇口的填充方向。
另外可在铸件边缘开设集渣包以改善填充条件；4、伴有远端压不实。
更改浇口位置和截面积，改善排溢条件，增大溢流量；5、产品发暗，经常伴有表面气泡。
提高压射速度，6、铸件整体压不实。
提高比压（尽量不采用）。
缺陷1 ---- 冷隔缺陷现象：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。
其他名称：冷接（对接）缺陷2 ---- 擦伤其他名称：拉伤、拉痕、粘模伤痕缺陷现象：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面甚至产生裂纹。
产生原因 分析判断及解决办法 1、型芯、型壁的铸造斜度太小或出现倒斜度； 2、型芯、型壁有压痕； 3、合金粘附模具；4、铸件顶出偏斜，或型芯轴线偏斜；5、型壁表面粗糙；6、涂料常喷涂不到；7、铝合金中含铁量低于0.6%； 8、合金浇注温度高或模具温度太高；9、浇注系统不正确， 直接冲击型壁或型芯 ； 10、填充速度太高；11、型腔表面未氮化。
1、产品一般拉出亮痕，不起毛。
修正模具，保证制造斜度； 2、产生拉毛甚至拉裂。
打光压痕、更换型芯或焊补型壁； 3、拉伤起毛。
抛光模具； 4、单边大面积拉伤，顶出时有异声修正模具结构； 5、拉伤为细条状，多条。
打磨抛光表面； 6、模具表面过热，均匀粘铝。
涂料用量薄而均匀，不能漏喷涂料； 7、型腔表面粘附铝合金。
适当增加含铁量至0.6~0.8%；8、型腔表面粘附铝合金，尤其是内浇口附近。
压铸件常见缺陷产生原因及防治措施汇总一、压铸件表面有花纹，并有金属流痕迹产生原因：1、通往铸件进口处流道太浅。
2、压射比压太大，致使金属流速过高，引起金属液的飞溅。
调整方法：1、加深浇口流道。
2、减少压射比压。
二、铸件表面有细小的凸瘤产生原因：1、表面粗糙。
2、型腔内表面有划痕或凹坑、裂纹产生。
调整方法：1、抛光型腔。
2、更换型腔或修补。
三、压铸件表面有推杆印痕，表面不光洁，粗糙产生原因：1、推件杆(顶杆)太长;2、型腔表面粗糙，或有杂物。
调整方法：1、调整推件杆长度。
2、抛光型腔，清除杂物及油污。
四、铸件表面有裂纹或局部变形产生原因：1、顶料杆分布不均或数量不够，受力不均：2、推料杆固定板在工作时偏斜，致使一面受力大，一面受力小，使产品变形及产生裂纹。
3、铸件壁太薄，收缩后变形。
调整方法：1、增加顶料杆数量，调整其分布位置，使铸件顶出受力均衡。
2、调整及重新安装推杆固定板。
五、压铸件表面有气孔产生原因：1、润滑剂太多。
2、排气孔被堵死，气孔排不出来。
调整方法：1、合理使用润滑剂。
2、增设及修复排气孔，使其排气通畅。
六、压铸件表面有缩孔产生原因：压铸件工艺性不合理，壁厚薄变化太大。
金属液温度太高。
调整方法：1、在壁厚的地方，增加工艺孔，使之薄厚均匀。
2、降低金属液温度。
七、压铸件外轮廓不清晰，成不了形，局部欠料产生原因：1、压铸机压力不够，压射比压太低。
2、进料口厚度太大;3、浇口位置不正确，使金属发生正面冲击。
调整方法：1、更换压铸比压大的压铸机; 2、减小进料口流道厚度;3、改变浇口位置，防止对铸件正面冲击。
八、压铸件部分未成形，型腔充不满产生原因：1、压铸模温度太低;2、金属液温度低;3、压机压力太小，4、金属液不足，压射速度太高;5、空气排不出来。
调整方法：1、2、提高压铸模，金属液温度;3、更换大压力压铸机。
4、加足够的金属液，减小压射速度，加大进料口厚度。
九、压铸件锐角处充填不满产生原因：1、内浇口进口太大;2、压铸机压力过小;3、锐角处通气不好，有空气排不出来。
