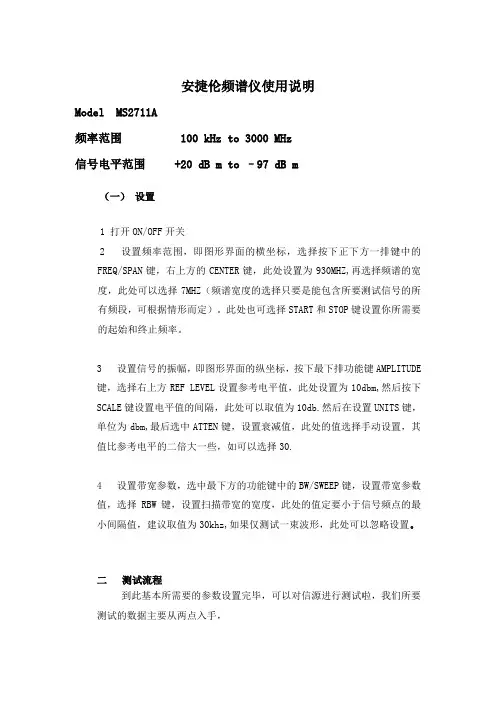

安捷伦频谱仪使用说明Model MS2711A频率范围 100 kHz to 3000 MHz信号电平范围 +20 dB m to –97 dB m(一)设置1 打开ON/OFF开关2 设置频率范围,即图形界面的横坐标,选择按下正下方一排键中的FREQ/SPAN键,右上方的CENTER键,此处设置为930MHZ,再选择频谱的宽度,此处可以选择7MHZ(频谱宽度的选择只要是能包含所要测试信号的所有频段,可根据情形而定)。
此处也可选择START和STOP键设置你所需要的起始和终止频率。
3 设置信号的振幅,即图形界面的纵坐标,按下最下排功能键AMPLITUDE键,选择右上方REF LEVEL设置参考电平值,此处设置为10dbm,然后按下SCALE键设置电平值的间隔,此处可以取值为10db.然后在设置UNITS键,单位为dbm,最后选中ATTEN键,设置衰减值,此处的值选择手动设置,其值比参考电平的二倍大一些,如可以选择30.4 设置带宽参数,选中最下方的功能键中的BW/SWEEP键,设置带宽参数值,选择RBW键,设置扫描带宽的宽度,此处的值定要小于信号频点的最小间隔值,建议取值为30khz,如果仅测试一束波形,此处可以忽略设置。
二测试流程到此基本所需要的参数设置完毕,可以对信源进行测试啦,我们所要测试的数据主要从两点入手,(一) MU侧信号电平值的测试1)测试HDL输出地电平值,理论值趋近于0dbm,用双工头1/2跳线于频谱仪的RF口对接,打开频谱仪开关,按回车,在屏幕显示出波形图,再按回车,然后按MARKER键,选中M1(此时M1是出于ON状态,其他的M处于OFF状态),再选择MARKER TO PEAK 键读取此时的峰值,就是你所要测试的信号电平值。
然后按下回车键正下方的SINGLE CONT键锁定峰值,如需要可以将其保存下来,按下SAVE DISPLY 键将其保存为容易识别的名字。
以此类推,分别测试光模块的主备信号值,和从信号的电平值,测试光模块主备信号值时射频跳线接在IN口对应点,测量从信号时射频线接在从光模块对应的IN(如有衰减器,测量时包含在内)口处,测试结果两者之间的差值在6db左右。

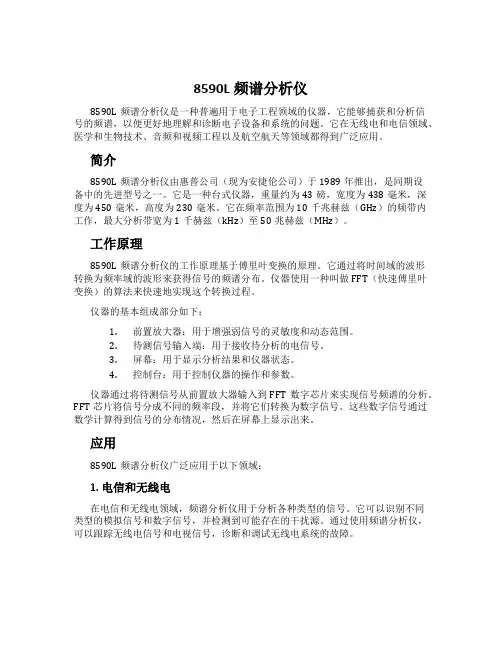

8590L频谱分析仪8590L频谱分析仪是一种普遍用于电子工程领域的仪器,它能够捕获和分析信号的频谱,以便更好地理解和诊断电子设备和系统的问题。
它在无线电和电信领域、医学和生物技术、音频和视频工程以及航空航天等领域都得到广泛应用。
简介8590L频谱分析仪由惠普公司(现为安捷伦公司)于1989年推出,是同期设备中的先进型号之一。
它是一种台式仪器,重量约为43磅,宽度为438毫米,深度为450毫米,高度为230毫米。
它在频率范围为10千兆赫兹(GHz)的频带内工作,最大分析带宽为1千赫兹(kHz)至50兆赫兹(MHz)。
工作原理8590L频谱分析仪的工作原理基于傅里叶变换的原理。
它通过将时间域的波形转换为频率域的波形来获得信号的频谱分布。
仪器使用一种叫做FFT(快速傅里叶变换)的算法来快速地实现这个转换过程。
仪器的基本组成部分如下:1.前置放大器:用于增强弱信号的灵敏度和动态范围。
2.待测信号输入端:用于接收待分析的电信号。
3.屏幕:用于显示分析结果和仪器状态。
4.控制台:用于控制仪器的操作和参数。
仪器通过将待测信号从前置放大器输入到FFT数字芯片来实现信号频谱的分析。
FFT芯片将信号分成不同的频率段,并将它们转换为数字信号。
这些数字信号通过数学计算得到信号的分布情况,然后在屏幕上显示出来。
应用8590L频谱分析仪广泛应用于以下领域:1. 电信和无线电在电信和无线电领域,频谱分析仪用于分析各种类型的信号。
它可以识别不同类型的模拟信号和数字信号,并检测到可能存在的干扰源。
通过使用频谱分析仪,可以跟踪无线电信号和电视信号,诊断和调试无线电系统的故障。
2. 医学和生物技术在医学和生物技术领域,频谱分析仪用于分析生物体内的信号和波形。
例如,可以使用频谱分析仪来分析心电图信号、磁共振成像(MRI)信号和其他医学检查中的信号。
分析这些信号可以帮助医生发现可能的健康问题。
3. 音频和视频工程在音频和视频工程领域,频谱分析仪用于分析音频和视频信号。

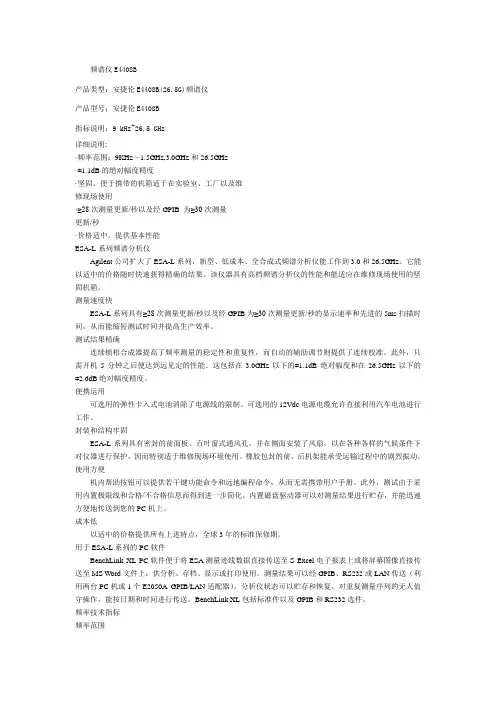

频谱仪E4408B产品类型:安捷伦E4408B(26.5G)频谱仪产品型号:安捷伦E4408B指标说明:9 kHz~26.5 GHz详细说明:·频率范围:9KHz~1.5GHz,3.0GHz和26.5GHz·±1.1dB的绝对幅度精度·坚固、便于携带的机箱适于在实验室、工厂以及维修现场使用·≥28次测量更新/秒以及经GPIB 为≥30次测量更新/秒·价格适中,提供基本性能ESA-L系列频谱分析仪Agilent公司扩大了ESA-L系列,新型、低成本、全合成式频谱分析仪能工作到3.0和26.5GHz。
它能以适中的价格随时快速获得精确的结果。
该仪器具有高档频谱分析仪的性能和能适应在维修现场使用的坚固机箱。
测量速度快ESA-L系列具有≥28次测量更新/秒以及经GPIB为≥30次测量更新/秒的显示速率和先进的5ms扫描时间,从而能缩短测试时间并提高生产效率。
测试结果精确连续锁相合成器提高了频率测量的稳定性和重复性,而自动的辅助调节则提供了连续校准。
此外,只需开机5分钟之后便达到远见定的性能。
这包括在3.0GHz以下的±1.1dB绝对幅度和在26.5GHz以下的±2.6dB绝对幅度精度。
便携运用可选用的弹性卡入式电池消除了电源线的限制。
可选用的12Vdc电源电缆允许直接利用汽车电池进行工作。
封装和结构牢固ESA-L系列具有密封的前面板、百叶窗式通风孔,并在侧面安装了风扇,以在各种各样的气候条件下对仪器进行保护,因而特别适于维修现场环境使用。
橡胶包封的前、后机架能承受运输过程中的剧烈振动。
使用方便机内帮助按钮可以提供若干键功能命令和远地编程命令,从而无需携带用户手册。
此外,测试由于采用内置极限线和合格/不合格信息而得到进一步简化。
内置磁盘驱动器可以对测量结果进行贮存,并能迅速方便地传送到您的PC机上。
成本低以适中的价格提供所有上述特点,全球3年的标准保修期。

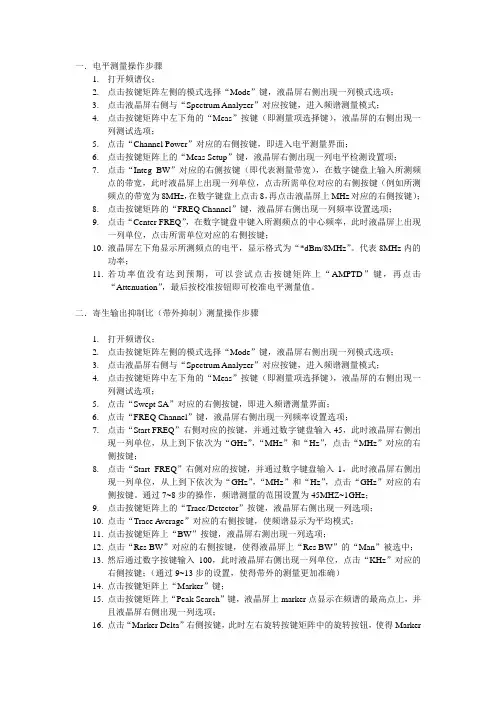

一.电平测量操作步骤1.打开频谱仪;2.点击按键矩阵左侧的模式选择“Mode”键,液晶屏右侧出现一列模式选项;3.点击液晶屏右侧与“Spectrum Analyzer”对应按键,进入频谱测量模式;4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键),液晶屏的右侧出现一列测试选项;5.点击“Channel Power”对应的右侧按键,即进入电平测量界面;6.点击按键矩阵上的“Meas Setup”键,液晶屏右侧出现一列电平检测设置项;7.点击“Integ BW”对应的右侧按键(即代表测量带宽),在数字键盘上输入所测频点的带宽,此时液晶屏上出现一列单位,点击所需单位对应的右侧按键(例如所测频点的带宽为8MHz,在数字键盘上点击8,再点击液晶屏上MHz对应的右侧按键);8.点击按键矩阵的“FREQ Channel”键,液晶屏右侧出现一列频率设置选项;9.点击“Center FREQ”,在数字键盘中键入所测频点的中心频率,此时液晶屏上出现一列单位,点击所需单位对应的右侧按键;10.液晶屏左下角显示所测频点的电平,显示格式为“*dBm/8MHz”。
代表8MHz内的功率;11.若功率值没有达到预期,可以尝试点击按键矩阵上“AMPTD”键,再点击“Attenuation”,最后按校准按钮即可校准电平测量值。
二.寄生输出抑制比(带外抑制)测量操作步骤1.打开频谱仪;2.点击按键矩阵左侧的模式选择“Mode”键,液晶屏右侧出现一列模式选项;3.点击液晶屏右侧与“Spectrum Analyzer”对应按键,进入频谱测量模式;4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键),液晶屏的右侧出现一列测试选项;5.点击“Swept SA”对应的右侧按键,即进入频谱测量界面;6.点击“FREQ Channel”键,液晶屏右侧出现一列频率设置选项;7.点击“Start FREQ”右侧对应的按键,并通过数字键盘输入45,此时液晶屏右侧出现一列单位,从上到下依次为“GHz”,“MHz”和“Hz”,点击“MHz”对应的右侧按键;8.点击“Start FREQ”右侧对应的按键,并通过数字键盘输入1,此时液晶屏右侧出现一列单位,从上到下依次为“GHz”,“MHz”和“Hz”,点击“GHz”对应的右侧按键。

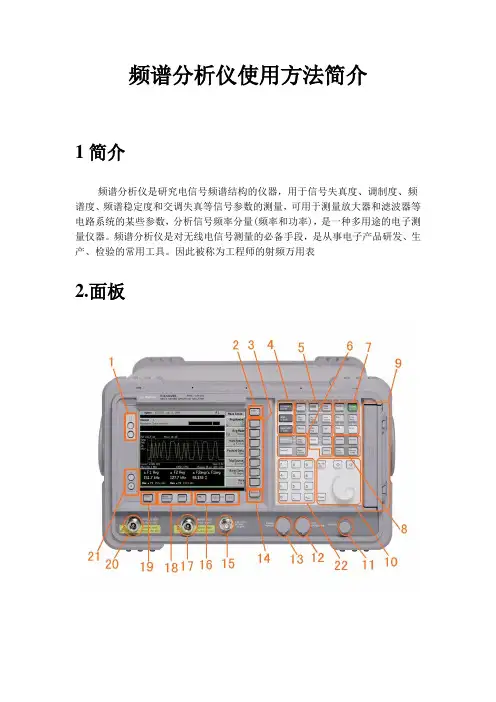

频谱分析仪使用方法简介1简介频谱分析仪是研究电信号频谱结构的仪器,用于信号失真度、调制度、频谱度、频谱稳定度和交调失真等信号参数的测量,可用于测量放大器和滤波器等电路系统的某些参数,分析信号频率分量(频率和功率),是一种多用途的电子测量仪器。
频谱分析仪是对无线电信号测量的必备手段,是从事电子产品研发、生产、检验的常用工具。
因此被称为工程师的射频万用表2.面板2.1 操作区1.观察角度键,用于调节显示,以适于使用者的观察角度。
2.Esc键,可以取消输入,终止打印。
3.无标识键,实现左边屏幕上紧挨的右边栏菜单的功能。
4.Frequency Channel(频率通道)、Span X Scale(扫宽X刻度)和AmplitudeY scale(幅度Y刻度)三个键,可以激活主要的调节功能(频率、X轴、Y 轴)并在右边栏显示相应的菜单。
5.Control(控制)功能区。
6.Measure(测量)功能区。
7.System(系统)功能区。
8.Marker(标记)功能区。
9.软驱和耳机插孔。
10.步进键和旋钮,用于改变所选中有效功能的数值。
11.音量调节。
12.外接键盘插口。
13.探头电源,为高阻抗交流探头或其它附件提供电源。
14.Return键,用于返回先前选择过的一级菜单。
15.Amptd Ref Out,可提供-20dBm的50MHz幅度参考信号。
16.Tab(制表)键,用于在界限编辑器和修正编辑器中四处移动,也用于在有File菜单键所访问对话框的域中移动。
17.信号输入口(50Ω)。
在使用中,接50ΩBNC(卡口配合性连接器)电缆,探头上必须串联一隔直电容(30PF左右,陶瓷封装)。
18.Next Window键,可用来选择在支持分屏显示方式功能中(如区域标记)的有效窗口,在这样的方式下,按下Zoom键将允许在有效窗口的分屏显示与全屏显示间进行转换。
19.Help键,按下后屏幕会提示按面板或菜单上的键,按后会显示相应说明。

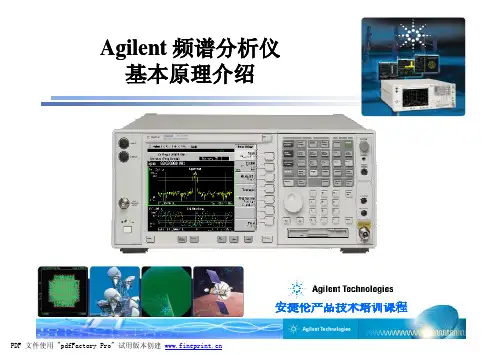

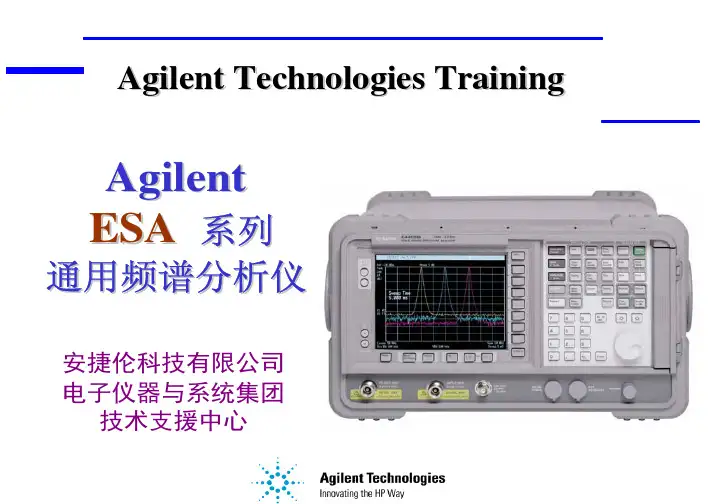

Agilent Technologies TrainingAgilentESA 系列通用频谱分析仪安捷伦科技有限公司电子仪器与系统集团技术支援中心ESA频谱分析仪课程内容Ê信号分析技术简介Ê频谱分析仪工作原理Ê频谱分析仪性能指标ÊESA 频谱仪测试功能及应用Ê模拟调制信号分析Ê数字调制信号分析Ê操作及实验第一章: 信号分析技术简介第一章: 信号分析技术简介连续波信号模拟调制信号数字调制信号噪声信号时域分析频域分析调制域分析NoiseNoiseModulationModulation完整的信号分析内容z信号频率z 信号功率/时间,平均/峰值功率z 调制精度z 邻道功率比(ACPR)频道内(In -channel )频道外(out of channel ){z谐波z 远端杂波带内测试项目带内测试项目带外测试项目带外测试项目信号的基本分析方法t i meAmplitude (power)fr e q u e n c y 时域分析频域分析频谱分析仪典型应用与参考进行对比增益;噪声测试调制器混频器预放功率和失真测试本振源参考调制信号频率;功率及稳定度LOLORF 输出功放z 信号功率z 信号频率z 相位噪声z 杂波抑制z谐波抑制信号的频域指标杂波:-65dBc二次谐波:-30dBc0.5f 0f 02f 0次谐波相位噪声Carrier:载波+5dBm-60 dBm-25 dBm器件三阶交调性能测试信号源1频谱仪带通滤波器耦合器被测件f1f1+ 10 kHz In衰减器信号源2调制信号的矢量描述BPSK DQPSK and QPSKπ/4 DQPSK32QAM8 PSK 16QAM MSKError Vector Concept Error VectorMagnitude(EVM )=(average error magnitude )(maximum symbol magnitude){IQ幅度误差误差失量标准参考信号相位误差实际信号φx 100%调制信号的误差调制信号精度分析过程误差信号解调调制器001110标准参考信号被测信号调制信号精度测试ESA 的数字调制信号分析能力ESA-E SeriesSpectrum AnalyzerDigital demod hardware MeasurementPersonality GSM cdmaOne 3.0GHz6.7GHz13.2GHz26.5GHz Bluetooth 3GESA分析功能频域解调域时域ESA显示面板ESA操作面板ESA 后面板技术小结Ø根据信号的特性,可将信号分为:Ø根据存在形式,信号可分为:Ø分析CW 信号可利用时域和频域分析法;Ø分析调制信号精度需进行解调分析;Ø分析周期变化信号,需利用选时分析能力;Ø分析瞬变信号,需具备存储分析功能。
安捷伦频谱仪使用说明Model MS2711A频率范围 100 kHz to 3000 MHz信号电平范围 +20 dB m to –97 dB m(一)设置1 打开ON/OFF开关2 设置频率范围,即图形界面的横坐标,选择按下正下方一排键中的FREQ/SPAN键,右上方的CENTER键,此处设置为930MHZ,再选择频谱的宽度,此处可以选择7MHZ(频谱宽度的选择只要是能包含所要测试信号的所有频段,可根据情形而定)。
此处也可选择START和STOP键设置你所需要的起始和终止频率。
3 设置信号的振幅,即图形界面的纵坐标,按下最下排功能键AMPLITUDE键,选择右上方REF LEVEL设置参考电平值,此处设置为10dbm,然后按下SCALE键设置电平值的间隔,此处可以取值为10db.然后在设置UNITS键,单位为dbm,最后选中ATTEN键,设置衰减值,此处的值选择手动设置,其值比参考电平的二倍大一些,如可以选择30.4 设置带宽参数,选中最下方的功能键中的BW/SWEEP键,设置带宽参数值,选择RBW键,设置扫描带宽的宽度,此处的值定要小于信号频点的最小间隔值,建议取值为30khz,如果仅测试一束波形,此处可以忽略设置。
二测试流程到此基本所需要的参数设置完毕,可以对信源进行测试啦,我们所要测试的数据主要从两点入手,(一) MU侧信号电平值的测试1)测试HDL输出地电平值,理论值趋近于0dbm,用双工头1/2跳线于频谱仪的RF口对接,打开频谱仪开关,按回车,在屏幕显示出波形图,再按回车,然后按MARKER键,选中M1(此时M1是出于ON状态,其他的M处于OFF状态),再选择MARKER TO PEAK 键读取此时的峰值,就是你所要测试的信号电平值。
然后按下回车键正下方的SINGLE CONT键锁定峰值,如需要可以将其保存下来,按下SAVE DISPLY 键将其保存为容易识别的名字。
以此类推,分别测试光模块的主备信号值,和从信号的电平值,测试光模块主备信号值时射频跳线接在IN口对应点,测量从信号时射频线接在从光模块对应的IN(如有衰减器,测量时包含在内)口处,测试结果两者之间的差值在6db左右。

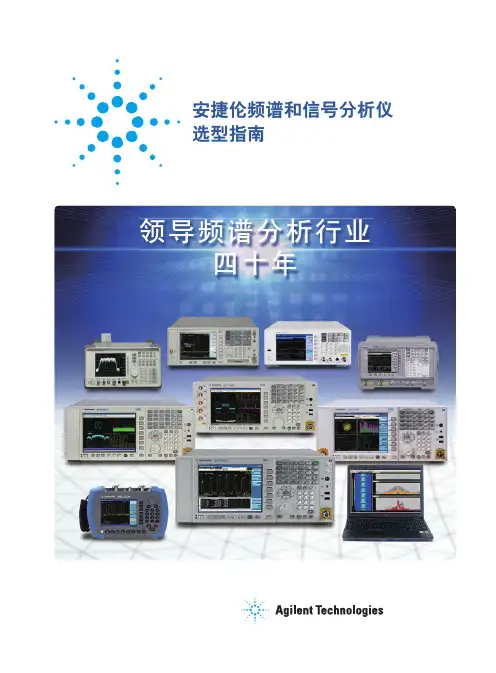

安捷伦频谱和信号分析仪选型指南引言安捷伦科技公司拥有全面的频谱分析仪和信号分析仪产品线,频率范围覆盖直流至 325G Hz,可对失真、杂散、相位噪声和无线通信信号的频率、幅度和调制进行精确测量。
