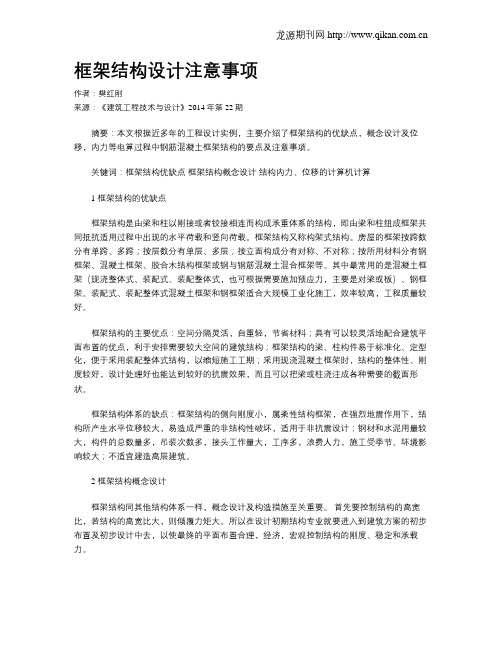

框架结构设计注意事项作者：樊红刚来源：《建筑工程技术与设计》2014年第22期摘要：本文根据近多年的工程设计实例，主要介绍了框架结构的优缺点，概念设计及位移，内力等电算过程中钢筋混凝土框架结构的要点及注意事项。
关键词：框架结构优缺点框架结构概念设计结构内力、位移的计算机计算1 框架结构的优缺点框架结构是由梁和柱以刚接或者铰接相连而构成承重体系的结构，即由梁和柱组成框架共同抵抗适用过程中出现的水平荷载和竖向荷载。
框架结构又称构架式结构。
房屋的框架按跨数分有单跨、多跨；按层数分有单层、多层；按立面构成分有对称、不对称；按所用材料分有钢框架、混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。
其中最常用的是混凝土框架（现浇整体式、装配式、装配整体式，也可根据需要施加预应力，主要是对梁或板）、钢框架。
装配式、装配整体式混凝土框架和钢框架适合大规模工业化施工，效率较高，工程质量较好。
框架结构的主要优点：空间分隔灵活，自重轻，节省材料；具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构；框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期；采用现浇混凝土框架时，结构的整体性、刚度较好，设计处理好也能达到较好的抗震效果，而且可以把梁或柱浇注成各种需要的截面形状。
框架结构体系的缺点：框架结构的侧向刚度小，属柔性结构框架，在强烈地震作用下，结构所产生水平位移较大，易造成严重的非结构性破坏，适用于非抗震设计；钢材和水泥用量较大，构件的总数量多，吊装次数多，接头工作量大，工序多，浪费人力，施工受季节、环境影响较大；不适宜建造高层建筑。
2 框架结构概念设计框架结构同其他结构体系一样，概念设计及构造措施至关重要。
首先要控制结构的高宽比，若结构的高宽比大，则倾覆力矩大。
所以在设计初期结构专业就要进入到建筑方案的初步布置及初步设计中去，以使最终的平面布置合理，经济，宏观控制结构的刚度、稳定和承载力。
型钢梁、混凝土框架柱结构设计要点汇总1、参考规范《型钢混凝土组合结构技术规程》（JGJ 138-2001）《钢骨混凝土结构技术规程》（YB 9082-2006）2、型钢混凝土组合结构的相关构造规定1）抗震等级确定：型钢混凝土组合结构分为全部结构构件采用型钢混凝土的结构和部分结构构件采用型钢混凝土的结构。
注意：整体框架结构仅少量几根转换梁使用型钢梁，其他均为普通混凝土构件，整体框架结构可按普通框架结构按《抗规》确定抗震等级，再在此基础上将转换梁及转换柱抗震等级提高一级即可；2）位移比、挠度及裂缝限值要求：在PKPM中，应在梁施工图模块中查看梁挠度（为弹塑性挠度），不应在SATWE中查看弹性挠度（该数值永远不会变红），若弹塑性挠度飘红，可考虑受压楼板翼缘作用，该选项有利于减少计算挠度值；3）钢筋直径及混凝土保护层厚度要求：4）型钢宽厚比要求：5）栓钉直径要求：在需要设置栓钉的部位，可按弹性方法计算型钢翼缘外表面处的剪应力，相应于该剪应力的剪力由栓钉承担；栓钉承载力应按国家标准《钢结构设计规范》GBJ 17-88的规定计算。
型钢上设置的抗剪栓钉的直径规格宜选用19mm和22mm，其长度不宜小于4倍栓钉直径，栓钉间距不宜小于6倍栓钉直径。
6）型钢含量控制也可参考：《钢骨混凝土结构技术规程》（YB 9082-2006）P1067)含型钢梁的框架结构中其他普通构件的配筋率要求普通混凝土转换柱配筋率尽量不超过4%,普通混凝土梁纵筋配筋率不应超过2%。
；当柱配筋率飘红时，可提高混凝土强度等级、增大截面宽度等措施；3、PKPM分析要点1）在PMCAD中确定型钢钢材型号《型钢混凝土组合结构技术规程》（JGJ 138-2001）规定：型钢混凝土组合结构的混凝土强度等级不宜小于C30；2）在特殊构件中需定义转换梁和转换柱以上就是型钢梁、混凝土框架柱结构设计要点汇总相关介绍，想了解更多的相关信息，欢迎关注本店铺进行查询。
框架结构幼儿园设计注意要点分析摘要：土木工程专业毕业生进入设计院工作最先接触的就是框架结构，为了帮助设计人员更好地进行此类项目的设计，总结了框架结构幼儿园在进行结构设计时应注意的要点。
关键词：框架结构；幼儿园设计；注意要点1引言框架结构具有空间布置灵活、自重轻、抗震性能好等优点，因而广泛应用于多层建筑中。
本文通过对框架结构的幼儿园在进行结构设计时应注意的要点进行分析，提醒设计人员在做此类项目时应重点关注的信息，以免由于设计原因造成结构计算错误、构件配筋不足、配筋浪费等问题，同时也方便设计人员能更好地完成此类项目的设计工作。
2工程概况本工程为某幼儿园，三层框架结构，建筑层高4.2m，抗震设防烈度7度（0.15g），场地类别为Ⅲ类，地震分组为第二组，抗震设防类别为重点设防类（乙类），基本风压为0.45kN/㎡（50年一遇），地面粗糙类别为B类，场地特征周期为0.55s，多遇地震水平地震影响系数最大值为0.12，根据《建筑抗震设计规范》GB 50011-2010[1]（以下简称《抗规》），结构抗震等级为二级，基础采用独立基础，地基为天然地基。
本工程持力层为第③层粉土层，地基承载力特征值为160kPa，第④层为粉质黏土层，地基承载力特征值为130kPa，经软弱下卧层验算，第④层土满足地基承载力要求。
上部结构计算及基础设计均采用YJK2.0.1。
3设计注意要点（1）结构重要性系数根据《建筑工程抗震设防分类标准》GB 50223-2008[2]第6.0.8条：教育建筑中，幼儿园、小学、中学的教学用房以及学生宿舍和食堂，抗震设防类别应不低于重点设防类。
即幼儿园在进行抗震设计时应按不低于乙类建筑设计。
根据《工程结构可靠性设计统一标准》GB 50153-2008[3]附录A中表A.1.1注：对于乙类建筑其安全等级宜规定为一级，本项目为乙类建筑，安全等级为一级。
根据《混凝土结构设计规范》GB 50010-2010（2015年版）[4]第3.3.2条，在计算结构内力时，结构构件承载能力表达式为：γ0S≤R式（1）式（1）中，γ0为结构重要性系数。
框架结构设计要点分析摘要：建筑框架结构设计属于建筑结构设计中一种重要的形式。
文章通过对框架结构设计中关键问题进行分析总结，提出相应的技术措施关键词：框架；结构；设计；要点引言在现代建筑设计领域，框架结构设计无论是在保障建筑安全还是在保证建筑外观形态方面都占有重要位置。
设计框架结构，设计人员应首先判断结构方案的可行性，对可能碰到的问题提前采取措施予以解决，并对所有计算结构认真分析、判断，准确无误后方可应用于实际工程，满足建筑物的结构安全。
一、建筑框架结构设计原则（一）一定要抓大放小，保全重要结构在建筑框架结构设计中有这么一种说法，那就是“强柱弱梁”“强剪弱弯”，这不禁勾起了人们对这种说法产生疑问，问什么结构要强柱弱梁，强剪弱弯，在我们的印象中强柱强梁肯定会比强剪强弯要更加结实，更加安全。
但是如果所有的结构构件都强了就不好了，将会存在非常大的安全隐患。
我们知道绝对安全的结构在这个世界上是不存在的，无论哪种结构体系都不能在任何情况都可抵御各种外界的破坏。
每个构件的作用都不同，整个结构体系就是由这众多的构件协调组合而成，并依据其重要性来区分轻重。
每个结构构件共同抵抗外力的目的，就是为了在遭遇强大的外界破坏力时，能够保住其中最重要的部件不受损坏或者至少是最后才遭遇摧毁，这就是要做出取舍的时候了。
所以最明智的选择就是在建筑框架结构设计之初就先衡量孰轻孰重，哪部分是主要构件，哪部分是次要构件，当强大的破坏力来临时，首当其冲的应该是次要的构件，在设计中各个部件千万不可平均受力，那样将损失惨重。
我们知道在钢框架的结构设计中，如果柱不幸倒塌，梁也不可能存在，而如果梁倒了的话，柱依然可能存在，这也就说明了柱起到的作用要比梁大。
所以在建筑框架结构设计过程中，为了保证柱免遭摧毁或者至少是最后才遭摧毁，这就要把梁放在相对比较薄弱的环节上，使其能够承受大部分外来破坏力，尽可能阻挡对柱的破坏，使损失降至最低。
而如果把梁和柱都设计在主要环节上，则有可能使梁和柱遭到同样的破坏。
框架结构施工方案的设计与实施要点一、概述随着城市建设的快速发展，框架结构的应用越来越广泛，成为现代建筑中常见的一种结构形式。
然而，在施工过程中，框架结构的施工方案设计与实施是关键，直接影响工程的质量和安全。
本文将从八个方面论述框架结构施工方案的设计与实施要点，希望能对相关从业人员提供一些指导和参考。
二、基础设计在框架结构施工方案的设计中，基础设计是首要考虑的因素之一。
施工前，需要进行地质勘察和土壤力学分析，确定桩基类型、数量及其布置方案，以确保基础承载力及稳定性。
同时，根据地基情况设计桩基施工方案，包括施工工序、设备选择与布置等。
三、框架结构梁柱材料框架结构的设计与实施要点之一就是梁柱材料的选择。
在设计时，需要考虑材料的强度、稳定性和耐久性等因素，并进行适当的材料测试和实验。
在实施过程中，需要确保材料的质量，进行合理的材料保护和储存，以提高工程的整体质量。
四、结构连接与支撑框架结构中的连接与支撑是保证结构稳定性的重要环节。
由于连接和支撑材料的选择和使用不当可能导致结构安全隐患，施工人员需要在实施过程中遵循相应的操作规范。
合理选择连接方式、使用高强度螺栓和焊接等技术手段，确保连接的牢固性和可靠性。
五、施工工艺控制框架结构施工工艺控制是保证工程顺利进行的重要环节。
在施工过程中，需要合理控制各个工序的顺序和时间节点，并严格按照设计要求进行施工。
对关键工序进行质量控制和安全监测，及时发现和修复施工中的问题，确保工程的质量和安全。
六、施工设备与人员框架结构的施工方案要点还包括对施工设备和人员的要求。
需要根据工程规模和施工条件合理选择施工设备，并进行设备的维护和保养。
同时，施工人员应具备相关证书和经验，能够熟练掌握施工技术和操作规范，确保施工过程的顺利进行。
七、质量控制与验收框架结构施工方案的设计与实施还需要重视质量控制与验收。
施工过程中，需要进行过程监控和质量检测，及时发现和解决施工中的问题。
在工程完工后，还需要进行验收工作，确保结构的稳定性和符合相关标准和规范。
房屋建筑框架结构抗震设计要点摘要：如何从我国的地震环境和社会经济发展的实际情况出发，不断提高建筑结构抗震设计的水平，使之更安全可靠、更合理经济，是结构设计人员的重要任务。
本文阐述了框架结构抗震设计时应注意的问题，探讨了框架结构抗震设计几个要点。
关键词：房屋建筑框架结构抗震设计要点近年来中国房地产的迅猛发展给建筑业的发展带来了很大机遇和挑战，房地产市场的日趋成熟和完善要求建筑功能越来越多样性和复杂性，因此如何在满足建筑功能的同时设计出安全经济合理的结构体系对设计人员是一种不小的挑战，这就需要我们结构设计人员在设计过程中不断的总结和提高。
一、抗震设计应注意的问题中国地震活动频度高、强度大、震源浅、分布广，是一个震灾严重的国家。
据统计，我国绝大部分地区均发生过较强的破坏性地震，给人民的生命和财产造成了非常大的损失，如2008年5月12日发生的汶川地震、2010年4月14日发生的玉树地震都造成了大量房屋倒塌、大量人员伤亡。
因此，抗震设计是结构设计人员的一大课题，把好抗震设计关，提高建筑物的抗震能力才是减轻地震灾害的根本措施。
1、结构的抗震设计还不能完全依赖“计算设计”，更应该重视“概念设计”。
概念设计是一种基于震害经验建立的抗震基本设计原则和思想。
其目标是避免出现会导致结构过早破坏的敏感薄弱部位。
结构抗震设计中特别要注意贯彻“强柱弱梁、强剪弱弯、强节点弱构件”的设计原则，强柱弱梁就是要求柱的抗弯能力高于梁的抗弯能力，强剪弱弯就是防止构件受剪破坏，要求杆件的受剪承载力高于受弯承载力，强节点弱构件就是要防止节点破坏先于构件。
大量的工程设计中我们发现框架梁上部配筋一般比较大，这是因为考虑了梁翼缘作用和梁裂缝宽度验算后增加了较多梁纵向钢筋，从而增大了梁端的承载力，相对减小了柱端承载力，可能会形成“强梁弱柱”，这样做的后果就是地震发生时可能使得塑性铰出现在柱端而未按照预期出现在梁端部，我们的做法是严格控制梁端裂缝验算宽度刚好满足规范要求，不因裂缝宽度过小而使得梁端增加过多的钢筋。
框架结构施工设计方案1. 整体设计思路在框架结构施工设计方案中，我们的目标是确保建筑物的稳定性、安全性和耐久性。
为此，我们将采用以下整体设计思路：1.1 结构类型选择我们将根据建筑物的用途和要求选择适当的框架结构类型。
常见的框架结构类型包括钢结构、混凝土框架结构和木结构等。
在选择结构类型时，我们将考虑结构的承载能力、施工难度、可行性以及经济性等因素。
1.2 结构布局设计在结构布局设计中，我们将考虑建筑物的功能需求、使用空间的合理分配以及结构的整体协调性。
我们将遵循建筑物的功能要求，合理分配空间，确保结构布局的合理性和高效性。
1.3 材料选择我们将根据设计要求和地理环境等因素选择适当的材料。
在选择材料时，我们将考虑材料的强度、耐久性、防火性能以及经济性等因素。
同时，我们也将尽可能选择环保、可持续的材料，以减少对环境的负面影响。
2. 施工工艺与技术要点在框架结构施工设计方案中，我们将关注以下施工工艺和技术要点：2.1 基础施工基础是建筑物的重要组成部分，对整体结构的稳定性至关重要。
我们将采用适当的基础施工方法，如深基坑开挖、桩基础施工等，以确保基础的稳固和承载能力。
2.2 结构组装在框架结构的组装过程中，我们将注重施工工艺和材料的合理搭配。
对于钢结构，我们将采用合适的焊接、螺栓连接等方式进行组装。
对于混凝土结构，我们将严格控制材料的配比和浇筑工艺，以确保结构的质量和稳定性。
2.3 防水和防火处理为了确保建筑物的安全性和耐久性，我们将在施工过程中进行防水和防火处理。
我们将使用合适的防水材料和技术，如防水涂料、防水卷材等，以防止水分渗透。
同时，我们还将采取适当的防火措施，如防火涂料、防火隔离带等，以提高建筑物的防火等级和安全性。
3. 施工进度计划在框架结构施工设计方案中，我们将制定合理的施工进度计划，以确保施工工期的控制和建筑物的按时交付。
我们将对施工过程进行分阶段的管理和控制，并根据施工进度的实际情况进行合理的调整和优化。
框架结构设计要点分析框架结构设计要点分析⼀、设计等级及控制指标（通常情况）1.根据《建筑结构可靠度设计统⼀标准》GB50068—2001,⼯程结构设计使⽤年限为50年。
2.⼯程建筑结构设计安全等级为⼆级，结构重要性系数γ。
＝1.03.⼯程地基基础设计等级为丙级。
4.根据《岩⼟⼯程地质勘察报告》，确定场地类别为类；5.根据《建筑抗震设计规范》GB50011—2001,确定⼯程抗震设防烈度，设计基本地震加速度值，设计地震分组，⽔平地震影响系数最⼤值，特征周期，阻尼⽐。
6.⼯程建筑抗震设防标准为⼄类（《建筑⼯程抗震设防分类标准》新版规定）；7.⼯程混凝⼟裂缝控制限值：与⽔、⼟直接接触的构件和露天环境构件允许裂缝宽度为0.2mm，室内环境构件允许裂缝宽度为0.3mm。
⼆、平⾯及竖向布置1.为了保证框架结构的抗震安全，结构应具有必要的承载⼒、刚度、稳定性、延性及耗能等性能。
结构平⾯形状和⽴⾯体型应尽可能简单、规则，使各部分刚度均匀对称，减少结构扭转的可能性。
2.框架结构应在纵横两个⽅向布置成双向刚接框架，也就是说，应尽量避免形成单跨框架。
3.框架结构按抗震设计时，不应采⽤部分由砌体墙承重之混合形式。
框架结构中的楼梯间及局部出屋顶的楼梯间、⽔箱间等，应采⽤框架承重，不应采⽤砌体墙承重。
4.在抗震设防地区，应遵循强柱弱梁、强剪弱弯、强节点强锚固的设计原则，以形成延性框架。
三、荷载1.楼⾯荷载楼⾯荷载按《建筑结构荷载规范》GB50009-2001以及《全国民⽤建筑⼯程设计技术措施（结构篇）》（2003版）的相关规定取值。
单位：kN/m22.墙体荷载1)外墙单位⾼度线荷载：墙重度X墙厚+0.05X20;内墙单位⾼度线荷载：墙重度X墙厚+0.04X20;2)计算墙体线荷载时注意扣除梁⾼；3)墙体有⼤⾯积开洞时注意计算荷载时要扣除洞⼝重量。
3.荷载的输⼊要准确，不可偏⼩，也不可随意放⼤。
四、结构材料信息1.混凝⼟：⼩型的框架结构单体可考虑⽤C25级混凝⼟。
框架结构设计与施工框架结构施工中的关键技术要点与施工流程框架结构设计与施工框架结构施工是建筑工程中一项重要的施工技术，它涉及到结构设计和施工流程两个方面。
本文将重点讨论框架结构设计与施工中的关键技术要点及施工流程。
一、框架结构设计的关键技术要点1. 结构材料选择：在框架结构设计中，合理选择结构材料至关重要。
常见的结构材料包括钢材、混凝土和木材等。
在选择材料时，需考虑到结构的承重能力、耐久性以及成本等因素，以满足建筑物的功能和安全要求。
2. 结构型式设计：框架结构设计中，选择合适的结构型式对于保证建筑物的稳定性和灵活性至关重要。
常见的结构型式有钢框架结构、混凝土框架结构和木框架结构等。
设计师需根据项目需求和预算限制，综合考虑结构的强度、刚度和稳定性等因素，确定最佳的结构型式。
3. 基础设计：框架结构的基础是支撑整个建筑物的重要组成部分。
基础设计的关键是确保结构的稳定性和抗震性。
在设计时，需要针对地基的承载能力和地震特点等进行合理的设计和计算，以保证基础的安全性和稳定性。
二、框架结构施工的关键技术要点及施工流程1. 施工准备：施工前需要进行充分的准备工作，包括施工方案的制定、施工材料和设备的准备以及施工人员的培训等。
同时还需要进行现场勘察和土壤测试等工作，以确保施工的可行性和安全性。
2. 打地基：打地基是框架结构施工的第一步，也是最关键的一步。
施工人员需要按照设计要求进行地基的开挖和处理，然后进行基坑支护和排水等工作。
在地基施工过程中，要严格控制土方开挖的深度和坡度，确保地基的平整和稳定。
3. 安装框架结构：安装框架结构是框架结构施工的核心环节。
施工人员需要按照设计图纸和施工方案进行材料的加工和预制，然后进行各个构件的组装和安装。
在施工过程中，要注意施工人员的安全，合理使用吊装设备和搭设临时支撑等措施，确保施工的顺利进行。
4. 完善结构细节：框架结构施工完成后，还需要进行一些细节工作，以保证结构的完整性和安全性。
试析高层建筑框架结构设计中应注意的若干问题【摘要】我国建筑行业是伴随着国内社会经济的迅速发展，以及时代的进步，而逐渐兴起的一个新型行业类型。
在我国建筑工程项目建设过程中，高层建筑框架结构设计工作是一项十分重要的工作内容，直接关系到建筑工程项目经济收益与社会效益的实现。
【关键词】高层建筑；框架结构；设计技术近年来，我国高层建筑在结构设计工作中，逐步实现了与世界先进理念的接轨与融合，建筑结构的体系与模式也呈现出了多项发展的新形势。
建筑平面布置与竖向体形也越来越复杂，给高层结构设计提出更高的要求。
高层建筑采用框架结构形式，可形成内部大空间，同时也能进行灵活的建筑平面布置，因此，框架结构体系在结构设计中应用甚广，特别是在高度不超过 60m的高层建筑中，其优势更为明显、突出。
与此同时，高层建筑框架结构设计过程中的一些现实问题却往往被忽视，给工程质量留下隐患。
1、高层建筑框架结构设计的技术要点分析高层建筑框架结构设计中的技术应用既要结合建筑物的实际功能需求，还要满足建筑物的抗震要求。
在设计中，一定要抓住设计项目的要点，加以深入的研究与探讨，最终制定出较为完善的设计方案。
高层建筑框架结构的设计要点，主要表现为以下几方面：1.1 基础部分的设计技术要点柱下扩展基础宽度较宽或地基不均匀及地基较软时，宜采用柱下条基，并应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础。
建筑地段较好，基础埋深大于 3m时，结构工程师应建议甲方做地下室。
当地基承载力满足设计要求时，地下室底板可不再外伸以利于防水。
每隔 30～40m设一后浇带，两个月后再用微膨胀混凝土浇注。
设置地下室可降低地基的附加应力，提高地基的承载力，减少地震作用对上部结构的影响。
在设计过程中不应设局部地下室，地下室应有相同的埋深。
地下室外墙为混凝土时，相应的楼层处梁和基础粱可取消。
抗震缝、伸缩缝在地面以下可不设，连接处应加强，但沉降缝两侧墙体基础一定要分开。
框架结构设计要点（供参考）一、框架结构的特点、适用范围1、框架结构的特点1）建筑平面布置灵活，使用空间大。
2）延性较好。
3）整体侧向刚度较小，水平力作用下侧向变形较大（呈剪切型）。
所以建筑高度受到限制。
4）非结构构件破坏比较严重。
（这是由于变形过大，非结构构件会破坏比较严重）2、框架结构的适用范围1）框架结构体系是介于砌体结构与框架-剪力墙结构之间的可选结构体系。
框架结构设计应符合安全适用、技术先进、经济合理、方便施工的原则（结构设计原则）。
2）非抗震设计时用于多层及高层建筑。
抗震设计时一般情况下框架结构多用多层及小高层建筑（7度区以下）。
3）框架结构由于其抗侧刚度较差，因此在地震区不宜设计较高的框架结构。
在7度（0.15g）设防区，对于一般民用建筑，层数不宜超过7层，总高度不宜超过28米。
在8度（0.3g）设防区，层数不宜超过5层，总高度不宜超过20米。
超过以上数据时虽然计算指标均满足规范要求，但是不经济。
二、框架结构平、立面布置要点1、为了保证框架结构的抗震安全，结构应具有必要的承载力、刚度、稳定性、延性及耗能等性能。
设计中应合理地布置抗侧力构件，减少地震作用下的扭转效应；平面布置宜规则、对称，并应具有良好的整体性；结构的侧向刚度宜均匀变化，竖向抗侧力构件的截面尺寸和材料强度宜自下而上逐渐减小（不应在同一层同时改变构件的截面尺寸和材料强度），避免抗侧力结构的侧向刚度和承载力突变。
2、框架结构宜设计成双向梁柱刚架体系以承受纵横两个方向的地震作用或风荷载。
特殊情况下也可以采用一向为刚架，另一向为铰接排架的结构体系。
但在铰接排架方向应设置支撑或抗震墙，以保证结构的承载力、刚度和稳定。
3、抗震设计的框架结构，不宜采用单跨框架。
如果不可避免的话，可设计为框架-剪力墙结构，多层建筑也可仅在单跨方向设置剪力墙。
后者框架结构部分的抗震等级应按框架结构选用，而剪力墙部分的抗震等级应按框架-剪力墙结构选用。
4、框架结构按抗震设计时，不应采用部分由砌体墙承重之混合形式。
对现阶段钢筋混凝土框架结构设计的要点分析摘要：本文是作者结合多年工作经验,主要针对目前应用比较广泛的钢筋混凝土框架结构建筑物的设计要点作出了相关的阐述。
以供参考。
关键词：建筑工程；框架结构；设计；技术措施前言钢筋混凝土框架结构是由楼板、梁、柱及基础四种主要承重构件组成，由框架梁、柱与基础构成平面框架，各平面框架再由连续梁连接起来形成的空间结构体系。
在规范允许的高度和层数的情况下，框架结构能够提供较大的建筑空间，其平面布置灵活，可适合多种工艺与使用功能的要求，已广泛应用于各种民用建筑及多层工业厂房和仓库中。
1 板的结构布置1.1 预制板的布置预制板的布置建议使用pmcad的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。
框架结构不宜使用长向板，因为长向板与框架梁平行相接处易出现裂缝。
布板时从房间里面往外布板，尽量采用宽板，现浇板带留在靠窗处，现浇板带宽最好320mm (考虑水暖的立管穿板)。
如果构造上要求有整浇层，板缝应 >60mm。
整浇层厚50mm，配双向ø6@250mm。
混凝土c20。
纯框架结构一般不需要加整浇层。
构造柱处不得布预制板。
1.2 现浇板板厚一般取120mm、140mm、160mm、180mm四种尺寸或120mm、150mm、180mm三种尺寸。
钢筋宜大直径大间距，但间距≤200(一般跨度(150mm时采用ø10@200；否则用ø8@200。
pmcad 生成的配筋图应注意以下几点：(1)单向板是按塑性计算的，而双向扳按弹性计算；(2)当厚饭与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚扳支座配筋，增大跨中配筋；(3)非矩形板宜减小支座配筋，增大跨中配筋。
室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位；二是板整体受力，应整体提高板的配筋。
只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋，坡屋顶板为偏拉构件，应双向双排配筋。
我们只分享有价值的知识点，本文由李雪梅老师精心收编，大家能够下载学习！此行文字能够删除。
【精选结构设计知识】最全（框架、剪力墙）结构设计重点N条概括剪力墙结构设计中碰到的纠结问题8条概括（解答版）问题一：对于短肢剪力墙抗震等级需要提升一级采纳的疑问问题描绘：《高层建筑混凝土结构技术规程》（JGJ3-2002 ）中第3条提到抗震设计时，短肢剪力墙的抗震等级应比本规程表规定的剪力墙的抗震等级提升一级采纳，可是我翻遍了《高层建筑混凝土结构技术规程》（JGJ3-2010）中没有提到对于短肢剪力墙需要提升抗震等级的条文？是不是新规范撤消了这条规定？同事也说送审的短肢剪力墙计算数据中没有提升抗震等级，送审答复也没要求改。
解答：条则说明短肢剪力墙的抗震等级不再提升，但在第2款中降低了轴压比限值这个跟老版的高规不一样。
问题二：设计上剪力墙连梁能否与有梁板的梁表示在一同解答：连梁的定义连梁：是指在剪力墙结构和框剪结构中，连结墙肢与墙肢、墙肢与框架柱的梁。
连梁拥有一般跨度较小（往常跨高比小于5）、截面大，且与连梁相连的墙体刚度又很大等特色。
一般在风荷载和地震荷载的作用下，连梁的内力常常很大。
连梁、次梁、框架梁的划分：往常状况框架梁是框架结构中柱与柱之间的梁；次梁就是指两头搭在框架梁上的梁；连梁是剪力墙结构中墙与墙之间的梁，框架梁是以曲折变形为主的构件；连梁是以剪切变形为主的构件。
框架梁是由柱子支撑梁来承重的构件，上部荷载直接由梁承重，再由梁将荷载传达到柱子上；连梁是将荷载由连梁传达至墙体。
从外形上来说，一般框架梁的跨高比大于5；而连梁的跨高比小于5。
问题三：剪力墙钢筋能否要求抗震，可否联合有关规范说一下？解答：剪力墙结构是有抗震等级区其余，可是，建筑抗震设计规范从GB50011-2001到更新了的GB50011-2010上，素来没有条则规定剪力墙的钢筋一定知足代E字的钢筋指标（对于屈屈比、屈强比、最大拉力下伸长率）。
结构设计知识：钢筋混凝土框架结构的设计与计算钢筋混凝土框架结构是建筑设计中常用的一种结构形式，其特点是具有良好的抗震性能和刚性，能够满足大多数建筑的安全和稳定要求。
在设计和计算过程中，需要考虑多个因素，包括荷载、构件尺寸、钢筋混凝土材料性能等。
一、构件设计与计算1、柱和梁：在钢筋混凝土框架结构中，柱和梁是建筑承重构件的主体，其尺寸和强度的设计与计算决定了建筑结构的稳定性和承载能力。
在设计中需要考虑荷载、钢筋混凝土材料性质、构件长度、钢筋配筋等多个因素。
2、墙体：墙体是钢筋混凝土框架结构中的一种非承重构件，其主要作用是增强建筑的纵向刚性和稳定性。
设计中需要考虑墙体的布局和位置、墙体厚度、墙体钢筋等因素。
二、结构设计与计算1、结构模型：钢筋混凝土框架结构的结构模型应包括准确的三维模型和节点分析模型。
在建筑设计中，需要考虑荷载、结构材料的物理特性、构建形式、力学特性等多个因素，并使用现代计算机模拟技术进行结构分析和计算。
2、受力分析：在钢筋混凝土框架结构的设计和计算中，需要对结构中的各个构件进行受力分析，考虑荷载、力的大小和方向、结构材料的强度等因素。
3、框架节点设计：框架节点是钢筋混凝土框架结构中的关键部件，其设计和计算直接影响整个结构的稳定性和抗震性。
在设计中需要考虑不同荷载情况下节点的受力情况和变形情况，确保节点的强度、稳定性和刚度等要求。
三、其他技术要点1、结构材料选择：钢筋混凝土框架结构中，钢筋混凝土是一种常用的建筑材料，其搭配优良的钢材可以形成耐久、抗震、刚性的结构体系。
在选择钢筋混凝土材料时，需要考虑其强度、稳定性和持久性等重要因素。
2、配筋设计：钢筋混凝土框架结构中，配筋是保证构件强度和稳定性的重要因素，应按照建筑中的荷载情况、材料特性、结构尺寸等变量进行配筋设计，确保结构的承载能力和稳定性。
3、连接节点设计：钢筋混凝土框架结构中，构件之间需要进行连接并保证其稳固和刚度。
在设计中需要考虑节点的强度和稳定性，确保连接点的耐久性和便捷性。
阐述框支结构设计要点和转换构件设计要求0引言所谓的转换层，是指建筑物某层的上部与下部平面使用功能不同，该楼层上部与下部采用不同结构类型，并通过该楼层进行结构转换的结构。
而剪力墙，是指房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载的墙体。
为了更好的控制转换层剪力墙的施工，就需要做好有关方面的设计。
基于此，本文就高层建筑中带转换层的框支剪力墙设计进行了探讨，相信对有关方面的需要能有一定的帮助。
1工程概况该工程1#楼地下两层，地上一層为店面，地上二层为架空层，以上均为住宅，总层数三十层。
一层层高为5.25m，二层层高为6.15m，三至三十层层高均为3.1m，建筑物主体总高98.2m。
结构选用框支剪力墙结构体系，框支层位于三层住宅楼面，建筑抗震设防类别为丙类建筑，工程的抗震设防烈程度为7度，抗震设计基本地震加速度值为0.15g。
建筑场地类别为Ⅱ类，基本风压值：0.95kN/m2（100年一遇），地面粗糙度类别为C类。
结构分析软件采用中国建筑科学研究院PKPM系列软件《多层及高层建筑结构空间有限元分析与设计软件SATEW》。
取1#楼轴线1-28～轴线1-41之间的部分，转换层及标准层结构平面如附图1。
图1标准层结构平面各种形式转换层的优缺点如下（1）梁式转换层：优点-设计和施工均较为简单，传力较为明确；缺点-当上下轴线错位布置时，需增设较多的转换次梁，空间受力较为复杂。
（2）箱式转换层：优点-转换梁的约束强，刚度大，整体工作效果好，上下部传力较为均匀，并且建筑功能上还可将其作为“设备层”；缺点-转换梁梁中开设备洞较多，施工复杂，且造价较高。
（3）桁架式转换层：优点-框支柱柱顶弯矩和剪力比其他几种转换型式相对较小；缺点-施工比较麻烦，且对于轴线错位布置时难度较大。
结合工程实际建筑布局情况，并考虑经济指标及施工难易程度，经过技术经济比较后，决定采用梁式转换层结构型式，也可称为梁式框支剪力墙结构。

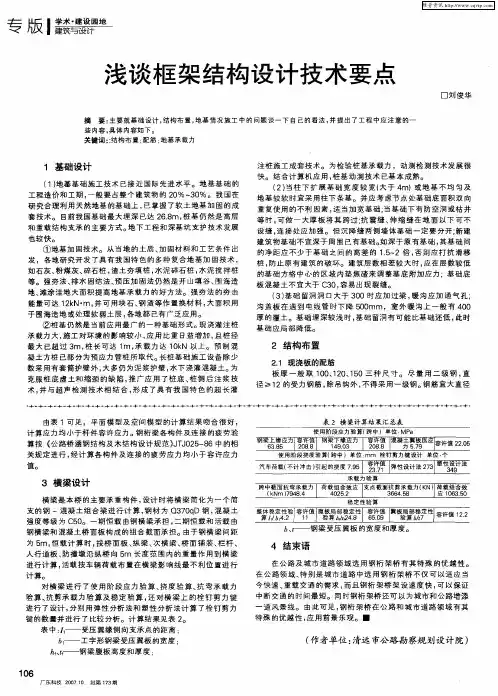

对框架结构设计技术要点的综述
摘要: 本文作者主要就基础设计，结构布置，地基情况施工中的问题谈一下自己的看法, 并提出了工程中框架结构设计方面应
注意的一些内容，具体内容如下。
关键词: 基础埋深桩基承载力填充墙
1.基础设计
1.1地基基础施工技术
地基基础的工程造价和工期，一般要占整个建筑物的20%～30%。
我国在研究合理利用天然地基的基础上，已掌握了软土地基加固的成套技术。
目前我国基础最大埋深已达26.8m，桩基仍然是高层和重载结构支承的主要方式。
地下工程和深基坑支护技术发展也较快。
1.1.1地基加固技术。
从当地的土质、加固材料和工艺条件出发，各地研究开发了具有我国特色的多种复合地基加固技术，如石灰、粉煤灰、碎石桩，渣土夯填桩，水泥碎石桩，水泥搅拌桩等。
强夯法的夯击能量可达120kn·m，并可用块石、钢渣等作置换材料，大面积用于围海造地或处理软弱土层，各地都已有广泛应用。
1.1.2桩基仍然是当前应用最广的一种基础形式。
现浇灌注桩承载力大，施工对环境的影响较小，应用比重日益增加，且桩径最大已超过3m，桩长可达10m，承载力达100kn以上。
预制混凝土方桩已部分为预应力管桩所取代。
为克服桩底虚土和缩颈的缺陷，推广应用了桩底、桩侧后注浆技术，并与超声检测技术相结合，形成了
具有我国特色的超长灌注桩施工成套技术。
为检验桩基承载力，动测检测技术发展很快。
结合计算机应用，桩基动测技术已基本成熟。
1.2 当柱下扩展基础宽度较宽(大于4 m) 或地基不均匀及地基较软时宜采用柱下条基。
并应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础;当基础下有防空洞或枯井等时，可做一大厚板将其跨过;抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。
建筑层数相差较大时，应在层数较低的基础方格中心的区域内垫焦碴来调整基底附加应力;基础底板混凝土不宜大于c30,否则容易出现裂缝。
1.3 基础留洞洞口大于300时应加过梁，暖沟应加通气孔;沟盖板在遇到电线管时下降500mm,室外暖沟上一般有400厚的覆土。
基础埋深较浅时,基础留洞有可能比基础还低，此时基础应局部降低。
2.结构布置
2.1 现浇板的配筋
板厚一般取100、120、150 三种尺寸。
钢筋宜大直径大间距，但间距不大于200，间距尽量用200。
跨度小于2 m的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ 8@200。
板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。
外露的挑沿、雨罩、挑廊应每隔10～ 15 m设一道10mm的缝，钢筋不断。
l、t或十字形建筑平面的阴角处附近的板应加厚，双向双排配筋，并附加抗拉筋。
坡屋顶板为偏拉构件，应双层双向配筋。
2.2 关于过梁布置及填充墙
现在框架填充墙一般为轻墙，过梁一般采用现浇梁带。
应注明采用的轻墙的做法及图集并注明过梁的补充筋。
当过梁与柱或构造柱相接时，柱应甩筋，过梁现浇。
2.3 雨蓬、阳台、挑檐布置
这里应该注意的是挑板挑出长度大于0.8 m时宜配置板下构造筋，较长外露挑板包括竖板宜配温度筋。
挑板内跨板上筋长度应大于等于挑板出挑长度，用来平衡悬挑板。
2.4 板上开洞
板上开洞的附加筋，如果洞口处板仅有正弯距，可只在板下加筋；否则应在板上下均加附加筋。
未浇筑前应采取有效支承措施。
住宅跃层楼梯在楼板上所开大洞，周边不宜加梁，应采用有限元程序计算板的内力和配筋。
板适当加厚, 洞边加暗梁。
3.梁设计
3.1 梁上有次梁处(包括挑梁端部)应附加箍筋和吊筋，宜优先采用附加箍筋。
3.2 当外部梁跨度相差不大时，梁高宜等高，尤其是外部的框架梁。
当梁底距外窗顶尺寸较小时，宜加大梁高做至窗顶。
外部框架梁尽量做成外皮与柱外皮齐平。
梁也可偏出柱边一较小尺寸。
梁与柱的偏心可大于1/4 柱宽，但不宜大于1/3 柱宽。
3.3 折梁阴角在下时底纵筋应断开，并锚入受压区内la，还应加附加箍筋。
梁上有次梁时，应避免次梁搭接在主梁的支座附近，否则应考虑由次梁引起的主梁抗扭，或增加构造抗扭纵筋和箍筋。
3.4 梁纵筋宜小直径小间距，有利于抗裂，但应注意钢筋间距要满足要求，并与梁的断面相应。
箍筋按规定在梁端头加密。
布筋时应将纵筋等距，箍筋肢距可不等。
小断面的连续梁或框架梁，上、下部纵筋均应采用同直径的，尽量不在支座搭接。
3.5 端部与框架梁相交或弹性支承在墙体上的次梁，梁端支座可按简支考虑，但梁端箍筋应加密。
挑梁端部有次梁时，要附加箍筋或吊筋。
对于大挑梁，梁的下部宜配置受压钢筋以减小挠度。
挑梁配筋应留有余地。
3.6 梁净高大于500 时，加设腰筋，间距200，否则易出现垂直裂缝。
尽量避免长高比小于4 的短梁，采用时箍筋应全梁加密，梁上筋通长，梁纵筋不宜过大。
梁宽大于350 时，应采用四肢箍。
4.柱设计
4.1 地上为圆柱时，地下部分应改为方柱，方便施工。
方柱箍筋应使用井字箍，并按规范加密。
角柱、楼梯间柱应增大纵筋并全柱高加密箍筋。
4.2 柱的纵筋宜大直径大间距，但间距不宜大于200。
柱内埋管，一般情况下仅在柱的四角才有条件埋设较粗的管，管截面面积占柱截面4%以下时，可不必验算。
柱内不得穿暖气管。
4.3 柱断面不宜小于450x450，混凝土不宜小于c25，否则梁纵筋锚入柱内的水平段不容易满足0.45la的要求，不满足时应加横筋。
当有部分矩形柱部分异型柱时，应注意异型柱的刚度要和矩形柱相接近，不要相差太大。
4.4 柱应尽量采用高强度混凝土来满足轴压比的限制，减小断面尺寸。
尽量避免短柱，短柱箍筋应全高加密，短柱纵筋不宜过大。
考虑到竖向地震作用，柱子的轴压比及配筋宜留有余地。
5 其它几点设计要点
①雨蓬不得从填充墙内挑出。
大跨度雨蓬、阳台等处梁应考虑抗扭。
考虑抗扭时，扭矩为梁中心线处板的负弯距乘以跨度的一半。
②框架梁、柱的混凝土等级宜相差一级为好。
③当梁或过梁等截面较大时，应验算构件的最小配筋率。
④突出屋面的电梯间不应采用砖混结构。
⑤框架结构中的电梯井壁宜采用实心砖砌筑，此处实心砖仅作为荷载考虑，不承重。
如：增大配筋率，通长配筋，改善保温，铺设架空层，加后浇带等。
⑦柱轴压比宜满足规范要求。
⑧当采用井字梁时，梁的自重大于板自重，梁自重不可忽略不计。
周边一般为加大截面的边梁。
⑨采用扁梁时，应注意验算变形。
⑩突出屋面的电梯间的柱为梁托柱时应向下延伸一层，不宜直接锚入顶层梁内，并且托梁上应适当拉通。
错层部位应采取加强措施。
女儿墙内加构造柱，顶部加压顶。
出入口处的女儿墙不管多高，均加构造柱，并应加密。
