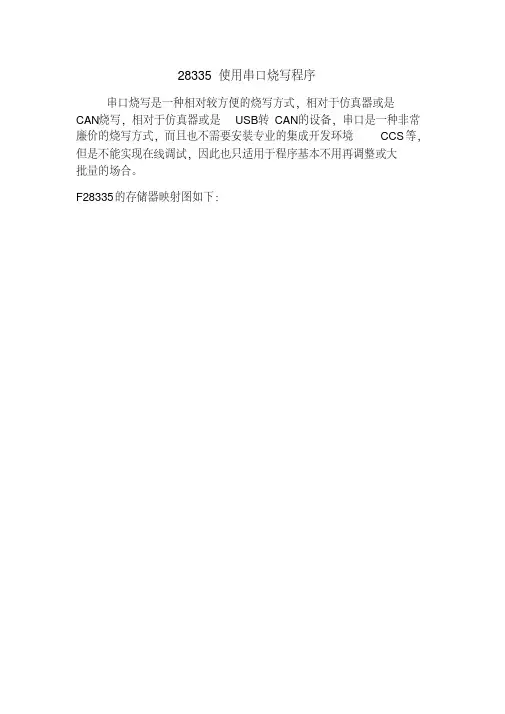

28335使用串口烧写程序串口烧写是一种相对较方便的烧写方式,相对于仿真器或是CAN烧写,相对于仿真器或是USB转CAN的设备,串口是一种非常廉价的烧写方式,而且也不需要安装专业的集成开发环境CCS等,但是不能实现在线调试,因此也只适用于程序基本不用再调整或大批量的场合。
F28335的存储器映射图如下:BOOTROM 是一块8K X 16的只读存储器,位于地址空间0x3FE000~0x3FFFFF,片内BOOTROM在出厂时固化了引导加载程序以的存储映射如下图所示:及定点和浮点数据表,片上BOOTROM1.内BOOT ROM数学表:在BOOT ROM中保留了4K X 16位空间,用以存放浮点和IQ数据公式表,这些数据公式表有助于改善性能和节省SARAM空间。
向量表:CPU向量表位于ROM存储器0x3FE000~0x3FFFFF段内,如下图所示。
复位后,当VMAP=1,ENPIE=0(PIE向量表禁止)时,该向量表激活。
在内部BOOT ROM引导区中能够调用的唯一向量就是位于0x3FFFC0的复位向量。
复位向量在出厂时被烧录为直接指向存储在BOOT ROM 空间中的InitBoot函数,该函数用于开启引导过程。
然后通过通用I/O引脚上的检验判断,决定具体引导模式。
引导模式与控制引脚之间的关系如下图所示:Bootloader特性:Bootloader是位于片上引导ROM中的在复位后执行的程序,用于在上电复位后,将程序代码从外部源转移到内部存储器。
这允许代码暂时存储在掉电不丢失数据的外部存储器内,然后被转移到高速存储器中执行。
引导ROM中的复位向量将程序执行重定向至InitBoot函数。
执行器件初始化之后,bootloader将检查GPIO引脚的状态以确定您需要执行哪种引导模式。
这些选项包括:跳转至闪存、跳转至SARAM、跳转至OTP或调用其中一个片上引导加载例程。
完成选择进程后,如果已完成所需的引导加载,处理器将在所选引导模式确定的应用起点继续执行。
TMS320F28335外部中断总结作者:Free 文章来源:Free 点击数:93 更新时间:2010-8-26在这里我们要十分清楚DSP的中断系统。
C28XX一共有16个中断源,其中有2个不可屏蔽的中断RESET和NMI、定时器1和定时器2分别使用中断13和14。
这样还有12个中断都直接连接到外设中断扩展模块PIE上。
说的简单一点就是PIE 通过12根线与28335核的12个中断线相连。
而PIE的另外一侧有12*8根线分别连接到外设,如AD、SPI、EXINT等等。
这样PIE共管理12*8=96个外部中断。
这12组大中断由28335核的中断寄存器IER来控制,即IER确定每个中断到底属于哪一组大中断(如IER |= M_INT12;说明我们要用第12组的中断,但是第12组里面的什么中断CPU并不知道需要再由PIEIER确定)。
接下来再由PIE模块中的寄存器PIEIER中的低8确定该中断是这一组的第几个中断,这些配置都要告诉CPU(我们不难想象到PIEIER共有12总即从PIEIER1-PIEIER12)。
另外,PIE模块还有中断标志寄存器PIEIFR,同样它的低8位是来自外部中断的8个标志位,同样CPU的IFR寄存器是中断组的标志寄存器。
由此看来,CPU的所有中断寄存器控制12组的中断,PIE的所有中断寄存器控制每组内8个的中断。
除此之外,我们用到哪一个外部中断,相应的还有外部中断的寄存器,需要注意的就是外部中断的标志要自己通过软件来清零。
而PIE和CPU的中断标志寄存器由硬件来清零。
EALLOW; // This is needed to write to EALLOW protected registersPieVectTable.XINT2 = &ISRExint; //告诉中断入口地址EDIS; // This is needed to disable write to EALLOW protected registersPieCtrlRegs.PIECTRL.bit.ENPIE = 1; // Enable the PIE block使能PIE PieCtrlRegs.PIEIER1.bit.INTx5= 1; //使能第一组中的中断5IER |= M_INT1; // Enable CPU 第一组中断EINT; // Enable Global interrupt INTMERTM; // Enable Global realtime interrupt DBGM也就是说,12组中的每个中断都要完成上面的相同配置,剩下的才是去配置自己的中断。

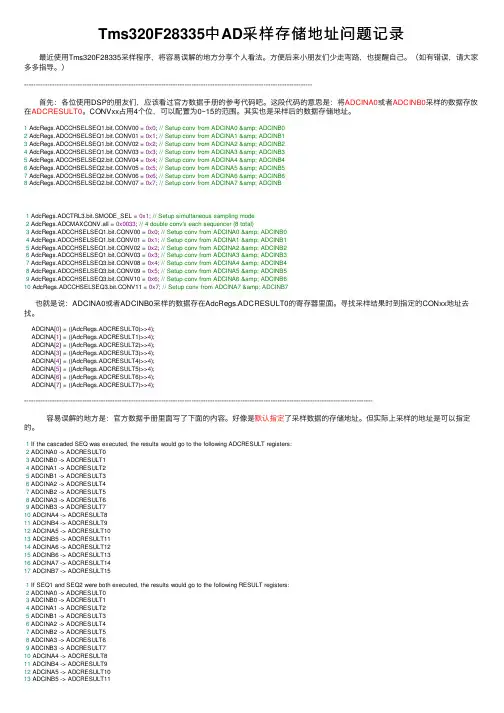

Tms320F28335中AD采样存储地址问题记录最近使⽤Tms320F28335采样程序,将容易误解的地⽅分享个⼈看法。
⽅便后来⼩朋友们少⾛弯路,也提醒⾃⼰。
(如有错误,请⼤家多多指导。
)----------------------------------------------------------------------------------------------------------------------------⾸先:各位使⽤DSP的朋友们,应该看过官⽅数据⼿册的参考代码吧。
这段代码的意思是:将ADCINA0或者ADCINB0采样的数据存放在ADCRESULT0。
CONVxx占⽤4个位,可以配置为0~15的范围。
其实也是采样后的数据存储地址。
1 AdcRegs.ADCCHSELSEQ1.bit.CONV00 = 0x0; // Setup conv from ADCINA0 & ADCINB02 AdcRegs.ADCCHSELSEQ1.bit.CONV01 = 0x1; // Setup conv from ADCINA1 & ADCINB13 AdcRegs.ADCCHSELSEQ1.bit.CONV02 = 0x2; // Setup conv from ADCINA2 & ADCINB24 AdcRegs.ADCCHSELSEQ1.bit.CONV03 = 0x3; // Setup conv from ADCINA3 & ADCINB35 AdcRegs.ADCCHSELSEQ2.bit.CONV04 = 0x4; // Setup conv from ADCINA4 & ADCINB46 AdcRegs.ADCCHSELSEQ2.bit.CONV05 = 0x5; // Setup conv from ADCINA5 & ADCINB57 AdcRegs.ADCCHSELSEQ2.bit.CONV06 = 0x6; // Setup conv from ADCINA6 & ADCINB68 AdcRegs.ADCCHSELSEQ2.bit.CONV07 = 0x7; // Setup conv from ADCINA7 & ADCINB1 AdcRegs.ADCTRL3.bit.SMODE_SEL = 0x1; // Setup simultaneous sampling mode2 AdcRegs.ADCMAXCONV.all = 0x0033; // 4 double conv's each sequencer (8 total)3 AdcRegs.ADCCHSELSEQ1.bit.CONV00 = 0x0; // Setup conv from ADCINA0 & ADCINB04 AdcRegs.ADCCHSELSEQ1.bit.CONV01 = 0x1; // Setup conv from ADCINA1 & ADCINB15 AdcRegs.ADCCHSELSEQ1.bit.CONV02 = 0x2; // Setup conv from ADCINA2 & ADCINB26 AdcRegs.ADCCHSELSEQ1.bit.CONV03 = 0x3; // Setup conv from ADCINA3 & ADCINB37 AdcRegs.ADCCHSELSEQ3.bit.CONV08 = 0x4; // Setup conv from ADCINA4 & ADCINB48 AdcRegs.ADCCHSELSEQ3.bit.CONV09 = 0x5; // Setup conv from ADCINA5 & ADCINB59 AdcRegs.ADCCHSELSEQ3.bit.CONV10 = 0x6; // Setup conv from ADCINA6 & ADCINB610 AdcRegs.ADCCHSELSEQ3.bit.CONV11 = 0x7; // Setup conv from ADCINA7 & ADCINB7也就是说:ADCINA0或者ADCINB0采样的数据存在AdcRegs.ADCRESULT0的寄存器⾥⾯。
EPWMTMSF28335所需配置的EPWM寄存器一.TB模块需要设置的寄存器TBCTL_BITS {// bits descriptionUint16 CTRMODE:2; // 1:0 Counter ModeUint16 PHSEN:1; // 2 Phase load enable Uint16 PRDLD:1; // 3 Active period load Uint16 SYNCOSEL:2; // 5:4 Sync output select Uint16 SWFSYNC:1; // 6 Software force sync pulseUint16 HSPCLKDIV:3; // 9:7 High speed time pre-scaleUint16 CLKDIV:3; // 12:10 Timebase clock pre-scaleUint16 PHSDIR:1; // 13 Phase DirectionUint16 FREE_SOFT:2; // 15:14 Emulation mode1.TBCTL:TB控制寄存器设置TBCTL_REG.BITS.CTRMODE:2 (计数模式设置)TB_COUNT-UP 0x0;TB_COUNT_DOWN 0x1;TB_COUNT_UPDOWN 0x2;TB_FREEZE 0x3;TBCTL_REG.BITS.PHSEN:1 (相位装载使能控制)TB_DISABLE 0x0;TB_ENABLE 0x1; 直接将计数器中的值装载到TBCTR计数控制寄存器中。
TBCTL_REG.BITS.PRDLD:1 (时基周期映射使能)TB_SHADOW 0x0 使能TBPRD映射寄存器,读写TBPRD寄存器地址直接操作映射寄存器,当时基计数器计数值等于0时,映射寄存器内容传送到工作寄存器。
默认状态下TBPRD映射寄存器被使能。
TB_IMMEDIATE 0x1 立即装载模式,不需要等到时基计数器计数值等于0时,就直接将TBPRD的存储地址直接操作工作寄存器中。
dspf28335启动过程1.DSP reset后运行的起始地址是多少?0x3FFFC02.仿真器烧写程序的步骤是?根据cmd文件把程序烧到指定位置,然后执行。
3.DSP的Flash启动过程是什么?首先硬件配置GPIO84~87上拉为1,即处于Flash启动过程。
当DSP复位后,会从复位向量0x3FFFC0处取得复位向量,并跳转到InitBoot处开始执行,InitBoot会读GPIO84~87的值发现全为1判断为Flash启动方式。
然后会跳到0x33FFF6处执行。
在CCS5.2工程的cmd文件中有如下代码:MEMORY{PAGE 0 :BEGIN : origin = 0x33FFF6, length = 0x000002 /* Boot to M0 will go here */...}SECTIONS{...codestart : > BEGIN PAGE = 0...}即表示把codestart段放到0x33FFF6位置处,文件“DSP2833x_CodeStartBranch.asm”中有codestart段的定义,实际上codestart段只是包含了一个跳转指令,是程序跳转到_c_int00处,_c_int00在boot.asm in RTS library中有定义,_c_int00的代码最终会调用c的main 函数,之后就是main函数的执行。
总的就是:Reset(0x3fffc0)—>initBoot()—>判断启动方式—>codestart(0x33fff6)—>_c_int00—>main函数4.F28335如何烧写代码到flash中并运行?首先使用添加C:\ti\controlSUITE\device_support\f2833x\v133\DSP2833x_com mon\cmd\F28335.cmd。
此文件即为配置代码到flash中的TI官方配置文件。

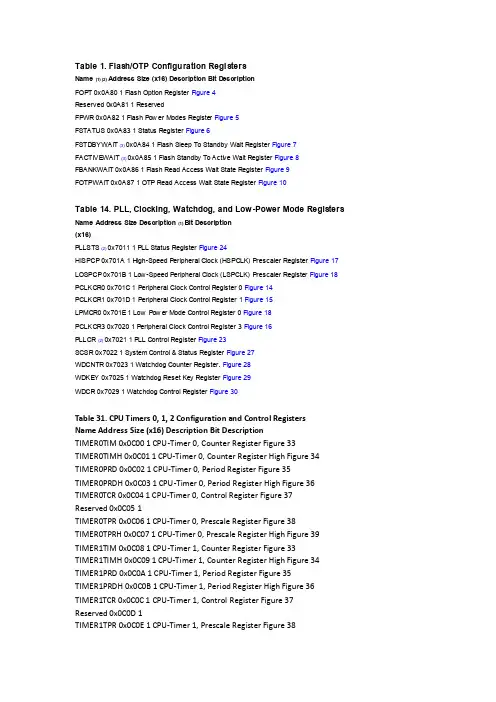

Table 1. Flash/OTP Configuration RegistersName (1) (2) Address Size (x16) Description Bit D escriptionFOP T 0x0A80 1 Flash Option Register Figure 4Reserved 0x0A81 1 ReservedFP WR 0x0A82 1 Flash P ow er Modes Register Figure 5FSTATUS 0x0A83 1 Status Register Figure 6FSTDBYWAIT (3) 0x0A84 1 Flash Sleep To Standby Wait Register Figure 7FACTIVE WAIT (3) 0x0A85 1 Flash Standby To Acti v e Wait Register Figure 8 FBANKWAIT 0x0A86 1 Flash Read Access Wait State Register Figure 9FOTPWAIT 0x0A87 1 OTP Read Access Wait State Register Figure 10Table 14. PLL, Clocking, Watchdog, and Low-Power Mode Registers Name Address Size Description (1) Bit Description(x16)P LLSTS (2) 0x7011 1 P LL Status Register Figure 24HISPCP 0x701A 1 High-Speed P eripheral Clock (HSPCLK) P rescaler Register Figure 17 LOSPCP 0x701B 1 Low-Speed P eripheral Clock (LSPCLK) P rescaler Register Figure 18 PCLKCR0 0x701C 1 P eripheral Clock Control Register 0 Figure 14PCLKCR1 0x701D 1 P eripheral Clock Control Register 1 Figure 15LPMCR0 0x701E 1 Low P ow er Mode Control Register 0 Figure 18PCLKCR3 0x7020 1 P eripheral Clock Control Register 3 Figure 16P LLCR (2) 0x7021 1 P LL Control Register Figure 23SCSR 0x7022 1 System Control & Status Register Figure 27WDCNTR 0x7023 1 Watchdog Counter Register. Figure 28WDKE Y 0x7025 1 Watchdog Reset Key Register Figure 29WDCR 0x7029 1 Watchdog Control Register Figure 30Table 31. CPU Timers 0, 1, 2 Configuration and Control RegistersName Address Size (x16) Description Bit DescriptionTIMER0TIM 0x0C00 1 CPU-Timer 0, Counter Register Figure 33TIMER0TIMH 0x0C01 1 CPU-Timer 0, Counter Register High Figure 34 TIMER0PRD 0x0C02 1 CPU-Timer 0, Period Register Figure 35TIMER0PRDH 0x0C03 1 CPU-Timer 0, Period Register High Figure 36 TIMER0TCR 0x0C04 1 CPU-Timer 0, Control Register Figure 37Reserved 0x0C05 1TIMER0TPR 0x0C06 1 CPU-Timer 0, Prescale Register Figure 38TIMER0TPRH 0x0C07 1 CPU-Timer 0, Prescale Register High Figure 39 TIMER1TIM 0x0C08 1 CPU-Timer 1, Counter Register Figure 33TIMER1TIMH 0x0C09 1 CPU-Timer 1, Counter Register High Figure 34 TIMER1PRD 0x0C0A 1 CPU-Timer 1, Period Register Figure 35TIMER1PRDH 0x0C0B 1 CPU-Timer 1, Period Register High Figure 36 TIMER1TCR 0x0C0C 1 CPU-Timer 1, Control Register Figure 37Reserved 0x0C0D 1TIMER1TPR 0x0C0E 1 CPU-Timer 1, Prescale Register Figure 38TIMER1TPRH 0x0C0F 1 CPU-Timer 1, Prescale Register High Figure 39TIMER2TIM 0x0C10 1 CPU-Timer 2, Counter Register Figure 33TIMER2TIMH 0x0C11 1 CPU-Timer 2, Counter Register High Figure 34TIMER2PRD 0x0C12 1 CPU-Timer 2, Period Register Figure 35TIMER2PRDH 0x0C13 1 CPU-Timer 2, Period Register High Figure 36TIMER2TCR 0x0C14 1 CPU-Timer 2, Control Register Figure 37Reserved 0x0C15 1TIMER2TPR 0x0C16 1 CPU-Timer 2, Prescale Register Figure 38TIMER2TPRH 0x0C17 1 CPU-Timer 2, Prescale Register High Figure 39Table 39. GPIO Control RegistersName (1) Address Size (x16) Register Description Bit DescriptionGPACTRL 0x6F80 2 GPIO A Control Register (GPIO0-GPIO31) Figure 53GPAQSEL1 0x6F82 2 GPIO A Qualifier Select 1 Register (GPIO0-GPIO15) Figure 55 GPAQSEL2 0x6F84 2 GPIO A Qualifier Select 2 Register (GPIO16-GPIO31) Figure 56 GPAMUX1 0x6F86 2 GPIO A MUX 1 Register (GPIO0-GPIO15) Figure 47GPAMUX2 0x6F88 2 GPIO A MUX 2 Register (GPIO16-GPIO31) Figure 48GPADIR 0x6F8A 2 GPIO A Direction Register (GPIO0-GPIO31) Figure 59GPAPUD 0x6F8C 2 GPIO A Pull Up Disable Register (GPIO0-GPIO31) Figure 62GPBCTRL 0x6F90 2 GPIO B Control Register (GPIO32-GPIO63) Figure 54GPBQSEL1 0x6F92 2 GPIO B Qualifier Select 1 Register (GPIO32-GPIO47) Figure 57 GPBQSEL2 0x6F94 2 GPIO B Qualifier Select 2 Register (GPIO48 - GPIO63) Figure 58 GPBMUX1 0x6F96 2 GPIO B MUX 1 Register (GPIO32-GPIO47) Figure 49GPBMUX2 0x6F98 2 GPIO B MUX 2 Register (GPIO48-GPIO63) Figure 50GPBDIR 0x6F9A 2 GPIO B Direction Register (GPIO32-GPIO63) Figure 60GPBPUD 0x6F9C 2 GPIO B Pull Up Disable Register (GPIO32-GPIO63) Figure 63GPCMUX1 0x6FA6 2 GPIO C MUX 1 Register (GPIO64-GPIO79) Figure 51GPCMUX2 0x6FA8 2 GPIO C MUX 2 Register (GPIO80-GPIO87) Figure 52GPCDIR 0x6FAA 2 GPIO C Direction Register (GPIO64-GPIO87) Figure 61GPCPUD 0x6FAC 2 GPIO C Pull Up Disable Register (GPIO64-GPIO87) Figure 64(1)The registers in this table are EALLOW protected. See Section 7.2 for more information. Table 40. GPIO Interrupt and Low Power Mode Select RegistersName (1) Address Size Register Description Bit Description (x16)GPIOXINT1SEL 0x6FE0 1 XINT1 Source Select Register (GPIO0-GPIO31) Figure 71 GPIOXINT2SEL 0x6FE1 1 XINT2 Source Select Register (GPIO0-GPIO31) Figure 71 GPIOXNMISEL 0x6FE2 1 XNMI Source Select Register (GPIO0-GPIO31) Figure 71 GPIOXINT3SEL 0x6FE3 1 XINT3 Source Select Register (GPIO32 - GPIO63) Table 82 GPIOXINT4SEL 0x6FE4 1 XINT4 Source Select Register (GPIO32 - GPIO63) Table 82 GPIOXINT5SEL 0x6FE5 1 XINT5 Source Select Register (GPIO32 - GPIO63) Table 82 GPIOXINT6SEL 0x6FE6 1 XINT6 Source Select Register (GPIO32 - GPIO63) Table 82 GPIOXINT7SEL 0x6FE7 1 XINT7 Source Select Register (GPIO32 - GPIO63) Table 82GPIOLPMSEL 0x6FE8 1 LPM wakeup Source Select Register (GPIO0-GPIO31) Figure 72Table 41. GPIO Data RegistersName Address Size (x16) Register D escription Bit DescriptionGP ADAT 0x6FC0 2 GPIO A Data Register (GPIO0-GPIO31) Figure 65GP ASE T 0x6FC2 2 GPIO A Set Register (GPIO0-GPIO31) Figure 68GP ACLE AR 0x6FC4 2 GPIO A Clear Register (GPIO0-GPIO31) Figure 68GP ATOGGLE 0x6FC6 2 GPIO A Toggle Register (GPIO0-GPIO31) Figure 68GPBDAT 0x6FC8 2 GPIO B Data Register (GPIO32-GPIO63) Figure 66GPBSE T 0x6FCA 2 GPIO B Set Register (GPIO32-GPIO63) Figure 69GPBCLE AR 0x6FCC 2 GPIO B Clear Register (GPIO32-GPIO63) Figure 69GPBTOGGLE 0x6FCE 2 GPIO B Toggle Register (GP IO32-GP IO63) Figure 69Table 41. GPIO Data Registers (continued)Name Address Size (x16) Register D escription Bit DescriptionGPCDAT 0x6FD0 2 GPIO C Data Register (GPIO64 - GPIO87) Figure 67GPCSET 0x6FD2 2 GPIO C Set Register (GPIO64 - GPIO87) Figure 70GPCCLE AR 0x6FD4 2 GPIO C Clear Register (GP IO64 - GPIO87) Figure 70GPCTOGGLE 0x6FD6 2 GPIO C Toggle Register (GP IO64 - GPIO87) Figure 70Table 46. Default State of Peripheral InputPeripheral Input Description Default Input (1)TZ1-TZ6 Trip zone 1-6 1EP WMSYNCI eP WM Synch Input 0ECAP neCAP input 1E QEPnAeQEP input 1E QEPnIeQEP index 1E QEPnSeQEP strobe 1SPICLKx SPI clock 1SPISTE x SPI transmit enable 0SPISIMOx SPI Slave-in, master-out 1SPISOMIx SPI Slave-out, master-in 1SCIRXDx SCI receive 1CANRXx CAN receive 1SDAA I2C data 1SCLA1 I2C clock 1。
通过串口SCI更新DSP28335的用户程序一、FLASH地址分配及cmd文件改写1.存储器flash分配0x30 0000 - 0x30 7FFF FLASHH0x30 8000 - 0x30 FFFF FLASHG0x31 0000 - 0x31 7FFF FLASHF0x31 8000 - 0x31 FFFF FLASHE0x32 0000 - 0x32 7FFF FLASHD0x32 8000 - 0x32 FFFF FLASHC0x33 0000 - 0x33 7FFF FLASHB0x33 8000 - 0x33 FF7F FLASHA/*内存分配* 用户程序可写入下面的区域,目前128K,如果不够还可以将F盘添加进来;* 也可将A盘添加进来,但是A盘有程序锁,添加该部分需要做相应的处理。
** FLASHE : origin = 0x318000, length = 0x008000 // on-chip FLASH* FLASHD : origin = 0x320000, length = 0x008000 // on-chip FLASH* FLASHC : origin = 0x328000, length = 0x008000 // on-chip FLASH* FLASHB : origin = 0x330000, length = 0x008000 // on-chip FLASH**USER_CODE: SECTORB|SECTORC|SECTORD|SECTORE *BOOT_LOADER_CODE: SECTORG|SECTORF //(F 盘为BOOT备用盘,目前没有使用)* FLASH_API_CODE: SECTORH2.cmd文件其中用户程序中的cmd文件请注意:我把codestart写到了FLASHE的起始地址,这样当升级完程序后bootload程序应该接着运行USER_CODE段,此段正好在FLASHE中,所以程序就开始从更新的用户程序运行。
DSP程序中寄存器如何分配地址DSP中某个寄存器怎么分配地址?在数据⼿册中,我们常常看到说某个寄存器地址是多少,以TMS320F28335的时钟系统寄存器为例,在ti公司给出的⼿册我们看到如下信息我们看到HISPCP中的地址为0x701A;翻看ti公司给的⼀系列库我们发现其寄存器定义在结构体SYS_CTRL_REGS中,经过⼀系列查找,我们发现SYS_CTRL_REGS映射的是 DSP281x_Headers_nonBIOS.cmd⽂件中,其对应的地址映射是System:0我们发现其⾸地址是0x7010;⽽resvd1不代表任何含义,仅仅⽅便位置偏移设数,⽽结构体中HISPCP前⾯有10个16进制变量,HISPCP是第11个,在C语⾔中,下标是从0开始,所有HISPCP是第10个,也就是A,那么HISPCP地址是0x701A,查看芯⽚数据发现吻合,相关内容,可参考下⾯⼀⽚博客⽤过F2812的朋友⼀定会对cmd⽂件很熟悉,因为这个⽂件中为每个程序和数据分配了相应的地址。
我们常⽤的cmd⽂件包括连个:(1) DSP281x_Headers_nonBIOS.cmd(2) F2812_EzDSP_RAM_lnk.cmdDSP281x_Headers_nonBIOS.cmd上⾯第⼀个⽂件⽤于对DSP外设分配地址,⽽第⼆个⽂件是为系统的程序和数据分配地址。
当然,如果DSP的外设地址我们⽤C 语⾔已经⾃⼰定义,那第⼀个⽂件我们就可以不⽤了,笔者就是⾃⼰定义的,所以没有⽤到第⼀个⽂件。
对于为什么要⾃⼰定义外设寄存器以及中断地址,有这⼏个原因:(1) ⾃⼰定义外设寄存器地址可以很清楚的了解DSP的⼯作原理,虽然这样很耗费时间,但是会了解到DSP的中断等等是怎么⼯作的。
(2) 因为DSP外设寄存器地址的分配时采⽤寄存器形式分配到的。
举个例⼦,以sci串⼝通信为例,其他的外设以及中断都⼀样。
⽐如我们设置波特率,肯定是设置某个寄存器的相应位来实现。
F28335的位域和寄存器结构的学习以前一直在使用C5000系列的DSP,具体型号为VC5509A。
不久前也接触了C2000系列的28335。
在学习这款DSP的过程中,感觉和C55X差别不少。
特别是在编程方面,两者对底层寄存器的操作方式有很大区别。
F28335拥有很丰富的外设资源,这也就说明了它必然有比较复杂的存储单元映射和中断管理体系。
关于存储单元映射,TI提供了C/C++ Header files文件来管理,这个和CSL有些类似,但和CSL并不完全相同。
首先在CSL使用最多的是宏伪指令,而在F28335中使用最多的是位域和寄存器文件结构体。
同CSL 相比,有利也有弊。
在下面会详细列出两者的优缺点。
这是我认为的最有用的一块,它为F28335提供了一个硬件抽象层,使得编程者无需去记忆大量寄存器名称。
而且它提供了一个很好的编程规范,是以后编程很好的参考。
所以花了一番功夫研究位域和寄存器文件结构体。
现将其中重要的部分描述如下:1、宏与位域和寄存器结构优缺点的对比传统的#define宏提供了地址编号或者是指向寄存器地址的指针。
这样做的优点是:1、简单,快,很容易通过键盘敲出。
2、变量名和寄存器名一致,容易记忆。
缺点是:1、具体位不容易获取,必须生成掩码来对某个位操作。
2、不能够在CCS的watch window中方便的显示某些位的值。
3、宏不能够利用CCS的自动完成功能。
4、宏不能对相同外设重复使用。
位域和寄存器结构体的优点如下:1、TI提供,无需自己编写,规范性好。
2、容易读、写、升级,效率高。
3、很好的利用了CCS的自动完成功能。
4、可以在CCS的观察窗口中查看具体位的值。
2、实现位域和寄存器文件结构体的具体步骤(以SCI外设为例)1)、定义一个寄存器文件结构体,SCI外设的寄存器在结构体中按实际的地址由低向高依次列出。
/******************************************************************** * SCI header file* Defines a register file structure for the SCI peripheral********************************************************************/ #define Uint16unsigned int#define Uint32unsigned longstruct SCI_REGS {Uint16 SCICCR_REG SCICCR;// Communications control register Uint16 SCICTL1_REG SCICTL1; // Control register 1Uint16 SCIHBAUD; // Baud rate (high) registerUint16 SCILBAUD; // Baud rate (low) registerUint16 SCICTL2_REG SCICTL2; // Control register 2Uint16SCIRXST_REG SCIRXST; // Receive status registerUint16SCIRXEMU; // Receive emulation buffer register Uint16SCIRXBUF_REG SCIRXBUF; // Receive data bufferUint16rsvd1; // reservedUint16SCITXBUF;// Transmit data bufferUint16SCIFFTX_REG SCIFFTX; // FIFO transmit registerUint16SCIFFRX_REG SCIFFRX; // FIFO receive registerUint16SCIFFCT_REG SCIFFCT; // FIFO control registerUint16rsvd2; // reservedUint16rsvd3; // reservedUint16SCIPRI_REG SCIPRI; // FIFO Priority control};2)、上面的定义本身并没有建立任何的变量,只是定义了一个结构体,而并没有实例化。
F28335BOOTROM引导模式和程序28335使用串口烧写程序串口烧写是一种相对较方便的烧写方式,相对于仿真器或是CAN烧写,相对于仿真器或是USB转CAN的设备,串口是一种非常廉价的烧写方式,而且也不需要安装专业的集成开发环境CCS等,但是不能实现在线调试,因此也只适用于程序基本不用再调整或大批量的场合。
F28335的存储器映射图如下:BOOTROM 是一块8K X 16的只读存储器,位于地址空间0x3FE000~0x3FFFFF,片内BOOTROM在出厂时固化了引导加载程序以的存储映射如下图所示:及定点和浮点数据表,片上BOOTROM1.内BOOT ROM数学表:在BOOT ROM中保留了4K X 16位空间,用以存放浮点和IQ数据公式表,这些数据公式表有助于改善性能和节省SARAM空间。
向量表:CPU向量表位于ROM存储器0x3FE000~0x3FFFFF段内,如下图所示。
复位后,当VMAP=1,ENPIE=0(PIE向量表禁止)时,该向量表激活。
在内部BOOT ROM引导区中能够调用的唯一向量就是位于0x3FFFC0的复位向量。
复位向量在出厂时被烧录为直接指向存储在BOOT ROM 空间中的InitBoot函数,该函数用于开启引导过程。
然后通过通用I/O引脚上的检验判断,决定具体引导模式。
引导模式与控制引脚之间的关系如下图所示:Bootloader特性:Bootloader是位于片上引导ROM中的在复位后执行的程序,用于在上电复位后,将程序代码从外部源转移到内部存储器。
这允许代码暂时存储在掉电不丢失数据的外部存储器内,然后被转移到高速存储器中执行。
引导ROM中的复位向量将程序执行重定向至InitBoot函数。
执行器件初始化之后,bootloader将检查GPIO引脚的状态以确定您需要执行哪种引导模式。
这些选项包括:跳转至闪存、跳转至SARAM、跳转至OTP或调用其中一个片上引导加载例程。
