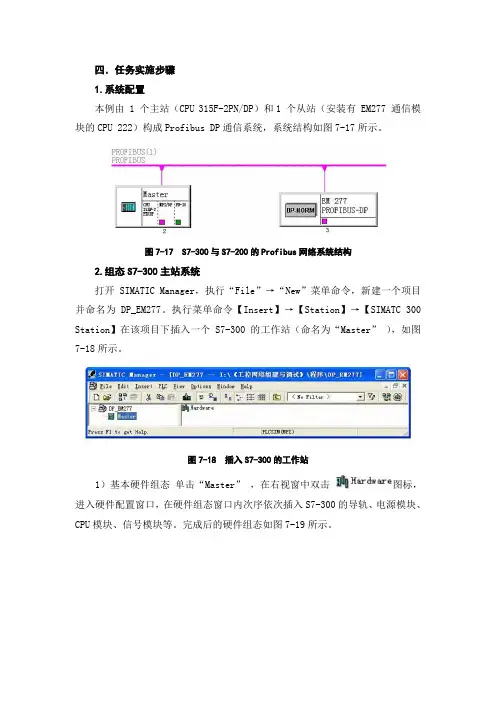

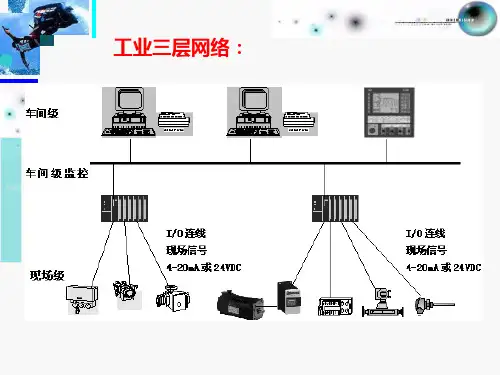

四．任务实施步骤1.系统配置本例由 1 个主站（CPU 315F-2PN/DP）和1 个从站（安装有 EM277 通信模块的CPU 222）构成Profibus DP通信系统，系统结构如图7-17所示。
图7-17 S7-300与S7-200的Profibus网络系统结构2.组态S7-300主站系统打开SIMATIC Manager，执行“File”→“New”菜单命令，新建一个项目并命名为DP_EM277。
执行菜单命令【Insert】→【Station】→【SIMATC 300 Station】在该项目下插入一个S7-300的工作站（命名为“Master”），如图7-18所示。
图7-18 插入S7-300的工作站1）基本硬件组态单击“Master”，在右视窗中双击图标，进入硬件配置窗口，在硬件组态窗口内次序依次插入S7-300的导轨、电源模块、CPU模块、信号模块等。
完成后的硬件组态如图7-19所示。
图7-19 主站“Master”的硬件组态2）设置DP接口属性双击槽架中的“MPI/DP”，打开“Properties MPI/DP”对话框。
在“General”属性标签内单击“Interface”选项的“Type”下拉列表，从中选择“Profibus”接口类型。
然后单击“Properties”按钮，打开“Profibus interface MPI/DP”对话框。
在“Parameters”属性标签内单击“Address”项的下拉列表，设置Profibus节点地址。
本例将主站“Master”的地址设为“2”，如图7-20所示。
图7-20 设置主站“Master”的DP地址3）配置Profibus子网单击“New”按钮，新建一个Profibus子网，并使用默认子网名称：Profibus(1)。
然后切换到“Network Settings”属性标签，勾选“Highest Profibus”选项内的“Change”复选项，设置 Profibus(1)最高站点地址，本例选择默认最高地址（126）；在“Transmission Rate”选项内选择 Profibus(1)子网的通信波特率，本例选择 1.5Mbps；在“Profile”选项内设置通信协议，本例选择 DP 协议，如图7-21所示。
PROFIBUS-DP联网（EM277模块）电脑（带CP5611网卡）、CP5611网卡通讯线用CP5611网卡通讯线连接模块与5611串口，设置地址点击“设置”→“控制面板”→“”选择“CP5611(PROFIBUS)”,然后点击右边所示“Diagnostics.出现下面所示窗口：点击“READ”,在上显示方格里能读取地址“√”，模块为好。
工业以太网（CP343-1模块）PC\PPI通讯线、网线1 、设定PC机IP地址打开网络邻居，查看本地连接属性，“Internet协议(TCP/IP)”，在弹出的对话框中选择对该PC机的IP地址机其他参数进行设置。
具体如下：2、利用以太网向导组建通信组态2.1 打开“STEP7 V4.0”软件，选择“工具”→“以太网向导”，点击“下一步”，点击“读取模块”对所连接的EM243-1通信模块进行在线读取：2.2在次对话框中可设置EM243-1通信模块的IP地址、子网掩码、网关地址、模块连接类型等通信信息（注：此处填写的IP地址和子网掩码要与PC机设置对应）如下：直接点击“下一步”把该模块设置为“服务器（SERVER）”,并接受所有连接如下：直接点击“下一步”，直至完成整套通信设置，点击“完成”按钮，推出设置对话框如下：3、下载程序系统自动生成通信子程序，打开界面左边的“程序块”，选择“主程序”，点击“”进行编译程序，编译无误后点击“”下载程序到PLC中，断开PC/PPI通讯线。
4、通信4.1 用网线完成以太网模块与电脑之间的连接，打开界面左边进行tongx协议设置：双击“设置PG/PC接口”，选择如下图所示，点击“OK”4.2双击“通信”→“双击刷新”，能在双击刷新下显示读取到的地址为好。
PROFIBUS网络安装之网络布线规则①选择标准PROFIBUS 通讯电缆标准PROFIBUS 通讯电缆的特性阻抗为150 欧姆，这与PB 头的终端电阻设置为ON 时的终端电阻值刚好匹配，如果选择普通的电缆，其特性阻抗与终端电阻很可能不匹配，则通讯性能将会受到影响；标准的PROFIBUS 电缆往往是双层屏蔽的，屏蔽效果比较好。
另外，标准通讯电缆是双绞的，因而对于信号在电缆内传输时自身产生的干扰也能够起到自我抑制的作用。
②屏蔽层多点接地PROFIBUS 电缆在插头内接线时，须将屏蔽层剥开，压在插头内的金属部分，该金属部分与当Sub-D 插头外部的金属部分相连，当将插头插在CPU 或者ET200M 等设备的DP 口上时，则通过设备连接到了安装底板，而安装底板一般是连接在柜壳上并接地的，从而实现了屏蔽层的接地。
图1PROFIBUS 插头内部接线即屏蔽层的处理由于接地有利于保护PLC 设备以及DP 通讯口，因此对于所有的PROFIBUS 站点都要求进行接地处理，即多点接地。
③布线规则a. 不同电压等级的电缆分线槽布线高电压，大电流的动力电缆，与小电压和小电流的电缆应该是分线槽布线，同时线槽应盖上盖板，尽量全封闭；如果现场无法分线槽布线，则将两类电缆尽量远离，中间加金属隔板进行隔离，同时金属线槽要做接地处理（图2）。
图2 电缆槽架以及电缆在线槽内的处理图3 现场布线电缆槽架之间也的连接应该保证用金属连接部件大面积连接处理，同时注意接地的连接。
图4 电缆桥架之间的连接以及接地处理b. 通讯电缆单独在线槽外布线时，可根据情况采用穿金属管的方式，这样既可以保护通讯电缆不被损坏，对于防止EMC 的干扰也有好处，但注意外部的金属管需要接地（图3）；图5 现场通讯的电缆图4 中的电缆通讯直接暴露在外面，很容易被压断，类似情况可考虑局部或者全部穿管。
c. 通讯电缆与动力电缆避免长距离平行布线由于平行布线的两根电缆之间需要考虑空间电容。
驱动_PROFIBUS通讯方式设置说明一、问题描述本说明介绍了西门子S7系列PLC在MCGS中使用PROFIBUS通讯方式较常遇到的问题，并提供了详细的问题处理方案。
二、适应对象1、硬件条件PROFIBUS-DP主站可以是带有集成DP口的CPU（例如S7-300 315-2DP），或者用CP342-5扩展的S7-300站、IM467、CP443-5Extend扩展的S7-400站。
上位机中插有通信卡CP5411、CP5511、CP5611、CP5611-A2、CP5412、CP5613，也作为PROFIBUS-DP主站。
PROFIBUS-DP从站有ET200系列、调速装置、S7-200/300/400站及第三方设备等（例如S7200 PLC扩展EM277通信模块）。
通讯电缆一条，也可以自己制作。
若有多个PLC，则可以把所有的3对3，4对4，5对5，8对8接线。
2、软件条件（1）操作系统要求是Windows2000 Professional SP4版本或Windows98 SE操作系统推荐使用Windows2000 Professional SP4操作系统。
（2）支持软件必须安装西门子SoftNet软件，SoftNet版本为V5.3 Build 1381。
西门子安装光盘为：SIMATIC NET CD: 05/2000。
要安装的内容：光盘目录下：\sw \sn_pb_s7\ disk1\ Setup.exe光盘目录下：\sw \VBasic\ S7\disk1\ Setup.exe。
（3）PLC编程软件若PROFIBUS-DP主站使用的是S7-300 PLC或S7-400 PLC，必须装有Step7 5.0以上的编程软件，推荐使用Step7 V5.2。
注：MCGS ProfibusDP驱动是调用SoftNet来实现通讯的，所使用SoftNet(V5.3 Build 1381)版本对操作系统有要求，只能在Window 2000 Pro或Windows98 SE系统上使用，而无法用于Windows2000 Server、WindowsXP或更新的操作系统上。
