Win7 网络OPC的DCOM配置说明

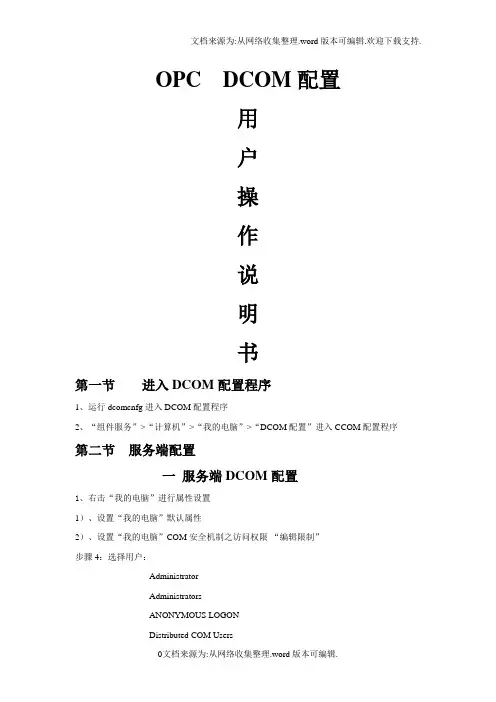

OPC DCOM配置用户操作说明书第一节进入DCOM配置程序1、运行dcomcnfg进入DCOM配置程序2、“组件服务”>“计算机”>“我的电脑”>“DCOM配置”进入CCOM配置程序第二节服务端配置一服务端DCOM配置1、右击“我的电脑”进行属性设置1）、设置“我的电脑”默认属性2）、设置“我的电脑”COM安全机制之访问权限-“编辑限制”步骤4：选择用户：AdministratorAdministratorsANONYMOUS LOGONDistributed COM UsersEveryoneGuestsINTERACTINENETWORKSYSTEM步骤5：设置以上9个用户访问权限为：本地访问：允许远程访问：允许3）、设置“我的电脑”COM安全机制之访问权限-“编辑默认值”同设置“我的电脑”COM安全机制之访问权限-“编辑限制”步骤1到步骤5 4）、设置“我的电脑”COM安全机制之启动和激活权限-“编辑限制”增加用户：AdministratorAdministratorsANONYMOUS LOGONDistributed COM UsersEveryoneGuestsINTERACTINENETWORKSYSTEM配置每个用户权限为：5）、设置“我的电脑”COM安全机制之启动和激活权限-“编辑限制”增加用户：AdministratorAdministratorsANONYMOUS LOGONDistributed COM Users EveryoneGuestsINTERACTINENETWORKSYSTEM配置每个用户权限为：2、配置OpcEnum1）、选择“DCOM配置”2)、选择“OpcEnum”注：若此处未找到OpcEnum插件，需安装一个OPC Core Components Redistributable (x64)，可以自行百度查找安装，并注意需安装对应操作系统的安装包。

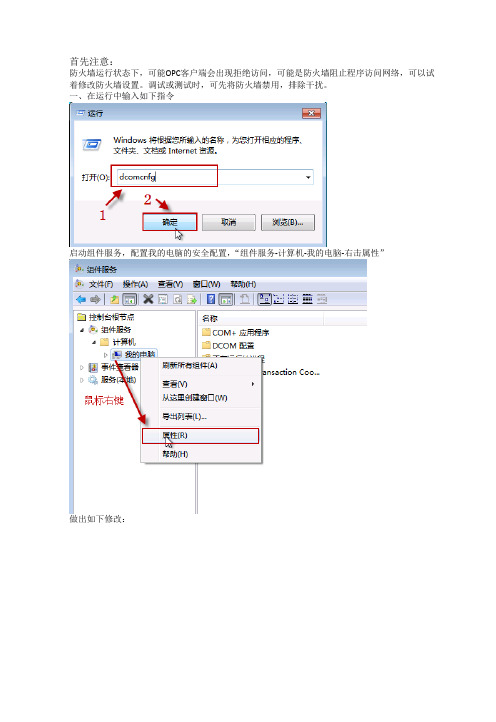

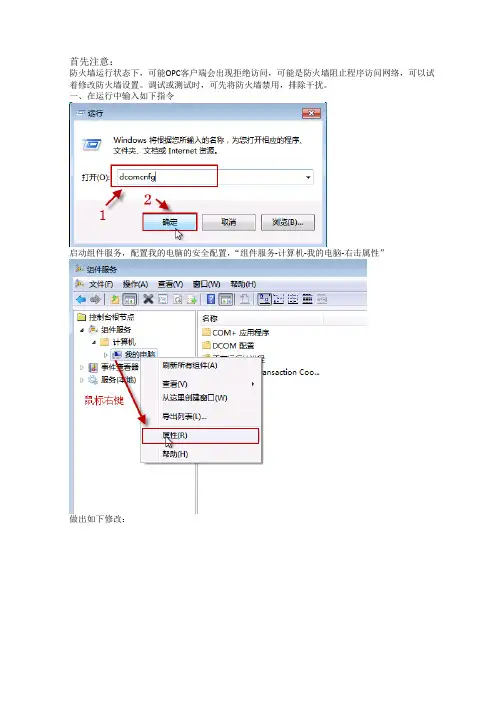

首先注意：
防火墙运行状态下，可能OPC客户端会出现拒绝访问，可能是防火墙阻止程序访问网络，可以试着修改防火墙设置。

调试或测试时，可先将防火墙禁用，排除干扰。

一、在运行中输入如下指令
启动组件服务，配置我的电脑的安全配置，“组件服务-计算机-我的电脑-右击属性”
做出如下修改：
DCOM协议属性内容是：TCP/IP协议。

选择“COM安全”选项卡
按照图中标号的顺序逐个配置
在1中
按照下图点击添加，注意添加一下项：
在2中：
点击添加，逐一添加一下表中的项
在3中
点击添加，逐一添加一下表中的项
在4中
点击添加，逐一添加一下表中的项
配置完成后点击确定按钮，出现如下提示：
点击确定。

二、配置OPCENUM的安全设置：在“组件服务”左侧树形菜单，选择“组件服务\计算机\我的电脑\DCOM配置”，在列表中选择OPCENUM项，右击选择属性，
身份验证级别选择“无”
再选择安全选项卡，在“启动激活权限”，“访问权限”和“配置权限”采用“使用默认值”。

然后选择“标识”选项卡，如下图
修改完毕，后点击确定。

OPC服务器的安全设置与OPCENUM的设置基本相同，不同之处在与“标识处”，OPCENUM的配置上图已经展示出，OPC服务器的安全设置的如下
三、配置本地的安全策略
在运行中输入“secpol.msc”
启动本地安全策略，网络访问：将Everyone权限应用于匿名访问匿名用户”设置，将规则启用，如下图：。

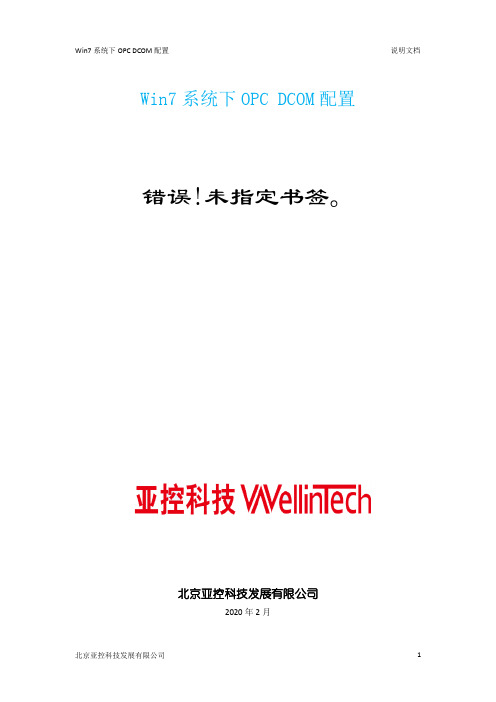

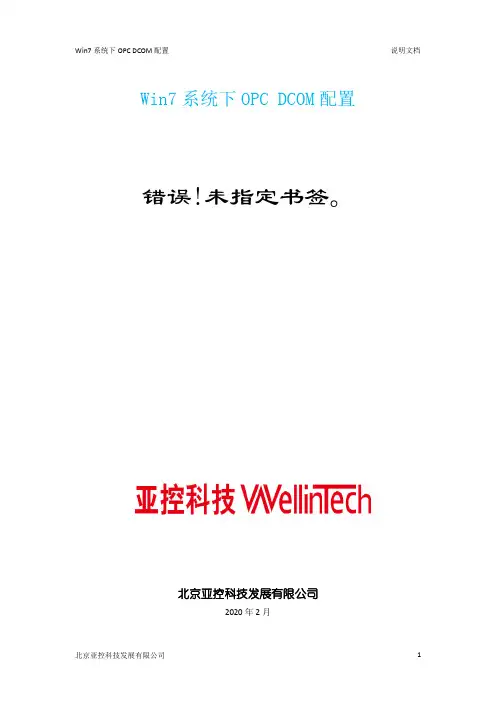

Win7系统下OPC DCOM配置错误!未指定书签。

北京亚控科技发展有限公司2020年2月1.确保当前用户是管理员用户。

如果OPC客户端和OPC服务器都是用组态王，保证二者的操作系统的用户名密码完全相同。

2.安装“OPC Core Components 2.00 SDK 2.20.msi”。

3.使用管理员身份打开运行界面。

输入“dcomcnfg”，单击确定。

4.打开“组件服务-计算机-我的电脑”，在“我的电脑”上单击右键，选择“属性”5.打开“我的电脑属性”对话框，切换到“默认属性”对话框，将“默认身份验证级别”改为“无”【重要】。

6.切换到“COM安全”选项卡，分别打开下面的两组“编辑限制”、“编辑默认值”对话框，将“Everyone”用户加入，并勾选允许所有权限，依次单击确定。

8.打开“OpcEnum 属性”对话框，在“常规”选项卡中，将“身份验证级别”改为“无”【重要】。

9.切换到“安全”选项卡，将所有权限改为“自定义”，再分别单击下面的三组“编辑”按钮，在权限对话框中添加“Everyone”用户，并勾选允许所有权限。

10.切换到“标识”选项卡，选择“交互式用户”。

点击确定。

11.打开打开“组件服务-计算机-我的电脑-DCOM配置”，找到“KingView.view”，右键单击，选择”属性“。

配置方法同OpcEnum。

注：如果“交互式用户”为灰色不可选，需要注册OpcEnum.exe。

注册方法如下：1.在开始中输入“cmd”，以管理员身份打开。

2.输入”opcenum.exe /regserver”，回车，即可。

OPC DCOM配置工具使用说明
当OPC客户端远程访问OPC服务器时，需要对服务器端和客户端的计算机进行DCOM 配置。

为了方便DCOM配置，特编写了注册表导入工具。

使用方法如下：服务器端：
1. 点击“开始”->“运行”，输入“dcomcnfg”（不包含双引号），确认组件服务->计算机->我的电脑右键属性能否打开，如果属性可以正常打开，则执行第2步；如果属性不能打开，则点击运行安装目录下“DCOM配置工具”文件夹下的DTC.bat批处理文件，执行后电脑会重新启动，这样可以正常打开属性。

2. 双击Macsv5Sever.reg注册表文件。

成功导入注册表之后注销下计算机，这样就完成了服务器端的DCOM配置。

客户端：
1.第一步同服务器。

2.双击运行OPCDCOM.reg注册表文件。

成功导入注册表之后注销下计算机，这样就完成了客户端的DCOM配置。

注意事项：
客户端和服务器端的Windows XP的登录账户和密码必须相同，密码不能为空。

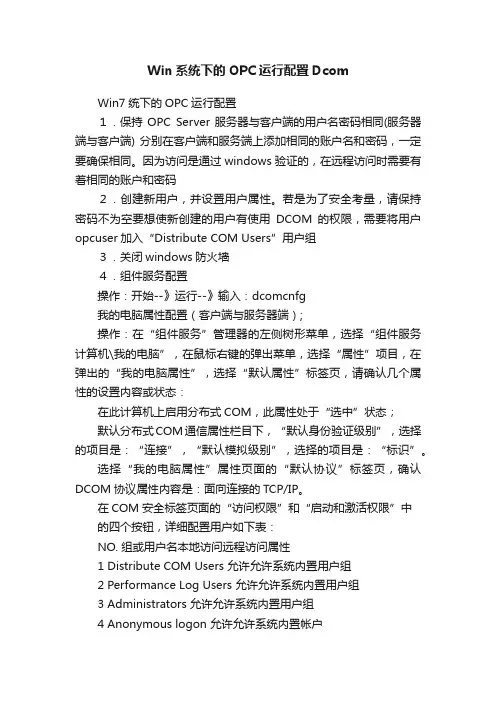

Win系统下的OPC运行配置DcomWin7统下的OPC运行配置１．保持OPC Server服务器与客户端的用户名密码相同(服务器端与客户端) 分别在客户端和服务端上添加相同的账户名和密码，一定要确保相同。

因为访问是通过windows验证的，在远程访问时需要有着相同的账户和密码２．创建新用户，并设置用户属性。

若是为了安全考量，请保持密码不为空要想使新创建的用户有使用DCOM的权限，需要将用户opcuser加入“Distribute COM Users”用户组３．关闭windows防火墙４．组件服务配置操作：开始--》运行--》输入：dcomcnfg我的电脑属性配置（客户端与服务器端）;操作：在“组件服务”管理器的左侧树形菜单，选择“组件服务计算机\我的电脑”，在鼠标右键的弹出菜单，选择“属性”项目，在弹出的“我的电脑属性”，选择“默认属性”标签页，请确认几个属性的设置内容或状态：在此计算机上启用分布式COM，此属性处于“选中”状态；默认分布式COM通信属性栏目下，“默认身份验证级别”，选择的项目是：“连接”，“默认模拟级别”，选择的项目是：“标识”。

选择“我的电脑属性”属性页面的“默认协议”标签页，确认DCOM协议属性内容是：面向连接的TCP/IP。

在COM安全标签页面的“访问权限”和“启动和激活权限”中的四个按钮，详细配置用户如下表：NO. 组或用户名本地访问远程访问属性1 Distribute COM Users 允许允许系统内置用户组2 Performance Log Users 允许允许系统内置用户组3 Administrators 允许允许系统内置用户组4 Anonymous logon 允许允许系统内置帐户5 everyone 允许允许系统内置帐户6 Interactive 允许允许系统内置帐户7 SYSTEM 允许允许系统内置帐户8 SELF 允许允许系统内置帐户9 OPCUser 允许允许自定义用户名称OpcEnum--》属性（客户端与服务器端都配置）重新打开组建服务即开始--运行--输入：dcomcnfg 再选相应的[OPCServer]进行配置５. 配置本地安全策略启动“本地安全策略”管理器;在“开始\运行”输入：secpol.msc，点击“确定”按钮，启动“本地安全策略”管理器，修改“安全设置\本地策略\安全选项”下的“网络访问：将Everyone权限应用于匿名访问匿名用户”设置，将规则启用，修改“安全设置\本地策略\安全选项”下的“网络访问：本地账户的共享和安全模型”设置，将规则启用为“经典”．OPC 技术提供一种互联的, 可靠的和安全的通讯平台。

OPC DCOM配置用户操作说明书第一节进入DCOM配置程序1、运行dcomcnfg进入DCOM配置程序2、“组件服务”>“计算机”>“我的电脑”>“DCOM配置”进入CCOM配置程序第二节服务端配置一服务端DCOM配置1、右击“我的电脑”进行属性设置1）、设置“我的电脑”默认属性2）、设置“我的电脑”COM安全机制之访问权限-“编辑限制”步骤4：选择用户：AdministratorAdministratorsANONYMOUS LOGONDistributed COM UsersINTERACTINENETWORKSYSTEM步骤5：设置以上9个用户访问权限为：本地访问：允许远程访问：允许3）、设置“我的电脑”COM安全机制之访问权限-“编辑默认值”同设置“我的电脑”COM安全机制之访问权限-“编辑限制”步骤1到步骤5 4）、设置“我的电脑”COM安全机制之启动和激活权限-“编辑限制”增加用户：AdministratorAdministratorsANONYMOUS LOGONDistributed COM UsersEveryoneGuestsINTERACTINENETWORKSYSTEM配置每个用户权限为：5）、设置“我的电脑”COM安全机制之启动和激活权限-“编辑限制”增加用户：AdministratorAdministratorsANONYMOUS LOGONDistributed COM UsersEveryoneGuestsINTERACTINE配置每个用户权限为：2、配置OpcEnum1）、选择“DCOM配置”2)、选择“OpcEnum”注：若此处未找到OpcEnum插件，需安装一个OPC Core Components Redistributable (x64)，可以自行百度查找安装，并注意需安装对应操作系统的安装包。

3）、右击配置OpcEnum属性之常规为无4）、配置OpcEnum属性之“安全”5）、对“配置权限”之“自定义”进行“编辑”增加用户：AdministratorAdministratorsANONYMOUS LOGONDistributed COM UsersEveryoneGuestsINTERACTINENETWORKSYSTEM配置每个用户名权限为：6)、配置OpcEnum属性之“标识”注：若此处交互式运用为灰色不能选择，按以下步骤进行操作。

网络OPC DCOM配置（本地OPC服务器无需设置DCOM）✧服务器和客户机处于同一子网；✧客户机能够ping通服务器的IP；✧当前登录OPC客户机的帐户(用户名和密码)，在OPC服务器中也必须存在（但服务器非必要用此帐户登陆系统）。

当客户机以不同于服务器当前登录的帐户访问服务器时，会自动被识别为Everyone用户，因此后面章节描述如何添加Everyone的DCOM权限。

一、防火墙设置控制面板->系统和安全->Windows防火墙->入站规则：2.1服务器设置OpcEnum能被本地子网访问到2.2 服务器设置OPC服务程序能被本地子网访问到2.3 客户机开放DCOM端口135给本地子网三、OPC服务器DCOM安全配置开始->运行->mmc comexp.msc /32 (64位操作系统需要通过32位运行方式打开，如果是32位系统运行-> dcomcnfg)：3.1 配置“我的电脑”安全设置图3.1在图3.1所示的界面中选择【组件服务\计算机\我的电脑】，右键点击“我的电脑”，选择“属性”菜单，具体配置如图3.2 -图3.4所示：图3.2 图3.3 图3.4在图3.4所示界面中访问权限选择“编辑默认值”->添加Everyone用户->设置其权限为允许全部在图3.4所示界面中访问权限选择“编辑限制”->设置Everyone权限为允许全部在图3.4所示界面中启动和激活权限选择“编辑默认值”->添加Everyone用户->设置其权限为允许全部在图3.4所示界面中启动和激活权限选择“编辑限制”->设置Everyone权限为允许全部3.2 配置“DCOM OpcEnum”安全设置在图3.1 所示的界面中选择【组件服务\计算机\我的电脑\DCOM配置\OpcEnum】，右键菜单选择“属性”，具体设置如图3.5-图3.10所示：图3.5 图3.6 图3.7图3.8 图3.9 图3.10 在图3.7所示界面中配置权限选择自定义，编辑如图3.10所示，添加Everyone用户在图3.9所示界面中选择“交互式用户”(如果此项为灰色，64位系统运行-> C:\Windows\SysWOW64\OpcEnum.exe regserver，32位系统运行-> C:\Windows\System32\OpcEnum.exe regserver)3.3 配置“DCOM OPCServer.WinCC”安全设置（此处为Wincc OPC服务程序，其他OPC服务程序需选择对应的名称）在图3.1 所示的界面中选择【组件服务\计算机\我的电脑\DCOM配置\OPCServer.WinCC】，右键菜单选择“属性”，具体设置如图3.11-图3.16所示：图3.11 图3.12 图3.13图3.14 图3.15 图3.16 在图3.13所示界面中配置权限选择自定义，编辑如图3.16所示，添加Everyone用户在图3.15所示界面中选择“交互式用户”(如果此项为灰色，64位系统运行-> C:\Windows\SysWOW64\OpcEnum.exe regserver，32位系统运行-> C:\Windows\System32\OpcEnum.exe regserver)。

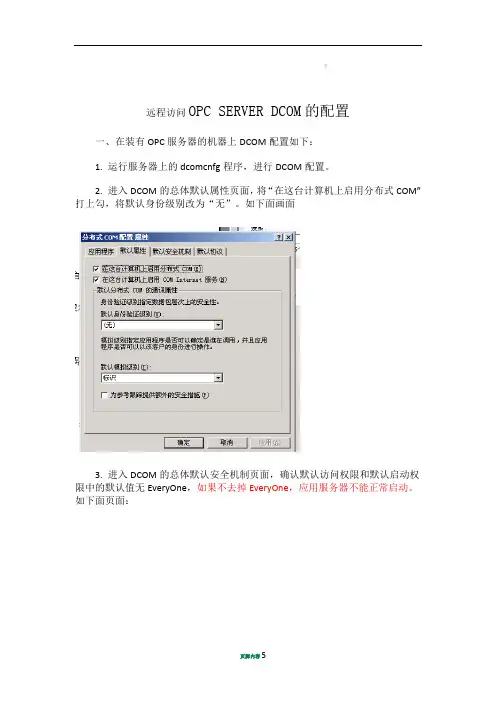

远程访问OPC SERVER DCOM的配置一、在装有OPC服务器的机器上DCOM配置如下：1. 运行服务器上的dcomcnfg程序，进行DCOM配置。

2. 进入DCOM的总体默认属性页面，将“在这台计算机上启用分布式COM”打上勾，将默认身份级别改为“无”。

如下面画面3. 进入DCOM的总体默认安全机制页面，确认默认访问权限和默认启动权限中的默认值无EveryOne，如果不去掉EveryOne，应用服务器不能正常启动。

如下面页面：4.在常规页面中，双击你的应用服务器（opc20ifix），打开你的应用服务器DCOM属性设置。

5.将常规页面中的身份验证级别改为“无”。

如下页面：6.位置页面中选上“在这台计算机上运行应用程序”。

7.将安全性页面设置中，均选择“使用自定义访问权限”，编辑每一个权限，将EveryOne加入用户列表中。

8.身份标识页面中，选择“交互式用户”。

注意NT的GUEST用户不能禁用。

二、在客户端机器上DCOM配置如下：1后点”开始”->”运行”,输入”dcomcnfg”,然后回车，启动dcom配置。

2．常规页面中，双击你的应用服务器（Matrikon opc server simulation and testing ），打开你的应用服务器DCOM属性设置。

3．将常规页面中的身份验证级别改为“无”。

4．身份标识页面中，选择“交互式用户”。

5．位置页面中,选择“在这台计算机上运行应用程序”。

进入DCOM的总体默认属性页面，将“在这台计算机上启用分布式COM”打上勾，将默认身份级别改为“无”。

两端配置好后，客户端机器就可以访问远方机器的OPCSERVER了。

另外，远程的计算机必须在本机的网络邻居里看的到，而且登陆两台计算机的用户名和口令必须完全相同。

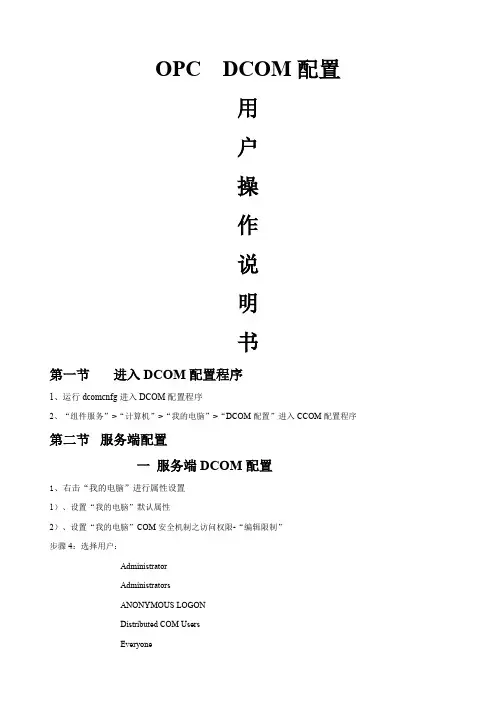

OPC DCOM配置用户操作说明书第一节进入DCOM配置程序1、运行dcomcnfg进入DCOM配置程序2、“组件服务”>“计算机”>“我的电脑”>“DCOM配置”进入CCOM配置程序第二节服务端配置一服务端DCOM配置1、右击“我的电脑”进行属性设置1）、设置“我的电脑”默认属性2）、设置“我的电脑”COM安全机制之访问权限-“编辑限制”步骤4：选择用户：AdministratorAdministratorsANONYMOUS LOGONDistributed COM UsersEveryoneGuestsINTERACTINENETWORKSYSTEM步骤5：设置以上9个用户访问权限为：本地访问：允许远程访问：允许3）、设置“我的电脑”COM安全机制之访问权限-“编辑默认值”同设置“我的电脑”COM安全机制之访问权限-“编辑限制”步骤1到步骤5 4）、设置“我的电脑”COM安全机制之启动和激活权限-“编辑限制”增加用户：AdministratorAdministratorsANONYMOUS LOGONDistributed COM UsersEveryoneGuestsINTERACTINENETWORKSYSTEM配置每个用户权限为：5）、设置“我的电脑”COM安全机制之启动和激活权限-“编辑限制”增加用户：AdministratorAdministratorsANONYMOUS LOGONDistributed COM UsersEveryoneGuestsINTERACTINENETWORKSYSTEM配置每个用户权限为：2、配置OpcEnum1）、选择“DCOM配置”2)、选择“OpcEnum”注：若此处未找到OpcEnum插件，需安装一个OPC Core Components Redistributable (x64)，可以自行百度查找安装，并注意需安装对应操作系统的安装包。
