300MW机组主机润滑油系统A级检修文件包1范围本检修文件包适用于300MW机组主机润滑油系统A级检修工作2本检修文件包涉及的文件、技术资料和图纸300MW机组主机润滑油系统设备技术标准3安全措施3.1严格执行《电业安全工作规程》。
3.2主机润滑油系统检修前必须确认各油泵已停止运行，电源已切断、系统可靠隔绝、系统油已放尽等安全措施已经执行。
3.3拆开的管路、法兰等敞口部位要封闭好。
3.4作业中使用电、气焊时，清除作业区易燃物，做好防火隔离措施。
3.5使用清洗剂清洗部件时，要佩戴必要的防护用品。
3.6检修场地必须铺设胶皮，拆吊下的部件必须放在指定检修场地。
3.7工作人员抡大锤时不能带手套，使用前检查锤头的固定情况，以防大锤飞出伤人。
3.8使用电动工具、照明用具时，要检查其绝缘情况，防止触电，必要时有人监护，使用电动工具，其接线盘要带漏电保护装置。
3.9用电动工器具必须带绝缘手套，配用漏电保护器。
3.10机件回装前必须用压缩空气吹扫干净，对照加堵记录，将堵撤出，确保系统内部无任何异物使用电动工器具必须配用漏电保护器。
3.11高空作业应使用工具带、安全带或防坠器。
3.12每天开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况。
3.13备品备件准备4.现场准备及工器具W14.2工作准备□在检修作业现场地面铺好胶皮，做好作业区的物理隔离。
□开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工作内容及危险点的控制措施，掌握本作业检修文件包全部内容。
动火工作票办理完毕。
项目签证程序1716W24.3办理相关工作票□已办理工作票及开工手续停运。
□安全措施已做。
□检查验证工作票。
□对协作单位发出通知。
□工作人员的着装和安全用具应符合《安规》要求。
5.检修工序检修工艺流程图计划工日 工艺流程0.5231132至下次检修H16. 主机润滑油系统检修6.1主油箱清扫及注油器解体检查；□检查滤网是否破损。

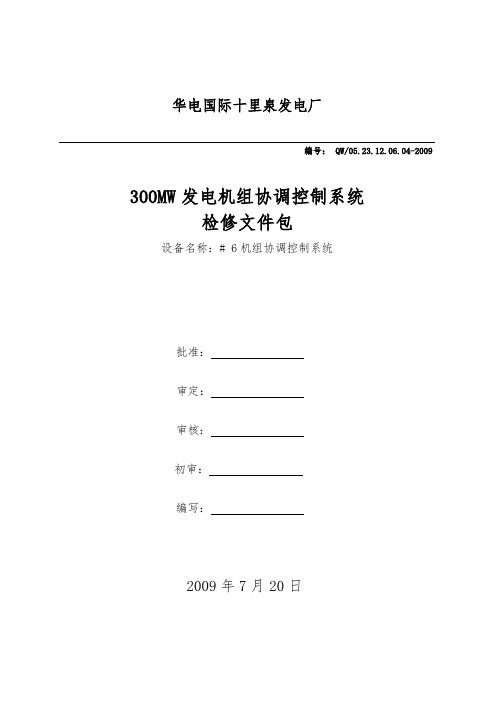

华电国际十里泉发电厂编号：QW/05.23.12.06.04-2009300MW发电机组协调控制系统检修文件包设备名称：# 6机组协调控制系统批准：审定：审核：初审：编写：2009年7月20日文件包目录1 目录 (1)2 概述 (2)3 设备检修申请页 (4)4 设备检修准备页 (5)4.1 所需工作人员准备情况 (5)4.2 所需备品材料准备情况 (5)4.3 所需工器具准备情况 (5)4.4 图纸资料准备情况 (6)5 设备检修质量控制实施计划 (7)6 检修过程危险点分析及预防措施 (8)7 设备检修安全技术措施 (8)8 设备检修区域隔离措施 (8)9 设备检修工序及质检点 (9)9.1 开工前准备工作确认 (9)9.2 检修工序 (9)10 设备检修数据记录 (13)11 检修报告 (24)12 协调控制系统大修文件包附录目录 (25)13 设备异动申请单 (26)14 设备异动竣工报告单 (27)15 不合格报告单 (28)16 设备品质再报告单 (29)17 设备功能再鉴定单 (30)概述为认真贯彻执行《华电国际电力股份发电设备检修管理办法（试行）》、《发电厂检修规程》和“预防为主，计划检修”的方针，进一步加强检修管理工作，坚持应修必修，修必修好的原则，确保设备检修质量，实现设备检修的闭环管理，特制定设备检修文件包，来指导设备检修管理工作。
1. 编制说明1.1 本文件包包容了“设备检修申请页、设备检修准备、设备检修质量控制实施计划、检修过程危险点分析及预防措施、设备检修工序及质检点以及设备检修数据记录、缺陷报告、不符合项报告”等容，为设备实现全过程检修、质量监督提供软件支持。
1.2本文件包适用于300MW机组协调控制系统的标准大修及类似于大修性质的临修。
1.3 本文件包的计划消耗材料根据《发电设备标准大修材料消耗》编制。
1.4 本文件包的危险点分析及防措施根据《电业安全工作规程》、《现场安全规程》并结合现场施工情况编制而成。

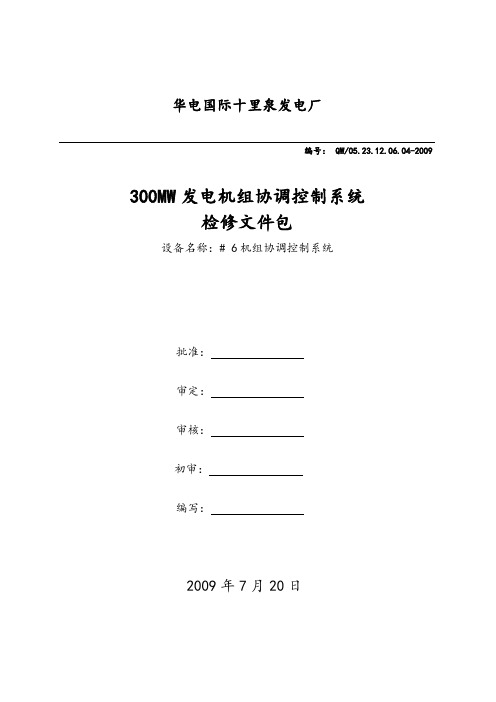

华电国际十里泉发电厂编号：QW/05.23.12.06.04-2009300MW发电机组协调控制系统检修文件包设备名称：# 6机组协调控制系统批准：审定：审核：初审：编写：2009年7月20日文件包目录1 目录 (1)2 概述 (2)3 设备检修申请页 (4)4 设备检修准备页 (5)4.1 所需工作人员准备情况 (5)4.2 所需备品材料准备情况 (5)4.3 所需工器具准备情况 (5)4.4 图纸资料准备情况 (6)5 设备检修质量控制实施计划 (7)6 检修过程危险点分析及预防措施 (8)7 设备检修安全技术措施 (8)8 设备检修区域隔离措施 (8)9 设备检修工序及质检点 (9)9.1 开工前准备工作确认 (9)9.2 检修工序 (9)10 设备检修数据记录 (13)11 检修报告 (24)12 协调控制系统大修文件包附录目录 (25)13 设备异动申请单 (26)14 设备异动竣工报告单 (27)15 不合格报告单 (28)16 设备品质再报告单 (29)17 设备功能再鉴定单 (30)概述为认真贯彻执行《华电国际电力股份有限公司发电设备检修管理办法（试行）》、《发电厂检修规程》和“预防为主，计划检修”的方针，进一步加强检修管理工作，坚持应修必修，修必修好的原则，确保设备检修质量，实现设备检修的闭环管理，特制定设备检修文件包，来指导设备检修管理工作。
1. 编制说明1.1 本文件包包容了“设备检修申请页、设备检修准备、设备检修质量控制实施计划、检修过程危险点分析及预防措施、设备检修工序及质检点以及设备检修数据记录、缺陷报告、不符合项报告”等内容，为设备实现全过程检修、质量监督提供软件支持。
1.2本文件包适用于300MW机组协调控制系统的标准大修及类似于大修性质的临修。
1.3 本文件包的计划消耗材料根据《发电设备标准大修材料消耗》编制。
1.4 本文件包的危险点分析及防范措施根据《电业安全工作规程》、《现场安全规程》并结合现场施工情况编制而成。
300MW一次风机A级检修文件包1本指导书涉及的资料和图纸下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
密封风机设备技术标准2安全措施2.1严格执行《电业安全工作规程》。
2.2电气接线已拆除。
2.3清点所有专用工具齐全，检查合适，试验可靠。
2.4风机检修时严禁损伤设备及其部件。
2.5现场工具柜工具、零部件放置有序，风机拆下的零部件必须妥善保管好并作好记号以便回装。
2.6所带的常用工具、量具应认真清点，绝不许遗落在设备内。
2.7起吊重物前检查起重工具是否符合载荷要求。
2.8当天检修任务结束后一定要将检修所用照明电源断掉。
2.9参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
2.10参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
2.11开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
3备品备件准备4现场准备及工具W14.2工作准备□工器具已准备完毕，材料、备品已落实。
□检修地面已经铺设防护胶片，场地已经完善隔离。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
W24.3办理相关工作票□已办理工作票及开工手续。
□动火工作票办理完毕。
□检查验证工作票。
□工作人员的着装应符合《安规》要求,衣物中不准携带与工作无关的零星物件,带入的工具应做好记录,工作完须检查工具与记录是否相符。
项目签证程序W31.1联轴器解体检修（此数据根据成都电力机械厂产品说明书）□拆下联轴器保护罩，松下联轴器螺母与柱销。
摆放整齐。
□测量对轮的轴向间隙与径向误差，记录好，并做好回装标记。
两对轮轴向间距3—10mm，轴向、径向误差不大于0.08mm。
□检查对轮与轴的配合是否松动，对轮表面应无裂纹变形。
300MW机组发电机A级检修文件包1范围本指导书适用于300MW机组发电机A级检修工作2本指导书涉及的文件、技术资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
发电机使用说明书及技术图纸3安全措施3.1严格执行《电业安全工作规程》。
3.2电气工作票已许可, 发电机油水系统隔离,发电机本体热工相关测点已拆除。
3.3解体前确认各项安全措施已全部执行，脚手架经过验收合格，各种起重工具检验合格，具备工程开工条件。
3.4所有工作人员对技术交底、安全措施交底、安全组织措施交底、岗位分工、危险点分析及控制预防措施均已熟悉并确认签字。
3.5检修设备区域设置好临时围栏，地面铺好胶皮。
向汽机、热工等相关部门班组发出开始检修通知。
3.6现场和工具柜工具、零部件放置有序，行车起吊，必须有专业人员指挥、监护。
3.7所带的常用工具、量具应认真清点，绝不许遗落在设备内。
3.8起吊重物前检查起重工具是否符合载荷要求。
起吊重物时,下面严禁有人站立或行走，吊装区域设置围栏。
高处工作时,工作人员应系好安全带，并将安全带系在牢固可靠的地方。
3.9当天检修任务结束后一定要将检修所用临时照明电源断开。
3.10参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
3.11参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.12开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
4备品备件清单5现场准备及工器具5.1现场准备235.2工作准备☐ 检修作业现场地面按工作区域划分场地，属瓷砖地面全铺胶皮，做好作业区的物理隔离。
☐ 开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工作内容及危险点的控制措施，掌握本检修文件包全部内容。
设备/项目作业名称发电机检修文件包编制（修改）审核批准签名日期签名日期签名日期目录设备/项目作业名称序号内容1 检修工作任务单2 修前准备3 检修工序卡4 检修项目局部及检修工序、工艺修改记录5 检修数据记录表6 缺陷处置单7 不符合项处理单8 检修项目完工报告单9 附件一检修任务单设备名称发电机设备代码检修计划设备检修类别□A级检修□√B级检修□C级检修□ D级检修□事故抢修□其它计划工作时间本次检修第日至第日计划工日工日主要检修项目1 发电机抽转子, 发电机定子、转子检查, 测点检查，励磁刷架、接地刷架检查,出线套管、CT检查2 发电机定子全台槽楔更换3 定子绕组水路密封性试验、定子绕组内冷水分路流量测试、发电机整体密封试验4 定子绕组绝缘、直阻、交直流耐压、定子绕组端部手包绝缘表面对地电位试验、定子绕组端部模态试验；转子绝缘、直阻、交流阻抗、通风试验、密封试验；发电机空载、短路试验、轴电压试验5 发电机中性点柜内设备、发电机出线PT、避雷器、PT中性点至中性点柜电缆清扫检查预试6 发电机绝缘过热装置、射频监测仪清扫检查修后试运计划：工作许可□√电气一种工作票□电气二种工作票□电气继保工作票热力机械工作票□仪控工作票其它工作许可条件□动火工作票□√脚手架□拆除保温□封堵打开□设置围栏□安全网□其它工作票编号修后目标：确保一个检修周期内无非停质检点分布：W点工序质检内容1 7 抽转子2 8.3 检查、校验测温元件3 8.6.1 全台定子槽楔更换及弹性波纹板深度测量4 9.6 转子中心孔泄漏试验5 9.7 转子通风道检查6 18 安装汽励侧风扇7 22 出线盒内检查8 23 发电机接线及中性点变柜内设备检查9 25 刷架及隔音罩安装10 26 发电机内部检查封人孔H点工序1 1 发电机修前试验2 8.6.9 发电机铁芯损耗试验3 8.8 检修中发电机定子绕组试验4 9.9 检修中发电机转子绕组试验5 14 穿转子6 24 发电机修后试验、出现PT柜、中性点变压器柜内设备预试7 27 整体密封试验验收人员确认W点H点签字签字文件包签字方电厂方施工方（一式两份，电厂方项目专责人留存一份，另一份存文件包中。
300MW机组低压加热器A级检修文件包1范围本检修文件包适用于300MW机组低压加热器A级检修工作2本检修文件包涉及的文件、技术资料和图纸300MW机组低压加热器设备技术标准300MW机组低压加热器图纸3安全措施3.1严格执行《电业安全工作规程》。
3.2验证隔离许可证，隔离进入设备的所有汽源、水源。
3.3在整个作业现场易发生落物的地方，人员不能通过和逗留。
3.4作业中使用电、气焊时，清除作业区易燃物，做好防火隔离措施。
3.5使用清洗剂清洗部件时，要佩戴必要的防护用品。
3.6检修场地必须铺设胶皮，拆吊下的部件必须放在指定检修场地。
3.7拆开的管路、法兰等敞口部位要封堵好。
3.8工作人员抡大锤时不能带手套，使用前检查锤头的固定情况，以防大锤飞出伤人。
3.9使用电动工具、照明用具时，要检查其绝缘情况，防止触电，必要时有人监护，使用电动工具，其接线盘要带漏电保护装置。
3.10用电动工器具必须带绝缘手套，配用漏电保护器。
3.11在容器内工作使用行灯电压为12V。
3.12每天开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况.4现场准备及备品备件4.1备品备件准备W15 工作准备□在检修作业现场地面铺好胶皮，做好作业区的物理隔离。
□开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员开工前组□织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工作内容及危险点的控制措施，掌握本作业检修文件包全部内容。
W25.1办理相关工作票□已办理工作票及开工手续。
□安全措施已做。
□检查验证工作票。
□对协作单位发出通知。
□工作人员的着装和安全用具应符合《安规》要求。
项目签证程序H16、检修内容6.1 拆除低加人孔门，检查内部有无杂物，焊缝处有无裂纹等缺陷。
6.2低加水室找漏□通风冷却后方可进入内部工作。
□先将防冲刷板下部顶好，然后松防冲刷板螺栓，取出防冲刷板（紧固螺栓放入机件箱内）□将低加汽侧放水门关闭。
