1. Visio 2003介绍
Visio 2003是一个图表绘制软件，可以帮助使用者创建包含复杂设想、过程与系统的业务图表和技术图表。

使用Visio创建图表，用户能够将信息形象化，并能以清楚简明的方式进行有效的交流，这是仅仅使用文字和数字所无法表现的。

Visio 2003还可通过与数据源直接同步自动形象化数据，以提供最新的图表。

Visio 2003的文件共有4种类型：
⑴绘图文件(.vsd)用于存储绘制的各种图形。

一个绘图文件中可以有多个绘图页，它是Visio 中最常用的文件。

⑵模具文件(.vss)用来存放绘图过程中生成各种图形的“母体”，即形状（图形）。

Visio自带了大量对应于不同绘图场合的模具文件，给绘图带来了很大的便利。

用户还可以根据自身的需要，生成自己的模具文件。

⑶模板文件(.vst)同时存放绘图文件和模具文件，并定义了相应的工作环境。

Visio自带了许多模板文件。

用户可以利用Visio自带的或自己生成的模具文件，对操作环境加以改造，进而生成自己的模板文件。

⑷用户可根据自己的需要将绘图文件与模具文件结合起来，定义最适合自己的工作环境，即生成工作环境文件(.vsw)。

该文件存储了绘图窗口、各组件的位置和排列方式等。

在下次打开时，可以直接进入预设的工作环境。

2. 创建模具“E-R”图
⑴在“流程图”－〉“基本流程图”中找到菱形和方块，分别右击选择“添加到我的形状”－〉“添加到新模具”。

之后出现“另存为”对话框，把新模具命名为“E-R图”，这样我们就把菱形和方块添加到了新模具“E-R图”中。

⑵用同样的思路，在“数据库”－〉“ORM图表”找到椭圆和直线，添加到模具“E-R图”中。

⑶在“数据库”－〉“ORM图表”里的“频率约束”，是一个无边框的小矩形，适合来标示实体联系类型（1 : 1，1 : n或m : n）类型，把它添加到“E-R图”模具中。

添加完成后，就可以在画E-R图时打开该模具，E-R图所有的元素都会在一个模具中显示出来了。

这样以后画E-R图就方便多了。

合集下载

Visio 2003画ER图和数据流图的方法

Visio 2003画ER图和数据流图的方法

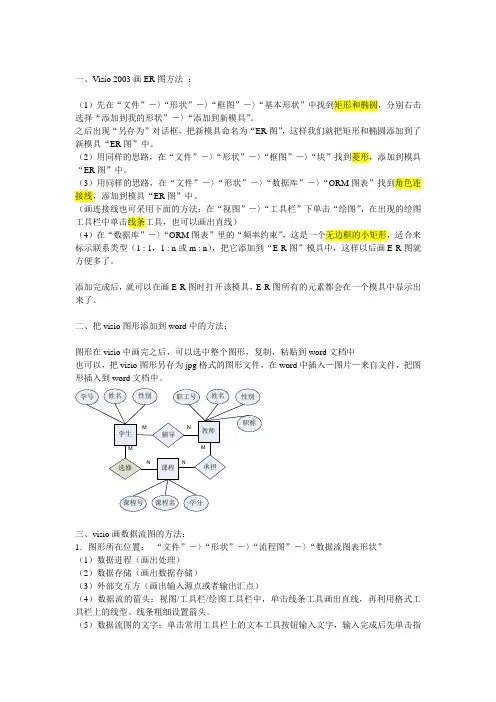

一、Visio 2003画ER图方法：（1）先在“文件”－〉“形状”－〉“框图”－〉“基本形状”中找到矩形和椭圆，分别右击选择“添加到我的形状”－〉“添加到新模具”。

之后出现“另存为”对话框，把新模具命名为“ER图”，这样我们就把矩形和椭圆添加到了新模具“ER图”中。

（2）用同样的思路，在“文件”－〉“形状”－〉“框图”－〉“块”找到菱形，添加到模具“ER图”中。

（3）用同样的思路，在“文件”－〉“形状”－〉“数据库”－〉“ORM图表”找到角色连接线，添加到模具“ER图”中。

（画连接线也可采用下面的方法：在“视图”－〉“工具栏”下单击“绘图”，在出现的绘图工具栏中单击线条工具，也可以画出直线）（4）在“数据库”－〉“ORM图表”里的“频率约束”，这是一个无边框的小矩形，适合来标示联系类型（1 : 1，1 : n或m : n），把它添加到“E-R图”模具中，这样以后画E-R图就方便多了。

添加完成后，就可以在画E-R图时打开该模具，E-R图所有的元素都会在一个模具中显示出来了。

二、把visio图形添加到word中的方法：图形在visio中画完之后，可以选中整个图形，复制，粘贴到word文档中也可以，把visio图形另存为jpg格式的图形文件，在word中插入—图片—来自文件，把图形插入到word文档中。

三、visio画数据流图的方法：1．图形所在位置：“文件”－〉“形状”－〉“流程图”－〉“数据流图表形状”（1）数据进程（画出处理）（2）数据存储（画出数据存储）（3）外部交互方（画出输入源点或者输出汇点）（4）数据流的箭头：视图/工具栏/绘图工具栏中，单击线条工具画出直线，再利用格式工具栏上的线型、线条粗细设置箭头。

（5）数据流图的文字：单击常用工具栏上的文本工具按钮输入文字，输入完成后先单击指针工具，再右击该文字，选择格式/文本/文本块，设置其为竖排文本。

2．插入到wod中的方法（1）直接在visio中选中后复制，到word中粘贴（2）在visio中另存为jpg格式的文件，在word中插入该图片文件。

visio模具制作文档

visio模具制作文档

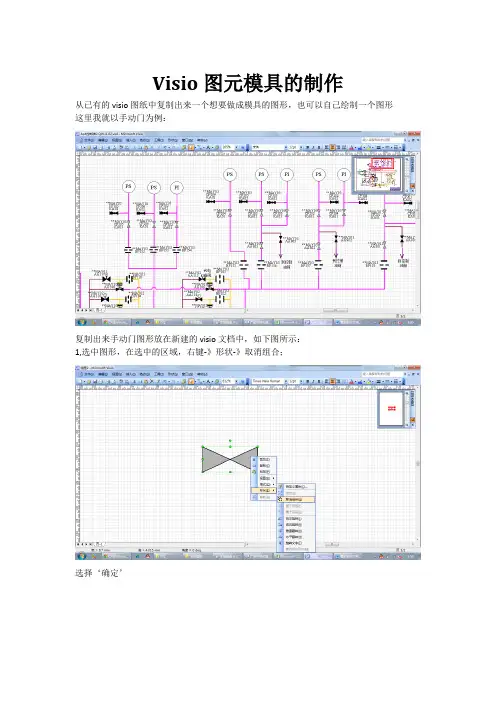

Visio图元模具的制作
