管线测量方案

地下管线测量实施方案地下管线测量是一项重要的工程工作，旨在准确、全面地了解和记录地下管线的位置和属性信息，为工程施工和维护提供可靠的数据支持。

下面是一份地下管线测量的实施方案，以帮助您系统地完成该项工作。

一、前期准备工作1. 组织人员：确定地下管线测量团队的组成和人员任务分工，包括测量人员、设备操作人员、数据处理人员等。

2. 准备设备：确保测量所需的设备完好并进行校准，主要包括测量仪器（如全站仪、探地雷达等）、数据采集设备、GPS定位设备等。

3. 组织会议：召开会议，明确测量任务目标、测量范围、测量方法等，制定详细的工作计划。

二、现场测量操作1. 场地勘察：对测量场地进行勘察，了解地形、地貌、地下障碍物等情况，确定测量的起点和终点，确定测量的路径和控制点。

2. 控制点建立：根据测量任务的需求，设置必要的控制点，包括水平控制点、垂直控制点和定位控制点等，以提供测量数据的绝对和相对定位基准。

3. 数据采集：根据设定的路径和控制点，使用测量仪器进行数据采集，包括管线位置、埋深、管径、管材、附属设施等信息，确保采集的数据准确完整。

4. 数据处理：将采集到的数据进行整理和处理，包括数据校正、平差和拟合等，以得到最终的地下管线位置和属性信息。

5. 数据展示：将处理后的数据制作成各种图件和报告，包括地下管线平面图、纵断面图、属性表格等，以直观地展示地下管线的位置和属性信息。

三、质量控制措施1. 设备校准：在测量工作开始之前，对测量仪器进行校准，确保仪器的准确性和稳定性。

2. 数据质量检查：对测量数据进行质量检查，包括数据的准确性、完整性、一致性等，发现问题及时进行修正和补充。

3. 外业施工记录：在现场测量操作过程中，对测量过程进行详细记录，包括测量时间、环境条件、测量仪器参数等，以备后期数据处理和纠正。

4. 多控制点定位：通过设置多个控制点，进行多次测量和定位，以提高测量数据的准确性和可靠性。

5. 地下管线标识：在测量完成后，对地下管线进行标识，包括地面标识、管道标识、管道揭露等，确保测量结果能够被工程施工和维护人员正确地理解和使用。

管线测量方案一、项目概述随着城市建设的不断发展，各类地下管线的铺设日益复杂。

为了保障城市基础设施的正常运行，提高管线管理的科学性和准确性，本次管线测量工作旨在全面、系统地获取管线的位置、走向、埋深等信息，为城市规划、建设和管理提供可靠的基础数据。

本次测量的管线类型包括但不限于给水、排水、燃气、热力、电力、通信等。

测量范围涵盖了_____区域，总面积约为_____平方千米。

二、测量目的1、查明测量区域内各类地下管线的分布情况，包括管线的平面位置、高程、管径、材质等。

2、建立地下管线数据库，为城市规划、建设和管理提供准确的管线信息。

3、为地下管线的维护、改造和抢修提供可靠的依据。

三、测量依据1、（CJJ 61-2017）2、（GB 50026-2020）3、项目相关的设计图纸、技术文件和资料四、测量准备1、资料收集收集测量区域内已有的地下管线资料，包括管线竣工图、设计图、施工图等。

收集测量区域的地形图、控制点成果等基础测绘资料。

2、仪器设备准备全站仪、水准仪、GPS 接收机等测量仪器。

地下管线探测仪、地质雷达等探测设备。

计算机、绘图仪等数据处理和输出设备。

3、人员组织成立测量小组，明确小组成员的职责和分工。

对测量人员进行技术培训，使其熟悉测量流程和仪器设备的操作。

4、现场踏勘对测量区域进行现场踏勘，了解地形地貌、交通状况、管线分布等情况。

确定测量的重点和难点区域，制定相应的测量方案。

五、测量方法1、控制测量根据收集到的控制点成果，对测量区域进行平面和高程控制测量。

平面控制测量采用 GPS 静态测量或导线测量的方法，高程控制测量采用水准测量的方法。

2、管线探查采用电磁感应法、地质雷达法、开挖验证法等多种方法相结合，对地下管线进行探查。

对于金属管线，主要采用电磁感应法进行探查；对于非金属管线，采用地质雷达法或开挖验证法进行探查。

3、管线测量对于已查明的地下管线点，使用全站仪、水准仪等测量仪器进行平面位置和高程测量。

管线测量方案在建筑、工程以及地质探测等领域中，管线测量是一个非常重要的环节。

在进行管线测量时，有很多不同的方案可以选择。

本文将对管线测量的常用方案进行介绍，并分析它们的优缺点。

1.传统地面走测法传统地面走测法指的是在地面上逐步测量管线的位置和高度。

这种方法需要手工测量，需要携带钢尺、水平仪等工具进行。

在测量过程中很容易因为工人的工作精度或者周围环境的影响导致误差，测量周期也较长。

这种方法的优点是成本较低。

但是这种方法的瓶颈在于它需要手动测量，测量的精度和时间周期也在一定的局限性之内。

而且对于工人的技术水平有较高的要求，因此不能很好地适应大规模以及精准测量的要求。

2.激光扫描法激光扫描法是近年来广泛应用的新兴技术。

在管线测量中，使用激光扫描仪将管线周围环境扫描下来，然后通过计算机程序对扫描数据进行处理即可得出管线的位置和高度等信息。

这种方法的优点是测量速度快，精度高，而且只需要进行一次测量，测量数据可以快速转化成不同的格式。

同时，它也可以避免工人在高空和地下等危险的条件下进行测量。

但是这种方法的缺点是需要一定的设备支持，这会导致测量成本较高，同时在使用过程中暴露设备存在的不足或者灵敏度不够的情况。

3.地下雷达法地下雷达法是一种非破坏性的测试方法，可以通过地下雷达仪器发出电磁波，然后通过电磁波与物质互作用后进行反射在雷达仪器上，就可以对地下物质进行探测。

地下雷达法的优点在于它能够无损探测到地下物质的位置、深度以及类型等信息，同时也可以避免了对地下管道的损坏。

而且这种方法可以进行远程测量，而且在大型场地监测中也可以获得很好的应用。

不过，这种方法的缺点是设备成本较高，而且需要对地下环境了解充分，才能准确地进行测量。

4.无人机测量法无人机测量法是指使用无人机进行测量的方法。

无人机载着摄像头，扫描管道周围的环境并进行建模，从而获得管道位置、高度等信息。

这种方法的优点在于可以完成大规模场地中的测量。

而且，对于可以观测线构形的管道，无人机的拍摄效果更佳，能够获得更加真实、完整的弧形管相。

管线测量方案为了确保管线工程的质量和安全，测量工作是不可或缺的一部分。

管线测量方案是指针对具体管线工程，制定的针对性的测量方案。

本文将针对管线测量方案进行详细介绍，以便于工程师和相关人员参考和实施。

一、方案概述管线测量方案主要包括测量目的、测量对象、测量方法、测量仪器设备、测量精度要求等内容。

该方案的制定旨在确保管线工程施工前、施工中和竣工后的测量工作有序、准确、高效进行，以保证管线工程的建设质量和安全。

二、测量目的1. 管线施工前：测量目的主要包括确定管线的起止点坐标、地面标志物位置、地形线等，以确定施工范围和布线方向。

2. 管线施工中：测量目的主要包括管线的沉放深度、埋设角度、埋深等，以确保管线的正确安装和施工质量。

3. 管线竣工后：测量目的主要包括管线的总长、坡度、弯头角度等，以评估施工工艺和确定工程结算。

三、测量对象管线测量对象主要包括管道、井口、地面标志物等关键点。

在测量方案中，需明确每个对象的测量要求、测量方法和测量精度要求，以确保测量结果与实际情况相符。

四、测量方法根据管线的具体特点和工程要求，可以选择不同的测量方法，主要包括全站仪测量法、电子测距仪测量法、水准测量法等。

在确定测量方法时，应综合考虑测量对象、现场环境、仪器设备等因素，并选择最适合的方法进行测量。

五、测量仪器设备测量仪器设备的选择对管线测量的准确性和效率起着至关重要的作用。

根据具体的测量要求，可以选择全站仪、电子测距仪、水准仪等先进的测量仪器设备，并确保其准备充分、操作规范、校准准确。

六、测量精度要求测量精度是管线测量方案中的重要指标之一。

准确的测量结果可以为管线工程的设计、施工和运维提供可靠的基础数据。

根据测量对象的不同，测量精度要求也有所不同，需要根据工程的实际情况制定具体的测量精度要求，并在测量过程中加以控制。

七、安全措施管线测量方案中应明确相关的安全措施，确保测量工作安全可靠。

在制定测量方案时，需考虑现场环境、人员配备、器材保障等因素，并制定相应的安全操作规程和应急预案。

管线工程测量技术方案一、前言随着城市发展和基础设施建设的不断完善，管线工程的建设和维护变得越来越重要。

而管线工程的测量技术方案是保证管线工程质量、安全和高效施工的重要保障之一。

本文将对管线工程测量技术方案进行详细的阐述，以期为相关专业人员提供参考和指导。

二、管线工程的特点与挑战1. 复杂的地下环境：在城市建设中，地下管线的密集程度往往很高，包括自来水管道、燃气管道、电力管道、通信管道等。

这些管线的深度和排布不规则，使得管线工程的测量面临着很大的挑战。

2. 高度精度的要求：管线工程测量需要达到较高的精度要求，一般为毫米级别，以确保各个管线之间的位置关系和施工质量。

3. 复杂的地形和建筑：城市地形的不规则性、建筑物的密集性等因素进一步增加了管线工程测量的难度。

在这样的背景下，设计一套合理的管线工程测量技术方案显得十分重要。

三、管线工程测量的技术方案1. 高精度定位技术在进行管线工程测量时，需要对地下管线的位置和方向进行精准的定位。

高精度定位技术主要包括全球卫星定位系统（GPS）、惯性导航系统（INS）等。

其中，GPS技术可以实现对地下管线的准确定位，而INS技术能够实现对地下管线的方向和姿态的测量。

这两种技术的结合可以有效提高管线工程测量的精度和效率。

2. 激光扫描技术激光扫描技术是一种利用激光雷达对地面进行高精度三维模型扫描的技术。

在管线工程测量中，可以借助激光扫描技术对地面进行扫描，并获取地下管线的位置和形状信息。

这种技术可以有效避免地面踏勘的不便和安全隐患，提高了测量的精度和效率。

3. 无损检测技术无损检测技术是一种能够在不破坏地面或地下设施的情况下，获取管线信息的技术手段。

在管线工程测量中，可以利用地质雷达、电磁探测器等无损检测设备，对地下管线的位置、深度和材质进行检测和测量。

这种技术可以避免地下管线被损坏和破坏，保障了地下管线的安全和完整性。

四、管线工程测量的实施流程1. 规划设计阶段：在管线工程的规划设计阶段，需要对管线工程的测量需求进行详细的分析和评估，确定测量的目标和要求。

管线测量方案一、引言管线测量是工程建设中不可或缺的一项任务。

在设计和施工过程中，准确地了解和测量管线的位置和尺寸对于保证工程质量和安全至关重要。

本文将介绍一种管线测量的方案，旨在帮助工程人员在实际操作中提高测量的准确性和效率。

二、测量工具与设备1.全站仪：全站仪是一种高精度的测量仪器，可以同时测量水平角、垂直角和斜距。

在管线测量中，全站仪可用于确定管线的起始点、终止点以及各个关键节点的坐标。

2.测量杆：测量杆是测量距离的工具之一，在测量管线延长线时可以用来确定垂直高度的变化。

3.标志物：在管线测量过程中，需要使用标志物来标记关键节点或者测量点的位置。

标志物可以是木桩、喷漆或者标线等。

4.计算工具：在测量数据处理阶段，需要使用计算工具来进行数据计算和分析，例如计算机、Excel表格等。

三、测量方案的步骤1.确定测量起始点：首先，需要确定管线测量的起始点。

起始点可以是已知节点或者已建立好的基准点。

在使用全站仪进行测量时，我们可以将起始点作为坐标原点，记录其他测量点的坐标。

2.测量管线延长线：在确定起始点后，需要沿管线延长线进行测量。

通过全站仪测量水平角和垂直角，可以计算出各个测量点的坐标。

同时，可以使用测量杆来测量垂直距离的变化。

3.标记关键节点：在测量过程中，应该标记下关键节点的位置。

关键节点包括管线的拐角、交叉口等，通过标志物进行标记，以便于后续的测量和施工操作。

4.数据处理与分析：完成测量后，需要对测量数据进行处理与分析。

将测量结果导入计算工具中，计算出各个节点的坐标、管线的长度等参数。

对数据进行校验和比对，确保测量结果准确无误。

四、注意事项1.操作流程要熟练：在实际测量过程中，操作流程的熟练度对于测量结果的准确性和工作效率有很大的影响。

工程人员应经过充分的培训和实践，熟悉和掌握测量工具的操作方法。

2.天气条件的选择：天气条件对于管线测量也是一个重要的因素。

在测量过程中，应尽量选择没有降雨、低风速等适宜的天气条件，以提高测量的准确性。

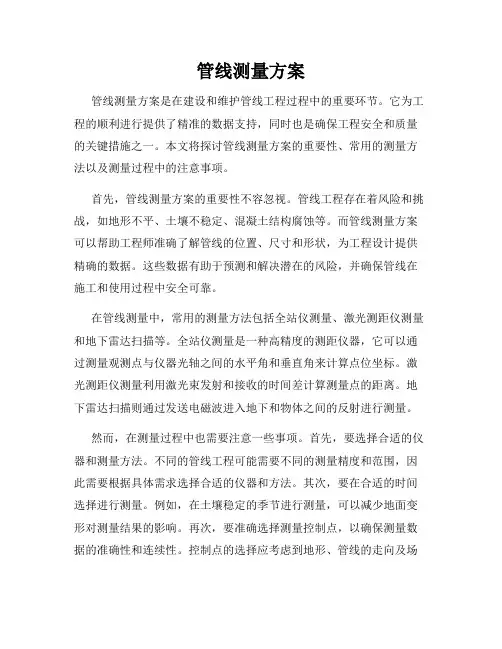

管线测量方案管线测量方案是在建设和维护管线工程过程中的重要环节。

它为工程的顺利进行提供了精准的数据支持，同时也是确保工程安全和质量的关键措施之一。

本文将探讨管线测量方案的重要性、常用的测量方法以及测量过程中的注意事项。

首先，管线测量方案的重要性不容忽视。

管线工程存在着风险和挑战，如地形不平、土壤不稳定、混凝土结构腐蚀等。

而管线测量方案可以帮助工程师准确了解管线的位置、尺寸和形状，为工程设计提供精确的数据。

这些数据有助于预测和解决潜在的风险，并确保管线在施工和使用过程中安全可靠。

在管线测量中，常用的测量方法包括全站仪测量、激光测距仪测量和地下雷达扫描等。

全站仪测量是一种高精度的测距仪器，它可以通过测量观测点与仪器光轴之间的水平角和垂直角来计算点位坐标。

激光测距仪测量利用激光束发射和接收的时间差计算测量点的距离。

地下雷达扫描则通过发送电磁波进入地下和物体之间的反射进行测量。

然而，在测量过程中也需要注意一些事项。

首先，要选择合适的仪器和测量方法。

不同的管线工程可能需要不同的测量精度和范围，因此需要根据具体需求选择合适的仪器和方法。

其次，要在合适的时间选择进行测量。

例如，在土壤稳定的季节进行测量，可以减少地面变形对测量结果的影响。

再次，要准确选择测量控制点，以确保测量数据的准确性和连续性。

控制点的选择应考虑到地形、管线的走向及场地限制等因素。

最后，对于复杂或较长的管线工程，还可以采用先进的数值模拟和虚拟现实技术，辅助测量和设计工作。

综上所述，管线测量方案在管线工程中具有重要的作用。

它不仅为工程设计和施工提供准确的数据支持，还可以预防潜在的风险并确保工程质量。

在选择测量方法和仪器时，要根据具体需求和工程特点进行合理选择。

同时，在测量过程中也要注意合理选择测量时机和控制点，以及借助先进的技术手段辅助测量工作。

只有通过科学的管线测量方案，我们才能更好地保障管线工程的安全和可靠。

管线测量方案管线是现代社会中不可或缺的一种基础设施，广泛应用于城市水、气、热等基础设施建设中。

管线建设的质量直接影响着城市的环境和市民的生活质量，因此对管线建设质量的保障显得格外重要。

在管线建设中，测量是重要的一环，精确的测量方案能够有效地保证管线建设的质量。

下文将从测量方案的制定、现场测量和数据处理三方面对管线测量方案进行探讨。

一、测量方案的制定制定测量方案是管线测量工作中非常重要的一环，不同的测量项目需要根据实际情况进行制定。

一般而言，测量方案应包含以下内容：1、测量准备在管线测量工作前，需要对应急工具、测量器材进行检查，并做好记录。

同时，还需要根据测量范围制定相应的安全措施，确保现场无事故发生。

2、现场标记在现场标记时，应将测量范围清晰地标注出来，并做好对应的标记记录。

此外，对于管线交汇处和重要节点等位置，应做好标记，以便后续数据处理。

3、测量方法根据测量范围和实际情况确定采用的测量方法，如RTK测量、电磁感应测量等。

同时，还需要根据实际情况选择合适的测量设备，如GPS、测距仪等。

4、数据处理在数据处理时，根据实际情况选择合适的数据处理软件，如AutoCAD等。

同时，还需要对测量数据进行质量检查，并制定相应的纠正和处理方案。

二、现场测量在管线测量现场，需要根据制定的测量方案进行测量。

具体操作流程如下：1、准备工作在测量前，需要对测量仪器进行校准和检查，确保测量的准确性。

此外，还需要对测量现场进行安全检查和应急物资的检查，确认现场的安全状态和应急物资的准备情况。

2、现场标记在现场标记时，应根据事先制定的测量方案进行标记。

对于管线的交汇处和重要节点等位置，需要进行精细化的标记记录，以便后续数据处理。

3、采集测量数据采用事先确定的测量方法进行测量，确保测量数据的准确性。

同时，还需要对测量数据进行及时存储和备份，以防数据丢失或丢失后无法恢复。

4、现场记录在测量现场，需要对测量范围、测量设备和测量数据等内容进行详细的记录，并做好存档备份工作。

管线测量方案随着城市发展和基础设施建设的不断推进，管线的规划和施工变得愈发重要。

而管线测量方案则是保证管线施工的准确性和安全性的关键环节。

本文将介绍一种可行的管线测量方案，以保证工程的顺利进行。

一、背景介绍管线测量是在管线工程项目中用于确定管线位置、地面交互点以及地下管线走向等的技术。

准确测量管线的位置对于管线的施工和维护至关重要。

在设计管线测量方案之前，需要充分了解管线的类型、长度、直径、材料等基本信息，以及周边环境和地质条件。

二、测量方法1.地面控制测量首先，通过地面控制测量来建立坐标系和控制点，确定测量的基准点和控制网。

这可以通过全球定位系统（GPS）和基准点的建立来实现。

控制测量将提供相对于地球上已知点的准确坐标系，从而确保后续的测量结果的准确性。

2.地面测量接下来，使用传统的地面测量仪器进行管线测量。

这包括使用全站仪、水平仪、切割机等工具，对管线的位置、高程、坡度等进行测量。

通过在管线两端设置控制点，并利用三角定位法或交会定位法等方法，可以准确测量管线的水平位置和高程，并计算出管线的坡度。

3.地下测量为了确定管线在地下的准确位置，需要进行地下测量。

这包括利用地质雷达、地球物理雷达等设备，对地下管线进行探测和定位。

同时，还可以使用无人机进行航拍测量，通过图像处理技术来识别和定位地下管线。

4.数据处理与分析在完成测量后，需要对所获得的数据进行处理和分析。

使用计算机辅助设计（CAD）软件，将测量数据导入，绘制出管线的平面图和纵断面图，并进行相关参数的计算和分析。

例如，计算出管线的长度、管径、坡度等，以及管线与周边环境的关联性。

三、安全措施1.现场安全在进行管线测量时，需要注意现场的安全问题。

在施工区域内设置警示标志，确保工作人员和周围环境的安全。

同时，配备必要的安全装备和工具，确保工作的顺利进行，并加强对工作人员的培训，提高意识和应对突发事件的能力。

2.数据安全管线测量涉及到大量的数据，包括图纸、坐标点、测量记录等。

管线测量方案管线测量方案1. 简介管线测量是一种用于确定地下或地表管道位置、尺寸和精度的测量技术。

它在建设和维护管道系统的过程中起着重要的作用。

本文将介绍管线测量的基本原理和常用的测量方法，以及在实际工程中应注意的事项。

2. 管线测量的基本原理管线测量是通过测量管道所在位置的空间坐标来确定管线的几何特征。

在测量过程中，需要考虑到地表与管道的相对位置，以及管道的尺寸、方向和倾斜角度等参数。

管线测量的基本原理可以归纳为以下几点：- 使用全站仪或GPS等测量设备对管道的起点和终点进行测量，以确定管道的水平和垂直位置；- 利用地下探测仪或超声波测量仪等设备，对地下管道进行定位；- 使用井口测量仪或激光扫描仪等设备，对管道进行尺寸测量；- 结合地图和测量数据，绘制管道的平面图和剖面图。

3. 常用的测量方法3.1 全站仪测量法全站仪测量法是一种常用的管线测量方法，它通过测量起点和终点的坐标，以及中间的高程和倾斜角度等参数，来确定管道的位置和形状。

该方法需要在管道两端设置测量点，并使用全站仪进行测量。

3.2 GPS测量法GPS测量法是一种利用全球定位系统（GPS）进行管线测量的方法。

该方法适用于开放区域和无遮挡的场所，并且具有较高的精度和效率。

使用GPS测量时，需要在管道两端设置测量点，并在测量过程中记录GPS接收器的坐标。

3.3 地下探测法地下探测法是一种用于定位地下管道的测量方法，常用的设备包括地下探测仪和超声波测量仪等。

该方法适用于地下管道的探测和定位，但不能得出管道的具体尺寸和形状信息。

3.4 井口测量法井口测量法是一种常用的管道尺寸测量方法，它通过在管道井口设置测量设备，如井口测量仪和激光扫描仪，来获取管道的直径、厚度和倾斜角度等信息。

4. 管线测量的注意事项在进行管线测量时，需要注意以下几点：- 在测量前，应对测量仪器进行校准和准备工作，确保测量的准确性；- 在设置测量点时，应选择在管道两端和曲线部分设置测量点，以获取更准确的数据；- 在使用地下探测仪进行地下管道探测时，应注意避免干扰和误差，如电磁干扰和混淆的信号；- 在进行井口测量时，应确保测量仪器的准确性和可靠性，并避免测量时的振动和扭转。
