微阻缓闭蝶形止回阀HH49X-10使用说明书(可编辑修改word版)

目录一、名称、用途及特点二、主要性能规范三、工作原理和结构说明四、电控原理五、试车及运行六、润滑七、液压原理图八、电路接线图一、名称、用途及特点本产品为液压控制缓闭止回蝶阀，适用介质为水的管道上泵的出口端作调节，闭路和止回阀用。

它有以下特点：1、能按程序启闭，在正常供电和突然断电情况下能自动按预定的时间和角度分快、慢二阶段关闭，调节范围大，适应性强；2、即可消除破坏性水锤，又能控制水泵的反转速度和反转时间，有效地降低了管网中的压力波动，保障水泵及管网系统的安全可靠运行；3、本阀可取代二阀（如闸阀和止回阀）的功能，体积小，重量轻，流阻小，耗能低；4、可实现泵阀联动控制，操作简便。

三、工作原理和结构说明（一）本阀由机械、液压、电气三部分组成。

主要工作原理是：1、阀门开启：启动电机、带动油泵运转、液压油经滤网、油泵、流量控制阀、高压胶管进入摆动油缸，推动活塞杆，带动与之相连的杠杆举起重锤，此时阀轴及蝶板旋转实现阀门开启。

2、阀门关闭：切断电磁阀电源（或因事故突然断电），则电磁锁紧阀断电，锁定缸缩回，举升缸里的液压油经油缸尾部的快慢关节流阀、高压胶管、电磁阀流入油箱，在重锤的势能和动力水矩的作用下阀轴及蝶板旋转、关闭蝶阀。

四、电控原理缓冲止回阀电器控制原理说明1、电控电源采用三相50HZ、380伏的电源及堆线供电，电磁阀所需工作电压直流24伏电源，由开关电源供给，控制电压为220伏，电机电压为380伏。

2、控制系统分两部分：（1）现场（就地）操作部分；（2）集控（联动）操作部分。

3、控制系统工作原理如下：本系统采用日本三菱PLC控制：（1）就地控制：合上空气开关SQ指示灯表示电源接通，PLC绿灯设亮，将控制箱上的现场控转换开关（SA）打到现场位置，接下油泵启动按钮，PLC输入端X0灯亮，输出端Y10，Y0灯亮有输出，中间继电器KA1灯亮，表示KA1工作，同时接触器KM工作，油泵电机得电运行，油泵运行灯亮。

hh49x微阻缓闭止回阀标准hh49x微阻缓闭止回阀是一种特殊类型的阀门，它可以实现对流体的调节和控制。

该阀门在工业和民用领域都有广泛的应用，特别是在供水系统和暖通空调系统中。

1. 产品介绍hh49x微阻缓闭止回阀是一种通过调节阀位开度来实现流量控制的阀门。

它采用微阻缓闭技术，可以减少流体的冲击和噪声，提高系统运行的平稳性和安全性。

该阀门具有结构简单、维护方便、耐久性强等特点。

2. 产品特点- 微阻缓闭技术：通过增加缓冲装置，可以有效减少流体流过阀门时的冲击和噪声，使系统运行更加平稳。

- 阀位开度调节：通过旋转阀杆，可以实现对阀门开度的控制，从而调节流量。

- 结构简单：hh49x微阻缓闭止回阀由阀体、阀座、阀瓣、阀杆等部件组成，结构简单、易于安装和维护。

- 耐久性强：采用高强度的材料制造，能够抵抗高压和高温等恶劣环境，使用寿命长。

3. 产品应用- 供水系统：hh49x微阻缓闭止回阀可以用于给水系统中，根据实际需求调节流量大小，保证供水的稳定性和安全性。

- 暖通空调系统：在暖通空调系统中，hh49x微阻缓闭止回阀可以用于调节热水的流量，控制室内温度，提高能源利用效率。

- 工业系统：该阀门也广泛应用于各种工业系统中，如化工、冶金、石油等行业，用于控制流体的流量和压力。

4. 安装和维护- 安装：在安装hh49x微阻缓闭止回阀时，应该将阀体与管路连接好，注意阀门的方向和流体的流向。

并且需要根据实际需要调节阀位开度，确保流量控制的准确性。

- 维护：定期对hh49x微阻缓闭止回阀进行维护，检查阀门的密封性能和阀杆的灵活性。

如发现问题及时清洁或更换损坏的部件。

综上所述，hh49x微阻缓闭止回阀是一种常用的流量调节阀门，在供水系统、暖通空调系统和工业系统中都有广泛的应用。

它具有微阻缓闭技术、阀位开度调节、结构简单、耐久性强等特点。

在安装和维护方面，需要注意正确的安装位置和阀位开度的调节，定期检查和维护阀门以保证其正常运行。

HH49X蝶式缓闭止回阀与HD47X蝶式缓冲止回阀异同
（一）HH49X蝶式缓闭止回阀
1、阀门由阀体、对开双半圆型蝶板、阀杆、复位弹簧、液压缓闭油缸及旁通调节管
路组成。

2、开阀水泵上水之后，管道内流体压力增加，当管道内压力增加到一定程度，能
克服复位弹簧对阀瓣的作用力时，阀瓣开始绕阀杆转动呈蝶形收缩，由于管内压力作用，液压油缸内液压油开始压入缓闭活塞缸内，缓闭活塞打开，在整个过程中，由于液压油缸往缓闭活塞内注油，直至缓闭活塞全部伸出，此时阀门也基本全部打开，蝶板复位弹簧处于最大压缩状态，管道正常供水，阀门的前后压差为流体克服弹簧所需压力。

阀内压差的具体大小与阀门通径及弹簧参数有关。

3、关阀当水泵停止上水时，管道内压力突然减小，阀瓣在复位弹簧的作用力下，
开始迅速回位，当阀瓣与缓闭活塞接触时，缓闭活塞内液体开始通过旁通管压回液压缸，阀瓣具体的缓闭时间与液压油流回液压缸的快慢有关，缓闭时间可由旁通管路上的调节阀设定。

4、阀门广泛应用于清水、原水、海水、污水环境中，对于不同的工况，阀门所使用
的材料不一样，阀门的具体材料与阀内流体介质有关。

5、阀门总装图：。

HH49X-10 止回阀产品使用说明尊敬的用户：产品的设计、开发、制造、安装和销售服务于一体，对所有阀门产品的质量、售后服务有了全面保障。

现对阀门产品的结构特点、工作原理、设计制造标准、技术性能参数等做出详细的说明。

请你务必在安装使用本公司产品前详细阅读《使用说明书》，确保你在安装使用时更加便利。

如果你在阀门使用过程中有何疑难问题，请致电本公司售后服务。

电话：传真：一、用途：适用于公称压力1。

0MPa，介质温度80℃的清水、污水、海水等介质管道上，以及给、排水加压泵组上。

通过本阀独特的微阻缓闭装置，能有效地防止水锤的发生，保证管路系统安全运行。

二、特点：由于本止回阀设有微阻缓闭装置，能有效地防止水击现象的发生，保证管道正常运行。

本止回阀设计结构独特新颖，体积小、重量轻。

密封面为橡胶对金属的软密封，密封性能可靠，耐磨损，使用寿命长。

三、主要零件材料：四、主要外形及连接尺寸公称通径（DN）主要尺寸法兰尺寸和螺栓规格1.0MPaL H1H2D1n-φ100 190 110 210 180 8-18 125 200 123 220 210 8-18 150 210 140 250 240 8-23 200 230 168 280 295 8-23 250 250 195 310 350 12-23 300 270 220 350 400 12-23 350 290 250 410 460 16-23 400 310 283 490 515 16-25 450 330 308 520 565 20-25 500 350 335 585 620 20-25 600 390 390 640 725 20-30 700 430 448 700 840 24-30六、保管、安装、使用、检查1．1保管a.本阀须保管存放在干燥、通风的室内，放置整齐，阀杆不得着力。

b.本阀保管存放期间，蝶板处于微开状态，两端法兰应封闭。

（建筑工程标准法规）微阻缓闭蝶形止回阀河南工程建设标准化信息网微阻缓闭蝶形止回阀TinyDragSlowShutButterflySwingCheckValve（征求意见稿）200X-XX-XX发布200X-XX-XX实施中华人民共和国建设部发布目次1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4结构型式 (2)5产品型号 (2)6要求 (2)7检验及试验方法 (5)8检验规则 (5)9标志 (6)10包装、贮运 (7)附录A（资料性附录）止回阀基本结构型式 (8)附录B（资料性附录）阀体最小壁厚计算方法 (9)附录C（资料性附录）性能试验方法 (10)前言本标准为首次编制的城镇建设行业标准。

本标准附录A、附录B、附录C为资料性附录。

本标准由建设部标准定额研究所提出。

本标准由建设部给水排水产品标准化委员会归口。

本标准起草单位：中国建筑金属结构协会给水排水设备分会、冠龙阀门机械XX公司、大众阀门集团XX 公司、武汉大禹阀门制造XX公司、湖北洪城通用机械股份XX公司、精嘉阀门集团XX公司、浙江盾安阀门XX公司、佛山市南海永兴阀门制造XX公司、株洲南方阀门股份XX公司。

本标准主要起草人：王光杰、张延蕙、余家荣、金志渊、李习洪、王洪运、金宗林、赵小虎、陈键明、王金泉、赵丽丽、曹彬、廖志芳、汤井来、刘静、顾彦海、钱金明、温华生、唐金鹏。

微阻缓闭蝶形止回阀1范围本标准规定了微阻缓闭蝶型止回阀（以下简称止回阀）的结构型式、产品型号、要求、检验及试验方法、检验规则、标志、包装、贮运等。

本标准适用于公称尺寸DN300～DN2000，DN1000之上公称压力不大于PN10，DN1000及以下公称压力不大于PN16，介质为水，或物理化学性质类似于水的其它液体。

装于水泵出口管道上，用以防止介质倒流和非正常停泵时破坏性停泵水锤发生的止回阀。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

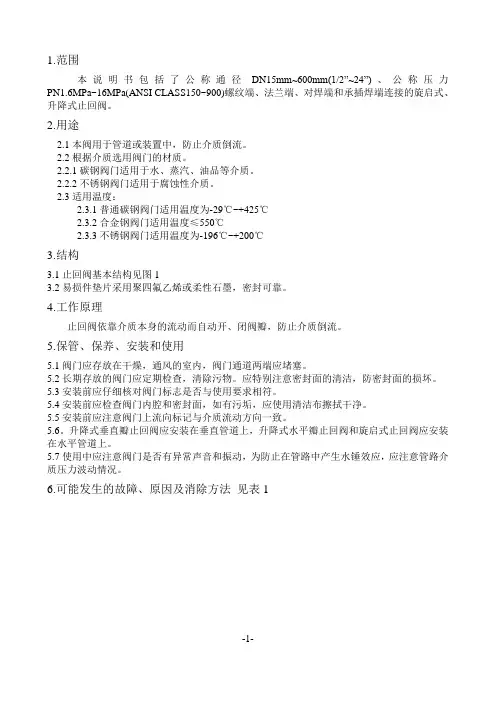

1.范围本说明书包括了公称通径DN15mm~600mm(1/2”~24”)、公称压力PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的旋启式、升降式止回阀。

2.用途2.1本阀用于管道或装置中，防止介质倒流。

2.2根据介质选用阀门的材质。

2.2.1碳钢阀门适用于水、蒸汽、油品等介质。

2.2.2不锈钢阀门适用于腐蚀性介质。

2.3适用温度：2.3.1普通碳钢阀门适用温度为-29℃~+425℃2.3.2合金钢阀门适用温度≤550℃2.3.3不锈钢阀门适用温度为-196℃~+200℃3.结构3.1止回阀基本结构见图13.2易损件垫片采用聚四氟乙烯或柔性石墨，密封可靠。

4.工作原理止回阀依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。

5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。

应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前应注意阀门上流向标记与介质流动方向一致。

5.6。

升降式垂直瓣止回阀应安装在垂直管道上，升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。

5.7使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。

6.可能发生的故障、原因及消除方法见表1-1-7.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。

在保修期内，因产品质量原因均可免费修理或更换零件。

a.法兰连接旋启式止回阀b.法兰连接升降式止回阀-2-。

微阻缓闭止回阀名词解释微阻缓闭止回阀又称逆止阀，其作用是防止管路中的介质倒流。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

微阻缓闭止回阀用途：微阻缓闭止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。

通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

微阻缓闭止回阀主要材质有：碳钢、低温钢、双相钢（F51/F53）、钛合金、铝青铜、因科镍尔（INCONEL62 5）、SS304、SS304L、SS316、SS316L；铬钼钢、蒙乃尔（400/500）、20#合金，哈氏合金等金属材料微阻缓闭止回阀标准与规范1、设计与制造：API594、API6D、JB/T89372、结构长度：API594、API6D、DIN3202、JB/T89373、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG206 25、SH3406、JB/T744、试验与检验：API598、JB/T90925、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、AN SIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47微阻缓闭止回阀特点微阻缓闭式止回阀具有阀瓣轻、开度大、节电效果显著，液体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、动行平稳、无振动、无噪声等特点。

微阻缓闭止回阀结构特点1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/82、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/203、阀瓣关闭快速，水锤压力小4、水平或垂直管道均可使用，安装方便5、流道通畅、流体阻力小6、动作灵敏、密封性能好7、阀瓣行程短、关阀冲击力小8、整体结构、简单紧凑、造型美观9、使用寿命长、可靠性高微阻缓闭止回阀主要技术参数公称压力：1.0～2.5MPa 公称通径：40～800mm 适用介质：水、弱腐蚀性液体适用温度：0～80℃（如需要，可达200℃）法兰标准：GB/T 17241.6 GB/T91 13 试验标准：GB/T 13927 AP1598微阻缓闭止回阀主要尺寸及重量。

微阻缓闭蝶形止回阀编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（微阻缓闭蝶形止回阀）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为微阻缓闭蝶形止回阀的全部内容。

1微阻缓闭蝶形止回阀Tiny Drag Slow Shut Butterfly Swing Check Valve(征求意见稿）200X—XX—XX发布 200X—XX-XX实施中华人民共和国建设部发布2目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 结构型式 (2)5 产品型号 (2)6 要求 (2)7 检验及试验方法 (5)8 检验规则 (5)9 标志 (6)10包装、贮运 (7)附录A(资料性附录）止回阀基本结构型式 (8)附录B（资料性附录）阀体最小壁厚计算方法 (9)附录C（资料性附录)性能试验方法 (10)前言I本标准为首次编制的城镇建设行业标准。

本标准附录A、附录B、附录C为资料性附录.本标准由建设部标准定额研究所提出。

本标准由建设部给水排水产品标准化委员会归口。

本标准起草单位：中国建筑金属结构协会给水排水设备分会、上海冠龙阀门机械有限公司、大众阀门集团有限公司、武汉大禹阀门制造有限公司、湖北洪城通用机械股份有限公司、精嘉阀门集团有限公司、浙江盾安阀门有限公司、佛山市南海永兴阀门制造有限公司、株洲南方阀门股份有限公司。

本标准主要起草人：王光杰、张延蕙、余家荣、金志渊、李习洪、王洪运、金宗林、赵小虎、陈键明、王金泉、赵丽丽、曹彬、廖志芳、汤井来、刘静、顾彦海、钱金明、温华生、唐金鹏。

II微阻缓闭蝶形止回阀1 范围本标准规定了微阻缓闭蝶型止回阀(以下简称止回阀）的结构型式、产品型号、要求、检验及试验方法、检验规则、标志、包装、贮运等。

微阻缓闭止回阀的调试与运行1 开机调试前准备工作该阀的调试必须在启动中进行，在开机前对阀局部机构做如下定位：（1）给隔离装置胶囊(12)先注满水；（2）对微量调节阀(10)先打开一半；（3）活塞调节螺杆的调节，将使调节器拉杆往外拉出全长的1/3，活塞便可伸出2/3并将调节螺杆螺母固定；（4）关闭排污阀(14)，打开单向阀(16)。

通过以上的粗调后，便可开机启动水泵，在水泵开启后观察活塞拉杆是否推上去。

如果在水泵开启数分后，活塞及拉杆同时推上去，说明工作正常，如果拉杆还推不上去，说明活塞没有推上去，这时应该查出原因，进行排除，排除的方法有以下几种：(1) 检查单向阀(16)是否打开；(2) 检查压力管道是否漏汽、漏水；(3) 打开活塞处的排汽阀(17)，看是否有压力水。

如果没有压力水，应该进一步检查隔离装置里的胶囊(12)。

以上检查中如果没有发现问题，方可进行调试。

2.2 调试(1) 观察活塞回来的速度。

先打开活塞装置处的排汽阀(17)，观察活塞螺杆的回来速度，时间在15～30s 即可。

(2) 关闭活塞装置处的排汽阀(17)，此间活塞及拉杆同时推上去，同时应观察活塞螺杆(8) 上去的时间，应在15～30s之间。

(3) 活塞拉杆上去的时间快慢是靠微量调节阀来实现的。

顺时针小，反之大。

初调后就可停机，在停机时要观察是否缓闭消声，机组是否倒转。

如果缓闭消声而不产生倒转，说明已调试好了，如产生倒转说明微量调节阀(10)调的太大，这时应该向顺时针调。

反之，就达不到消声的目的，可能产生水锤。

所以，根据停机时的实际情况决定微量调节阀(10)调节的大小。

2.3 运行通过以上调试，该阀就可正常运行了，在运行中应注意以下事项：（1）在运行中首先要保证有一定的压力水；（2）一定要保持活塞及调整螺杆同时推上去；（3）定时打开排污阀。

微阻缓闭止回阀结构及工作原理HH44X-10型微阻缓闭止回阀主要由阀体、阀盖、阀瓣轴组件、活塞组件、隔离装置及单向阀、微量调节阀等部件组成(见图1) 它的工作原理是靠进水口介质的流速水头作用，阀瓣自动开启使介质通过。

hh49x微阻缓闭止回阀标准hh49x微阻缓闭止回阀是一种用于控制流体流动的装置，具有以下特点：微阻缓闭结构、启闭力小、密封性好、防腐、耐磨、寿命长等。

该阀门广泛应用于城市给排水、暖通空调系统和工业管道中，实现流体的正向流动和反向封闭，具有优异的防倒流和减压缓闭功能。

本文将围绕hh49x微阻缓闭止回阀的标准，介绍其相关参考内容，不包含外部链接。

具体内容如下：一、hh49x微阻缓闭止回阀的结构和工作原理：hh49x微阻缓闭止回阀由阀体、阀板、橡胶密封圈、压力传感元件等组成。

当流体正向流动时，阀板受到流体压力的作用，与阀体形成一个微小的阻力缓冲空间，减缓流速增加造成的水械冲击。

当流体反向流动时，阀板会立即关闭，并通过橡胶密封圈的密封性，防止倒流，确保管道的正常运行。

二、hh49x微阻缓闭止回阀的主要性能指标：1. 公称通径（DN）：表示阀门的口径大小，常用单位为mm；2. 进口压力：表示阀门的承受最大入口压力，常用单位为MPa；3. 密封性能：包括气密性、水密性和让压能力，保证阀门的密封可靠；4. 阀门精度：表示阀门在不同开度下的流量与开度之间的关系，常用单位为%；5. 工作温度：表示阀门能够正常工作的最高/最低温度范围，常用单位为摄氏度；6. 阀门材质：表示阀门的主要构成材料，常用材料有球墨铸铁、不锈钢、铜合金等；7. 其他性能指标：如启闭力、寿命等，在实际使用中也需要考虑。

三、hh49x微阻缓闭止回阀的应用领域：1. 城市给排水系统：可用于城市供水管道、给水泵站等，起到防倒流、减压缓闭的作用；2. 暖通空调系统：可用于暖通空调管道中，防止热水回流导致系统故障；3. 工业管道：可用于石油、化工、电力等领域的管道系统中，保证流体的正向流动和防止倒流；4. 其他领域：如船舶、污水处理、冶金等领域，具体应用根据实际情况决定。

四、hh49x微阻缓闭止回阀的标准：hh49x微阻缓闭止回阀的制造、检验和使用应符合国家和行业的相关标准，如：1. GB/T 8464-2008《阀门微动力水击特性检验方法》；2. GB/T 8465-2008《阀门微动力水击特性检验规范》；3. GB/T 8466-2018《阀门微动力水击特性》；4. GB/T 8467-2010《阀门微动力水击特性检验设备》；5. JB/T 9092-1999《阀门微动力水击和阀瓣材质》等。

蝶式止回阀说明书1.范围本说明书包括了公称通径DN15mm~1000mm(1/2”~4”)、公称压力PN1.6MPa~10MPa(ANSI CLASS150~600)法兰和对夹连接的蝶式止回阀。

2.用途2.1本阀用于管道或装置中，防止介质倒流。

2.2根据介质选用阀门的材质。

2.2.1碳钢阀门适用于水、蒸汽、油品等介质。

2.2.2不锈钢阀门适用于腐蚀性介质。

2.3适用温度：2.3.1普通碳钢阀门适用温度为-29℃~+425℃2.3.2合金钢阀门适用温度-29℃~550℃2.3.3不锈钢阀门适用温度为-196℃~+200℃3.结构3.1蝶式止回阀基本结构见图14.工作原理蝶式止回阀靠介质顺流时的压力克服弹簧的扭力而开启，靠弹簧所产生的扭力矩而关闭，再靠介质逆流时的压力产生的密封比压达到密封。

5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。

应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前应注意阀门上流向标记与介质流动方向一致。

5.6.根据管路情况，蝶式止回阀既可以垂直安装，又可以水平安装。

5.7使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。

6.可能发生的故障、原因及消除方法见表1-1-表1可能发生的故障、原因及消除方法可能发生的故障发生故障的原因消除方法阀瓣打不开或关不上1.摇杆与销轴配合太紧或有异物卡住2.阀内有异物卡阻1.检查配合情况2.消除异物阀门声响大、有振动1.阀门安装位置离泵太近2.管道内介质流动压力不稳1.重新安装合适位置2.消除压力波动7.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。

在保修期内，因产品质量原因均可免费修理或更换零件。

hh49x微阻缓闭止回阀标准## hh49x微阻缓闭止回阀标准### 一、简介hh49x微阻缓闭止回阀是一种用于控制管路介质流动的装置，采用了微阻缓闭设计，能够减小管路内的冲击和振荡，提高系统的稳定性。

该阀门广泛应用于工业生产、农田灌溉以及城市供水等领域。

### 二、产品特点1. 微阻缓闭设计：hh49x微阻缓闭止回阀采用微阻缓闭技术，通过调节阀门内部孔径，减小介质流速和压力，降低管路的冲击和振荡，保护管道系统的安全运行。

2. 高质材料：该阀门采用高强度、耐腐蚀的材料制造，能够适应不同介质的工作环境，确保阀门的长期稳定运行。

3. 紧凑结构：阀门采用紧凑结构设计，占用空间小，安装方便，适用于各种管路。

4. 低噪音：采用先进的缓慢闭合设计，有效降低了阀门关闭时的噪音产生，减小了对周围环境的干扰。

5. 安全可靠：该阀门具有良好的密封性能，能够有效防止倒流现象，保证管道系统的安全运行。

### 三、产品规格- 型号：hh49x- 压力等级：PN10、PN16、PN25- 公称通径：DN15-DN400- 适用介质：水、油、气体等非腐蚀性介质- 工作温度：-20℃至120℃### 四、安装与维护1. 安装前，请清理管道内的杂质和污物，并确保管道表面平整。

2. 按照阀门箭头标记方向安装阀门，以确保介质流向正确。

3. 在安装过程中，请使用砂纸或清洁剂清除阀门连接口的油污或氧化物，以确保连接牢固。

4. 要定期检查阀门的密封性能，若发现泄漏情况，请及时更换密封件。

5. 如需停用阀门，应关闭阀门后，使用支撑物将阀门保持在半开状态，以避免长期关闭导致阀门密封面的损坏。

### 五、注意事项- 在安装和维护过程中，应遵循相关的安全操作规定，避免触电和人身伤害。

- 请确保阀门的工作温度和压力在规格范围内，避免超负荷使用导致阀门损坏。

### 六、市场应用hh49x微阻缓闭止回阀由于其优越的性能和可靠的质量，广泛应用于以下领域：1. 工业领域：炼油、化工、煤炭等工业生产系统的管路控制。

46 HDH 4849 XH10 -16型25◆用途主要用于净水、源水、污水、海水等介质的供排水管道上，安装在水泵出口处，用以截止介质的回流，消除破坏性的水锤，保护管道，使水泵安全运行。

◆特点该系列止回阀是国内止回阀中最新产品，结构新颖，性能可靠，其主要特点如下：①体形小，重量轻，结构长度只有旋启式止回阀的三分之一左右。

②缓闭系统性能良好，长期运动不失灵，能有效地控制阀板缓慢关闭可消除破坏性水锤。

③橡胶软密封，封闭性能好，耐磨损，使用寿命长。

④在阀瓣上设有助关弹簧，启闭平稳，无震动，无噪音。

⑤比其它止回阀流阻小，有明显地节能效果。

◆产品结构图1、微量调节阀2、活塞3、阀瓣4、导管注：PN10、PN16法兰连接尺寸采用JB78标准；PN25采用JB79标准；本止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀（微量调节阀）组成。

靠进口介质的推力作用，将两块阀瓣平稳推开。

在此同时，进口的压力介质进入储油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。

当进口介介压力下降低于出口的压力力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。

但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消锤的作用。

阀瓣被活塞杆顶住，活塞后腔的压力油通过针型阀缓慢进入储油缸，阀瓣逐渐关闭。

阀瓣分成先快速后缓慢两步关闭，达到了既防电机逆转又起了消锤静音的作用。

①本止回阀可以水平方向安装（箭头平行水平地面），也可以垂直安装（箭头与水平地面垂直方向），一般DN大于400的最好采用水平方向安装。

②安装前应对管道进行清洗，对阀门全面检查，确保无损之后再装入管路。

装入注意箭头所指方向与介质运行方向一致。

③在该阀的进口处应安装过滤器。

出口处要安装一台蝶阀或闸阀，以便该阀门及其它设备维修。

④在紧固法兰连接螺栓时，应注意对称均匀紧固。

XXXXX蝶式止回阀使用说明书受控本非受控本编制__________ 日期_________审核__________ 日期_________批准__________ 日期_________XX阀门有限公司VALVE CO.，LTD地址：电话：传真：E-mail:WWW:目录1．前言2．PED/ATEX基本健康及安全要求和解决方案3．用途和技术性能4．阀门结构5．主要零件材料6．阀门工作原理和结构说明7．阀门运输8．阀门保管9．阀门安装10．阀门使用与维修11．阀门可能发生的故障、原因及消除方法12．质量保证13．服务1．总则1．1感谢您选用了本公司蝶式止回阀。

阀门作为承压设备的一类，具有潜在的压力危害。

提供本说明书是本公司的业务，为您在选用、保管、安装、使用和维修阀门时提供安全指导。

1．2本公司生产的蝶式止回阀是作为标准产品按API594、API6D和ASME B16.34设计的，设计时根据压力等级进行了足够的强度计算，并提供了一定的安全余量，阀门的制造和检验以一套严格的质量保证体系得以保证，这些设计和质量保证以经过第三方批准。

1．3本公司的蝶式止回阀设计未考虑每个特定的工况，用户或管道系统的设计者应根据其特定的工况，正确选择和使用合适磅级和材料的阀门。

作为按常规设计的阀门，阀门选用时提请用户注意以下几点：——工作压力、工作温度是否超出ASME B16.34的范围。

——阀门的设计未考虑运输、风载和地震载荷——阀门最小壁厚按ASME B16.34，未考虑特定条件下的腐蚀。

——阀门的设计未考虑特定条件下的疲劳——阀门的设计未考虑支架、附件、管线产生的反作用力或动能——阀门的设计未考虑不稳定液体的分解而引起的压力升高或突然致冷2．用途和技术性能2．1 用途本系列阀门主要用于石油、化工、电站等行业中，限制介质的逆向流动，从而使系统正常运行。

2．2 技术性能：设计标准： API594，API6D,ASME B16.34法兰尺寸： ASME B16.5结构长度： API594，API6D,公称通径：50~1200 mm（2~48”）公称压力：20~420 bars (150~2500LB)适用温度：见表1适用介质：见表1材料：ASTM 材料，见表1阀门试验：API5983．阀门结构见图一, 连接尺寸和主要外形尺寸见表2~7图一表2 DN50~750（2~30”） 20bars(150LB) 止回阀连接尺寸及外形尺寸DN50~750（2~30”） 50bars(300LB) 止回阀连接尺寸及外形尺寸4．主要零件材料用户应根据工作温度、工作压力、工作介质按ASME B16.34标准温压等级表规定选用材料、阀门压力等级。

止回阀系列外置油缸蝶式止回HH47X蝶式微阻缓闭止回阀HH49X外置油缸微阻缓闭止回阀HH44X橡胶瓣止回阀HC44X静音止回阀H42X静音止回阀H41X型号编制说明HH47X外置油缸蝶式止回阀引述目前常用的蝶式微阻缓闭止回阀依靠介质通过液压管路推动缓闭油缸活塞，以带动缓闭液压系统工作，这种液压缓闭原理由于介质与活塞及管路系统直接接触，液压系统常受到介质中的杂质的影响，特别是在用于污水处理系统介质的杂质常常阻塞液压管路导致微阻缓闭功能失效。

在这种情况下我们开发了一种外油缸式的微阻缓闭蝶式止回阀。

依据同样原理我们还研制了一种外油缸式旋启式微阻缓闭止回阀，我们将在下面做详细的介绍。

工作原理本止回阀主要有阀体、阀板、转轴、摇臂、缓冲液压缸等组成。

本阀靠进口介质压力推动阀板开启使介质通过，阀板通过转轴带动摇臂将缓冲液压缸中的活塞杆拉到开启位置。

当介质停止流动是（如泵突然停止运动）由于阀板自重及介质倒流作用，是阀板自动关闭。

由于缓冲液压缸的作用，阀板关闭分两个阶段从全开位置（850）到运行了700为快关段，阻尼装置作用小，700以后阻尼装置作用大，为慢关段，且慢关的时间可通过调节缓冲液压缸的溢流阀进行调整，以消除破坏性水锤（将水锤压力控制在工作压力的 1.2～1.5倍之间，并控制介质倒流时，水泵倒转速度不超过水泵额定转速的1.3倍）。

注：因该阀门主要是在管网正常供水状态下出现断电事故时，起到消除破坏性水锤，保护泵及管道的作用，且能达到零泄漏。

故在正常供水、停水（即无倒流介质水锤）状态下（先关出口蝶阀，后停泵），该阀门不关闭。

打开从此注油。

（正常情况下越3～4个月补充一次）特点1、体积小、重量轻、结构紧凑、维修方便2、缓闭装置设计新颖，结构紧凑便利，性能稳定可靠，且位于管线之外，避免了污染介质。

3、运行平稳、无震动、无噪音。

4、采用双偏心结构，其结构参数确定在最佳值，有利于减少流阻和振动，减少水锤影响。

5、达到完全密封，无泄漏。

HH47X—10/16微阻缓闭蝶形止回阀使用说明书********阀门制造有限公司目录一、产品概述。

1二、性能参数。

1三、产品主要设计制造、检验标准。

1四、阀门构造、法兰连接、结构及外形尺寸图。

2五、主要零件材质表。

2六、工作原理。

3七、法兰连接、结构及外形尺寸表。

3八、安装示意图、运输、安装、使用、存放及注意事项。

5九、常见的故障及其排除方法。

6一、产品概述HH47X—10/16系列产品是我公司最新研制开发的软密封双偏心法兰连接微阻蝶形止回阀，主要适用于石油、化工、食品、医药、轻纺、造纸、给排水、冶炼及能源系统作为单向阀使用，用来防止介质的逆流和破坏性水锤。

1) 体积小，重量轻，结构紧凑，维修方便。

2) 缓闭装置设计新颖，结构紧凑合理，性能稳定可靠，且位于管线之外，避免了污染介质。

3) 运行平稳，无震动，无噪音。

4) 采用双偏心结构，其结构参数确定在最佳值，有利于减少流阻和振动，减小水锤影响。

5) 达到完全密封。

6) 启闭特性好，阀门开启压力≤0.15Mpa,开启迅速，关闭阀门采用可调式，快慢两阶段关闭方式，缓闭时间调节范围大，可适用不同工况要求。

二、性能参数三、产品主要设计制造、检验标准1. 产品设计执行标准：CJ/T 154-2001 排水用缓闭止回阀。

2. 连接法兰执行标准：GBT 9113-2010 整体钢制管法兰，GB/T 17241.6-2008 整体铸铁法兰，GB/T 17241.7-1998 铸铁管法兰技术条件。

3. 结构长度执行标准:：GB/T 12221—2005 法兰连接金属阀门结构长度中的基本系列14（蝶阀和蝶式止回阀结构长度）。

4. 产品检验标准：GB/T 13927-2008 工业阀门压力试验。

四、阀门构造、法兰连接、结构及外形尺寸图五、主要零件材质表名称材质名称材质缓冲液压缸碳钢、不锈钢蝶板QT450—10、Q235—A阀体HT200、Q235—A 摇臂QT450—10、Q235—A密封圈丁腈橡胶、乙丙橡胶阀轴2Cr13压板Q235—A六、工作原理本止回阀主要由阀体、蝶板、阀轴、摇臂、缓冲液压缸等构造而成，本阀靠进口介质压力推动蝶板通过阀轴带动摇臂将缓冲液压缸中活塞杆拉到开启位置。
