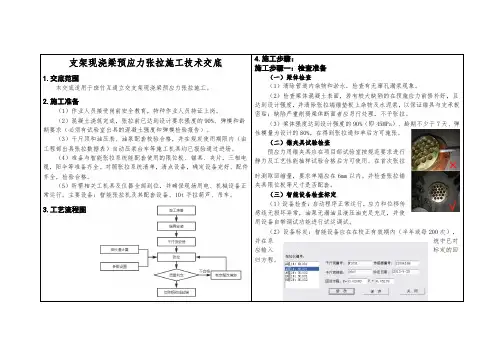

支架现浇梁预应力张拉施工技术交底1.交底范围本交底适用于斑竹互通立交支架现浇梁预应力张拉施工。
2.施工准备（1）作业人员接受岗前安全教育，特种作业人员持证上岗。
（2）混凝土浇筑完成，张拉前已达到设计要求强度的90%、弹模和龄期要求（必须有试验室出具的混凝土强度和弹模检验报告）。
（3）千斤顶和油压表、油泵配套校验合格，并在规定使用期限内（由工程部出具张拉数据表）自动压浆台车等施工机具均已报验通过进场。
（4）准备与智能张拉系统能配套使用的限位板、锚具、夹片，三相电缆，阳伞等准备齐全。
对照张拉系统清单，清点设备，确定设备完好、配件齐全，检验合格。
（5）所需相关工机具及仪器全部到位，并确保现场用电、机械设备正常运行。
主要设备：智能张拉机及其配套设备、10t手拉葫芦、吊车。
3.工艺流程图4.施工步骤：施工步骤一：检查准备（一）梁体检查（1）清除管道内杂物和淤水，检查有无窜孔漏浆现象。
（2）检查梁体混凝土表面，若有较大缺陷的在预施应力前修补好，且达到设计强度，并清除张拉端锚垫板上杂物及水泥浆，以保证锚具与支承板密贴；缺陷严重削弱梁体断面者应另行处理，不予张拉。
（3）梁体强度达到设计强度的90%（即45MPa）、龄期不少于7天、弹性模量为设计的80%，在得到张拉通知单后方可施张。
（二）锚夹具试验检查预应力用锚夹具应在项目部试验室按规范要求进行静力及工艺性能抽样试验合格后方可使用。
在首次张拉时测取回缩量，要求单端应在6mm以内。
并检查张拉锚夹具限位板等尺寸是否配套。
（三）智能设备检查标定（1）设备检查：启动程序正常运行，应力和位移传感线无损坏异常，油泵无漏油且液压油充足充足，并使用设备自带调试功能进行试运调试。
（2）设备标定：智能设备应在在校正有效期内（半年或每200次），并在系统中已对应输入标定的回归方程。
施工步骤二：钢绞线下料穿束（一）钢绞线下料（1）预应力设计长度大于30m，宜采用钢绞线先穿法。
（2）下料长度=设计长度+工作长度+20cm预留（工作长度=千斤顶+锚具+限位板+穿束牵引切割长度）。

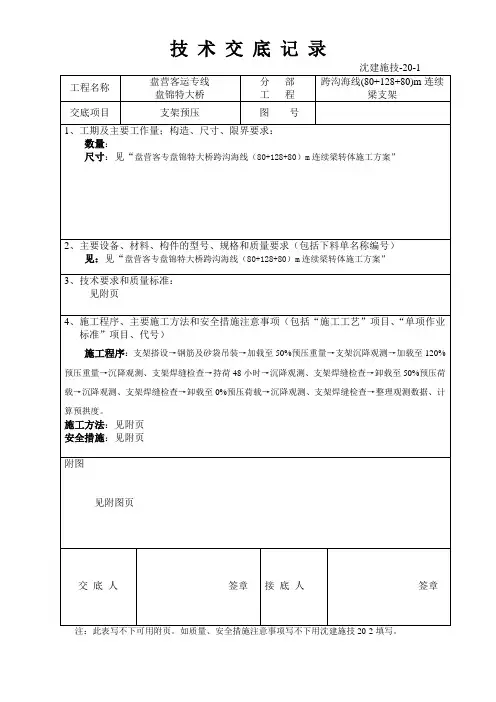

支架预压技术交底
40m简支梁支架预压施工技术交底1、支架预压与沉降观测支架搭设完、底模安装好后，在支架法现浇箱梁施工前对支架按现浇箱梁重量的1.2倍进行预压，以消除支架的非弹性变形，同时，计算出支架的弹性变形值，以便在底模标高调整时设置预拱度，以满足施工后梁体设计标高的要求。
本工程箱梁构造为每孔箱梁中间部分为等截面，距梁端4.25m范围内采用变截面，本方案拟采用沙袋加载按箱梁砼浇注顺序左右对称进行，即从梁两端向跨中逐步进行。
考虑到箱梁两侧翼缘板区梁体自重较小及方便预压工作的开展,不对翼板下支架进行布载预压。
支架预压及卸载过程如下图所示：1、加载预压采用沙袋分级堆载的方式，每个沙袋重量约为1.3t，共堆载3次,分别为箱梁底板及腹板重量的50%、100%、120%。
40m箱梁总重量为1124t。
则第一级压载为总重的50%，即562t,需沙袋433袋；第二级压载为总重的100%，即1124t,共需沙袋865袋；第三级压载为总重的120%，即1349t,共需沙袋1038袋。
每级加载后必须持压2小时沉降稳定后做好沉降观测记录，然后才可继续往上堆载，预压总重量为箱梁重量的1.2倍。
预压开始前将模板按预抬高度＋设计标高＝立模标高进行立模，并复核后开始堆载。
堆载过程中随时观察支架变形情况，每一级堆载完成时进行标高测量，并且逐日进行沉降观测，沉降稳定后（标准为沉降量小于2mm/24h）卸下荷载，观测模板标高，并且每天进行观测，支架回弹变形稳定后，进行高差对比，得出弹性变形值和非弹性变形值，为立模标高提供准确数据，根据实测数据对模板进行标高调整。
2、沉降观测沉降观测是一道重要的程序，预压的结果要通过沉降观测得出，仪器采用专用精密测量仪器。
（1）测点布置箱梁底模铺好后，在模板上按纵向距梁端4.3m，然后按纵向8m的间距布置，横向左、中、右设置观测点，并且进行编号。
观测点主要布置在腹板底部位置及底板中心位置，用红色油漆标识。
观测点布置如下图所示。
满堂支架预压技术交底
据
数据整理方法： 对监测数据进 行统计、分析 和处理，制作 数据表格和图
表
数据安全保障： 确保监测数据 的完整性和保
密性
05
预压成果分析
支架、地基非弹性变形量
预压目的：消除支架、地基的塑性变形 变形量测量：通过沉降观测法进行监测 数据分析：对沉降数据进行分析，确定支架、地基的非弹性变形量 预压成果：根据分析结果，调整支架高度，确保模板平整度
监测频率
预压过程中，每30分钟对支架进行一次监测 预压稳定后，每2小时对支架进行一次监测 预压结束后，每24小时对支架进行一次监测 监测频率应根据实际情况进行调整，确保安全
数据记录与整理
监测数据的获 取方式：通过 预压监测设备 进行实时采集
数据记录要求： 详细记录每个 测点的沉降量 和沉降差等数
预压完成后应及时卸载，并 检查支架和模板的完好情况。
卸载时间
预压完成后，应 进行卸载
卸载过程应缓慢 进行
卸载完成后，应 对支架进行检查 和维护
卸载时间应根据 实际情况确定， 监测点设置
监测点布设：根据支架高度、跨度等因素确定监测点数量和位置 监测点标识：对每个监测点进行编号、标识，方便识别和管理 监测点安装：选择合适的安装位置，确保能够准确反映支架变形情况 监测点维护：定期检查监测点是否完好，如有损坏及时修复或更换
预压过程中支架变形 情况：观察支架在预 压过程中的变形情况， 判断支架的承载能力 和稳定性。
预压效果评价：根据预 压前后沉降差和支架变 形情况，对预压效果进 行评价，确定是否需要 进行调整和加固。
预压成果分析结论：根 据以上分析结果，得出 预压成果分析结论，为 后续施工提供依据和保 障。
