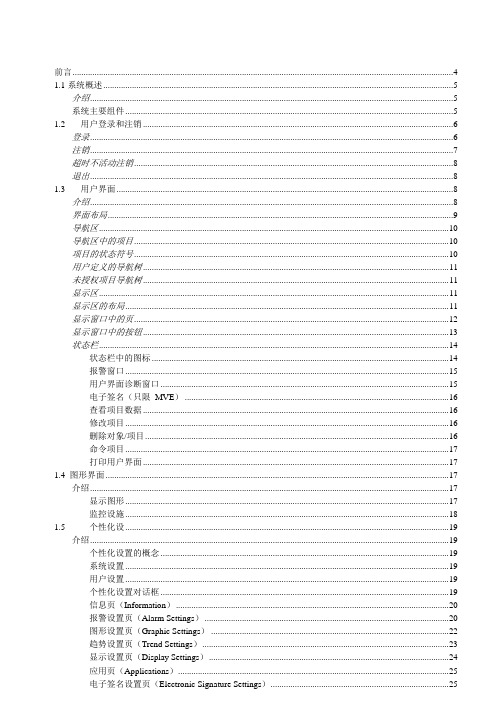

前言 (4)1.1系统概述 (5)介绍 (5)系统主要组件 (5)1.2 用户登录和注销 (6)登录 (6)注销 (7)超时不活动注销 (8)退出 (8)1.3 用户界面 (8)介绍 (8)界面布局 (9)导航区 (10)导航区中的项目 (10)项目的状态符号 (10)用户定义的导航树 (11)未授权项目导航树 (11)显示区 (11)显示区的布局 (11)显示窗口中的页 (12)显示窗口中的按钮 (13)状态栏 (14)状态栏中的图标 (14)报警窗口 (15)用户界面诊断窗口 (15)电子签名（只限MVE） (16)查看项目数据 (16)修改项目 (16)删除对象/项目 (16)命令项目 (17)打印用户界面 (17)1.4 图形界面 (17)介绍 (17)显示图形 (17)监控设施 (18)1.5 个性化设 (19)介绍 (19)个性化设置的概念 (19)系统设置 (19)用户设置 (19)个性化设置对话框 (19)信息页（Information） (20)报警设置页（Alarm Settings） (20)图形设置页（Graphic Settings） (22)趋势设置页（Trend Settings） (23)显示设置页（Display Settings） (24)应用页（Applications） (25)电子签名设置页（Electronic Signature Settings） (25)注释设置页（Annotation Settings） (26)1.6全局搜索 (26)介绍 (26)全局搜索概述 (26)全局搜索查看器界面 (26)对象列表 (29)实施全局搜索 (29)停止搜索 (30)在搜索结果中选择对象 (30)从搜索结果中删除对象 (30)清除所有搜索结果 (30)向现有搜索结果中手动添加对象 (30)向现有搜索结果中添加新的搜索结果 (30)给分类搜索结果排序 (31)调整搜索结果表中列的顺序 (31)打印搜索结果表 (31)在搜索结果表中命令对象 (31)将搜索结果复制到剪贴板 (31)保存对象列表 (31)打开对象列表 (32)删除对象列表 (32)1.7 全局命令 (32)介绍 (32)全局命令概述 (33)全局命令对话框 (34)命令结果查看器 (35)发送全局命令 (36)使用命令结果查看器 (37)显示命令结果查看器 (37)在命令结果查看器中调整列的顺序 (38)打印命令结果 (38)将命令结果保存到文件中 (38)清除命令结果查看器 (38)1.8 报警和事件管理 (38)介绍 (38)报警和事件管理概述 (38)事件库 (39)默认目的地 (40)ADS/ADX事件信息转发 (40)事件信息的路由、过滤和目的地 (40)事件优先级 (41)通过报警窗口处理报警和事件 (41)打开或关闭报警弹出窗口 (42)事件查看器和事件信息 (42)查看报警事件 (42)在事件查看器中处理报警事件 (44)确认事件信息 (44)放弃事件信息 (44)打印显示的事件信息 (44)为生成事件信息的对象启动Focus视图 (44)启动与事件信息相关的图形 (44)事件信息注释 (44)添加注释 (45)创建注释 (45)查看注释 (45)1.9 时间表 (46)介绍 (46)时间表的概念 (46)日历 (46)时间表 (47)事件 (47)创建时间表 (47)查看及编辑时间表 (54)前言本文基于Metasys 系统扩展架构3.1 版本而写，您的系统可能会因为版本不同而与本文略有差异。
本文主要参考资料为<Metasys System Help >文档号：LIT-1201793。
本文所述均为在线模式，如果您在线更改了某些内容，则需要将数据库上传到SCT数据库中保存备份。
1.1系统概述介绍Metasys 系统扩展架构是基于Web 的系统，通过IE 浏览器进入到用户界面即可实现对整个系统的监控功能。
系统中可以包含一个或多个站点（Site），每个站点都包含一个或多个Metasys 设备。
N1 网络由一个或多个引擎组成，引擎都可管理不同类型的现场控制器，并且提供集成其他楼宇子系统的集成平台。
引擎同样提供基于Web 的用户界面并允许通过用户界面配置N1 网络和监控网络上的所有设备。
站点中可选配一个或多个服务器提供数据长期的存储和大型Metasys 网络的整体用户界面。
服务器也提供和引擎一样的基于Web 的用户界面。
服务器可以是应用和数据服务器（ADS）或扩展应用和数据服务器（ADX）。
Metasys 系统扩展架构的网络结构多种多样，下图仅是一个网络结构示意图，您系统中的具体配置请与项目工程师联系获得。
系统主要组件Metasys 系统扩展架构的主要组件包括：引擎：在Metasys 系统中，引擎是指一个产品家族，包括网络控制引擎(NAE，NCE)和网络集成引擎(NIE)。
NAE 是管理控制器，提供选项用于集成N2 总线或Lon 总线中的各点，NAE 还能够通过以太网网络集成BACnet 产品并通过MS/TP 网络集成现场设备。
NIE 是集成控制器，可通过以太网集成现有的Metasys N1 网络。
引擎提供的用户界面中含系统数据库的在线配置及用户图形设计。
NAE85/NIE85：NAE85 是加载了NAE 的软件控制引擎的服务器级计算机。
这个产品允许您集成大型的BACnet 系统。
NIE85 是加载了NIE 的软件控制引擎的服务器级计算机。
这个产品支持大规模的N1 集成并可替代多个NIE。
ADS/ADX：应用和数据服务器是软件包，可长期保存报警和事件信息、趋势数据和用户交互记录。
ADS/ADX 通常用于协调多名用户使用Web 浏览器访问网络。
扩展型应用和数据服务器(ADX)提供更多的用户访问和历史数据存储功能。
ADS/ADX 支持您访问用户界面并可用于保存用户图形。
ADX 也支持分割配置的安装模式：您可将ADX 软件/用户界面安装在一个计算机上（Web/ 应用服务器计算机），而将历史趋势数据加载到运行Microsoft SQL Server 2000 软件的另一个计算机上（数据库服务器计算机）。
在分割配置模式中，您可将数据库服务器安装在防火墙后面以便获得另一层的保护，也可将其安装在现有的SQL 服务器上。
除了SQL 和数据库的安装位置不同外，分割配置与一体的ADX 提供相同的特性和功能。
SCT：系统配置工具允许您配置Metasys 系统扩展架构。
SCT 是软件包，允许您在不连接网络引擎或数据服务器的情况下配置系统。
使用SCT 进行系统配置称为脱机配置模式或脱机模式。
SCT 允许您访问用户界面，包括数据库的配置、定制逻辑编程和图形设计等。
SCT 还能够在逻辑编程工具(LCT)中模拟逻辑程序。
Metasys 系统配置要求您将一个设备定义成“Site Director”。
“Site Director”可以是网络引擎或服务器(ADS/ ADX)，主要作用是协调多名用户通过Web 浏览器访问网络。
如果系统中包括ADS/ADX，ADS/ADX 将被自动定义成Site Director。
如果您与Metasys 系统服务器或网络引擎直接通信，则称为在线模式。
1.2用户登录和注销本节主要介绍如何利用登陆对话框登陆进入Metasys 用户界面，以及如何退出和注销用户界面。
开始使用用户界面之前，请在Internet Explorer 中更改设置。
在工具(Tools)菜单中点击Internet 选项(Internet Options)。
在高级(Advanced)栏中，不要选中“重新使用快捷方式的窗口(Reuse windows for launching shortcuts)”这个选项，如果不清除这个复选框，当您打开新网页时，新网页将会使用Metasys 软件窗口，按下back 按钮将只允许您返回Metasys 登录界面，您将被迫退出Metasys 系统。
登录1、您可以使用Web 浏览器直接访问被设为Site Director 设备的URL，将会弹出Metasys 登录界面（图2-1）。
方式一：如果系统中配置有ADS 或ADX，则双击桌面上的Metasys ADS(ADX)快捷图标；方式二：打开IE浏览器，在地址栏输入：http://SiteDirector设备名或IP地址/metasys。
图 2-1：用户登录界面2、Username：输入用户名Password：输入密码点击Login，您即可访问Metasys 用户界面。
用户名和密码决定了您要进入的系统和功能。
如果您是第一次登录，系统将显示Metasys 条件和条款。
您应通过滚动鼠标阅读全部条件和条款。
如果同意这些条款，点击文本结尾处的Accept 按钮，如果不同意，点击Cancel 返回登录界面。
注销注销系统，请点击用户界面菜单栏的Logout 按钮（如图所示）。
请在注销前保存变化。
注销后，与系统相关的所有打开的窗口都将关闭（登录和帮助窗口除外），包括报警窗口。
超时不活动注销超时不活动注销特性将在预定义的不活动时间到时后自动注销Metasys 系统。
此时，系统将关闭所有打开的数据库、丢弃未保存的修改和视图设置并注销当前用户。
如果系统配置了超时注销，系统将在停止活动一段时间后自动注销。
退出退出系统，请点击用户界面菜单栏的Exit 按钮（如图所示）。
请在退出前保存变化。
退出后，与会话相关的所有打开的窗口都将关闭（帮助窗口除外），包括报警和登录窗口。
注：如果您正在显示区域中进行编辑操作，Metasys 软件将会终止注销或退出程序并显示对话框，提醒您在编辑模式中无法注销或退出。
您在注销或退出系统之前必须通过保存或取消变化来退出编辑模式。
1.3用户界面介绍您可从任何位置使用Web 浏览器与整个Metasys 系统互动。
登录到Metasys 系统后，可开展下列操作：•浏览整个系统•创建及查看用户视图(User View)•管理事件•记录并显示趋势数据•诊断网络和设备通信问题•监视并控制系统和点•设置时间表安排事件•创建并查看图形•创建并激活控制系统逻辑本节为您介绍用户界面的布局、界面中各按钮、图标的说明、报警窗口和诊断窗口等内容。
界面布局用户界面包含四个区域：菜单栏、显示区、导航区及状态栏。
能访问哪些特性取决于分配给您的权限。
用户界面中四个区域的说明见下表：击它也不会被加亮。
导航区导航区可显示多个导航树，其中All Items 导航树是在系统配置期间生成的，提供系统的网络布局信息。
您可添加更多的导航树以便查看系统的特殊部分。
导航树支持标准的浏览概念，例如，加号（+）表示展开树中的项目，减号（-）表示压缩树中的项目。
