十三、时刻表Metasys系统操作手册介绍时刻表特性准许您自动执行日常功能，例如，为满足供暖和制冷需求以及执行能源优化战略而将房间的运行模式从有人模式〔occupied〕更改成无人模式〔unoccupied〕。
每个时刻表都由周预定事件和例外事件列表组成。
每个事件都由数值组成，数值在特定时刻被写进时刻表所列清单中。
依据默认设置，除非提早结束，否那么，事件一般都在午夜结束。
时刻表的用户界面提供图形视图，用于配置时刻表并显示依据时刻表的什么时候发生事件。
注：Metasys使用2种不同的时刻表对象来支持BACnet协议标准的更改——135-2001时间表对象和135-2004时刻表对象。
Metasys3.0版本之前的引擎关于所有时刻表都使用135-2001时刻表对象。
从3.0版本开始，Metasys系统通过以下方式决定适当的时刻表对象：引擎中创立的时刻表使用135-2004时刻表对象；从N1系统映射的时间表使用135-2001时刻表对象；从第三方BACnet设备映射的时刻表使用135-2004时刻表对象，旨在制作满足135-2004BACnet标准的时刻表；所有其他时刻表使用135-2001时刻表对象。
注：本文所述内容为135-2004时刻表对象。
时刻表的概念日历日历对象位于引擎中。
您可创立日历并用它节假日或特不事件列表，它能够被多个时刻表调用。
时刻表用在日历中的日期来执行例外时刻表。
例如，您可使用日历来大楼在不同时期使用不同运行模式，例如，在无人居住时使用节假日模式。
时刻表可在站点〔Site〕的任何引擎上引用日历。
您可使用日历特性来：•创立新日历•编辑现有日历•在图形、1个月视图或12个月视图之间切换日历视图•翻开或关闭日历时刻表135-2004时刻表对象位于引擎中。
您可创立时刻表并使用时刻表特性来定义工程和时刻。
每个时刻表都包括以下几项：•当天时刻表视图，用于显示时刻表当天配置用于执行哪些行动，包括默认时刻表命令。
IFC-2020/1010智能防火控制盘用户操作手册江森自控香港有限公司Johnson Controls Hong Kong Limited香港铡鱼涌英皇道979号太古坊德宏大厦15/F, 1501室Rm 1501, 15/F Devon House, Taikoo Place,979 King’s Road, Quarry Bay, Hong KongTel : 25900012 Fax : 25165648 Rev. B, April 1997目录I. ALL SYSTEM NORMAL(系统一切正常)显示 (1)II. 处理火灾警报 (2)i) ACKNOWLEDGE(确认警报) (4)ii) SIGNAL SILENCE(止动/消声) (4)iii) SYSTEM RESET(重置系统) (5)III. 处理故障 (6)A. 点位故障 (7)B. 系统故障 (9)i) 如何确认故障 (10)ii) 回复系统正常 (10)IV. 查看系统及点位状态 (11)A. 2=PTREAD (查看点位) (12)i) 探头 (14)ii) 监视模块 (16)iii) 控制模块 (18)B. 3=ALM (警报点位)／4=TBL (故障点位)／5=DIS (使失效点位) (20)C. 6=MONON (已被触动的监视模块)／7=CTLON (已驱动的控制模块) (21)V. 改变系统及点位状态 (22)A. 1=DIS (使点位失效) (23)B. 2=CTL (开关控制模块) (25)C. 3=DSEN (探头灵敏度) (27)VI. 点位列印和事故记录的查看及列印 (28)A. 点位列印 (28)B. 事故记录的查看及列印 (29)i) 1=PRINT (列印) (30)ii) 2=DISPLAY (自动式显示) (31)iii) 3=STEP (步伐式显示) (32)iv) 4=RANGE/STATUS (数量及状态) (33)附录一:系统故障一览表I. ALL SYSTEM NORMAL(系统一切正常)显示当系统没有任何警报及故障出现时，它会显示『ALL SYSTEM NORMAL 』 (系统一切正常)於DIA (显示介面配件)上。

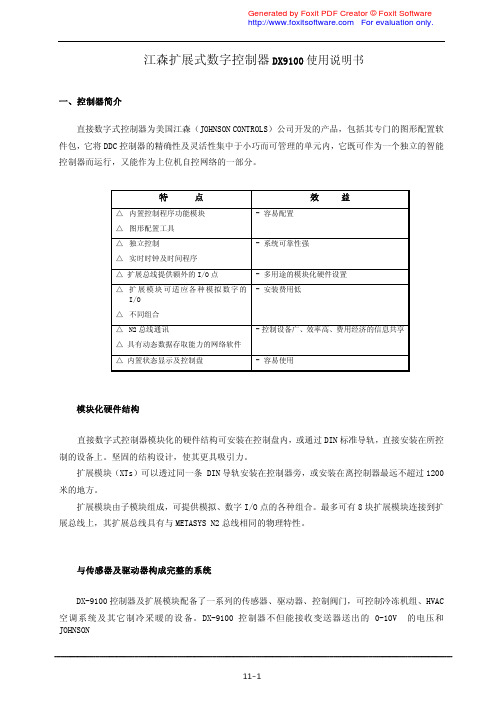

江森扩展式数字控制器DX9100使用说明书一、控制器简介直接数字式控制器为美国江森（JOHNSON CONTROLS）公司开发的产品，包括其专门的图形配置软 件包，它将DDC控制器的精确性及灵活性集中于小巧而可管理的单元内，它既可作为一个独立的智能 控制器而运行，又能作为上位机自控网络的一部分。
特 点 效 益- 容易配置△ 内置控制程序功能模块△ 图形配置工具△ 独立控制- 系统可靠性强△ 实时时钟及时间程序△ 扩展总线提供额外的I/O点 - 多用途的模块化硬件设置△ 扩展模块可适应各种模拟数字的- 安装费用低I/O△ 不同组合△ N2总线通讯- 控制设备广、效率高、费用经济的信息共享 △ 具有动态数据存取能力的网络软件△ 内置状态显示及控制盘 - 容易使用模块化硬件结构直接数字式控制器模块化的硬件结构可安装在控制盘内，或通过DIN标准导轨，直接安装在所控 制的设备上。
坚固的结构设计，使其更具吸引力。
扩展模块（XTs）可以透过同一条 DIN 导轨安装在控制器旁，或安装在离控制器最远不超过1200 米的地方。
扩展模块由子模块组成，可提供模拟、数字I/O点的各种组合。
最多可有8块扩展模块连接到扩 展总线上，其扩展总线具有与METASYS N2总线相同的物理特性。
与传感器及驱动器构成完整的系统DX-9100控制器及扩展模块配备了一系列的传感器、驱动器、控制阀门，可控制冷冻机组、HVAC 空调系统及其它制冷采暖的设备。
DX-9100控制器不但能接收变送器送出的 0-10V 的电压和JOHNSONCONTROLS无源温度传感器所输出的信号，也能接收工业标准的4-20mA信号。
控制的输出，不但能控 制比例式及增量式电子驱动器，也能分段加热制冷及其它一些电气设备。
方便的结构配置控制器无需按传统的方式编程，而是用图形编程软件对控制算法、时间程序和输入输出点的分配 进行设置。
图形编程软件是在与控制器的 N2总线相连的计算机上运行，从简化了控制器的配置。
前言 (4)1.1系统概述 (5)介绍 (5)系统主要组件 (6)1.2 用户登录和注销 (7)登录 (7)注销 (8)超时不活动注销 (9)退出 (9)1.3 用户界面 (10)介绍 (10)界面布局 (10)导航区 (11)导航区中的项目 (11)项目的状态符号 (11)用户定义的导航树 (12)未授权项目导航树 (12)显示区 (12)显示区的布局 (13)显示窗口中的页 (13)显示窗口中的按钮 (14)状态栏 (15)状态栏中的图标 (16)报警窗口 (16)用户界面诊断窗口 (17)电子签名（只限MVE） (17)查看项目数据 (17)修改项目 (18)删除对象/项目 (18)命令项目 (18)打印用户界面 (19)1.4 图形界面 (19)介绍 (19)显示图形 (19)监控设施 (20)1.5 个性化设 (21)介绍 (21)个性化设置的概念 (21)系统设置 (21)用户设置 (21)个性化设置对话框 (21)信息页（Information） (22)报警设置页（Alarm Settings） (22)图形设置页（Graphic Settings） (24)趋势设置页（Trend Settings） (25)显示设置页（Display Settings） (26)应用页（Applications） (27)电子签名设置页（Electronic Signature Settings） (28)注释设置页（Annotation Settings） (28)1.6全局搜索 (28)介绍 (28)全局搜索概述 (29)全局搜索查看器界面 (29)对象列表 (32)实施全局搜索 (32)停止搜索 (33)在搜索结果中选择对象 (33)从搜索结果中删除对象 (33)清除所有搜索结果 (33)向现有搜索结果中手动添加对象 (33)向现有搜索结果中添加新的搜索结果 (34)给分类搜索结果排序 (34)调整搜索结果表中列的顺序 (34)打印搜索结果表 (34)在搜索结果表中命令对象 (34)将搜索结果复制到剪贴板 (34)保存对象列表 (35)打开对象列表 (35)删除对象列表 (35)1.7 全局命令 (36)介绍 (36)全局命令概述 (36)全局命令对话框 (37)命令结果查看器 (38)发送全局命令 (39)使用命令结果查看器 (41)显示命令结果查看器 (41)在命令结果查看器中调整列的顺序 (41)打印命令结果 (41)将命令结果保存到文件中 (41)清除命令结果查看器 (42)1.8 报警和事件管理 (42)介绍 (42)报警和事件管理概述 (42)事件库 (43)默认目的地 (43)ADS/ADX事件信息转发 (44)事件信息的路由、过滤和目的地 (44)事件优先级 (45)通过报警窗口处理报警和事件 (45)打开或关闭报警弹出窗口 (46)事件查看器和事件信息 (46)查看报警事件 (46)在事件查看器中处理报警事件 (48)确认事件信息 (48)放弃事件信息 (48)打印显示的事件信息 (48)为生成事件信息的对象启动Focus视图 (48)启动与事件信息相关的图形 (49)事件信息注释 (49)添加注释 (49)创建注释 (49)查看注释 (49)1.9 时间表 (50)介绍 (50)时间表的概念 (51)日历 (51)时间表 (51)事件 (52)创建时间表 (52)查看及编辑时间表 (58)前言本文基于Metasys 系统扩展架构3.1 版本而写，您的系统可能会因为版本不同而与本文略有差异。
阿里中心空调自控培训手册培训时间：___________________________ 培训人：_____________________________ 培训参加人员：_________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ 培训参加人员单位：_____________________________________________________________ 培训内容：一、自控系统的登录与注销。
1)系统登陆。
正常启动电脑控制主机，双击鼠标打开屏幕中图标，在弹出的对话框中双击“阿里中心空调自控”后弹出登陆对话框，输入对应的账号与密码。
输入完成后鼠标左键点击Login进入系统Username：（此处填写账号）Password：（此处填写密码）2)系统注销。
注销系统，请点击用户界面菜单栏的Logout 按钮；退出系统，请点击用户界面菜单栏的Exit 按钮。
注：如果您正在显示区域中进行编辑操作，Metasys 软件将会终止注销或退出程序并显示对话框，提醒您在编辑模式中无法注销或退出。
您在注销或退出系统之前必须通过保存或取消变化来退出编辑模式二、用户界面1.用户界面包含四个区域：菜单栏、显示区、导航区及状态栏。
前言 (4)1.1系统概述 (5)介绍 (5)系统主要组件 (5)1.2 用户登录和注销 (6)登录 (6)注销 (7)超时不活动注销 (8)退出 (8)1.3 用户界面 (8)介绍 (8)界面布局 (9)导航区 (10)导航区中的项目 (10)项目的状态符号 (10)用户定义的导航树 (11)未授权项目导航树 (11)显示区 (11)显示区的布局 (11)显示窗口中的页 (12)显示窗口中的按钮 (13)状态栏 (14)状态栏中的图标 (14)报警窗口 (15)用户界面诊断窗口 (15)电子签名（只限MVE） (16)查看项目数据 (16)修改项目 (16)删除对象/项目 (16)命令项目 (17)打印用户界面 (17)1.4 图形界面 (17)介绍 (17)显示图形 (17)监控设施 (18)1.5 个性化设 (19)介绍 (19)个性化设置的概念 (19)系统设置 (19)用户设置 (19)个性化设置对话框 (19)信息页（Information） (20)报警设置页（Alarm Settings） (20)图形设置页（Graphic Settings） (22)趋势设置页（Trend Settings） (23)显示设置页（Display Settings） (24)应用页（Applications） (25)电子签名设置页（Electronic Signature Settings） (25)注释设置页（Annotation Settings） (26)1.6全局搜索 (26)介绍 (26)全局搜索概述 (26)全局搜索查看器界面 (26)对象列表 (29)实施全局搜索 (29)停止搜索 (30)在搜索结果中选择对象 (30)从搜索结果中删除对象 (30)清除所有搜索结果 (30)向现有搜索结果中手动添加对象 (30)向现有搜索结果中添加新的搜索结果 (30)给分类搜索结果排序 (31)调整搜索结果表中列的顺序 (31)打印搜索结果表 (31)在搜索结果表中命令对象 (31)将搜索结果复制到剪贴板 (31)保存对象列表 (31)打开对象列表 (32)删除对象列表 (32)1.7 全局命令 (32)介绍 (32)全局命令概述 (33)全局命令对话框 (34)命令结果查看器 (35)发送全局命令 (36)使用命令结果查看器 (37)显示命令结果查看器 (37)在命令结果查看器中调整列的顺序 (38)打印命令结果 (38)将命令结果保存到文件中 (38)清除命令结果查看器 (38)1.8 报警和事件管理 (38)介绍 (38)报警和事件管理概述 (38)事件库 (39)默认目的地 (40)ADS/ADX事件信息转发 (40)事件信息的路由、过滤和目的地 (40)事件优先级 (41)通过报警窗口处理报警和事件 (41)打开或关闭报警弹出窗口 (42)事件查看器和事件信息 (42)查看报警事件 (42)在事件查看器中处理报警事件 (44)确认事件信息 (44)放弃事件信息 (44)打印显示的事件信息 (44)为生成事件信息的对象启动Focus视图 (44)启动与事件信息相关的图形 (44)事件信息注释 (44)添加注释 (45)创建注释 (45)查看注释 (45)1.9 时间表 (46)介绍 (46)时间表的概念 (46)日历 (46)时间表 (47)事件 (47)创建时间表 (47)查看及编辑时间表 (54)前言本文基于Metasys 系统扩展架构3.1 版本而写，您的系统可能会因为版本不同而与本文略有差异。
第一部分系统操作说明1，进入系统;
双击桌面的Metasys Ads ,如下图：
在usename（用户名）和password(密码)图框中分别输入用户名和密码；
系统自动弹出主监控页面，点击all items；
NAE-1~2为响应NAE管理设备的具体点位及相关信息；左键点击NAE前+号可以看见其下相关管理内容；
2，其中progamming 为系统联动程序，供编程只用，平时不用操作；
3，Schedule为该NAE管理设备启停时间表清单，双击其中单个时间表可以对时间表进行修改，包括该时间表的每天启停时间，该时间表对应的设备；
左键点击scheduled items,再点击ADD可以给该时间表增加管理设备；
修改完毕，按save按钮，存储修改内容；
然后设定该时间表的工作阶段，即从什么时候开始执行到什么时间结束；
Value里选ON时可设定设备启动时间，选OFF时可设定设备停止时间。
把运行时间一致的设备控制点加入时间表。
（如下图）
可选定一星期内其中的一天，选Mon-Fri时表示从星期一到星期五，选All表示整个星期。
点中刻度栏按右键，在下拉中，OFF表示这个时间段为设备停止，ON表示这个时间段设备启动；修改完毕，按save,存储时间表的修改。
可把已设定好的时间表拷贝到空闲时间栏。
改变启动或停止的时间，可通过拖动时间栏中的箭头实现。
4．左键点击N2 trunks1前面的+号，弹出该NAE所管理的DDC列表；
注意：如果某DDC前面有红色感叹号，表示该DDC监控点中有报警；如果某DDC前面有有红色叉，代表该DDC离线；
双击任意DDC，可以在右边框口显示该DDC所监控的点的具体内容；
●Status栏显示该点的网络状态，mormal表示该点通讯正常；alarm代表该点为报警状态，OFF LINE代表该点不通讯；
●item 栏为监控点在数据库中的软件点描述；V ALUE代表监控点的实际值，数字代表模拟量的值，OFF和NO分别代表如下：手/自动状态：Manual 代表手动，Auot 代表自动；
运行状态：OFF 代表停止，LOW 代表运行；
故障报警：Normar 代表正常，Alarm 代表报警；
冬/夏季转换：OFF 代表夏季，No 代表冬季；
启停控制：OFF 代表停止，No 代表启动；
●Description 栏表示监控点的具体内容；
5．在每个监控点上按右键可以进入该点的具体操作界面；
Command可以对该点进行操作（如果是可以操作点），该操作仅限于输出点和设定点；改动值后按send可以发出操作命令；
右键点击温度设定点选Commands,在Value可输入设定温度值。
当右键点击设备控制点，选择NO或OFF，可实现设备的启停控制。
1.左键点击ads,系统进入图形化操作界面；双击MAIN，进入图形化主操作页面；
下边为通过系统查询设备；对点位操作与文字档相同；
➢Edit:对数据库进行编辑时用，平时不用；➢View:显示；
◆select items: 显示所选中的内容；
◆event view:通过选择可以显示某个NAE的事件
在事件下方，discard可以删除选中的事件，copy to clipboard 可以将事件拷贝到写字板供存档或打印；
◆audit view:通过选择可以显示某个NAE的操作记录；
◆trend view:趋势显示（不常用）
◆schuled reports:时间表报告；
◆command results: 操作结果（不常用）
◆panel layout可以选择右边窗口数量；1~4个窗口可选；
action:操作；
◆command:对某点进行操作；
◆show extentions:显示其他信息；
◆refresh current table:刷新当前显示；
◆refresh all table:刷新所有显示内容；
➢insert:插入；（编写数据库时用，平时不用）
➢tools:工具；
◆user profile:用户信息；注意将enable audible alam前打钩报警可以发声；
Change passwo用户密码；rd:更改
◆Administrator:管理用户，通过词窗口可以增加/删除/更改用户和密码及设定该用户的管理范围；
◆Field device tools:编程工具，一般不用；
➢query:查询
◆alarm report:按NAE分别查询当时报警汇总；
disable report:按NAE分别查询当被停用的设备或点（不常用）；
offline report:按NAE分别查询当时DDC离线汇总；
Object serch:条件查询；
Open object list:打开数据列表；
第二部分常见故障及应急预案
◆设备故障报警:
取自强电柜热继电器辅助触点，该报警一般反映设备过流跳闸；与强电专业一起现场检查；
◆过滤网报警：
过滤网积尘过多，需要清洗；
◆低温报警：
盘管温度过低，需要现场检查，确认盘管温度正常后拨动复位按钮；
◆温度过高或过低报警：
设备失调或不在自控状态，需根据现场情况查实后处理；
◆DDC离线：
现场人为停电，需及时送电；若现场送电DDC仍处于离线状态，为设备故障，与设备厂家联系维修；
◆NAE离线：
人为停电或系统网络瘫痪；若系统送电及系统网络正常，则为设备故障，与设备厂家联系维修；
◆无法登陆：
检查主机IP地址是否在192.168.20.1,子网掩码为：255.255.255.0;检查系统驻服务器是否开启；。
