机械制图(螺纹、齿轮、键、销)第一节:螺纹的规定画法1.外螺纹国标规定,螺纹的牙顶(大径)及螺纹的终止线用粗实线表示,牙底(小径)用细实线表示,在平行于螺杆轴线的投影面的视图中,螺杆的倒角或倒圆部分也应画出;在垂直于螺纹轴线的投影面的视图中,表示牙底的细实线圆只画约3/4圆,此时螺纹的倒角规定省略不画,如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6(a)],牙底(大径)为细实线,牙顶(小径)及螺纹终止线为粗实线。
不剖开表示时[图13-6(b)],牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中,牙底仍然画成约为3/4圈的细实线,并规定螺纹的倒角也省略不画。
图12-6绘制不穿通的螺孔时,一般应将钻孔的深度和螺纹部分的深度分别画出,如图12-7(a)。
当需要表示螺纹收尾时,螺纹尾部的牙底用与轴线成30o的细实线表示,如图12-7(b)。
图12-7(c)表示出螺纹孔中相贯线的画法。
图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定,在剖视图中表示螺纹连接时,其旋合部分应按外螺纹的画法表示,非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时,应画出螺纹牙型,并标注出所需的尺寸及有关要求,如图12-9。
图12-9第二节:螺纹的规定标注各种螺纹的画法相同,为了便于区别,还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为:特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中:特征代号M单线粗牙螺纹只标公称直径,单线细牙螺纹标公称直径×螺距。
旋向:分为右旋、左旋,右旋不标注,左旋用LH表示。
螺纹中径、顶径公差带代号:由表示公差等级的数字和表示公差带位置的字母所组成,如:6H、6g(内螺纹用大写字母,外螺纹用小写字母)。
如果中径与顶径公差带代号相同,则只注一个代号,如:7h;如果螺纹的中径公差带与顶径公差带代号不同,则分别标注,如:5g6g。

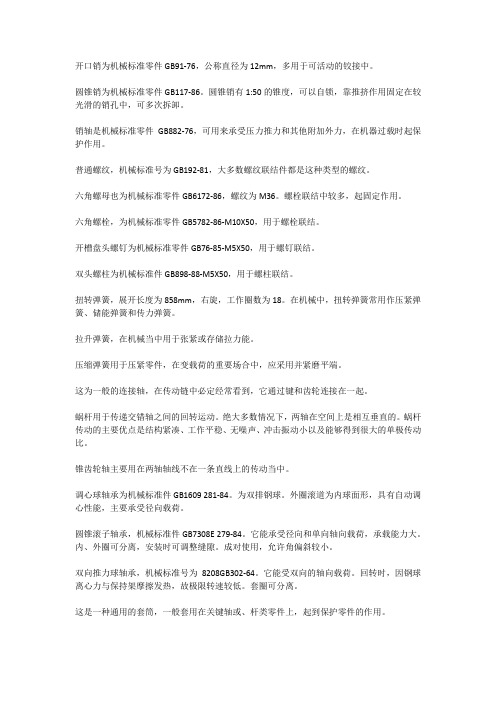

开口销为机械标准零件GB91-76,公称直径为12mm,多用于可活动的铰接中。
圆锥销为机械标准零件GB117-86。
圆锥销有1:50的锥度,可以自锁,靠推挤作用固定在较光滑的销孔中,可多次拆卸。
销轴是机械标准零件GB882-76,可用来承受压力推力和其他附加外力,在机器过载时起保护作用。
普通螺纹,机械标准号为GB192-81,大多数螺纹联结件都是这种类型的螺纹。
六角螺母也为机械标准零件GB6172-86,螺纹为M36。
螺栓联结中较多,起固定作用。
六角螺栓,为机械标准零件GB5782-86-M10X50,用于螺栓联结。
开槽盘头螺钉为机械标准零件GB76-85-M5X50,用于螺钉联结。
双头螺柱为机械标准件GB898-88-M5X50,用于螺柱联结。
扭转弹簧,展开长度为858mm,右旋,工作圈数为18。
在机械中,扭转弹簧常用作压紧弹簧、储能弹簧和传力弹簧。
拉升弹簧,在机械当中用于张紧或存储拉力能。
压缩弹簧用于压紧零件,在变载荷的重要场合中,应采用并紧磨平端。
这为一般的连接轴,在传动链中必定经常看到,它通过键和齿轮连接在一起。
蜗杆用于传递交错轴之间的回转运动。
绝大多数情况下,两轴在空间上是相互垂直的。
蜗杆传动的主要优点是结构紧凑、工作平稳、无噪声、冲击振动小以及能够得到很大的单极传动比。
锥齿轮轴主要用在两轴轴线不在一条直线上的传动当中。
调心球轴承为机械标准件GB1609 281-84。
为双排钢球。
外圈滚道为内球面形,具有自动调心性能,主要承受径向载荷。
圆锥滚子轴承,机械标准件GB7308E 279-84。
它能承受径向和单向轴向载荷,承载能力大。
内、外圈可分离,安装时可调整缝隙。
成对使用,允许角偏斜较小。
双向推力球轴承,机械标准号为8208GB302-64。
它能受双向的轴向载荷。
回转时,因钢球离心力与保持架摩擦发热,故极限转速较低。
套圈可分离。
这是一种通用的套筒,一般套用在关键轴或、杆类零件上,起到保护零件的作用。
