单位工程及主毌线及旁路母线分部

开闭站、配电室建设单位、分部、分项划分开闭站、配电室建设工程的单位工程为：开闭站、配电室外电源单位工程；开闭站、配电室的土建施工子单位工程；（每座开闭站、配电室为子单位工程）开闭站、配电室室内电气设备安装为单位工程，每座开闭站、配电室为子单位工程：示意图如下一、外电源单位工程有：电缆井制作分部工程：电缆管配制及敷设分部工程：电力电缆敷设分部工程：电力电缆终端及中间接头制作及安装分部工程：1、电缆井制作分部工程有：（6个分项）采用电力管井的土建表格土方开挖及防护分项工程；基础底板、防水分项工程；钢筋分项工程；模板分项工程（此分项不是特别重要是否可以减掉）、混凝土分项工程回填土分项工程；电气接地装置敷设和测试分项工程；电气接地装置测试分项工程。

此项和上项合。

2、电缆管配制及敷设分部工程有：采用电力管井的土建表格电缆沟槽开挖分项工程（同井室）电缆管制作分项工程（同井室））电缆埋管混凝土包封分项工程（同井室）电缆沟槽回填分项工程（同井室）3、电力电缆敷设分部工程有：室外电缆敷设分项工程室内电缆敷设分项工程防火与阻燃封堵分项工程4、电力电缆终端头、中间头制作及安装分部工程有：电缆终端头制作安装分项工程；（每个接头一个检验批）电缆中间头安装分项工程；（每个接头一个检验批）二、开闭站、配电室的土建单位工程有：（此部分通常是土建专业施工、资料交城建档案馆，应执行《北京市建筑工程资料管理规程》DB11/T695-2009）地基与基础分部工程主体结构分部工程装修与装饰分部工程建筑屋面分部工程建筑给水、排水及采暖分部工程建筑电气分部工程智能建筑分部工程通风与空调分部工程（通常没有采暖而必须有通风，建议增加通风与空调分部）地基与基础分部工程有：土方开挖及回填分项工程地基处理及防水分项工程混凝土基础分项工程砌体基础钢结构分项工程（可根据实际情况取消）主体结构分部工程有：混凝土结构砌体结构钢结构分项工程装修与装饰分部工程有：整体面层分项工程抹灰门窗安装吊顶涂饰分项工程建筑屋面分部工程有：屋面防水分项工程密封材料嵌缝分项工程建筑给水、排水及采暖分部工程有：给水管道及配件安装分项工程排水管道及配件安装分项工程采暖管道及配件安装分项工程（通常没有可以取消）卫生器具安装分项工程通风与空调工程系统调试建筑电气分部工程有：接地装置安装分项工程避雷引下线和接地干线敷设分项工程建筑物等电位连接分项工程智能建筑分部工程有：通信系统安装分项工程办公自动化系统安装分项工程设备监控系统安装分项工程三、开闭站、配电室室内设备电气设备安装单位工程有：（试验做附表）变压器安装分部工程（附件：变压器试验报告）高压配电盘（柜）安装分部工程（附件：高压柜试验报告）低压配电盘（柜）安装分部工程（附件：低压柜试验报告）母线（桥）安装分部工程二次回路检查及接线分部工程变压器安装分部工程有：干式变压器安装分项工程：以台为单位油浸变压器安装分项工程：以台为单位高压配电盘（柜）安装分部工程有：高压盘基础安装分项工程：高压盘柜安装分项工程：低压配电盘安装分部工程有：低压盘、柜基础安装分项工程低压盘柜安装分项工程母线安装分部工程有：高压母线安装分项工程低压母线安装分项工程二次回路检查及接线分部工程有：二次回路检查分项工程二次回路接线分项工程地基与基础分部工程有：土方开挖及回填分项工程土方开挖分项工程质量检验评定表编号：表5.3.1土方回填分项工程质量检验评定表编号表5.3.2地基处理及防水分项工程卷材防水层分项工程质量检验评定表编号：表5.5.2混凝土基础分项工程现浇混凝土模板安装分项工程质量检验评定表编号：表5.7.1现浇混凝土模板安装分项工程质量检验评定表编号：表5.7.1（续表）模板拆除分项工程质量检验评定表编号：表5.7.3钢筋安装分项工程质量检验评定表编号：表5.7.5钢筋安装分项工程质量检验评定表编号：表5.7.5（续表）浇混凝土结构外观及尺寸偏差分项工程质量检验评定表编号：表5.7.9现浇混凝土结构外观及尺寸偏差分项工程质量检验评定表编号：表5.7.9（续表）防水混凝土分项工程质量检验评定表编号：表5.7.8砌体结构配筋砌体分项工程质量检验评定表编号：表5.6.1砖砌体分项工程质量检验评定表编号：表5.6.1（续表）混凝土小型空心砌块砌体工程分项工程质量检验评定表编号：表5.6.2混凝土小型空心砌块砌体分项工程质量检验评定表编号：表5.6.2（续表）配筋砌体分项工程质量检验评定表编号：表5.6.4砖砌体工程分项工程质量检验评定表编号：表5.6.4（续表）填充墙砌体工程分项工程质量检验评定表编号：表5.6.5填充墙砌体工程分项工程质量检验评定表编号：表5.6.5（续表）钢结构分项工程防火涂料涂装工程分项工程质量检验评定表编号：表5.8.19钢结构制作(安装)焊接分项工程质量检验评定表编号：表5.8.1钢结构制作(安装)焊接分项工程质量检验评定表编号：表5.8.1（续表）钢筋安装分项工程质量检验评定表编号：表5.8.1（续表）普通紧固件连接分项工程质量检验评定表编号：表5.8.2高强度螺栓连接分项工程质量检验评定表编号：表5.8.3钢构件（单层钢柱）组装分项工程质量检验评定表编号：表5.8.4钢构件（单层钢柱）组装分项工程质量检验评定表编号：表5.8.4（续表）钢构件（单层钢柱）组装分项工程质量检验评定表编号：表5.8.4（续表）钢构件（钢实腹梁）组装分项工程质量检验评定表编号：表5.8.6钢构件（钢实腹梁）组装分项工程质量检验评定表编号：表5.8.6（续表）钢构件（钢实腹梁）组装分项工程质量检验评定表编号：表5.8.6（续表）钢构件（屋架、桁架）组装分项工程质量检验评定表编号：表5.8.7钢构件（屋架、桁架）组装分项工程质量检验评定表编号：表5.8.7（续表）钢构件（墙架、檩条、支撑系统）组装分项工程质量检验评定表编号：表5.8.9钢构件（墙架、檩条、支撑系统）组装分项工程质量检验评定表编号：表5.8.9（续表）构件预拼装分项工程质量检验评定表编号：表5.8.11构件预拼装分项工程质量检验评定表编号：表5.8.11（续表）钢构件(墙架、檩条) 安装分项工程质量检验评定表编号：表5.8.15钢构件(墙架、檩条) 安装分项工程质量检验评定表编号：表5.8.15（续表）压型金属板分项工程质量检验评定表编号：表5.8.17压型金属板分项工程质量检验评定表编号：表5.8.17（续表）防腐涂料涂装分项工程质量检验评定表编号：表5.8.18装修与装饰分部工程有：整体面层分项工程屋面找平层分项工程质量检验评定表编号：表5.19.1屋面卷材防水层分项工程质量检验评定表编号： 5.19.3。

水利工程如何划分分部工程和单元工程1．基本概念水利水电工程一般划分为若干单位工程，单位工程划分为若干分部工程，分部工程划分为若干单元工程，按三级项目划分并进行质量控制。

1。

1单位工程系指能独立发挥作用或具有独立的施工条件的工程，通常是若干分部工程完成后才能运行或发挥一种功能的工程。

单位工程通常是一座独立建（构）筑物，特殊情况下也可以是独立建（构）筑物中的一部分或一个构成部分。

2.2分部工程系指组成单位工程的各个部分。

分部工程往往是建（构）筑物中的一个结构部位，或不能单独发挥一种功能的安装工程.3.3单元工程系指组成分部工程的、由一个或几个工种施工完成的最小综合体,是日常质量考核的基本单位.可依据设计结构、施工部署或质量考核要求划分为层、块、区、段等来确定.单元工程与国标中的分项工程概念不同，分项工程一般按主要工种工程划分可以由大工序相同的单元工程组成，如：土方工程、砼工程、模板工程、钢结构焊接工程等,完成后不一定形成工程实物量；单元工程则是一个工种或几个工种施工完成的最小综合体，是形成工程实物量或安装就位的工程.（是国家或行业制定有验收标准的项目）水土保持生态工程即小流域综合治理工程，虽有其特殊性,但归根结底仍就是水利工程，其质量评定项目划分应结合其自身特点遵循水利水电工程项目划分的原则进行.2．项目划分原则质量评定项目划分总的指导原则是:贯彻执行国家正式颁布的标准、规定，水利工程以水利行业标准为主，其他行业标准参考使用。

如：房屋建筑安装工程按单位工程、分部工程和分项工程划分；水工建筑安装工程按单元工程、分部工程和单位工程划分。

2.1单位工程划分原则2。

1。

1枢纽工程按设计结构及施工部署划分.以每座独立的建筑工程或独立发挥作用的安装工程为单位工程。

如厂（站）房、管理（生活、办公)用房、溢洪道、输水（泄洪)洞、土（石或砼）坝、进(分）水闸、节制闸、进（出)水池、交通工程等建筑工程分别为单位工程，独立的金属结构、机电设备、电气、通讯等安装工程分别为单位工程。

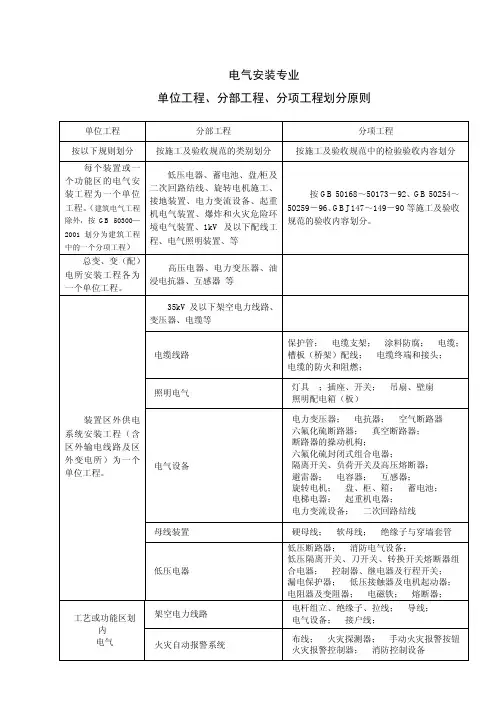

电气安装专业单位工程、分部工程、分项工程划分原则单位工程分部工程分项工程按以下规则划分按施工及验收规范的类别划分按施工及验收规范中的检验验收内容划分每个装置或一个功能区的电气安装工程为一个单位工程。

（建筑电气工程除外，按GB 50300—2001划分为建筑工程中的一个分项工程）低压电器、蓄电池、盘/柜及二次回路结线、旋转电机施工、接地装置、电力变流设备、起重机电气装置、爆炸和火灾危险环境电气装置、1kV及以下配线工程、电气照明装置、等按GB 50168～50173－92、GB 50254～50259－96、GBJ 147～149－90等施工及验收规范的验收内容划分。

总变、变（配）电所安装工程各为一个单位工程。

高压电器、电力变压器、油浸电抗器、互感器等35kV及以下架空电力线路、变压器、电缆等电缆线路保护管；电缆支架；涂料防腐；电缆；槽板（桥架）配线；电缆终端和接头；电缆的防火和阻燃；照明电气灯具；插座、开关；吊扇、壁扇照明配电箱（板）电气设备电力变压器；电抗器；空气断路器六氟化硫断路器；真空断路器；断路器的操动机构；六氟化硫封闭式组合电器；隔离开关、负荷开关及高压熔断器；避雷器；电容器；互感器；旋转电机；盘、柜、箱；蓄电池；电梯电器；起重机电器；电力变流设备；二次回路结线母线装置硬母线；软母线；绝缘子与穿墙套管装置区外供电系统安装工程（含区外输电线路及区外变电所）为一个单位工程。

低压电器低压断路器；消防电气设备；低压隔离开关、刀开关、转换开关熔断器组合电器；控制器、继电器及行程开关；漏电保护器；低压接触器及电机起动器；电阻器及变阻器；电磁铁；熔断器；架空电力线路电杆组立、绝缘子、拉线；导线；电气设备；接户线；工艺或功能区划内电气火灾自动报警系统布线；火灾探测器；手动火灾报警按钮火灾报警控制器；消防控制设备。
