施耐德MT系列低压断路器MICROLOGIC控制单元50,60,70A用户手册

MT-断路器介绍

施耐德电气公司－MT简介
1 1
触头的打开
工作原理
主触头受到保护，使其性能更优良
施耐德电气公司－MT简介
1 2
主回路连接夹头
通用! MT 630～1600（N） MT 800～6300（H，L）
垂直安装有利于散热
主回路连接夹头由10个指状片组成卡式安装夹头个数取决于断路器的规格
施耐德电气公司－MT简介
2 5
2个可编程触点模块 M2C、M6C
M2C、M6C可编程触点 : • 铃声或可视报警 • 卸载和恢复非优先级回路… M2C: 2个可编程触点 10 A 240V AC 由Micrologic P 和 H控制 M6C :可安装在外部的标准导轨上
MT 630～1600（N〕

施耐德电气公司－MT简介
1 9
电压保护/监控
新
不平衡电压和缺相 • 保护设备以防震动，温升和老化

最小电压 • 保护电机以防电压下降造成转矩下降和电流上升
最大电压 • 保护负载(电机和变压器)以防不正常的高电压而引起不可恢复的损坏 • 避免变压器的过饱和
电压下降或故障时电源将进行转换
• 通用 • 零件数减少 • 结构紧凑 • 安装更方便
施耐德电气公司－MT简介
8
本体
3种壳体 (3x3P & 3x4P) • MT 06 - 16 • MT 08 - 40 • MT 40b - 63
施耐德电气公司－MT简介
9
电流互感器
组合技术 • 用于测量的空芯线圈 (Rogowsky) – 测量精度 1% – 40A 到 400kA线性变化 – 自供电 • 铁芯线圈给脱扣单元供电集成式端子 • 自动连接每极有独立的 CT 安装在动触头的底部

施耐德断路器接触器热继电器选型表

5 50HZ 线圈 6 60HZ 线圈 7 50/60HZ 线圈 D 直流线圈 W 直流宽电压线圈线圈电压代号常闭（NC）接点数常开常闭的组合 10/01 11 00 004 008 1NO/1NC 06-38A 1NO+1NC 40-95A 115-620A 4NO 主极无辅助触点 2NO+2NC 主极无辅助触点常开（NO）接点数
LA9-D0902 配 D06-D38 仅带电气联锁 LA9-D09978 配 D06-D38 仅带机械联锁 LA9-D4002 配 D40-D95 仅带电气联锁
LA4-DA1 配 D06-D32 LA4-DA2 配 D06-D170
LA6-DK10 配 D01-D65 LA6-DK20 配 D80-D170
NＳ
100
壳架电流规格 80 100 160 250 400 630
H
MA
50
脱扣器额定电流（参见脱扣器选择表）
3P
极数可选 3P 4P
F
安装方式 F：固定式 P：插入式 W：抽出式
FC
附件
分断能力可选 N：25-45KA H：70KA L：150KA NS80 只有 H 型
1、分励/失压线圈 2、多功能辅助开关 3、电动操作机构 4、漏电保护模块 5、电流表模块 6、电流互感器模块 7、延伸旋转手柄
/
2P
极数 1P 2P 3P 4P
+
VM
可配漏电保护附件 Vigi NC100
+
SD
可配电气附件 MX：分励脱扣单元 MN：欠压脱扣单元 MN(s)：欠压脱扣单元（延时型） SD：报警接点 OF：辅助接点
说明： 1、 NC 125H 的额定电流为 125A。 2、 NC 100H/125H 的分断能力为 10000A。

施耐德低压电气考试考试答案(题库版)

施耐德低压电气考试考试答案（题库版）1、问答题选择电涌器要遵循哪些步骤？正确答案：根据当地雷暴日天数、建筑物类型、建筑物有否接闪器和对供电连续性要求的高低确定电涌保护器所需达到的最大放电电流Imax（江南博哥）。

对有接闪器的建筑物，其雷电冲击电流形成的辐射电磁场可在闭合回路中产生过电压，此时应在进线处安装Imax=60KA（10/350微秒）的PRF1电涌保护器。

根据被保护设备的Uchoe确定电涌器的Up。

确定被保护回路类型（1P、1P+N、3P、3P+N）及其接地系统类型（TT、TN-S、TN-C、IT）确定配电网络的Us.max和电涌器的Uc。

根据基本原则Us.max<up<uchoe对照电涌器的参数表选定电涌器。

br="">在PRF1和二级电涌保护器之间串联一LA40解藕器，以实现PRF1和低残压电涌保护器的保护动作配合。

2、问答题要求NS断路器完成远方监控测量功能时，如何选配和联接Digipact元件？正确答案：需做如下配置：NS400630断路器需配置带COM通讯功能的电子脱扣器STR53UE或STR43ME（NS100250断路器无此项）；断路器根据所需要传输的状态量可以选择配置标准辅助接点OF、SD、SDE、SDV、CD、CE；断路器根据控制要求选配标准的电动操作机构；每台断路器配一台指示与控制接口SC150；以上三项与SC150联接。

PM150电力参数测量仪。

多台断路器（具体数量要求参见问题4.7）共用一台数据集中器DC150，每台SC150和PM150通过内部总线与DC150联接，DC150通过Modbus/Jbus总线与PC 机、PLC通讯。

另外，CompactNS断路器可以选配带通讯功能的辅助接点和电动机构，此时它们直接通过内部总线与DC150联接，不再与SC150联接。

这种配置方案尤其适用于NS100250断路器。

当电力参数测量仪选用PM300时，PM300表不通过内部总线与DC150联接，其直接通过MODBUS/JBUS通讯总线向监视器或PLC传输数据。

施耐德Masterpact MT简化样本

Masterpact MT低压空气断路器和负荷开关简化目录早期的 Masterpact 产品设立了世界范围空气断路器的新标准，多年后，许多制造厂也开发具有 Masterpact 革新特点如分断原理，模块化设计和复合材料的产品。

今天，施耐德电气又推出最新的 Masterpact MT 新产品，除了具有传统断路器特点之外 (抽出式，选择性和低维护性)，它们又具有了体积优化，内置通讯和测量功能。

Masterpact MT 采用最新技术，增强了产品性能和安全性，是具有容易安装、用户界面友好、操作方便、设计容易的划时代产品。

Masterpact MT系列断路器已通过中国3C 认证及船级社认证。

56E 58880出色源于个性新型 M a s t e r p a c tMasterpact MT 七种分断类型N1 - 标准型，适用于分断低等级短路电流N2 - 适用于一般的应用场合H1 - 适用于分断工业环境的高等级短路电流或两台变压器并联运行的电气系统中H1b - 适用于短路电流较大的工业行业H2 - 高性能型，适用于可能产生非常高短路电流的重工业领域H3 - 适用于既需要高性能的分断能力，又需要高水平配合的场合L1 - 具有高限流能力，用以保护馈电单元或当变压器额定功率提高时，提高开关柜的性能水平易集成于通信网Masterpact MT 可集成于一般管理系统中，优化设备的操作和维护。

通信结构是开放式的。

通过接口可适用于任何协议。

负荷开关负荷开关直接由断路器派生出来的，具有高质量和高性能的特点。

根据型号，负荷开关有 3 种 HA 、NA 和 HF 。

HF 安装了瞬时保护装置，防止短路时合闸。

一旦合闸，负荷开关不再提供保护与普通开关一样。

负荷开关常用于母联上。

特殊应用p 1000V 交流Masterpact NW H10 型断路器和负荷开关，800A 到 4000A, 3 极或 4 极，抽屉式，型号为 H10。

施耐德Micrologic用户手册

l2t ON曲线
l2t OFF曲线
DB119446
DB119445
DB119453
DB119452
7 Micrologic A/E
Schneider Electric
保护设定
请参见第10到12页相关信息
设定Micrologic 7.0A/E控制单元
这里断路器以额定值为2000A为例
设定阀值
l2t ON曲线

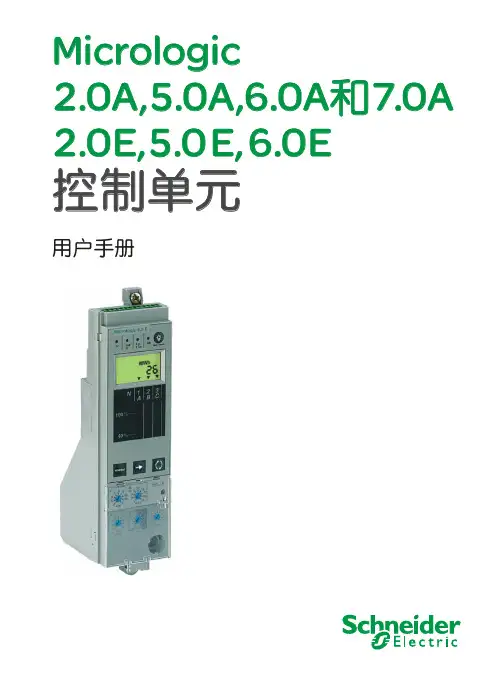

Micrologic 2.0A,5.0A,6.0A和7.0A 2.0E,5.0 E, 6.0E
控制单元
用户手册
新Micrologic E 最经济的电压测量方案
分布式电能测量是减少用电量关键的第一步。它能帮助您准确地理解您的设备何时，何地使用了多少电能，这样您可以发现改善用电效率的机会。新 Micrologic E控制单元用于 Compact NS和 Masterpact Mt断路器综合了保护，测量和通信，是智能，安全，简便和经济的方案。这是迈向完全的动态的能源管理项目很重要的第一步，可节省30%电能。
n 区域选择性联锁 (ZSI)。短延时和接地保护确保了时间配合，延长上级开关的动作时间，从而提供了下级开关消除故障的时间。区域选择性联锁可使通过外部连接的断路器具有完全选择性。
短延时脱扣 Isd 和跳闸延时 tsd
Micrologic 控制单元
2.0A/E, 5.0A/E, 6.0A/E和7.0A/E
5 Micrologic A/E
Schneider Electric
保护设定
请参见第10到11页相关信息
设定Micrologic 5.0A/E控制单元
这里断路器以额定值为2000A为例

斯耐德MT系列断路器说明书

Masterpact MT低压空气断路器和负荷开关简化目录早期的 Masterpact 产品设立了世界范围空气断路器的新标准，多年后，许多制造厂也开发具有 Masterpact 革新特点如分断原理，模块化设计和复合材料的产品。

今天，施耐德电气又推出最新的 Masterpact MT 新产品，除了具有传统断路器特点之外 (抽出式，选择性和低维护性)，它们又具有了体积优化，内置通讯和测量功能。

Masterpact MT 采用最新技术，增强了产品性能和安全性，是具有容易安装、用户界面友好、操作方便、设计容易的划时代产品。

Masterpact MT系列断路器已通过中国3C 认证及船级社认证。

56E 58880出色源于个性新型 M a s t e r p a c tMasterpact MT 七种分断类型N1 - 标准型，适用于分断低等级短路电流N2 - 适用于一般的应用场合H1 - 适用于分断工业环境的高等级短路电流或两台变压器并联运行的电气系统中H1b - 适用于短路电流较大的工业行业H2 - 高性能型，适用于可能产生非常高短路电流的重工业领域H3 - 适用于既需要高性能的分断能力，又需要高水平配合的场合L1 - 具有高限流能力，用以保护馈电单元或当变压器额定功率提高时，提高开关柜的性能水平易集成于通信网Masterpact MT 可集成于一般管理系统中，优化设备的操作和维护。

通信结构是开放式的。

通过接口可适用于任何协议。

负荷开关负荷开关直接由断路器派生出来的，具有高质量和高性能的特点。

根据型号，负荷开关有 3 种 HA 、NA 和 HF 。

HF 安装了瞬时保护装置，防止短路时合闸。

一旦合闸，负荷开关不再提供保护与普通开关一样。

负荷开关常用于母联上。

特殊应用p 1000V 交流Masterpact NW H10 型断路器和负荷开关，800A 到 4000A, 3 极或 4 极，抽屉式，型号为 H10。

施耐德断路器选择

施耐德断路器选择1进线和分段断路器－空气断路器1.1一般规定变压器容量S≤800kV A，断路器选用MT06~16N 分断能力I cu=I cs=50kA, I cw=36kA (1s)控制单元选用Micrologic 5.0A变压器容量S ≥1000kV A，断路器选用MT20~40H1-H2分断能力I cu=I cs=65-100kA,I cw=65-85kA (1s)控制单元选用Micrologic 5.0A1.2应用举例配电变压器S9-630KV A, 4.5%,二次侧额定电流I n2＝909A，最大工作电流I2max＝957A，二次侧最大三相短路电流I k＝17.91kA，最小16.2kA1.2.1进线断路器选用MT12N2, 1250A,4P空气断路器,额定电流I n＝1250A(1)过载长延时保护－反时限，t＝k/I2整定电流：I r=1.05×957=1005A,取I r=0.8I n=1000A（整定范围500 ~ 1250A）即0.4~1.0I n长延时整定时间(6I r的动作时间)要与以下条件配合：1)应躲过最大一台电动机起动时间，或自动再起动时间；2)变压器二次侧最大短路时，过载保护动作时间不小于0.4s，即K=179102⨯0.45=(6⨯I r)2⨯t r=60002⨯t r得t=4.01s取t r＝4 s或t r＝8 s（级差为4s）当变压器过载1.3倍，即I=1.3⨯957=1244A时，若t r=4s保护动作时间：t=(60002⨯4)÷12442=93 s 可见，太保守－完全没有发挥变压器的过载能力取t r=8s(2)短路短延时保护整定电流I sd的整定应取以下两种情况最大者：1）一台变压器带总负荷（不含最大电动机负荷）加上最大一台电动机的起动电流；2）一台变压器带50％总负荷，加上另一段母线上电动机自动再起动电流；有时，为了简化计算，可取2.0~2.5倍变压器额定电流，即认为变压器最大尖峰电流不超过额定电流的2~2.5倍。

施耐德低压电器选型手册-空气断路器选型指南

Icu 220/415 V 440 VΒιβλιοθήκη 525 V690 V
Ics
% Icu
Icw 1s 3s
Icm 220/415 V 440 V
N2 50 50 50 50 100 % B 50 30 不带
105 105
H1
H1b
65
85
65
85
65
85
65
85
65 36 不带 143 143
85 50 不带 187 187
6(L,S,I,G)
7(L,S,I,V)
*
2
4-6
A
E
D
P
H
2.0
2.0 A
2.0 E
5.0
5.0 A
5.0 E
5.0 D
5.0 P
5.0 H
6.0
6.0 A
6.0 E
6.0 D
6.0 P
6.0 H
7.0 A
7.0 P
7.0 H
4-7
056408
功能和特性
MT06-16 N1型空气断路器主要参数表
MT 06 N1 3P D/O + MIC 2.0A + 附件
COM: 通信选件 MCH: 电动机构 MX: 分励线圈 XF: 合闸线圈 MN: 欠压线圈 CB: 二次接线端子盖板 CDP: 门框 PF:“准备合闸”触点 (更多附件，详见样本) Micrologic 控制单元(可不标) 2.0,5.0, 6.0 2.0A, 5.0A, 6.0A, 7.0A, 2.0E, 5.0E, 6.0E, 5.0D, 6.0D 5.0P, 6.0P, 7.0P, 5.0H, 6.0H, 7.0H D/O (抽出式，可不标), F (固定式) 3P (可不标), 4P N1, N2, H1, H1b,H2, H3, L1 06, 08, 10, 12, 16, 20, 25, 32, 40, 40b, 50, 63 Masterpact MT

MT智能断路器选型

E58871 E58879
E58870 E58872
固定式垂直和水平后连接
在母排上连接 5 5
E58878
E58875
新型 Masterpact
解决之道触手可及
过滤式分断控制单元 P 的导航键
革新
越来越多的安全性……
过滤金属罩
灭弧室的新设计已经获得专利: 组件是由不锈钢片所组装而成的。灭弧栅吸收分断过程中释放出来的能量，以限制对装置的影响。过滤和冷却释放出来的气体，减少对外部的不良影响。
E58891
E58892
Masterpact MT N2, H1, H1b, H2, H3, L1 从 800 到 4000A
Masterpact MT H1, H2 从 4000 到 6300A
056477
056472
E58893
056473
3 3
E58869
E58879
E58880
新型 Masterpact
自动解除闭锁机构
具有解除闭锁机构的断路器，其分断能力达到 150kA，当短路电流高于 37kA (L1) 和 65kA (H3) 时，它会使断路器极快分断。而当短路电流低于这个界限时，解除闭锁机构不会被触发，因此控制单元可以提供下级装置完全的选择性。
智能控制单元……
今天，计算速度的提高和储存器体积的小型化丰富了控制单元的功能: 控制单元为断路器提供更强的控制功能。控制单元能精确测量系统参数，计算、储存数据，事件记录，信号报警，通信等。新的 Masterpact，装备了 Micrologic 控制单元，同时提供高度可靠的保护装置和精密测量仪器。
特殊应用
p 1000V 交流 Masterpact NW H10 型断路器和负荷开关，800A 到 4000A，3 极或 4 极，抽屉式，型号为 H10。 p 直流 Masterpact NW 直流断路器和负荷开关，1000A 到 4000A，固定式和抽屉式，有 N 和 H 型两种性能水平。 p 右侧中性极 MT H, L 型 800A 到 6300A 断路器和负荷开关，4 极，固定式和抽屉式，H1 和 H2 型两种性能水平。

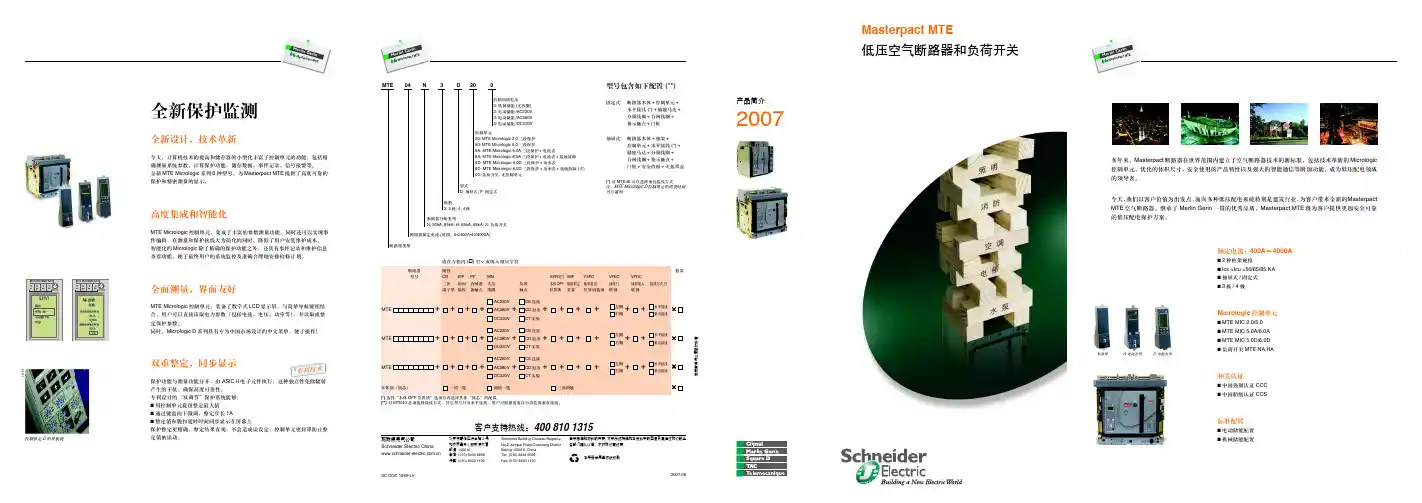

Masterpact MTE 低压空气断路器和负荷开关

更高环境适应
高标准的环境适应性
Masterpact MTE 所具备的高环境适应能力，可以保障配电系统在剧烈环境变化或严酷环境条件下依然稳定运行，例如建筑领域常用的箱式变电站，无空调环境的地下配电室，或空间狭小的安装环境。 b 符合环境测试标准 IEC 68-2；适用于污染等级 3 级和 4 级 IEC60664-1 b 适用于各类极限大气环境条件；甚至适用于一般或严酷的工业环境使用 b 在 50˚C 以下无需温度降容，在湿度 95% 以下稳定运行
可选择丰富的锁定机构，完全防止误操作情形发生
b 本体“分闸”位置锁 b 抽架“退出”位置锁 b 分合按钮锁定装置 b 门联锁 b 机械联锁 b 本体在抽架中操作的限位按钮
更长运行时间
长期稳定运行能力
Masterpact MTE 多项产品设计旨在提高断路器长期运行能力，同时具备免维护特性。大幅减少用户在低压配电系统中的日常维护工作量。 b 免维护：内部核心部件采用一体化设计，大大降低绝缘和连接故障 b 超高使用寿命：使用机械寿命 20000 次；使用电气寿命 5000 次 b 独特的引弧式主触头设计降低触头磨损，进一步提高使用寿命和运行稳定性
今天，我们以客户价值为出发点，面向多种低压配电系统特别是建筑行业，为客户带来全新的Masterpact MTE 空气断路器。继承了 Merlin Gerin 一贯的优秀品质，Masterpact MTE 将为客户提供更加安全可靠的低压配电保护方案。
标准型
A: 电流表型
D: 电能表型
额定电流：400A～ 4000A
附件 CB EIP 二次相间端子罩隔板
PF 合闸准备触点
MN 失压线圈
位置触点
VSPO(*) VBP VSPD 本体 OFF 按钮锁定抽架退出位置锁装置位置钥匙锁

施耐德低压断路器说明书 - Compact NSX, Easypact CVS, Easypact

Low Voltage Circuit Breaker 1 to 1600ACompact NSX 100 /160/250Compact NSX 400/630Compact NS 800 to 1600Easypact CVS 160/250Easypact CVS 400/630Easypact EZC 100Acti 9Low Voltage Circuit Breakers 1 to 1600 APageActi 92681226344256Easypact EZC 100Easypact CVS 160 to 630Compact NSX 100 to 630Compact NS 800 to 1600Accessories OverviewTripping Curves Dimensions and Mounting Secection TableSelection table -Acti 9Acti9Vigi iC60漏電保護模組應用技術資料Vigi iC60漏電模組內含殘餘電流電磁機械動作方式，無須輔助電源。

額定電流：動作時間重量(g)接線小於25A ：電纜最大可接至25mm 22P 斷路器3P 斷路器組合示意圖2P Vigi 模組3P Vigi 模組小於63A ：電纜最大可接至35mm 225A 145 63A165 25A 184 63A 210符合IEC61008/61009跳脫時間(Triping time)與漏電電流(I Δn)關係如下：Vigi iC60 漏電模組內含濾波裝置，可有效防止由於瞬間電壓變化。

(照明或設備產生線路電壓波動…)和突波電流所引起的誤動作。

Vigi iC60漏電模組適用63A 及63A 以下的iC60 系列斷路器Vigi iC60漏電模組(額定電流)選定可向下相容：Ex. Vigi iC60 ≦40A 可直接搭配 Acti-9 iC60N MCB 40A 或40A 以下。

施耐德低压电器选型手册-2012-12 电动机回路配合选型表

第十二部分
电动机回路
配合选型表
1类配合表 (IEC 60947-4-1) 380/415 V
电磁式断路器(MA)
接触器热继电器
分断特性 "Iq" : 等同于断路器分断能力
起动方式 (1) : 标准 LRD 10A级，LR9 10级
电动机
220/230 V
380 V
415 V
P
I
P
I
P
I
(kW)
170
90
110
210
110
75
250
132
250
132
90
312
160
300
160
110
360
200
380
220
220
420
150
480
250
480
250
160
520
300
200
630
335
220
700
375
400
250
800
450
500
300
970
560
570
300
630
335
700
375
700
LC1-F630
LC1-F800
LC1-F800 LC1-BL33 LC1-BM33
LC1-BM33 LC1-BP33
热继电器 (1)
型号
LR9-D53 69 LR9-F53 69 LR9-F53 71 LR9-F53 71 LR9-F73 75 LR9-F73 75 LR9-F73 79 LR9-F73 79 LR9-F73 79 LR9-F73 81 LR9-F73 81

施耐德MT、MTE、NS、NW 框架断路器必填选型表

订单Masterpact NT,NW 船用断路器及负荷开关
订单Masterpact
NW 1000VAC
断路器及负荷开
关
Micrologic control
控制单元:
2.0 : 基本保护 (长
延时 + 瞬时)
5.0 : 选择性保护
(长延时 + 短延时
6.0 : 选择性 + 接地
故障保护
(长延时 + 短
延时 + 瞬时 + 接
订单Masterpact
NW DC
直流断路器及
负荷开关
订单
M a s t e r p a c t M T E
数量
MTE +
+
+
+X
MTE +
+++X
MTE +
+++
+X
本体锁(锁芯)
一锁两锁三锁
断路器型号(八位选型代码)
附件可增加OF 触点CB 二次端子
罩可编程触点(***)
EIP
相间
隔板
PF
准备合闸触点
MN 失压线圈位置触点VPOC 抽架摇入联锁
接线方式(**)
VSPO (*)OFF 位置锁
VBP 按钮锁
VSPD 退出位置锁VPEC 抽架门联锁
订单Compact NS 630b - 1600A 断路器及负荷开关
Schneider Electric Merlin Gerin page 1/1。

施耐德简介PPT

MT 4000b － 6300 A
2 种分断能力 Icu
• Icu (kA) 220 / 415 V
两极为一相，性能更高
施耐德电气公司－MT 断路器介绍
15
Masterpact MT
Masterpact MT Ics , ICW
全系列
Icw/1s
Ics kA (220/440V)
150
Ics=100%Icu
瞬时电流接地电流最大电流。。。
施耐德电气公司－MT 断路器介绍
瞬时值需用值最大值。。。
Ithd
I1 = I2 = I3 = IN =
6,8 % 7,2 % 5,6 % 8,1 %
基波 THD谐波畸变波形显示频谱分析。。。
Micrologic H
23
Masterpact MT
简介符合的标准
性能
测量、保护、通讯附件功能设计选型
施耐德电气公司－MT 断路器介绍
11
Masterpact MT
一般特性
绝缘电压: 1000V 冲击耐受电压 : 12kV 额定电压 : 690V 特殊形式
• 负荷开关 • 1000V AC • 直流断路器
AC 应用
建筑
工业
Masterpact MT
Masterpact MT 空气断路器
施耐德电气公司－MT 断路器介绍
1
Masterpact MT
Masterpact MT 介绍
简介
符合的标准性能测量、保护、通讯附件功能设计选型
施耐德电气公司－MT 断路器介绍
2
Masterpact MT
发展历程
DSG (1955)

Micrologic 控制单元 5.0D,6.0D

延时。
D D
n 如果达到设定值，保护功能将按预设延时
使断路器脱扣。
按键 n 面板上的按键用来对过载，短路保护，接地故障和漏电保护的脱扣阈值和延时时间进行微调。最初的设定值为拨盘的设定值，并且拨盘的设定值为最大值。 n 按键同样可以用来激活其他出厂时关闭的保护功能。这些保护功能不能通过拨盘进行设定。
lt
OFF曲线
t Ir
时间延时
2
lt
ON曲线
t
2
lt
OFF曲线
t
tr
tr
Isd
Ii
0
I0
lr：长延时阈值
lsd：短延时脱扣
li：瞬时脱扣
t
t
Isd Ii
tsd
I0
I0
tr：长延时跳闸延时
tsd：短延时跳闸延时
t
t
tsd I
Ig
0
I
lg：接地故障脱扣
Ig 0
tg
I
0
I
0
tg：接地故障跳闸延时
9 Micrologic D
用户手册
Micrologic 控制单元 5.0 D, 6.0 D
低压产品
Micrologic 控制单元 5.0 D, 6.0 D
熟悉 Micrologic D
4
认识
4
外观说明
5
设定过程
6
用拨盘设定 Micrologic 5.0 D
8
用拨盘设定 Micrologic 6.0 D
9
选择中性线保护类型
控制单元用于对电源回路和负载的保护。可
提供电流，电压，频率，功率和电量的测量。
t
Micrologic 5.0 D, 6.0 D 控制单元为设备提供

施耐德电气MT附件

4P NS33550 NS33556 NS33562 NS33567 NS33571
13874 15785 21628 27137 32115
15747 17401 23946 28977 34405
16421 18059 22503 26665 30413
4P NS33888 NS33896 NS33917 NS33923 NS33927
CCP303: Masterpact 预接线电缆(4根RS485线 + 2根电源线), 3米长
CCR301: RS485电缆(2根RS485线 + 2根电源线), 60米长
Digipact总线预接线系统价格请查阅ENM产品价格清单
微型电能管理服务器
RS485/Ethernet (Micro Power Sever MPS100)
3P NS33547 NS33553 NS33559 NS33565 NS33569
3P NS33886 NS33893 NS33909 NS33919 NS33925
3P NS33887 NS33894 NS33916 NS33922 NS33926
3P NS33486 NS33487 NS33488 NS33489 NS33490
价格变更恕不事先通知
2
NS630b ~ NS1600A 固定式手动操作(续) 完整设备
前置接线断路器 + 直接旋转手柄(黑色),Micrologic 2.0控制单元 Compact NS N型
Icu=50kA at 220/415V NS630b NS800 NS1000 NS1250 NS1600 Compact NS H型 Icu=70kA at 220/415V NS630b NS800 NS1000 NS1250 NS1600

2014年施耐德MT框架断路器完整价格表

1,断路器本体 2,抽架 3,控制单元 MIC 2.0A/E MIC 5.0A/E/D/P/H MIC 6.0A/E/D/P/H MIC 7.0A/P/H (6.0 不含外接CT) (7.0含矩形CT)
上下均为水平
(6300A上下均为垂直接线)
两一起
抽屉式断路器 MT N1 MT06 MT08 MT10 MT12 MT16 MT N2 MT08 MT10 MT12 MT16 MT20 MT25 In (A,40℃) 630 800 1,000 1,250 1,600 800 1,000 1,250 1,600 2,000 2,500 电流
抽屉式断路器 MT H1 MT08 MT10 MT12 MT16 MT20 MT25 MT32 MT40 MT40b MT50 MT63 MT H1b MT08 MT10 MT12 MT16 MT20 MT25 MT32 MT40
Micrologic 2.0
Micrologic 5.0 4P 58,695 62,288 65,025 73,690 86,036 103,503 130,743 183,856 60,817 65,526 67,819 77,742 89,045 110,597 133,795 193,111
Micrologic 2.0A 3P 47,072 50,190 52,381 59,170 69,146 81,190 102,088 141,841 181,173 238,329 308,678 48,177 52,356 54,036 61,425 71,947 87,842 107,256 150,039 4P 57,742 61,335 64,072 72,737 85,083 102,550 129,790 182,903 223,336 324,053 386,632 59,864 64,573 66,866 76,789 88,092 109,644 132,842 192,158

施耐德断路器MTE

今天，我们又全新打造……
Masterpact MTE 秉承了梅兰日兰一贯的出色品质，并基于客户价值全新设计，为客户提供更加安全可靠的低压配电保护方案。面对多种低压配电领域，特别是建筑行业，Masterpact MTE 将分断性能再次提升，达到配电系统的最高可靠性和选择性，以增强供电连续性，并降低用户的运行成本；全新研发的 Micrologic D 控制单元，实现了对系统的全方位监测；产品的专利技术和人性化设计，使人员与系统的安全得到全面的保障；免维护的产品设计和极高的操作寿命，使 MTE 可以长期免维护的稳定运行，同时降低用户的维护成本。 Masterpact MTE 系列断路器已通过中国 3C 认证及船级社认证；除此以外，更增加了环境测试认证，具备更高的环境适应能力，令配电系统更加稳定可靠。
选型指南
标注方式 ........................................................................................ 37 选型方式 ........................................................................................ 38 产品订货号 .................................................................................... 40
Icu=Ics=Icw (1s)
Masterpact MTE 具有更高的短时耐受能力，充分满足选择性要求。三个参数值相等，使系统稳定性、可靠性得到最大限度提升；大幅降低用户运行成本，提高经济效益。
