通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。
1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。
油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。
1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。
同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。
（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。
1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。
焊丝使用前应清除其表面的油污、锈蚀等。
常用焊材烘干温度及保持时间见表4。
表4 常用焊材烘干温度及保持时间接上表：1.2.8 施焊过程中应保证起弧和收弧处的质量，收弧时应将弧坑填满。
铜管加工和焊接工艺标准铜管加工工艺铜管一般要求 密封冷媒系统要求管件内部表面清洁、无氧化、无水、无油等； 不允许使用带有裂纹、不圆变形、扭曲、可见砂眼、喷墨（铜管厂检测有缺陷的标记）、发黑（氧化）等 缺陷的铜管。
铜管加工要求总则管路的加工按设计图纸进行，形状、尺寸应符合设计要求； 断口处直径改变应在铜管标准直径的2%以内，且断口不允许有飞边，毛刺；管件要脱油、去污、无铜屑，内外表面光洁，不许有油污、伤痕、氧化皮； 焊接过程必须充氮保护，焊后用 0.3~0.5MPa 的干燥压缩空气吹净内部。
铜管下料、去毛刺 使用工具：割管刀，有效直尺，铜管修边器 铜管需定位固定后，再用割刀拆下，要保证割口平齐，不变形 切割过程中，铜管均匀进给，以保证管口圆滑下料后必须用铜管修边器对端口去毛刺， 去毛刺后， 必须用 0.3~0.5MPa 的干燥压缩空气吹掉管内外的铜屑、 杂物。
铜管弯曲使用工具：手工弯管机。
根据图纸和铜管的外形，选择合适的弯管机 清除弯管机范围内一切可能影响弯管机运转的杂物，保证设备运行畅通无阻。
每次弯曲前需调整模具或参数，并进行空转试弯，确认设备正常后进行加工。
弯管后应把管子内部的油渍等异物清除掉。
喇叭口制作将已制作合格的铜管先套入一对应的铜钠子， 再放入铜管喇叭口扩口专用工具相对应的孔中， 时铜管扩口端高出扩口器夹具面 0.5~1mm ，夹紧扩口器夹具， 在扩口器顶尖上涂少许空调冷冻油， 将手柄顺时针旋紧，再旋紧四分之三圈，退四分之一圈，如此反复进行，直到所扩口成 90± 2扩成喇叭口后，喇叭口的接触面应光滑平整，且厚度均匀一致；不应有裂纹、损伤、麻点皱折等不 足；喇叭口不应有偏斜不正等现象。
焊接钎焊原理钎焊是利用液态钎料填满钎焊金属结合面的间隙面形成牢固接头的焊接方法， 其工艺过程必须具备两 个基本条件。
a ）液态钎料能润湿钎焊金属并能致密的填满全部间隙；b ）液态钎料与钎焊金属进行必要的物理、化学反应达到良好的金属间结合。
铜及铜合金焊接施工工艺标准1适用范围本工艺标准适用于紫铜钨极氩弧焊、黄铜的氧乙炔焰焊以及紫铜、黄铜的氧乙炔焰钎焊。
2施工准备2.1规范性引用文件下列标准适合的条款通过本标准引用则构成本标准的条文，使用本标准的各方应探讨使用下列标准最新版本的可能性。
铜及铜合金焊接及钎焊技术规程》HGJ223铜及铜合金焊条》GB/T367铜及铜合金焊丝》GB9460铜基钎料》GB6418银基钎料》GB10046纯铜板》GB2024黄铜板和带》GB2041拄制铜管》GB1527挤制铜管》GB1528拄制黄铜管》GB1529挤制黄铜管》GB15302.2材料2.2.1工程中应优先选用已列入国家标准或行业标准的母材和焊接材料2.2.2工程中选用的母材和焊接材料必须具有质量证明书或合格证，无质量证明书的材料不得使用，对质量证明书或合格证中的数据有怀疑时应进行必要的检验。
2.2.3用于压力容器受压元件的铜及铜合金应为退火状态。
2.2.4母材和焊接材料应妥善保管，防止损伤、污染和腐蚀。
2.2.5施工中应按设计要求或国家现行的标准、规范中的规定选用焊丝、钎料、焊剂、钎剂。
2.2.6如果选用未列入国家标准的母材或焊接材料，应对该材料按国家有关标准进行复验，并提出满足设计要求的焊接工艺试验资料。
2.2.7手工钨极氩弧焊使用的氩气纯度不应低于96.96%,并符合GB4842《氩气》的规定，焊接或钎焊使用的乙炔气纯度不应低于96.5%，氧气纯度不应低于99.2%。
2.2.8焊丝、焊剂、钎料、钎剂选用参考表2.3作业人员：焊工、管道工2.4焊接设备及工具2.4.1手工钨极氩弧焊应采用直流正接并选用性能稳定且应附有高频引弧和电流衰减装置及满足工艺要求的其它设施。
2.4.2氧乙炔焰焊接和钎焊时应根据工件状况选用合适型号及咀头的焊枪。
2.4.3根据工件及焊丝清洁度的要求配备角向砂轮机，不锈钢丝刷及砂布等。
2.5施焊环境焊接场所应保持清洁，当焊接、钎焊区域出现下列情况之一，且无有效防护措施时应停止焊接、钎焊作业：①气温低于5°C②钨极氩弧焊时风速＞2m/s③雾、雨、雪环境3施工工艺流程3.1工艺操作过程3.1.1编制焊接工艺评定3.1.1.1施工单位应根据设计文件要求进行焊接工艺评定，如设计文件没有明确规定评定所要执行的标准时，焊接工艺评定可按HGJ223《铜及铜焊接及钎焊技术规程》的要求进行。
铜及铜合金焊接施工工艺标准1 适用范围本工艺标准适用于紫铜钨极氩弧焊、黄铜的氧乙炔焰焊以及紫铜、黄铜的氧乙炔焰钎焊。
2 施工准备规范性引用文件下列标准适合的条款通过本标准引用则构成本标准的条文，使用本标准的各方应探讨使用下列标准最新版本的可能性。
《铜及铜合金焊接及钎焊技术规程》HGJ223@《铜及铜合金焊条》GB/T3670《铜及铜合金焊丝》GB9460《铜基钎料》GB6418《银基钎料》GB10046《纯铜板》GB2024《黄铜板和带》GB2041《拄制铜管》GB1527《挤制铜管》GB1528》《拄制黄铜管》GB1529《挤制黄铜管》GB1530材料工程中应优先选用已列入国家标准或行业标准的母材和焊接材料工程中选用的母材和焊接材料必须具有质量证明书或合格证，无质量证明书的材料不得使用，对质量证明书或合格证中的数据有怀疑时应进行必要的检验。
用于压力容器受压元件的铜及铜合金应为退火状态。
母材和焊接材料应妥善保管，防止损伤、污染和腐蚀。
施工中应按设计要求或国家现行的标准、规范中的规定选用焊丝、钎料、焊剂、钎剂。
、如果选用未列入国家标准的母材或焊接材料，应对该材料按国家有关标准进行复验，并提出满足设计要求的焊接工艺试验资料。
手工钨极氩弧焊使用的氩气纯度不应低于%，并符合GB4842《氩气》的规定，焊接或钎焊使用的乙炔气纯度不应低于%，氧气纯度不应低于%。
焊丝、焊剂、钎料、钎剂选用参考表作业人员：焊工、管道工焊接设备及工具手工钨极氩弧焊应采用直流正接并选用性能稳定且应附有高频引弧和电流衰减装置及满足工艺要求的其它设施。
氧乙炔焰焊接和钎焊时应根据工件状况选用合适型号及咀头的焊枪。
根据工件及焊丝清洁度的要求配备角向砂轮机，不锈钢丝刷及砂布等。
`施焊环境焊接场所应保持清洁，当焊接、钎焊区域出现下列情况之一，且无有效防护措施时应停止焊接、钎焊作业：①气温低于5℃②钨极氩弧焊时风速＞2m/s③雾、雨、雪环境3 施工工艺流程@工艺操作过程.编制焊接工艺评定施工单位应根据设计文件要求进行焊接工艺评定，如设计文件没有明确规定评定所要执行的标准时，焊接工艺评定可按HGJ223《铜及铜焊接及钎焊技术规程》的要求进行。
铜管焊接工艺1、总论制冷空调中的制冷系统，一般用铜铝等有色金属材料，在制造、安装和维修过程中，管道的焊接是关键的一环，它不但影响美观，更重要的是影响到系统能否正常工作灯问题，必须引起高度重视。
2、焊料的选用制冷空调的管件多是用铜（紫）管材，常用的焊料类型有铜磷焊料、银铜焊料、铜锌焊料等。
在焊接时要根据管道材料的特点，正确的选择焊料及熟练地操作，以确保焊接的质量。
2.1 对同类材料的焊接2.1.1 铜与铜的钎焊可选用磷铜焊料或含银量低的磷铜焊料，如2%或5%的银基焊料。
这种焊料价格较为便宜，且有良好的溶液，采用填缝和湿润工艺，不需要焊剂。
2.1.2 钢与钢的焊接可选用黄铜条焊料加适当的焊剂。
焊接时。
将焊料加热到一定温度后插放在焊剂中，使焊剂溶化后附着在焊料上，但焊后必须将焊口附近的残留焊剂用热水或水蒸气刷洗干净，防止产生腐蚀。
在使用焊剂时最好用酒精稀释成糊状，涂于焊口表面，焊接时酒精迅速蒸发而形成平滑薄膜不易流失，同时还可避免水份浸入制冷系统的危险。
2.2.2 铜与铁的焊接可选用磷铜焊料或黄铜条焊料，但还需使用相应的焊剂，如硼砂、硼酸或硼酸的混合焊剂。
3、焊接操作对焊接不同的材料，不同的管径时所需的焊枪大小和火焰温度的高低有所不同，焊接时火焰的大小可通过两个针形阀进行控制调整，火焰的调整时根据氧、乙炔气体体积比例不同可分为炭化焰、中性焰和氧化焰三种。
3.1 火焰的种类及特点3.1.1 炭化焰其特点是氧气与乙炔气的体积比小于1，略缺氧，易将炭粒带入金属而影响焊料流动，冒黑烟，温度约为2700左右，可用于对管道的烘烤等。
3.1.2 中性焰其特点是焰芯的尺寸取决于燃烧气体的成份、耗量和流速，焊炬喷嘴孔直径决定了火焰焰心的直径，而混合气的流速，则决定了焰芯的长度，中性焰的火焰分3层，焰芯呈尖锥形，色白而明亮，内焰为蓝白色，外焰由里向外逐渐由淡紫色变成为橙色和蓝色，温度约为3000~3500℃左右，氧气与乙炔气的体积之比为1:1.2 制冷空调的管件焊接多使用中性焰。
铜管管件加工工艺标准1 范围本标准适用于公司所生产的产品中的铜管管件加工。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
2.1 GB/T 1531-2009 铜及铜合金毛细管2.2 GB/T 1527-2006 铜及铜合金拉制管2.3 QB/T 1109-1991 不锈钢、铜管路连接件。
4 铜管一般要求4.1 密封冷媒系统要求管件内部表面清洁、无氧化、无水、无油等；4.2 不允许使用带有裂纹、不圆变形、扭曲、可见砂眼、喷墨（铜管厂检测有缺陷的标记）、发黑（氧化）等缺陷的铜管。
5 铜管加工要求总则5.1 管路的加工按设计图纸进行，形状、尺寸应符合设计要求；5.2 断口处直径改变应在铜管标准直径的2%以内，且断口不允许有飞边，毛刺；5.3 管件要脱油、去污、无铜屑，内外表面光洁，不许有油污、伤痕、氧化皮；5.4 焊接过程必须充氮保护，焊后用2.8~3.0MPa的干燥压缩空气吹净内部。
6 铜管下料、去毛刺6.1 设备及操作要求6.1.1 使用工具：割管刀，有效直尺，定位块根据图纸要求的尺寸和管径，用直量取相应的长度，放置定位块6.1.2 铜管需定位固定后，再用割刀拆下，要保证割口平齐，不变形6.1.3 操作中，不允许戴手套，但去毛刺可以戴手套操作，防止毛线进入铜管。
6.1.4 切割过程中，铜管均匀进给，以保证管口圆滑。
6.1.5 当管径小于（等于）Φ12mm，可多根(不多于10根)一起下料；当管径大于Φ12mm，或长度小于60mm的铜管必须单独进行下料。
6.1.6 下料后必须对端口去毛刺，去毛刺采用铁丝砂轮机，应根据不同管径调整变频器的大小以控制机转速。
具体可见下表1。
表16.1.7 去毛刺后，必须用2.8~3.0MPa的干燥压缩空气吹掉管内外的铜屑、杂物。

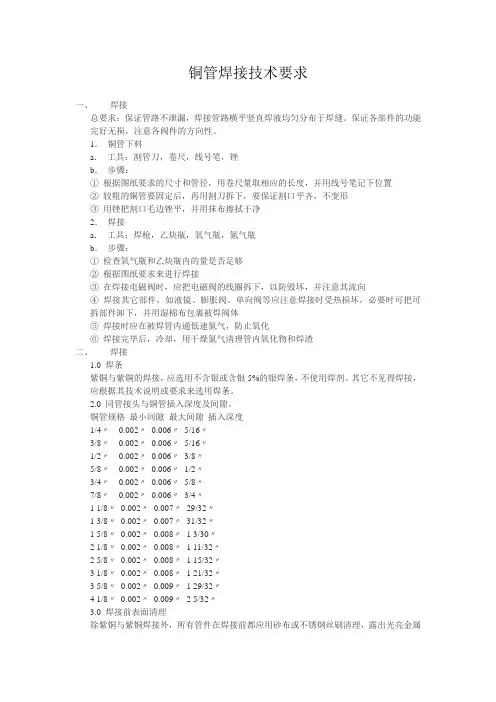

铜管焊接技术要求一、焊接总要求：保证管路不泄漏，焊接管路横平竖直焊液均匀分布于焊缝。
保证各部件的功能完好无损，注意各阀件的方向性。
1．铜管下料a．工具：割管刀，卷尺，线号笔，锉b．步骤：①根据图纸要求的尺寸和管径，用卷尺量取相应的长度，并用线号笔记下位置②较粗的铜管要固定后，再用割刀拆下，要保证割口平齐，不变形③用锉把割口毛边锉平，并用抹布擦拭干净2．焊接a．工具：焊枪，乙炔瓶，氧气瓶，氮气瓶b．步骤：①检查氧气瓶和乙炔瓶内的量是否足够②根据图纸要求来进行焊接③在焊接电磁阀时，应把电磁阀的线圈拆下，以防毁坏，并注意其流向④焊接其它部件，如液镜、膨胀阀、单向阀等应注意焊接时受热损坏，必要时可把可拆部件卸下，并用湿棉布包裹被焊阀体⑤焊接时应在被焊管内通低速氮气，防止氧化⑥焊接完毕后，冷却，用干燥氮气清理管内氧化物和焊渣二、焊接1.0 焊条紫铜与紫铜的焊接，应选用不含银或含银5%的银焊条，不使用焊剂。
其它不见得焊接，应根据其技术说明或要求来选用焊条。
2.0 同管接头与铜管插入深度及间隙。
铜管规格最小间隙最大间隙插入深度1/4〃0.002〃0.006〃5/16〃3/8〃0.002〃0.006〃5/16〃1/2〃0.002〃0.006〃3/8〃5/8〃0.002〃0.006〃1/2〃3/4〃0.002〃0.006〃5/8〃7/8〃0.002〃0.006〃3/4〃1 1/8〃0.002〃0.007〃29/32〃1 3/8〃0.002〃0.007〃31/32〃1 5/8〃0.002〃0.008〃1 3/30〃2 1/8〃0.002〃0.008〃1 11/32〃2 5/8〃0.002〃0.008〃1 15/32〃3 1/8〃0.002〃0.008〃1 21/32〃3 5/8〃0.002〃0.009〃1 29/32〃4 1/8〃0.002〃0.009〃2 5/32〃3.0 焊接前表面清理除紫铜与紫铜焊接外，所有管件在焊接前都应用砂布或不锈钢丝刷清理，露出光亮金属表面。

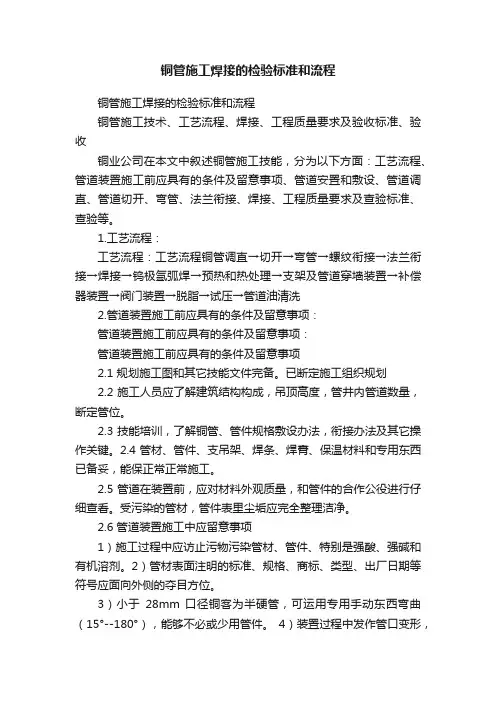

铜管施工焊接的检验标准和流程铜管施工焊接的检验标准和流程铜管施工技术、工艺流程、焊接、工程质量要求及验收标准、验收铜业公司在本文中叙述铜管施工技能，分为以下方面：工艺流程、管道装置施工前应具有的条件及留意事项、管道安置和敷设、管道调直、管道切开、弯管、法兰衔接、焊接、工程质量要求及查验标准、查验等。
1.工艺流程：工艺流程：工艺流程铜管调直→切开→弯管→螺纹衔接→法兰衔接→焊接→钨极氩弧焊→预热和热处理→支架及管道穿墙装置→补偿器装置→阀门装置→脱脂→试压→管道油清洗2.管道装置施工前应具有的条件及留意事项：管道装置施工前应具有的条件及留意事项：管道装置施工前应具有的条件及留意事项2.1 规划施工图和其它技能文件完备。
已断定施工组织规划2.2 施工人员应了解建筑结构构成，吊顶高度，管井内管道数量，断定管位。
2.3 技能培训，了解铜管、管件规格敷设办法，衔接办法及其它操作关键。
2.4 管材、管件、支吊架、焊条、焊膏、保温材料和专用东西已备妥，能保正常正常施工。
2.5 管道在装置前，应对材料外观质量，和管件的合作公役进行仔细查看。
受污染的管材，管件表里尘垢应完全整理洁净。
2.6 管道装置施工中应留意事项1）施工过程中应访止污物污染管材、管件、特别是强酸、强碱和有机溶剂。
2）管材表面注明的标准、规格、商标、类型、出厂日期等符号应面向外侧的夺目方位。
3）小于28mm 口径铜客为半硬管，可运用专用手动东西弯曲（15°--180°），能够不必或少用管件。
4）装置过程中发作管口变形，有必要用专用东西恢复后方可装置。
3.管道安置和敷设3.1 铜管安置必需复合规划要求。
3.2 将预制好的管段按编号装置在管道支架上，将承口朝来水方向顺次刺进承口。
3.3 铜管调直运用木锤轻击管壁，调直后将管道固定在管架上进行焊接。
3.4 敷设在回填土内，应选用带聚乙烯护套的铜管，在敷设和回填时，触摸面表面部位不得有坚固物体存在。
