下载文档原格式
高吸水性树脂在医疗领域的应用研究进展随着医疗技术的不断发展，高吸水性树脂作为一种新型材料，在医疗领域的应用也越来越广泛。
高吸水性树脂具有出色的吸水性能和渗透性，可以吸收大量的液体，并保持稳定的状态，因此在医疗领域中有着广阔的前景。
首先，在医疗敷料方面，高吸水性树脂可以被用于制作创面敷料。
由于其良好的吸水性能，可以吸收伤口渗出的血液和分泌物，形成凝胶状层，有效保持伤口清洁，预防细菌感染。
此外，高吸水性树脂还可以通过调节吸水速度和容量来控制伤口渗流速度，从而促进伤口的愈合。
其次，在口腔医疗领域，高吸水性树脂也有着广泛的应用。
它可以被用于制作牙体修复材料，例如树脂复合材料。
高吸水性树脂的吸水性能使得修复后的牙体表面能够更好地与原始牙体接触，提升修复材料的附着力和稳定性。
此外，高吸水性树脂还可以用于制作口腔印模材料，准确复制患者口腔的形态，在制作义齿等口腔修复器械时起到重要作用。
在医用绷带和敷料方面，高吸水性树脂也被广泛应用。
与传统绷带相比，高吸水性树脂制成的绷带可以吸收伤口分泌物和细菌，保持伤口干燥，并避免绷带粘连于伤口，从而减少换绷带的频率。
此外，高吸水性树脂材料的柔软性和透气性能使得患者能够更加舒适地使用绷带，并减轻疼痛感。
除了以上应用，高吸水性树脂还有其他一些在医疗领域的研究进展。
例如，在药物缓释系统中，高吸水性树脂可以起到载药和控释药物的作用。
通过将药物包裹在高吸水性树脂内部，可以延缓药物的释放速度，并实现定期给药，提高药物疗效。
此外，高吸水性树脂还可以用于制作人工皮肤和组织工程方面的材料，为创口修复和组织再生提供支持。
然而，尽管高吸水性树脂在医疗领域的应用前景十分广阔，但也面临着一些挑战和限制。
首先，与传统材料相比，高吸水性树脂的成本较高。
这使得其在大规模应用方面存在一定的难度。
其次，高吸水性树脂的稳定性和持久性需要进一步提高，以保证在长期使用过程中表现出一致的性能。
此外，高吸水性树脂的毒性和生物相容性也需要更加深入的研究，以确保其安全可靠的应用于医疗领域。

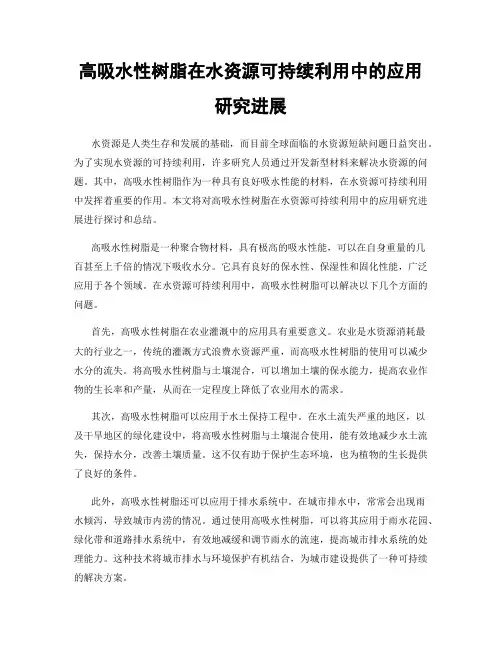

高吸水性树脂在水资源可持续利用中的应用研究进展水资源是人类生存和发展的基础，而目前全球面临的水资源短缺问题日益突出。
为了实现水资源的可持续利用，许多研究人员通过开发新型材料来解决水资源的问题。
其中，高吸水性树脂作为一种具有良好吸水性能的材料，在水资源可持续利用中发挥着重要的作用。
本文将对高吸水性树脂在水资源可持续利用中的应用研究进展进行探讨和总结。
高吸水性树脂是一种聚合物材料，具有极高的吸水性能，可以在自身重量的几百甚至上千倍的情况下吸收水分。
它具有良好的保水性、保湿性和固化性能，广泛应用于各个领域。
在水资源可持续利用中，高吸水性树脂可以解决以下几个方面的问题。
首先，高吸水性树脂在农业灌溉中的应用具有重要意义。
农业是水资源消耗最大的行业之一，传统的灌溉方式浪费水资源严重，而高吸水性树脂的使用可以减少水分的流失。
将高吸水性树脂与土壤混合，可以增加土壤的保水能力，提高农业作物的生长率和产量，从而在一定程度上降低了农业用水的需求。
其次，高吸水性树脂可以应用于水土保持工程中。
在水土流失严重的地区，以及干旱地区的绿化建设中，将高吸水性树脂与土壤混合使用，能有效地减少水土流失，保持水分，改善土壤质量。
这不仅有助于保护生态环境，也为植物的生长提供了良好的条件。
此外，高吸水性树脂还可以应用于排水系统中。
在城市排水中，常常会出现雨水倾泻，导致城市内涝的情况。
通过使用高吸水性树脂，可以将其应用于雨水花园、绿化带和道路排水系统中，有效地减缓和调节雨水的流速，提高城市排水系统的处理能力。
这种技术将城市排水与环境保护有机结合，为城市建设提供了一种可持续的解决方案。
最后，高吸水性树脂还可以应用于水质处理领域。
通过将高吸水性树脂与其他污染物吸附材料结合使用，能够有效地去除水中的重金属离子、有机物和悬浮物等污染物，提高水质净化的效果。
而且，高吸水性树脂本身的吸附能力也可以对水中的溶解氧进行吸附，从而提高水体的氧化还原能力，保护水生生物的生态环境。

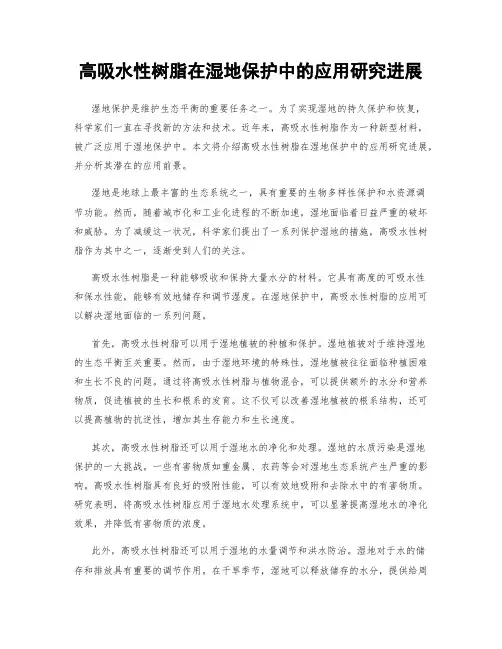

高吸水性树脂在湿地保护中的应用研究进展湿地保护是维护生态平衡的重要任务之一。
为了实现湿地的持久保护和恢复，科学家们一直在寻找新的方法和技术。
近年来，高吸水性树脂作为一种新型材料，被广泛应用于湿地保护中。
本文将介绍高吸水性树脂在湿地保护中的应用研究进展，并分析其潜在的应用前景。
湿地是地球上最丰富的生态系统之一，具有重要的生物多样性保护和水资源调节功能。
然而，随着城市化和工业化进程的不断加速，湿地面临着日益严重的破坏和威胁。
为了减缓这一状况，科学家们提出了一系列保护湿地的措施，高吸水性树脂作为其中之一，逐渐受到人们的关注。
高吸水性树脂是一种能够吸收和保持大量水分的材料。
它具有高度的可吸水性和保水性能，能够有效地储存和调节湿度。
在湿地保护中，高吸水性树脂的应用可以解决湿地面临的一系列问题。
首先，高吸水性树脂可以用于湿地植被的种植和保护。
湿地植被对于维持湿地的生态平衡至关重要。
然而，由于湿地环境的特殊性，湿地植被往往面临种植困难和生长不良的问题。
通过将高吸水性树脂与植物混合，可以提供额外的水分和营养物质，促进植被的生长和根系的发育。
这不仅可以改善湿地植被的根系结构，还可以提高植物的抗逆性，增加其生存能力和生长速度。
其次，高吸水性树脂还可以用于湿地水的净化和处理。
湿地的水质污染是湿地保护的一大挑战。
一些有害物质如重金属、农药等会对湿地生态系统产生严重的影响。
高吸水性树脂具有良好的吸附性能，可以有效地吸附和去除水中的有害物质。
研究表明，将高吸水性树脂应用于湿地水处理系统中，可以显著提高湿地水的净化效果，并降低有害物质的浓度。
此外，高吸水性树脂还可以用于湿地的水量调节和洪水防治。
湿地对于水的储存和排放具有重要的调节作用。
在干旱季节，湿地可以释放储存的水分，提供给周围的农田和水源地。
而在雨季，湿地则可以接纳降雨过多的水分，减缓洪水的发生。
通过在湿地中添加高吸水性树脂，可以提高湿地的水分储存能力，并增加湿地对水的调节效果。
耐盐抗压高吸水性树脂的制备及其应用摘要：本文研究制备了一种具有耐盐抗压高吸水性的树脂，并探讨了其应用。
制备过程中采用了反相乳液聚合的方法，引入了丙烯酸和丙烯酰胺等单体，并添加了交联剂，使得树脂具有了优异的耐盐性、抗压性和高吸水性能。
同时，在农业领域，树脂可用于提高土壤水分利用率，改善盐渍土的质量，减轻植物对盐渍土的敏感性，从而提高农作物的产量和质量。
关键词：耐盐抗压高吸水性、树脂、反相乳液聚合、交联剂、农业1. 引言水是生命的基础，而土地是农业生产的基础。
但是，全球气候变化、人口增长和环境污染等因素导致了水资源短缺和土壤盐渍化等问题，给农业生产和生态环境带来了巨大的挑战。
因此，开发一种具有耐盐抗压高吸水性的树脂，可以提高土壤水分利用率，改善盐渍土的质量，减轻植物对盐渍土的敏感性，从而提高农作物的产量和质量，对于解决上述问题具有重要的意义。
2. 实验方法2.1 材料十二烷基苯磺酸钠（SDS）、双氧水（H2O2）、一硫代二甲醇（MT）、甲基丙烯酰胺（MAM）、乙酸丙烯酯（AA）、交联剂等。
2.2 反相乳液聚合法制备树脂以MT和SDS为复配乳化剂，将MT和SDS按照一定比例溶解在去离子水中，得到复配乳化剂溶液。
将MT和SDS复配乳化剂溶液倒入四口瓶中，在其中加入盐类水解液、H2O2、AA、MAM等单体，并通过喷淋的方式加入交联剂。
在磁力搅拌器上加热，使体系温度达到80°C，同时加入过氧化氢，即可引发乳液聚合反应。
随着反应的进行，可以观察到乳液逐渐变浓，到达90°C时停止反应，得到未固化树脂。
2.3 固化树脂将未固化的树脂在60°C下进行烘烤，直至样品表面完全干燥，然后继续在140°C下进行固化处理，约30min后即可取出固化树脂。
3. 结果及分析通过实验发现，制备的树脂具有优异的耐盐性、抗压性和高吸水性能。
在水浸泡10min，然后放置24h后，样品吸水率达到了1500%左右，表现出很好的吸水性能。

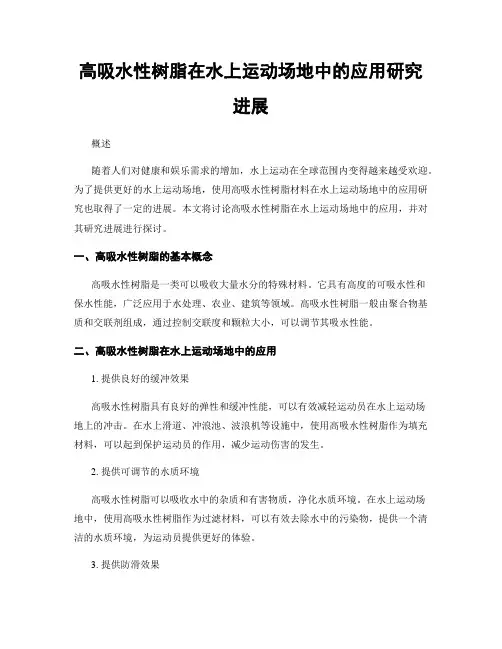

高吸水性树脂在水上运动场地中的应用研究进展概述随着人们对健康和娱乐需求的增加，水上运动在全球范围内变得越来越受欢迎。
为了提供更好的水上运动场地，使用高吸水性树脂材料在水上运动场地中的应用研究也取得了一定的进展。
本文将讨论高吸水性树脂在水上运动场地中的应用，并对其研究进展进行探讨。
一、高吸水性树脂的基本概念高吸水性树脂是一类可以吸收大量水分的特殊材料。
它具有高度的可吸水性和保水性能，广泛应用于水处理、农业、建筑等领域。
高吸水性树脂一般由聚合物基质和交联剂组成，通过控制交联度和颗粒大小，可以调节其吸水性能。
二、高吸水性树脂在水上运动场地中的应用1. 提供良好的缓冲效果高吸水性树脂具有良好的弹性和缓冲性能，可以有效减轻运动员在水上运动场地上的冲击。
在水上滑道、冲浪池、波浪机等设施中，使用高吸水性树脂作为填充材料，可以起到保护运动员的作用，减少运动伤害的发生。
2. 提供可调节的水质环境高吸水性树脂可以吸收水中的杂质和有害物质，净化水质环境。
在水上运动场地中，使用高吸水性树脂作为过滤材料，可以有效去除水中的污染物，提供一个清洁的水质环境，为运动员提供更好的体验。
3. 提供防滑效果高吸水性树脂表面具有良好的抓地力，可以有效防止运动员在水上运动场地上滑倒。
特别是在冰上运动场地中，使用高吸水性树脂涂层可以提高表面摩擦力，减少滑倒事故的发生。
4. 提供冷却效果高吸水性树脂可以吸收周围环境的热量，发挥冷却效果。
在夏季高温天气中，水上运动场地经常受到炎热的气候影响，使用高吸水性树脂材料覆盖运动场地可以降低地表温度，提供一个凉爽的运动环境。
三、高吸水性树脂在水上运动场地中的研究进展随着对水上运动场地性能要求的提高，高吸水性树脂在该领域的研究也得到了广泛关注。
目前的研究重点主要集中在以下几个方面：1. 材料性能的优化研究人员致力于改进高吸水性树脂的吸水速度、吸水量和释水能力。
通过控制树脂的交联度、颗粒大小和组分配比等因素，进一步优化材料性能，提高其在水上运动场地中的应用效果。

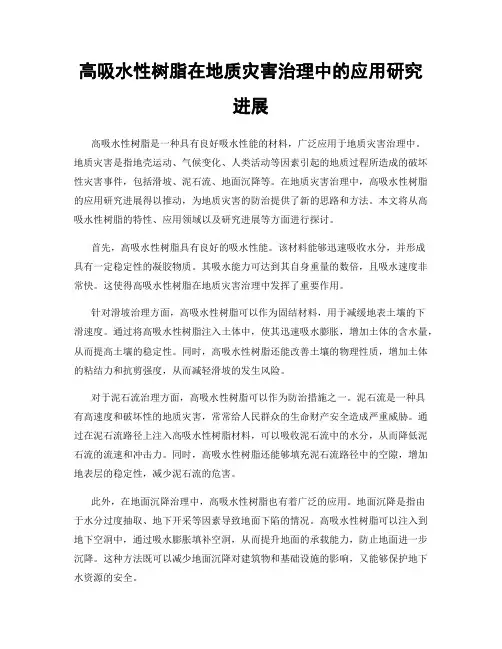

高吸水性树脂在地质灾害治理中的应用研究进展高吸水性树脂是一种具有良好吸水性能的材料，广泛应用于地质灾害治理中。
地质灾害是指地壳运动、气候变化、人类活动等因素引起的地质过程所造成的破坏性灾害事件，包括滑坡、泥石流、地面沉降等。
在地质灾害治理中，高吸水性树脂的应用研究进展得以推动，为地质灾害的防治提供了新的思路和方法。
本文将从高吸水性树脂的特性、应用领域以及研究进展等方面进行探讨。
首先，高吸水性树脂具有良好的吸水性能。
该材料能够迅速吸收水分，并形成具有一定稳定性的凝胶物质。
其吸水能力可达到其自身重量的数倍，且吸水速度非常快。
这使得高吸水性树脂在地质灾害治理中发挥了重要作用。
针对滑坡治理方面，高吸水性树脂可以作为固结材料，用于减缓地表土壤的下滑速度。
通过将高吸水性树脂注入土体中，使其迅速吸水膨胀，增加土体的含水量，从而提高土壤的稳定性。
同时，高吸水性树脂还能改善土壤的物理性质，增加土体的粘结力和抗剪强度，从而减轻滑坡的发生风险。
对于泥石流治理方面，高吸水性树脂可以作为防治措施之一。
泥石流是一种具有高速度和破坏性的地质灾害，常常给人民群众的生命财产安全造成严重威胁。
通过在泥石流路径上注入高吸水性树脂材料，可以吸收泥石流中的水分，从而降低泥石流的流速和冲击力。
同时，高吸水性树脂还能够填充泥石流路径中的空隙，增加地表层的稳定性，减少泥石流的危害。
此外，在地面沉降治理中，高吸水性树脂也有着广泛的应用。
地面沉降是指由于水分过度抽取、地下开采等因素导致地面下陷的情况。
高吸水性树脂可以注入到地下空洞中，通过吸水膨胀填补空洞，从而提升地面的承载能力，防止地面进一步沉降。
这种方法既可以减少地面沉降对建筑物和基础设施的影响，又能够保护地下水资源的安全。
在高吸水性树脂在地质灾害治理中的应用研究方面，目前已经取得了一系列的研究成果。
例如，一些学者在高吸水性树脂的配方设计上进行了探索，优化了其吸水性能、稳定性和成本效益。
同时，还有研究表明，通过调节高吸水性树脂的粒径、孔隙度等参数，可以进一步提高其在地质灾害治理中的效果。

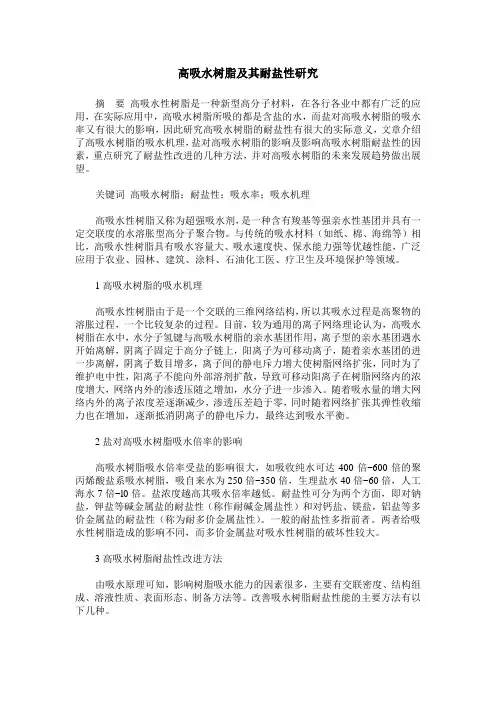

高吸水树脂及其耐盐性研究摘要高吸水性树脂是一种新型高分子材料，在各行各业中都有广泛的应用，在实际应用中，高吸水树脂所吸的都是含盐的水，而盐对高吸水树脂的吸水率又有很大的影响，因此研究高吸水树脂的耐盐性有很大的实际意义，文章介绍了高吸水树脂的吸水机理，盐对高吸水树脂的影响及影响高吸水树脂耐盐性的因素，重点研究了耐盐性改进的几种方法，并对高吸水树脂的未来发展趋势做出展望。
关键词高吸水树脂；耐盐性；吸水率；吸水机理高吸水性树脂又称为超强吸水剂，是一种含有羧基等强亲水性基团并具有一定交联度的水溶胀型高分子聚合物。
与传统的吸水材料（如纸、棉、海绵等）相比，高吸水性树脂具有吸水容量大、吸水速度快、保水能力强等优越性能，广泛应用于农业、园林、建筑、涂料、石油化工医、疗卫生及环境保护等领域。
1高吸水树脂的吸水机理高吸水性树脂由于是一个交联的三维网络结构，所以其吸水过程是高聚物的溶胀过程，一个比较复杂的过程。
目前，较为通用的离子网络理论认为，高吸水树脂在水中，水分子氢键与高吸水树脂的亲水基团作用，离子型的亲水基团遇水开始离解，阴离子固定于高分子链上，阳离子为可移动离子，随着亲水基团的进一步离解，阴离子数目增多，离子间的静电斥力增大使树脂网络扩张，同时为了维护电中性，阳离子不能向外部溶剂扩散，导致可移动阳离子在树脂网络内的浓度增大，网络内外的渗透压随之增加，水分子进一步渗入。
随着吸水量的增大网络内外的离子浓度差逐渐减少，渗透压差趋于零，同时随着网络扩张其弹性收缩力也在增加，逐渐抵消阴离子的静电斥力，最终达到吸水平衡。
2盐对高吸水树脂吸水倍率的影响高吸水树脂吸水倍率受盐的影响很大，如吸收纯水可达400倍~600倍的聚丙烯酸盐系吸水树脂，吸自来水为250倍~350倍，生理盐水40倍~60倍，人工海水7倍~l0倍。
盐浓度越高其吸水倍率越低。
耐盐性可分为两个方面，即对钠盐，钾盐等碱金属盐的耐盐性（称作耐碱金属盐性）和对钙盐、镁盐，铝盐等多价金属盐的耐盐性（称为耐多价金属盐性）。

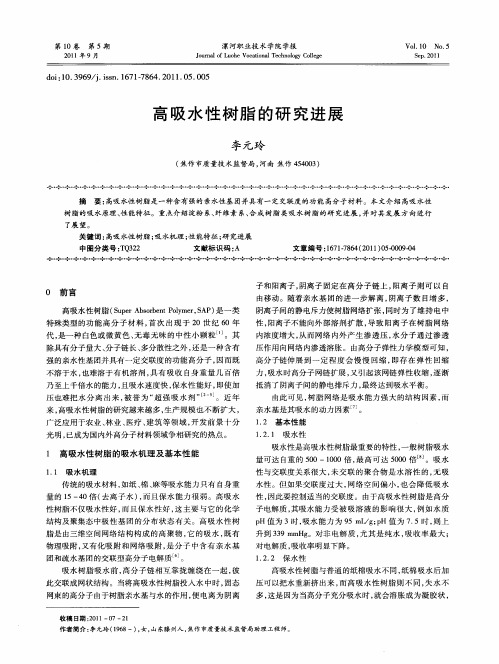

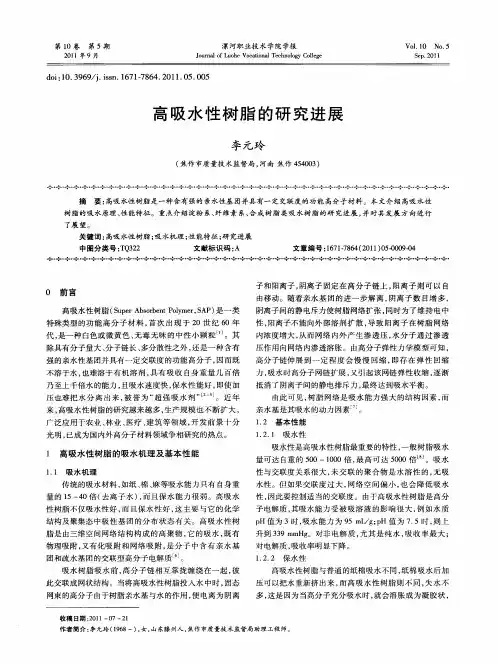

专论与综述我国高吸水性树脂的制备及性能研究进展杨晓玲(青岛化工学院化工系,山东青岛 266042) 摘 要:介绍了我国近20年来高吸水性树脂的研究情况。
关键词:高吸水性树脂;超强吸水树脂;接枝共聚物;吸水剂 中图分类号:T Q325 文献标识码:A 文章编号:1003-0840(2001)01-0016-04 近年来,一种新型的高分子材料以其优异的吸水性能和广阔的应用领域越来越受到人们的重视,并发展成为一个专门的科学领域,它就是高吸水性树脂,亦称超强吸水剂。
1 我国高吸水性树脂的制备研究 我国于80年代初开始进行高吸水性树脂的研究。
1982年中科院化学所的黄美玉等人[1]在国内最先合成出以二氧化硅为载体的聚- -巯丙基硅氧烷为引发剂,吸水能力为400倍的聚丙烯酸钠类高吸水性树脂,之后有关高吸水性树脂的专利和文献报道逐渐增多,在80年代后期已有20多个单位进行了开发工作,并有少数单位已进行生产。
90年代末我国已将其应用列为重大科技推广项目在农业方面应用。
如吉林省将其用于移植苗木,新疆、河南和甘肃等省用其改良土壤。
但由于目前高吸水性树脂的价格较高,至今收效甚微。
1.1 淀粉-丙烯腈接枝共聚 以淀粉-丙烯腈接枝共聚制备高吸水性树脂的单位有[2]:兰州大学、南开大学、上海大学、黑龙江科学院石化所、太原工业大学、湖北省化学研究所、海南师范学院、中科院长春应用化学所、宁夏计量研究所、中科院成都有机化学研究所、青岛化工学院[3]等。
制备实例[4]:将50g玉米淀粉与850m L蒸馏水调匀,加入三口烧瓶中,然后加入3g37%甲醛,水浴加热,搅拌成糊,冷却至室温,依次加入76g丙烯腈,14g硝酸铈铵溶液(1.25g硝酸铈铵用12.75 g1mo l・L-1硝酸溶解制得),搅拌均匀,用50%NaOH调至pH为7,通入氮气,在氮气保护下,至室温搅拌2h,加入200m L蒸馏水,水浴加热至82℃,保温搅拌20min,驱尽过量丙烯腈,加入100g 50%NaOH,升温至80～90℃,保温搅拌皂化2h,至出现淡黄色为止,用冰乙酸调pH至7,迅速加2000m L无水甲醇,搅拌下纯化,蒸出过量甲醇,冷却至室温,抽滤,于60℃真空干燥,制得的吸水树脂吸蒸馏水量为1650g・g-1,吸人工尿为130g・g-1。
２００３－６２・现代化工ＭｏｄｅｍＣｈｅＩＩ．ｉｃａｌＩｎｄｕｓｔｗ第２３卷增刊２００３年利盐牲高吸水牲榭脂硇研夯进展曹丽琴徐世美封顺王吉德（新疆大学化学与化Ｉ学院，新疆鸟鲁木齐８３００４６）摘要：评莲了改善高吸水性树脂耐盐性所采用的多种方法，包括耐盐非离子型亲水基和耐盐交联荆以及耐盐离子基团的引入．高吸术性树脂与无机水凝眭、离子变欹树脂的共混等。
指出今后应改进台成方法与工艺，蜘采用固相合成、模板合成方法及盘式合成工艺，选择新的引发体系，利用物理方法如。
ｃｏ及微波进行照射引发。
此外，还应重视耐盐机理的研究。
关键词：高暖水性树脂；耐盐性；接枝共聚中圈分类号：田３１７立献标识码：＾文章缩号：０２”一４３２０（２００３）ｓｌ一００６２—０３Ｐｒ（曙嘲ｓｏｆｓａｌｔ－ｔｏｌｅ啪ｔｓＩＩｐ盯ａｂｓｏｒｂｅｎｔ耻ｓｌｎｓｃＡ０厶一却，盖ｕ鼽ｉ－榭ｉ，删髓“ｎ，册ｕｖＣ＾－出（ｃｏｕｅｇｅｏｆｃｈｅｍｉｇ时肌ｄｃｈｅⅢｉｃ丑ｌＥｎ画ｎｅｅｄｎｇ，Ｘｉｎｊｉ肌ｇｕｎｉｖｅ乃畸．Ｕ珊ｑ；８３００４６，Ｃ｜Ｉｉｌｌａ）ＡｂｓｔＨｃｔ：ＭａｎｙｍｅｔｌｌｏｄＢｔ０ｉ。
叩ＩＤｖｅⅡ”８Ｂｈｔｏｌｅ瑚ｔａｂｄｉｔｙ“叫ｐ盯止舯ｒｂｅｎｔ聪８ｉ珊ａ忙ｒｅｖｉｅｗ耐，ｊｎｃｌ讪Ｉｌｇｌｌｌｅ舢Ｔｌｇ０ｆｌＩ－ｅ删・ｓａｌｔＩＩｏｎ．ｉｏＩ血ｈｙｄｍ出ｌｉｃｇ。
ｏｕｐ，枷一ｓａｈｃｒｏ鸫Ｈｎｋｅｄ８９衄ｂ且工ｌｄ州一ＢａＩＩｉｏｎｉｏ缈ｕｐ，肌ｄⅡ忙ｍ试雌ｏｆｔｌｌｅ８ｕＰ盱ａｂ一∞ｒｂｅｎｔｒｅｓｉｎｗｉ血ｉｎ讲ｇ矗Ⅱｉ。
ｇｄａＩｌｄｊｏｎ＿ｅｘｃｈ叫ｇｅ瑚ｉｎＩｔｉｓｉｎｄｉｃａｌｅｄｔｌｌ砒ｔｈｅ如ｔｌｌｍ咖ｄｙＢｌｌｏＩｌｌｄｂｅｃｏｎｃｅｎｈｔｅｄｏｎｉｍＰｍｖｉ“ｇｔｈｅｐｒｅｐａ枷ｏ“ｐｒｏｃｅｓｓ姻ａｎｄｔｅｃｈｌｌｏｌ０盯ｉⅡｃｈｌｄｉｎｇ吐ｌｅ础ｄｐｈａ８ｅ岬Ⅱ仲ｓｉｓ，Ⅱ砖ｔｃｍｐｈｔｅ８ｙ。
ｌ血衄ｉ８，舳ｗｅⅡ聃山ｅｄｂｋ竹ｐｅｔｅｃＩ－ｎｏｋ科；砌ｅｃｄＩｌｇｎｅｗｒｅ丑ｃｄｏｎｉｎｉｔｉａｔｏｒ８ｙｓ把ｍｓ，珊ｉＩ－ｇｐｂｙＢｉｃａｌｍｅ血０ｄ８鲫ｃｈ酗∞ＣｏｍｄｉＢ６０Ⅱ且Ｔ－ｄ山ｅⅡｌｉｃｒｏｗａｖｅｉｍｄｉａ６０ｎｍｅ山ｏｄ．Ｆｕｎｈ唧。
陀，Ⅱｌｅ柏ｌｌ幻１ｅｍｎｔＩｎｅｃｈａｌｌｉｓｍ幽ｏＩｄｄｋ画ｖｅⅡｍｏ陀眦州ｏｎＫ卵肿ｒｄｓ：ｓｕｐ盯丑ｂ帅由ｅｎｔ陀Ｂｉｎ；ｇ‘ａｎｐｏｌｙｍｅｄ洲ｏｎ；“ｔｔｎｌｅｒａｎｔ高吸水性树脂是一种新型功能高分子材料，已广泛用于医疗卫生、建筑、农林园艺、土壤改良以及石油化工和环境保护等众多领域Ｌｌｊ。
尤其是目前在我国西部地区，发展滴水灌溉技术，配套应用高吸水性树脂，可减少灌溉水的消耗，降低植物死亡率，提高土壤肥力，提高植物生长速度。
尽管高吸水性树脂可吸收自身质量几百倍甚至几千倍的水，但当水中含盐时，其吸水率降到原来的２％一１０％【２Ｊ，而高吸水性树脂的使用环境一般都有盐类存在，如土壤、尿、血等动物和人体体液，因此提高其耐盐性对其作用的发挥有着极其重要的意义。
一般认为高吸水性树脂吸水机理是因其吸水后形成水凝胶而产生的多孔网状结构，以及亲水基的张网作用而导致的渗透功能Ｌ３“Ｊ，盐的存在使聚合物链同性斥力减弱，也使离子浓度梯度减少，造成吸水率显著下降。
然而，目前对于高吸水性树脂的耐盐性研究并不多，且集中在丙烯酸类接枝耐盐性非离子型亲水基，其他方法报道相对较少。
１引入非离子型亲水基传统的羧基亲水基吸水量高，吸水速度快，但耐盐性差．相比而言，非离子型亲水基，如羟基、酰胺基等虽在吸水量上较为逊色，但可降低聚合物分子对盐的敏感性，从而达到耐盐目的。
１．１共聚与接枝共聚法将丙烯酸与２种非离子型单体即丙烯酰胺（ＡＭ）和丙烯酸羟乙酯（ＨＥＭＡ）用水溶液共聚法制成交联型Ｐ（ＡＭ—ＮａＡＡ—ｌⅢＭＡ）三元共聚高吸水性树脂ｌ。
“，吸盐水（０．９％Ｎａｃｌ溶液，下同）８８ｇ／ｇ，吸去离子水达１０００ｇ／ｇ。
考虑到生物降解性能，顾凯等”１以淀粉、部分中和的丙烯酸（钠）和丙烯酰胺为主要原料，采用分步法聚台制得高吸水性树脂，该法只需反应１～２ｈ，产品吸水率为３０００倍，吸盐水率为１４０倍。
收稿日期：２００３一０１一町；修回日期：２００３—０５一０８作者筒介：曹丽琴（１９７５一），女，硕士生；王吉德（１９５８一）．男，博士，教授，从事应用化学研究．通讯联系人，∞９１—８５８２８∞，ａｗ蛐刚＠巧ｕｅｄ…ｎ。
２００３年曹丽琴等：耐盐性高吸水性树睹的研究进展６３・为简化操作，王锡臣等【８１采用盘式聚合法，以淀粉、丙烯基化合物为主要原料，在８０一８５℃下制得二元共聚物，吸去离子水为３００—４５０∥ｇ，吸０．０６％ｃａｃｋ溶液为１４０一１６０ｇ／ｇ，吸盐水为１２０～１５０ｇ／ｇ，且吸水速率快，６商ｎ可达最大吸水率８０％以上。
竺亚斌等”１利用海洋资源海藻酸钠，采用均相聚合法，与丙烯酸在一定引发剂下接枝共聚，合成耐盐性高吸水性材料。
该材料在３ｎｌｉｎ内吸蒸馏水为２５０ｇ／ｇ，吸盐水为１５０ｇ／ｇ，在２０～９０℃性能稳定，且储存稳定性好。
常用的引发剂为铈盐与过硫酸盐，前者引发效率高，但价格也高，后者引发效率较低，二者都需在一定温度下引发，聚合过程又需防止过热爆聚，因而能耗较大。
吴耀明等【ｌ驯用聚合反应自身产生热，室温下完成丙烯酸一淀粉一膨润土接枝共聚，该制品水凝胶呈中性，农林用户直接可用，耐盐性好。
郑彤等…１以微波辐射为引发热源，以再生纸浆为原料与单体丙烯酸在复合引发剂（硝酸铈铵和过硫酸钾）引发下进行非均相接枝共聚反应，制备出吸水ｌ０６０ｇ／ｇ、吸盐水１０８∥ｇ的高吸水性树脂。
１．２聚合体反应法将５％聚丙烯酸水溶液和１５％聚乙烯醇水溶液充分混合，产生沉淀后过滤，将所得沉淀经干燥热处理、交联、粉碎得到粒状吸水性树脂，这种吸水性树脂耐盐性很高。
将聚丙烯酸与聚乙烯胺混合，也可有效抑制盐中毒作用Ｌ１“。
利用纤维紊或其衍生物分子中的羟基易于同酸酐起反应的特点，使纤维紊与二硫化碳在碱性条件下起醇化反应，得到纤维索黄原酸酯吸水材料。
该材料吸水仅为１７０ｇ／ｇ，但吸盐水和吸碱液（０．１％Ｎａ０Ｈ溶液）分别为１６０ｇ／ｇ和１柏ｇ／ｇ。
将黄原胶与聚乙烯醇（ＰｖＡ）以表氯醇作交联剂起反应，制得高吸水性树脂，吸去离子水２４００ｇ／ｇ，吸０．１ｍｌ／ＬＮａｃｌ溶液ｌ９００∥ｇ，其吸水能力和吸盐水能力均很强ｕ“。
２引入耐盐性交联剂代替传统的环氧氯丙烷及甲醛等小分子交联剂，以一定分子质量且含亲水性基团的物质为交联剂制得的高吸水性树脂，其耐盐性增加。
以多元醇为交联剂、丙烯酸为单体，采用反相悬浮法合成吸水性树脂，吸生理盐水为１９９ｍＬ／Ｅ，吸蒸馏水为８６４ｍＬ／ｇ，耐盐性高于其他交联荆所制备的产品““。
Ｄｏｎｌａｒ公司“５１以多乙基多胺为交联剂，在碱性条件下，从交联聚琥珀酰亚胺出发制备聚天冬氨酸。
以Ｎ，Ｎ７一亚甲基双丙烯酰胺作交联剂。
由英才等ＬＩ“从聚合物分子设计观点出发，以ＫｏＨ部分中和的马来酸酐和丙烯酰胺为单体，采用反相悬浮聚合法合成了高耐盐性超强吸水剂，吸水为８４０ｇ／ｇ，吸盐水为２７０∥ｇ。
采用同样方法．路建美等１１７ｊ以丙烯酸钠为单体合成了高吸水性丙烯酸钠一Ｎ，Ｎ’一双羟乙基丙烯酰胺交联共聚物，吸去离子水为１４８４∥ｇ，吸盐水为６８７ｇ／ｇ。
３引入耐盐性离子基团在分子链中除了羧基、羟基外再导入磺酸基、磷酸基、硫酸基等可夺取多价金属离子的基团，此外再引入Ｎ时、Ｋ＋等带相反电荷的离子，可减少高吸水性树脂在盐溶液中的同离子效应¨“，从而提高耐盐性。
将带溴端基的氧化乙烯与聚乙烯亚胺共聚后，再季铵化得到一种新型的阳离子型高吸水性树脂，不仅在钠盐溶液中有良好的吸水性，在含ｃａ２＋、Ｍ９２＋、Ｆｐ＋溶液中仍有相当高的吸水能力【１…。
路建美等…ｏ以甲基丙烯酸二甲氨基乙酯阳离子单体与丙烯酸在微波照射引发下，进行水溶液聚合得到高吸水性树脂，吸水为ｌ０６０ｇ／ｇ。
吸盐水为１７０∥ｇ。
Ｍ．Ｒ．ｈ曲ｒ等川在西米淀粉接枝丙烯酸母体中引入异羟肟酸得到一种新型的吸水树脂，研究了不同淀粉基含量与吸盐水率的关系，发现淀粉基含量大，受盐的浓度的影响小，但吸盐率相对较低。
４与其他成分复配４．１与离子交换树脂并用用离子交换树脂进行外层包皮，溶液中的阴离子与阴离子交换树脂中的ＯＨ一发生交换，或溶液中的阳离子与阳离子交换树脂中的Ｈ＋发生交换，交换下来的ＯＨ一和Ｈ＋中和生成水，这样可大大提高吸水性树脂在盐水中的吸收能力【２２０Ｊ。
４．２与无机水凝胶共混通常无机水凝胶的耐盐性较好，利用这一点，将阴离子型吸水性树脂与产生无机水凝胶物配合则形成凝胶复台体，有利于提高吸水性树脂的耐盐性．但无机水凝胶不稳定。
常用的无机水凝胶有铝、铁、锡、钛、硅及铬凝胶等。
将聚丙烯酸交联性吸水性聚合物的水溶液加入二异丙酸单仲丁醇铝（盐）可得到’６４’现代化Ｉ第２３卷增刊吸盐水能力达１８０倍的吸水性树脂。
４．３用表面活性剂对树脂进行外层包皮盐溶液中吸水倍率的下降是因为树脂内外盐浓度梯度的下降。
采用表面活性剂在制得的树脂颗粒外层包皮，此包皮层使得溶液中的盐不能进入树脂，而只允许水进入树脂内部，为水凝胶创造一个非离子环境，从而使内外离子浓度梯度不变，因此吸水倍率也不会下降。
２…。
表面活性剂可以是阴离子型（如十二烷基硫酸钠）、阳离子型（如十二烷基三甲基溴化铵）或２种共同使用ｍ】。
５结束语已研制的高吸水性树脂大多对去离子水或蒸馏水有较高的吸水率，但在实际应用中却存在一些难题，其中之一便是耐盐性问题。
鉴于目前高吸水性树脂相关理论研究滞后，缺乏理论指导，对于耐盐性高吸水性树脂的研究工作主要集中在对丙烯酸系进行非离子接枝共聚上，合成方法无太大突破。
今后工作可考虑从以下方面人手：（１）改进合成方法与工艺。
目前常用溶液聚合、反相悬浮聚合，前者存在反应效率低，反应液黏稠不易控制等缺点；后者需用有机溶剂，存在毒性大与回收困难问题。
固相合成、模板合成方法及盘式合成工艺在节约能量、简化工艺上存在优势，此外生物合成方法也初见报道。
（２）选择新的引发体系。
现有的化学引发剂存在价高或效率低等问题，已有利用物理方法如。
ｃｏ及微波进行照射引发的报道，此方面可望进一步拓展。
（３）重视耐盐机理的研究。
目前主要采用弹性凝胶理论及Ｆ１０ｒｒｙ的膨胀公式，在此基础上应加强理论研究，以期作为实验的指导依据。
参考文献１］邹新禧．超强吸水荆［Ｍ］第二版北京：化学工业出版社，２００２［２］刘嵩，李磊．［Ｊ］．高分子材料科学与工程．２００ｌ，１７（３）：１１—１４［３］ｓｈｎＪ．ⅡｕｚＪ．［Ｊ］ＰＯＩⅢＪ。
ｍｄ，１９９８，３０（７）：５８５—５８８［４］刘延拣．刘京［Ｊ］高分子通报，１９９４，（９）：１８ｌ—１８５［５］孙克时．李志强．张淑玲．等［Ｊ］．化学与牯合，００００，（３）：１０５一ｌ∞．１２６［６］ｓ明即ｃｈｌＴｌｉｃｄ１ｎｄｕｇｄ幅，ｈｄ．ｗｍｅ十曲Ｂｏｒｂｅｍｏｒｗｇ№｝ｍｋｎＬ抽Ｉ曲．“缸蚰ｄｐＩ小ｄ帅ｍｃｄｍｄｔｌｌｅＩ耐［Ｐ］．ＵＳ６的３７１ｌ，２∞ｌ一１０—１６［７］顾凯，鲍浪［Ｊ］高分子材科科学与工程，１鲫３，９（４）：３６—３９．［８］国勤科技发展有限责任公司，北京改性树脂技术研究所淀粉接枝共聚物及它的制备方法和用途［Ｐ］．ｃＮ１３１７∞４Ａ．２００ｌ—ｌＯ—１７．［９］竺亚斌．浦炳寅［Ｊ］高分子材料科学与工程，１９９９，１５（６）：１６９一１７０．１７５．［１０］中国科学院长春应用化学研究所．室温聚合高吸水树脂的合成方法［Ｐ］ｃＮ１２嗍５Ａ，２００ｌ一０６—２０［１１］郑肜，王鹏，闫杰．等．［Ｊ］现代化工．２∞ｌ。
