载货电梯(5000Kg)设计计算书4.5米

载货电梯设计计算书作者：佚名来源：互联网文章点击数：1607【字体：大中小】1 概述THJ2000/0.5-JXW交流双速载货电梯，按国家电梯标准的要求、设计而成的。

该电梯的曳引机、开门机系统、层门装置、安全钳、限速器、缓冲器、绳头锥套等主要部件及安全部件均采用先进的技术结构，一般零部件也是在原有技术积累的基础上设计的，因此本计算书主要对曳引系统、悬挂装置及安全装置等关键部件进行验证计算。

2 引用标准及参考文献a. GB7588《电梯制造与安装安全规范》；b. GB10058《电梯技术条件》；c. GB10059《电梯试验方法》；d. GB10060《电梯安装验收规范》；e. GB8903《电梯用钢丝绳》；f. JG/T 5072.1《电梯T型导轨》；g. 《机械工程手册》第67篇第8章电梯（机械工程手册编辑委员会编）；h. 《机械技术手册》上册（日本机械学会编）；i. 《电机工程手册》第五卷（机械工程手册电机工程手册编辑委员会编）。

3 主要技术性能参数a. 电梯种类：载货电梯；b. 电梯型号：THJ2000/0.5-JXW；c. 额定载重量：2000kg；d. 额定速度：0.5m/s；e. 轿厢尺寸：1500mm?2700mm?2200mm；f. 开门尺寸：1500mm?2100mm（双折自动门）；g. 曳引比：2:1；h. 拖动方式：交流双速；i. 控制方式：微机集选控制；j. 最大提升高度：30m；k. 最大停层站数：10层；4 曳引系统的计算4.1 电动机功率的计算电梯曳引机的起、制动及正、反转频繁，且负载变化大，工作运行情况复杂，要精确计算电动机功率是很复杂的，根据机械工程手册的推荐，通常按下式计算电动机功率：Pd＝—————102?式中：Pd—电动机功率，kW；KP—电梯平衡系数，根据电梯标准规定Kp在0.40～0.50范围内，取Kp＝0.45；Q—电梯额定载重量，Q＝2000kg；V—电梯额定速度，V＝0.5m/s；?—电梯的机械总效率，?＝0.5～0.55，对于斜齿轮曳引机考虑2：1绕法，机械效率比较高，取?＝0.5；则：(1-0.45)?2000?0.5Pd＝——————————≈10.8kW102?0.54.2 曳引机的选用根据电梯的主要技术参数、曳引电动机的功率等的要求，我们对各种电梯曳引机进行了调研类比，最后确定选用J1.2型曳引机。

XXXX5000/0.5—J交流调频调压调速载货电梯计算书XXXXXXX有限公司目录1.前言2.电梯的主要参数3.传动系统的计算3.1曳引机的选用3.2平衡系数的计算3.3曳引机电动机功率计算3.4曳引机负载转矩计算3.5曳引包角计算3.6放绳角计算3.7轮径比计算3.8曳引机主轴载荷计算3.9额定速度验算3.10曳引力、比压计算3.11悬挂绳安全系数计算3.12钢丝绳端接装置结合处承受负荷计算4.主要结构部件机械强度计算4.1轿厢架计算4.2轿底应力计算4.3轿厢壁、轿门壁、层门壁强度、挠度计算4.4轿顶强度计算4.5绳轮轴强度计算4.6绳头板强度计算4.7机房承重梁计算5.导轨计算5.1轿厢导轨计算5.2对重导轨计算6.安全部件计算6.1缓冲器的计算、选用6.2限速器的计算、选用6.3安全钳的计算、选用7.轿厢有效面积校核8.轿厢通风面积校核9.层门、轿门门扇撞击能量计算10.井道结构受力计算10.1底坑预埋件受力计算10.2层门侧井道壁受力计算10.3机房承重处土建承受力计算10.4机房吊钩受力计算11.井道顶层空间和底坑计算11.1顶层空间计算11.2底坑计算12.电气选型计算（变频器的容量，应急电源容量、接触器、主开关、电缆计算）13. 机械防护的设计和说明14. 轿厢地坎和轿门至井道内表面的距离计算15. 轿顶护栏设计16.轿厢护脚板的安装和尺寸图17.开锁区域的尺寸说明图示18.操作维修区域的空间计算(主机、控制柜、限速器、盘车操作)19.轿厢上行超速保护装置的选型计算（类型、质量范围）20.引用标准和参考资料1.前言本计算书依据GB7588、GB/T10058、GB/T10059、GB10060等有关标准及有关设计手册，对KJDF5000/0.25—J（VVVF）载货电梯的传动系统、主要部件及安全部件的设计、选用进行了计算、校核。

2.电梯的主要参数2.1额定载重量：Q=5000kg2.2空载轿厢重量：P1=1650kg2.3补偿链及随行电缆重量：P2=100 kg（适用于提升高度30m，随行电缆以40m计）2.4额定速度：v=0.25m/s2.5平衡系数：=0.452.6曳引包角：=1802.7绕绳倍率：i=22.8双向限速器型号：XS12B （河北东方机械厂）2.9安全钳型号：AQ5A （河北东方机械厂）2.10轿厢、对重油压缓冲器型号：YH3/80 （河北东方机械厂）2.11钢丝绳规格：16NAT819S+FC1370/1770ZS2.12钢丝绳重量：P3=800kg2.13对重重量：G=3900 kg2.14曳引机型号：YJ300 （常熟市顺达电梯曳引机厂）3.传动系统的计3.1曳引机的选用曳引机选用常熟市顺达电梯曳引机厂产品，曳引机主要参数：规格：YJ300 额定载重：Q=5000 kg 轿厢额定速度：V=0.25m/s 曳引轮直径：D=725 绳槽：16×6转速：985rpm额定转矩：5446.5N ·m 额定功率：18.5kW 悬挂比：2：1 最大轴负荷：22500 kg 曳引机自重：1050 kg 、3.2平衡系数的计算ψ＝（G －P1）/ Q ＝（3900－1650）/5000＝0.45 ∴满足规范要求 3.3曳引机电动机功率计算=13.48kW选用电动机功率：18.5kW 。

o. 各梁几何特性计算：由右图可得上（下）梁及立梁对X轴，Y轴的惯性矩为：(注:上、下梁采用20a号槽钢，立梁采用16a号槽钢，上、下梁各参数相同)J X上梁=6.748*10-5m4J Y上梁=3.565*10-5m4J X立梁=1.328*10-5m4J Y立梁=1.142*10-6m4对应各梁的抗弯模量如下：W X上梁= J X上梁/S max=6.748*10-5/0.1=6.748*10-4 m3W Y上梁= J Y上梁/S max=3.565*10-5/0.1=3.565*10-4 m3W X立梁= J X立梁/S max=1.328*10-5/0.0504=2.635*10-4 m3W Y立梁= J Y立梁/S max=1.142*10-6/0.090=1.269*10-5 m3立梁横截面积A0=2206mm2=2.206*10-3m2.2．轿厢架应力计算 a 上梁.对绕绳比为1:2的情况（见右图）最大 最大弯应力)16968210(N 25109.83000)(37902gl Q)(W M 1max =**+=+=最大正应力25.145(MN)10*6.748*20.51*9.8*6790W 2gl Q)(W σ4上梁n 1max ==+=- σmax <[σ]=80 (MP a )（s σ上梁材料屈服强度） b.下梁下梁同样简化为简支梁,计算载荷的的方法可按如下考虑: 1）.轿厢自重和额定载荷的5/8均布在下梁上 q=[5/8*(Q+P)]g/l2）.平衡链、随行电缆的拉力形成的 集中载荷q 1=2H(λ2+λ3)作用于下梁中部。

M max =ql 2/8+q 1l/4最大正应力:()()()()()MPa 855.8N/m 10855.89.81.51.2182419.80379000364510748.6*221.24q g P Q 645W L W 2M σ2641X O X m ax m ax =*=⎥⎦⎤⎢⎣⎡*+**+*+*=⎥⎦⎤⎢⎣⎡++==- σmax <[σ]=80 (MP a ).八.导轨验算:1.导轨型号T114截面如右图:2.截面几何特性:截面对X-X 轴惯性矩 J XX =179cm 4 截面对Y-Y 轴惯性矩J yy =109cm 4截面对X-X 轴惯性半径 i XX =2.93cm 截面对Y-X 轴惯性半径 i yy =2.29cm 截面对X-X 轴惯性模量 W XX =29.7cm 3 截面对Y-Y 轴惯性模量 W YY =19.1cm 33.参数及许用应力：轿厢尺寸： 宽度B*深度A=2.13*2.76(m) 额定载荷: Q=3000 kg 轿厢自重:P=2350 kg 电缆单位长度重量: 1.2 kg/m (36芯) 曳引绳单位长度重量: 0.60 kg/m 平衡链单位长度重量: 1.40kg/m 轿厢宽度 B=2.13m 上下梁导靴间距 H=3.78m许允应力 ［σ］=140Mpa(Q235安全系数n=1.7) 许允柔度 ［λ］=120 许允挠度 ［y ］=3mm 弹性模量E =2.1*106MPa4.强度校核:a.正常运行工况(见右图)2761.1(N)2.139.83000Bg Q F 1=⋅⋅=⋅⋅=.1.629179102.1482202761.148EJ L F y 63X 311max =⋅⋅⋅⋅=⋅=（mm ） 2.311109102.1482202385.148EJ L F y 63Y 3/22max /=⋅⋅⋅⋅=⋅=（mm ） 827.2311.2629.1y y y 22/22max 21max max =+=+=(mm)[]3y y max =≤（mm ） 结论：安全。

WORD文档下载可编辑THJ3000/0.5-JXW载货电梯设计计算书编制审核批准目录1、传动校验计算---------------------------------------------------------------22、曳引钢丝绳强度校验-------------------------------------------------53、承重梁校验-------------------------------------------------------------------54、240型限速器计算------------------------------------------------------85、滑动导靴的强度验算------------------------------------------------96、导轨校核计算------------------------------------------------------------107、轿厢架的设计计算---------------------------------------------------158、绳头组合强度验算---------------------------------------------------209、反绳轮计算-----------------------------------------------------------------211．传动校验计算本计算是以THJ3000/0.5-JXW载货电梯为依据，电梯的主要技术参数为：额定载重量：Q=3000kg；额定速度：V=0.5m/s；根据这二个参数，选择曳引机型号为J1.1J，其减速比为I=75/2=37.5，曳引轮直径为D=760mm，电动机型号为JTD-560，其功率为19kw，电机为6极/24极双速电机,曳引比为2:1，电机额定转速960r/min。

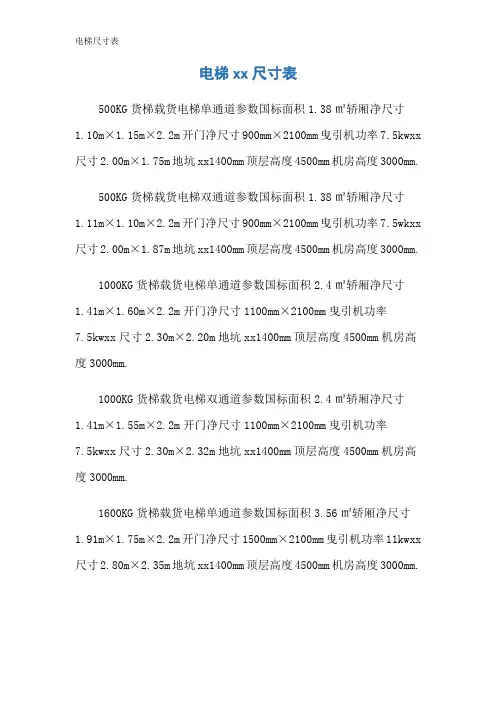

电梯xx尺寸表500KG货梯载货电梯单通道参数国标面积1.38㎡轿厢净尺寸1.10m×1.15m×2.2m开门净尺寸900mm×2100mm曳引机功率7.5kwxx 尺寸2.00m×1.75m地坑xx1400mm顶层高度4500mm机房高度3000mm.500KG货梯载货电梯双通道参数国标面积1.38㎡轿厢净尺寸1.11m×1.10m×2.2m开门净尺寸900mm×2100mm曳引机功率7.5wkxx 尺寸2.00m×1.87m地坑xx1400mm顶层高度4500mm机房高度3000mm.1000KG货梯载货电梯单通道参数国标面积2.4㎡轿厢净尺寸1.41m×1.60m×2.2m开门净尺寸1100mm×2100mm曳引机功率7.5kwxx尺寸2.30m×2.20m地坑xx1400mm顶层高度4500mm机房高度3000mm.1000KG货梯载货电梯双通道参数国标面积2.4㎡轿厢净尺寸1.41m×1.55m×2.2m开门净尺寸1100mm×2100mm曳引机功率7.5kwxx尺寸2.30m×2.32m地坑xx1400mm顶层高度4500mm机房高度3000mm.1600KG货梯载货电梯单通道参数国标面积3.56㎡轿厢净尺寸1.91m×1.75m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kwxx 尺寸2.80m×2.35m地坑xx1400mm顶层高度4500mm机房高度3000mm.1.91m×1.70m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kwxx 尺寸2.80m×2.47m地坑xx1400mm顶层高度4500mm机房高度3000mm.2000KG货梯载货电梯单通道参数国标面积4.2㎡轿厢净尺寸1.91m×2.10m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kwxx 尺寸2.80m×2.70m地坑xx1400mm顶层高度4500mm机房高度3000mm 2000KG货梯载货电梯双通道参数国标面积4.2㎡轿厢净尺寸1.91m×2.05m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kwxx 尺寸2.80m×2.82m地坑xx1400mm顶层高度4500mm机房高度3000mm.3000KG货梯载货电梯单通道参数国标面积5.8㎡轿厢净尺寸2.41m×2.25m×2.2m开门净尺寸1800mm×2100mm曳引机功率15kwxx 尺寸3.45m×2.85m地坑xx1600mm顶层高度4600mm机房高度3000mm.3000KG货梯载货电梯双通道参数国标面积5.8㎡轿厢净尺寸2.41m×2.25m×2.2m开门净尺寸1800mm×2100mm曳引机功率15kwxx 尺寸3.45m×3.02m地坑xx1600mm顶层高度4600mm机房高度3000mm.5000KG货梯载货电梯单通道参数国标面积9.0㎡轿厢净尺寸2.41m×3.55m×2.5m开门净尺寸1800mm×2100mm曳引机功率22kwxx 尺寸3.56m×4.15m地坑xx1600mm顶层高度4600mm机房高度3000mm.2.41m×3.50m×2.5m开门净尺寸1800mm×2100mm曳引机功率22kwxx 尺寸3.56m×4.27m地坑xx1600mm顶层高度4600mm机房高度3000mm.3000KG汽车电梯双通道参数国标面积15㎡轿厢净尺寸2.51m×5.10m×2.5m开门净尺寸2400mm×2400mm曳引机功率22kwxx 尺寸4.00m×5.86m地坑xx1600mm顶层高度4800mm机房高度3000mm.5000KG汽车电梯双通道参数国标面积25㎡轿厢净尺寸2.91m×5.60m×2.5m开门净尺寸2400mm×2400mm曳引机功率22kwxx 尺寸4.36m×6.38m地坑xx1600mm顶层高度4800mm机房高度3000mm.320KG住宅电梯载4人国标面积0.97㎡轿厢净尺寸1.13m×0.92m×2.2m开门净尺寸700mm×2000mm曳引机功率2.5kwxx 尺寸1.70m×1.60m地坑xx1400mm顶层高度3800mm机房高度2500mm.400KG住宅电梯载5人国标面积1.17㎡轿厢净尺寸1.13m×1.02m×2.2m开门净尺寸700mm×2000mm曳引机功率3.3kwxx 尺寸1.70m×1.70m地坑xx1400mm顶层高度3800mm机房高度2500mm.630KG住宅电梯载8人国标面积1.66㎡轿厢净尺寸1.23m×1.22m×2.2m开门净尺寸800mm×2000mm曳引机功率4.5kwxx 尺寸1.80m×1.95m地坑xx1400mm顶层高度3800mm机房高度2500mm.800KG住宅电梯载10人国标面积2.00㎡轿厢净尺寸1.43m×1.42m×2.3m开门净尺寸800mm×2000mm曳引机功率5.5kwxx 尺寸1.85m×2.00m地坑xx1400mm顶层高度4500mm机房高度3000mm.1000KG住宅电梯载13人国标面积2.4㎡轿厢净尺寸1.7m×1.42m×2.3m开门净尺寸900mm×2000mm曳引机功率6.7kwxx 尺寸2.15m×2.20m地坑xx1400mm顶层高度4500mm机房高度3000mm.1600KG住宅电梯载21人国标面积3.56㎡轿厢净尺寸1.93m×1.82m×2.3m开门净尺寸1100mm×2000mm曳引机功率18.5kwxx尺寸2.50m×2.55m地坑xx1400mm顶层高度4500mm机房高度3000mm.800KG观光电梯载10人国标面积2.00㎡轿厢净尺寸1.25m×1.64m×2.3m开门净尺寸800mm×2000mm曳引机功率5.5kwxx 尺寸2.35m×2.18m地坑xx2000mm顶层高度5000mm机房高度3000mm.1000KG观光电梯载13人国标面积2.4㎡轿厢净尺寸1.35m×1.84m×2.3m开门净尺寸900mm×2000mm曳引机功率6kwxx尺寸2.60m×2.38m地坑xx2000mm顶层高度5000mm机房高度3000mm.1600KG观光电梯载21人国标面积3.56㎡轿厢净尺寸1.60m×2.34m×2.3m开门净尺寸1100mm×2000mm曳引机功率17.5kwxx尺寸2.50m×2.55m地坑xx2000mm顶层高度5200mm机房高度3000mm.1600KG病床电梯单通道国标面积3.56㎡轿厢净尺寸1.43m×2.35m×2.3m开门净尺寸1200mm×2100mm曳引机功率19kwxx 尺寸2.40m×2.95m地坑xx1600mm顶层高度4500mm.1600KG病床电梯双通道国标面积3.56㎡轿厢净尺寸1.43m×2.20m×2.3m开门净尺寸1200mm×2100mm功率19KW.xx尺寸2.40m×2.96m地坑xx1600mm顶层高度4500mm机房高度3000mm.。

THF5000/0.5-JXW-VVVF目录一井道顶层净高及底坑尺寸二电梯主要参数三传动系统1.电动机功率计算2.曳引机主要参数3.选用校准四曳引绳安全计算五悬挂绳轮直径与绳径比值计算六曳引条件计算七比压计算八正常工况下导轨应力,变形计算九安全钳动作时,导轨应力计算十轿厢架计算十一缓冲的校核十二限速的校核十三安全钳的校核十四轿厢通风面积和轿厢面积计算十五承重大梁的校核十六底坑地板受力的计算一 井道顶层净高及底坑尺寸井道顶层净高4500mm 及底坑尺寸1700mm 缓冲器安全距离200mm ～350mm 取300mm 提升高度4.5m1. 井道顶层空间计算:单位(mm)OH=H+H1+H2+H3+35V2OH=2450+300+175+1000+35x0.52OH=3664＜4500mm所以井道顶层净高4500mm 满足要求。

OH-顶层高度 H-轿厢高(2500mm) H1-安全距离(300mm) H2-缓冲距离175mm V-速度(0.5米/秒)H3-轿厢投影部分与井道顶最底部分的水平面之间的自由垂直距离(1000+35V 2mm)2.井道底坑空间计算:单位(mm)P=L1+H1+H2+L3P=650+300+175+500P=1625＜1700mm所以井道底坑深度1700mm满足要求。

P-底坑深度 L1-轿底与安全钳拉杆距离(650mm)H1-安全距离(300mm) H2-缓冲距离(175mm)L3-底坑底与轿厢最底部件之间的自由垂直距离(500mm)二电梯的主要参数1.电梯主要技术参数:(1) 额定速度: V=0.5m/s(2) 额定载重量: Q=5000㎏(3) 轿厢自重: G=3500㎏(4) 曳引比: i1=2:1(5) 曳引轮直径: D=Ф760mm(6) 电梯传动总效率: η=0.80(7) 钢丝绳直径‵根数: d.Z=Ф16mmx6(根)(8) 电梯平衡系数: Ψ=0.40～0.5(设0.45)(9) 电梯提升高度: H=4.5m(10) 补偿链直径‵根数: d1.Z=Ф16×1(11) 曳引绳提升高度总重量: G1=q1ZHi1=0.939x6x4.5x2=50.706㎏(12) 平衡补偿链重量: G2= q2ZH=6.65×4.5×1=29.925㎏(13) 电缆重量: G3= q3H=1.02x4.5÷2=2.925㎏(14) 对重重量: W= G+KQ=3500+0.45x5000=5750㎏三、传动系统1.电动机功率的计算N=QV(1-Ψ)/102η式中:N-功率V-曳引轮节径线速度(m/s)Ψ-电梯平衡系数η-电梯机械传动总效率∴N=5000×0.5(1-0.45)/(102×0.80)=16.825Kw 选用电动机功率为22 Kw2.曳引机的主要参数选用宁波欣达产品型号:YJ336A-III曳引机自重:1450㎏主轴最大静态载荷:9000㎏电动机功率:22Kw电动机转速:976r/min曳引轮直径: Ф760mm曳引钢丝绳:6×Ф16 mm减速比:75：23.选用校核(1)主轴最大静载载荷校核Σp=(G+G1+G2+G3+W+Q)/i1Σp=(3500+50.706+0+2.925+5750+5000)/2Σp=7152㎏则Σpk=KΣp=1.1×7152=7867㎏<9000㎏其中:G为轿厢以额定载重量停靠在最低层站时,曳引轮水平面上轿厢一侧的曳引轮的静拉力。

XR-500H/5000-0.5-XH 汽车电梯设计计算书编制：校核：批准：上海席尔诺电梯有限公司2005.10目录一.序言二.电梯主要技术参数三.传动系统计算：3.1 传动系统示意图3.2 电动机功率计算3.3 曳引机主要参数3.4 曳引绳安全系数计算3.5 曳引力计算3.6 曳引轮径校核四. 曳引机验算校核五. 轿厢架计算六. 轿厢架联接螺栓强度校核七. 滑轮轴弯曲应力计算八. 导轨验款算九. 搁机大梁选用校核十. 安全部件的选用校核十一. 引用标准和参数资料一.本计算中依据GBT588，GB10059和GB10060等国家标准及相关技术资料，对交流信号按钮控制调速汽车电梯的传动系统中的主要构件和安全部件进行了设计计算和选型校核。

二.电梯主要技术参数：1.额定载重量Q=5000Kg2.空载轿厢自重P=5300Kg3.额定速度sδ5.0m/=4.平衡系数5.0ϕ=5.曳引方式2：16.随行电缆Kg=P20017.限速器型号XSR115-09 宁波申菱8.缓冲器型号聚氯酯缓冲器ZDA-A-14 沈阳祺盛9.上行保护器(夹绳器2：1) 0×250 宁波奥德普10.安全钳型号RB106 无锡南方11.站层数2层2站12.曳引钢丝绳规格：8 ×19S+NF-16-1500(双)右绕13.轿厢尺寸3000×6000×2400mm三.传动系统计算3.1 传动系统示意图在P49页中3.2 电动机功率计算KW i QV N 6.13245.0102)5.01(5.05000.102)1(=⨯⨯-⨯=-=ηϕ 选用电机22KW式中：N-功率V-曳引轮节径线速度(m/s)Ψ-电梯平衡系数η-电梯机械传动效率i-钢丝绳绕绳倍率3.3 曳引机的主要技术参数：型号规格 210驱动方式 交流双速额定速度 0.5m/s额定载重量 5000Kg电动机功率 22KW/5KW额定转速 925/210 r/min电动机电流 48*44 A减速比 65/2曳引比 2：1曳引轮节径 Ø660mm曳引轮槽数 6曳引绳直径 Ø16mm3.4 曳引绳安全系数计算：新标准规定，悬挂绳的许用安全系数，应按GB7588-03附录N 方法计算。

电梯XX尺寸表500KG货梯载货电梯单通道参数国标面积1.38川轿厢净尺寸1.10m x 1.15m x2.开门净尺寸900mn K 2100mm曳引机功率7.5kwxx尺寸2.00m x 1.75n地坑xx1400mm 顶层高度4500mm 机房高度3000mm.500KG货梯载货电梯双通道参数国标面积1.38川轿厢净尺寸1.11m x 1.10m x2.2开门净尺寸900mrX< 2100mm曳引机功率7.5wkxx尺寸2.00m x 1.87n地坑xx1400mm 顶层高度4500mm 机房高度3000mm.1000KG货梯载货电梯单通道参数国标面积2.4川轿厢净尺寸1.41m x 1.60m x2.2开门净尺寸1100mmx 2100mm曳引机功率7.5kwxx尺寸2.30m x 2.20n地坑xx1400mm 顶层高度4500mm 机房高度3000mm.1000KG货梯载货电梯双通道参数国标面积2.4川轿厢净尺寸1.41m x 1.55m x2.2开门净尺寸1100mmx 2100mm曳引机功率7.5kwxx尺寸2.30m x 2.32n地坑xx1400mm 顶层高度4500mm 机房高度3000mm.1600KG货梯载货电梯单通道参数国标面积3.56川轿厢净尺寸1.91m x 1.75m x2.2开门净尺寸1500mmx 2100mm曳引机功率11kwxx尺寸2.80m x2.35n地坑xx1400mm 顶层高度4500mm 机房高度3000mm.1600KG货梯载货电梯双通道参数国标面积3.56川轿厢净尺寸1.91m x 1.70m x2.2开门净尺寸1500mmx 2100mm曳引机功率11kwxx尺寸2.80m x 2.47n地坑xx1400mm 顶层高度4500mm 机房高度3000mm.2000KG货梯载货电梯单通道参数国标面积4.2川轿厢净尺寸1.91m x2.10m x 2.2开门净尺寸1500mmx 2100mm曳引机功率11kwxx尺寸2.80m x 2.70n地坑xx1400mm 顶层高度4500mm 机房高度3000mm2000KG货梯载货电梯双通道参数国标面积4.2川轿厢净尺寸1.91m x2.05m x 2.2开门净尺寸1500mmx 2100mm曳引机功率11kwxx尺寸2.80m x 2.82n地坑xx1400mm 顶层高度4500mm 机房高度3000mm.3000KG货梯载货电梯单通道参数国标面积5.8川轿厢净尺寸2.41m x 2.25m X 2.开门净尺寸1800mrr K 2100mm曳引机功率15kwxx尺寸3.45m x 2.85r地坑xx1600mm 顶层高度4600mm 机房高度3000mm.3000KG货梯载货电梯双通道参数国标面积5.8川轿厢净尺寸2.41m x 2.25m X 2.开门净尺寸1800mr X 2100mm曳引机功率15kwxx尺寸3.45m x 3.02r地坑xx1600mm 顶层高度4600mm 机房高度3000mm.5000KG货梯载货电梯单通道参数国标面积9.0川轿厢净尺寸2.41m x3.55m X 2.开门净尺寸1800mn X 2100mm曳引机功率22kwxx尺寸3.56m x4.15n地坑xx1600mm 顶层高度4600mm 机房高度3000mm.5000KG货梯载货电梯双通道参数国标面积9.0川轿厢净尺寸2.41m x3.50m x 2.开门净尺寸1800mm x 2100mm曳引机功率22kwxx尺寸3.56m x4.27r地坑xx1600mm 顶层高度4600mm 机房高度3000mm.3000KG汽车电梯双通道参数国标面积15川轿厢净尺寸2.51m x 5.10m x 2.5m 开门净尺寸2400m x 2400mm曳引机功率22kwxx尺寸4.00m x 5.86m地坑xx1600mm 顶层高度4800mm机房高度3000mm.5000KG汽车电梯双通道参数国标面积25川轿厢净尺寸2.91m x 5.60m x 2.5m 开门净尺寸2400m x 2400mm曳引机功率22kwxx尺寸4.36m x 6.38m地坑xx1600mm 顶层高度4800mm机房高度3000mm.320KG住宅电梯载4人国标面积0.97川轿厢净尺寸1.13m x 0.92m x 2.2ft 门净尺寸700mr x 2000mm曳引机功率2.5kwxx尺寸1.70m x 1.60m地坑xx1400mm顶层高度3800mm机房高度2500mm.400KG住宅电梯载5人国标面积1.17川轿厢净尺寸1.13m x 1.02m x 2.2ft 门净尺寸700mr x 2000mm曳引机功率3.3kwxx尺寸1.70m x 1.70m地坑xx1400mm顶层高度3800mm机房高度2500mm.630KG住宅电梯载8人国标面积1.66川轿厢净尺寸1.23m x 1.22m x 2.2ft 门净尺寸800mr x 2000mm曳引机功率4.5kwxx尺寸1.80m x 1.95m地坑xx1400mm顶层高度3800mm机房高度2500mm.800KG住宅电梯载10人国标面积2.00川轿厢净尺寸1.43m x 1.42m x 2.开n 门净尺寸800mr X 2000mm曳引机功率5.5kwxx尺寸1.85m x 2.00m地坑xx1400mm顶层高度4500mm机房高度3000mm.1000KG住宅电梯载13人国标面积2.4川轿厢净尺寸1.7m x 1.42m x 2.3ft 门净尺寸900mr x 2000mm曳引机功率6.7kwxx尺寸2.15m x 2.20m地坑xx1400mm顶层高度4500mm机房高度3000mm.1600KG住宅电梯载21人国标面积3.56川轿厢净尺寸1.93m x 1.82m x 2.3m 开门净尺寸1100m x 2000mm曳引机功率18.5kwxx尺寸2.50m x 2.55m地坑xx1400mm 顶层高度4500mm机房高度3000mm.800KG观光电梯载10人国标面积2.00川轿厢净尺寸1.25m x 1.64m x 2.3fr 门净尺寸800mr x 2000mm曳引机功率5.5kwxx尺寸2.35m x 2.18m地坑xx2000mm顶层高度5000mm机房高度3000mm.1000KG观光电梯载13人国标面积2.4川轿厢净尺寸1.35m x 1.84m x 2.3fr 门净尺寸900mr x 2000mm 曳引机功率6kwxx 尺寸2.60m x 2.38m地坑xx2000mm 顶层高度5000mm机房高度3000mm.1600KG观光电梯载21人国标面积3.56川轿厢净尺寸1.60m x 2.34m x 2.3m 开门净尺寸1100m x 2000mm曳引机功率17.5kwxx尺寸2.50m x 2.55m地坑xx2000mm 顶层高度5200mm机房高度3000mm.1600KG病床电梯单通道国标面积3.56川轿厢净尺寸1.43m x 2.35m x 2.3fr 门净尺寸1200m x 2100mm曳引机功率19kwxx尺寸2.40m x 2.95m地坑xx1600mm 顶层高度4500mm.1600KG病床电梯双通道国标面积3.56川轿厢净尺寸1.43m x 2.20m x 2.3fr 门净尺寸1200m x 2100mm 功率19KW.xx尺寸 2.40m x 2.96m地坑xx1600mm 顶层高度4500mm机房高度3000mm.。

设计计算书电梯种类：载货电梯；额定载荷：2000Kg；额定速度：0.5米/秒；提升高度：26米；编制：审核：安徽博士电梯有限公司目录第一章曳引条件计算第二章曳引钢丝绳安全系数计算第三章导轨弯曲应力计算第四章轿厢面积及通风面积计算第五章底坑地板受力的计算第六章缓冲器选型计算第七章安全钳的选择第八章限速器用钢丝绳安全系数核算第一章曳引条件计算电梯种类：载货电梯；额定载重量：2000Kg；电梯额定速度：0.5米/秒；提升高度：15米；其它参数：轿箱理论重量：P=1785kg对重理论重量：Mcwt=2785kg钢丝绳的倍率: r=2钢丝绳根数: n=5根钢丝绳每延米重量: q=0.728kg/m钢丝绳直径: d=Ф13mm随行电缆每延米重量：q2=1.02 kg/m轿箱侧与导轨滑动摩擦系数：f1=0.03对重侧与导轨滑动摩擦系数：f2=0.04曳引轮直径: D曳=Ф610mm返绳轮直径: D返=0曳引包角: α=180°曳引轮曳引槽角: γ=30°切口角: β=96.5°D返/ d绳=520/13=40≥40根据GB7588-2003，曳引应满足下列条件：T1/T2≤e fa 用于轿厢装载和紧急制动工况T1/T2≥e fa 用于轿厢滞留工况（对重压在缓冲器上，曳引机向上方旋转）f=4μ(cosγ/2-sinβ/2)/(π-β-γ-sinβ+ sinγ)=0.1946式中：T1/T2——曳引轮两边曳引绳中较大静拉力和较小静拉力之比；f——当量摩擦系数a——钢丝绳在绳轮上的包角a＝180°（3.141593）γ——槽的角度值γ＝30°β——下部切口角度值β＝96.5°μ——摩擦系数装载工况μ＝0.1则：e fa＝1.679紧急制动工况μ＝0.1/(1+ν/10) =0.09524ν——轿厢额定速度下对应的绳速ν＝1m/s则：e fa＝1.8429轿厢滞留工况μ＝0.2则：e fa＝2.6048a) 当载有125%额定载荷的轿厢位于最低层站时：(装载工况)T1= (P+1.25Q) g /r+H×q×n×g +f1×(P+1.25Q) ×g/r=(1785+2500) ×9.8/2+15×0.58×5×9.8+0.03×(1785+2500)×9.8/2=22052.7(N)T2=Mcwt×g/r - f2×Mcwt×g/r=2785×9.8/2 -0.04×2785×9.8/2=13100.6(N)T1/T2=1.67≤1.679(装载工况下：e fa＝1.679)故：满足曳引条件b) 当载有125%额定载荷的轿厢位于最高层站时：(装载工况)T1= (P+1.25Q+H/2×q2) g /r- f1×(P+1.25Q) ×g/r=(1785+2500+15/2×1.02)×9.8/2-0.03×4285×9.8/2=21033.985-629.895=20404.09(N)T2=Mcwt×g/r+H×q×n×g+ f2×Mcwt×g/r=2785×9.8/2+15×0.57×5×9.8+0.04×2785×9.8/2=14611.31(N)T1/T2=1.396≤1.679 (装载工况下：e fa＝1.679)故：满足曳引条件c) 当载有额定载荷的轿厢位于最低层站时的紧急制动：(紧急制动工况)制动减速度a=0.5m/s2导向轮重量m＝0kg滑轮重量m＝140kg1/2Jω2 =1/2m dp V2J=1/2mR2r=4V=ωRm dp=1/2m=70kgm Pcar=70kgT1= (P+Q)(g+a) /r+ H×q×n×(g+r×a)+ H×q×n×a(r2-2r)/2 +3×m Pcar×2×0.5- f1×(P+Q) ×g/r=(1785+2000)(9.8+0.5)/2+15×0.57×5×(9.8+2×0.5)+15×0.57×5×0.5(22-2×2)/2+3×70×6×0.5- 0.03×(1785+2000) ×9.8/2=19492.75+461.7+0+630-556.4=20028(N)T2= Mcwt (g-a)/r +f2×Mcwt ×g/r-3×m Pcwt×2×0.5=2785×(9.8-0.5)/2+0.04×2785×9.8/2-70×6×0.5=13286(N)T1/T2=1.507≤1.8429 (紧急制动工况下：e fa＝1.8429)故：满足曳引条件d) 当空轿厢位于最高层站时的紧急制动：(紧急制动工况)T1= (P+H/2×q2)(g-a) /r +f1×P×g/r-3×m Pcar×2×0.5=(1785+15/2×1.02)×(9.8-0.5)/2+0.03×1785×9.8/2-70×6×0.5=8388.2 (N)T2=Mcwt(g+a)/r+H×q×n×(g+r×a)+H×q×n×a(r2-2r)/2+ m Pcwt×6×0.5-f2×Mcwt ×g/r=2785× (9.8+0.5)/2+15×0.57×5×(9.8+2×0.5)+15×0.57×5×0.5(22-2×2)/2+70×6×0.5-0.04×2785×9.8/2=14342.75+461.7+0+210-545.86=14468.59(N)T2/T1=1.724≤1.8429 (紧急制动工况下：e fa＝1.8429)故：满足曳引条件e) 当轿厢空载而对重压在缓冲器上，曳引机向上方旋转时：(轿厢滞留工况)T1= (P +H/2×q2)g /r=(1785+15/2×1.02)×9.8 /2=8783.98(N)T2= H×q×n×g=15×0.57×5×9.8=418.95(N)T1/T2=20.97≥2.6048(轿厢滞留工况下：e fa＝2.6048)故：满足曳引条件第二章曳引钢丝绳安全系数计算根据GB7588——2003标准中第九章第二款的规定，对于三根或三根以上钢丝绳的曳引驱动电梯，其悬挂绳的安全系数应不小于12，其中安全系数是指装有额定载荷的轿厢停靠在最低层站时，一根绳的最小破断负荷（N）与这根钢丝绳所受最大力（N）之间的比值。

TQJ5000/0.5——JXVF交流变频集选控制汽车电梯设计计算书目录1. 技术参数及说明…… ………………………………()2. 传动系统分析……………………………………… ()3. 结构分析……………………………………………()4. 外购件选型计算………………………………………()5. 电气系统…………………………………………………()6. 参考文献………………………………………………（）7. 附图①. 井道顶层和底坑空间计算示意图;②. 轿厢与对重水平距离图;③. 悬挂比和绕绳方式示意图;④. 对重运行区域防护简图;⑤. 电梯润滑点示意图;⑥. 轿顶防护栏杠简图;⑦. 轿门护脚板安装和尺寸图;⑧. 门板悬挂装置和导向装置图;⑨. 门刀与门锁闭合图.1、技术参数及说明1.1 计算说明本计算书对总体设计和本企业自行设计的部件进行设计计算分析。

凡选用的外购件仅作选型计算，校核其是否满足要求，不作详细分析。

1.2 主要技术性能参数额定载重量：Q 0 = 5000kg额定速度：V 0 = 0.5 m/s曳引比：i1 = 2:1轿厢外尺寸：2770×5578mm轿厢内尺寸：2700×5280mm轿厢侧总质量：G = 5590kg平衡系数：K = 0.45对重质量：W = 7866kg钢丝绳：6×Φ16，线密度g 1 = 0.92 kg/m，提升高度16.1m其余参数见TQ5000A电梯总体布置图。

2、传动系统分析2.1 曳引功率计算：曳引机功率应大于或等于：N=(1-K)Q。

V。

(1)102Ση式中，平衡系数：K=0.45传动总效率：∑η= 0.55将上述数据代入（1）式N = （1-0.45）×5000×0.5/（102×0.55）= 24.51 kW2.2 曳引机选型（1）已知，传动功率N = 24.51kW，V 0 = 0.5 m/s选用南洋电梯机械厂生产型号为YJVF50A的交流变频调速曳引机，有关技术参数如下：功率：N 0 = 25kW转速：n 0 = 920 r·p·m减速比：i 2 = 75:2曳引轮节径：D = 750mm采用钢丝绳：6×Φ16曳引速度：V 0 = 0.5 m/s槽形角：β = 100°(曳引轮上的带切口的绳槽的切口角）2.3 曳引速度验算：实际曳引速度：V = π*D*n o60i1*i2 (2)将YJVF50A曳引机有关参数代入（2）式：v = π×0.75×92060×2(75/2)=0.481 m/s根据GB10058-1997《电梯技术条件》中，第3.3.1条款的要求，电源为额定电压等条件情况下，运行速度不得大于额定速度的105%，且不小于额定速度的92%VV0= 0.4810.5 =0.962= 96.2%满足GB10058-1997要求。

XXXX5000/0.5—J交流调频调压调速载货电梯计算书XXXXXXX目录1.前言2.电梯的主要参数3.传动系统的计算3.1曳引机的选用3.2平衡系数的计算3.3曳引机电动机功率计算3.4曳引机负载转矩计算3.5曳引包角计算3.6放绳角计算3.7轮径比计算3.8曳引机主轴载荷计算3.9额定速度验算3.10曳引力、比压计算3.11悬挂绳安全系数计算3.12钢丝绳端接装置结合处承受负荷计算4.主要结构部件机械强度计算4.1轿厢架计算4.2轿底应力计算4.3轿厢壁、轿门壁、层门壁强度、挠度计算4.4轿顶强度计算4.5绳轮轴强度计算4.6绳头板强度计算4.7机房承重梁计算5.导轨计算5.1轿厢导轨计算5.2对重导轨计算6.安全部件计算6.1缓冲器的计算、选用6.2限速器的计算、选用6.3安全钳的计算、选用7.轿厢有效面积校核8.轿厢通风面积校核9.层门、轿门门扇撞击能量计算10.井道结构受力计算10.1底坑预埋件受力计算10.2层门侧井道壁受力计算10.3机房承重处土建承受力计算10.4机房吊钩受力计算11.井道顶层空间和底坑计算11.1顶层空间计算11.2底坑计算12. 电气选型计算（变频器的容量，应急电源容量、接触器、主开关、电缆计算）13. 机械防护的设计和说明14. 轿厢地坎和轿门至井道表面的距离计算15. 轿顶护栏设计16.轿厢护脚板的安装和尺寸图17.开锁区域的尺寸说明图示18.操作维修区域的空间计算(主机、控制柜、限速器、盘车操作)19.轿厢上行超速保护装置的选型计算（类型、质量围）20.引用标准和参考资料1.前言本计算书依据GB7588、GB/T10058、GB/T10059、GB10060等有关标准及有关设计手册，对KJDF5000/0.25—J（VVVF）载货电梯的传动系统、主要部件及安全部件的设计、选用进行了计算、校核。

2.电梯的主要参数2.1额定载重量：Q=5000kg2.2空载轿厢重量：P1=1650kg2.3补偿链及随行电缆重量：P2=100 kg（适用于提升高度30m，随行电缆以40m 计）2.4额定速度：v=0.25m/s2.5平衡系数：ϕ=0.452.6曳引包角：α=180︒2.7绕绳倍率：i=22.8双向限速器型号：XS12B （机械厂）2.9安全钳型号：AQ5A （机械厂）2.10轿厢、对重油压缓冲器型号：YH3/80 （机械厂）2.11钢丝绳规格：16NAT8⨯19S+FC1370/1770ZS2.12钢丝绳重量：P3=800kg2.13对重重量：G=3900 kg2.14曳引机型号：YJ300 （常熟市顺达电梯曳引机厂）3.传动系统的计3.1曳引机的选用曳引机选用常熟市顺达电梯曳引机厂产品，曳引机主要参数： 规格：YJ300 额定载重：Q=5000 kg 轿厢额定速度：V=0.25m/s 曳引轮直径：D=725 绳槽：Φ16×6 转速：985rpm额定转矩：5446.5N ·m 额定功率：18.5kW 悬挂比：2：1最大轴负荷：22500 kg 曳引机自重：1050 kg 、3.2平衡系数的计算ψ＝（G －P1）/ Q ＝（3900－1650）/5000＝0.45 ∴满足规要求 3.3曳引机电动机功率计算=13.48kW选用电动机功率：18.5kW 。

载货电梯（5000Kg）设计计算书4.5米THF5000/0.5-JXW-VVVF目录一井道顶层净高及底坑尺寸二电梯主要参数三传动系统1.电动机功率计算2.曳引机主要参数3.选用校准四曳引绳安全计算五悬挂绳轮直径与绳径比值计算六曳引条件计算七比压计算八正常工况下导轨应力,变形计算九安全钳动作时,导轨应力计算十轿厢架计算十一缓冲的校核十二限速的校核十三安全钳的校核十四轿厢通风面积和轿厢面积计算十五承重大梁的校核十六底坑地板受力的计算一井道顶层净高及底坑尺寸井道顶层净高4500mm 及底坑尺寸1700mm 缓冲器安全距离200mm ～350mm 取300mm 提升高度4.5m1. 井道顶层空间计算:单位(mm)OH=H+H1+H2+H3+35V2OH=2450+300+175+1000+35x0.52OH=3664＜4500mm所以井道顶层净高4500mm 满足要求。

OH-顶层高度 H-轿厢高(2500mm) H1-安全距离(300mm) H2-缓冲距离175mm V-速度(0.5米/秒)H3-轿厢投影部分与井道顶最底部分的水平面之间的自由垂直距离(1000+35V 2mm)2. 井道底坑空间计算:单位(mm)P=L1+H1+H2+L3P=650+300+175+500P=1625＜1700mm所以井道底坑深度1700mm满足要求。

P-底坑深度 L1-轿底与安全钳拉杆距离(650mm)H1-安全距离(300mm) H2-缓冲距离(175mm)L3-底坑底与轿厢最底部件之间的自由垂直距离(500mm) 二电梯的主要参数1.电梯主要技术参数:(1) 额定速度: V=0.5m/s(2) 额定载重量: Q=5000㎏(3) 轿厢自重: G=3500㎏(4) 曳引比: i1=2:1(5) 曳引轮直径: D=Ф760mm(6) 电梯传动总效率: η=0.80(7) 钢丝绳直径‵根数: d.Z=Ф16mmx6(根)(8) 电梯平衡系数: Ψ=0.40～0.5(设0.45)(9) 电梯提升高度: H=4.5m(10) 补偿链直径‵根数: d1.Z=Ф16×1(11) 曳引绳提升高度总重量: G1=q1ZHi1=0.939x6x4.5x2=50.706㎏(12) 平衡补偿链重量: G2= q2ZH=6.65×4.5×1=29.925㎏(13) 电缆重量: G3= q3H=1.02x4.5÷2=2.925㎏(14) 对重重量: W= G+KQ=3500+0.45x5000=5750㎏三、传动系统1.电动机功率的计算N=QV(1-Ψ)/102η式中:N-功率V-曳引轮节径线速度(m/s)Ψ-电梯平衡系数η-电梯机械传动总效率∴N=5000×0.5(1-0.45)/(102×0.80)=16.825Kw 选用电动机功率为22 Kw2.曳引机的主要参数选用宁波欣达产品型号:YJ336A-III曳引机自重:1450㎏主轴最大静态载荷:9000㎏电动机功率:22Kw电动机转速:976r/min曳引轮直径: Ф760mm曳引钢丝绳:6×Ф16 mm减速比:75：23.选用校核(1)主轴最大静载载荷校核Σp=(G+G1+G2+G3+W+Q)/i1Σp=(3500+50.706+0+2.925+5750+5000)/2Σp=7152㎏则Σpk=KΣp=1.1×7152=7867㎏<9000㎏其中:G为轿厢以额定载重量停靠在最低层站时,曳引轮水平面上轿厢一侧的曳引轮的静拉力。

电梯井道尺寸表500KG货梯载货电梯单通道参数国标面积1.38㎡轿厢净尺寸1。

10m×1。

15m×2。

2m开门净尺寸900mm×2100mm曳引机功率7.5kw井道尺寸 2.00m×1.75m地坑深度1400mm顶层高度4500mm机房高度3000mm。

500KG货梯载货电梯双通道参数国标面积1。

38㎡轿厢净尺寸1。

11m×1.10m×2。

2m开门净尺寸900mm×2100mm曳引机功率7.5wk井道尺寸 2.00m×1.87m地坑深度1400mm顶层高度4500mm机房高度3000mm.1000KG货梯载货电梯单通道参数国标面积2.4㎡轿厢净尺寸1。

41m×1.60m×2。

2m开门净尺寸1100mm×2100mm曳引机功率7.5kw井道尺寸 2.30m×2.20m地坑深度1400mm顶层高度4500mm机房高度3000mm.1000KG货梯载货电梯双通道参数国标面积2.4㎡轿厢净尺寸1。

41m×1.55m×2.2m开门净尺寸1100mm×2100mm曳引机功率7.5kw井道尺寸 2.30m×2。

32m地坑深度1400mm顶层高度4500mm机房高度3000mm.1600KG货梯载货电梯单通道参数国标面积3。

56㎡轿厢净尺寸1.91m×1.75m×2。

2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.35m地坑深度1400mm顶层高度4500mm 机房高度3000mm.1600KG货梯载货电梯双通道参数国标面积3。

56㎡轿厢净尺寸1.91m×1.70m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.47m地坑深度1400mm顶层高度4500mm 机房高度3000mm。

NKF2000/0.5—JX 载货电梯设计计算书 §1.电梯主要技术参数根据上述参数,可算得G —对重重量 （㎏）G= P+φQ=1600+0.44*2000=2480 ㎏ W 1—曳引钢丝绳重量 （㎏）W 1= P 1*H*n= 0.586*18*5=52.8 ㎏ W 2—随行电缆重量 （㎏）W 2= ρ2*H 2*n =1.5* 182 *2=27 ㎏§2.曳引系统计算曳引系统计算主要包括:曳引电机功率计算、曳引力计算、曳引钢丝绳安全系数 计算及制动力矩计算等 一.曳引电机功率计算1.按照静功率计算：N= QV （1-φ）102*ηKW式中：η—电梯机械传动总效率 η=0.5N= 2000*0.5*（1-0.44）102*0.5=10.98 KW2.曳引机选取按照: Q=2000㎏ V= 0.5 m/s r=2:1 N=10.98 KW选用货梯曳引机: 型号:大众200 （常熟市电梯曳引机厂） 电机功率: 11 KW 额定速度: 1390 r/min 减速比: 41:1曳引轮直径: D=530-5*φ13 绳轮槽形: β=96.50r=300二.曳引力计算计算方法：按照GB7588-2003标准有 关规定及附录M 的要求和公式进行计算曳引传动见右图1. 曳引轮φ5302. 对重滑轮φ6103. 对重4. 轿厢5. 轿厢滑轮φ5206. 随行电缆 1.当量摩擦系数f 及e f μ 半元槽和带切口的半元槽 f= μ4（cosr/2-sin β/2）π-β-r-sin β+sinr式中: μ—摩擦系数f= μ4（cos 302 -sin 96.52）π-96.5180 π-30180 π-sin96.50+sin300=1.99799 μ2. 轿厢装载工况轿厢装有125%额定载荷,位于井道最低层站,曳引轮两边曳引绳中的较大静拉力与较小静拉力之比 T 1/T 2≤e f α轿厢侧: T 1= P+1.25Qr+W 1= 12（1600+1.25*2000）+52.8=2102.8 ㎏ 对重侧: T 2= Gr=24802=1240 ㎏ T 1T 2= 2102.81240=1.6958 T 1/T 2< e f α= 1.87327 （许可）3.紧急制动工况:1/ 空载轿厢以额定速度上行,接近最高层站时紧急制动工况: T 2/T 1≤e f α轿厢侧：T 1= P+W 2r （g n -a ）- 2m 轮1a+FR 1rN式中：a —减速度 a= 0.5 m/s2m 轮1—轿顶轮转动惯量J/R 2的折算重量 ㎏ 轿顶轮：φ520㎜ 重量：88㎏ J 轮1= 12 mR 2= 12 88*R 2=44R 2折算质量：m 轮1= J 轮1/R 2=44 ㎏FR 1—井道上的摩擦力（轿厢侧）FR 1=2*f*gn*p （x p +y p ）L式中：P —轿厢自重+随行电缆 1540+27=1567 ㎏x p —轿厢自重的重心位置与悬挂点X 方向的偏移量x p =70mmy p —轿厢自重的重心位置与悬挂点Y 方向的偏移量y p =0f —导靴与导靴（钢与尼龙）的摩擦系数 μ=0.3 L —轿厢上、下导靴之间的距离 L=3900㎜FR 1= 2*0.3*9.81*1567*（70+0）3900=165.55 NT 1= 1600+272 （9.81-0.5）-2*44*0.5+165.552 =7612.48 N对重侧：T 2= G r （g n +a ）+W 1（g n +r*a ）+m 轮2*a- FR 2r式中：m 轮2—对重架滑轮惯量J/R 2的折算质量 ㎏对重滑轮φ610 重量92㎏J 轮2= 12 *m*R 2= 12*90* R 2= 46㎏折算质量: m 轮2= J 轮2R2 =46㎏FR 2—井道上的摩擦力（对重侧） FR 2=2*f*gn*G （x G +y G ）LN式中：x G —对重水平断面上的偏心在宽度方向为5％x G = 5100 *1135=56.75㎜y G —为深度方向的10％ y G =140*10％=14㎜L —对重架上、下两导靴之间的距离 L=3500㎜FR 2= 2*0.3*2480*9.81（56.75+14）3500 =295.07 NT 2= 24802（9.81+0.5）+52.8（9.81+2*0.5）+46*0.5-295.072= 13230.633 N T 2T 1= 13230.6337612.48=1.73802 T 2/T 1< e f α= 1.76937 （许可） 2/ 额定载荷轿厢以额定速度下行接近最低层站时紧急制动工况 T 1/T 2≤e f α轿厢侧:T 1= (P+Q)r （g n +a ）+W 1（g n +ra ）+2m 轮1*a- FR 1 r=1600+20002*（9.81+0.5）+52.8*（9.81+2*0.5）+2*44*0.5- 165.552= 19089.993 N对重侧：T 2= G r （g n -a ）- m 轮2*a+ FR 2r=24802*（9.81-0.5）-46*0.5+295.072= 11668.935 N T 1T 2 = 19089.99311668.935= 1.63597 T 1/T 2< e f α= 1.76937 （许可）4.轿厢滞留工况轿厢空载,对重压在缓冲器上，曳引机向上方向旋转工况 T 1/T 2≥e f α轿厢侧: T 1= P+W 2r*gn= 1600+272 *9.81= 7980.435 ㎏对重侧: T 2= W 1*gn=52.8*9.81=517.968 ㎏T 1T 2 = 7980.435517.968=15.407 T 1T 2> e f α= 3.52915 （曳引绳在轮槽中打滑） （许可）5.曳引力计算结果:经过上述计算得出NKF2000/0.5-JX 载货电梯的曳引力在下列工况下，都能得到保证 1/ 轿厢装载工况装有125%额定载荷轿厢位于最低层站,曳引轮两边曳引绳中的静拉力之比T 1/T 2<e f α2/ 紧急制动工况i/空载轿厢以额定速度上行,接近最高层站时,紧急制动 T 2/T 1<e f αii/额定载荷轿厢以额定速度下行,接近最低层站时紧急制动 T 1/T 2<e f α3/ 轿厢滞留工况轿厢空载时,对重压在缓冲器上,曳引机向上方向旋转T 1与T 2的静态比值T 1/T 2>e f α即曳引绳在轮槽中打滑 三.曳引钢丝绳安全系数计算 1.曳引轮、轿顶轮、对重滑轮曳引轮 D t d = φ530φ13 = 40.77 ≥40轿顶轮 D d = 52013= 40 ≥40对重滑轮 D 对d = 61013 = 46.9 ≥40 （许可）2.安全系数fs= nT kT 1≥｛fs ｝式中:T k —单根钢丝绳的最小破断力采用8*19S-NF Φ13 T k =74.3 KN n —钢丝绳根数 n=5T 1—额定载荷轿厢,停靠最低层站时,轿厢侧曳引绳上的静拉力 N ｛fs ｝—钢丝绳的最小许用的安全系数fs= 5*74.3*1000｛12（1600+2000）+52.8｝*9.81= 20.443. 许用安全系数｛fs ｝1/ 滑轮的等效数量 N V =N t +N p式中:N t —曳引轮的等效数量半元切口槽 β=96.50查得 N t =7.65 N p —导向轮的等效数量N p =K p （N ps +4N pr ）N ps —引起简单弯折的滑轮数量 N ps =2 N pr —引起反向弯折的滑轮数量 N pr =0K p =（D t D p）4N p =（530520）4*（2+0）=2.16N v = 7.65+2.16=9.81由D t /d r = 53013 =40.77 和 N v = 9.81 查N 1图得出最小安全系数｛fs ｝=18.5fs=20.44 >｛fs ｝ （许可）四.制动力矩计算按照最不利工况,即125 %额定载荷轿厢下行至最低层站时紧急制停工况计算 1. 静力矩计算M S = ｛（1.25-φ）Q r +W 1｝*g n *D 12i*η式中: M S —静力矩 NmD 1—曳引轮节径 D 1=0.53m i —减速箱传动比 i =41/1 η—与制动工况有关的传动系统机械效率 η= η1*η2*η3η1—绳丝钢系统效率 r=2:1 η1= 0.94 η2—曳引轮效率 η2= 0.98η3—反向力传递情况下的机械效率 η3= 0.92 η= 0.94*0.98*0.92=0.8475 取η= 0.85M S =｛(1.25-0.44)*20002+52.8｝*9.81*0.532*41/1*0.85= 46.5 Nm2.动力矩计算M dM d =J ε Nm式中:J —转化到制动轴上主要运行零件的转动惯量 ㎏m2ε—制动轮的角加速度 rad/s1/ 转动惯量J=J 1+J 2+J 3式中:J 1—电机转子、制动轮及蜗杆的转动惯量 J 1=0.35 ㎏㎡J 2—曳引轮、滑轮转化到制动轴上的转动惯量 J 2=0.1 ㎏m 2J 3—轿厢与对重运行另件转化到高速轴上的转动惯量 J 3= 2P+1.25Q+φQ r *（D 12i ）2*η=2*1600+1.25*2000+0.44*20002*（0.532*41/1）2*0.85= 0.117J= 0.35+0.1+0.117=0.567 ㎏m 22/ 角减速度ε= 2πn60t B式中：n —电动机制动前瞬时转速 n= 1390 r/mint b —制定时间 S t b = v a式中: a —制动减速度,取1.2倍最小允许值 a=0.6 m/s2v —轿厢初速度 v=0.5 m/st b = 0.50.6= 0.833 Sε= 2π*139060*0.833=174.68 rad/S 23/ 动力矩M d= 0.567*174.68=99.04 ㎏m3.制动力矩M=M S+M d= 46.5+99.04=145.54 Nm4.曳引机制动力矩校核电机额定功率N=11kw 电机额定转速n=1390 r/min电动机输出轴转矩:M=9550*N ηM出= 9550*111390=75.58 Nm为了安全起见,曳引机出厂时设定制动器抱闸时所产生的制动力矩M制为电动机轴输出转矩的2倍M制＜2M出=2*75.58=151.16 NmM制＜M =145.54 Nm （许可）§3.曳引机承重梁计算一.机房平面布置示意图二.计算依据按照英国BS5655-6《电梯选型安装实用规程》标准的有关规定进行校核计算三. 研究对象—承载较大载荷的A梁（按照最大跨距计算）F P 2=3836.96㎏ 1.计算参数额定载荷： Q=2000 ㎏轿厢自重： P=1600 ㎏ 对 重： G=2480 ㎏曳引机、机架重量： P 曳=1000 ㎏Q 2.外载荷2768.51㎏ P 1=2*｛12*185340（P+Q+W 1）｝780.96㎏ = 185340（1600+2000+52.8）=1987.55㎏A B P 2=2*｛12*185340（P+Q+W 1+G ）+12P 曳｝3056㎏ = 185340（1600+2000+52.8+2480）+ 100024661.9㎏ = 3836.96㎏M M 2=302425.185㎏㎝ P 3=2*(12*7901220*G)= 7901220*2480=1605.9㎏M 1=153652.305 M 3=221441.185㎏㎝3. A 梁的强度计算N A = 13200（1987.55*2645+3836.96*740+1605.9*475）=2768.51 ㎏N B = 13200（1987.55*555+3836.96*2460+1605.9*2725）=4661.90 ㎏（Σni=7430.41㎏=Σpi=7430.41㎏）M 1= 2768.51*55.5=153652.305 ㎏㎝M 2=153652.305+780.96*190.5=302425.185 ㎏㎝ M 3= 302425.185-3056*26.5=221441.185 ㎏㎝ M 4= 221441.185-4661.9*47.5=0.935≈0 ㎏㎝ 选用工字钢28a#I X =7114.14 cm4W X =508.15 cm3σmax = M max W X = 302425.185508.15=595.15 ㎏/cm2ns= σs σ = 2350595.15 =3.954.A 梁承载后的挠度计算S 1= 1255.5*153652.305=4263851.46㎏㎝2S 2= 12(153652.305+302425.18)*190.5M 2=302425.185㎏㎝ =43441380.45㎏㎝2S 3=12(302425.185+221441.85)*26.5 M 1=6941238.21㎏㎝24= 12221441.85*47.5=5259242.94㎏㎝2梯形重心e = h(a+2b)3(a+b)（a ＜b ）e x1=190.5（153652.305+2*302425.185）3（153652.305+302425.185）=105.61e x2=26.5（221441.85+2*302425.185）3（221441.85+302425.185）s 2=43441380.45㎏㎝2=13.93s 1 2Rfa=1320（4263851.46*283+43441280.45*158.89+6941238.21*45.6+5259243.94 *31.67）=26850473.82㎏Rfb= 1320（4263851.46*37+43441380.45*161.11+6941238.21*274.4+5259243.94*288.33）= 33055240.24㎏㎝2（ΣR f =59905714.06㎏㎝2=ΣS=59905714.06㎏㎝2）求f max 的作用点M f =-R fa （55.5+X ）+ 55.52M 1（18.5+X ）+ M 1X* X 2 + 12（M 2-M 1）X 190.5* X X3= -55.5 R fa - R fa X+27.55 M 1X+27.55*18.5 M 1+ M 12 X 2+ M 2-M 11143 X3M f = M 2-M 11143 X 3+M 12 X 2+（27.55M 1-R fa ）X+509.675 M 1-55.5 R fadM f dX = 3(M 2-M 1)1143X 2+M 1X+（27.55M 1- R fa ）= 0 3(302425.185-153652.305)1143 X 2+ 153652.305X+27.55*153652.305-26850473.82 = 0390.48 X 2+153652.305 X-22617352.82 = 0X= -153652.305± 153652.3052+4*390.48*22617352.822*390.48X 1=114.108 X 2＜0（不适合）求f maxMf max = 302425.185-153652.3051143*114.1083+ 153652.3052*114.1082+（2755*153652.305-26850473.82）114.108+509.675*153652.305-55.5 *26850473.82 = -60㎏㎝3f max = M max EJ = -27989977602*106*7114.14 = -0.197㎝ ｛f ｝= 11500 L= 3201500= 0.213㎝f max ＜｛f ｝ （许可）最大挠度f max =0.197㎝发生在距A 端55.5+114.108=169.61㎝ 处§4.轿厢架计算 一. 计算方法NKF2000/0.5-JX 载货电梯轿厢架是轿厢部分的主要受力杆件,它由上梁、下梁、直梁以及联接它们的若干紧固件组成,上梁、下梁、直梁皆采用型钢制成，本节计算方法，依照美国国家标准ANSI/ASME A17.1-1981《电梯、杂物梯、自动扶梯及自动人行道安全规范》有关条例和计算公式进行为了简化计算，按照规范将上梁和下梁均看作简支梁其中上梁的载荷为电梯的额定载荷轿厢自重（包括附件，补偿装置，随行电缆的重量之和，上梁须进行强度和刚度计算）下梁的作用载荷为，假定5/8的额定载荷和轿厢自重的总和均布在下梁上，再加上补偿装置和随行电缆重量的总和集中作用于下梁中央，下梁须要进行强度和刚度计算外，还需要非正常工况下轿厢碰撞缓冲器所引起的应力校核计算直梁须进行强度、细长比和惯性矩的校核计算二.基本参数和代号Q—额定载重量 Q=2000 ㎏P—轿厢自重 P=1600 ㎏Q2—随行电缆重量 Q2=27 ㎏l—上、下梁的跨度 l=2076 ㎝W X—对X轴的截面抗弯系数上梁W X=191.4 ㎝3｛工20｝下梁W X=116.8 ㎝3 ｛工16｝J X—对X轴的惯性矩上梁J X=1913.7 ㎝4下梁J X =934.5 ㎝4E—材料弹性模量 E= 2*106㎏/㎝2｛σ｝—许用应力上、下梁｛σ｝= 878.8 ㎏/㎝2直梁｛σ｝= 1054.6 ㎏/㎝2｛Y｝—上、下梁的许可挠度｛Y｝= l/960=0.216 ㎝三、轿厢架计算P+Q+Q2P+Q+Q21.上梁由二根工20并列组成1/ 最大应力M max = P+Q+Q 22 *aσmax = M max W X = P+Q+Q 22W X*a= 1600+2000+272*2*191.4*47.8= 226.45 ㎏/㎝2σmax <｛σ｝= 878.8 ㎏/㎝2（许可） 2/ 最大挠度y maxy max = 12 (P+Q+Q 2)*a*l 224EJ ｛3-4(a l)2｝= 12 (1600+2000+27)*47.8*207.6224*2*106*2*1913.7 ｛3-4(47.8207.6 )2｝= 0.057 ㎝ y max <｛y ｝= 0.216 ㎝ （许可）鉴于计算得出:上梁的强度与刚度为足够2.下梁：由二根工16并列而成1/ 载荷均布载荷：q=5/8(P+Q)l q=5/8（1600+2000）207.6 =10.84 ㎏/㎝集中载荷:Q 2=27㎏ 2/ 最大应力σmaxM max = M 1max + M 2max = ql 28 +Q 2l4= 10.84*207.628 +27*207.64=59798.77 ㎏㎝σmax = M max W x = 597798.772*116.8= 255.99 ㎏/㎝2σmax ＜｛σ｝=878.8 ㎏/㎝2（许可）3/ 最大挠度y maxy max =y 1+ y 2= 5ql 4384EJ + Q 2l348EJ= 5*10.84*207.64384*2*106*934.5*2 + 27*207.6348*2*106*934.5*2= 0.0715 ㎝y max <｛y ｝= 0.216 ㎝ （许可）4/ 非正常工况（即电梯失控,轿厢碰撞缓冲器所引起的应力）б= （P+Q ）l 04W xб= （1600+2000）*207.64*2*116.8=799.83 ㎏/㎝2б<｛б｝=878.8 ㎏/㎝2（许可）鉴上计算得出:下梁的强度、刚度以及在非正常工况下(轿厢碰撞缓冲器所引起的应力均能满足要求)3.直梁 采用工16 1/ 强度校核由拉伸和弯曲引起轿架直梁的总应力σmax σmax = QBL 32HW Y + P+Q+Q 22F㎏/㎝2式中： B —轿厢内净宽度 B= 200 ㎝L —直梁的自由高度 L= 292.5 ㎝ H —上下两导靴的距离 H= 390 ㎝2F —直梁截面积 F= 25.15 ㎝2 W Y —直梁对Y 轴的截面抗弯系数 W Y = 17.55 ㎝3 J Y —直梁Y 轴的惯性矩 J Y = 83.4 ㎝4R Y —直梁对Y 轴的惯性半径 R Y =1.82㎝ ｛λ｝—直梁许用的细长比 ｛λ｝= 160σmax = 2000*200*292.532*390*17.55 +1600+2000+272*25.15=606.3㎏㎝2σmax ＜｛σ｝=1054.6㎏/㎝2（许可）2/ 直梁的细长比校核直梁两侧有直拉杆,其连接点的位置,设置于从底部算起≤2/3L 处,拉杆顶部固定于轿厢下梁,直梁的允许细长比｛λ｝=160 ｛λ｝= L R = 292.51.82=160.71λ≈160 （许可）3/ 惯性矩校核I Y= QBL3144EH㎝4= 2000*200*292.53144*2.1*106*390= 84.88 ㎝4△=J Y-J YJ Y=84.88-83.483.4= 0.018＜3％（许可）鉴上计算得出:直梁的强度、细长比、惯性矩匀能满足要求§5.轿厢导轨验算一.电梯主要技术参数（见P1第一节电梯主要技术参数）二.载荷分布情况及符号说明1.载荷分布情况2.符号说明Dx —x 方向轿厢尺寸，(即轿厢深度) Dx=2400㎜ Dy —y 方向轿厢尺寸，(即轿厢宽度) Dy=2000㎜ Xc.Yc —轿厢中心相对导轨直角坐标系的坐标 Xc=0 Yc=0 Xs.Ys —悬挂点S 相对导轨直角坐标系的坐标 Xs=0 Ys=0 Xp.Yp —轿厢重心P 相对导轨直角坐标系的坐标 Xp=70 Yp=0 X Q .Y Q —额定载荷质量中心相对导轨直角坐标系的坐标工况Ⅰ :X Q = Dx8 =300 Y Q =0工况Ⅱ :X Q =0 Y Q =Dy8=250X 1.Y 1—轿门1的坐标位置 X 1= 1200 Y 1=0 X 2.Y 2—轿门2的坐标位置 X 2= -1200 Y 2=0 h —轿厢导轨上下之间距离 h= 3900 ㎜ l —导轨支架间的最大距离 l= 1600 ㎜ n —导轨根数 n=2三.导轨截面的几何特性NKF2000/0.5-JX 载货电梯轿厢导轨选用T90（一对） 导轨材料的抗拉强度 R m =370 Mpa 其截面的几何特性:四.安全钳动作1.弯曲应力由导向力引起的Y 轴上的弯曲应力F x = k 1g n （Q XQ +P XP ）nh M Y = 3*F x *l 16 σY = M YW Y由导向力引起的X 轴上的弯曲应力F y = k 1g n （Q yQ +P yP ）n/2*h M X = 3*F y *l 16 σX = M XW X式中: F x —X 轴上的作用力 N F y —Y 轴上的作用力 NQ —额定载重量 ㎏ Q=2000 ㎏P —轿厢自重和随行电缆重量的和 ㎏ P=1627 ㎏ W X —导轨X 轴上的截面抗弯模量 ㎜3W X =20.8*103㎜3W Y —导轨Y 轴上的截面 ㎜3W Y =11.4*103㎜3l —导轨支架的最大距离 ㎜ l=1800 ㎜ h —轿厢导靴上下之间距离 ㎜ h=3900 ㎜ k 1—安全钳动作冲击系数 k 1=5 g n —自由落体加速度 m/s 2g n = 9.81m/s 2M X —X 轴上的弯曲力矩 N mm M Y —Y 轴承的弯曲力矩 N mm σX —X 轴上的弯曲应力 N/mm 2 σY —Y 轴上的弯曲应力 N/mm 2n —导轨数量 n= 21/ 第一种工况Y 轴上:F X = 5*9.81(2000*300+1600*70)2*3900= 4477.38 NM Y = 3*4477.38 *160016 =1343215.39 N ㎜бY = 1343215.3911.4*103 =117.83 N/㎜2X 轴上:F X = 5*9.81(2000*0+1600*0)2/2*3900= 0M X = 0 бX = 02/ 第二种工况Y 轴上:F X = 5*9.81(2000*0+1600*70)2*3900= 704.31 NM Y = 3*704.31*160016 = 211293 NmбY = 21129311.4*103 = 18.53 N/㎜2X 轴上:F X = 5*9.81(2000*250+1600*0)2/2*3900= 6288.46 NM X = 3*6288.46*160016= 1886538.46 N ㎜бX = 1886538.4620.8*103 = 90.7 N/㎜22.压弯应力F k = k 1g n （P+Q ）n σk = (F k +k 3*M) w A式中：k 3—附加部件冲击系数 k 3=1.2M —附加装置作用于一根导轨上的力 M= 0 A — 导轨横截面积 A= 17*102mm 2 w —w 值 λ= l k iλ—细长比l k —压弯长度 l k = l=1600 ㎜ i —最小巡转半径 i= 1.74*10 ㎜λ= 16001.74*10 = 91.95查表得w=1.74F K = 5*9.81(1600+2000)2 = 88290 Nσk = (88290+0)*1.7417*102= 90.37 N/mm 2 3.复合应力弯曲应力σm = σx +σy ≤｛σ｝弯曲和压缩σ= σm +F k + k 3MA ≤｛σ｝压弯和弯曲σc = σk +0.9σm ≤｛σ｝式中:｛σ｝——安全钳动作许用应力 ｛σ｝= 205 Mpa1/ 第一种工况σm = 0+117.83=117.83 N/mm 2 <｛σ｝ σ= 117.83 + 88290+017*102 =169.77 N/mm 2<｛σ｝σc = 90.37+0.9*117.83=196.42 N/mm 2 <｛σ｝ （许可）2/ 第二种工况σm = 90.7+18.53=109.23 N/mm 2 <｛σ｝ σ=109.23+88290+017*102 =161.16 N/mm 2<｛σ｝σc =90.37+0.9*109.23=188.67 N/mm 2 <｛σ｝ （许可）4.翼缘弯曲σF = 1.85Fx C2≤σ 式中:C —导轨X 轴向最小宽度C=9㎜1/第一种工况σF = 1.85*4477.3892= 102.26 N/㎜2<｛σ｝ 2/第二种工况σF = 1.85*704.3192=16.09 N/㎜2<｛σ｝ （许可） 5.挠度δx = 0.7* F x l 348EJ y ≤｛δ｝ δy = 0.7* F y l348EJ x≤｛δ｝式中:｛δ｝—允许变形挠度 ｛σ｝=5mm 1/ 第一种工况δX = 0.7*4477.38*1600348*2*105*51.5*104 =2.6㎜ <｛δ｝δY =02/ 第二种工况δX = 0.7*704.31*1600348*2*105*51.5*104 = 0.41 ㎜ <｛δ｝ δY = 0.7*6288.46*1600348*2*105*101.2*104 = 1.86 ㎜ <｛δ｝ （许可） 五.正常使用运行1.弯曲应力由导向力引起的Y 轴上的弯曲应力：F x = k 2g n (QX Q +PX P )nh M Y = 3F x l 16 σy = M YW Y由导向力引起的X 轴上的弯曲应力F x = k 2g n (QY Q +PY P )n/2*h M X = 3F Y l 16 σX = M XW X式中k 2—正常使用运行的冲击系数 k2=1.2 1/ 第一种工况Y 轴上:F x = 1.2*9.81*（2000*300+1600*70）2*3900 =1074.57 NM y = 3*1074.57*160016 = 322371.69 N ㎜σy = 322371.6911.4*103 =28.28 N/mm 2X 轴上:F Y = 1.2*9.81*（2000*0+1600*0）2/2*3900 = 0M x = 0 σx = 02/ 第二种工况Y 轴上:F x = 1.2*9.81*（2000*0+1600*70）2*3900 =169.03 NM y = 3*169.03*160016 =50710.15 N ㎜σy = 50710.1511.4*103 =4.45 N/mm 2X 轴上:F Y = 1.2*9.81*（2000*250+1600*0）2/2*3900 =1509.23 NMX = 3*1509.23*160016 = 452769.23 N ㎜σX = 452769.2320.8*103 = 21.77 N /㎜22.压弯应力正常作用运行工况,不发生压弯情况3.复合应力弯曲应力 σm = σx +σy ≤｛σ｝弯曲与压缩 σ= σm + k 3M A ＜｛σ｝式中｛σ｝—正常使用许用应力 ｛σ｝=165Mpa 1/ 第一种工况:σm = 0+28.28=28.28 N/㎜2＜｛σ｝σ=σm +0=28.28 N/㎜2＜｛σ｝2/ 第二种工况σm =21.77+4.45=26.22 N/㎜2＜｛σ｝σ=26.22+0=26.22 N/㎜2 ＜｛σ｝（许可）4.翼缘弯曲σF = 1.85F xC 2 ≤｛σ｝1/ 第一种工况σF = 1.85*1074.5792 = 24.5 N/mm 2 <｛σ｝2/ 第二种工况σF = 1.85*169.0392 = 3.86 <｛σ｝5.挠度δx = 0.7*F x l 348EI y ≤｛δ｝ δx = 0.7*F y l348EI X≤｛δ｝ 1/ 第一种工况δx = 0.7*1074*1600348*2*105*51.5*104 = 0.62 mm <｛σ｝δy = 02/ 第二种工况:δx = 0.7*169.03*1600348*2*105*51.5*104 = 0.01 mm <｛σ｝ δY = 0.7*1509.23*1600348*2*105*101.2*104 = 0.45 mm <｛σ｝ （许可） 六.正常使用装卸载1.弯曲应力由导向力引起的Y 轴上的弯曲应力F x = g n PX P +F S X 12h M Y = 3F x l 16 σy = M YW Y由导向力引起的X 轴上的弯曲应力F Y = g n PY P +F S Y 1h M X = 3F Y l 16 σX = M XW X式中:F S —作用于轿厢入口地坎上的力F S =0.4gnQ N1/ 第一种工况F X = 9.81*1600*70+0.4*9.81*2000*12002*3900 =1348.25NM Y = 3*1348.25*160016 =404473.85σY = 404473.8511.4*103 =35.48 N/mmF Y = 9.81*1600*0+0.4*9.81*2000*03900 =0M X =0 σX =02/ 第二种工况:与第一种工况相同2.压弯应力正常作用,装卸载工况,不发生压弯情况3.复合应力σm = σX +σy=0+35.48=35.48 N/㎜2 ＜｛σ｝σ=σm +k 3M A=σm +0=35.48 N/㎜2＜｛σ｝=165 Mpa （许可）4.翼缘弯曲σF = 1.85*F x C 2 ≤｛σ｝ σF = 1.85*1348.2592 =24.97 N/mm 2 <｛σ｝ （许可） 5.挠度δx = 0.7*F x l 348EI y ≤｛δ｝ δy = 0.7*F Y l 348EI X≤｛δ｝ ｛δ｝—许可挠度 δ=5㎜δx = 0.7*1348.25*1600348*2*105*51.5*104 = 0.782 mm δy = 0 （许可）七.验算结论本电梯的轿厢导轨选用二根T90导轨,在“安全钳动作”、“正常使用运行”和“正常使用装卸载”三种工况下，经过以上计算得出导轨的强度和刚度均能满足要求。

前续 5吨电梯计算书 一10.2层门侧井道壁受力计算1. 预留门洞上方应为钢筋混凝土墙或设置钢筋混凝土过梁（过梁高≥350），以固定层门装置（用膨胀螺栓），钢筋混凝土墙或过梁厚度不应小于120mm ，其耐压强度应不低于24MPa 。

2. 技术参数：（1) 门距：宽×高=1600×2250； （2) 型式：旁开门； （3) 层门自重：ΣP=70kg ； （4) 层门装置自重：ΣP=100kg ； （5) 膨胀螺栓规格及数量：2—M12； （6) 层门装置、层门重心位置离墙距离：L=60mm（7) 层门装置固定架螺栓离支架上平面距离：l=78mm 3. 膨胀螺栓受力计算： 允许承受拉力：N 1=10101N 剪力：N 2=7257N式中：F 1——每只膨胀螺栓所受拉力，N ； F 2——每只膨胀螺栓所受剪力，N ； 膨胀螺栓强度满足NN ln L g M F n1010177.64011<=⋅⋅⋅=∑NN ngM F n72578332<=⋅=∑4.若预留门洞上方为非混凝土结构，须作特殊处理，其强度应不低于上述要求。

10.3机房承重处土建承受力计算1.土建图标定值：R1=387200NR2=312500NP1=180000NP2=120000N2.计算值：r1=150877Nr2=125000.Np1=69230 Np2=40000N3.安全系数：n a=R1/r1=2.6n b=R2/r2=2.5n c=P1/p1=2.6n d=P2/p2=3土建承重满足10.4机房吊钩受力计算机房吊钩允许受力标定值：[F]=3000kg实际受力：F=1880kg<[F]=3000kg吊钩受力满足1.井道顶层空间和底坑计算11.1顶层空间计算顶层高：4300mm底坑深：1650mm轿厢尺寸：1930×2530×2300轿厢、对重缓冲距：350 mm缓冲器行程：80 mm1.当对重完全压在它的缓冲器上时：①轿厢导轨长度应能提供不小于0.1+0.035V2（m）的进一步制导行程。

XXXX5000/0.5—J交流调频调压调速载货电梯计算书XXXXXXX有限公司目录1.前言2.电梯的主要参数3.传动系统的计算3.1曳引机的选用3.2平衡系数的计算3.3曳引机电动机功率计算3.4曳引机负载转矩计算3.5曳引包角计算3.6放绳角计算3.7轮径比计算3.8曳引机主轴载荷计算3.9额定速度验算3.10曳引力、比压计算3.11悬挂绳安全系数计算3.12钢丝绳端接装置结合处承受负荷计算4.主要结构部件机械强度计算4.1轿厢架计算4.2轿底应力计算4.3轿厢壁、轿门壁、层门壁强度、挠度计算4.4轿顶强度计算4.5绳轮轴强度计算4.6绳头板强度计算4.7机房承重梁计算5.导轨计算5.1轿厢导轨计算5.2对重导轨计算6.安全部件计算6.1缓冲器的计算、选用6.2限速器的计算、选用6.3安全钳的计算、选用7.轿厢有效面积校核8.轿厢通风面积校核9.层门、轿门门扇撞击能量计算10.井道结构受力计算10.1底坑预埋件受力计算10.2层门侧井道壁受力计算10.3机房承重处土建承受力计算10.4机房吊钩受力计算11.井道顶层空间和底坑计算11.1顶层空间计算11.2底坑计算12.电气选型计算（变频器的容量，应急电源容量、接触器、主开关、电缆计算）13. 机械防护的设计和说明14. 轿厢地坎和轿门至井道内表面的距离计算15. 轿顶护栏设计16.轿厢护脚板的安装和尺寸图17.开锁区域的尺寸说明图示18.操作维修区域的空间计算(主机、控制柜、限速器、盘车操作)19.轿厢上行超速保护装置的选型计算（类型、质量范围）20.引用标准和参考资料1.前言本计算书依据GB7588、GB/T10058、GB/T10059、GB10060等有关标准及有关设计手册，对KJDF5000/0.25—J（VVVF）载货电梯的传动系统、主要部件及安全部件的设计、选用进行了计算、校核。

2.电梯的主要参数2.1额定载重量：Q=5000kg2.2空载轿厢重量：P1=1650kg2.3补偿链及随行电缆重量：P2=100 kg（适用于提升高度30m，随行电缆以40m计）2.4额定速度：v=0.25m/s2.5平衡系数：ϕ=0.452.6曳引包角：α=180︒2.7绕绳倍率：i=22.8双向限速器型号：XS12B （河北东方机械厂）2.9安全钳型号：AQ5A （河北东方机械厂）2.10轿厢、对重油压缓冲器型号：YH3/80 （河北东方机械厂）2.11钢丝绳规格：16NAT8⨯19S+FC1370/1770ZS2.12钢丝绳重量：P3=800kg2.13对重重量：G=3900 kg2.14曳引机型号：YJ300 （常熟市顺达电梯曳引机厂）3.传动系统的计3.1曳引机的选用曳引机选用常熟市顺达电梯曳引机厂产品，曳引机主要参数：规格：YJ300 额定载重：Q=5000 kg 轿厢额定速度：V=0.25m/s 曳引轮直径：D=725 绳槽：Φ16×6 转速：985rpm额定转矩：5446.5N ·m 额定功率：18.5kW 悬挂比：2：1 最大轴负荷：22500 kg 曳引机自重：1050 kg 、3.2平衡系数的计算ψ＝（G －P1）/ Q ＝（3900－1650）/5000＝0.45 ∴满足规范要求 3.3曳引机电动机功率计算=13.48kW选用电动机功率：18.5kW 。

5吨货梯5000KG载货电梯技术参数序号内容规格及参数1 名称载货电梯2 型号THJ5000/0.5-JXW3 台数台4 停站数层站门5 额定重量5000㎏6 额定速度0.5m/s7 井道平面尺寸 3.56m(W)×4.27m(D)具体见图纸8 井道总高具体见图纸9 提升高度具体见图纸10 顶层净高4.8m11 底坑深度-1.6m12 机房机房顶置13 机房尺寸具体见图纸14 开门尺寸1.80m(W)×2.40m(H)15 轿厢外尺寸具体见图纸16 轿厢内尺寸2.41m(W)×3.50m(D)× 2.5m(H)17 控制方式PLC控制18 驱动方式交流双速或变频（VVVF）驱动19 制作标准GB7588－2003《电梯制造与安全规范》和GB10058-88《电梯技术条件》20 开门方式旁开两扇自动门（变频门机）门控装制安全触板或红外线光幕21 电源要求动力电源:AC 380V 3相50HZ 独立地线照明电源:AC220V单相50HZ22 对重块新型混合水泥23 门套标准小门套24 厅外召唤器不锈钢面板25 轿厢内部（标准型）标准: 轿厢壁板: 发纹不锈钢装饰；地板:花纹钢板；照明:日光型；通风：风扇；不锈钢面板操纵箱。
