三相多功能电能表

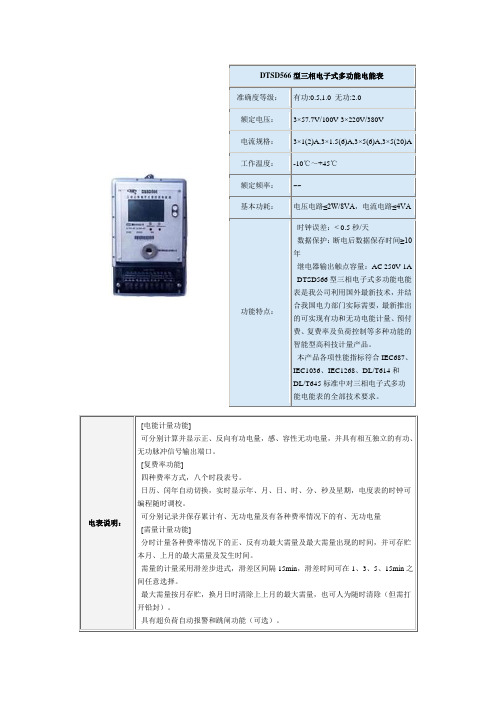

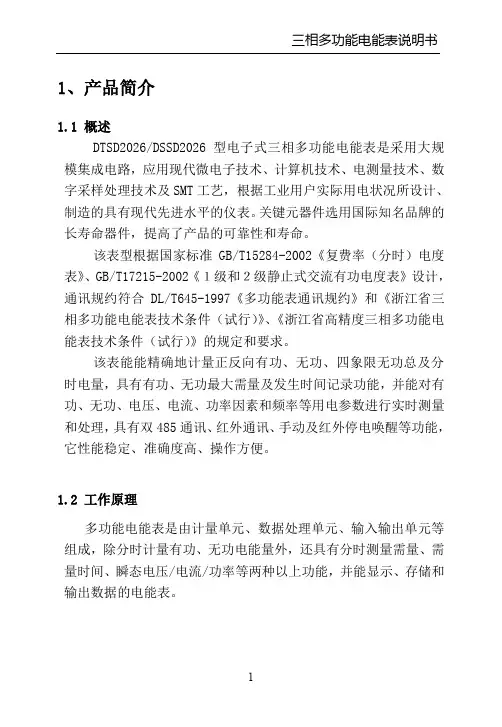

三相多功能电能表 DTSD(DSSD)1945用户手册一．概述DTSD1945/DSSD1945型三相电子式多功能电能表是一种智能型电能计量产品，采用国家有关电能表标准设计和制造，本产品采用大规模专用集成电路和SMT 生产工艺，具有精度高、稳定性好、实用性强、操作方便等特点，可准确对各电参量进行测量与计算，电能精度达0.5级。

完全符合GB/T 17883-1999《0.2S 级和0.5S 级静止式交流有功电度表》、GB/T 17882-1999《2级和3级静止式交流无功电度表》、DL/T 614-1997《多功能电能表》和GB/T 15284-2002《多费率电表特殊要求》，通讯规约符合DL/T 645-1997《多功能电能表通讯规约》。

该型表采用大屏幕液晶显示总有功电度、总峰有功电度、总平有功电度、总谷有功电度、总无功电度，电流、电压、有功功率、无功功率等电参量。

使用于发电厂、变电站以及各类企事业单位的有功、无功、电能计量。

二．工作原理本产品由电能芯片+微处理器方案，采用三相供电方式，并在任一单相供电情况下能正常工作。

电能表工作时，电压、电流经取样电路分别取样后，送入专用电能芯片进行处理，并转化为数字信号送到MCU 进行计算。

由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善。

MCU 用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时有功电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。

其原理框图如下：电 源I I I V A V B V C三．主要技术参数四、基本功能1．电能计量功能计量正反向有功和感性、容性无功电能。

2．分时计费本电能表为四费率分时电能表，四种费率称为：尖、峰、平、谷（设置时分别对应为0、1、2、3）。

DSSD188S/DTSD188S说明书一、产品简介概述DSSD188S/DTSD188S型三相电子式多功能电能表是采纳大规模集成电路，应用数字采样处置技术及SMT工艺，依照工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。

DSSD188S/DTSD188S型三相电子式多功能电能表性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》、GB/T 17883-1999《级和级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》国家标准对多功能电能表的各项技术要求，其通信符合DL/T 645-1997《多功能电能表通信规约》的要求。

DSSD188S/DTSD188S型三相电子式多功能电能表可精准计量各个方向的有功无功电量、需量、瞬时量，电能表还记录失压、失流、电流不平稳、电压合格率、编程记录、开盖记录等大量数据。

DSSD188S/DTSD188S型三相电子式多功能电能表具有独立的双485通信口和红外通信口、有手动及红外停电唤醒、负荷曲线记录、三相全失压电流检测等功能。

该表采纳了数据校验技术，大大提高了数据的靠得住性和平安性。

电能表的电源采纳线性电源加高效率稳压模块，使表的电源超级靠得住稳固，工作范围在～。

该表性能稳固、准确度高、功能壮大、操作方便，是供电部门电能计量的理想器具。

业务咨询：5工作原理DSSD188S/DTSD188S型三相电子式多功能电能表是由测量单元和数据处置单元等组成，工作原理如图1所示：图1 三相电子式多功能电能表工作原理图电能表工作时，电压、电流经采样电路别离采样后，送至放大电路缓冲放大，再由A/D 转换器变成数字信号，送到CPU 里进行运算处置。

由于采纳了16位A/D 转换器，使得电压电流采样分辨率大为提高，同时采纳了具有DSP 速度的高速单片CPU ，使得数据传输的链条减短，从而减少了数据错误的可能，有足够的时刻来精准测量电能数据，极大提高了电量及瞬时量的实时性，从而使电能表的计量准确度有了保障，增强了产品的竞争力。

DTSD342-9D/9Z系列三相电子式多功能电能表使用说明书（V2.2）1.1产品简介 (1)1.2产品特点 (1)1.3产品型号和功能对照表 (1)2技术指标 (2)3功能介绍 (3)3.1参数测量功能 (3)3.2电能计量功能 (5)3.3需量测量功能 (5)3.4结算功能 (6)3.5分时功能 (6)3.6事件记录功能 (6)3.7冻结功能 (7)3.8越限报警功能 (7)3.9显示与按键功能 (9)3.10通信功能 (9)3.11变送功能 (9)3.12权限与安全管理 (12)3.13数字输入和输出接口 (13)3.13.1电量脉冲输出 (13)3.13.2开关量输入接口 (13)3.13.3继电器输出接口 (13)4安装与接线 (14)4.1外型及安装尺寸（单位：mm） (14)4.2安装注意事项 (14)4.3端子说明 (15)4.3.1仪表背面接线端子图 (15)4.3.2接线端子说明 (15)4.4接线图 (16)5操作与显示 (17)5.1显示信息说明 (17)5.2循环显示说明 (19)5.2.1循环显示模式下按键功能介绍 (19)5.2.2循显状态下的锁屏功能 (19)5.2.3循显参数 (19)5.2.4循环显示数据 (19)5.3按键显示说明 (21)5.3.1按键翻屏显示模式下按键功能介绍 (21)5.3.2按键显示数据项介绍 (21)5.3.3按键翻屏操作示例 (22)5.3.4按键设置参数说明 (27)6通信 (29)6.2MODBUS-RTU通信协议 (31)6.2.1协议概述 (31)6.2.2命令帧格式详解 (32)6.2.3Modbus-TCP协议（选配以太网功能）应用层功能详解 (34)7产品中有害物料的名称及含量 (36)8使用和维护 (36)9质保条款 (36)附录 A 常见问题处理方法 (38)附录 B MODBUS协议寄存器地址列表 (40)B.1 常规设置参数列表 (40)B.2 继电器和报警设置参数列表 (40)B.3 变送输出设置参数列表 (41)B.4 其它设置参数列表 (41)B.5 电压、电流、有无功及视在功率数据（4字节，二次侧）列表 (42)B.6 电压、电流、有无功及视在功率数据（4字节浮点型，一次侧）列表 (43)B.7 电压、电流、功率、功率因数和频率等瞬时量数据(2字节，二次侧)列表 .. 45 B.8 电能数据（二次侧）列表 (47)B.9 电能数据（浮点型，一次侧）列表 (49)B.10 数据块抄 (50)B.11 最大需量参数列表 (51)B.12 极值数据（二次侧）列表 (53)B.13 事件记录 (54)1概述1.1产品简介DTSD342-9D/9Z系列三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。

三相电子式多功能电能表（导轨式）型号：DTSD422-D一、产品介绍DTSD422-D型三相电子式多功能电能表主要应用于光伏发电系统、电力系统、通信行业、建筑行业等需要电力监控和电能计量的场景，主要对电气线路中的三相电压、三相电流、有功功率、无功功率、频率、功率因数、正反向有功电能、四象限无功电能等电量参数进行实时计量；可通过RS485通讯接口与采集器实现组网;采用标准DIN35mm导轨式安装，结构模数化设计，开口式互感器设计，具有体积小、易安装、易组网等优点；做为能源管理系统的监测终端产品，可广泛应用于企业、光伏电站、宾馆、学校、政府机关内部电能监测。

二、特点1.双向计量，用电数据、发电数据均可监测2.单三相线路通用，可以测量一路三相或者三路单相的用电或者发电数据3.35mm标准导轨安装，安装便捷，宽度为36mm，占用配电柜空间较小4.开口式互感器，安装便捷，无需改线5.两路RS485通信接口，可以适配多种采集终端6.可以实现多台电表相连接，分别设置地址，由一台采集设备读取每一台电表的数据三、选型说明选型型号说明DTSD422-D-6标配6A互感器，可用于二次侧接入DTSD422-D-100标配100A互感器，适合66kW以下三相系统四、基本参数性能参数接线方式三相四线额定电压3x220/380V互感器开口式互感器x3电流规格3x1.5(6)A、3x5(100)A额定频率50Hz/60Hz精度等级有功1.0无功2.0功耗≤0.5W脉冲常数AC220V1.5(6)A-----3200 AC220V5(100)A-----300显示方式LCD工作温度-25℃～+60℃相对湿度≤95%(无凝露)大气压力63kPa～106kPa通信RS485（默认地址001，默认波特率9600，E,，8，1,支持1200、2400、4800）五、屏幕与接口说明5.1显示面板指示灯说明P有功脉冲指示灯Q无功脉冲指示灯LINK RS485连接指示灯RS485连接正常，指示灯常亮ALARM设备或接线异常若安装后红灯闪烁，主要原因为电压电流逆相序，请根据现场布线检查电压电流接线情况5.2显示电量默认为1位小数，当数据超过999999.9，数据翻转，重新累计。

珠海国测(恒通)电能仪表科技有限公司DSSD25(6EJ)、DTSD25(6EJ)电子式三相多功能电能表使用说明书文件编号：版本：01页数：页编制：审核：标准化: 批准: 日期：日期：日期: 日期:目录1. 概述2. 主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9. 保证期限1. 概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能，能依据相应费率和需量等要求进行处理。

并可显示当前各相电流电压及电网频率。

全部性能指标符合GB/T17883《0.2S级和0.5S级静止式交流有功电能表》和GB/T 17215《1级和2级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求，其通讯符合DL/T 645《多功能表通讯规约》的要求。

本系列产品具有四种费率、12个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口、手动停电唤醒等功能，其性能稳定，精确度高，操作方便，是适应电能管理现代化的理想计量器具。

2. 主要功能2.1分时计量正向有功和反向有功电能；2.2可计量有功总电能及A、B、C分相有功电能；2.3分时计量正向无功和反向无功电能，正向无功和反向无功计量方式可设置；2.4分时计量正向有功、正向无功最大需量及其最大需量发生时间；2.5可编程多个时区、费率、日时段、公共假日及多套日时段表；2.6可实时测量各相电流、电压、功率、功率因数等参数；2.7具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录；2.8具有历史12个月正向有功用电量记录功能；2.9具有有功和无功测试端口，光电隔离；2.10可通过掌上电脑非接触式（红外通讯）设表（预编程）、抄表；2.11具有RS485远程通讯接口，通过RS485接口与PC机或掌上电脑进行通讯；2.12可以在停电的状态下不附加任何外置直流电源进行抄表，通过红外遥控器现场查看数据;2.13具有事件报警及故障报警功能；2.14通过LCD显示电能表的运行状态、各种参数设置情况和各种计量数据；2.15可实现参数自动轮显，轮显的参数（最多32项）和轮显时间、顺序可任意设置；2.16具有编程和编程禁止功能；2.17具有电量清零及需量复位功能；2.18具有电量冻结、整点负荷等功能；2.19电池更换简单容易。

D T SD858/DSS D858三相多功能电能表(简易)符合标准：GB/T 17215.321-2021产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

1.概述DTSD、DSSD858型三相简易多功能电能表，（以下简称仪表）是一种室内三相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的电能表。

它具有较高的准确度和可行性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT先进工艺，关键元器件选用国际品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。

精确计量有功和无功电能，且可以通过红外通讯方式抄电量,读数直观且使用方便。

本仪表设计符合标准：GB/T17215.321-2021《电测量设备（交流）特殊要求第21部分：静止式有功电能表（A级、B级、C级、D级和E 级）》GB/T17215.323-2008《2级和3级静止式交流无功电能表》GB/T17215.301-2007《多功能电能表特殊要求》DL/T645-2007《多功能电能表通信规约》对三相静止式电能表的相关技术要求。

2.规格型号型号准确等级额定电压额定电流DTSD858 DSSD858有功B(1)级有功A(2)级无功2级见仪表铭牌GB/T17215.321-2021GB/T17215.321-20080.05-0.25(6)A1.5(6)A3(6)A0.25-0.5(60)A5(60)A10(40)A10(60)A15(60)A0.8-2(100)A20(80)A10(100)A30(100)A13.主要电气性能指标3.1基本误差：见下表带平衡负载百分数误差限直接接入经互感器接入功率因素基本误差限（%）负载电流B(1)级A(2)级0.5Itr≤I<Itr0.2Itr≤I<0.5Itr 1.0±1.5±2.5 Itr≤I≤Imax0.5Itr≤I≤Imax 1.0±1.0±2.0Itr≤I<2Itr0.5Itr≤I<1Itr 0.5L±1.5±2.5 0.8C±1.5±2.52Itr≤I≤Imax1Itr≤I≤Imax 0.5L±1.0±2.0 0.8C±1.0±2.0带不平衡负载百分数误差：有功B(1)级表为±2.0。

科技共分享诚信恒久远Shar i ng Sci ence J oi nt l y Keepi ng Fai t h For everD SSD25、D TSD25电子式三相多功能电能表产品使用说明书1、概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量每一相正向反向的有功和无功电能，并依据相应费率和需量等要求进行处理。

并可显示当前各相电流电压及电网频率。

全部性能指针符合GB/T 17883-1999《0.2S级和0.5S级静止式交流有功电度表》和GB/T 17215-1998《1级和2级静止式交流有功电度表》国家标准对多功能电度表的各项技术要求，其通讯符合DL/T645-1997《多菜单通讯规约的要求》。

本系列产品具有四种费率、12个时段、4套日时区、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口以及脉冲输出等功能，是适应电能管理现代化的理想计量器具。

2、工作原理3、规格型号（见表1）表14、技术指标4．1仪表常数DTSD25 1600imp/kW·h 1600imp/kvar·hDSSD25 1600imp/kW·h 1600imp/kvar·h4．2基本误差（见表2）平衡负载时基本误差极限表24．3起动在额定电压、参比频率及COSφ=1.0(或SINφ=1.0的条件下，负载电流为0.003Ib(0.5级)、0.004Ib(1.0级)、0.005Ib(2.0级))电能表应能连续计量电能。

4．4潜动电压回路加额定电压115%，电流回路断开无电流应没有电能脉冲输出。

4．5费率工作参数时钟准确度：日误差≤0.5s（23℃）电池容量：≥1000mAh停电后数据保存时间：≥10年（用新电池时）停电换电池数据保存时间：≥1h4．6电气参数正常工作电压：0.8～1.2额定电压绝缘电压：≥2000VAC电压回路功耗：≤2W和10VA停电后电池功耗：≤10μA停电抄表电源电压：6.0VDC4．7气候条件正常工作温度：-20℃～+55℃极限工作温度：-25℃～+70℃存储和运输温度：-25℃～+70℃年平均湿度≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。

三相三线电子式多功能电能表多功能电能表采用了当今世界上最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、标准RS485通信接口、红外通信、汉字大画面超扭曲宽温液晶显示、国际标准IC卡等先进技术，采用了当代SMT电子装配新工艺，是按IEC标准制造的换代型电能表。

多功能电能表实现了有功双向分时电能计量、需量计量、正弦式无功计量、功率因数计量、显示和远传实时电压、电流、功率、负载曲线等，且可按电力部门标准实现全部失压、失流、电压合格率记录、报警、显示功能，可有效地杜绝窃电行为，从而满足了对用户进行现代化科学管理的要求。

该电能表可根据用户需求安装GPRS模块（内置或外配），无线模块，GSM模块，解决远程抄表通道，以扩展其功能。

A、常用术语1．测量单元它是产生与被计量的电能量成正比例输出的电能表部件。

2．数据处理单元它是对输入信息进行数据处理的电能表部件。

3．多功能电能表它是由测量单元和数据处理单元等组成，除计量有功（无功）电能外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。

4．显示器它是显示存储器内容的装置。

5．需量周期测量平均功率的连续相等的时间间隔。

6．最大需量在指定的时间区间内，需量周期中测得的平均功率最大值。

7．滑差（窗）时间依次递推来测量最大需量的小于需量周期的时间间隔。

8．额定最大脉冲频率多功能电能表在参比电压、参比频率、额定最大电流及cosφ=1.0条件下，单位时间发出的脉冲数。

9．常数表示多功能电能表计量到的电量与其相应的输出值之间关系的数。

如输出值是脉冲数，则常数以imp/（kW·h）[imp/（kvar·h）]或imp /W·h[imp /（var·h）]表示。

B、工作原理A、B、C三相电压、电流信号经电能表采样电路和功率计量处理器变换成相应的数字信息后，传送给数据处理中心，并通过程序处理求出各相电压、电流、功率、电量、需量、功率因数等各项参数；同时识别各相电压、电流有无异常并记录相应的失压、失流状态。

三相导轨式多功能电能表互感式接法以三相导轨式多功能电能表互感式接法为标题导轨式多功能电能表是一种常用的电力计量装置，它能够准确测量电能消耗，并且具有多种功能，如功率因数校正、需量测量等。

本文将重点介绍三相导轨式多功能电能表的互感式接法。

互感式接法是指导轨式多功能电能表通过互感器来实现对电能的测量。

互感器是一种特殊的变压器，能够将高电压的电流经过变比转换后，输出适合电能表测量的低电压电流。

在三相系统中，通常采用三个互感器来实现对三相电能的测量。

三相导轨式多功能电能表的互感式接法具有以下特点：1. 精确测量：互感器能够精确地将高电压电流转换为低电压电流，从而保证了电能表的测量精度。

通过互感器，电能表可以准确测量三相电流、电压以及功率等参数。

2. 便捷安装：互感式接法可以使得电能表的安装更加便捷。

互感器通常安装在电源线路的进线处，只需将进线通过互感器的孔洞穿过，然后连接到电能表的输入端口即可。

相较于其他接法，互感式接法无需对电源线路进行断电操作，安装过程更加简单快捷。

3. 灵活应用：互感式接法适用于各种不同的电力系统。

无论是工业用电、商业用电还是家庭用电，只要是三相系统，都可以选择互感式接法来安装电能表。

这种灵活性使得互感式接法成为了一种通用的测量方案。

4. 安全可靠：互感器具有良好的绝缘性能，能够有效地隔离高电压电流和低电压电流，确保电能表的安全运行。

同时，互感器还具有较高的抗干扰能力，能够有效地抵御外界干扰信号，保证电能表测量结果的准确可靠。

在实际应用中，三相导轨式多功能电能表的互感式接法需要注意以下几点：1. 互感器的选择：互感器的变比需要根据电力系统的额定电流来确定。

选择合适的互感器变比可以确保电能表的测量范围和精度满足实际需求。

2. 连接方式：互感器的连接方式需要按照电能表的接线图进行正确连接。

错误的连接方式可能导致电能表无法正常工作或测量结果不准确。

3. 安装位置：互感器应安装在电源线路的进线处，且与电源线路保持良好的接触。
