DJR-120-D多功能电度表简明使用手册

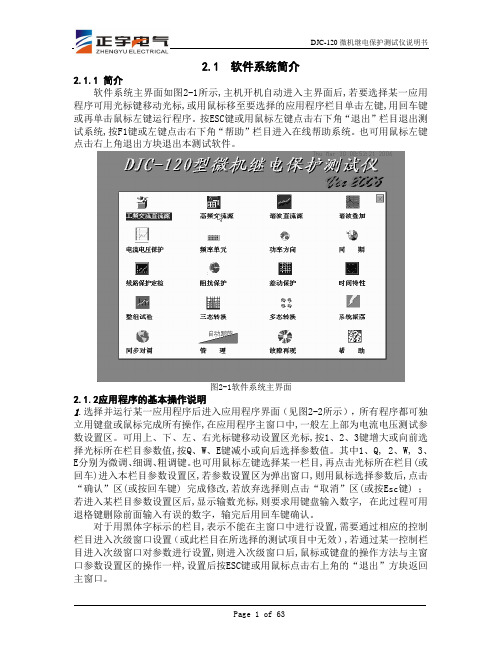

2.1 软件系统简介2.1.1 简介软件系统主界面如图2-1所示,主机开机自动进入主界面后,若要选择某一应用程序可用光标键移动光标,或用鼠标移至要选择的应用程序栏目单击左键,用回车键或再单击鼠标左键运行程序。

按ESC键或用鼠标左键点击右下角“退出”栏目退出测试系统,按F1键或左键点击右下角“帮助”栏目进入在线帮助系统。

也可用鼠标左键点击右上角退出方块退出本测试软件。

图2-1软件系统主界面2.1.2应用程序的基本操作说明1.选择并运行某一应用程序后进入应用程序界面（见图2-2所示），所有程序都可独立用键盘或鼠标完成所有操作,在应用程序主窗口中,一般左上部为电流电压测试参数设置区。

可用上、下、左、右光标键移动设置区光标,按1、2、3键增大或向前选择光标所在栏目参数值,按Q、W、E键减小或向后选择参数值。

其中1、Q, 2、W, 3、E分别为微调、细调、粗调键。

也可用鼠标左键选择某一栏目,再点击光标所在栏目(或回车)进入本栏目参数设置区,若参数设置区为弹出窗口,则用鼠标选择参数后,点击“确认”区(或按回车键) 完成修改,若放弃选择则点击“取消”区(或按Esc键) ；若进入某栏目参数设置区后,显示输数光标,则要求用键盘输入数字, 在此过程可用退格键删除前面输入有误的数字，输完后用回车键确认。

对于用黑体字标示的栏目,表示不能在主窗口中进行设置,需要通过相应的控制栏目进入次级窗口设置（或此栏目在所选择的测试项目中无效）,若通过某一控制栏目进入次级窗口对参数进行设置,则进入次级窗口后,鼠标或键盘的操作方法与主窗口参数设置区的操作一样,设置后按ESC键或用鼠标点击右上角的“退出”方块返回主窗口。

图2-2应用程序界面2.一般控制栏设计在主窗口左中部或右方,包括“开始试验”、“存储参数”、“结果处理”、“控制参数”等等,可单击鼠标左键运行这些栏目或按其下方的提示键用键盘操作,一般按F10键开始试验,按ESC键退出本程序,返回至测试系统主界面,按F1键进入本应用程序使用说明,按F2存储本次设置的所有试验参数,以备下次调用,保证同样的测试条件……。

多功能电能表现场校验仪1目录一、概述 2二、主要功能和特点 3三、技术指标 4四、面板说明 5五、操作使用方法 61、开机62、接线方法 63、基本设置 74、电参数测量85、电能表校验 86、向量测试功能 107、CT变比的测量 118、存贮和查询11六、电能基本误差的校准12七、常见故障及处理方法12八、附件13九、附录141、钳形电流互感器的使用方法142、光电采样器的使用方法143、电子表脉冲采样线的使用方法142一、概述多功能电能表现场校验仪，该现场校验仪是专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。

该设备应用高精度采样技术，并结合最新数字信号处理方法，为现场校验电能表和其它多种电工仪表提供了一套方便高效的解决方案。

希望您对这款便携式设备感到十分满意。

在使用该设备之前，请详细阅读本使用说明书。

以下是使用该设备时的注意事项：1、设备通电使用前，应保证可靠接地。

2、设备通电使用前，应插入220V交流电源（同时指示灯亮），供电范围为AC220V±10%。

3、严禁在设备通电工作状态下用手去触摸面板上的各端子。

4、正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。

切记电流输入值不得超过所选端子额定值的120%。

5、钳形电流互感器在使用过程中应轻拿轻放，必须保持钳口铁芯端面清洁，不得有任何异物。

钳口端面可用干绸布擦拭（严禁沾酒精和水），擦拭过程中应保持铁芯端面光洁度。

6、切记不要将电子表脉冲采样线接在火线或零线上，以免损坏设备。

7、在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。

38、设备按键采用轻触薄膜按键，应防止用锐器或指甲按压。

9、应注意防水、防潮，存放于干燥处。

严禁在潮湿及有腐蚀性气体的环境中使用。

10、仪器在工作不正常（受到干扰或死机）时，可对其复位（按 [复位] 键）后再使用。

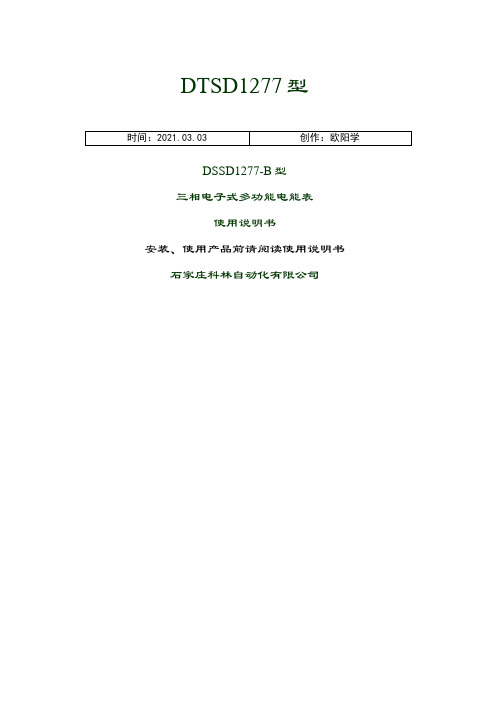

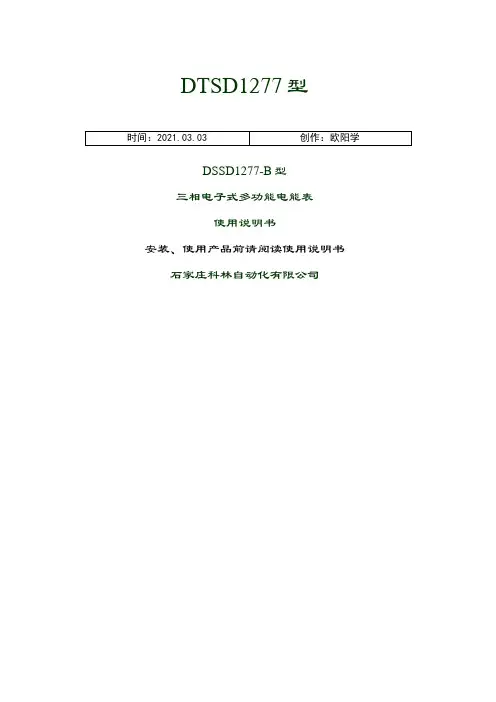

DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述- 1 -2工作原理- 1 -3技术参数- 2 -3.1主要型号-2-3.2主要技术参数-2-3.3抄表及全失压电池-2-3.4时钟参数-2-3.5电能量脉冲输出-3-3.6多功能测试输出-3-3.7跳闸、报警控制输出-3-3.8尺寸及重量-3-4电能表主要功能- 3 -4.1电能计量功能-3-4.2需量测量功能-3-4.3实时量测量功能-3-4.4时钟、时段、费率及校时功能-4-4.5事件记录功能-4-4.6冻结功能-4-4.7负荷记录功能-5-4.8停电抄表功能-5-5GPRS无线通讯模块（可选）- 5 -5.1远程及本地灯定义-5-5.2本地串口线的定义：-5-5.3安装SIM卡-5-5.4天线安装-5-6面板及显示- 6 -6.1面板说明-6-6.2液晶显示说明-7-7安装及使用- 9 -7.1安装图及接线说明-9-7.2使用说明-11-8GPRS通信模块基本功能- 11 -8.1通讯连接-11-8.2无线信道规格和指标-11-8.3主动上报功能-12-8.4表计数据查询-12-8.5数据转发-12-8.6远程升级-12-9使用注意事项- 12 -10仪表运输及储存- 12 -11保修- 13 -12常见故障及排除- 13 -13技术支持- 13 -14配件清单- 13 -附表1 数据显示内容及定义附表 2 报警状态字定义1概述DT(S)SD1277系列三相电子式多功能电能表，是石家庄科林自动化有限公司采用先进的大规模集成电路，成熟的软件算法，低功耗设计以及SMT工艺，依照国际、国内相关标准的要求设计制造。

本产品集计量、显示、通讯、监测等功能于一身，采用高精度计量芯片可以精确地分时计量三相正反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功功率、无功功率、功率因数等；监测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等功能。

068DTSD1352(DTSF1352)三相电子式多功能电能表安装使用说明书V1.0上海安科瑞电气股份有限公司1概述DTSF1352三相电子式电能表与DTSD1352三相电子式多功能电能表主要用于计量低压网络的三相有功电能，并可选配RS485通讯功能，方便用户进行用电监测、集抄和管理。

产品具有精度高、体积小、安装方便等优点。

可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

DTSD1352作为多功能电能表同时可进行电压、电流、功率等电量的测量，以及无功电能计量。

2主要功能功能功能说明DTSD1352DTSF1352电能计量有功电能计量（正、反向）■■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■■P、Q、S、PF、F■LCD显示8位段式LCD显示■■按键编程4按键可编程通信、变比等参数■■脉冲输出有功脉冲输出、时钟脉冲输出■■无功脉冲输出□（与时钟复用）LED报警失压及数据校验失败报警■■复费率及附带功能支持4个时区、2个时段表、8个日时段、4个费率□□四种最大需量及发生时间□上12月历史冻结数据□□（无需量）日期、时间□□通讯RS485接口，同时支持Modbus、DL/T645-07、DL/T645-97□□(■：标配；□：可选)3技术参数5接线与安装三相四线经互感器接入三相四线直接接入ABC三相三线经互感器接入三相三线直接接入通讯及脉冲输出端子注：11、12为时钟与无功脉冲复用端子，默认为时钟脉冲输出。

6操作与显示6.2显示界面上电后显示正向有功电能。

可通过三类查看键实现翻屏显示。

各类显示界面顺序说明如下：A相电压、B相电压、C相电压、A相电流、B相电流、C相电流、频率、日期、时间、通信地址、软件版本号、全显检测；A相有功功率、B相有功功率、C相有功功率、总有功功率、A相无功功率、B相无功功率、C相无功功率、总无功功率、A相视在功率、B相视在功率、C相视在功率、总视在功率、A相功率因数、B相功率因数、C相功率因数、总功率因数、正向有功最大需量、反向有功最大需量、正向无功最大需量、反向无功最大需量；：正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能、正向有功尖电能、正向有功峰电能、正向有功平电能、正向有功谷电能、反向有功尖电能、反向有功峰电能、反向有功平电能、反向有功谷电能、正向无功尖电能、正向无功峰电能、正向无功平电能、正向无功谷电能、反向无功尖电能、反向无功峰电能、反向无功平电能、反向无功谷电能、A相正向有功电能、B相正向有功电能、C相正向有功电能。

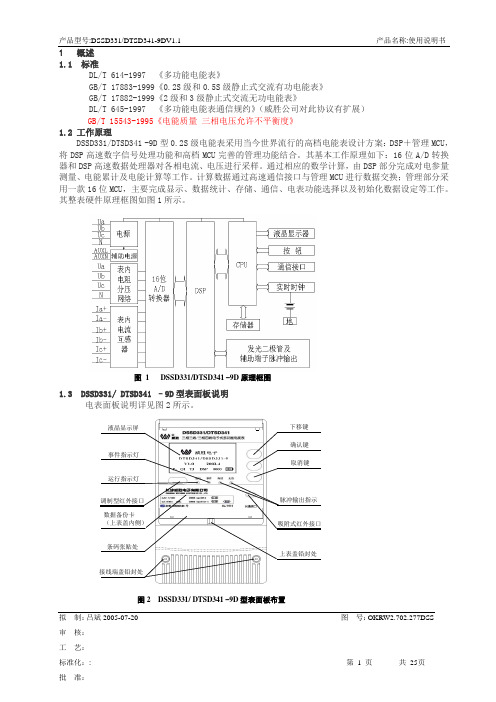

拟 制：吕斌2005-07-20 图 号：OKRW2.702.277DSS 审 核： 1 概述 1.1 标准DL/T 614-1997 《多功能电能表》GB/T 17883-1999《0.2S 级和0.5S 级静止式交流有功电能表》 GB/T 17882-1999《2级和3级静止式交流无功电能表》 DL/T 645-1997 《多功能电能表通信规约》（威胜公司对此协议有扩展） GB/T 15543-1995《电能质量 三相电压允许不平衡度》 1.2 工作原理DSSD331/DTSD341 -9D 型0.2S 级电能表采用当今世界流行的高档电能表设计方案：DSP ＋管理MCU ，将DSP 高速数字信号处理功能和高档MCU 完善的管理功能结合。

其基本工作原理如下：16位A/D 转换器和DSP 高速数据处理器对各相电流、电压进行采样。

通过相应的数学计算，由DSP 部分完成对电参量测量、电能累计及电能计算等工作。

计算数据通过高速通信接口与管理MCU 进行数据交换；管理部分采用一款16位MCU ，主要完成显示、数据统计、存储、通信、电表功能选择以及初始化数据设定等工作。

其整表硬件原理框图如图1所示。

1.3 DSSD331/ DTSD341 –9D 型表面板说明电表面板说明详见图2所示。

图2 DSSD331/ DTSD341 –9D 型表面板布置调制型红外接口 运行指示灯事件指示灯 液晶显示屏 吸附式红外接口 脉冲输出指示 取消键确认键下移键 数据备份卡（上表盖内侧） 条码张贴处 接线端盖铅封处 上表盖铅封处图 1 DSSD331/DTSD341 –9D 原理框图1.4 技术参数1.4.11.4.2注：内部电池仅用于内部时钟1.4.31.4.4拟制：吕斌2005-07-20 图号：OKRW2.702.277DSS 审核：拟 制：吕斌2005-07-20 图 号：OKRW2.702.277DSS 审 核： 2术语2.1 需量周期（Demand interval ） 测量平均功率的连续相等的时间间隔。

DR9系列三相多功能电力记录仪使用说明书⊙320*240 TFT彩色液晶显示屏⊙测量三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率及总有功电度、总无功电度、正反向有功、无功电度等电参数⊙对三相电压、电流、有功功率、功率因数进行实时曲线记录和数据记录存储⊙对总有功电度、总无功电度进行累计存储⊙仪表内部有8M的FLASH存储器用于数据保存，支持外部U盘和SD卡转存功能⊙开关输出：2路AL1、AL2继电器报警输出⊙模拟量输出：1路模拟量变送输出，DC 4-20mA⊙开关量输入：4路S1、S2、S3、S4用于“遥信”电气开关状态⊙提供RS485通讯接口，支持MODBUS-RTU协议⊙具有复费率，需量统计功能⊙具有总谐波含量测量功能⊙SD卡自动备份历史数据，也可用U盘手动备份，再用PC专用软件打开主要功能简介:DR9系列仪表测量三相交流电路中的真有效值电压、电流、频率、有功功率、 无功功率、功率因数、有功电度值、无功电度值等参数；同时记录电压、电流、有功功率、 无功功率、功率因数、有功电度值、无功电度值。

可生成各种报表；且可通过U 盘或SD 卡将记录参数曲线及历史数据和电量报表转存到PC 机上进行数据分析，提供RS485通讯接口，支持MODBUS-RTU 协议。

可广泛应用于中、低压配电柜、工业自动化、智能型开关柜、楼宇自动化、能源管理系统等。

注意安全※ 请遵守下面的要点警告注意如果不按照说明操作会发生意外。

如果不按照说明操作会导致产品毁坏。

注意警告1.在以下情况下使用这个设备，如(核能控制、医疗设备、汽车、火车， 飞机、航空、娱乐或安全装置等)，需要安装安全保护装置，或联系我 们索取这方面的资料， 否则会引起严重的损失，火灾或人身伤害。

2.必须要安装面板，否则可能会发生触电。

3.在供电状态中不要接触接线端子，否则可能会发生触电。

4.不要随意拆卸和改动这个产品，如确实需要请联系我们，否则会引起 触电和火灾。

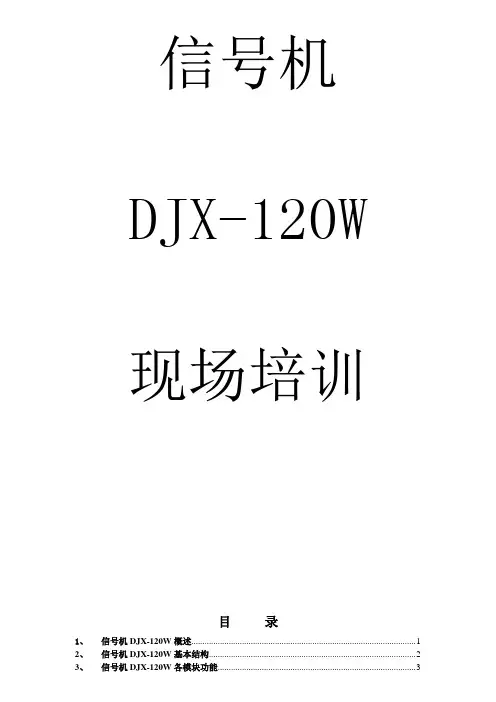

信号机DJX-120W 现场培训目录1、信号机DJX-120W概述 (2)2、信号机DJX-120W基本结构 (2)3、信号机DJX-120W各模块功能 (3)⑴电源箱单元 (3)⑵液晶显示单元 (4)⑶综合控制单元 (4)⑷黄闪器单元 (5)⑸驱动检测单元 (5)灯控检测单元由灯控模块、灯控前面板、驱动检测模块组成。

(5)⑹防雷模块 (6)⑺车辆检测器单元 (7)●线圈车检器，可配置16或32路检测线圈，当有车经过时对应的通道LED指示灯被点亮，当没有车经过时对应的通道LED指示灯处于熄灭状态，当车检器未接线圈时对应的通道LED指示灯处于红闪状态。

(7)⑻遥控器 (8)4、设置软件操作指南 (8)⑴运行设置软件 (8)⑵新建路口 (9)⑶遥控取消时间 (9)⑷降级参数设置 (9)⑸设置单元参数 (10)⑹设置模块表 (10)⑺添加通道 (10)⑻添加相位 (11)⑼设置相位冲突表 (12)⑽添加阶段表 (12)⑾添加方案表 (13)⑿添加时段表 (13)⒀设置时基调度表 (14)⒁设置检测器参数 (14)⒂添加车辆检测器 (15)⒃数据下传 (15)⒄数据回传 (16)5、实际路口设置方案举例 (17)6、现场工作流程 (19)7、信号机常见故障处理 (20)1、信号机DJX-120W概述●D-道路、J-交通、X-信号机，120-公司内部定义的标准，W-室外型。

●DJX-120W型信号机是一款集中协调式信号机。

全面采用ARM CORTEX 32技术，通过CAN总线连接智能节点的分布式架构。

●主要包括电源模块、液晶模块、综合模块、黄闪模块、车检模块、驱动检测模块、防雷模块，遥控模块，各模块相互独立，易于拆卸和安装。

2、信号机DJX-120W基本结构信号机前视图：信号机后视图：3、信号机DJX-120W各模块功能⑴电源箱单元提供信号机各单元模块工作的直流电源，路口信号灯工作的交流电源，加热器和风扇工作的交流电源。

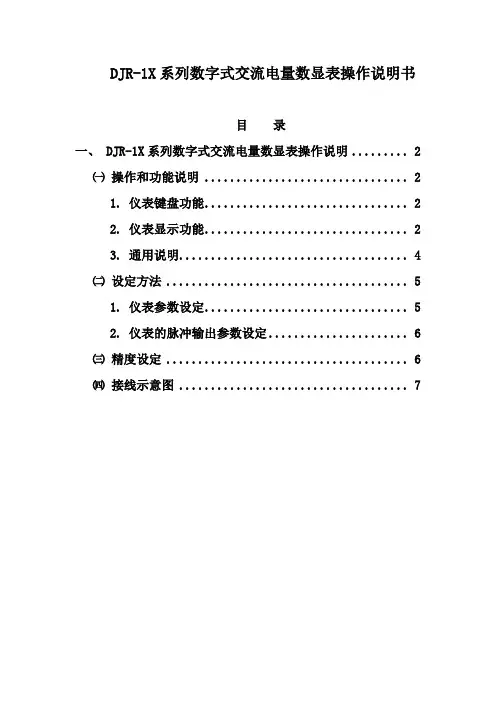

DJR-1X系列数字式交流电量数显表操作说明书目录一、 DJR-1X系列数字式交流电量数显表操作说明 (2)㈠操作和功能说明 (2)1. 仪表键盘功能 (2)2. 仪表显示功能 (2)3. 通用说明 (4)㈡设定方法 (5)1. 仪表参数设定 (5)2. 仪表的脉冲输出参数设定 (6)㈢精度设定 (6)㈣接线示意图 (7)一、 DJR-1X系列数字式交流电量数显表操作说明㈠操作和功能说明1. 键盘功能“→”（SET）：平时，按此键进入设定状态；设定时，用于改变设定项目显示。

“↑”：平时，用于正方向的手动改变显示参数项；设定时，用于改变设定值，递增。

“↓”：平时，用于反方向的手动改变显示参数项；设定时，用于改变设定值，递减。

2. DJR-1X系列数字式交流电量数显表显示DJR-1X系列数字式交流电量数显表使用LED数码管显示二次侧实时测量值，也可以通过编程PT/CT变比显示一次侧值。

如开机后，显示有功功率读数，显示方式为：交替显示名称字符“P”1秒，显示读数“XXXX”3秒。

按“↑”、“↓”键可手动选择显示参数项，并可任意设置常显示的电量参数项。

如表1-1，DJR-1X系列数字式交流电量数显表可测量显示三相三线和三相四线或三相中的一相。

电能数据小数点和单位浮动，其他数据小数点和单位固定，且不含PT，CT变比的付边实测数据。

表1-1 仪表显示参数3. 通用说明3.1 计算公式1）三相四线：Va,Vb,Vc,Ia,Ib,Ic,Pa,Pb,Pc为直接测量结果，其他电量均据以计算而得，计算公式如下：V=（Va+Vb+Vc）/3,I=（Ia+Ib+Ic）/3,P=Pa+Pb+Pc,cosΦA=Pa/Va*Ia,cosΦB=Pb/Vb*Ib, cosΦC=Pc/Vc*Ic,S=Va*Ia+Vb*Ib+Vc*Ic,cosΦ=P/S;2）三相三线：Vab,Vcb,Ia,Ic,Pa,Pc为直接测量结果，其他电量均以计算而得，计算公式如下：V=（Vab+Vcb）/2,I=（Ia+Ic）/2,P=Pa+Pc,S= Vab*Ia+Vcb*Ic,cosΦ=P/S;3）如只需测量三相中的一相，取三相四线测量中的A相数据。
