陀螺仪(角运动检测装置)

陀螺仪怎么用
陀螺仪原理
陀螺仪是用高速回转体的动量矩敏感壳体相对惯性空间绕正交于自转轴的一个或二个轴的角运动检测装置。

主要部分是一个对旋转轴以极高角速度旋转的转子，转子装在一支架内。

它必需转得够快，或者惯量够大（也可以说是角动量要够大）。

只要一个很小的力矩，也会严重影响到它的稳定性。

 
陀螺仪怎幺用
陀螺的校准比较简单，一般上电后，自己执行即可，然后保存这个零偏，另每次上电得到的零偏都不同，所以需要每次都校准一次。

PX4原生飞控，这点做得很蠢，在QGC地面站的传感器校准页面中，需要用户自己点击进行校准，不会自动执行，当然这个很好改。

陀螺上电自动校准的话，是需要通电后保持静止的，否则校准得到的是一个错误值，所以最好能识别飞行器是否在静止状态，然后再进行校准。

方法也很简单，就是判定两次采集的数据差的和是否超过一定阈值，超过阈值，说明在运动中，这里就不启用校准，LED红灯提示，飞控代码在此不断循环待机，直至静止状态。

陀螺仪的物理原理及应用一、物理原理陀螺仪是一种测量和感知角速度的装置，其基本原理是利用物体自转的力学原理来测量角速度和方向。

陀螺仪通常由旋转部件和感应部件组成。

1. 旋转部件陀螺仪的旋转部件一般由陀螺轮组成，陀螺轮由一个或多个质量均匀分布的旋转体组成。

陀螺轮通常高速旋转，其角动量保持不变。

2. 感应部件陀螺仪的感应部件主要是用来感测陀螺轮旋转所产生的力或力矩。

一般情况下，陀螺仪使用光电探测器或电容传感器来测量旋转部件的运动状态。

二、应用领域陀螺仪的应用非常广泛，主要用于以下几个领域：1. 导航和定位陀螺仪可以用于惯性导航系统，通过测量陀螺仪的角速度和方向，来计算物体的运动轨迹和定位信息。

在航空、航海、导弹制导等领域，陀螺仪被广泛应用于提供准确的导航和定位服务。

2. 汽车稳定性控制陀螺仪可以用于汽车稳定性控制系统，通过监测车辆的姿态和转弯角度，来实现车辆的稳定性控制。

陀螺仪可以帮助车辆保持良好的操控性能，提高行驶安全性。

3. 航空航天领域陀螺仪在航空航天领域中起着至关重要的作用。

它可以用于飞行器的姿态控制、空间姿态控制、卫星定位、火箭姿态控制等多个方面，为航天器提供精确的定位和控制能力。

4. 无人机行为控制陀螺仪也可以被应用于无人机行为控制系统中。

通过测量无人机的角速度和方向，陀螺仪可以帮助无人机实现稳定的飞行和精确的操控，提高无人机的性能和使用价值。

三、总结陀螺仪是一种利用物体自转原理来测量角速度和方向的装置。

它通过旋转部件和感应部件相互配合，实现对角速度的测量。

陀螺仪在导航、定位、稳定性控制、航空航天和无人机等领域都有广泛的应用。

随着技术的不断进步，陀螺仪的性能和精度也不断提高，为各个领域提供更精确和可靠的测量和控制能力。

陀螺仪的原理与应用一、陀螺仪的原理陀螺仪是一种用来测量和维持方向的装置，它基于物体在旋转时的角动量守恒原理。

陀螺仪主要由旋转部分和感知部分组成。

1. 旋转部分旋转部分是陀螺仪的核心组件，它通常由一个旋转的转子或转盘构成。

转子在无外力作用下能够保持自身的转动状态，而不会发生偏转。

这是因为转子的转动产生了角动量，当没有外力作用时，角动量守恒，因此转子会一直保持转动。

2. 感知部分感知部分包括一个或多个传感器，用于检测转子的转动情况。

最常用的传感器是微电子加速计和陀螺传感器。

微电子加速计可以感知转子的加速度变化，而陀螺传感器则可以感知转子的角速度变化。

二、陀螺仪的应用陀螺仪的原理和特性使其在多个领域得到广泛应用。

1. 航空航天在航空航天领域，陀螺仪被广泛用于飞行器的姿态控制和导航系统。

通过测量飞行器的姿态变化，陀螺仪可以提供准确的飞行器姿态信息，从而实现稳定飞行和精确导航。

2. 惯导系统陀螺仪在惯性导航系统中起着关键作用。

惯导系统利用陀螺仪测量飞行器的加速度和角速度，从而计算出飞行器的位置、速度和姿态信息。

这些信息对于飞行器的导航、制导和控制非常重要。

3. 智能手机现代智能手机中通常都搭载有陀螺仪。

陀螺仪可以通过感知手机的旋转和倾斜运动，从而实现屏幕自动旋转和姿态感知功能。

这使得用户可以在使用手机时获得更好的操作体验。

4. 无人车陀螺仪在无人车领域也有着重要的应用。

无人车需要准确测量车辆的姿态和运动信息，以保证安全和稳定的行驶。

陀螺仪可以提供车辆的姿态和角速度信息，从而实现精确的导航和控制。

5. 船舶在航海领域，陀螺仪被广泛用于舰船的导航和航向控制。

由于船舶在海上行驶时容易受到波浪和风力的影响，因此需要准确的航向信息来实现航行的稳定和精确。

三、总结陀螺仪是一种基于角动量守恒原理的装置，通过感知转子的角速度变化，从而提供准确的姿态和运动信息。

陀螺仪在航空航天、惯导系统、智能手机、无人车和航海等领域都有着重要的应用。

陀螺仪是用来测量角速率的器件，在加速度功能基础上，可以进一步发展，构建陀螺仪。

陀螺仪的内部原理是这样的：对固定指施加电压，并交替改变电压，让一个质量块做振荡式来回运动，当旋转时，会产生科里奥利加速度，此时就可以对其进行测量；这有点类似于加速度计，解码方法大致相同，都会用到放大器。

角速率由科氏加速度测量结果决定- 科氏加速度 = 2 × (w ×质量块速度)- w是施加的角速率(w = 2 πf)通过14 kHz共振结构施加的速度（周期性运动）快速耦合到加速度计框架- 科氏加速度与谐振器具有相同的频率和相位，因此可以抵消低速外部振动该机械系统的结构与加速度计相似（微加工多晶硅）信号调理（电压转换偏移）采用与加速度计类似的技术施加变化的电压来回移动器件，此时器件只有水平运动没有垂直运动。

如果施加旋转，可以看到器件会上下移动，外部指将感知该运动，从而就能拾取到与旋转相关的信号。

上面的动画，只是抽象展示了陀螺仪的工作原理，而真实的陀螺仪内部构造是下面这个样子。

PS：陀螺仪可以三个一起设计，分别对应于所谓滚动、俯仰和偏航。

任何了解航空器的人都知道，俯仰是指航空器的上下方向，偏航是指左右方向，滚动是指向左或向右翻滚。

要正确控制任何类型的航空器或导弹，都需要知道这三个参数，这就会用到陀螺仪。

它们还常常用于汽车导航，当汽车进入隧道而失去GPS信号时，这些器件会记录您的行踪。

无人机在飞行作业时，获取的无人机影像通常会携带配套的POS数据。

从而在处理中可以更加方便的处理影像。

而POS数据主要包括GPS数据和IMU数据，即倾斜摄影测量中的外方位元素：（纬度、经度、高程、航向角（Phi）、俯仰角（Omega）及翻滚角（Kappa））。

GPS数据一般用X、Y、Z表示，代表了飞机在飞行中曝光点时刻的地理位置。

飞控是由主控MCU和惯性测量模块（IMU，Inertial Measurement Unit）组成。

陀螺仪，也被称为角速度传感器，是一种用于测量和控制物体在相对惯性空间中的角运动的惯检测性器件。

它的基本操作方法包括：
1. 放置和安装：将陀螺仪放置在稳定的平台上，按照指南进行正确的安装。

2. 连接电源：根据陀螺仪的型号和使用说明，将其连接到适当的电源。

3. 校准：初次使用或长时间未使用后，需要进行校准以确保测量结果的准确性。

4. 启动和停止测量：在准备好后，可以启动陀螺仪进行测量；在测量完成后，记得停止测量以保护设备。

5. 数据处理和分析：收集的数据需要经过处理和分析才能得到有用的信息。

正确操作和使用陀螺仪可以保证其测量结果的准确性和稳定性。

具体的操作步骤和注意事项应根据陀螺仪的型号和使用说明来确定。

此外，要注意的是，陀螺仪的使用并不复杂，但是需要一些基本的理解和维护知识。

陀螺仪的工作原理
陀螺仪是一种能够测量和保持物体角速度的装置。

它的工作原理基于刚体的转动动力学。

陀螺仪通常由一个旋转的转子和感应器组成。

转子被安置在一个可自由转动的轴上，并且具有较高的旋转速度。

感应器位于转子周围，并可以测量转子的旋转方向和速度。

当陀螺仪没有受到外部扰动时，转子会保持在一个固定的方向上旋转。

如果陀螺仪发生旋转，感应器会感知到这个旋转，并将旋转信息转化为电信号。

这些电信号可以被进一步处理和解读，以确定物体的角速度。

例如，在航空中，陀螺仪可以用来测量飞机的俯仰、横滚和偏转运动。

陀螺仪的工作原理基于角动量守恒定律。

当外部扰动作用于陀螺仪时，转子会产生一个与扰动方向垂直的力矩，试图让陀螺仪保持在原有的方向上旋转。

通过测量和分析转子的旋转变化，陀螺仪可以提供关于物体的方向和运动状态的重要信息。

因此，陀螺仪在许多领域中得到广泛应用，包括航空航天、惯性导航、无人机和虚拟现实等。

最全的陀螺仪基础知识详解陀螺仪，又叫角速度传感器，是用高速回转体的动量矩敏感壳体相对惯性空间绕正交于自转轴的一个或二个轴的角运动检测装置，同时，利用其他原理制成的角运动检测装置起同样功能的装置也称陀螺仪。

一、陀螺仪的名字由来陀螺仪名字的来源具有悠久的历史。

据考证，1850年法国的物理学家莱昂·傅科（J.Foucault）为了研究地球自转，首先发现高速转动中地的转子（rotor），由于它具有惯性，它的旋转轴永远指向一固定方向，因此傅科用希腊字gyro（旋转）和skopein（看）两字合为“gyroscopei”一字来命名该仪器仪表。

最早的陀螺仪的简易制作方式如下：即将一个高速旋转的陀螺放到一个万向支架上，靠陀螺的方向来计算角速度。

其中，中间金色的转子即为陀螺，它因为惯性作用是不会受到影响的，周边的三个“钢圈”则会因为设备的改变姿态而跟着改变，通过这样来检测设备当前的状态，而这三个“钢圈”所在的轴，也就是三轴陀螺仪里面的“三轴”，即X轴、y轴、Z轴，三个轴围成的立体空间联合检测各种动作，然后用多种方法读取轴所指示的方向，并自动将数据信号传给控制系统。

因此一开始，陀螺仪的最主要的作用在于可以测量角速度。

二、陀螺仪的基本组成当前，从力学的观点近似的分析陀螺的运动时，可以把它看成是一个刚体，刚体上有一个万向支点，而陀螺可以绕着这个支点作三个自由度的转动，所以陀螺的运动是属于刚体绕一个定点的转动运动，更确切地说，一个绕对称轴高速旋转的飞轮转子叫陀螺。

将陀螺安装在框架装置上，使陀螺的自转轴有角转动的自由度，这种装置的总体叫做陀螺仪。

陀螺仪的基本部件有：陀螺转子（常采用同步电机、磁滞电机、三相交流电机等拖动方法来使陀螺转子绕自转轴高速旋转，并见其转速近似为常值）；内、外框架（或称内、外环，它是使陀螺自转轴获得所需角转动自由度的结构）；附件（是指力矩马达、信号传感器等）。

三、陀螺仪的工作原理陀螺仪侦测的是角速度。

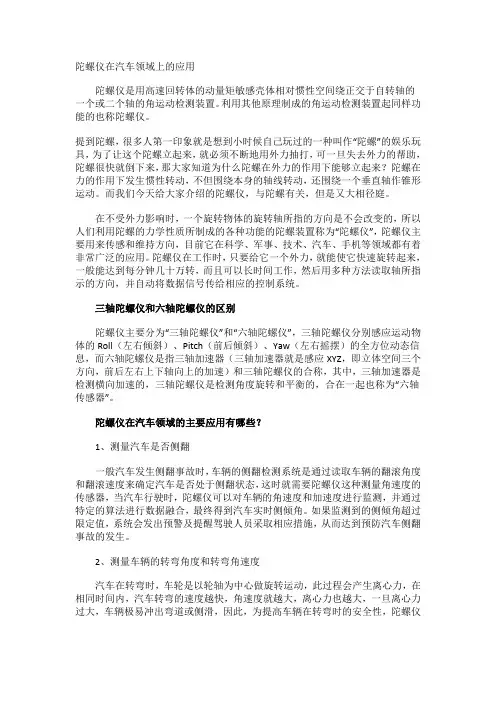

陀螺仪在汽车领域上的应用陀螺仪是用高速回转体的动量矩敏感壳体相对惯性空间绕正交于自转轴的一个或二个轴的角运动检测装置。

利用其他原理制成的角运动检测装置起同样功能的也称陀螺仪。

提到陀螺，很多人第一印象就是想到小时候自己玩过的一种叫作“陀螺”的娱乐玩具，为了让这个陀螺立起来，就必须不断地用外力抽打，可一旦失去外力的帮助，陀螺很快就倒下来，那大家知道为什么陀螺在外力的作用下能够立起来？陀螺在力的作用下发生惯性转动，不但围绕本身的轴线转动，还围绕一个垂直轴作锥形运动。

而我们今天给大家介绍的陀螺仪，与陀螺有关，但是又大相径庭。

在不受外力影响时，一个旋转物体的旋转轴所指的方向是不会改变的，所以人们利用陀螺的力学性质所制成的各种功能的陀螺装置称为“陀螺仪”，陀螺仪主要用来传感和维持方向，目前它在科学、军事、技术、汽车、手机等领域都有着非常广泛的应用。

陀螺仪在工作时，只要给它一个外力，就能使它快速旋转起来，一般能达到每分钟几十万转，而且可以长时间工作，然后用多种方法读取轴所指示的方向，并自动将数据信号传给相应的控制系统。

三轴陀螺仪和六轴陀螺仪的区别陀螺仪主要分为“三轴陀螺仪”和“六轴陀螺仪”，三轴陀螺仪分别感应运动物体的Roll（左右倾斜）、Pitch（前后倾斜）、Yaw（左右摇摆）的全方位动态信息，而六轴陀螺仪是指三轴加速器（三轴加速器就是感应XYZ，即立体空间三个方向，前后左右上下轴向上的加速）和三轴陀螺仪的合称，其中，三轴加速器是检测横向加速的，三轴陀螺仪是检测角度旋转和平衡的，合在一起也称为“六轴传感器”。

陀螺仪在汽车领域的主要应用有哪些？1、测量汽车是否侧翻一般汽车发生侧翻事故时，车辆的侧翻检测系统是通过读取车辆的翻滚角度和翻滚速度来确定汽车是否处于侧翻状态，这时就需要陀螺仪这种测量角速度的传感器，当汽车行驶时，陀螺仪可以对车辆的角速度和加速度进行监测，并通过特定的算法进行数据融合，最终得到汽车实时侧倾角。

三轴陀螺仪稳定原理
陀螺仪是一种利用陀螺效应测量和保持角运动稳定的装置。

它主要由三个独立的轴构成：横滚轴、俯仰轴和航向轴。

在陀螺仪的工作原理中，三个轴分别与设备的三个方向对应。

当设备发生角运动时，陀螺仪会受到力的作用而发生倾斜，进而引起陀螺旋转。

由于转动惯量的存在，陀螺旋转或偏离原来的方向，这就产生了陀螺效应。

陀螺效应的基本原理是：当地球上的物体发生旋转时，它们的自转轴会保持在固定的方向，而不会与地轴平行。

这是因为旋转物体的自转轴具有惯性，倾向于保持自己所处的状态。

陀螺仪利用了这一原理，通过测量陀螺产生的旋转角度，从而实现角运动的测量和稳定。

具体来说，当设备发生角运动时，陀螺仪会感知到这种改变并测量旋转角度。

然后，根据测量结果，陀螺仪可以通过调整相应的控制器来对设备进行校正，以保持设备的稳定。

这样，陀螺仪可以在设备发生旋转或倾斜时提供准确的姿态信息。

总的来说，三轴陀螺仪的稳定原理是利用陀螺效应测量和保持角运动稳定。

通过测量旋转角度并做出相应调整，陀螺仪可以提供准确的姿态信息，实现对设备姿态的测量和控制。

陀螺仪作用
陀螺仪是一种能够测量和感知物体角速度的装置。

它由旋转部分、敏感部分、信号处理电路等组成。

陀螺仪的作用主要体现在以下几个方面。

首先，陀螺仪可以用于导航和定位。

在飞行器、导弹、火箭等飞行物体中，陀螺仪能够测量并感知物体在三维空间中的姿态角速度和方向，从而实现准确的导航和定位。

比如在导弹发射过程中，陀螺仪可以实时感知导弹的姿态变化，从而对导弹的飞行轨迹进行修正和控制。

其次，陀螺仪可以用于姿态稳定控制。

在飞行器、车辆等运动物体中，陀螺仪能够感知物体的旋转方向和角速度，进而通过控制系统对物体进行稳定控制。

比如在无人机中，陀螺仪可以感知无人机的姿态变化，并根据预设的稳定控制算法对无人机进行姿态的稳定控制。

再次，陀螺仪可以用于运动控制。

在游戏手柄、体感游戏等设备中，陀螺仪可以感知玩家手部的动作，从而实现游戏角色的运动控制。

比如在某些体感游戏中，玩家可以通过倾斜游戏手柄来控制游戏角色的行走、奔跑等动作。

此外，陀螺仪还具有姿态补偿功能。

在相机、摄像机等设备中，陀螺仪能够感知设备的姿态变化，通过信号处理电路对姿态进行补偿，从而实现图像的稳定拍摄。

比如在拍摄运动画面时，陀螺仪可以感知相机的姿态变化，并通过信号处理电路对相机进行补偿，使得拍摄的画面更加稳定。

总之，陀螺仪作为一种能够测量和感知物体角速度的装置，在导航定位、姿态稳定控制、运动控制和姿态补偿等方面具有重要的作用。

它在航天、航空、军事、游戏娱乐等领域都得到了广泛的应用。

随着科技的进步和陀螺仪技术的不断发展，相信陀螺仪的作用还会得到进一步的拓展和应用。
