MEMS陀螺仪的简要介绍(性能参数和使用)

1、微机械陀螺仪的工作原理MEMS陀螺仪利用科里奥利力(Coriolis force，又称为科氏力)现象。

科氏力是对旋转体系中进行直线运动的质点由于惯性相对于旋转体系产生的直线运动的偏移的一种描述。

科里奥利力来自于物体运动所具有的惯性，在旋转体系中进行直线运动的质点，由于惯性的作用，有沿着原有运动方向继续运动的趋势，但是由于体系本身是旋转的，在经历了一段时间的运动之后，体系中质点的位置会有所变化，而它原有的运动趋势的方向，如果以旋转体系的视角去观察，就会发生一定程度的偏离。

2、微机械陀螺仪的性能参数MEMS陀螺仪的重要参数包括：分辨率(Resolution)、零角速度输出(零位输出)、灵敏度(Sensitivity)和测量范围。

这些参数是评判MEMS陀螺仪性能好坏的重要标志，同时也决定陀螺仪的应用环境。

分辨率是指陀螺仪能检测的最小角速度，该参数与零角速度输出其实是由陀螺仪的白噪声决定。

这三个参数主要说明了该陀螺仪的内部性能和抗干扰能力。

对使用者而言，灵敏度更具有实际的选择意义。

测量范围是指陀螺仪能够测量的最大角速度。

不同的应用场合对陀螺仪的各种性能指标有不同的要求。

3、微机械陀螺仪的结构MEMS陀螺仪的设计和工作原理可能各种各样，但是主要都采用振动部件传感角速度的概念。

绝大多数的MEMS陀螺仪依赖于相互正交的振动和转动引起的交变科里奥利力。

图3所示为振动陀螺的动力学系统的简单结构示意图。

该系统为2-D的振动系统，有两个正交的振动模态。

其中一个振动模态为质量块在x 方向振动，振动频率为。

另一个振动模态为质量块在y方向振动，振动频率为。

与的值比较接近。

工作时，驱动质量块使之在x轴上以接近于的频率(驱动频率)振动，如果振动系统以角速度绕Z轴转动，则会产生一个沿Y轴方向的科里奥利力，从而使得质量块在Y轴方向上产生频率为的振动响应，通过测试Y轴方向的运动就能完成角速度的检测。

一般的MEMS陀螺仪由梳齿结构的驱动部分(图4)和电容板形状的传感部分(图5)组成，基本结构如图6所示。

MEMS陀螺仪的原理与应用优势分析MEMS陀螺仪（Micro-Electro-Mechanical Systems gyroscope）是一种利用微机电系统技术制造的陀螺仪。

它基于微机电系统（MEMS）的原理，采用微型的加速度传感器和补偿器，用于测量和检测设备的角速度和方向变化。

下面将对MEMS陀螺仪的原理和应用优势进行详细分析。

MEMS陀螺仪的原理主要基于角动量守恒定律。

当一个物体绕一个固定点旋转时，其角动量保持不变。

因此，MEMS陀螺仪通过测量和检测旋转物体围绕固定点的角动量变化来确定其角速度和方向。

在MEMS陀螺仪中，有两个主要的工作原理：电容效应和表面波效应。

首先，电容效应原理是利用固定的电容和可移动电容之间旋转的部分引起的电容变化来测量角速度。

这种原理利用了微机电系统中的微小工作间隙和电容结构，当设备旋转时，旋转的部分会引起电容间距的变化，从而产生电容变化，进而通过电路将电容变化转换为电压变化，最终测量出角速度。

其次，表面波效应原理是利用固定的波导和通过旋转感应器引起的表面波频率变化来测量角速度。

MEMS陀螺仪将固定波导和可旋转感应器相互排列，波导的表面波频率与波导材料和尺寸相关，而旋转感应器的旋转将改变波导的尺寸，进而影响表面波频率。

因此，通过测量表面波频率的变化，可以获取设备的角速度和方向信息。

MEMS陀螺仪具有许多应用优势。

首先，它具有小型化和集成化的特点。

MEMS陀螺仪利用微机电系统技术制造，可以实现微型化和集成化，从而在体积和重量上具有明显的优势。

这使得MEMS陀螺仪可以广泛应用于移动设备、汽车电子、航空航天等领域，提高产品的性能和可靠性。

其次，MEMS陀螺仪具有高精度和高灵敏度。

由于MEMS陀螺仪基于微型加速度传感器和补偿器，可以实现高精度的角速度测量和方向检测。

这使得MEMS陀螺仪在导航系统、姿态控制和稳定系统等方面具有重要应用，可以提供精确的角度信息。

此外，MEMS陀螺仪具有低功耗和低成本的特点。

MEMS陀螺仪的简要介绍（性能参数和使用）MEMS传感器市场浪潮可以从最早的汽车电子到近些年来的消费电子，和即将来到的物联网时代。

如今单一的传感器已不能满足人们对功能、智能的需要，像包括MEMS惯性传感器、MEMS环境传感器、MEMS光学传感器、甚至生物传感器等多种传感器数据融合将成为新时代传感器应用的趋势。

工欲善其事，必先利其器，这里就先以MEMS陀螺仪开始，简要介绍一下MEMS陀螺仪、主要性能参数和使用。

传统机械陀螺仪主要利用角动量守恒原理，即：对旋转的物体，它的转轴指向不会随着承载它的支架的旋转而变化。

MEMS陀螺仪主要利用科里奥利力（旋转物体在有径向运动时所受到的切向力）原理，公开的微机械陀螺仪均采用振动物体传感角速度的概念，利用振动来诱导和探测科里奥利力。

MEMS陀螺仪的核心是一个微加工机械单元，在设计上按照一个音叉机制共振运动，通过科里奥利力原理把角速率转换成一个特定感测结构的位移。

以一个单轴偏移（偏航，YAW）陀螺仪为例，通过图利探讨最简单的工作原理。

两个相同的质量块以方向相反的做水平震荡，如水平方向箭头所示。

当外部施加一个角速率，就会出现一个科氏力，力的方向垂直于质量运动方向，如垂直方向箭头所示。

产生的科氏力使感测质量发生位移，位移大小与所施加的角速率大小成正比。

因为感测器感测部分的动电极（转子）位于固定电极（定子）的侧边，上面的位移将会在定子和转子之间引起电容变化，因此，在陀螺仪输入部分施加的角速率被转化成一个专用电路可以检测的电子参数---电容量。

下图是一种MEMS陀螺仪的系统架构，，陀螺仪的讯号调节电路可以分为马达驱动和加速度计感测电路两个部分。

其中，马达驱动部分是透过静电引动方法，使驱动电路前后振动，为机械元件提供激励；而感测部分透过测量电容变化来测量科氏力在感测质量上产生的位移。

当然，MEMS陀螺仪还具有其它功能模块，比如自检功能电路，低功耗以及运动唤醒电路等等。

下面主要介绍MEMS陀螺仪的主要性能参数。

MEMS陀螺仪概况介绍MEMS陀螺仪是一种运用微机电系统（Micro-Electro-Mechanical System，MEMS）技术制造的陀螺仪。

MEMS陀螺仪的发展与传统机械陀螺仪相比，具有体积小、重量轻、功耗低、精度高、成本低等优势，因此在无线通信、导航定位、智能手机、游戏机、航空航天等领域得到了广泛的应用。

从原理上来说，MEMS陀螺仪是利用陀螺效应进行测量的。

根据陀螺效应，当陀螺体受到力矩作用时，会产生旋转运动，并随着陀螺体的旋转方向发生改变。

MEMS陀螺仪利用微加工技术制造出微小的陀螺体结构，通过测量陀螺体旋转的角速度来反映外界的力矩。

MEMS陀螺仪的核心部件是微机电系统传感器芯片。

该芯片由陀螺体、补偿机构和信号处理器组成。

陀螺体采用微机电技术制造，通常由微小的旋转结构和驱动电极组成。

补偿机构可以校正陀螺仪在使用过程中的误差，如温度漂移、震动干扰等。

信号处理器对传感器采集到的信号进行放大、滤波和数字化处理，最终输出测量结果。

MEMS陀螺仪主要应用于姿态控制、导航定位和惯性测量等领域。

在无人机、无线通信基站和汽车电子中，MEMS陀螺仪可以感知设备的姿态变化，并通过控制其他执行器实现稳定的定位和姿态控制。

在导航定位系统中，MEMS陀螺仪结合其他传感器如加速度计和磁力计，可以提供高精度的导航定位信息。

在惯性测量领域，MEMS陀螺仪可以用于测量物体的转动角速度，如飞行器的姿态角速度、旋转仪的角速度等。

然而，MEMS陀螺仪也存在一些挑战与局限性。

首先，由于微加工技术的限制，MEMS陀螺仪的测量范围和分辨率相对较小。

其次，由于设备内部结构的微小化，MEMS陀螺仪对温度变化和震动的敏感度较高，容易产生误差。

此外，MEMS陀螺仪在长时间运行过程中，由于不可避免的温度漂移和机械疲劳等因素，测量精度也会逐渐下降。

为了克服这些局限性，研究人员提出了一系列改进措施。

例如，通过增加补偿机构和算法优化，可以有效降低温度漂移和震动干扰对MEMS陀螺仪测量精度的影响。

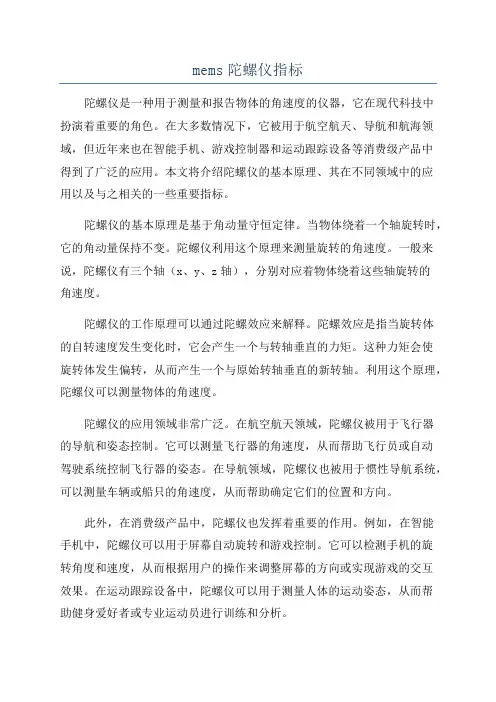

mems陀螺仪指标陀螺仪是一种用于测量和报告物体的角速度的仪器，它在现代科技中扮演着重要的角色。

在大多数情况下，它被用于航空航天、导航和航海领域，但近年来也在智能手机、游戏控制器和运动跟踪设备等消费级产品中得到了广泛的应用。

本文将介绍陀螺仪的基本原理、其在不同领域中的应用以及与之相关的一些重要指标。

陀螺仪的基本原理是基于角动量守恒定律。

当物体绕着一个轴旋转时，它的角动量保持不变。

陀螺仪利用这个原理来测量旋转的角速度。

一般来说，陀螺仪有三个轴（x、y、z轴），分别对应着物体绕着这些轴旋转的角速度。

陀螺仪的工作原理可以通过陀螺效应来解释。

陀螺效应是指当旋转体的自转速度发生变化时，它会产生一个与转轴垂直的力矩。

这种力矩会使旋转体发生偏转，从而产生一个与原始转轴垂直的新转轴。

利用这个原理，陀螺仪可以测量物体的角速度。

陀螺仪的应用领域非常广泛。

在航空航天领域，陀螺仪被用于飞行器的导航和姿态控制。

它可以测量飞行器的角速度，从而帮助飞行员或自动驾驶系统控制飞行器的姿态。

在导航领域，陀螺仪也被用于惯性导航系统，可以测量车辆或船只的角速度，从而帮助确定它们的位置和方向。

此外，在消费级产品中，陀螺仪也发挥着重要的作用。

例如，在智能手机中，陀螺仪可以用于屏幕自动旋转和游戏控制。

它可以检测手机的旋转角度和速度，从而根据用户的操作来调整屏幕的方向或实现游戏的交互效果。

在运动跟踪设备中，陀螺仪可以用于测量人体的运动姿态，从而帮助健身爱好者或专业运动员进行训练和分析。

与陀螺仪相关的一些重要指标包括精度、灵敏度和响应时间。

精度是指陀螺仪测量结果与实际角速度之间的偏差，通常用度/秒表示。

较高的精度意味着陀螺仪测量结果更准确。

灵敏度则是指陀螺仪对角速度变化的敏感程度，通常以度/秒为单位。

较高的灵敏度意味着陀螺仪可以更好地检测细微的角速度变化。

响应时间是指陀螺仪从检测到角速度变化到输出结果的时间延迟。

较低的响应时间意味着陀螺仪可以更快地响应并输出测量结果。

MEMS陀螺仪的简要介绍MEMS陀螺仪（Micro-Electro-Mechanical System gyroscope）是一种基于微机电系统技术的陀螺仪，具有小尺寸、低功耗、高灵敏度等特点。

它广泛应用于无人机、手机、平衡车等设备中，用于测量角速度和方向。

首先，我们来看一下MEMS陀螺仪的性能参数。

主要包括灵敏度、测量范围、精确度和稳定性。

1.灵敏度：指陀螺仪对角速度变化的感知程度，通常以每秒多少度/秒来表示。

灵敏度越高，陀螺仪对角速度变化的检测越精准。

2.测量范围：指陀螺仪能够测量的角速度的最大值和最小值。

通常以度/秒为单位，在不同应用场景下需根据需求选择合适的测量范围。

3.精确度：指陀螺仪测量结果与真实值之间的偏差。

精确度越高，陀螺仪的测量结果越接近真实值。

4.稳定性：指陀螺仪在长时间使用过程中保持测量精度的能力。

稳定性包括零漂、温漂等参数，可通过校准等方法来提高。

1.姿态控制：MEMS陀螺仪被广泛应用于飞行器、导航设备等需要进行姿态控制的设备中。

通过测量角速度变化，可以帮助设备实时检测自身的姿态，从而进行调整和控制。

2.稳定平台：MEMS陀螺仪可以用于制作稳定平台，如相机防抖系统。

通过补偿相机的晃动，可以提高拍摄的稳定性和图像质量。

3.导航定位：MEMS陀螺仪可以与其他传感器（如加速度计、磁力计）结合使用，用于导航和定位应用。

通过测量角速度和加速度，可以估计设备的位置和方向。

4.虚拟现实和增强现实：MEMS陀螺仪可以用于虚拟现实和增强现实设备中，如头戴式显示器和手持设备。

通过检测用户头部的旋转动作，可以实现对虚拟场景的观察和交互。

5.运动追踪：MEMS陀螺仪可以用于运动追踪设备中，如运动手柄和运动传感器。

通过测量角速度和加速度，可以捕捉用户的运动，实现与设备的交互。

综上所述，MEMS陀螺仪是一种小尺寸、低功耗、高灵敏度的陀螺仪，广泛应用于姿态控制、稳定平台、导航定位、虚拟现实和运动追踪等领域。

MEMS陀螺仪方案概述MEMS陀螺仪是一种基于微机电系统（MEMS）技术的传感器，用于测量物体的角速度。

这种陀螺仪具有小巧、低功耗、高精度等优势，因此在航空航天、汽车电子、智能手机等领域得到了广泛应用。

本文将介绍MEMS陀螺仪的工作原理、应用领域和一种常见的方案。

工作原理MEMS陀螺仪基于Coriolis效应来测量物体的角速度。

当物体发生旋转时，由于惯性的作用，物体上沿着旋转轴方向会产生纵向的加速度。

而当物体同时发生线性加速度时，也会产生横向的加速度。

MEMS陀螺仪利用这种物体的相对加速度差异来测量角速度。

MEMS陀螺仪通常由一个微小的感应器和一些支持电子组件组成。

感应器由一个或多个微小的震荡结构组成，当物体发生旋转时，震荡结构在旋转轴方向发生微小位移。

这种位移被转化为电信号，并通过支持电子组件进行放大和处理，得到物体的角速度信息。

应用领域MEMS陀螺仪在多个领域中发挥着重要作用，下面列举了其中的一些应用领域：1.航空航天：MEMS陀螺仪用于航空航天器的导航、姿态控制和稳定系统中。

由于其小巧轻便的特点，可以在空间有限的环境中灵活安装和集成。

2.汽车电子：MEMS陀螺仪可用于汽车的电子稳定控制系统（ESC）和车载惯性导航系统。

它可以帮助车辆保持稳定并提供精确的导航信息。

3.智能手机：智能手机中的陀螺仪可以检测设备的旋转和倾斜，从而实现屏幕的自动旋转和游戏控制等功能。

4.工业机器人：MEMS陀螺仪可以用于工业机器人的运动控制和姿态监测，帮助机器人实现精确的位置和姿态调整。

常见方案以下是一种常见的MEMS陀螺仪方案的示意图：______| |---| |---| | | |---|______|---|旋转轴方向在这种方案中，MEMS陀螺仪通常由三个陀螺仪组件构成，分别置于X、Y、Z 三个轴上。

每个陀螺仪组件中的震荡结构负责测量相应轴向的角速度。

通过并联或串联连接这三个组件，可以同时测量物体在三个轴上的角速度。
