乒乓球捡球机器人的设计与实现

乒乓球捡球器的设计原理一、引言乒乓球捡球器是一种自动化设备，用于在乒乓球比赛中捡取球。

它能够提高比赛效率，减少人工捡球的时间和精力。

本文将详细介绍乒乓球捡球器的设计原理，包括机械结构、电力驱动、控制系统、传感器技术和人工智能技术等方面。

二、机械结构乒乓球捡球器的机械结构主要由捡球机构和移动机构组成。

捡球机构采用旋转式设计，通过电机驱动旋转，将乒乓球捡起并放入收集箱。

移动机构采用轮式设计，通过电机驱动轮子，实现捡球器的移动和定位。

同时，机械结构还需要考虑球的大小和形状等因素，以确保捡球器的准确性和稳定性。

三、电力驱动乒乓球捡球器的电力驱动主要采用直流电机驱动。

直流电机具有调速性能好、控制精度高等优点，能够满足捡球器对速度和精度的要求。

同时，直流电机还具有体积小、重量轻等优点，能够降低捡球器的整体重量和体积。

四、控制系统乒乓球捡球器的控制系统主要采用单片机或PLC等控制芯片实现。

控制系统需要实现以下功能：1.电机控制：通过控制电机的速度和方向，实现捡球器的移动和旋转。

2.传感器信号处理：通过传感器检测乒乓球的位置和数量等信息，并将信息传递给控制系统进行处理。

3.人工智能算法实现：通过人工智能算法实现对乒乓球的识别和预测，提高捡球的准确性和效率。

五、传感器技术乒乓球捡球器采用传感器技术进行检测和识别。

主要包括以下几种传感器：1.超声波传感器：通过发射超声波并接收反射波来判断乒乓球的位置和距离等信息。

2.红外线传感器：通过检测乒乓球的红外辐射来判断其位置和存在等信息。

3.摄像头传感器：通过拍摄图片或视频等方式来识别乒乓球的数量和颜色等信息。

六、人工智能技术乒乓球捡球器采用人工智能技术进行识别和预测。

主要包括以下几种技术：1.图像识别技术：通过训练神经网络等算法实现对乒乓球的识别和分类。

2.机器学习技术：通过训练数据模型来提高对乒乓球的识别和预测能力。

3.深度学习技术：通过建立深度神经网络模型来实现对乒乓球的更准确识别和预测。

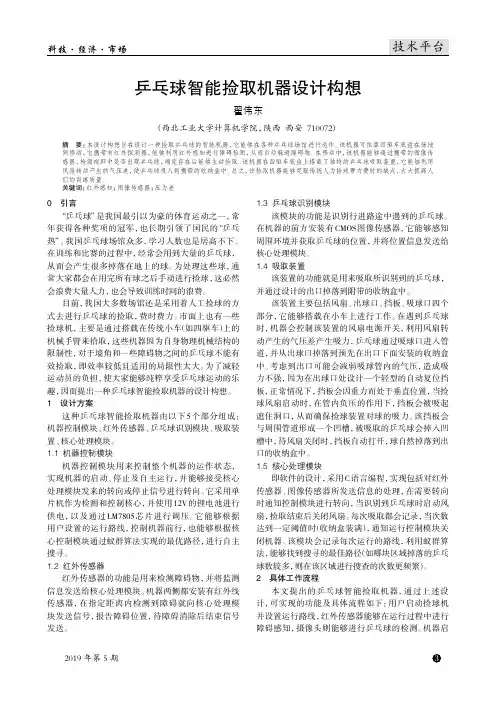

技术平台乒乓球智能捡取机器设计构想翟伟东（西北工业大学计算机学院，陕西 西安 710072）摘 要：本设计构想旨在设计一种捡取乒乓球的智能机器，它能够在各种乒乓球场馆进行运作。

该机器可依靠四驱车底盘在场地间移动，它携带有红外探测器，能够利用红外感知进行障碍检测，从而自动躲避障碍物。

在移动中，该机器能够通过携带的图像传感器，检测视野中是否出现乒乓球，确定存在后能够主动捡取。

该机器在四驱车底盘上搭载了独特的乒乓球吸取装置，它能够利用风扇转动产生的气压差，使乒乓球吸入到携带的收纳盒中。

总之，该捡取机器能够克服传统人力捡球费力费时的缺点，大大提高人们的训练质量。

关键词：红外感知；图像传感器；压力差0 引言“乒乓球”是我国最引以为豪的体育运动之一，常年获得各种奖项的冠军，也长期引领了国民的“乒乓热”。

我国乒乓球场馆众多，学习人数也是居高不下。

在训练和比赛的过程中，经常会用到大量的乒乓球，从而会产生很多掉落在地上的球。

为处理这些球，通常大家都会在用完所有球之后手动进行捡球，这必然会浪费大量人力，也会导致训练时间的浪费。

目前，我国大多数场馆还是采用着人工捡球的方式去进行乒乓球的捡取，费时费力。

市面上也有一些捡球机，主要是通过搭载在传统小车（如四驱车）上的机械手臂来拾取，这些机器因为自身物理机械结构的限制性，对于墙角和一些障碍物之间的乒乓球不能有效捡取，即效率较低且适用的局限性太大。

为了减轻运动员的负担，使大家能够纯粹享受乒乓球运动的乐趣，因而提出一种乒乓球智能捡取机器的设计构想。

1 设计方案这种乒乓球智能捡取机器由以下5个部分组成：机器控制模块、红外传感器、乒乓球识别模块、吸取装置、核心处理模块。

1.1 机器控制模块机器控制模块用来控制整个机器的运作状态，实现机器的启动、停止及自主运行，并能够接受核心处理模块发来的转向或停止信号进行转向。

它采用单片机作为检测和控制核心，并使用12V的锂电池进行供电，以及通过LM7805芯片进行调压。

机电一体化系统设计课程设计题目：乒乓球自动捡拾机姓名：孔维邈（）杨坚（）孔维邈（）学院：机械与电子工程学院班级: 机制123指导老师：完成时间：2016.01.13目录摘要 (1)关键词 (1)1前言 (2)乒乓球自动捡拾机设计摘要：本乒乓球自动捡拾机收到外部信息时，会自动的去定位乒乓球，同时检测障碍物并避开。

执行装置采用皮条与桶相结合的结构，在异步电机转动时，执行机构会将乒乓球压入装球装置。

在运动员在需要球或装球装置装满球时，运动员会去换下装球的桶。

本乒乓球捡拾器是一款适用于各地区中、大型乒乓球训练基地和训练学校的专业机器。

关键词：乒乓球；捡拾机；设计1 前言乒乓球是我国的国球，无数的乒乓球运动员在国际赛场上争金夺银，为祖国带来了无数的荣誉，这些都是和乒乓球在我国的普及是息息相关的。

在全国各地业余乒乓球训练基地和乒乓球学校随处可见，专业的乒乓球训练基地和学校也越来越多。

随着科学技术的发展，乒乓球的训练也越来越系统化、科学化、合理化。

乒乓球发球机的出现、利用计算机进行乒乓球运动轨迹分析等，这一系列的出现都使乒乓球运动员能够得到更好的锻炼，取得更好的成绩。

但是随之而来的问题是大量散落在地上的乒乓球。

而人工的拾取乒乓球，一次两次之类的还好，但是一旦拾取多了，拾取球的人腰酸背疼不说，而且其效率也不尽如人意。

于是乎，乒乓球拣拾器的相关设计便成为了一个问题。

但目前为止，国内外市场上还没有乒乓球拣球机器的出现。

没有专门的相关人员去投入到这个项目的研发中。

但是这个项目的未来前景可以说是一片光明。

专业乒乓球拣球机可以应用在业余或专业的乒乓球训练基地或训练学校。

使用专业乒乓球拣球机可以大大减少乒乓球训练基地或学校的工作人员和运动员拣球的工作量和工作时间，是运动员可以更好的投入到专业的训练当中，从而取得更好的比赛成绩。

本乒乓球自动捡拾机收到外部信息时，会自动的去定位乒乓球。

执行装置采用皮条与桶相结合的结构，在异步电机转动时，执行机构会将乒乓球压入装球装置。

592023年6月上 第11期 总第407期信息技术与应用China Science & Technology Overview1绪论1.1作品背景和意义乒乓球作为国球，越来越多的人喜欢打乒乓球，在乒乓球的学习中，发球是最基础最重要的一环，其中，发球和捡球的效率决定练习的时长。

为了更快更好地练习，减少运动员在练习过程中繁重的捡球工作。

通过对市场上捡球机器人的调查，捡球机器人都存在一些问题，如种类较多、速度较慢、成本较高、工作效率较低等。

因此，研究一款智能化乒乓球捡球机器人，能够自动拾取散落在球场上的乒乓球，可以在减少人力投入、提高训练效率等方面发挥重要的作用。

1.2 问题分析捡球机器人利用传感器对目标物体进行识别，再利用目标物体的位置信息，进行轨迹规划，进而通过控制机器人实施捡球。

为了解决这个问题，机器人通过树莓派收集传感器数据，采用深度强化学习算法[1]，在学习的过程中，不断实时定位，小车选择出最优的路径规划，规避障碍物，快速运动到指定地点，同时机械臂运动可以更加准确地抓取目标乒乓球。

通过深度学习算法，可以将小车运动最优化，机械臂的控制简单化，使整个捡球的稳定性、实用性及操作精度得到更好的保障。

2机器人系统总体设计2.1系统运行逻辑框架乒乓球捡球机器人的运行流程为:（1）经过系统的图像训练，在树莓派之中生成所需要抓取的乒乓球的模板帧。

（2）图像识别模块在周围寻找相似的模板，并进行靠近。

（3）机器人捡球系统的红外避障传感器开始检测是否有障碍物。

当检测到障碍物时，红外传感器将信号传递给树莓派，树莓派控制运动模块做出相应运动并再次检测是否有障碍物存在。

（4）到达所需要的模板帧处，当树莓派根据图像判别机器人当前的位置合适时，树莓派对抓取模块发出抓取命令，机器人抓取乒乓球并将其存储到机械爪旁的框中[2-3]。

2.2机器人搭建机器人以树莓派为核心模块，辅以摄像头作为机器视觉部分的接收，获取机器人身前的目标检测区域。
