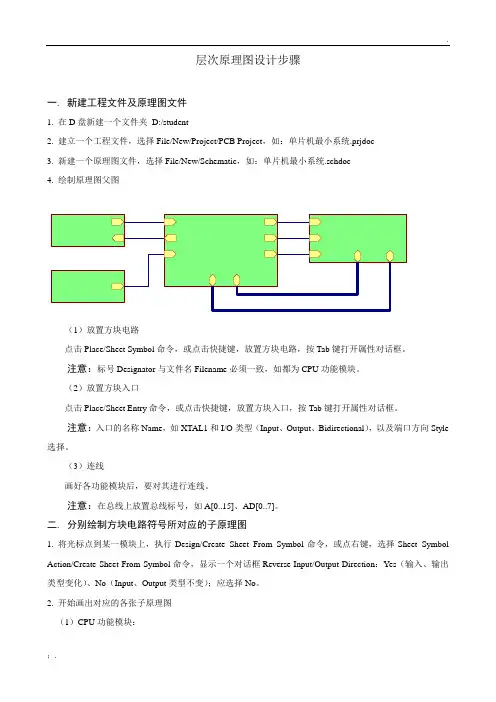

层次原理图设计步骤一. 新建工程文件及原理图文件1. 在D盘新建一个文件夹D:/student2. 建立一个工程文件，选择File/New/Project/PCB Project，如：单片机最小系统.prjdoc3. 新建一个原理图文件，选择File/New/Schematic，如：单片机最小系统.schdoc4. 绘制原理图父图（1）放置方块电路点击Place/Sheet Symbol命令，或点击快捷键，放置方块电路，按Tab键打开属性对话框。
注意：标号Designator与文件名Filename必须一致，如都为CPU功能模块。
（2）放置方块入口点击Place/Sheet Entry命令，或点击快捷键，放置方块入口，按Tab键打开属性对话框。
注意：入口的名称Name，如XTAL1和I/O类型（Input、Output、Bidirectional），以及端口方向Style 选择。
（3）连线画好各功能模块后，要对其进行连线。
注意：在总线上放置总线标号，如A[0..15]、AD[0..7]。
二. 分别绘制方块电路符号所对应的子原理图1. 将光标点到某一模块上，执行Design/Create Sheet From Symbol命令，或点右键，选择Sheet Symbol Action/Create Sheet From Symbol命令，显示一个对话框Reverse Input/Output Direction：Yes（输入、输出类型变化）、No（Input、Output类型不变）；应选择No。
2. 开始画出对应的各张子原理图（1）CPU功能模块：注意：（a）调整端口位置；（b）放置元器件，并调整位置，强调放置元器件的方法（特别是标号），如何搜索元器件。
（c）放置网络标号网络标号要放在导线上，不能放到管脚上（强调）；强调放置网络标号的方法；放置总线及总线入口，强调总线标号；（d）连接导线，注意方法及线形Wire。
Protel99SE画层次原理图、多Part元件Protel99画层次原理图、多Part元件的绘制方法在实际工作中我们可能需要把多张原理图连接起来,在同一PCB文件上进行绘制,具体操作步骤如下:1.首先要确保每张原理图都要放置互相连接的端口(即Port),相连的端口名称要一样.2.新建一个SCH文件或打开一个上面有足够空白空间的SCH文件.3.在选定的SCH文件上,执行Design—Create System From Sheet...命令,选择一个SCH文件,回车确认.4.把生成的方块,放置在合适的地方.5.重复3、4步骤,直至添加完所有相连的SCH文件.6.把每个方块具有相同端口(即Port)用导线相连.7.在此SCH文件上生成网络表.8.新建一个PCB文件,加载所生成的网络表2）、对于元件的编号的解决方法是Protel中实现多张图的统一编号，首先要将多张图纸做成层次原理图，然后点击到总图再选择菜单Tools下Annotate选项,再将Options标签下的Current sheet only 项的小勾去掉,点击OK,完成.3）、用Protel99画层次原理图时：ERC检验若出现Duplicate Sheet Numbers是什么错误？表示是sheet编号重复。
打开SCH图，然后按快捷键，D，O。
在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。
4）、在生成网络表时，执行菜单命令Create Netlist时，若是对于层次原理图的，则应该把“Append sheet number to local”的选项勾上，这样原理图之间就可以找到相应的网络号了。
5）、在protel99se中用分层式的方法画了几幅电路图，但是这几幅图中的net label标志的线连不起来，标识符号是一样的也连不起来。
有的说设置这些标志符的作用范围，但不知标志符如何设置，才能使这些标识符在所有的图中都是电气相连的。
第二章 Cadence的原理图设计2.1Design Entry CIS软件概述Cadence软件系统有两套电路原理图的设计工具，一套是Design Entry HDL，另一套就是我们马上要开始学习的Design Entry CIS。
其中Design Entry HDL 是Cadence公司原本的原理图设计软件，可以用于芯片电路和板级电路的设计，其长处在于可以把芯片的电路原理图和板级电路原理图结合在一起，进行综合设计；而Design Entry CIS主要用于常规的板级电路设计，Design Entry CIS原本是OrCAD公司的产品，OrCAD公司后来被Cadence公司收购，于是Design Entry CIS也就成了Cadence公司的另一套电路原理图设计软件。
Design Entry CIS原理图设计软件的特点是直观、易学、易用，在业界有很高的知名度，利用Design Entry CIS原理图设计软件可以进行简单的（只有单张图纸构成的）电路原理图设计，也可以进行（由多张图纸拼接而成的）平坦式电路原理图设计，还可以进行（多张图纸按一定层次关系构成的）层次式电路原理图设计。
在本章中，我们首先学习简单的电路原理图设计，然后再学习较为复杂的平坦式和层次式电路原理图设计。
我们将围绕一块非常简单的STC系列单片机下载电路板，学习简单电路原理图的设计，同时在此过程中，还将学习到USB转UART串行口、STC系列单片机下载电路等方面的知识。
接着，我们将围绕一块ARM-7核心实验板，进行平坦式和层次式电路原理图的设计，而该核心板是配套于ARM-7实验箱。
在此过程中我们还将学习到嵌入式技术等方面的知识。
2.2初识Design Entry CIS一．启动Design Entry CIS我们在电脑上点击“开始→所有程序→Cadence SPB 16.2→Design Entry CIS”，如下图所示：图2-1 启动Design Entry CIS这时将弹出如下对话框：图2-2 选择工作内容在这里我们选择“OrCAD Capture CIS”一项，点击“OK”按钮后，就实际启动了Design Entry CIS，出现如下界面：图2-3 OrCAD Capture CIS软件界面与大多数软件一样，OrCAD Capture CIS软件也是以项目方式管理我们的设计文件的。
