怎样把CAD中的黑底插入Word中变成白底，下面介绍两种方法仅供参考：
方法一：
1.打开CAD
2.打开“工具”-“选项”
3.点击“颜色”选项，打开“图形窗口颜色”，把里面的“颜色”改成白色，应用并关闭
就可以把CAD背景的颜色设置成白色。
4.利用qq截图，把设置成白色背景的CAD图插入Word中就可以了。
方法二：
1.打开word
2.打开“插入”-“对象”
3.点击“对象”下拉菜单，选对象，打开对象对话框，在对象类型中选AutoCAD图形，点
击确定，就打开CAD窗口了。
4.点“文件”-“打开”，选择你要打开的图形，点打开。
5.然后鼠标拖动把CAD图形选择上，点复制，在word中相应位置点粘贴，CAD
图形就自动粘成白底的了。

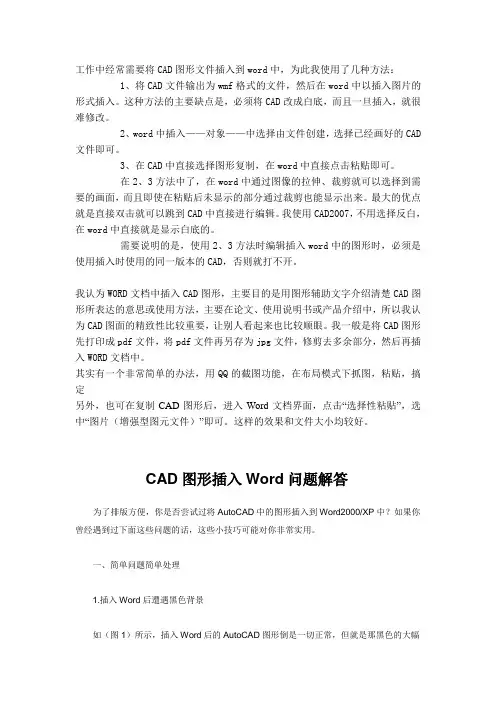

工作中经常需要将CAD图形文件插入到word中，为此我使用了几种方法：1、将CAD文件输出为wmf格式的文件，然后在word中以插入图片的形式插入。
这种方法的主要缺点是，必须将CAD改成白底，而且一旦插入，就很难修改。
2、word中插入——对象——中选择由文件创建，选择已经画好的CAD文件即可。
3、在CAD中直接选择图形复制，在word中直接点击粘贴即可。
在2、3方法中了，在word中通过图像的拉伸、裁剪就可以选择到需要的画面，而且即使在粘贴后未显示的部分通过裁剪也能显示出来。
最大的优点就是直接双击就可以跳到CAD中直接进行编辑。
我使用CAD2007，不用选择反白，在word中直接就是显示白底的。
需要说明的是，使用2、3方法时编辑插入word中的图形时，必须是使用插入时使用的同一版本的CAD，否则就打不开。
我认为WORD文档中插入CAD图形，主要目的是用图形辅助文字介绍清楚CAD图形所表达的意思或使用方法，主要在论文、使用说明书或产品介绍中，所以我认为CAD图面的精致性比较重要，让别人看起来也比较顺眼。
我一般是将CAD图形先打印成pdf文件，将pdf文件再另存为jpg文件，修剪去多余部分，然后再插入WORD文档中。
其实有一个非常简单的办法，用QQ的截图功能，在布局模式下抓图，粘贴，搞定另外，也可在复制CAD图形后，进入Word文档界面，点击“选择性粘贴”，选中“图片（增强型图元文件）”即可。
这样的效果和文件大小均较好。
CAD图形插入Word问题解答为了排版方便，你是否尝试过将AutoCAD中的图形插入到Word2000/XP中？如果你曾经遇到过下面这些问题的话，这些小技巧可能对你非常实用。
一、简单问题简单处理1.插入Word后遭遇黑色背景如（图1）所示，插入Word后的AutoCAD图形倒是一切正常，但就是那黑色的大幅背景看起来不那么令人舒服，这是什么原因呢?原来这是因为AutoCAD中的默认显示属性设置有问题，设置使用黑色的背景是为了让用户在绘图时减少眼睛的疲劳，毕竟没有几个人吃得消连续几个小时盯住白色的屏幕哟!图1知道了问题的根源所在，解决的办法就简单多了，在AutoCAD R14的“Tools”菜单下点击“Preferences→Display”对话框（图2），再点击“Colors”按钮，然后在“AutoCAD Window Colors”中选择白色即可。
在文档中导入CAD图的技巧在文档中导入CAD图的技巧导语：计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。
CAD技术作为杰出的工程技术成就，已广泛地应用于工程设计的各个领域。
以下是关于在文档中导入CAD图的技巧，欢迎大家前来学习。
在文档中导入CAD图的技巧进入word文档，这里是word2013，当然，word2007及word2010操作类似。
点击菜单栏的“插入”。
点击“对象”后面的倒三角形，然后点击“对象J”。
弹出插入的相关选项，这里有几个CAD，是因为我安装了CAD2008、CAD212、CAD2014几个版本，当然，这里最上面的是最低的版本2008，最下面的'是CAD2014，如果你的只安装了一个CAD，那这里之后一个CAD选项，点击即可。
选择自己喜欢的CAD 版本，点击它选择，然后点击“确定”。
这时候会自动打开cad，并且新建一个cad图纸空间，要求绘制图纸。
打开绘制好的图纸，选中，然后点击“ctrl+c”，复制图纸内容。
注意，这里如果是粘贴到CAD外边，使用cad右边修改菜单的复制一般不起效。
使用“ctrl+v”，粘贴到刚才新建的cad图纸空间中，然后点击“ctrl+s”保存图纸，才会生效。
这时候图纸就粘贴进来了，不过，图纸显示的效果貌似不是自己期望的，因为在cad中显示什么样的效果，返回到word中就是什么效果，因此需要在cad中设置好。
在命令栏输入"z",然后点击“回车”，输入“E”，然后点击回车。
这时候最大化显示了。
使用组合键"ctrl+s"保存操作。
然后点击word回到word中。
这时候可以发现，一个图形就导入进来了，并且十分清晰，因为导入的是矢量图。
同时双击这个图形，就会进入cad编辑，十分方便。
CAD图插入word文档步骤
将CAD的图插入WORD文档中
第一步：打开所要插入的CAD图，点击CAD工具条上的窗口缩放图标
第二步：选择需要插入的图，此目的是要将图放大到在CAD画图区域内的最大范围，这里放大到最大，在word中才会显示最大，利于编辑。
第三步：将图放大到最大
第四步：在CAD框选需要插入的图片，在图上的任意蓝点上右击鼠标，点击“复制”
第五步：切换到word文档，在你需要插入图片的位置，右击鼠标，点击“粘贴”，即得到下面的插入word文档中的CAD图。
第六步：点击CAD图，点击出来的图框的右下角的小黑点，即可放大缩小图。
第七步：如果你要在图上输入文字，即点击图片，出现下面的图片工具条
第八步：点击此图标后会出现好几个选择，你点击“衬于文字下方”，这是图片就会在整个word文字的下方，在你进行文字编辑的时候图片的位置就不会受到影响了，如下图
这就是我编辑的文字，图片完全不受影响
如果有时你在点击回车键的时候，图片会跟着一起下移，你就点击图片，会出现下面的样子，然后左键按住不放，就可以移动图片，将图片往上移动一点，就可以了。
