南瑞继保RCS9698ABCD

南瑞继保RCS9698ABCD

总控单元及远动单元装置培训
• • • • • • • 内容： 一、9698A/B总控装置介绍及使用 二、9698C/D远动装置介绍及使用 目的： 一、熟悉装置结构及组成，了解装置在系统中的应用。 二、掌握装置的组态工具使用，能对典型配置进行组态 三、能解决现场调试中常见的问题，了解装置在现场调试 中的注意事项。
296
串口1
串口2
... MODEM/ RS232
切换控制 MODEM/ RS232
...
总控单元硬件说明
• 基于486DX4的嵌入式PC系统和一个以 80296高性能单片机构成。其中486负责 应用处理任务调度，296连接多个串口负 责底层的收发和链路处理。 • 充足的系统资源（8M内存用于存储实时 数据，8M电子盘存储程序和配置）
9698D的硬件结构
9698C/D硬件模块（一）
• 对于变电站综合自动化系统而言，在保护、测控 装置多、信息量大的情况下，通信控制器CPU的 处理能力、系统资源，都直接成为影响系统性能 的瓶颈。为了适应综合自动化系统的复杂性和多 样性，增强系统的处理能力，本装置的硬件主要 由一个基于486DXe的嵌入式PC系统构133MHz 的486 提供了强大的处理能力和充足的系统资源 • （8M 内存用于存储实时数据，16M 电子盘存储 程序和配置），确保了变电站自动化系统在各种 复杂情况下的实时通信性能。
9698A硬件组成
9698B硬件组成
总控单元技术特点
•双CPU结构，强大的处理能力 •可以组成双机配置 •通过网络方式与后台计算机通信
•每一个通信口都可自由选择通信规约
•内置GPS模块，支持硬件对时 •使用方便的维护工具，内置串口监测手段 •可进行信息逻辑合成
总控单元硬件原理
RCS-9628CN母线电压保护测控装置要点

RCS-9628CN母线电压保护测控装置要点

1．
1.1
保护功能：
（1）三段低电压保护（其中第三段可作为复合电压闭锁输出）；
（2）母线过电压报警；
（3）零序过电压报警；
（4）PT断线报警；
（5）非电量保护（两路）；
（6）直流电源监视报警；
（7）故障录波。
测控功能：
（1）10路遥信开入采集、装置遥信变位、事故遥信；
（2）UA、UB、UC、U0、UAB、UBC、UCA、F共8个模拟量的遥测；
2.3.6 装置闭锁和告警
当CPU检测到本身硬件故障时，发出装置报警信号同时闭锁整套保护。硬件故障包括：RAM出错，EPROM出错，定值出错，电源故障。
当装置检测出如下问题，发出运行异常报警：
1）母线过电压报警、零序过压报警；
2）母线PT（三相）断线；
3）当系统频率低于49.5HZ，经10秒延时报频率异常；
（6）装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看；
（7）远方对装置实现信号复归；
（8）故障录波（包括波形数据上送）功能。
1.2 技术数据
1.2.1
直流电源： 220V，110V 允许偏差 +15％, -20％
交流电压：57.7V，100V
频 率： 50Hz
1.2.2 功
交流电压：＜0.5VA/相
直流：正常＜15W
跳闸＜25W
1.2.3
低压保护电压定值：2～100V
时间定值：0～100S
电压定值误差:＜2.5% 或 ±0.10 V
时间定值误差:＜0.1%整定值+35ms
遥测量计量等级：频率 0.01Hz
遥信分辨率:≤1ms
SOE分辩率:≤1ms
对时精度：≤1ms
RCS-9628CN母线电压保护测控装置要点

RCS-9628CN母线电压保护测控装置要点

0～255
11
掩码地址1位
0～255
12
掩码地址0位
0～255
13
以太网通讯规约
1
1：通用103规约
14
串口1通讯规约
0～2
0：不用
1：专用103规约2：modbus规约
2.3.3
装置设有零序电压报警功能，控制字“零序过压报警投入”整定为1时，若装置接入的母线零序电压大于零序过压报警电压定值，持续时间超过整定延时,装置合零序过压报警接点。
2.3.4
装置设有两路非电量保护，分别设置控制字控制这两路保护的投退。若非电量开入闭合时间超过整定时间，相应的非电量保护动作。
2.
冲击电压试验符合国标：GB/T14598.3-93 8.0的规定
1.2.8 输出接点容量
信号接点容量：
允许长期通过电流5A
切断电流0.3A（DC220V，V/R 1ms）
其它辅助继电器接点容量：
允许长期通过电流5A
切断电流0.2A（DC220V，V/R 1ms）
跳闸出口接点容量：
允许长期通过电流5A
Udydz1
2～100V
0.01V
2
母线低压Ⅱ段保护定值
Udydz2
2～100V
0.01V
3
母线低压Ⅲ段保护定值
Udydz3
2～100V
0.01V
4
母线过压报警定值
Ugydz
100～120V
0.01V
5
零序过压报警定值
U0dz
2～100V
0.01V
3U0外加
6
复合电压负序定值
U2dz
2～100V
0.01V
2.3
RCS9698H组态与监视帮助教程

RCS9698H组态与监视帮助教程

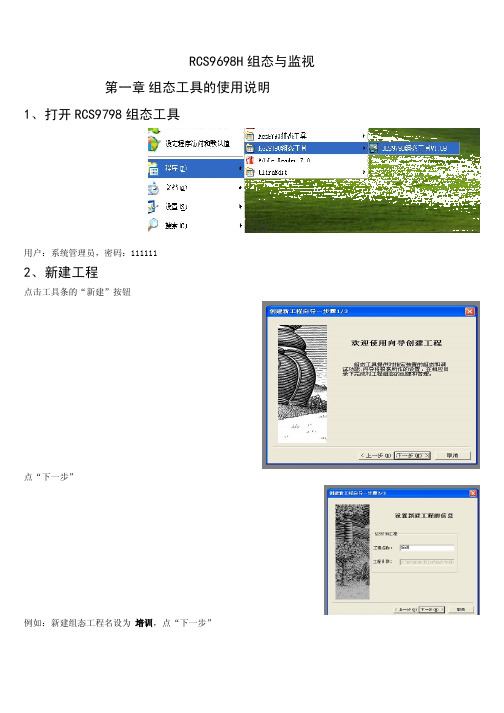

RCS9698H组态与监视第一章组态工具的使用说明1、打开RCS9798组态工具用户：系统管理员，密码：1111112、新建工程点击工具条的“新建”按钮点“下一步”例如：新建组态工程名设为培训，点“下一步”点“完成”，工程名“培训”新建完成。

点击工程名，可以对管理机地址修改，如果现场同时存在规约转换器9794A/B，要避免该地址重复。

点工具条“保存”按钮，“是否保存为新的组态工具”，选“是”点“确定”。

暂时退出组态工具。

至此，将建立了一个名为培训的空组态。

在相应的工程目录下，可以看到以下内容，它们将是今后运动机组态备份的全部内容。

其中project目录下包含的是下载到远动机的具体配置文件。

其中ini目录下包含的就是装置文本和规约文本等初始化文件，它们是今后组态能够从远动机中上装并顺利显示的重要文件。

3、文本配置如果不需要增加新的规约或新型号的装置，可以直接跳过文本配置这一步。

否则需要准备好以下资料：装置文本、规约文本，准备完毕即可进行相应的配置准备。

刚才新建的“培训”工程生成在RCS9798组态工具安装目录的project下：进入“培训”目录进入ini目录，进行相应文本的配置************************************* 新规约的增加 *************************************进入规约目录，规约文本配置。

将所需要的规约文本拷贝到该目录下，如南瑞继保网络103装置规约.ini、标准101调度规约.ini、标准104调度规约.ini等规约文本。

并修改Protocol.ini文本，内容为所需规约的名称，切忌不可以有不同之处，否则读取不到规约信息。

正常配置如：（未用是必须需要的）Protocol.ini的内容：未用南瑞继保网络103装置规约标准101调度规约标准104调度规约至此，规约文本配置完毕。

************************************* 新装置的增加 *************************************进入“二次装置”目录，将所需的装置文本及相应的cfg文件一起拷贝到该目录下，例如RCS923Av2.00.txt和RCS923Av2.00.cfgRCS9698H的装置文本与RCS9700后台所用的装置文本是相同的。

RCS-9698GH通信装置使用说明

RCS-9698GH通信装置使用说明

第2 页
RCS9698G/H 通迅装置
目录
目 录..............................................................................................................................................................1
2 特点................................................................................................................................................................2
RCS-9698G/H 通讯装置
技术和使用说明书
说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号有限公司
南瑞继保电气有限公司版权所有 本说明书适用于 RCS-9698G/H 系列 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相 符。 更多产品信息，请访问互联网：。
1 概述................................................................................................................................................................1
4 装置介绍........................................................................................................................................................1 4.1 硬件模块.................................................................................................................................................1 4.2 软件模块.................................................................................................................................................2 4.3 配置方案图............................................................................................................................................2 4.4 组态和调试软件简介.............................................................................................................................2 4.5 各板端子说明.........................................................................................................................................3 5.1 运行界面.................................................................................................................................................7 5.2 菜单说明.................................................................................................................................................7 5.2.1 菜单操作..............................................................................................................................................7 5.2.2 菜单分布..............................................................................................................................................8 5.2.3 状态显示说明......................................................................................................................................8 5.2.4 数据显示说明....................................................................................................................................10 5.2.5 网络设置说明.................................................................................................................................... 11 5.2.6 双机切换说明....................................................................................................................................12 5.2.7 双机通道说明....................................................................................................................................12 5.2.8 运行方式说明....................................................................................................................................12 5.2.9 站地址设置说明................................................................................................................................ 13 5.2.10 本机地址说明..................................................................................................................................13 5.2.11 时钟设置说明.................................................................................................................................. 14 5.2.12 清除事件说明..................................................................................................................................14 5.2.13 清除命令说明..................................................................................................................................14 5.2.14 版本显示说明...................................................................................................................................15 5.2.15 装置测试说明...................................................................................................................................15 5.2.16 各按键说明......................................................................................................................................16
RCS9698GH调试手册

RCS9698GH调试手册

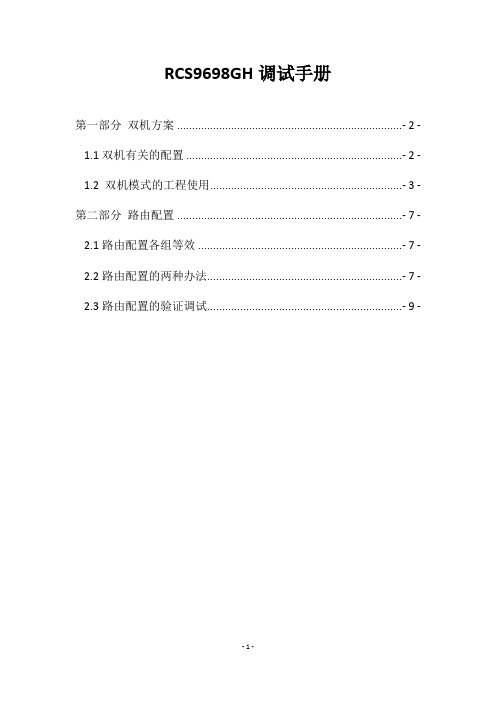

RCS9698GH调试手册第一部分双机方案 ........................................................................... - 2 - 1.1双机有关的配置 ........................................................................ - 2 - 1.2 双机模式的工程使用................................................................ - 3 - 第二部分路由配置 ........................................................................... - 7 - 2.1路由配置各组等效 .................................................................... - 7 - 2.2路由配置的两种办法................................................................. - 7 - 2.3路由配置的验证调试................................................................. - 9 -第一部分双机方案1.1双机有关的配置（1）液晶设置液晶设置主要用于双机方案的选择和双机通道的配置。

液晶在“装置参数”的子菜单下分别设置“双机模式”和“双机通道”。

主备模式推荐选择“对上主备对下双主”，双主模式推荐使用“两侧单机双主运行”，双机通道推荐使用CPU1上独立的网口直接互联。

在两侧单机双主运行模式下，双机通道是不需要设置的。

（2）双机硬连线双机硬连线主要用于双机对侧物理电气信号是否存在的相互检测，这是对侧存在的判据之一。

RCS9698C组态上装帮助教程v1.1

RCS9698C组态上装帮助教程v1.1

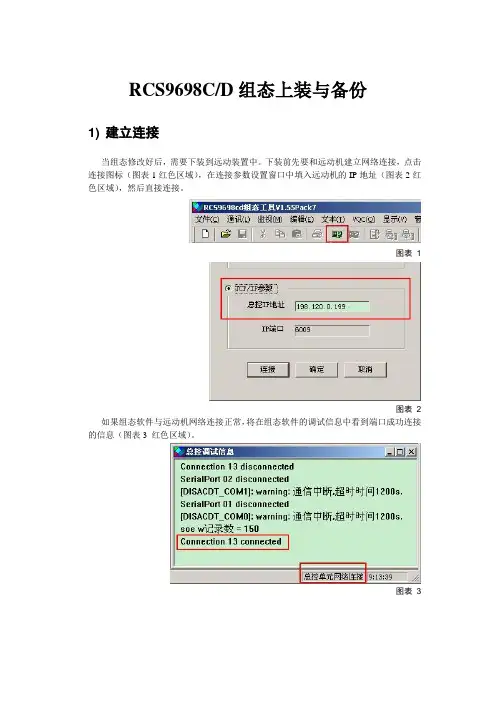

RCS9698C/D组态上装与备份1) 建立连接当组态修改好后，需要下装到远动装置中。

下装前先要和远动机建立网络连接，点击连接图标（图表1红色区域），在连接参数设置窗口中填入远动机的IP地址（图表2红色区域），然后直接连接。

图表 1图表 2 如果组态软件与远动机网络连接正常，将在组态软件的调试信息中看到端口成功连接的信息（图表3 红色区域）。

图表 32) 连接建立异常如果组态软件与远动机网络连接异常，将弹出连接等待提示（图表4），一段时间后，弹出连接失败提示（图表5）。

导致连接异常的原因：a)网络不通。

b)远动机与目标机的IP地址不符。

图表 4图表 5 3) 组态上装成功一旦组态软件连接到远动机，组态上装操作就可以开始。

点击上装图标（图表6红色区域），将弹出组态重现采用的ini目录（图表7），完成上装（图表8）图表 6图表7图表8 4) 组态上装出错及解决方法有时上装组态会遇到报错，错误提示如图表9 ，甚至有时会导致组态异常退出（图表10）图表9图表10 出错的原因是ini目录和上装的组态文本xx工程.ini没有对应。

解决的办法是找到原始的组态备份文件夹。

如：D:\RCS辅助工具\Proj_CD\9700实验室，把其下的ini目录中的全部内容复制并黏贴到D:\RCS辅助工具\ini\RCS9698c目录下。

再重试上装，即可成功。

图表11图表125) 远动机组态的完整备份所以，正确的组态备份，应该是D:\RCS辅助工具\Proj_CD下的xx工程文件夹。

其中ini目录是重要的初始化文件夹，xx工程.ini是下装到远动机中的组态文本。

图表13。

RCS-9698EF通信装置说明书

RCS-9698EF通信装置说明书

实现与远动主站、集控中心通信
变电站如果为无人值班站，站内采集到的诸多信息都需要转算机系统的通信任务，一方面将 自身采集信息上送，另一方面将管理站下发命令转给具体装置执行。
RCS9698E/F 通信设备

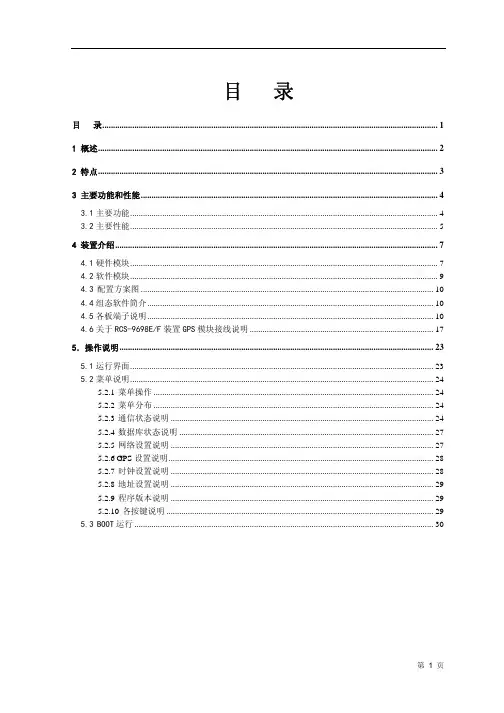

目录
目 录............................................................................................................................................................. 1 1 概述............................................................................................................................................................... 2 2 特点............................................................................................................................................................... 3 3 主要功能和性能 ........................................................................................................................................... 4
采集变电站其他智能电子辅助设备信息
RCS9698GH远动机介绍_hh

RCS9698GH远动机介绍_hh


DC板端子说明
为装置地，该端子与机箱相连； 端子 1 为装置地，该端子与机箱相连； 为装置电源正， 为装置电源负。 端子 3 为装置电源正，端子 5 为装置电源负。 为本装置的预告总信号输出， 端子 8-9 为本装置的预告总信号输出，一旦满足预告总 信号条件，该接点闭合（预告总信号由组态软件合成） 信号条件，该接点闭合（预告总信号由组态软件合成） 为本装置事故总信号输出， 端子 10-11为本装置事故总信号输出，一旦满足事故总 为本装置事故总信号输出 信号条件，该接点闭合（事故总信号由组态软件合成） 信号条件，该接点闭合（事故总信号由组态软件合成） 为本装置故障信号输出， 端子 12-13 为本装置故障信号输出，装置失电或运行灯 熄灭时闭合； 熄灭时闭合； 为本装置备机状态信号输。 端子 14-15为本装置备机状态信号输。当本装置成为备 为本装置备机状态信号输 机时，该接点闭合。 机时，该接点闭合。 就地” 端子 16为“远方 就地”开入使用，当该接点有开入时 为 远方/就地 开入使用， 表示“远方”位置，远方可以遥控； ，表示“远方”位置，远方可以遥控； 为光耦输入公共负端； 端子 20 为光耦输入公共负端；
网络参数设置
↑” ↓”键移动光标，切换编辑项， 按“↑”、“↓”键移动光标，切换编辑项，设 置的网络参数有“ 地址” 子网掩码” 置的网络参数有“IP 地址”、“子网掩码”、“ 网关” 在要编辑的项目中通过“ ” 网关”。在要编辑的项目中通过“←”、“→” ” 键进行编辑。 、“┼”、“─”键进行编辑。 注：由于改动网络设置可能会影响远动通信装置 的网络连接，在调试完成后， 的网络连接，在调试完成后，不要轻易改动此项 参数，以免造成系统无法正常运行。 参数，以免造成系统无法正常运行。
串口扩展板端子说明
9698H调试说明

9698H调试说明

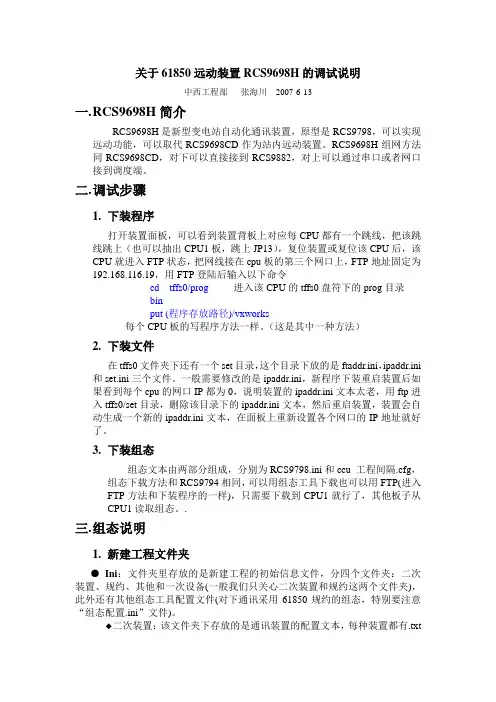

关于61850远动装置RCS9698H的调试说明中西工程部张海川2007-6-13一.R CS9698H简介RCS9698H是新型变电站自动化通讯装置，原型是RCS9798，可以实现远动功能，可以取代RCS9698CD作为站内远动装置。

RCS9698H组网方法同RCS9698CD，对下可以直接接到RCS9882，对上可以通过串口或者网口接到调度端。

二.调试步骤1.下装程序打开装置面板，可以看到装置背板上对应每CPU都有一个跳线，把该跳线跳上（也可以抽出CPU1板，跳上JP13），复位装置或复位该CPU后，该CPU就进入FTP状态，把网线接在cpu板的第三个网口上，FTP地址固定为192.168.116.19，用FTP登陆后输入以下命令cd tffs0/prog进入该CPU的tffs0盘符下的prog目录binput (程序存放路径)/vxworks每个CPU板的写程序方法一样。

（这是其中一种方法）2.下装文件在tffs0文件夹下还有一个set目录，这个目录下放的是ftaddr.ini，ipaddr.ini 和set.ini三个文件。

一般需要修改的是ipaddr.ini，新程序下装重启装置后如果看到每个cpu的网口IP都为0，说明装置的ipaddr.ini文本太老，用ftp进入tffs0/set目录，删除该目录下的ipaddr.ini文本，然后重启装置，装置会自动生成一个新的ipaddr.ini文本，在面板上重新设置各个网口的IP地址就好了。

3.下装组态组态文本由两部分组成，分别为RCS9798.ini和ccu_工程间隔.cfg，组态下载方法和RCS9794相同，可以用组态工具下载也可以用FTP(进入FTP方法和下装程序的一样)，只需要下载到CPU1就行了，其他板子从CPU1读取组态。

.三.组态说明1.新建工程文件夹●Ini：文件夹里存放的是新建工程的初始信息文件，分四个文件夹：二次装置、规约、其他和一次设备(一般我们只关心二次装置和规约这两个文件夹)，此外还有其他组态工具配置文件(对下通讯采用61850规约的组态，特别要注意“组态配置.ini”文件)。

RCS9698AB总控说明书

RCS9698AB总控说明书


RCS9698A（RCS9898B）系根据变电站综合自动化系统的需要，为适应变电站综合自动化系统 的复杂性和多样性而研制开发的、高可靠性、经济、实用的通信控制器。
RCS9698A（RCS9898B）装置在硬件上，采用开放式结构，利用嵌入式工业 PC 与高档工业控 制单片机构成一多 CPU 系统，提供多达 15 个串行通信接口以及以太网通信接口，并可内置 GPS， 实现系统自动对时和统一时钟。在软件上，采用面向对象的方法，通过对变电站自动化通信任务 的分析和研究，建立多个独立的通信模块，在此基础上，构成良好的软件框架结构，通过与硬件 的良好配合，实时、可靠、稳定、高效地完成变电站自动化系统通信任务，同时配置了功能强大 的使用维护工具，提供了便捷的维护和调试手段。
4.1 硬件模块
RCS9698A（RCS9898B）的硬件结构如图 1 所示。
8M RAM
8M DISK
10BASE-T 以太网接口
486 100MHz
液晶 显示
薄膜 键盘
296
串口1 串口2
...
切换控制
MODEM/ RS232
...
MODEM/ RS232
图1
对于变电站综合自动化系统而言，在保护、测控装置多、信息量大的情况下，通信控制器 CPU 的处理能力、系统资源及与后台的通讯速率，都直接成为影响系统性能的瓶颈。为了适应综合自 动化系统的复杂性和多样性，增强系统的处理能力，本装置的硬件主要由一个基于 486DX4 的嵌 入式 PC 系统和一个以高档 80296 单片机构成的智能通信接口组成。由两个 CPU：486DX4（100MHz） 和 80296（40MHz），分别承担实时通信任务。80486 负责应用处理任务调度，80296 连接多个串口 负责底层的收发和链路处理。100MHz 的 486 提供了强大的处理能力和充足的系统资源（8M 内存 用于存储实时数据，8M 电子盘存储程序和配置），并提供了与后台的以太网连接。通过两个 CPU 的分工、合作，确保了变电站自动化系统在各种复杂情况下的实时通信性能。

RCS-9698GH通信装置说明书

置装信通动远 H/G8969-SCR
l
l
l
l
l
l

iii
司公限 有气 电保 继瑞 南京南
81 ............................................................................................................ 件软态组
。坏损备设的重严或 �害伤身人的重严 ,亡死员人致导能可则�视忽被施措防预全安果如着味意 !告警
。坏损备设的重严 或�害伤身人的重严 ,亡死员人致导会则�视忽被施措防预全安果如着味意 !险危
�义定准标和记标示指下以到用会将中册手本 告警及导指作操 。容内关相作操悉熟�书明说本读阅细仔须必员人业专关相�前作操何任做置装本对在 。责负应相担承不司公我�害损何任的成造作操当不因�明说示警关相中书明说略忽 。解理分充且读阅部全须必容内章本�时用使和装安在。议建防预全安的前品产用使了述叙章本 l
5 .................................................................................................................. 数参术技用通
5 ............................................................................................................................... 数参术技 章 2 第 4 ......................................................................................................................... 型选货订 2 .................................................................................................................................点特 1 .................................................................................................................................能功 1 .................................................................................................................................用应 4.1 3.1 2.1 1.1

RCS9698AB总控说明书

4.2 软件模块
RCS9698A（RCS9698B）软件实现与变电站内各种微机化保护、自动装置、智能电能表通信、 交换信息，与变电站主计算机、调度和集控中心通信，完成对各类设备通信控制和协调、规约转 换，并对通信状态进行监视，是整个装置的核心。
第3章 第4页
RCS-9000 变电站综合自动化系统：9698A/B 总控单元
必要时，可通过外加转换模块扩展光纤接口。
在 RCS9698B 中，两总控单元在软硬件上相互独立，并具有独立的电源模块，故障互不影响。 正常工作情况下，两总控单元处于一主一备状态，一总控单元处于工作状态，另一总控单元处于 备用状态。一旦处于工作状态的总控单元发生失效（死机或电源发生故障）或由于内部电路故障 失去与调监视和切换总线背板迅 速将各通信接口切至备用总控单元，将故障总控单元与外部接口隔离，同时启动备用总控单元进 入工作状态。
装置的主要硬件模块有：
第3章 第3页
南瑞继保电气有限公司
1. CPU 板： 2. EXT 板： 3. DC 板：
该板集成了系统中的主要部件，包括两个 CPU 系统、以太网络部件、串口 控制器和 2 个 RS232 接口、5 个 RS485 接口； 扩展板。该板扩展了 4 个可配置口，根据需要它们可以配置成 RS232、 RS485、RS422 接口。接口类型的选择由软件控制，无需跳线； 即电源板，该板可直接由 220V 直流供电，经转换，提供装置内部需要的 直流电源，该板还提供了与外部 GPS 装置或内置 GPS 模块接口的部件；
1） IEC870-5-103 继电保护设备信息接口配套标准
2） DL451-91 远动设备通信规约
3） DNP3.0 通信规约
4） SC1801 远动规约

RCS-9681 微机保护通讯说明

RCS-9681 微机保护通讯说明RCS-9681装置类别为D1H
1. 定值通讯说明
定值中所有数值型定值为2位小数方式，占用2个字节
开关量定值每个占1位，从低位开始排列
第0位：整组起动
第1位：复压过流Ⅰ段动作
第2位：复压过流Ⅱ段动作
第3位：复压过流Ⅲ段动作
第4位：零序过流Ⅰ段动作
第5位：零序过流Ⅱ段动作
第6位：零序过流Ⅲ段动作
第7位：零序过压Ⅰ段时限动作
第8位：零序过压Ⅱ段时限动作
第9位：间隙过流Ⅰ段时限动作
第10位：间隙过流Ⅱ段时限动作
动作事件中某位置1，表示该位对应元件动作
电流占2个字节，2位固定小数，单位为安培
3.
0. 过负荷
1. PT断线
2. 系统频率异常
3. CT断线
4. 风冷启动
5. 闭锁调压
6. 并联启动
7. 复压动作
8. RAM出错
9. 程序出错
10. 定值校验出错
11. 出口回路故障
12. 电源故障
13. 备用
14. 接地报警
4. 保护模拟量说明
0. 复压过流保护投入 1. 接地零序保护投入
2. 不接地零序保护投入
3. 其它侧复压动作
4. 本侧PT退出
5. 检修状态
6~15.备用
16. 开入1 17. 开入2
18. 开入3 19. 开入4
20. 开入5 21. 开入6
22. 开入7
23~31.备用。

RCS-9659 准同期装置说明书介绍


COM
1
RS485-1A
2
RS485-1B
3
RS485-1地
4
RS485-2A
5
RS485-2B
6
RS485-2地
7
对时485A
8
对时485B
9
对时485地
10
打印收
11
打印发
12
打印地
（5A）
图 3-3 串口通信板端子
至控制系统
至控制系统
