ST3840PLUSV1.2拼接驱动板规格书

电机驱动板及说明（精选5篇）第一篇：电机驱动板及说明L298直流电机/步进电机驱动板【实物图片】驱动板尺寸：65mmX50mmX30mm 安装尺寸：49.2mmX45mm 孔径：直径3.5mm[主要功能特点]•关键芯片：L298N 双H 桥直流/步进电机驱动芯片 L298N 芯片工作电压：DC 4.5~5.5V。

电机驱动电源电压DC 5--35V。

电源输入正常时有LED 灯指示。

最大输出电流2A（瞬间峰值电流3A），最大输出功率25W。

输出正常时电机运转有LED 灯指示。

具有二极管续流保护。

可单独控制２台直流电机或１台两相4 线(或6 线)步进电机。

可以采用并联接法控制一台高达3A 的直流电机。

可实现电机正反转。

直流电机转速可通过PWM 方式实现调速。

•可以给单片机等控制器提供5V电源接口说明：J1：电机驱动电源输入接口范围DC 5V—35V。

V+接正，GND接地，注意不要接反电源极性。

J2：驱动器和控制端的接口控制直流电机时IN1、IN2 和ENA 为一组，它们控制的电机A 接在J3 的A+和A-，如果电机A 不调速，则ENA 悬空即可；如果电机A调速，则ENA 接一路PWM 输出口；IN3、IN4 和ENB 为一组，它们控制的电机B 接在J3 的B+和B-，如果电机B 不调速，则ENB 悬空即可；如果电机B 调速，则ENB 接另一路PWM 输出口；控制步进电机时IN1、IN2、IN３和IN４接４根IO 线，A-、A+接步进电机一相；B-、B+接步进电机另一相。

ENA、ENB 悬空即可。

如果是6线步进电机，可以把两相的公共线一起接在 J1 的V+即可。

J3：输出电机接口接直流电机时，A+和A-为一路电机；B+和B-为另一路电机。

接步进电机时，A+、A-、B+和B-步进电机的4 根相线接口，如果是6线步进电机，可以把两相的公共线一起接在 J1 的V+即可。

第二篇：《驱动电机及控制技术》教学大纲《驱动电机及控制技术》教学大纲一、授课对象本课程适用于汽车服务系新能源汽车制造与装配专业（中、高级）班三年制二、课程学时总学时 108课时，6课时/周，1学期授完。

MX30控制服务器诺瓦COEX控制器嵌入式软件V1.0（内嵌在MX30中）规格书更新记录简介MX30是西安诺瓦星云科技股份有限公司（以下简称“诺瓦星云”）全新控制系统COEX系列下的一款二合一控制服务器，集视频处理和控制功能于一体，具有丰富的视频输入接口（HDMI 2.0、HDMI 1.4、DP 1.1、3G-SDI），10路输出网口和2路10G光纤接口，支持全新的视觉管理平台VMP，为用户提供更好的操控体验。

认证CE、FCC、IC、UKCA、PSE。

若该产品无所销往国家或地区的相关认证，请第一时间联系诺瓦星云确认或处理，否则，如造成相关法律风险，客户需自行承担或诺瓦星云有权进行追偿。

特性输入输出●多种视频输入接口−1×HDMI 2.0（带环路输出）−1×HDMI 1.4（带环路输出）−1×DP 1.1−2×3G-SDI（带环路输出）●10bit/8bit视频源输入●3种输出接口−10×千兆网口，最大带载650万像素−2×10G光口−1×SPDIF数字音频接口●3种控制接口−1×Genlock同步信号输入（带环路输出）−2×Ethernet以太控制网口−1×AUX辅助接口高级特性●3个独立图层支持最多添加3个图层，并按照Z序优先级调整。

●画面缩放支持4种画面缩放模式，包括自定义、点对点、幕布平铺和铺满屏幕。

●颜色校准支持对黑白和RGB三基色衍生的12路标准颜色进行色相、饱和度和明度的精准调节。

●HDR−支持HDR10，符合SMPTE ST 2084 / SMPTE ST 2086标准。

−支持HLG。

●全灰阶校正配合诺瓦星云高精度校正系统和C3200科学级相机，为每一级灰阶生成其专属的校正系数，保障每一级灰阶的均匀性，显著提升显示屏画质。

●延迟−支持低延迟，并可实现低延迟不减带载。

独立主控模式下，控制器端0帧延迟（小于1ms），视频控制器模式下，控制器端1帧延迟。

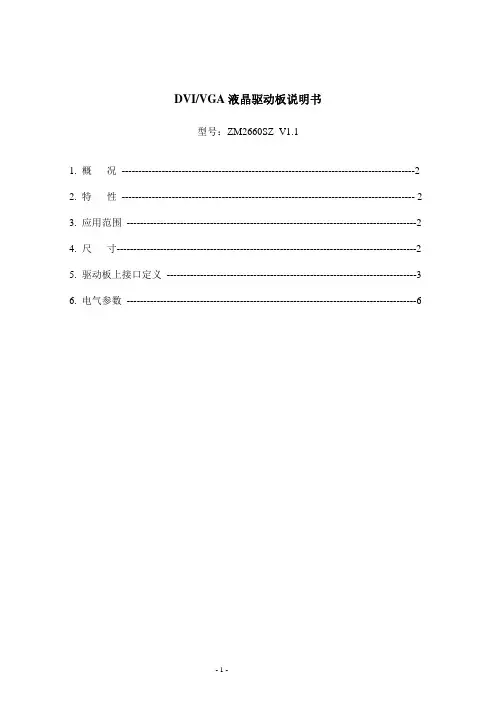

DVI/VGA液晶驱动板说明书型号：ZM2660SZ_V1.11. 概况 ----------------------------------------------------------------------------------------22. 特性 ---------------------------------------------------------------------------------------- 23. 应用范围 ---------------------------------------------------------------------------------------24. 尺寸------------------------------------------------------------------------------------------25. 驱动板上接口定义 ---------------------------------------------------------------------------36. 电气参数 ---------------------------------------------------------------------------------------61.概况：ZM2660SZ_V1.1液晶驱动板使用REALTEK公司高性能、专业的TFT LCD驱动控制芯片,最大能支持1920x1080分辨率的液晶屏显示。

2.特性：z模拟RGB信号，数字DVI信号输入。

z支持LVDS接口类型的液晶屏。

z最大输出支持HDTV（1920×1080）@60Hz,兼容VGA(640×480),SVGA(800×600),XGA(1024×768),SXGA(1280×1024) ,UXGA(1600×1200)等VESA时序z24Bit 真彩处理z即插即用，符合VSEA DDC1/2B标准z兼容VSEA 电源管理模式z输入电压为直流9V~18V，电流最小2A,最小推荐24W电源适配器z工作温度:-25℃－70℃,储存温度:-40℃－80℃,相对湿度10%－95%(非凝露)z支持多国语言OSD菜单操作，OSD 菜单调节，可调节的内容包括：亮度，对比度，相位，时钟，图像位置，OSD菜单的位置，OSD菜单语言，色温，工厂复位，等等z可支持AU，LG-Philips，Samsung，CPT，Sharp，Chimei，Fujistu，Hannstar，Sanyo等等厂家的LVDS，TTL接口的大多数型号数字TFT LCD。

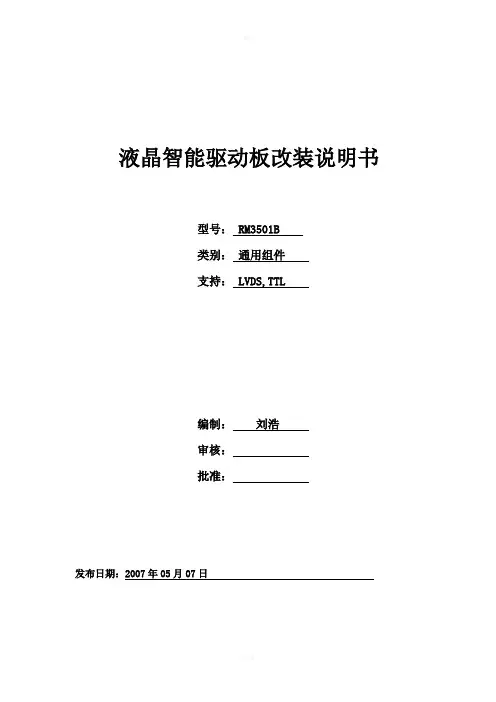

液晶智能驱动板改装说明书型号： RM3501B类别：通用组件支持： LVDS,TTL编制：刘浩审核：批准：发布日期：2007年05月07日目录1、概述2、主要特性3、AD驱动板外观图4、接口定义及接口电气要求5、结构尺寸6、预设支持模式表7、液晶屏接口类型的对应与简单识别8、软体烧录一、概述液晶智能驱动板的设计主要用于配接TFT LCD PANEL（含TTL，LVDS接口技术之真彩液晶屏），智能通用驱动板内置单双位LVDS和TTL插座，配合不同型号的驱动线和转接板后，将MCU烧录对应的驱动程序即可支持市面所常见的6寸－21寸液晶屏。

不管是笔记本液晶屏还是台式机液晶屏都可以采用此驱动板进行驱动显像。

并且针对不同尺寸的液晶屏实现最高分辨率可达SXGA+的模拟R、G、B输入信号的再现，色彩再现可支持至24 bit。

行频在30 到80 KHz、场频60 到75 Hz范围内的信号,可以实现同步自动检测。

同步方式要求使用行场分离的同步信号。

该产品同时提供音频功率放大功能，可提供1W×2的输出功率，可以以按键方式数控调节音量（根据客户要求选择，未指定型号不带音效电路元件）液晶智能驱动板可以代替目前各种品牌机液晶显示器的原驱动板，如三星，菲利普，优派，AOC,EMC,KTC,联想，海尔等等。

非另有说明，产品所符合规范在本文档内描述。

二、主要特性控制板支持规格：（音频及按键部分根据客户要求选择或更改）三、AD驱动板外观图（因客户要求而不同）四、接口定义及接口电气要求1.按键板操作接口：采用6按键（开关键，UP键，DOWN键，AUTO键，MENU键，确认键）独立式按键接口。

智能通用驱动板的按键板接口电路都采用对地式电路，意味者按键板的每个按键需要一端接口接到MCU的控制线接口，一端接口接到GND。

当按键操作时按键的两端引脚对地短路形成一个脉冲型号传到MCU中，起到按键板控制作用。

如果在维修中使用，需要保留原机的按键板，那么需要确认原机的按键板为对地式电路方可接到智能驱动板插座，部分品牌机按键板采用矩阵式电路，采用这种按键板接通用板时需要将矩阵电路的阻容元件摘除，将每个按键都改成对地式结构。

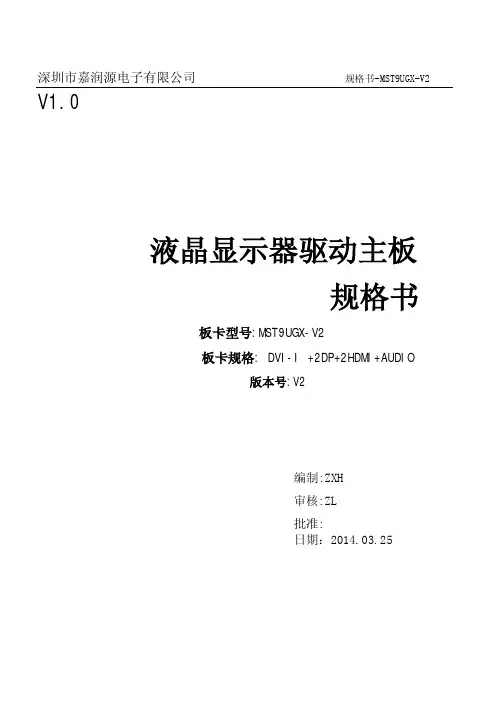

深圳市嘉润源电子有限公司规格书- MST9UGX-V2 V1.0液晶显示器驱动主板规格书板卡型号:MST9UGX-V2板卡规格: DVI-I +2DP+2HDMI+AUDIO版本号:V2编制:ZXH审核:ZL批准:日期：2014.03.25深圳市嘉润源电子有限公司规格书- MST9UGX-V2目录页码内容1 目录2 产品概述2 产品特性3 产品外观图4 模式支持表5 产品结构图6 接口定义7 使用注意事项1．规格简介GENERAL DESCRIPTIONMST9U01V1 是一个 4K2K 的 LCD 显示器的单芯片解决方案，最高支持到 4096x2160@60Hz 的分辨率。

MST9U01V1 ，a total chip SOC that for LCD monitors with panel resolutions up to4096x2160@60Hz.主要特点：Key features include:>1. 集成 4个高质量图像缩放引擎，可同时处理 4个 4K2K@30Hz 视频输入流。

Integrated four High-quality scaling engine for processing up to 4 4K2K@30Hz AV Stream.>2. 集成 6 个复合数字接口，每一个都可支持 HDMI/DVI/DP/MHL 接口，另外集成 1 路模拟输入端口，支持 PC（VGA）输入。

Integrated 6 Combo Digital Ports (Supports HDMI/DVI/DP/MHL) and 1 Analog Input Ports (Supports深圳市嘉润源电子有限公司规格书- MST9UGX-V2 Analog RGB Compliant Input Ports);>3. 内建LVDS/eDP（可选）,需要转接板支持）/VBY1接口，最高支持分辨率为4096x2160@60Hz的 LCD Panel。

液晶显示器常用“通用驱动板”介绍类别：显示与光电1．常用“通用驱动板”介绍目前，市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌。

驱动板配上不同的程序，就驱动不同的液晶面板，维修代换十分方便。

常见的驱动板主要有以下几种类型：（1）2023 B-L驱动板2023B－L驱动板的主控芯片为RTD2023B，主要针对LVDS接口设计，实物如图1所示。

图1 2023B-L驱动板实物该驱动板的主要特点是：支持LVDS接口液晶面板，体积较小，价格便宜。

主要参数如下：输入接口类型：VGA模拟RGB输入；输出接口类型：LVDS；显示模式：640×350／70Hz～1600×1200／75Hz；即插即用：符合VESA DDC1／2B规范；工作电压：DC 12V±1.0V，2～3A；适用范围：适用于维修代换19in以下液晶显示器驱动板。

2023B－L驱动板上的VGA输入接口各引脚功能见表2，TXD、RXD脚一般不用。

表2 VGA插座引脚功能2023B-L驱动板上的按键接口可以接五个按键、两个LED指示灯，各引脚功能见表3。

表3 2023B-L驱动板上的按键接口引脚功能2023B-L驱动板上的LVDS输出接口（30脚）引脚功能见表4。

表4 2023B-L驱动板LVDS输出接口各引脚功能2023B-L驱动板上的高压板接口引脚功能见表5。

表5 2023B-L驱动板上的高压板接口引脚功能（2）203B-L驱动板2023B-L主要针对TTL接口设计，其上的LVDS接口为插孔，需要重新接上插针后才能插LVDS插头。

2023B-T 驱动板实物如图6所示。

图6 2023B-T驱动板实物图2023B-T驱动板体积比2023B-L稍大，价格也相对高一些，其主要参数如下：输入接口类型：VGA模拟RGB输入；输出接口类型：TTL；显示模式：640×350／70Hz～1280×1024／75 Hz：即插即用：符合VESA DDC1／2B规范；工作电压：DC 12V±1.0V，2～3A；适用范围：适用于维修代换20in以下液晶显示器的驱动板。

Supertex inc.HV9930DB1General DescriptionThe HV9930DB1 is an LED driver demoboard capable of driving up to 7 1-watt LEDs in series from an automotive input of 9 - 16VDC. The demoboard uses Supertex’s HV9930 in a boost-buck topology. The converter operates at frequencies in excess of 300kHz and has excellent output current regulation over the input voltage range. It can also withstand transients up to 42V and operate down to 6V input. The converter is also protected against open LED and output short circuit conditions. Protection against reverse polarity up to 20V is also included.Board Layout and Connection DiagramHigh Bright LED Driver IC DemoboardMeeting Automotive RequirementsConnections:Input - The input is connected between the terminals of connector J1 as shown in the Connection Diagram.Output - The output is connected between the terminals of connector J2 as shown.Enable/PWM Dimming:To just enable the board, short pins 1 and 2 of connector J3 as shown. For PWM dimming, connect the external push-pullsquare wave source between terminals 1 and 3 of connectorJ3 as shown by the dotted lines.Note: During PWM dimming, pin 2 of connector J3 should be left open. Also, the PWM signal must have the proper polarity with the positive connected to pin 1 of J3. Note that pin 3 of J3 is internally connected to the return path of the input voltage.Actual Size: 2.25” x 1.25”PWM DimmingV INTesting the Demo BoardNormal Operation: Connect the input source and the output LEDs as shown in the Connection Diagram and enable the board. The LEDs will glow with a steady intensity. Connect-ing an ammeter in series with the LEDs will allow measure-ment of the LED current. The current will be 350mA +/- 5%.Open LED test: Connect a voltmeter across the output ter-minals of the HV9930DB1. Start the demoboard normally, and once the LED current reaches steady state, unplug one end of the LED string from the demoboard. The output volt-age will rise to about 33V and stabilize.Short Circuit Test: When the HV9930DB1 is operating in steady state, connect a jumper across the terminals of the LED string. Notice that the switching frequency drops, but the average output current remains the same.PWM Dimming: With the input voltage to the board discon-nected, apply a TTL compatible, push-pull square wave sig-nal between PWMD and GND terminals of connector J3 as shown in the Connection Diagram. Turn the input voltage back on and adjust the duty cycle and / or frequency of the PWM dimming signal. The output current will track the PWMdimming signal. Note that although the converter operates perfectly well at 1.0kHz PWM dimming frequency, the best PWM dimming ratios can be obtained at lower frequencieslike 100 or 200HzTypical ResultsFig. 1 shows the efficiency plot f or the HV9930DB1 over the input voltage range. The converter has efficiencies greater than 80% over 13V input. Note that these measurements do not include the 0.3 - 0.5W loss in the reverse blocking diode.Fig. 2 shows the variation of the switching frequency over the input votage range. The frequency varies from 300kHz to 500kHz over the entire input voltage range and avoids the restricted frequency band of 150kHz to 300kHz and the AM band greater than 530kHz. This makes it easier to meet the conducted and radiated EMI specifications for the automo -tive industry.Fig.3 shows the output current variation over the input volt-age range. The LED current has a variation of about 2.0mA over the entire voltage range.7072747678808284Input Voltage (V)E f f i c i e n c y (%)300350400450500Input Voltage (V)S w i t c h i n g F r e q u e n c y (k H z )348.0348.5349.0349.5350.0350.5Input Voltage (V)O u t p u t C u r r e n t (m A )Fig. 3 Output Current vs. Input VoltageThe waveforms in Fig.4 show the drain voltage of the FET (channel 1 (blue); 10V/div) and the LED current (channel 4 (green); 100mA/div) at three different operating conditions – 9.0V in, 13.5V in and 16V in.Fig. 5 shows the operation of the converter during cold crank conditions as the input voltage decreases from 13.5V to 6V and increases back to 13.5V. In these cases, the input current reaches the limit set and the output current drops correspondingly. Thus, the LEDs continue to glow, but with reduced intensity. Once the voltage ramps back up, the out-put current goes back to its normal value and the converter comes out of the input current limit.Fig.6 shows the LED current during an input step change from 13.5 to 42V and back to 13.5V (similar to a clamped load dump). It can be seen that the LED current drops brieflywhen the input voltage jumps, but there are no overshoots.(a)(b)(c)Fig. 4. Steady State Waveforms(a): 9.0V in; (b): 13.5V in; (c): 16V inFig. 5. Cold Crank OperationChannel 1 (blue): Input voltage (10V/div)Channel 3 (pink): Input current (1A/div)Channel 4 (green): LED current; 100mA/divFig. 6 LED current during step changesin the input voltageChannel 1(blue): Input voltage (10V/div)Channel 4 (green): LED current (100mA/div)Fig. 7a shows the operation of the converter during an Open LED condition and Fig. 7b shows the operation during output short circuit condition. In both cases, it can be seen that the HV9930DB1 can easily withstand faults and come back into normal operation almost instantly.Fig. 8 shows the PWM dimming performance of the HV9930DB1 with a 100Hz, 3.3V square wave signal. The converter can easily operate at PWM dimming duty cyclesfrom 1% - 99%.(a): Open LED Condition(b): Output Short CircuitFig. 7 HV9930DB1 during output fault conditionsFET drain voltage (20V/div)Channel 1 in (a); Channel 2 in (b)Channel 4 (green): LED currentShort Circuit(a)(b)(c)Fig. 8 PWM Dimming at 100HzChannel 1 (blue): PWM Dimming Input Signal (2V/div)Channel 4 (Green): LED current (100mA/div)Fig. 9 shows the rise and fall times of the output current dur-ing PWM dimming. The converter has nearly symmetric rise and fall times of about 25µs. These rise and fall times can be reduced (if desired) by reducing the output capacitance C10. However, this will lead to increased ripple in the output current.Conducted EMI Tests on theHV9930DB1In preliminary tests conducted on the demo board, the board meets SAE J1113 Class 3 conducted EMI standards without the need for any input filters (other than the input capacitors already included). This is a result of the combination of the continuous input current and a localized switching loop (Q1 – C1 – D3).Table 1 details the conducted EMI limit as per SAE J1113 and the maximum conducted EMI obtained from measure-ments on the board. The table also lists the Class of the SAE standard the board meets in each frequency range.The conducted EMI plots for the HV9930DB1 obtained at an input voltage of 13.5V and an LED string voltage of 27V(output current is 350mA) are given in the Appendix. Fig. 9. PWM Dimming rise and fall timesChannel 1 (blue): PWM Dimming Input Signal (2V/div)Channel 4 (Green): LED current (100mA/div)(a): rise time(b): fall timeHV9930DB1 Circuit Schematic:PCB Top LayerPCB Bottom LayerAppendix – Conducted EMI Test ResultsAppendix – Conducted EMI Test Results (cont.)Ref. Level = 65dBµVRef. Level = 49dBµVSupertex inc. does not recommend the use of its products in life support applications, and will not knowingly sell them for use in such applications unless it receives an adequate “product liability indemnification insurance agreement.” Supertex inc. does not assume responsibility for use of devices described, and limits its liability to the replacement of the devices determined defective due to workmanship. No responsibility is assumed for possible omissions and inaccuracies. Circuitry and specifications are subject to change without notice. For the latest product specifications refer to the Supertex inc. (website: http//)©2013 Supertex inc.All rights reserved. Unauthorized use or reproduction is prohibited.Supertex inc.。

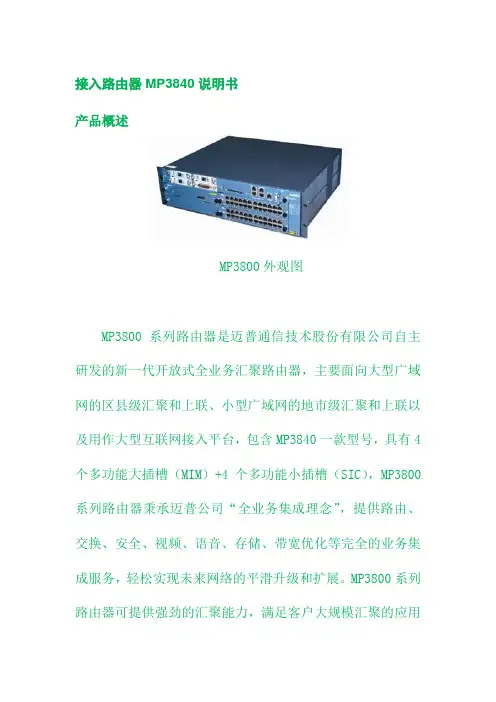

接入路由器MP3840说明书产品概述MP3800外观图MP3800系列路由器是迈普通信技术股份有限公司自主研发的新一代开放式全业务汇聚路由器，主要面向大型广域网的区县级汇聚和上联、小型广域网的地市级汇聚和上联以及用作大型互联网接入平台，包含MP3840一款型号，具有4个多功能大插槽（MIM）+4个多功能小插槽（SIC），MP3800系列路由器秉承迈普公司“全业务集成理念”，提供路由、交换、安全、视频、语音、存储、带宽优化等完全的业务集成服务，轻松实现未来网络的平滑升级和扩展。

MP3800系列路由器可提供强劲的汇聚能力，满足客户大规模汇聚的应用需求；采用全模块化设计，并在主控板上集成千兆光/电可选的以太口，充分释放了功能模块插槽，节约用户投资；使用统一的MyPower-R软件，提供了丰富的网络和链路协议、路由和备份协议、网络安全服务、IP组播协议、QoS特性以及网络管理协议，支持BGP边界网关协议和MPLS功能，可以在网络中担当PE节点的功能。

MP3800系列路由器可与迈普全系列路由器一起为运营商、金融、政府、能源、交通、教育、军队等行业用户和大中型企业用户提供全方位的广域网网络解决方案。

产品特征采用业界领先的硬件结构设计，强劲的性能支撑了更多的网络应用服务采用迈普公司自主研发的快速转发引擎技术，配合采用大量DMA、片内硬件加速部件、高性能DDR内存通道的CPU 芯片以及多总线架构的硬件系统设计，4个高速接口（千兆以太）控制器集成在CPU芯片内，强劲的性能支撑了更多的网络应用服务。

●提供强劲的2M汇聚能力，为用户轻松实现网点带宽提速强劲的性能为用户提供了强劲的2M汇聚能力，可以实现多张155M的高速板卡（ATM/CPOS/POS）线速转发，最多可以汇聚数百个2M的网点；并提供多E1汇聚能力，为用户轻松实现网点带宽提速。

●高背板带宽的全开放式架构支持全业务集成服务为用户提供了高背板带宽，多功能大插槽（MIM）提供千兆背板，支撑高密度宽带接口密度，并且全开放式架构可以为用户提供路由、交换、安全、视频、语音、带宽优化等完全的业务支持。

液晶驱动板规格书产品名称 PCB-800099驱动板文件编号 TYT20120909供应商：深圳市天宇朗通科技有限公司地址：深圳福田区振华路高科德电子市场42073联系人 张先生客户名称：客户地址：联系人文件级别 公共文件发布日期2012-09-091.产品说明：本驱动板可以1，1路VGA信号输入2，2路A V信号输入3，1路HDMI信号输入,且本IC支持的是HDMI1.14，1路倒车信号输入5，支持宽电压输入，并可以在，5V-24V之间正常工作，6，标准背光6PIN，接口，可外接高压板7，驱动板集成液晶屏LED背光驱动板路，8，标准LVDS信号输出，可支持单6，单8，双6，双8等标准的LVDS信号的液晶屏,但只支持屏供电为3.3V的液晶屏9，标准按键板接口，并支持双色LED指示灯显示10，支持TTL信号输出，可支持AT070TN92,AT065TN14AT080TN52AT090TN12AT090TN10AT070TN90AT070TN93AT070TN94等，通用50PIN接口的TTL液晶屏11，配合本公司编号为PCB800100的液晶屏转接板，可支持如下液晶屏EJ070NA01-1024X600分辨率EJ080NA04B-1024X768分辨率ZJ070NA01,型号的通用40PIN高分液晶屏12,配合PCB800100,还可以支持4。

3，5，6，7寸，40PIN通用的屏，定义参见AT0543TN24V,113,本驱动板最大输出显示分辨率为，1920X1080超过,1440X900显示分辨率时，需要视IC的工作情况，增加散热片，以降低IC的工作温度）14本IC，VGA部分可以直接输入YPBPR信号，通过程序实现15，本驱动板可增加遥控功能（需要通过软件实现）16，本驱动板可以自动检测，并显示相关的输入电压信息-----注，此功能为定制功能，需要联系我公司技术部17，本驱动板可以支持自动检测信号开关机功能，--此功能为定制功能18，本驱动板可以加BNC接口---需要定制19，支持倒车控制，并显示A V2上，倒车电压支持50V以内的电压输入20，本驱动板定位孔为四个，21，如果特殊要求，我公司可以提供其它的定制服务22，客户需要改程序，需要连接我公司，购买相关的程序下载板，23，利用本公司的USB接口程序下载板，可以自行在BIN代码上添加LOGO6产品尺寸图7接口功能详细说明7.1CON1,接口定义8 运输，存储，使用要求1，不要重压和弯折变形 2，防静电和水3，相对湿度，小于80% 4, 使用温度 -1-度--+60度 5，使用湿度0-+40度。

SWH-5166多媒体网络播放-液晶驱动一体板技术规格书V1.0版本历史*产品信息如有变更，恕不另行通知。

©2015 南京欣威视通信息科技股份有限公司。

版权所有，侵权必究。

目录1产品概览 (1)1.1 板卡简介 (1)1.2 功能特点 (1)2产品规格 (2)3外观与尺寸 (4)4接口规格 (5)4.1 接口分布图 (5)4.2 主要接口介绍 (7)1 产品概览1.1 板卡简介SWH-5166是一款基于Rockchip3188四核的多媒体网络播放-液晶驱动一体板。

其主控IC具有强大的音视频处理能力，以及丰富的外围接口，支持1080P全高清解码。

1.2 功能特点●工业级紧凑设计方案，集多媒体解码、液晶驱动、音频功放和多种网络接入方式于一体●多点触控，交互操作，带给用户流畅的触摸体验●支持主流媒体格式，支持图片、视频、滚动字幕等分屏播放功能●支持显示台标、日期时间星期、天气预报等●多样灵活的界面布局，分屏全屏自由随心●横竖屏任意切换，平滑转场无黑屏●支持图片+背景音乐播放模式，可代替传统灯箱、海报●支持循环、定时、插播、垫片等多种播放模式，实现对播放时间、顺序、频率、内容、地点等多方位灵活控制●支持断点续传、定时下载，合理占用网络带宽●超强多时段定时开关机功能，无人值守●支持U盘导入或直接播放●自动修复、远程升级、智能域名解析，方便快捷运维●支持有线、WiFi、3G接入，可实现多网络混合组网2 产品规格第二章产品规格3 外观与尺寸板卡尺寸：长：145mm，宽：100mm，正面高度8mm，反面高度5mm4 接口规格4.1 接口分布图正面：背面：4.2 主要接口介绍◆J8 电源输入接口◆J10 扩展USB接口◆J11 扩展USB接口◆J40 MIC接口◆J13 LVDS输出接口◆J14 扩展串口◆J15 扩展串口◆J18 扩展串口◆J16 遥控接收、工作指示灯、按键接口◆J23 背光控制接口◆J27 VGA接口插座◆J83 音频线性输出接口◆J86 I/O口扩展接口◆J2 TF卡座◆FCAP2 法拉电容板卡断电时，为RTC 实时时钟提供电源◆J85 调试口◆J6 HDMI接口◆CON2 VGA接口◆J28 音频线性输出接口◆J24 USB_OTG接口J25 USB_HOST接口◆JP1 以太网口◆JMP1 屏压选择跳帽◆J41 单12V供电时3个跳帽都要插◆J21 J22风扇接口◆J9 SIM卡座◆SW10 RECOVER按键烧程序用◆SW11 复位按键。

液晶驱动板规格书液晶监视器控制板规格书产品型号：CTV34K-0.1文件编号：版本信息： Ver1.2编制：审核：复审：批准：发布日期：目录封面 (1)目录 (2)版本变更记录 (3)1 产品概述 (4)2 产品特性说明 (4)3显示模式 (5)4 产品PCB尺寸及结构图说明 (7)5 产品主要接口定义说明 (8)6 OSD说明 (15)版本变更记录1产品概述CTV34K是我公司最新推出具有4K功能的嵌入式液晶图像驱动板,是我公司大屏幕液晶产品家族中的新一员，采用独特的嵌入式结构设计，方便工程应用。

此主板的主控IC 是MSD3458。

它具有高清晰高质量显示效果同时支持3D降噪。

搭载了MHL3.0 接口和V-BY-ONE 接口，支持 HDMI2.0 和支持 4K 信号源。

另外，此 IC 还支持倒屏和低功耗待机功能。

2 产品特性说明3 显示模式◆以下的显示模式表，涵盖了本产品所能支持的所有的显示模式；如果不在该表之的显示模式，产品不能确保正常工作。

◆该表已经覆盖我们大部分常用的显示模式，尤其是VESA标准定义的显示模式都在支持之列。

如果用户有要求显示一些特殊的显示模式，也可以根据用户提供的数据将其设置在支持之列。

◆并非每一个具体的应用都能处理显示模式表中的所有模式，需要根据PANEL的尺寸、分辨率以及一些关键参数进行选择。

◆ 大部分的PANEL都不支持垂直刷新率在75Hz以上的应用，这些模式A/D 板大多都能处理，但是应用高过PANEL限制的显示模式可能会导致PANEL损坏。

◆ 针对LCD显示器的特殊性，只有输入显示模式的分别率和PANE 显示分辨率相对应时，才会有最佳的显示性能。

例如大部分17寸PANEL的分辨率是1280×1024，那么只有输入的显示模式分辨率是1280×1024才会有最佳的显示效果。

4产品PCB尺寸及结构图说明PCB尺寸说明：* PCB厚度加最高零件高：17mm * PCB长度：240mm* PCB宽度：117.5mm* PCB螺丝孔径：直径3.5mm5产品外观以及接口说明。

4K拼接驱动板规格书(产品型号：ST3840 PLUS)文件编号：NO.20190510004版本信息：Ver1.0编制：审核：批准：发布日期：2019-05-10此文件中包含的所有信息内容最终解释权归SHENGXIAN科技有限公司，所有未经授权和允许的复制都是不被认可和应被禁止的。

版本变更记录版本号日期页码内容1.02019.05.10第一版发行目录一、前言 (3)二、注意事项 (4)三、安全使用说明 (4)四、功能说明 (5)五、附录： (11)一、前言欢迎选用我公司产品，感谢您对我公司产品的支持！为了您能更好的使用本产品，使用前请仔细阅读本手册。

ST3840 PLUS液晶图像拼接处理器是我公司大屏幕拼接产品家族中的一员，采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸4K VBY1 60HZ液晶屏(26寸以上),并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。

处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。

画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持15x15的液晶屏拼接。

ST3840 PLUS液晶图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D视频亮色分离电路单元, 3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。

ST3840 PLUS液晶图像拼接处理器支持计算机图像信号输入及其显示，可实现最高达3840x2160超高分辨率UHD输出，支持全系列的大尺寸液晶屏。

ST3840 PLUS系列处理器可以支持多路不同的视频源，同时显示在不同的屏幕上，使用者也可选择一路视频源或HDMI、DVI、RGB信号放大至原始图像的N×M倍，在由显示单元组成的墙体上实现大屏幕拼接显示。

2单元大功率IGBT驱动片TX-2DE300M17/M33产品手册目录一、概述 (4)二、原理框图 (4)三、电气参数 (4)3.1 极限参数 (4)3.2 驱动特性 (5)3.3 工作条件 (6)3.4 短路保护特性 (6)3.5 对输入电源的要求 (6)四、波形图 (6)4.1 正常驱动波形图 (6)4.2 保护波形图 (7)4.3 说明 (7)五、尺寸结构 (7)5.1 外形尺寸 (7)5.2 引脚说明 (7)六、应用电路说明 (8)6.1 电源输入端Vdc的连接 (8)6.2 驱动器低压侧的设置和连接说明 (8)6.2.1 工作模式输入信号Mode (8)6.2.2 死区和短脉冲抑制示意图以及死区时间调整 (9)6.2.3 PWM输入信号INA和INB (9)6.2.4 故障输出信号Fault/ (9)6.2.5 复位信号Reset (9)6.2.6 自动复位功能 (9)6.3 驱动器高压侧输出的连接 (9)6.3.1 驱动功率的计算 (9)6.3.2 滤波电容 (9)6.3.3 IGBT的连接 (10)6.4 驱动保护 (10)6.4.1 过流保护阈值Vref (10)6.4.2 RC定时网络 (11)6.4.3 软关断 (11)6.4.4 欠压保护 (11)6.4.5 外部故障信号输入 (11)6.4.6 有源钳位 (11)6.5 典型应用图(以半桥电源为例) (12)七、相关产品信息 (12)7.1 TX-DE300M2 (12)八、常见问题 (12)九、其它说明 (12)TX-2DE300M17/33大功率IGBT 二单元驱动器一、概述∙ 完全兼容英飞凌2ED300V17-S 、ST 驱动器。

∙ 二单元隔离驱动器，M17、M33分别可驱动电压≤1700V 、3300V 的全系列IGBT 。

∙ 自带隔离的DC/DC 电源，使用方便，用户只需提供一个15V 电源。

∙ 驱动输出电流30A 。

PCB800168-HDMI驱动板规格书RTD2660驱动板规格书型号：PCB8000168类别：通用组件级别：公共编制：审核：批准：发布日期：2012年09月09日目录1、产品说明2、主要特性3、产品外观图4、产品结构尺寸5、运输、存储、使用要求6、接口定义及接口电气要求7、附录1.产品说明：本驱动板主要IC采用RTD2660H，背光驱动IC采用YB1522,电源采用AMS1117-3.3V,AMS1117-1.8V电阻元件，台湾厚生，此元件工作温度-50度到125度电容元件，三星品牌，此元件工作温度-50度到125度大容量电容，1206封装，为日本TDK电容，工作温度-50度到125度HDMI座，采用镀金品质保证产品，PCB中国名牌KB品牌军工级材料，PCB厚度为1.6MM普通产品默认为有铅产品，需要无铅ROHS级别产品，请联系我公司另行生产我公司注重产品功能和品质升级，有权不在事先通知的前提下，更改产品性能请在使用本产品前详细阅读本产品相关规格说明，在使用过程中，需要防静电，防短路，防水，防潮等本驱动板支持1.1路HDMI信号输入,且本IC支持的是HDMI1.2，支持HDMI1080P显示2.支持5V直流电压输入，也可以使用USB或移动电源供电，但需要正负极不能反接，以免损坏电路板3.驱动板集成液晶屏LED背光驱动板路，4.标准按键板接口，并支持双色LED指示灯显示5.支持TTL信号输出，可支持AT070TN92、AT065TN14、AT080TN52、AT090TN12、AT090TN10、AT070TN90AT070TN93、AT070TN94等，通用50PIN接口的TTL液晶屏6.配合本公司编号为PCB800100的液晶屏转接板，可支持如下液晶屏EJ070NA01-1024X600分辨率EJ080NA04B-1024X768分辨率ZJ070NA01,型号的通用40PIN高分液晶屏7.配合PCB800100,还可以支持4.3、5、6、7寸等40PIN通用的屏，定义参见AT043TN24V.18.本驱动板支持遥控功能，需要配合指定遥控器9.本驱动板可以自动检测，并显示相关的输入电压信息-----注：此功能为定制功能，需要联系我公司技术部10.本驱动板可以支持自动检测信号开关机功能，--此功能为定制功能11.本驱动板定位孔为四个，12.如果特殊要求，我公司可以提供其它的定制服务13.客户需要改程序，需要连接我公司，购买相关的程序下载板，14.利用本公司的USB接口程序下载板，可以自行在BIN代码上添加LOGO2.接口功能说明位号功能说明备注HDMI HDMI输入HDMI标准为1.2J3电源输入J7LED背光座CON1TTL-50PIN信号输出J6按键，遥控，LED指示灯接口J5升级程序接口工厂升级用3.产品外观图4.产品结构尺寸(1)PCB厚度+最高零件的高度=10.00mm(2)PCB长度=70.00mm(3)PCB宽度=49.50mm按键尺寸：76.00mm*16.00mm*8.00mm5.运输，存储，使用要求1，不要重压和弯折变形2，防静电和水3，相对湿度，小于80%4,使用温度-1-度--+60度5，使用湿度0-+40度6.接口功能详细说明J6按键板，遥控器输入接口序号定义说明15V遥控器供电，实为3.3V 2GND地3IR遥控输入4POWER开关机功能5MENU菜单显示功能6+加7_减8SOURCE信号源转换9LED-R LED指示灯10LED-G LED指示灯J3-DC IN电源接口1+5V正电源输入2+5V正电源输入3GND GND4GND GNDHDMI接口1HDMI标准接口标准线材可用J5.升级接口1SCL SCL升级口2SDA SDA升级口3GND GND4NC NCCON1接口定义序号定义描述1VLED+Power for LED backlight(Anode) 2VLED+Power for LED backlight(Anode) 3VLED-Power for LED backlight(Cathode) 4VLED-Power for LED backlight(Cathode) 5GND Power ground 6VCOM Common voltage7DVDD Power for Digital Circuit8MODE DE/SYNC mode select9DE Data Input Enable10VS Vertical Sync Input11HS Horizontal Sync Input12B7Blue data(MSB)13B6Blue data14B5Blue data15B4Blue data16B3Blue data17B2Blue data18B1Blue data19B0Blue data(LSB)20G7Green data(MSB)21G6Green data22G5Green data23G4Green data24G3Green data25G2Green data26G1Green data27G0Green data(LSB)28R7Red data(MSB)29R6Red data30R5Red data31R4Red data32R3Red data33R2Red data34R1Red data35R0Red data(LSB)36GND Power Ground37DCLK Sample clock38GND Power Ground39L/R Left/right selection 40U/D Up/down selection 41VGH Gate ON Voltage42VGL Gate OFF Voltage 43AVDD Power for Analog Circuit 44RESET Global reset pin.45NC No connection46VCOM Common Voltage47DITHB Dithering function 48GND Power Ground49NC No connection50NC No connection本驱动板可使用遥控器图片（选配）SW1：电源开关键。

中大功率 IGBT 驱动板 TX-DA962D 系列产品手册目录一、概述 (4)二、结构框图 (4)三、电气参数 (4)3.1 极限参数 (4)3.2 驱动特性 (4)3.3 工作条件 (5)3.4 短路保护性能 (5)3.5 对输入电源要求 (5)四、输出波形 (6)4.1 软关断曲线 (6)4.2 说明 (6)五、尺寸结构 (6)5.1 外形尺寸示意图 (6)5.2 单元主要元器件位置示意图 (7)5.3 接插件引脚说明 (7)5.3.1 输入电源插座Jp (7)5.3.2 输入信号插座Js (7)5.3.3 驱动输出插座Jo (8)六、应用电路说明 (8)6.1 驱动电源 (8)6.2 驱动板低压信号侧 (8)6.2.1 使能信号ENA (8)6.2.2 输入信号Vs (8)6.2.3 输出报警信号 (9)6.3 驱动器高压侧输出的连接 (9)6.3.1 驱动输出功率的计算 (9)6.3.2 IGBT的连接 (9)6.3.3 栅极电阻 (9)6.3.4 驱动2只并联的IGBT (9)6.4 保护参数的设置 (9)6.4.1 保护阈值设定Vn (9)6.4.2 盲区时间设定Tblind (10)6.4.3 软关断时间设定Tsoft (10)6.4.4 故障后再启动时间设定Trst (10)6.5 驱动输出波形的测试方法 (10)6.6 二、四单元板加装死区模块的说明 (10)七、相关产品信息 (11)7.1 TX-PD203（DC-DC模块电源） (11)7.2 TX-QP102（死区控制芯片） (11)7.3 TX-DA102D系列大功率 IGBT驱动板 (11)八、常见问题 (11)九、其它说明： (11)TX-DA962Dn 系列IGBT 驱动板一、概述• n 单元驱动板，每路输出6A 电流，可驱动300A/1700V 以下的IGBT。

(n=2,4,6,7)DA962D2Q、4Q 为带死区控制模块QP102的2、4单元驱动板。
