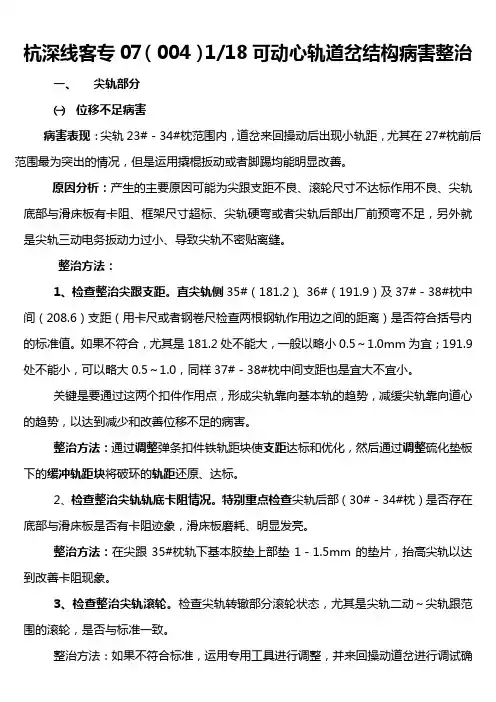

杭深线客专07（004）1/18可动心轨道岔结构病害整治一、尖轨部分㈠位移不足病害病害表现：尖轨23#－34#枕范围内，道岔来回操动后出现小轨距，尤其在27#枕前后范围最为突出的情况，但是运用撬棍扳动或者脚踢均能明显改善。

原因分析：产生的主要原因可能为尖跟支距不良、滚轮尺寸不达标作用不良、尖轨底部与滑床板有卡阻、框架尺寸超标、尖轨硬弯或者尖轨后部出厂前预弯不足，另外就是尖轨三动电务扳动力过小、导致尖轨不密贴离缝。

整治方法：1、检查整治尖跟支距。

直尖轨侧35#（181.2）、36#（191.9）及37#－38#枕中间（208.6）支距（用卡尺或者钢卷尺检查两根钢轨作用边之间的距离）是否符合括号内的标准值。

如果不符合，尤其是181.2处不能大，一般以略小0.5～1.0mm为宜；191.9处不能小，可以略大0.5～1.0，同样37#－38#枕中间支距也是宜大不宜小。

关键是要通过这两个扣件作用点，形成尖轨靠向基本轨的趋势，减缓尖轨靠向道心的趋势，以达到减少和改善位移不足的病害。

整治方法：通过调整弹条扣件铁轨距块使支距达标和优化，然后通过调整硫化垫板下的缓冲轨距块将破环的轨距还原、达标。

2、检查整治尖轨轨底卡阻情况。

特别重点检查尖轨后部（30#－34#枕）是否存在底部与滑床板是否有卡阻迹象，滑床板磨耗、明显发亮。

整治方法：在尖跟35#枕轨下基本胶垫上部垫1－1.5mm的垫片，抬高尖轨以达到改善卡阻现象。

3、检查整治尖轨滚轮。

检查尖轨转辙部分滚轮状态，尤其是尖轨二动～尖轨跟范围的滚轮，是否与标准一致。

整治方法：如果不符合标准，运用专用工具进行调整，并来回操动道岔进行调试确认效果。

一般情况，通过以上1－3项步骤均能取得较明显的效果。

4、检查整治三动密贴。

如果不密贴、轨距偏小，而且电务钩头有调整空间必须进行调整。

整治方法：如果电务钩头明显有调整加片的空间，就要和电务沟通调整。

特别注意：电务尖轨第三动位置转辙机的最大扳动力标准为2832N，因此可以联系电务要求其带扳动力测试仪，检测其扳动力情况：如果距离最大扳动力标准还有足够空间就可以加片，而不是简单用脚踢、锤敲看沟头很紧就判断不能加片，应该以测试仪器数据来判断。

S700K（ZYJ7）提速道岔电路常见故障分析与判断方法
一、S700K提速道岔电路故障分析与判断：
（1）在控制台判断出是表示电路故障还是启动电路故障，必须结合动作电流（2A左右）和动作时间（8秒）进行判断（2）到提速道岔组合架找出故障道岔组合，在控制台进行单操试验时观察继电器状态进行分析判断
（3）在侧面端子测试有关电压值根据下列故障数据表，进一步查找处理（如判断出是室外故障还必须到分线盘测试确认）
ZYJ-7启动电路故障参考数据：
续操电路10（9）
X5（X4）
6
X1 M
~ 三相交流电机
三、ZYJ7提速道岔电路短路故障的应急处理：（因为电路复杂又必须快速处理，因此只提供应急处理方法）
1、 ZYJ-7表示电路短路故障，应怎样应急处理？
答：①室外值班人员应首先到故障道岔第二牵引点检查自动开闭器是否到位，如未到位说明续操电路开路故障，必须调大该牵引点油路流量（这是续操电路开路故障的应急处理办法之一）并呼叫室内操岔试验，正常后可临时交付使用，如自动开闭器已到位则：
②到第一牵引点终端盒同时甩开6#、13#端子线后如有表示，说明第一、二牵引点间通过续操电路有短路，操岔试验正常后可临时交付使用。

2、ZYJ-7操岔时烧启动保险，应怎样应急处理？
答：①室内值班人员应登记申请使用手摇把，并汇报车间请求协助处理人员；
②室外值班人员应首先到故障道岔第一牵引点终端盒同时甩开6#、9#、10#、13#端子线并呼叫室内更换保险后操岔试验，如正常说明续操电路短路，可临时交付使用，如还不行则要考虑替换室内至终端盒的电缆线；
③协助处理人员应携带手摇把、撬棍等工具赶赴现场，用边摇边撬的办法将道岔扳动到位并呼叫室内操岔使2DQJ状态与道岔位置对应，有表示后临时交付使用。

提速道岔开通时常见故障分析

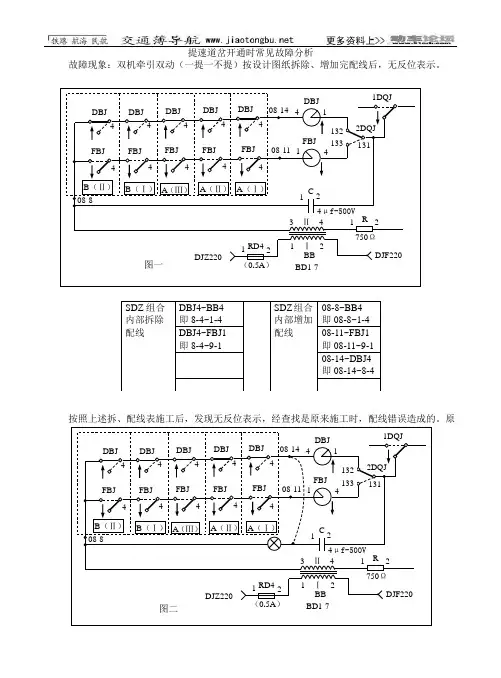

故障现象：双机牵引双动（一提一不提）按设计图纸拆除、增加完配线后，无反位表示。

按照上述拆、配线表施工后，发现无反位表示，经查找是原来施工时，配线错误造成的。

原
来施工时，电容C的1端没有与BD1-7变压器Ⅱ次的3#端子相连，而是连接到DBJ的线圈4 ，如图二所示。

没有提速时，DBJ线圈4、FBJ线圈1、电容C的1与BD1-7变压器Ⅱ次的3#端子直接相连，连接顺序错了也不影响表示继电器的吸起。

而现在是DBJ线圈1、4并联了电容C，FBJ 线圈1、4没有并联了电容C，下面从理论上分析FBJ在不并联电容C时为什么不吸起。

工频电的频率f = 50HZ，其周期是T = 1/f = 1/50 =0.02S
半个周期是T/2=0.01S
表示继电器用的是JPXC-1000，动作时间为0.1~0.3S之间，假设取0.2S。

因FBJ没有并联电容C，FBJ线圈两端的电压经二极管半波整流后，变成了图三中的（2）；当提供给FBJ线圈0.01S 的半波正弦交流电，因JPXC-1000的继电器吸起时间为0.02S，FBJ不会吸起，而是颤动。

DBJ。
