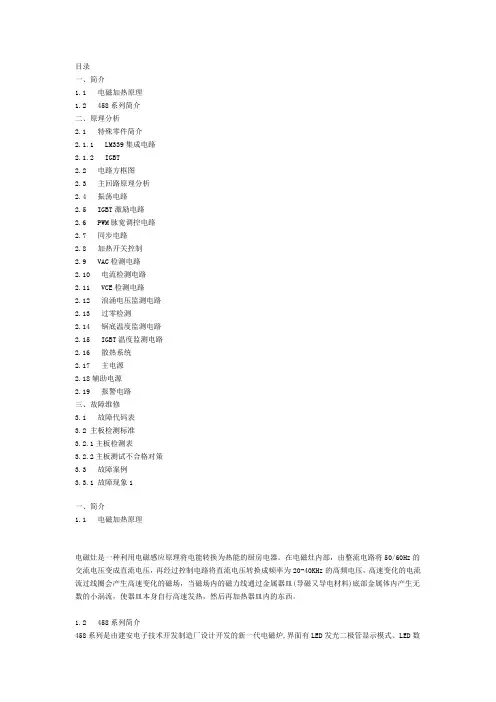

目录一、简介1.1 电磁加热原理1.2 458系列简介二、原理分析2.1 特殊零件简介2.1.1 LM339集成电路2.1.2 IGBT2.2 电路方框图2.3 主回路原理分析2.4 振荡电路2.5 IGBT激励电路2.6 PWM脉宽调控电路2.7 同步电路2.8 加热开关控制2.9 VAC检测电路2.10 电流检测电路2.11 VCE检测电路2.12 浪涌电压监测电路2.13 过零检测2.14 锅底温度监测电路温度监测电路 IGBT2.152.16 散热系统2.17 主电源2.18辅助电源2.19 报警电路三、故障维修3.1 故障代码表3.2 主板检测标准3.2.1主板检测表3.2.2主板测试不合格对策3.3 故障案例3.3.1 故障现象1一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。
在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属使器皿本身自行高速发热，体内产生无数的小涡流，然后再加热器皿内的东西。
1.2 458系列简介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。
操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。
额定加热功率有700~3000W 的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。
200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。
全系列机种均适用于50、60Hz的电压频率。
使用环境温度为-23℃~45℃。
目录一、简介1.1 电磁加热原理1.2 458 系列简介二、原理分析2.1 特殊零件简介2.1.1 LM339 集成电路2.1.IGBT22.2 电路方框图2.3 主回路原理分析2.4 振荡电路2.5 IGBT 激励电路2.6 PWM 脉宽调控电路2.7 同步电路2.8 加热开关控制2.9 VAC 检测电路2.10 电流检测电路2.11 VCE 检测电路2.12 浪涌电压监测电路2.13 过零检测2.14 锅底温度监测电路2.15 IGBT 温度监测电路2.16 散热系统2.17 主电源2.18 辅助电源2.19 报警电路三、故障维修3.1 故障代码表3.2 主板检测标准3.2. 1 主板检测表3.2.2主板测试不合格对策3.3 故障案例3.3.1故障现象1一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。
在电磁灶内部，由整流电路将50/60Hz 的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz 的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿（导磁又导电材料）底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。
1.2 458 系列简介458 系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有LED 发光二极管显示模式、LED 数码显示模式、LCD 液晶显示模式、VFD 莹光显示模式机种。
操作功能有加热火力调节、自动恒温设定、定时关机、预约开/ 关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。
额定加热功率有700~3000W 的不同机种,功率调节范围为额定功率的85%, 并且在全电压范围内功率自动恒定。
200~240V 机种电压使用范围为160~260V, 100~120V 机种电压使用范围为90~135V 。
全系列机种均适用于50 、60Hz 的电压频率。
电磁炉工作原理分析与讲解（多图教程）电磁炉基本原理介绍1.电磁炉加热和工作原理简介；2.电磁炉主要元件介绍；3.电磁炉电路各模块原理讲解；1.电磁炉加热和工作原理简介1.1电磁炉加热和工作原理简介；1.2 电磁炉原理方框图；1.3 LC振荡电路；1.1电磁炉加热和工作原理简介1.2 电磁炉原理方框图1.3 LC振荡电路示意图2.电磁炉主要元件介绍2.1 QF808单片机简介；2.2 RS2007M整流桥介绍；2.3 LM339集成电路介绍；2.4 IGBT简介；2.5 74HC164移位寄存器介绍；2.1 QF808单片机简介QF808为前锋和台湾中颖共同研发的一款单片机，存储器大小为64K bits ROM，里面集成5个比较器，6通道8位ADC转换，2个8位定时计数器，8位高速PWM脉冲输出，内部频率复合放大器，在线振荡时钟电路，在线看门狗定时器，采用低电压复位；2.2 RS2007M整流桥介绍；电压输入范围为50到1000V，承受电流最大为20A；特点为输出电流大，抗大电流冲击能力强，能承受较高的峰值反向电压；2.3 LM339集成电路介绍LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。
2.4 IBGT简介绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MOSFET等电压激励场控型器件优点于一体的高压高速大功率器件；IGBT有三个电极，分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极)及发射极E(也称源极)，将场效应管作为推动管，大功率达林顿管作为输出级就构成了IGBT开关管；2.5 74HC164移位寄存器介绍74HC164为8位移位寄存器，现有电磁炉的面板显示项目较多，对单片机端口要求叫多，而现有单片机端口有限，为了达到显示电路的控制，现需要采用移位寄存器来扩展控制口；74HC164是8为串行输入并行输出单向移位寄存器；A，B为串行码输入端，MR为清零输入端，CLJ为时钟脉冲的输入端，IC随着时钟脉冲上升沿的到来，A，B相与后状态依次由Q0移向Q7；如下图：3.电磁炉电路各模块原理讲解3.1 EMC防护电路和整流电路3.2 高频谐振电路3.3 驱动电路3.4 同步电路及反压保护电路3.5 温度检测电路3.6 高低电压监测电路3.7 电压浪涌保护电路3.8 电流浪涌保护电路3.9 电流检测电路3.10 风扇电路蜂鸣器电路3.11 电源电路3.12 按键电路3.13 显示电路3.1 EMC防护电路和整流电路FUSE1为保险管，其规格为15A/250V,此款电磁的最高功率为2100W，AC220V其工作的最大电流为9.6A，正常状态下，不会超过保险管的正常值。
电磁炉各功能块电路原理为帮助大家有效掌握电磁炉维修相关技术，本文特地带来九阳三款电磁炉的电路图，并做出详细解释。
九阳电磁炉电路图(一) 九阳JYC-21CS21型电磁炉电源电路如下图所示，由以下几个部分组成：1.IGBT管供电从下图中可以看到，AC220V电源通过接线螺钉Jl、J2，保险丝FUSEl/10A(大电流保护)，压敏电阻CTRl/10D561(过压保护)，再经过高频滤波电路(共模变压器L2、C1、C2)后分为两路，其中，主电路通过串联互感器T1(感应电压用于监测主电路电流)，桥堆DB1整流，L1、C3(LC)滤波得到，约300V的直流电压加至电磁线圈和IGBT管上，C4和线圈构成谐振回路。
2.电网监测从共模变压器L2输出的AC220V电压经过D200、D201整流后，一路通过R200、R201、R202、C200组成的分压、滤波电路取得电网监测电压送给CPU，用于监测电网电压。
如果电网电压不正常，CPU将及时切断振荡电路。
需要说明的是，部分偏远地区或超负荷工业园区会因电网电压极不稳定而导致电磁炉不能正常工作。
此时，可将R202做成可调电阻，通过调整分压比来解决此类问题。
3.开关电源部分D200、D201整流后的另一路经过D500、R503、C500降压滤波后提供给本机开关电源，这一部分电路是本文要重点讨论的。
在实际使用中，由于开关电源处在高电压状态下，造成此部分电路损坏元件较多，故障率较高。
下面介绍此部分电路的工作原理。
D500、C500整流滤波后输出约300V的直流电压，加到开关变压器T500初级，通过开关模块IC500(ACT30B)控制开关管Q502(13002)，起振后在开关变压器初级产生20kHz左右的高频高压脉冲，耦合到开关变压器次级，次级输出较高的脉冲电压，通过快速’恢复二极管D503整流、C504电容滤波后，得到直流电压VCC(+18V)，给三路电路供电：一路送IGBT管驱动电路(Q300、Q301)。
最详细电磁炉原理讲解一、原理简介电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅底部的磁条形成闭合回路时会产生无数小涡流，使铁质锅体的铁分子高速动动产生热量，然后加热锅中的食物。
二、电磁炉的原理方块图三、电磁炉工作原理说明1.主回路图中桥整DB1将工频（50HZ）电流变成直流电流，L1为扼流圈，L2是电磁线圈，IGBT 由控制电路发出的矩形脉冲驱动，IGBT导通时，流过L2的电流迅速增加。
IGBT截止时，L2、C12发生串联谐振，IGBT的C极对地产生高压脉冲。
当该脉冲降至为零时，驱动脉冲再次加到IGBT上使之导通。
上述过程周而复始，最终产生25KHZ左右的主频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。
串联谐振的频率取之L2、C12的参数。
C11为电源滤波电容，CNR1为压敏电阻（突波吸收器）。
当AC电源电压因故突然升在时，即瞬间短路，使保险丝迅速熔断，以保护电路。
2.副电源开关电源式主板共有+5V，+18V两种稳压回路，其中桥式整流后的+18V供IGBT的驱动回路和供主控IC LM339和风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。
3.冷却风扇主控IC发出风扇驱动信号（FAN），使风扇持续转动，吸入外冷空气至机体内，再从机体后侧排出热空气，以达到机内散热目的，避免零件因高温工作环境造成损坏故障。
当风扇停转或散热不良，IGBT表贴热敏电阻将超温信号传送到CPU，停止加热，实现保护。
通电瞬间CPU 会发出一个风扇检测信号，以后整机正常运行时CPU发出风扇驱动信号使其工作。
4.定温控制及过热保护电路该电路主要功能为依据置于陶板下方的热敏电阻（RT1）和IGBT上的热敏电阻（负温度系数）探测温度而改变电阻的一随温度变化的电压单位传送至主控IC（CPU），CPU经A/D转后对照温度设定值比较而做出运行或停止运行信号。
5.灯板排线引脚功能（1）12V电压，触摸供电用。

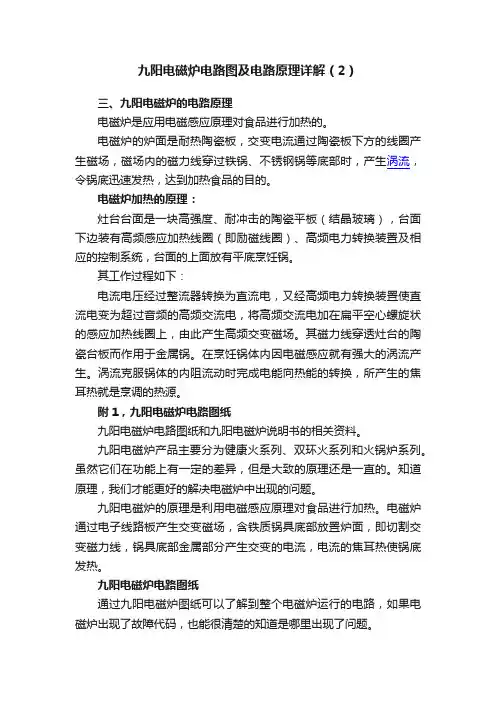

九阳电磁炉电路图及电路原理详解（2）三、九阳电磁炉的电路原理电磁炉是应用电磁感应原理对食品进行加热的。
电磁炉的炉面是耐热陶瓷板，交变电流通过陶瓷板下方的线圈产生磁场，磁场内的磁力线穿过铁锅、不锈钢锅等底部时，产生涡流，令锅底迅速发热，达到加热食品的目的。
电磁炉加热的原理：灶台台面是一块高强度、耐冲击的陶瓷平板（结晶玻璃），台面下边装有高频感应加热线圈（即励磁线圈）、高频电力转换装置及相应的控制系统，台面的上面放有平底烹饪锅。
其工作过程如下：电流电压经过整流器转换为直流电，又经高频电力转换装置使直流电变为超过音频的高频交流电，将高频交流电加在扁平空心螺旋状的感应加热线圈上，由此产生高频交变磁场。
其磁力线穿透灶台的陶瓷台板而作用于金属锅。
在烹饪锅体内因电磁感应就有强大的涡流产生。
涡流克服锅体的内阻流动时完成电能向热能的转换，所产生的焦耳热就是烹调的热源。
附1，九阳电磁炉电路图纸九阳电磁炉电路图纸和九阳电磁炉说明书的相关资料。
九阳电磁炉产品主要分为健康火系列、双环火系列和火锅炉系列。
虽然它们在功能上有一定的差异，但是大致的原理还是一直的。
知道原理，我们才能更好的解决电磁炉中出现的问题。
九阳电磁炉的原理是利用电磁感应原理对食品进行加热。
电磁炉通过电子线路板产生交变磁场，含铁质锅具底部放置炉面，即切割交变磁力线，锅具底部金属部分产生交变的电流，电流的焦耳热使锅底发热。
九阳电磁炉电路图纸通过九阳电磁炉图纸可以了解到整个电磁炉运行的电路，如果电磁炉出现了故障代码，也能很清楚的知道是哪里出现了问题。
九阳电磁炉说明书每一款九阳电磁炉产品都会有说明书。
一般九阳电磁炉的说明书包括：1.产品说明就是介绍这款产品的基本情况，基本功能，存储方式等等。
2.使用说明书使用说明书就是为新手介绍产品的使用过程。
不管你对电磁炉产品熟不熟悉，也最好按照使用说明书上的步骤进行，这样更安全的使用产品。
3.维修说明说明书上会有一些关于维修方面的提示，如果不知道，也会有可咨询电话。
最详细电磁炉原理讲解一、原理简介电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅底部的磁条形成闭合回路时会产生无数小涡流，使铁质锅体的铁分子高速动动产生热量，然后加热锅中的食物。
二、电磁炉的原理方块图三、电磁炉工作原理说明1. 主回路220V/50Hz 输入熔断器平衡 滤波1:3000 互感器桥式 整流 滤波扼流 圈电磁线盘(LC 回路)IGBT功率检测 过流保护浪涌检测 锅具材 质检测同步检 测调整反压抑 制驱动回路闭环振 荡回路IGBT 过热保护PWM 输出 功率调整主控CPU炉面温度检测控制面板至风机 至蜂鸣电压变换整流 回路18V 至风扇5V 到CPU18V 至驱动过欠压 检测图中桥整DB1将工频（50HZ）电流变成直流电流，L1为扼流圈，L2是电磁线圈，IGBT由控制电路发出的矩形脉冲驱动，IGBT导通时，流过L2的电流迅速增加。
IGBT截止时，L2、C12发生串联谐振，IGBT的C极对地产生高压脉冲。
当该脉冲降至为零时，驱动脉冲再次加到IGBT上使之导通。
上述过程周而复始，最终产生25KHZ左右的主频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。
串联谐振的频率取之L2、C12的参数。
C11为电源滤波电容，CNR1为压敏电阻（突波吸收器）。
当AC电源电压因故突然升在时，即瞬间短路，使保险丝迅速熔断，以保护电路。
2.副电源开关电源式主板共有+5V，+18V两种稳压回路，其中桥式整流后的+18V供IGBT的驱动回路和供主控IC LM339和风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU 使用。
3.冷却风扇主控IC发出风扇驱动信号（FAN），使风扇持续转动，吸入外冷空气至机体内，再从机体后侧排出热空气，以达到机内散热目的，避免零件因高温工作环境造成损坏故障。
当风扇停转或散热不良，IGBT表贴热敏电阻将超温信号传送到CPU，停止加热，实现保护。
目录一、简介1.1 电磁加热原理1.2 458系列简介二、原理分析2.1 特殊零件简介2.1.1 LM339集成电路2.1.2 IGBT2.2 电路方框图2.3 主回路原理分析2.4 振荡电路2.5 IGBT激励电路2.6 PWM脉宽调控电路2.7 同步电路2.8 加热开关控制2.9 VAC检测电路2.10 电流检测电路2.11 VCE检测电路2.12 浪涌电压监测电路2.13 过零检测2.14 锅底温度监测电路2.15 IGBT温度监测电路2.16 散热系统2.17 主电源2.18辅助电源2.19 报警电路三、故障维修3.1 故障代码表3.2 主板检测标准3.2.1主板检测表3.2.2主板测试不合格对策3.3 故障案例3.3.1 故障现象1一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。
在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。
1.2 458系列简介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。
操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。
额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。
200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。
全系列机种均适用于50、60Hz的电压频率。
使用环境温度为-23℃~45℃。
电磁炉电路图讲解一、主振荡回路它由IGBT1、C4、OUT1和OUT2之间所接的线盘构成。
其作用是在线盘中形成变化的振荡电流。
当IGBT1的G极有驱动电压时，IGBT1饱和导通，由300V---线圈---D级----S级形成通路，使线圈储存电能；当IGBT1的G极无驱动电压时，IGBT1完全截止，线圈上电能由OUT2---C4右----C4左---OUT1---线圈----OUT2向C4冲电；当C4上的电压冲到最高时，此时C4上的电压通过C4右---OUT2---线圈---OUT1---C4左通路放电。
当C4上的电压放电到最低时，G极通过控制电路后的又一个驱动电压会到来，再次使IGBT1导通。
如此周而复始，线圈上就形成了方向变化的振荡电流。
二、IGBT驱动电路它由Q300、Q301、R300~R303、D300构成。
当B点有正方波脉冲到来时，Q301导通，Q300截止，由18V---Q301C极---Q301E极---R302---D点----R301----G点----IGBT管的G极----IGBT管的S极-----地，通过这条通路给IGBT管G极注入一个约17V左右的正向驱动电压，使IGBT1饱和导通；当B点有负方波脉冲到来时，Q301截止，Q300导通，D点失去电压， IGBT管G极注入的电压消失，使IGBT1管迅速截止。
注：这里R303的作用是给B点提供一个偏置电压，使Q300、Q301能够迅速导通或截止。
R302、R301是限流电阻，根据功率的不同这两个电阻尤其是R301选用阻值有所不同，R300是用防止输入的驱动电压过高而设的，有的在它两端还关联有一只15V~18V的稳压二极管，其作用与此相同。
值得一提的是，IGBT管导通期间，注入G级的电压不得低于15V，否则IGBT管会因驱动不足致过热损耗而击穿。
三、驱动方波脉冲形成电路它由U2D的10、11、13脚构成，其作用是形成用于驱动对管的方波脉冲。
电磁炉工作原理之电磁炉内部电路大解剖电磁炉的原理方块图电磁炉工作原理说明之电路分析1、主回路图中整流桥BI将工频（50HZ）电压变成脉动直流电压，L1为扼流圈，L2是电磁线圈，IGBT由控制电路发出的矩形脉冲驱动，IGBT导通时，流过L2的电流迅速增加。
IGBT截止时，L2、C21发生串联谐振，IGBT 的C极对地产生高压脉冲。
当该脉冲降至为零时，驱动脉冲再次加到IGBT上使之导通。
上述过程周而复始，最终产25KHZ左右的主频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。
串联谐振的频率取之L2、C21的参数。
C5为电源滤波电容。
CNR1为压敏电阻（突波吸收器），当AC电源电压因故突然升高时，瞬间短路，使保险丝迅速熔断，以保护电路。
2、副电源开关电源提供有+5V，+18V两种稳压回路，其中桥式整流后的+18V 供IGBT的驱动回路，同步比较IC LM339和风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。
3、冷却风扇当电源接通时主控IC发出风扇驱动信号（FAN），使风扇持续转动，吸入外冷空气至机体内，再从机体后侧排出热空气，以达至机内散热目的，避免零件因高温工作环境造成损坏故障。
当风扇停转或散热不良，IGBT表贴热敏电阻将超温信号传送到CPU，停止加热，实现保护。
通电瞬间CPU会发出一个风扇检测信号，以后整机正常运行时CPU发出风扇驱动信号使其工作。
4、定温控制及过热保护电路该电路主要功能为依据置于陶板下方的热敏电阻（RT1）和IGBT 上的热敏电阻（负温度系数）感测温度而改变电阻的一随温度变化的电压单位传送至主控IC（CPU），CPU经A/D转换后对照温度设定值比较而作出运行或停止运行信号。
(TOPAD的意思是把陶板部分的温度由模拟量转化成数子量送到CPU，IGAD的意思是把IGBT部分的温度由模拟量转化成数子量送到CPU）5、主控IC（CPU）主要功能18脚主控IC主要功能如下：（1）电源ON/OFF切换控制（2）加热火力/定温温度控制（3）各种自动功能的控制（4）无负载检知及自动关机（5）按键功能输入检知（6）机内温升过高保护（7）锅具检知（8）炉面过热告知（9）散热风扇控制（10）各种面板显示的控制6、负载电流检知电路该电路中T2（互感器）串接在DB（桥式整流器）前的线路上，因此T2二次侧的AC电压可反映输入电流的变化，此AC电压再经D13、D14、D15、D5全波整流为DC电压，该电压经分压后直接送CPU的AD转换后，CPU根据转换后的AD值判断电流大小经软件计算功率并控制PWM输出大小来控制功率及检知负载7、驱动电路该电路将来自脉宽调整电路输出的脉冲信号放大到足以驱动IGBT开启和关闭的信号强度，输入脉冲宽度愈宽IGBT开启时间愈长。
