海南大学高频电子线路课程合计报告小功率调幅发射机及超外差式调幅接收机设计专业班级:姓名：学号：小功率调幅发射机一、系统设计发射机的主要作用是完成有用的低频信号对高频信号的调制，将其变为在某一个中心频率上具有一定带宽、适合通过天线发射出去的电磁波。
调幅发射机通常由主振级、缓冲级、中间放大级、振幅调制、音频输入和输出网络组成。
根据设计要求，载波频率f=4MHz，主振级采用西勒振荡电路，输出的载波的频率可以直接满足要求，不需要倍频器。
系统原理图如下图所示：图中，各组成部分的的作用如下：振荡级：产生频率为4MHz的载波信号。
缓冲级：将晶体振荡级与调制级隔离，减小调制级对晶体振荡级的影响。
放大级：增大载波输出功率。
AM调制级：将话音信号调制到载波上，产生已调波。
输出网络及天线：对前级送来的信号进行功率放大，通过天线将已调高频载波电流以电磁波的形式发射到空间二、各部分电路的具体设计和分析1、主振级主振级是条幅发射机的核心部件，主要用来产生一个频率稳定、幅度较大、波形失真小的高频正弦波信号作为载波信号。
该电路通常采用晶体管LC正弦波振荡器。
常用的正弦波振荡器包括电容三端式振荡器既考毕兹振荡器、克拉泼振荡器、西勒振荡器。
本级用来产生4MHz左右的高频振荡载波信号，由于整个发射机的频率稳定度由主振级决定，因此要求主振级有较高的频率稳定度，同时也要有一定的振荡功率（或电压），其输出波形失真较小。
为此，这里我采用西勒振荡电路，可以满足要求。
西勒振荡器电路所示R i、R2、R4提供偏置电压使三极管工作在放大区，C3 起到滤波作用。
输出电路的总电容： C C2C3C4C5 C4 C5乙c2c3+c3c4+c2c4振荡频率------ ::4MHz2 3.14 J3.5 10-6(15 87.5) 10」2主振级电路图如下:图1.主振级电路图主振级输出波形:12「L i(C「C5)图2.主振级输出波形输出频率：頻率计-XFC1图3.输出频率2、缓冲级为了减少后级对主振级振荡电路振荡频率的影响，米用缓冲级。

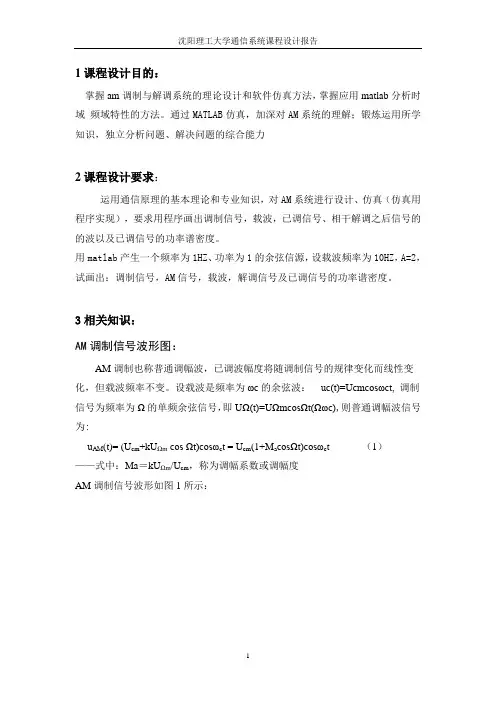

1课程设计目的：掌握am调制与解调系统的理论设计和软件仿真方法，掌握应用matlab分析时域频域特性的方法。
通过MATLAB仿真，加深对AM系统的理解；锻炼运用所学知识，独立分析问题、解决问题的综合能力2课程设计要求：运用通信原理的基本理论和专业知识，对AM系统进行设计、仿真（仿真用程序实现），要求用程序画出调制信号，载波，已调信号、相干解调之后信号的的波以及已调信号的功率谱密度。
用matlab产生一个频率为1HZ、功率为1的余弦信源，设载波频率为10HZ，A=2，试画出：调制信号，AM信号，载波，解调信号及已调信号的功率谱密度。
3相关知识：AM调制信号波形图：AM调制也称普通调幅波，已调波幅度将随调制信号的规律变化而线性变化，但载波频率不变。
设载波是频率为ωc的余弦波：uc(t)=Ucmcosωct, 调制信号为频率为Ω的单频余弦信号，即UΩ(t)=UΩmcosΩt(Ωωc),则普通调幅波信号为:u AM(t)= (U cm+kUΩm cos Ωt)cosωc t = U cm(1+M a cosΩt)cosωc t（1）——式中：Ma＝kUΩm/U cm，称为调幅系数或调幅度AM调制信号波形如图1所示：图1.普通调幅波形显然AM波正负半周对称时：MaUcm＝Umax－Ucm ＝Ucm－Umin，调幅度为：Ma=( Umax－Ucm )∕Ucm =( Ucm－Umin )∕Ucm。
Ma＝0时，未调幅状态Ma＝1时，满调幅状态（100％），正常Ma值处于0～1之间。
Ma>1时，普通调幅波的包络变化与调制信号不再相同，会产生失真，称为过调幅现象。
所以，普通调幅要求Ma必须不大于1。
图2所示为产生失真时的波形。
图2.Ma>1时的过调制波形4课程设计分析4.1AM 调制原理：AM 调制就是由调制信号去控制高频载波的幅度，使之随调制信号作线性变化的过程。
