预应力锚索张拉记录表

预应力筋张拉记录一、工程名称：xxx工程二、施工单位：xxx建筑公司三、预应力筋张拉记录：1、预应力筋的种类及规格：本工程采用牌高强度预应力钢绞线，规格为Φ15.24mm，强度等级为1860MPa。

2、张拉设备：本工程采用公司生产的YDC240Q型千斤顶和ZB4-500型油泵进行预应力筋的张拉。

3、张拉程序：预应力筋的张拉遵循“双控”原则，即以张拉应力控制为主，以钢绞线的伸长值进行校核。

首先进行初始应力（10%σcon）的张拉，然后逐渐增加张拉应力至50%σcon、75%σcon、100%σcon （持荷5分钟锚固）。

4、张拉记录：四、本工程的预应力筋张拉记录表明，所有钢绞线在张拉过程中均未出现断裂现象，且实测伸长值符合设计要求，说明本工程的预应力筋张拉合格。

预应力张拉记录表在建筑工程中，预应力张拉是一种重要的施工方法，用于提高结构的强度和刚度，以及增强结构的耐久性。

预应力张拉记录表是记录预应力张拉过程和结果的重要工具。

一、预应力张拉记录表概述预应力张拉记录表是一份详细记录预应力张拉过程和结果的文件。

它包括施工时间、施工地点、施工方法、张拉材料、张拉设备、张拉结果等重要信息。

预应力张拉记录表是工程质量和安全控制的重要依据，也是工程竣工验收的必要资料。

二、预应力张拉记录表的重要性1、质量控制：预应力张拉记录表提供了详细的施工过程和结果，有助于质量控制人员及时发现和解决潜在问题，确保工程质量。

2、安全控制：预应力张拉记录表记录了详细的施工过程和结果，有助于安全控制人员及时发现和解决潜在的安全隐患，确保施工安全。

3、竣工验收：预应力张拉记录表是工程竣工验收的必要资料，其完整性将直接影响到工程的验收结果。

三、如何填写预应力张拉记录表1、施工时间：填写预应力张拉的开始时间和结束时间。

2、施工地点：填写预应力张拉的具体位置，包括建筑物的名称、楼层、跨度等信息。

3、施工方法：填写预应力张拉的施工方法，如后张法、先张法等。

预应力锚索张拉施工原始记录预应力锚索作为一种常用的岩土锚固技术，在工程建设中发挥着重要作用。

其张拉施工是确保锚索性能和工程安全的关键环节，因此，做好预应力锚索张拉施工的原始记录至关重要。

一、工程概述本次预应力锚索张拉施工的工程为_____，位于_____。

该工程的主要目的是_____。

施工区域的地质条件为_____，这对预应力锚索的设计和施工提出了一定的挑战。

二、施工准备1、材料准备预应力锚索：采用_____规格的钢绞线，其性能符合_____标准。

锚具：选用_____型号的锚具，经过检验，质量合格。

水泥浆：采用_____强度等级的水泥配制水泥浆，其配合比为_____。

2、设备准备张拉千斤顶：选用_____型号的千斤顶，其最大张拉能力为_____kN，精度为_____%。

油压表：配套使用_____型号的油压表，量程为_____MPa，精度为_____级。

其他设备：还准备了_____等辅助设备，确保施工顺利进行。

3、技术准备施工前，对施工人员进行了技术交底，使其熟悉预应力锚索张拉的工艺流程和技术要求。

编制了详细的施工方案，并经过审批。

三、施工工艺流程1、锚索安装将制作好的预应力锚索放入钻孔中，确保锚索的位置和角度符合设计要求。

向钻孔内灌注水泥浆，待水泥浆凝固后，对锚索进行初次张拉。

2、预张拉采用较小的张拉力（一般为设计张拉力的 10%～20%）对锚索进行预张拉，使锚索各部位接触紧密。

预张拉时，记录油压表的读数和千斤顶的伸长量。

3、分级张拉按照设计要求的分级荷载进行张拉，每级荷载持荷一定时间（一般为 5~10 分钟）。

每级张拉完成后，记录油压表的读数、千斤顶的伸长量以及锚具的变形量。

4、超张拉当达到设计张拉力后，进行超张拉（一般为设计张拉力的 105%～110%），持荷一定时间（一般为 10~15 分钟）。

超张拉完成后，缓慢卸荷至设计张拉力，并再次记录油压表的读数、千斤顶的伸长量和锚具的变形量。

5、锁定当卸荷至设计张拉力后，采用锚具将锚索锁定。

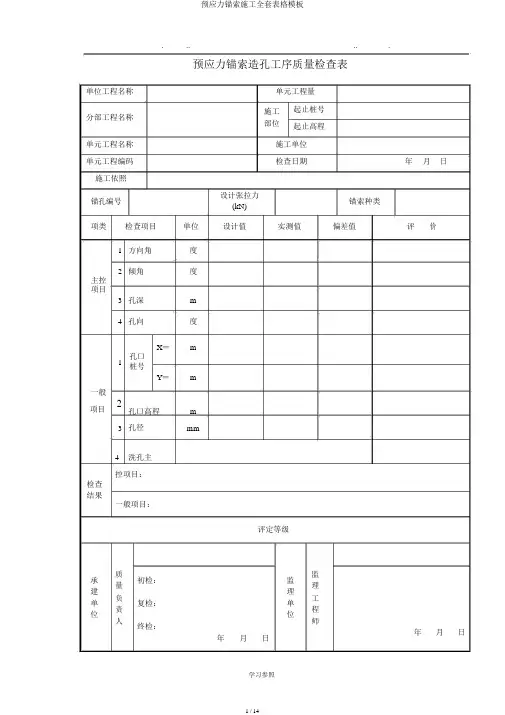

......预应力锚索造孔工序质量检查表单位工程名称单元工程量分部工程名称施工起止桩号部位起止高程单元工程名称施工单位单元工程编码检查日期年月日施工依照锚孔编号设计张拉力锚索种类(kN)项类检查项目单位设计值实测值偏差值评价1方向角度2倾角度主控项目孔深m34孔向度X＝m1孔口桩号Y＝m一般项目2孔口高程m 3孔径mm 4洗孔主控项目：检查结果一般项目：评定等级承质初检：监监量理建理负工单复检：单责程位位人师终检：年月日年月日......锚索造孔钻进状况记录表单位工程名称单元工程量分部工程名称施工起止桩号部位起止高程单元工程名称施工单位单元工程编码施工时段年月日至年月日施工依照锚孔编号序号每节钻杆起止时间钻进及反弹岩粉状况描绘机长署名孔段长 (m)止起10～2 1.5 ～3 3.0 ～4 4.5 ～56.0 ～～67.5 ～～79.0 ～8～913.0 ～～1013.5 ～1115.0 ～1216.5 ～1318.0 ～1419.5 ～1521.0 ～1622.5 ～1724.0 ～1825.5 ～1927.0 ～2128.5 ～2230.0 ～2231.5 ～2333.0 ～2434.5 ～2536.0 ～2637.5 ～2739.0 ～2840.5 ～2942.0 ～3043.5 ～3145.0 ～3246.5 ～3348.0 ～3449.5 ～3551.0 ～备注（要点描绘岩性、卡钻、塌孔状况）初检：复检：终检：监理承建质量负监理工程......锚索造孔测斜记录表单位工程名称单元工程量施起止桩号工分部工程名称部起止高程位单元工程名称施工单位单元工程编码施工时段年月日至年月日施工依照锚孔编号项类后视测站1 2 3 4 5 6 7 8 9 10 11 12终孔孔斜备注测点孔深方向角倾角高程(m)( ° )( ° )桩号 (m)(m)方向角偏差a( ° )终孔高程偏差H(m)倾角偏差 ( ° )终孔孔深偏差L(m)初检：监承质监理建量复检：理工单负单程位责终检：位师......预应力锚索编索工序质量检查表单位工程名称单元工程量分部工程名称施工起止桩号部位起止高程单元工程名称施工单位单元工程编码检查日期年月日施工依照锚索编号项类检查项目材质及规格1钢绞线下料长度内锚段长度外观质量主控2止浆环材质及直径（包）安装质量项目资料及直径3架线环锚固段间距（隔绝张拉段间距架）安装质量进(回)材质及直径1耐压浆管长度材质及直径2导向帽长度一般安装质量项目内锚固段长3张拉段长索体索体总长外观质量4寄存及运输检查主控项目：结果一般项目：初检：质承量复检：建负单责终检：设计张拉力 (kN)锚索种类质量标准检测结果切合设计要求，规格为：知足设计要求， L＝m知足设计要求， L＝m去皮、冲洗、除锈、除油知足设计要求切合设计要求，φ＝mm知足设计要求，坚固，间隔平均知足设计要求，φ＝mm知足设计要求，S＝m知足设计要求，S＝m切合设计要求，外观顺直、间距平均、绑扎坚固；进回浆管表记清楚知足设计要求，φ＝≥知足设计要求，L＝m切合设计要求，φ＝mm切合设计要求，L＝m环氧水泥浆与锚索体密切连结知足设计要求，L＝m知足设计要求，L＝m知足设计要求，L＝m绑扎坚固、隔绝架搁置平均，索体平顺、无污染切合设计要求，干净、无污染、无破坏评定等级监监理理工单程......预应力锚索灌浆工序质量检查表单位工程名称单元工程量分部工程名称施工起止桩号部位起止高程单元工程名称施工单位单元工程编码检查日期年月日施工依照锚孔编号水泥品种项类检查项目1浆材标号主控2水灰比项目3灌浆压力（ MPa）1并浆时间（ Min）2供浆量（升）一般3弃浆消耗项目（升）4灌浆量（t ）5浆液比重检查主控项目：结果一般项目：初检：承质建量复检：单负位责人终检：设计张拉力锚索种类设计长度(kN)外加剂名称外加剂掺量外加剂浓度标准值实测值偏差值评论内锚段张拉段内锚段张拉段内锚段张拉段内锚段张拉段内锚段张拉段内锚段张拉段内锚段张拉段内锚段张拉段评定等级监监理理工单程位师年月日年月日......预应力锚索灌浆同意证单位工程名称单元工程量施起止桩号工分部工程名称部起止高程位单元工程名称施工单位单元工程编码施工时段年代日至年月日施工依照锚索编号设计张拉力 (kN)锚索种类灌浆种类浆液强度等级配合比用量(kg/m 3)灌浆设施名称规格与型号序号检查项目检查状况1锚索安装状况2灌浆记录设施3灌浆设施4灌浆资料5浆液拌合状况6灌浆站称量用具配置、规范状况备注......检查建议：终检建议：承建监理单位单位监理工程师：终检：年月日年月日时分预应力锚索灌浆施工记录表单位工程名称单元工程量施起止桩号工分部工程名称部起止高程位单元工程名称施工单位单元工程编码施工时段施工依照锚索编号灌浆种类浆液标号灌浆历时实测浆液配合比浆液量时分时分历时水水泥外加剂（ L）共计制浆总量 (L)弃浆量(L)备注初检：承质监监建量复检：理理单负单工位责终检：位程人年月日师年月日至年月日配合比弃浆量注浆压力比重备注（L）（Mpa）纯灌量 (L)年月日预应力锚索张拉工序质量评定表单位工程名称单位工程量施起止桩号分部工程名称工部起止高程位单元工程名称 施工单位单元工程编码 施工时段年 月施工依照锚索编号 设计张拉力 (kN) 油泵编号锚索总长(m)内锚段长 (m)张拉段长 (m)预紧千斤顶及压力表张拉千斤顶及压力表油压表 张拉吨稳压前 实质伸长值 (mm)稳压后 序号读数 时间时间(Mpa)位 (KN)稳压前稳压后（ min ）(min ）初始25%P50%P 75%P分级 张拉100%P 110%P115%P回零油泵操作员伸长值丈量员记录员备注评定等级初检：承建 质量 监理 监理工 单位 负责人复检 单位程师终检：日至年 月 日理论递加值伸长值（ mm ）（ mm ）......预应力锚索张拉同意证单位工程名称单元工程量施起止桩号工分部工程名称部起止高程位单元工程名称施工单位单元工程编码施工时段年月日至年月日施工依照锚索编号设计张拉力 (kN)锚索种类油泵编号孔口高程孔口桩号序号检查项目检查状况1锚索灌浆结石强度2锚墩混凝土强度3张拉设施4张拉设施率定5张拉技术（安全）交底6张拉异样状况办理方案7备注终检建议：检查建议：承建监理单位单位终检：监理工程师：......预应力锚索张拉曲线表单位工程名称单元工程量施起止桩号工分部工程名称部起止高程位单元工程名称施工单位单元工程编码施工时段年月日至年月日施工依照锚索编号设计张拉力 (kN)锚索种类油泵编号孔口高程孔口桩号张拉吨位（ kN）同意伸长值理论伸长值75％理论伸长值100％理论伸长值实质伸长值备注123456kN95%理论伸长值：理论伸长值：实质伸长值趋向线：110％理论伸长值：说明：张拉公式与公称值为：0L(mm)评定等级质量质量等级等级承初检：监建质量理单单监理复检：位负责位工程师人终检：年月日年月日学习参照......锚墩制作及安装工序质量检查表单位工程名称单元工程量施工起止桩号分部工程名称部位起止高程单元工程名称施工单位单元工程编码检查日期年月日至年月日施工依照项类检查项目质量标准检测结果材质、规格切合设计要求，规格为：1锚垫板外平面与孔口管及中心线垂直角误安装偏差差≤主控材质、规格切合设计要求，规格为：项目锚墩制切合设计要求，规格为：2焊材作制作焊件尺寸及焊缝质量切合设计要求3锚墩安装安装地点切合设计要求，与基础面联合按设计要求办理深度切合设计要求，入岩 L＝m 1孔口管直径切合设计要求，φ＝mm一般材质、规格切合设计要求，规格为：项目螺栓2(插筋)安装地点切合设计要求3基础面办理无松动岩块，岩石冲洗干净备注自检主控项目：主控项目：自检结果一般项目：结果一般项目：质量质量承等级监等级建理单初检：单监位位理质量复检：工负责人程终检：师年月日月日年学习参照......预应力锚索锚墩混凝土浇筑开仓证单位工程名称单元工程量施起止桩号工分部工程名称部起止高程位单元工程名称施工单位单元工程编码施工时段年月日至年月日施工依照表示图：浇筑计划：拟于开始浇筑。

千斤顶施加预应力与放松记录表构件名称张拉千斤顶号预应力钢筋编号示意图构件编号张拉油压表号钢筋规格张拉温度(℃)混凝土设计强度(MPa)放松时混凝土强度(MPa)设计伸长值(mm)放松千斤顶号张拉日期放松油压表号实际张拉时序号钢筋长度m初应力(10%σ)20%σ105%σ90%σ100%(103%)σ总伸长值mm伸长率‰油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm放张时序号第一次（%）第二次（%）第三次（%）备注油表读数MPa张拉力KN油表读数MPa张拉力KN油表读数MPa张拉力KN超张后持荷3分钟。

张拉或放松过程中发生断筋等问题应在本栏目内注明原因。

本表用于先张法施工。

4、括号中的103%σ为当普通松弛力筋采用夹片等具有自锚性能的锚具时。

5、总伸长值及伸长率的计算，详见有关规范。

施工负责人：年月日现场监理工程师：年月日。

XXX工程预应力锚索张拉计算书计算人：审核人：审批人：XXXXXX项目经理部概述压力分散型锚索的施工工序主要包括：施工准备→锚孔钻造→锚筋制安→锚孔注浆→框架梁施工→锚索张拉锁定→锚孔封锚。

其中最重要的一个环节就是锚索张拉锁定。

锚索的张拉锁定工序可分为差异荷载增量和理论伸长量的计算及现场超张拉、锁定工作。

一、计算公式简介因压力分散型锚索各单元长度长短不一，故必须先计算各单元差异伸长量和差异荷载增量，其计算公式如下：差异伸长量：ΔL1-2=ΔL1-ΔL2, ΔL2-3=ΔL2-ΔL3ΔL1=（σ/E）*L1, ΔL2=（σ/E*）L2, ΔL3=（σ/E）*L3, σ=P/A差异荷载增量：ΔP1=(E*A*ΔL1-2/L1)*2ΔP2=[(E*A*ΔL2-3/L2)+ (E*A*ΔL2-3/L1)]*2其中：L1,L2,L3---分别为第一、二、三单元锚索的长度，且L1＞L2＞L3；ΔL1, ΔL2, ΔL3---各单元锚索在给定最终张拉（设计锁定）荷载作用下的伸长量；ΔL1-2，ΔL2-3---各单元锚索在给定最终张拉（设计锁定）荷载作用下的差异伸长量；σ---给定最终张拉（设计锁定）荷载作用下钢绞线束应力；P---给定最终张拉（设计锁定）荷载作用下单根钢绞线束荷载；A---单根钢绞线束的截面面积；E---钢绞线的弹性模量；ΔP1，ΔP2---分布差异张拉之第一、第二步级张拉荷载增量。

锚索张拉时的实际伸长值ΔL(mm)为：ΔL=ΔL1+ΔL2ΔL---锚索实际伸长值(mm)ΔL1---从初应力至最大张拉力间的实测伸长值(mm)；ΔL2---初应力以下的推算伸长值(mm)，可采用相邻级的伸长值。

二、26米预应力锚索张拉（4孔6索）计算：1、已知条件：锚索长:26m, 锚固长:10m设计拉力500KN, A=140mm2, E=195（取均值），P=83.33KN, L1=22.67m , L2=19.33m，L3=16.00m。

锚索孔检验批质量验收记录表[预应力锚索] 01014601口口口口单位工程名称分部工程名称预应力锚索分项工程名称锚索孔验收部位施工单位中铁十七局宁安铁路工程指挥部无砟轨道分部项目负责人张立施工质量验收标准名称及编号《高速铁路路基工程施工质量验收标准》（TB10751-2010）施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1锚索孔的布置形式及间距第10.10.11条按照设计要求以纵横向3m间距布置。

2 锚索孔孔径第10.10.12条锚索孔直径130mm，满足设计要求。

3 锚索孔深度第10.10.12条锚索孔孔深XXm，满足设计要求。

一般项目1锚索孔的允许偏差位置±100mm X X X X X 2 倾角1% X X X X X施工作业人员质量责任登记施工负责人：年月日施工单位检查评定结果专职质量检查员：年月日分项工程技术负责人：年月日分项工程负责人：年月日监理单位验收结论监理工程师：年月日锚索制作检验批质量验收记录[预应力锚索] 01014602口口口口单位工程名称分部工程名称预应力锚索分项工程名称锚索制作验收部位施工单位中铁十七局宁安铁路工程指挥部无砟轨道分部项目负责人张立施工质量验收标准名称及编号[A]：《高速铁路路基工程施工质量验收标准》（TB 10751-2010）[B]：《铁路混凝土工程施工质量验收标准》（TB 10424-2010）施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1 预应力筋质量[B] 第7.2.1条锚索制作用钢绞线出厂合格证1份，编号20150408；实验报告1份，编号：GJX-20130714-8，质量合格。

2预应力筋品种、级别、规格、数量[B] 第7.3.1条锚索支座用钢绞线采用1860级Φ15.2mm钢绞线，每束锚索均为3束钢绞线，符合设计要求。

3 预应力筋外观质量[B] 第7.3.2条钢绞线平顺、无弯折，表面无裂纹、小刺、机械损伤、氧化铁皮和油污等，符合设计要求。

海西高速公路网漳州至永安联络线三明段EK0+180~EK0+425右侧预应力锚索总结报告承包单位：顺吉集团有限公司二〇一三年四月二十五日海西高速公路网漳州至永安联络线三明段A12标EK0+180～EK0+425右侧预应力锚索基本试验方案一、工程概况EK0+180~EK0+425右侧，该坡高34米,为类土质边坡,上部坡积粉质粘土,厚度约8～14米；其下为残积砂性粘性土，厚度约7～16米，全风化花岗岩，厚度约为30米。

该边坡坡体风化层及坡残积土层较厚，坡顶较平缓，地下水位较高，为控制边坡高度，因此综合考虑采用放缓结合适当加固方案。

该坡分四级防护,中间设2m平台,由下而上坡率和防护措施为:第一级1：1.0, 拱形骨架植草防护; 第二级1：1.25, 拱形骨架植草防护; 第三级1：1.25, 预应力锚索框架和拱形骨架植草交错布置; 第四级1：1.25,拱形骨架植草防护.两侧坡率按实际地形情况做适当调整.该坡试验孔三个，SY1锚索长8米，锚固段3米；SY2锚索长13米，锚固段5米；SY3锚索长21米，锚固段8米；二、基本试验目的与依据1、基本试验目的基本试验的目的在于验证设计采用的工作锚索的性能各组成部分的综合性能、锚固地层设计参数及合理性、同时考虑有关锚索体在搬运、储存、安装和施工过程中抗物理破坏的能力。

(1)确定该边坡地层中锚索的极限承载力和安全系数;(2)揭示在该地层条件下影响锚索锚固力的各种影响因素及其影响程度;(3)检验锚索工程的施工工艺;(4)校核设计参数,为高边坡锚固工程的动态设计提供有关参数,确保锚固工程的安全、经济、合理。

2、试验依据(1)、《锚杆喷射砼支护技术规程》(GB50086-2001)(2)、《岩土锚杆(索)技术规程》(CECS22:2005)(3)、《公路路基设计规范》(JTG D30—2004)(4)、《公路路基施工技术规范》 (JTJ 033—95)(5)、高边坡锚索设计文件及相关通知。
