地质雷达实验报告(封面+报告模板)

地下管线探测报告编写: 检测：审核：批准：****有限公司二〇一九年七月十八日地下管线探测报告一、任务概况1.1作业目的为满足****工程施工需要，****有限公司于****有限公司年7月07日对该项目地下综合管线进行物探工作。

1.2测区概况项目位于****市****有限公司区，物探位置参如图1.1所示。

图1.1工程场地地理位置图二、管线探测探测范围为以委托方指定的范围为界。

2.1管线的调查管线的调查主要针对架空管线及明显管线点（包括接线箱、变压箱、变压器、消防栓、人孔井、阀门、窨井、仪表井等附属设施）进行。

①明显管线点的各种数据均应直接打开井，用检验合格的钢尺量测，精确到厘米。

实际作业时按规程及甲方提供表格所列各类管线调查内容，参考各专业部门提供的资料，到实地调查核实，查清各类被调查管线的类型、管径、材质、埋深、起止、走向以及同类管线的连接关系，以便进行仪器探测。

在调查量取时首先认真仔细量读，确保调查成果的准确性。

其次，管线调查时应注意量取各类管线的偏距，即管道中心线至井盖中心的水平偏移距。

②在实地调查中应邀请管线权属单位的管线管理人员、管线的规划、设计、施工人员和当地居民等熟悉管线情况的人员协助。

2.2地下管线探测原理金属管线探测采用电磁感应原理。

地下金属管线在发射机发出的电磁场的激励下产生感应电流，该感应电流又在管线的周围产生二次感应磁场，通过接收机接收该二次磁场来确定地下管线的位置与深度。

发射机现场工作有三种方式：第一种采用偶极电磁感应法，探测时将发射机的发射线圈垂直地放在地表，或水平放置于管线的正上方；第二种是采用直接感应法，探测时用夹钳夹住管线，发射机通过夹钳直接激发管线；第三种是采用充电法，直接将发射机的一极接在管线的一端，另一极接在待测管线的另一端或较远处的大地上，使发射电流直接流过被测管线。

直接感应法和充电法应具备管线露头的条件，其中充电法只能用于给水、热力等管线外露且不带电的管线，多用于管线的追踪；偶极电磁感应法适用范围较广，既可应用于已知管线的追踪，也可以进行未知管线的普查。

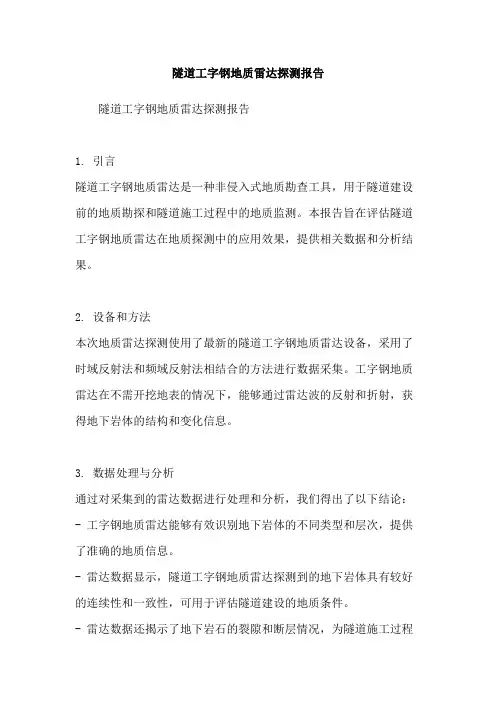

隧道工字钢地质雷达探测报告隧道工字钢地质雷达探测报告1. 引言隧道工字钢地质雷达是一种非侵入式地质勘查工具，用于隧道建设前的地质勘探和隧道施工过程中的地质监测。

本报告旨在评估隧道工字钢地质雷达在地质探测中的应用效果，提供相关数据和分析结果。

2. 设备和方法本次地质雷达探测使用了最新的隧道工字钢地质雷达设备，采用了时域反射法和频域反射法相结合的方法进行数据采集。

工字钢地质雷达在不需开挖地表的情况下，能够通过雷达波的反射和折射，获得地下岩体的结构和变化信息。

3. 数据处理与分析通过对采集到的雷达数据进行处理和分析，我们得出了以下结论：- 工字钢地质雷达能够有效识别地下岩体的不同类型和层次，提供了准确的地质信息。

- 雷达数据显示，隧道工字钢地质雷达探测到的地下岩体具有较好的连续性和一致性，可用于评估隧道建设的地质条件。

- 雷达数据还揭示了地下岩石的裂隙和断层情况，为隧道施工过程中的地质灾害预防提供了重要参考。

4. 应用案例本报告还列举了几个隧道工字钢地质雷达在实际工程中的应用案例：- 在某隧道施工前，利用地质雷达对地下岩石进行了评估，发现了一个较大的断层带，及时采取了相应的加固措施，避免了地质灾害的发生。

- 在某隧道施工过程中，地质雷达监测到了地下水位上升的情况，及时预警并采取了排水措施，保证了施工的顺利进行。

5. 结论通过本次地质雷达探测报告的分析，我们可以得出以下结论：- 隧道工字钢地质雷达是一种精确、高效的地质勘查工具，能够提供准确、连续的地下岩体信息。

- 利用地质雷达进行隧道施工前的地质勘探和施工过程中的地质监测，能够大大降低地质灾害的风险，提高施工效率。

综上所述，隧道工字钢地质雷达在地质探测中具有重要的应用价值，可以为隧道建设提供可靠的地质数据支持。

在未来的隧道工程中，我们将继续探索地质雷达的应用，提高其在隧道建设中的效益。

地铁1#线站东小区地质雷达探测报告成都畅达通地下工程科技发展有限公司2008年9月目录一．任务目的 (1)二. 探测工作量 (1)三. 技术规范、规程 (3)四. 场地工程地质概况 (3)五. 探测方法及原理 (3)七．野外工作方法及数据处理 (4)八．探测成果 (5)九．存在问题及建议 (8)地铁1#线站东小区地质雷达探测报告一．任务目的成都地区砂卵石地层，卵石含量较大，多水。

七月，成都进入降雨多发季，成都前后遭遇了几场局地强降雨，使成都地铁一号线施工受到了重大打击。

在盾构已经穿越的站东小区出现了两次较大的塌陷，并且小区居民反映，房屋附近很多地方已经变形。

为了强力配合上海隧道股份有限公司的抢险工作，我公司分三次派出了探测小组对站东小区内及附近进行了雷达探测，目的如下：①了解小区内（包括有条件的房屋）混凝土下部是否因为盾构施工存在空洞、不密实区域，是否存在有安全隐患的区域；并推测其大小及位置。

②探测站东小区外附近的房屋、广场、公路下面是否因为地铁施工形成的空洞、不密实区域；并推测其大小及位置。

③经过上海隧道股份近两个月的抢险补救，塌陷周围都已进行灌浆加固。

再次用雷达探测了解小区内及附近灌浆加固的效果，是否仍然存在安全隐患，并对三次探测成果进行对比分析，以便进行进一步的处理。

二. 探测工作量本工区雷达探测外业工作时间为：2008年7月21日、7月22日、7月31日、9月11日，分四次完成所有测线的探测工作，完成地质雷达测线共计39条、测线长度941m。

详见工作量统计表；测线布置详情见雷达测线布置图。

表1 雷达探测工作量统计表三. 技术规范、规程本次雷达探测执行《岩土工程勘察规范》（GB50021-2001）四. 场地工程地质概况地铁一号线所穿越的站东小区及周边地形平坦，毗邻火车北站，多小区及公共设施。

根据现场钻探揭露，场区砂卵石地层透水性好。

五. 探测方法及原理地质雷达是物探勘察高精度方法之一。

地质雷达（Ground Penetrating Radar，简称GPR）依据电磁波脉冲在地下传播的原理进行工作。

探地雷达实习报告中国地质大学一、实习目的《煤矿地质学》课程的认识实习是有关地质科学的野外实习，是提高学生理论联系实际能力，也是加深课堂教学的重要内容。

这次实习是该课程课堂教学的继续，也是该课程的一个重要的教学环节。

通过实习，能够使我们进一步巩固课堂上所学的地质学基础理论知识。

运用这些知识去观察、研究、分析和判断各种地质现象解决实际问题。

培养我们理论联系实际，实事求是的工作作风，锻炼我们吃苦耐劳，不畏艰险的地质精神。

树立热爱专业以及勤奋学习的思想和决心。

实习的主要任务：1、在野外对各种内、外地质促进作用展开初步观测分析，着重点就是外力地质促进作用的观测分析。

2、初步对三大类岩石、地质构造和矿产进行观察认识，了解它们在自然界的分布状况。

3、学会地质罗盘的采用、手标本收集、地质现象观测和叙述记录等野外地质工作的基本方法。

二、实习情况(一)时间20xx年x月2日至20xx年x月4日，野外实习共三天。

(二)小组成员王xx 王xx 王xx 吴xx 武xx 薛xx(三)进修路线(1) 20xx年1月2日星期四晴河南省xx市辉县市上八里乡薄壁镇鸭口村(2)20xx年1月3日星期五晴河南省焦作市龙洞乡xx村后沟(3)20xx年x月4日星期六晴河南省焦作市沁阳市常平乡向南米左右三、实习内容1、重新认识进修区常用的矿物和岩石，学会区分三大类岩石。

2、认识实习区地层剖面，了解地层划分，对比方法，熟悉地层时代。

3、重新认识进修区地质构造(褶皱、节理、断层)学会识别方法。

4、学会使用地质罗盘，测量岩层(断层)产状。

5、学会搞标准的野外地质记录。

6、编写实习报告第二章地层地层：是地壳发展过程中所形成的层状岩石的总称，包括沉积岩，火成岩和变质岩。

地层可以显示地层形成的先后顺序，因此它和一定得时间含义相联系。

所以在底层形成以后，老地层在下，新地层在上，此种顺序称为正常层序。

区域内砾石与发育的地层由旧至崭新主要存有：太古界变质岩系则、元古界震旦系、下古生界寒武～奥陶系、上古生界石炭二叠系、新生界第三～第四系，其中，二叠系下统，为区内主要含煤地层。

地质雷达实验报告成绩：系别：资源勘查与土木工程系专业班级：姓名：学号：指导教师：年月日实验项目名称：地质雷达的操作及应用同组学生姓名：实验地点：结构检测实验室91110 实验日期：年月日1.1 实验目的（1）了解地质雷达基本构造、性能和工作原理。

（2）掌握地质雷达的操作步骤和使用方法。

1.2 实验原理及方法通过发射天线向地下发射宽频带高频电磁波。

在传播过程中，当遇到存在电性差异的地下介质或目标体时，雷达波会发生反射返回地面，并由接收天线接收，并以波或图像的形式，存储在电脑中。

1.3 仪器设备OKO-2俄罗斯地质雷达。

1.4 实验步骤（1）连好数据线；（2）打开主机和天线上的电源开关；（3）运行采集软件；（4）设置参数；（5）数据采集并保存数据；（6）关机、拆线。

1.5 数据处理主要包括两个方面：即增益和滤波。

增益的目的是放大深部信号的增幅，使较弱的信号能被识别，滤波的种类很多，一般包括中值滤波、平均值滤波、带通滤波和巴特沃斯带通滤波等等。

1.6 注意事项在运用雷达过程中，须掌握雷达工作的三个重要参数：环境电导率、介电常数和探测频率。

环境电导率σ是表征介质导电能力的参数，它决定了电磁波在介质中的穿透深度，其穿透深度随电导率的增加而减小，当介质的电导率σ>10-2S/m时，电磁波衰减极大，难于传播，雷达方法不宜使用，如：湿粘土、湿页岩、海水、海水冰、湿沃土、金属物等。

介电常数是影响应用效果的另一个重要因素，它决定了高频电磁波在介质中的传播速度，并且反射信号的强弱也取决于介电常数的差异。

电磁波在介质中的传播速度可采用下式近似考虑：rCV ε≈式中： C ─ 电磁波在真空中的传播速度，C =0.30m/ns （光速），r ε─ 介质的相对介电常数。

介质的介电常数主要受介质的含水量以及孔隙率的影响，相对介电常数与水含量的关系曲线，相对介电常数的范围为：1（空气）~81（水），多数干燥的地下介质，其相对介电常数值均小于10。

检测报告XXXX年XX月XX日一、总述 (1)二、工程概况 (2)2.1概述 (2)2.2工程环境及不良影响 (2)三、检测目的、内容及测线布置 (2)3.1检测目的 (2)3.2检测内容 (2)3.3测线布置 (3)四、仪器设备 (4)5、检测方法及原理 (4)六、现场操作及数据处理 (6)6.1天线中心频率选择 (6)6.2时窗的选取 (7)6.3采样率的选择 (7)6.4雷达分辨率 (8)七、检测结果及建议 (9)二、工程概况2.1概述本工程对地铁进行了初衬雷达抽检。

抽检位置及设计衬砌厚度统计表详见表2-1。

表2-1抽检位置及衬砌设计厚度统计表2.2工程环境及不良影响工程环境及不良影响如下：（1）隧道墙壁上挂有照明用的电缆；（2）隧道初衬的注浆管道；（3）部分隧道初衬表面存在少量积水。

上述不良因素，对雷达检测结果有一定影响。

三、检测目的、内容及测线布置3.1检测目的为了检测某地铁隧道初衬背后缺陷情况和衬砌厚度，我有限公司对上述暗挖隧道初衬进行雷达检测。

3.2检测内容地铁暗挖隧道初衬背后缺陷情况和衬砌厚度。

3.3测线布置本工程对某地铁隧道抽检段初衬拱顶、拱腰及边墙布置测线，具体测线量及布置情况详见表3-1所示。

本工程探地雷达检测有效范围为天线与初衬接触面向后1m，现场探地雷达检测照片见图3-1，本工程地铁隧道断面测线布置图见图3-2〜3-3。

表3-1永安区间测线统计表（以下空白）图3-1现场探地雷达检测照片四、仪器设备本工程我公司投入意大利生产的K2探地雷达主机和雷达天线等主要探测设备，还投入钢直尺和相机等相应的辅助设备，详见表4-1。

表4-1本工程仪器设备一览表图4-1探地雷达主机图4-2雷达天线5、检测方法及原理本工程检测采用探地雷达扫描方式进行，探地雷达利用高频电磁波(主频为数十兆赫至数百兆赫以至千兆赫)以宽频带短脉冲形式，由地面通过天线T送入地下，经地下地层或目的体反射后返回地面，为另一天线R所接收，快速获得相关检测区域的三维详细信息，探测地下介质的分布情况，反射脉冲信号的强度，与界面反射波的反射系数和介质对波吸收程度有关，当电磁波垂直界面入射时，反射系数r的模值和幅角，可分别由下列关系式表示：r =(1(a2 -b2)2 + (2ab sin①)2 /(a2 + b2 + 2ab cos①) (5-1)Argr =5 = tan-i(c /oe )-tan-i(c /oe ) (5-2) 式中” =N 2/片, i' L ，，、 , z~b =、we $ + 9 /3e )2 /\W& yi + 9 /38)2N —介质一的磁导率1N —介质二的磁导率28 —介质一的相对介电常数18 —介质二的相对介电常数2O —介质一的电导率1。

莞惠四标7号井地表地质雷达探测报告工程名称：莞惠四标7号井地表地质雷达探测委托单位：中铁十三局集团有限公司测试单位：浙江华东建设工程有限公司报告日期：2015年3月24日莞惠四标7号井地表 地质雷达探测报告批准人： 审核人：编写人：二〇一五年三月 深圳浙 江 华 东 建 设 工 程 有 限 公 司EAST CHINA CONSTRUCTION ENGINEERING CORPORATION OF ZHEJIANG声明1、检测报告无编写人、审核人、批准人签字无效。

2、检测报告涂改无效。

3、对检测报告若有异议，且该异议与检测样品有关，应于收到检测报告15日内，向检测机构提出复议。

一、工程概况随着电子技术的发展，地质雷达的仪器、理论、方法技术和应用获得了显著进展。

地质雷达是利用电磁波在地下介质中传播规律进行勘察和检测的一项高新技术，具有快速、无损、简便、经济的特点，特别是在工程地质勘察、城市建设方面具有广泛的应用。

受中铁十三局集团有限公司的委托，浙江华东建设工程有限公司于2015年3月24日对莞惠四标7号井地表进行地质雷达探测。

探测范围及测试路线由我院进行布置，并经甲方确认。

二、测试目的采用地质雷达法主要测试基坑开挖边界外不良地质情况（如不密实、高含水、孔洞等），为下一步施工提供参考。

三、检测依据1、中华人民共和国行业标准《公路路基路面现场测试规程》JTG E60-2008；2、《公路工程质量检验评定标准》JTG F80/1-2012；3、《铁路工程物理勘探规程》TB 10013-2004；4、《公路工程物探规程》JTG/T C22—2009。

四、测线布置根据莞惠四标7号井地表现状，本次测试布置测线1～测线22共22条测线，测线间距约为5m，总长约308m。

测线示意图如下。

25+071 25+066 25+061 25+056 25+051 25+046 25+041 25+03625+08025+07525+07025+06525+06025+05525+05025+045左右CX12345614131211109871516171819202122图1：测线示意图五、检测仪器设备由于不同频率天线的测深能力不同，频率越低，探测深度越大，但是分辨率会降低，频率越高，探测深度越浅，分辨率会很高。

探地雷达现场测试试验报告项目名称：测试地点：测试单位：协作单位：长沙理工大学交通运输工程学院200 年月日探地雷达现场测试任务书探地雷达现场测试记录附件探地雷达现场测试规程一、规程说明本规程适用于LTD-3系列探地雷达的所有试验和现场测试，对探地雷达的试验设计、现场测试、数据处理和解释等给出执行标准。

本规程自2002年3月开始执行。

二、确认测试任务和制定详细的测试计划1、接到测试/试验任务后，立即确认测试目的和具体要求，据此制定详细的测试计划（过程），确定需要的仪器型号、相关的测试软件，以及合适的天线配置。

2、依据测试计划准备需要的仪器设备：主要设备：工控机C、雷达主机R、收发天线A；辅助设备/工具：数据传输线（R→C）、短电源线(R→C)、32米电缆线(R→A)；电源转换器（交→直）、带插座的长电源线；直接电缆（并口线）、螺丝刀、胶带；测试计划和记录纸、笔；可选设备：12V直流电瓶测试环境：工控机内的DOS系统下应装有RADSYS处理系统和相关工具；Windows98系统下应装有LTDR测试软件、GR For LTD回放和处理软件、Super图形处理软件、字处理及其它工具软件。

三、测试前的准备工作1、收集与探测目标及所处环境有关的基础资料基础资料的收集既可以为制定测试程序提供依据，又可为测试数据的处理和解释提供必要的参考资料。

2、测网布置测量工作以前必须首先建立测区坐标，以便确定记录剖面的平面位置。

测网布置与目标的大小和所处方位有关：测线应该沿与物体的长轴或走向垂直的方向布置，目标长轴方向不明时，最好使用方格网进行测量。

3、仪器参数的选择测量参数选择合适与否直接关系到测量结果的合适性和正确性。

测量参数包括天线中心频率、时窗、采样率、测点点距与发射、接收天线间距等。

（1）天线中心频率的选择天线中心频率的选择需兼顾目标深度、目标最小深度及天线尺寸是否符合场地需要，它可由下式初步确定：0)f MHz =式中，x 为要求的空间分辨率，m ； ε为围岩的相对介电常数。

地质雷达NDT无损检测报告一、目的要求1.无损检测技术NDT是无损检测的英文（Nondestructive Testing）的缩写。

NDT是指对材料或工件实施一种不损害或不影响其未来使用性能或用途的检测手段。

通过使用NDT，能发现材料或工件内部表面所存在的欠缺，能测量工件的几何特征和尺寸，能测定材料或工件内部组成、结构、物理性能和状态等。

他能应用于产品设计、材料选择、交工制造、成品检验、在役检查（维修保养）等多方面，在质量控制与降低成本之间能起最优化作用。

无损检测还有助于保证产品的安全运行和有效使用。

常用的无损测试技术有：①射线探伤。

利用X射线或 射线在穿透被检物各部分时强度衰减的不同，检测被检物的缺陷。

若将受到不同程度吸收的射线投射到X射线胶片上，经显影后可得到显示物体厚度变化和内部缺陷情况的照片。

如用荧光屏代替胶片，可直接观察被检物体的内部情况。

②超声检测。

利用物体自身或缺陷的声学特性对超声波传播的影响，来检测物体的缺陷或某些物理特性。

在超声检测中常用的超声频率为0.5～5兆赫（MHz）。

最常用的超声检测是脉冲探伤。

③声发射检测。

通过接收和分析材料的声发射信号来评定材料的性能或结构完整性。

材料中因裂缝扩展、塑性变形或相变等引起应变能快速释放而产生应力波的现象称为声发射。

材料在外部因素作用下产生的声发射，被声传感器接收转换成电信号，经放大后送至信号处理器，从而测量出声发射信号的各种特征参数。

④渗透探伤。

利用某些液体对狭窄缝隙的渗透性来探测表面缺陷。

常用的渗透液为含有有色染料或荧光的液体。

⑤磁粉探伤。

通过磁粉在物体缺陷附近漏磁场中的堆积来检测物体表面或近表面处的缺陷，被检测物体必须具有铁磁性。

此外，中子射线照相法、激光全息照相法、超声全息照相法、红外检测、微波检测等无损测试新技术也得到了发展和应用。

2.地质雷达的优越性地质雷达(Ground Penetrating Radar(GPR))是探测地下物体的地质雷达的简称。

雷达测量实习报告5篇雷达测量实习报告篇1一、实习目的透过实地的测量实习，巩固课堂所学的理论知识，熟练掌握水准仪、经纬仪的基本操作，掌握导线测量、三角高程测量、四等水准测量的观测和计算方法，学习如何进行实地的地形控制测量和地形图的展绘、拼接，在实习的同时也体验一下实际测量工作的生活、培养团队协作潜力。

二、实习时间2021年_月_日到2021年_月_日三、实习地点__省蚕桑茶叶研究所四、实习人员__水利水电工程专业全体学生及老师五、实习仪器经纬仪，水准仪，水准尺，尺垫，计算器，记录本，三角板等六、实习计划踏勘选点一天，控制测量三天，控制点坐标计算和展绘一天，地形测量四天，拼图一天(计划十天，实际实习时间为九天)。

七、实习经历及体会2021年_月_日上午，带着愉快的情绪，坐上一路向南的汽车，开始了我们本学期的工程测量实习，这也是我们专业第三次的实习!一个多小时之后，我们来到了我们实习的目的地——__省桑蚕茶叶研究所!在那里不得不介绍一下__省蚕桑茶叶研究所了，__省蚕桑茶叶研究所始建于19__年，经__年的建设，现已发展成集蚕桑、茶叶科学研究与科技服务，农业良种繁育与推广，园林设计与苗木栽培及现代农业展示为一体的科研事业单位。

所内主要经营项目有：蚕种培育、茶叶加工、苗木种植、园林设计和果树栽培等。

我们所住的招待所周围空气清新，树木繁茂，山塘众多，地貌丰富，植被覆盖率超高，而且民风淳朴，安居乐业，的确是旅游观光、休闲度假的理想之地，是人民居住的天堂啊!当日下午，在招待所门前，我们的__老师简单地开了个动员大会，他重申了我们此次实习的好处和要求，强调了应当遵守的一些纪隶和安全事项，还为我们打气，鼓励我们勇敢机智应对将要到来的困难!之后立刻就是踏勘选点，围绕着招待所外面的“8”字圈，我们选取了A·B两条线路，每条12个点，就这样，我们10几个小组被分成4路!接下来的头3天是平面控制测量!我们小组先是用了一天半的时间完成角度测量，然后用一天半来完成高程测量。

瓦窑隧道施工质量检测成果报告里程范围：K5+980～K5+960检测内容：喷层厚度、强度、钢支撑数量和间距喷层与围岩结合部空洞和密实性初期支护内轮廓断面检测方法：地质雷达法、回弹法、激光断面检测法监理单位: 云南省XX监理公司施工单位：云南省XX公司昆明XX水电工程物探检测有限公司金六公路检测项目部二○○九年三月二十八日项目经理：校核：编制：检测人员：检测单位：昆明XX水电工程物探检测有限公司地址：云南省昆明邮政编码：XXXXX电话：0871XXXXXX传真：0871XXXXXXE-MAIL：1 概述受金六公路建设指挥部委托，昆明XX水电工程物探检测有限公司（金六公路检测项目部）于2009年3月7日～3月20日对金六公路瓦窑隧道K5+980～K5+960里程段的初期支护进行施工质量检测，检测剖面和测点布置见图1-1。

图1-1 初期支护混凝土质量检测剖面和测点布置图工作中采用地质雷达法检测喷层厚度、喷层与围岩结合部空洞和密实性、钢支撑位置和间距，检测剖面从顶拱中线起每2m布置1条测线，沿隧道轴线总共布置11条剖面（图中A～K剖面）；采用回弹法检测喷层混凝土强度，每1延米布置1个测区，测区布置于右边墙或右边墙（图中F或K位置），且满足每个检测单元不少于10个测区；用激光断面检测法检测初期支护内轮廓断面，每10m布置1个断面，从拱脚起每5°检测1个点（点间距0.4m～0.6m），每个断面共检测37个点；对质量有疑问的洞段或剖面段，将检测剖面加密为0.5m，另外适当增加环向检测剖面。

2 执行规范及评定标准。

检测工作执行中华人民共和国行业标准JTG F80/1-2004《公路工程质量检验评定标准》第10.7条、附录E关于喷射混凝土质量检验评定标准和第10.12条关于钢支撑支护质量检验评定标准。

检测项目的评定标准见表2-1。

表2-1 初期支护混凝土质量评定标准3 检测成果3.1 厚度检测喷层厚度检测成果见附图1“喷层厚度平面等值线图”，断面数据见附表1，统计成果见表3-1。

探地雷达毕业报告地球物理与空间信息学院应用地球物理系毕业实习报告题目：探地雷达实习报告姓名：胡浩班级：061071-22学号：20071002609指导教师：邓世坤二○一一年四月二十二日前言探地雷达是利用超高频脉冲电磁波探测地下介质分布的一种地球物理勘探方法。

实践证明，它可以分辨地下1m尺度的介质分布，因此探地雷达方法以其特有的高分辨率在浅层于超浅层地质调查中有着极其广阔的应用前景。

探地雷达利用一个天线发射高频宽带电磁波，另一个天线接收来自地下介质界面的反射波。

电磁波在介质中传播的时，其路径、电磁场强度于波形将随所通过介质的电性质及几何形态而变化。

因此，根据接收到的波的旅行时间、幅度、与波形资料，可推断介质的结构。

第一章探地雷达的探测原理探地雷达探测是一种快速、连续、非接触电磁波探测技术，具有采集速度快、分辨率高的特点。

探地雷达向地下发送脉冲形式的高频宽带电磁波，电磁波在地下介质传播的过程中，当遇到存在电性目标体时，如空洞、分界面时，电磁波便会发生反射，返回到地面时由接收天线所接收；对接收到的电磁波进行信号处理与分析，根据信号波形、强度、双程走时等参数来推断地下目标体的空间位置、结构、电性及几何形态，从而达到对地下隐蔽目标体的探测。

如图A所示，由发射天线向地下介质中发射一定中心频率的电磁脉冲波，电磁波在地下介质中传播时，遇到介质中的电磁性（电阻率、介电率及磁导率）差异分界面发生反射和透射等现象；被反射的电磁波传回地表，由接收天线接收；通过电脑进行操作和控制；接收天线所接收的地下反射回波信号经由光纤传输到仪器控制台，转换成时间序列信号；这种时间序列即构成每一测点上的雷达波形记录道，它包含该测点处所接收到的雷达波的幅度、相位及旅行时间等信息。

由电脑收集并存储每一测点上雷达波形序列，形成一个由若干记录道构成的雷达剖面（见图B）。

通过对地质雷达剖面进行处理与推断解释，便可获得探测剖面线下方有关的地质特征与信息（或地下目标体的内部结构特征信息）。

隧道衬砌质量无损测试检测报告编号 04检字GZ-001（样本）项目名称：地点：类别：隧道衬砌检测二○○四年十一月注意事项1.复制的报告或有涂改的报告无效。

2.报告无审核人及批准人签字无效。

3.对报告若有异议，应于收到报告之日起十五日内向监测单位提出。

地址：邮政编码：电话：传真：电子邮件：一、工程概况受委托，公司于二○○四年九月二十四日至十月八日对的隧道衬砌，进行无破损法检测，目的是检测衬砌结构的厚度、衬砌密实性、衬砌内部钢筋分布、钢筋保护层厚度以及衬砌背后缺陷分布情况。

考虑本工程的具体情况，经建设单位研究协商，确定本次检测在隧道内布设3条雷达纵测线，钢筋测定分布在左右边墙相间50m，现将检测情况及结果报告如下：二、工程地质、水文地质概况本区段线路经过的地貌类型主要为珠江河流堆积阶地，地层从上至下依次为：填土层、冲洪积砂层、冲积洪积土层、残积土层、残积土、岩石全风化层、强风化层、岩石中风化层和岩石微风化层。

该段抗震设防的地震基本烈度为Ⅶ。

本区间属平缓坡地，地形较平坦，地面高程为12.66—13.98m。

基岩是白垩系地层，以粗碎屑岩为主，处于天河向斜的北翼，倾向向南，与线路基本垂直，倾角约13—30度，隧道穿越的地层主要是强风化白垩系地层三元里段砂砾岩，残积土和粉质粘土，整个区间无不良地质体。

本区间地下水有两种类型，第四系松散层和全风化带潜水型孔隙水和岩层强风化—中风化带的微承压型裂隙水。

粘性土层为贫水地层，风化岩层为中等富水地层，地下水对混凝土无腐蚀性。

本区间属平缓坡地，地形较平坦，上部为第四系残积土层，下部为白垩系碎屑岩。

隧道洞身主要穿越强风化和中风化泥质粉砂岩和砂砾岩以及残积土，隧道底板基本上是中风化、微风化岩，隧道拱部位于强风化岩、残积土及粉质粘土层中，地下水主要为强风化及中风化砾岩，泥质粉砂岩中的裂隙水，受基岩裂隙发育程度影响，地下水量变化较大，地下水对混凝土无腐蚀性。

三、检测内容及标准1、检测内容：(1)探地雷达检测二次衬砌厚度和衬砌背后空洞；(2)钢筋位置定位仪检测保护层厚度和钢筋间距；2、检测标准:(1)铁路隧道工程质量检验评定标准，TB10417－98；(2)铁路混凝土与砌体工程施工及验收规范，TB10210－97；(3)混凝土结构工程质量验收规范，GB50204－2002；四、隧道衬砌设计资料表1 隧洞衬砌类型统计表续表1 隧洞衬砌类型统计表使用地质雷达方法，对隧道工程衬砌质量进行无损检测。

宜张高速公路隧道地质雷达检测报告宜张高速公路总监办中心试验室二○一四年十一月根据宜张高速公路总监办及合同要求,中心试验室于5日～7日对土建2标的丁家坪隧道、灯盏窝隧道、长岭岗隧道砼衬砌质量采用地质雷达仪进行了质量抽检.一、检测内容根据隧道结构受力的特点,本次隧道砼衬砌质量检测采用对两侧拱腰及拱顶三条线检测,检测内容为：砼衬砌(二衬)质量、厚度及初衬后缺陷情况.二、检测仪器设备本次工作使用仪器设备如下：雷达：瑞典产RA米AC/GPR地质雷达,选用500米Hz屏蔽天线.采集软件：RA米AC GroundVision V1.4.4版1、仪器介绍RA米AC/GPR地质雷达是一种宽带高频电磁波信号探测方法,它是利用电磁波信号在物体内部传播时电磁波的运动特点进行探测的.雷达组成及探测方法如下：地质雷达系统主要由以下几部分组成(如下图所示)：雷达系统组成示意图①、控制单元：控制单元是整个雷达系统的管理器,计算机(32位处理器)对如何测量给出详细的指令.系统由控制单元控制着发射机和接收机,同时跟踪当前的位置和时间.②、发射机：发射机根据控制单元的指令,产生相应频率的电信号并由发射天线将一定频率的电信号转换为电磁波信号向地下发射,其中电磁信号主要能量集中于被研究的介质方向传播.③、接收机：接收机把接收天线接收到的电磁波信号转换成电信号并以数字信息方式进行存贮.④、电源、光缆、通讯电缆、触发盒、测量轮等辅助元件.2、雷达检测基本原理探地雷达(Ground Penetrating Radar,简称GPR)依据电磁波脉冲在地下传播的原理进行工作.发射天线将高频(106~109Hz或更高)的电磁波以宽带短脉冲形式送入检测层,被检测层介质(或埋藏物)反射,然后由接收天线接收(如下图). 探地雷达主要利用宽带高频时域电磁脉冲波的 反射探测目的 体.由公式v x z t 224+=雷达根据测得的 雷达波走时,自动求出反射物的深度 z 和范围.雷达的 测试原理及其探测方法根据电磁波理论,当雷达脉冲在地下传播过程中,遇到不同电性介质交界面时,由于上下介质的 电磁特性不同而产生折射和反射.使用相应雷达数据处理软件,进行资料处理.对数据文件进行了 预处理、增益调整、滤波和成图等方法的 处理.最终得到各测线的 成果图,以此对隧道内部砼质量、厚度 等指标进行分析评价工作.三、检测依据1、《公路工程质量检验评定标准》(JTG F80/1-2004);2、《公路隧道施工技术规范》(JTG F60-2009);3、《公路隧道设计规范》(JTG D70-2004);4、相关设计图纸、文件.四、检测情况1、检测部位由于隧道结构受力的特点,本次检测以对最不利位置进行检测为原则,选取检测部位为左拱腰(测线A)、拱顶(测线B)、右拱腰(测线C)三条线纵向连续检测.检测位置断面图如下：2、检测工作情况中心试验室于5日~7日,采用地质雷达仪圆满完成了对丁家坪隧道、灯盏窝隧道、长岭岗隧道砼衬砌质量抽检工作.具体检测工作完成情况如下：丁家坪隧道：ZK63+020-ZK63+320、ZK63+970-ZK64+170、YK62+900-YK63+200、YK64+030-YK64+230段灯盏窝隧道：ZK62+100-ZK64+400、YK62+150-YK62+450段长岭岗隧道：ZK74+230-ZK74+530、YK74+355-YK74+555段五、检测结果(一)、对厚度检测本次检测依照《公路工程质量检验评定标准》(JTG F80/1－2004)要求,砼衬砌厚度按不小于设计值评判,每测线每10米检测一点,计算合格率,具体检测结果如下(单点检测记录附后)：二衬厚度检测情况汇总表从检测结果来看,丁家坪隧道、灯盏窝隧道、长岭岗隧道砼衬砌(二衬)厚度合格率均不足90%.(二)、砼衬砌(二衬)、初衬及初衬后围岩质量的检测从本次对砼衬砌(二衬)、初期支护及初支后围岩质量的检测结果来看,各隧道砼衬砌及初支总体质量满足设计要求,但存在局部砼衬砌内部不密实、衬砌砼与初衬脱空等问题,具体检测发现的问题如下：1、丁家坪隧道ZK63+083-088拱顶二衬局部砼脱空2、丁家坪隧道ZK63+120-124拱顶二衬局部脱空不密实,且存在夹层3、丁家坪隧道YK62+919-923拱顶二衬与初支局部脱空,砼不密实4、丁家坪隧道YK63+172-178左侧拱腰二衬与初支存在脱空,局部砼不密实5、灯盏窝隧道YK62+425-417拱顶二衬局部脱空,砼不密实6、灯盏窝隧道ZK62+248-252右侧拱腰二衬与初支间局部脱空7、灯盏窝隧道ZK62+291-286拱顶二衬与初支局部脱空.8、灯盏窝隧道ZK62+278-282、ZK62+286-292右侧拱腰二衬与初支局部脱空.9、灯盏窝隧道ZK62+360-363右侧拱腰二衬与初支局部脱空10、长岭岗隧道YK74+371-377右侧拱腰二衬与初支局部脱空11、长岭岗隧道ZK74+279-281拱顶二衬局部空洞,ZK74+285-291砼不密实12、长岭岗隧道ZK74+485-488拱顶二衬局部空洞,ZK74+479-474二衬与初支间脱空13、长岭岗隧道ZK74+514-510拱顶二衬与初支局部脱空,砼不密实(三)、砼衬砌(二衬)局部厚度存在严重不足情况通过对砼衬砌(二衬)、初支及初支雷达检测断面图分析,个别隧道局部存在砼衬砌(二衬)厚度偏薄.具体部位如下：1、丁家坪隧道ZK63+062-071拱顶二衬砼厚度偏薄,平均厚度为：21厘米.2、丁家坪隧道ZK64+025-027右侧拱顶、拱腰二衬砼厚度偏薄,平均厚度为：25厘米.附件：各隧道砼衬砌厚度检测记录丁家坪隧道砼衬砌厚度检测记录表灯盏窝隧道砼衬砌厚度检测记录表长岭岗隧道砼衬砌厚度检测记录表。

隧道衬砌质量无损测试检测报告编号 04检字GZ-001（样本）项目名称：地点：类别：隧道衬砌检测二○○四年十一月注意事项1.复制的报告或有涂改的报告无效。

2.报告无审核人及批准人签字无效。

3.对报告若有异议，应于收到报告之日起十五日内向监测单位提出。

地址：邮政编码：电话：传真：电子邮件：一、工程概况受委托，公司于二○○四年九月二十四日至十月八日对的隧道衬砌，进行无破损法检测，目的是检测衬砌结构的厚度、衬砌密实性、衬砌内部钢筋分布、钢筋保护层厚度以及衬砌背后缺陷分布情况。

考虑本工程的具体情况，经建设单位研究协商，确定本次检测在隧道内布设3条雷达纵测线，钢筋测定分布在左右边墙相间50m，现将检测情况及结果报告如下：二、工程地质、水文地质概况本区段线路经过的地貌类型主要为珠江河流堆积阶地，地层从上至下依次为：填土层、冲洪积砂层、冲积洪积土层、残积土层、残积土、岩石全风化层、强风化层、岩石中风化层和岩石微风化层。

该段抗震设防的地震基本烈度为Ⅶ。

本区间属平缓坡地，地形较平坦，地面高程为12.66—13.98m。

基岩是白垩系地层，以粗碎屑岩为主，处于天河向斜的北翼，倾向向南，与线路基本垂直，倾角约13—30度，隧道穿越的地层主要是强风化白垩系地层三元里段砂砾岩，残积土和粉质粘土，整个区间无不良地质体。

本区间地下水有两种类型，第四系松散层和全风化带潜水型孔隙水和岩层强风化—中风化带的微承压型裂隙水。

粘性土层为贫水地层，风化岩层为中等富水地层，地下水对混凝土无腐蚀性。

本区间属平缓坡地，地形较平坦，上部为第四系残积土层，下部为白垩系碎屑岩。

隧道洞身主要穿越强风化和中风化泥质粉砂岩和砂砾岩以及残积土，隧道底板基本上是中风化、微风化岩，隧道拱部位于强风化岩、残积土及粉质粘土层中，地下水主要为强风化及中风化砾岩，泥质粉砂岩中的裂隙水，受基岩裂隙发育程度影响，地下水量变化较大，地下水对混凝土无腐蚀性。

三、检测内容及标准1、检测内容：(1)探地雷达检测二次衬砌厚度和衬砌背后空洞；(2)钢筋位置定位仪检测保护层厚度和钢筋间距；2、检测标准:(1)铁路隧道工程质量检验评定标准，TB10417－98；(2)铁路混凝土与砌体工程施工及验收规范，TB10210－97；(3)混凝土结构工程质量验收规范，GB50204－2002；四、隧道衬砌设计资料表1 隧洞衬砌类型统计表续表1 隧洞衬砌类型统计表使用地质雷达方法，对隧道工程衬砌质量进行无损检测。

地质雷达报告福州绕城公路东南段南峰隧道超前地质预报（地质雷达）编号：BG-CQYB-A16-001合同段：A16合同段施⼯单位：中铁⼗七局集团第⼀⼯程有限公司探测范围：右线出⼝LYK8+335～LYK8+310编制：校核：检测单位：中国科学院武汉岩⼟⼒学研究所检测⽇期：2013年12⽉27⽇报告⽇期：2013年12⽉27⽇⼀、⼯作概况2013年12⽉27⽇，中国科学院武汉岩⼟⼒学研究所对福州绕城公路东南段A16合同段南峰隧道出⼝右洞进⾏了超前地质预报，采⽤GSSI公司⽣产的SIR-20地质雷达进⾏数据采集，配属100MHZ的屏蔽天线进⾏了探测。

本次探测范围为右线出⼝LYK8+335～LYK8+310，共25m。

⼆．预报的⽅法技术（⼀）地质雷达超前预报的基本原理地质雷达(Ground Penetrating Radar，简称GPR)是近年来应⽤于浅层地质构造、岩性检测的⼀项新技术，其特点是快速、⽆损、连续检测，并以实时成象⽅式显⽰地下结构剖⾯，使探测结果⼀⽬了然，分析、判读直观⽅便。

因探测精度⾼、样点密、⼯作效率⾼⽽倍受关注。

随着该项技术的不断完善和发展，其应⽤领域不断扩展。

隧道地质雷达超前预报⽅法是⼀种⽤于确定隧道掌⼦⾯前⽅介质分布变化的⼴谱电磁波技术。

如图1所⽰，利⽤⼀个天线向掌⼦⾯前⽅发射⽆载波电磁脉冲，另⼀个天线接收由岩体中不同介质界⾯反射的回波，利⽤电磁波在岩体介质中传播时，其路径、电磁场强度与波形将随所通过介质的电性质(如介电常数Er) 及⼏何形态的变化差异，根据接收到的回波旅⾏时间、幅度和波形等信息，来探测掌⼦⾯前⽅介质的地层结构与异常地质体。

理论研究与实验室模拟试验证明，电磁波在物体或介质中的传播速度v、⾛时t 、与介质的相对介电常数Er 有如下关系：vx z t 224+=rcv ε=式中：z 为反射界⾯深度，x 为发射天线到接收天线间的距离，v 为电磁波在介质中传播的波速，c 为光速（c=0.3m/ns ，），εr 为介质的相对介电常数，当波速v 已知时，通过读取雷达剖⾯上⾏程时间来计算界⾯深度z 值。

河南工程学院《探地雷达原理》课内实验报告专业：姓名：学号：日期：2019 年 6 月27 日《探地雷达原理》课内实验报告评分标准评阅人日期一、实验目的此次实习为探地雷达实习，通过本次实习进一步巩固课堂所学的基本理论，掌握实际工作方法，培养学生的动手能力、独立分析和解决实际问题的能力，使学生学会掌握客观地观察问题的方法、科学的思维方式，树立严谨的治学态度，实事求是的工作作风和开拓创新的精神，以便将来能够胜任地球物理勘探工作和相应的科研工作。

此次实习任务为在2号实验楼东北方操作实验仪器，熟悉简单资料处理与解释。

掌握精度分配的原则和单项技术指标的要求，确保所得到的数据真实可靠，通过本次实习使学生了解探地雷达在生产中普遍应用；了解实际生产的各个环节、各工种之间的关系，加深对应用地球物理勘探的理解；了解探地雷达各方法常规数据流程；了解应用地球物理资料的地质解释的方法步骤。

二、探地雷达系统组成及工作原理2.1 探地雷达系统探地雷达探测是一种快速、连续、非接触电磁波探测技术，具有采集速度快、分辨率高的特点。

探地雷达向地下发送脉冲形式的高频宽带电磁波，电磁波在地下介质传播的过程中，当遇到存在电性目标体时，如空洞、分界面时，电磁波便会发生反射，返回到地面时由接收天线所接收；对接收到的电磁波进行信号处理与分析，根据信号波形、强度、双程走时等参数来推断地下目标体的空间位置、结构、电性及几何形态，从而达到对地下隐蔽目标体的探测。

探地雷达主要由主机(主控单元)、发射机、发射天线、接收机、接收天线五部分组成。

其他还可能包括定位装置(如GPS、里程计或打标器(MARK))、电源以及手推车等。

发射和接收天线成对出现，用于向地下发射和接收来自地下反射的雷达波。

主机是一个采集系统，用于向发射机发送发射和接收控制命令(包括起止时问、发射频率、重复次数等参数)。

发射机根据主机命令向地下发射雷达波．而接收机根据控制命令开始数据采集。

经过采样和A/D转换，接收的反射信号转换成数字信号被显示和保存。

检测报告报告编号：R-04003检测对象：**铁路齐**隧道出口混凝土衬砌委托单位：中铁*局（集团）有限公司**公司检测日期：****年11月27日检测目的：检测拱顶二衬混凝土是否有脱空检测二衬混凝土厚度及混凝土缺陷中铁*局集团有限公司**测试中心****．11．30一、概述1、****年11月27日，中铁*局集团公司计量测试中心受中铁**局集团公司隧道公司委托，对**铁路***隧道出口段混凝土衬砌进行雷达检测，主要目的是检测隧道衬砌拱顶是否有脱空以便进行压浆处理、混凝土衬砌厚度是否满足设计要求、衬砌混凝土是否存在较大的缺陷及缺陷位置，附带检测衬砌背后隧道围岩是否存在地质缺陷。

2、检测里程及测线布置：DK371+318.0~DK371+783.0（洞口），465米。

分左右拱脚、拱顶、左右边墙共测五道纵剖面。

由于场地条件限制，DK371+517.3~+783.0（洞口）的左右拱脚及拱顶未测。

二、检测技术与方法1、地质雷达工作原理与方法地质雷达由主机、天线和配套软件等几部分组成，根据电磁波在有耗介质中的传播特性，发射天线向被测介质发射高频脉冲电磁波，当其遇到不均匀体(界面)时会反射一部分电磁波，其反射系数主要取决于被测介质的介电常数，雷达主机通过对此部分的反射波进行适时接收和处理，达到探测识别目标物体的目的(见图一)。

图一地质雷达基本原理示意图电磁波在特定介质中的传播速度是不变的，因此根据地质雷达记录的电磁波传播时间ΔT，即可据下式算出异常介质的埋藏深度H：H V T =•∆2 (1)式中，V 是电磁波在介质中的传播速度，其大小由下式表示：V C =ε (2)式中，C 是电磁波在大气中的传播速度，约为3.0×108m/s ；ε为相对介电常数，不同的介质其介电常数亦不同。

雷达波反射信号的振幅与反射系统成正比，在以位移电流为主的低损耗介质中，反射系数可表示为：2121εεεε+-=r (3) 反射信号的强度主要取决于上、下层介质的电性差异，电性差越大，反射信号越强。

检测报告报告编号：R-04003检测对象：**铁路齐**隧道出口混凝土衬砌委托单位：中铁*局（集团）有限公司**公司检测日期：****年11月27日检测目的：检测拱顶二衬混凝土是否有脱空检测二衬混凝土厚度及混凝土缺陷中铁*局集团有限公司**测试中心****．11．30一、概述1、****年11月27日，中铁*局集团公司计量测试中心受中铁**局集团公司隧道公司委托，对**铁路***隧道出口段混凝土衬砌进行雷达检测，主要目的是检测隧道衬砌拱顶是否有脱空以便进行压浆处理、混凝土衬砌厚度是否满足设计要求、衬砌混凝土是否存在较大的缺陷及缺陷位置，附带检测衬砌背后隧道围岩是否存在地质缺陷。

2、检测里程及测线布置：DK371+318.0~DK371+783.0（洞口），465米。

分左右拱脚、拱顶、左右边墙共测五道纵剖面。

由于场地条件限制，DK371+517.3~+783.0（洞口）的左右拱脚及拱顶未测。

二、检测技术与方法1、地质雷达工作原理与方法地质雷达由主机、天线和配套软件等几部分组成，根据电磁波在有耗介质中的传播特性，发射天线向被测介质发射高频脉冲电磁波，当其遇到不均匀体(界面)时会反射一部分电磁波，其反射系数主要取决于被测介质的介电常数，雷达主机通过对此部分的反射波进行适时接收和处理，达到探测识别目标物体的目的(见图一)。

图一地质雷达基本原理示意图电磁波在特定介质中的传播速度是不变的，因此根据地质雷达记录的电磁波传播时间ΔT，即可据下式算出异常介质的埋藏深度H：H V T =•∆2 (1)式中，V 是电磁波在介质中的传播速度，其大小由下式表示：V C =ε (2)式中，C 是电磁波在大气中的传播速度，约为3.0×108m/s ；ε为相对介电常数，不同的介质其介电常数亦不同。

雷达波反射信号的振幅与反射系统成正比，在以位移电流为主的低损耗介质中，反射系数可表示为：2121εεεε+-=r (3) 反射信号的强度主要取决于上、下层介质的电性差异，电性差越大，反射信号越强。

第1篇一、实验目的本次实验旨在了解地质雷达的工作原理，掌握地质雷达仪器的操作方法，并通过实际操作，验证地质雷达在探测地下结构、岩土工程等领域中的应用效果。

二、实验原理地质雷达（Ground Penetrating Radar，GPR）是一种利用高频电磁波探测地下结构、岩土工程等的非接触式探测技术。

其工作原理是：主机通过天线向地下发射高频电磁波，当电磁波遇到不同电性差异的目标体或不同介质的界面时，会发生反射与透射。

反射波返回地面后，被接收天线所接收。

主机记录下电磁波从发射到接收的双程时间t和幅度与波形资料，通过对图像进行解释和分析，确定不同界面及深度、空洞等。

三、实验仪器1. 地质雷达主机：美国SIR-20型地质雷达。

2. 天线：270MHz和100MHz高频天线。

3. 数据采集系统：与主机相连的笔记本电脑。

四、实验步骤1. 确定探测区域：选择合适的探测区域，并对区域进行清理，确保无障碍物。

2. 测线布置：根据探测深度要求，选择合适的天线。

本次实验采用270MHz和100MHz高频天线。

针对地下通道，测线垂直通道延伸的方向布设；针对城墙，测线沿城墙走向及垂直城墙走向进行探测。

3. 测量参数设置：根据《岩土工程勘察规范》（GB50021-2001），设置测量参数，包括时窗范围、采样率、扫描率等。

4. 数据采集：启动地质雷达主机，进行连续测量，记录下电磁波从发射到接收的双程时间t和幅度与波形资料。

5. 数据处理与分析：将采集到的数据导入数据处理软件，对数据进行滤波、去噪等处理，分析地下结构、岩土工程等信息。

五、实验结果与分析1. 地下通道探测：通过对地下通道的探测，发现地下通道的走向、深度、宽度等信息。

结果显示，地下通道的走向与测线布置方向一致，深度约为5.0m，宽度约为2.0m。

2. 城墙探测：通过对城墙的探测，发现城墙的厚度、结构等信息。

结果显示，城墙的厚度约为1.5m，结构较为完整。

3. 数据处理与分析：通过对数据的滤波、去噪等处理，提高了探测结果的准确性。
