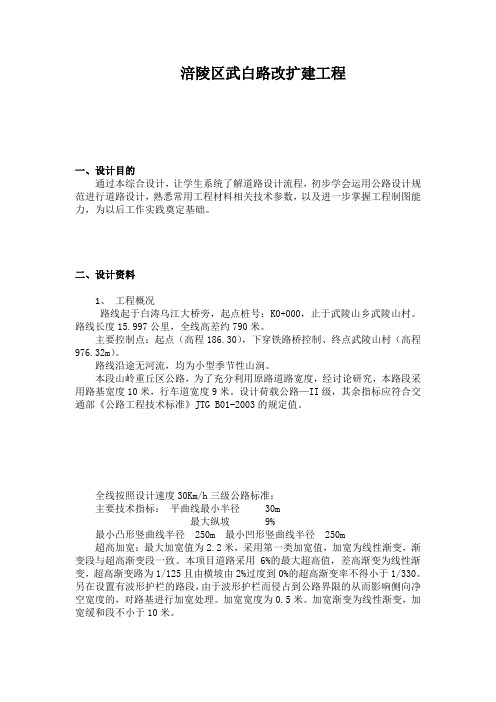

道路设计任务书

涪陵区武白路改扩建工程
一、设计目的
通过本综合设计，让学生系统了解道路设计流程，初步学会运用公路设计规范进行道路设计，熟悉常用工程材料相关技术参数，以及进一步掌握工程制图能力，为以后工作实践奠定基础。

二、设计资料
1、工程概况
路线起于白涛乌江大桥旁，起点桩号：K0+000，止于武陵山乡武陵山村。

路线长度15.997公里，全线高差约790米。

主要控制点：起点（高程186.30），下穿铁路桥控制、终点武陵山村（高程976.32m）。

路线沿途无河流，均为小型季节性山涧。

本段山岭重丘区公路，为了充分利用原路道路宽度，经讨论研究，本路段采用路基宽度10米，行车道宽度9米。

设计荷载公路—II级，其余指标应符合交通部《公路工程技术标准》JTG B01-2003的规定值。

全线按照设计速度30Km/h三级公路标准：
主要技术指标：平曲线最小半径 30m
最大纵坡 9%
最小凸形竖曲线半径 250m 最小凹形竖曲线半径 250m
超高加宽：最大加宽值为2.2米，采用第一类加宽值，加宽为线性渐变，渐变段与超高渐变段一致。

本项目道路采用6%的最大超高值，差高渐变为线性渐变，超高渐变路为1/125且由横坡由2%过度到0%的超高渐变率不得小于1/330。

另在设置有波形护栏的路段，由于波形护栏而侵占到公路界限的从而影响侧向净空宽度的，对路基进行加宽处理。

加宽宽度为0.5米。

加宽渐变为线性渐变，加宽缓和段不小于10米。

涪陵区武白路改扩建工程
一、设计目的
通过本综合设计，让学生系统了解道路设计流程，初步学会运用公路设计规范进行道路设计，熟悉常用工程材料相关技术参数，以及进一步掌握工程制图能力，为以后工作实践奠定基础。

二、设计资料
1、工程概况
路线起于白涛乌江大桥旁，起点桩号：K0+000，止于武陵山乡武陵山村。

路线长度15.997公里，全线高差约790米。

主要控制点：起点（高程186.30），下穿铁路桥控制、终点武陵山村（高程976.32m）。

路线沿途无河流，均为小型季节性山涧。

本段山岭重丘区公路，为了充分利用原路道路宽度，经讨论研究，本路段采用路基宽度10米，行车道宽度9米。

设计荷载公路—II级，其余指标应符合交通部《公路工程技术标准》JTG B01-2003的规定值。

全线按照设计速度30Km/h三级公路标准：
主要技术指标：平曲线最小半径 30m
最大纵坡 9%
最小凸形竖曲线半径 250m 最小凹形竖曲线半径 250m
超高加宽：最大加宽值为2.2米，采用第一类加宽值，加宽为线性渐变，渐变段与超高渐变段一致。

本项目道路采用6%的最大超高值，差高渐变为线性渐变，超高渐变路为1/125且由横坡由2%过度到0%的超高渐变率不得小于1/330。

另在设置有波形护栏的路段，由于波形护栏而侵占到公路界限的从而影响侧向净空宽度的，对路基进行加宽处理。

加宽宽度为0.5米。

加宽渐变为线性渐变，加宽缓和段不小于10米。

白城师范学院土木系道路勘测设计任务书（公路与桥梁专业适用）一．设计任务与内容1．根据设计公路的交通量及其使用任务和性质，确定公路等级。

在此基础上，再结合沿线自然条件与主要技术指标的应用，进行路线方案论证与比选，确定合理的设计方案。

2．推荐一个最佳方案进行详细技术设计，内容包括：路线的平、纵、横设计，路基设计、路面设计、排水设计及其它构筑物的设计。

3．施工组织设计及概预算的编制。

4．完成施工图设计阶段应完成的各种图表及设计说明书。

二．原始资料1．地形图原在地区张数2 比例尺1：20002．交通资料：根据调查近期（起始年）交通组成及数量如下：小汽车：310 （量/日、年平均、下同）载重汽车：1950兽力车：30人力车：40自行车：300其他：其中载重汽车：东风EQ1407.8%解放CA10B83%黄河JN1509.2%预测年平均增长率：各种机动车：6.2%各种非机动车：6.5%3．初定设计年限：12年三．设计文件的组成：1．总说明（1）公路的建设意义（2）公路等级的确定及技术标准的论证（3）沿线地形、地质、气候等自然条件对公路设计的影响（4）路线方案的比选说明（5）路线、路基、路面、排水等设计说明及计算方法（6）施工组织与概算说明（7）环境评价（8）对设计的综合评价及心得体会2．主要技术经济指标表3．路线（1）路线平面设计图（2）直曲线及转角——览表（含(3) 逐桩坐标表（1KM）（4）纵断面设计图（5）路基标准横断面（6）路基横断面图（7）路基设计表（8）路基土石方数量计算及调配表（9）弯道超高方式图4．路基、路面（1）高填方段及深挖段边坡设计及验算（2）挡土墙设计（3）路基排水设计图（4）路面设计（包括轴载换算、设计弯沉、路面类型、结构设计、绘出路面设计图）5．小桥涵根据实际情况，选择两种结构形式的涵洞进行设计并算出工程数量6．施工组织设计7．施工图预算四．参考书1．各门课程的教材，讲义2．公路工程技术标准3．路线、路基路面设计规范4．公路路线勘测规程5．公路桥涵设计规范6．小桥涵设计手册7．公路工程概预算编制办法8．公路工程预算定额9．公路工程预算基价表10．吉林省价格信息表11．公路工程机械台班费用定额2004年7月1日。

2020-2021学年第I学期《道路工程课程设计》任务书1．设计题目：新建三级公路选线设计2．设计内容➢根据原始地形图，拟在OD之间新建一条三级公路，新建三级公路选线设计的内容包括：路线的平面、纵断面、横断面设计、路基设计等。

➢完成道路选线设计阶段应完成的各种图表及详细的设计说明书。

3．原始资料➢地形图原在地区，张数1（打印为比例尺1:2000使用）。

4．一般要求➢本道路工程课程设计应在教师指导下独立完成；➢设计说明书要求条理清晰，文字通顺，能反映选线的设计过程和计算过程；➢打印图纸完成新建公路选线设计，设计说明书和所有图表均要求手写，书写工整，图纸清洁，线条粗细均匀，符合要求，文字按工程字体书写，图幅规定采用297*420厘米。

6．设计文件的组成（1）设计说明书➢选线设计的心得体会；➢包含选线设计的所有平面、纵断面和横断面的计算过程。

（2）路线设计➢路线平面设计：线形组合、平曲线设计、平曲线要素表等➢横断面设计：横断面组成、路基宽度、超高、加宽设计等➢纵断面设计：纵坡设计、竖曲线设计、各特征点设计高程计算（3）路基设计➢路基标准横断面和各特征桩号的路基横断面图➢路基设计表7．提交成果设计说明书（包含选线设计的基本原理和一般原则、道路选线设计时采用标准的理由、道路选线设计的收获或心得体会等。

应阐述或论证包括直线长度、圆曲线的半径、缓和曲线的长度、纵坡坡度和长度、竖曲线半径、横断面构成、车道宽度、超高坡度和旋转方式、平纵断面线形的组合与协调等内容，包含所有的平面曲线的里程桩号计算过程、至少一个横断面超高设计的计算过程、所有竖曲线的纵断面高程的计算过程）；路线平面图（应包括道路中线、JD、每50米的逐桩里程标注、桥涵、隧道等内容）；路线纵断面图（应包括直线及平曲线、里程桩号、坡度/坡长、地面高程、设计高程、填挖高度、竖曲线要素、桥涵、隧道等内容）、平曲线要素表、竖曲线要素表、路线横断面图（标准横断面图和任意缓和曲线的双坡阶段和旋转阶段、圆曲线选取一个桩号的横断面图）、路基设计表等设计成果文件。

市政道路设计任务书及时间计划表一、项目概况拟建项目共包含3条路，其中东北路为南北走向，路线南接正在施工铁路框架桥下东北路顺接段，北至生活区北侧边界处，路线全长约1.728km，道路红线宽度30m，道路设计等级按城市支路，设计速度30km/h。

二、设计内容设计阶段:、方案设计、施工图设计、其他技术设计（如有）、后续设计服务、施工期间指导与现场配合服务、工程竣工验收及竣工图审核等。

设计工作内容：全路段路线、路基、路面、交叉、雨水、污水、排水、道路照明、综合管线及其他附属工程等项目的设计。

三、设计工作要求:1、设计人提交的成果文件必须符合国家、行业、浙江省以及杭州市等强制性标准、其他标准、规范、规定、规程等要求，达到建设部《市政公用工程设计文件编制深度规定》的有关规定的深度要求，并应通过建设单位和相关政府主管部门的审查。

2、在设计过程中，如果国家或有关部门颁布了新的技术标准或规范，则设计人应采用的新的标准或规范进行设计。

3、主管部门或建设单位认为需要进行技术设计、编制技术设计文件的，设计人应无条件执行，且有关费用已包括在合同报价中。

4、工程建设中，设计人应协助建设单位解决各种与设计有关的问题，参加本工程的质量事故分析、交工、竣工验收，提出质量事故相应的技术处理方案，配合质量监督部门校核工程是否按图施工，做好技术交底工作和现场控制点的叫转工作，及时做好设计优化。

对于建设单位或建设单位委托的咨询单位提出的图纸问题，设计人应在3个工作日内给予书面答复；若需补充或完善设计的，设计人应在5个工作日内提供书面或图纸。

5、所有方案设计成果的计量单位均应采用国际标准计量单位。

所有投标设计单位（机构）均应采用中华人民共和国大陆地区，某省以的现行最新城市规划设计法律、法规、规章、技术标准和技术规范。

6、设计文件中关于材料、配件和设备的选用，应当注明其性能及技术标准，其质量要求必须符合国家规定的标准，但不得指定生产厂、供应商和产品品牌。

道路勘测设计课程设计任务书一、目的与要求（一）目的公路路线课程设计是专业教学的一个重要环节，通过本设计，使学生对所学专业知识进行一次全面的、系统的综合运用，进而对所学知识加深理解、巩固和融会贯通。

（二）要求根据设计所给资料，进行平、纵、横断面设计及其组合处理，编制直线、曲线及转角一览表，逐桩坐标表及路基设计表。

二、设计方法与设计内容（一）公路技术等级的确定根据所给资料，参照《公路工程技术标准》（以下简称《标准》）、《公路路线设计规范》（以下简称《路线规范》）确定路线的等级。

（二）公路技术标准的确定根据已确定的公路技术等级，按《标准》、《规范》规定，确定公路的技术标准，及各项指标。

（三）公路的平面设计根据已确定的公路等级及技术标准，在地形图上确定出路线的转点，从而确定出路线导线的位置。

确定合适的曲线半径R和曲线长度，计算曲线要素并推算主点桩号。

填写“直线、曲线及转角一览表”、“逐桩坐标表”（四）路线纵断面设计1. 点绘地面线（高程1：200，水平1：2000的比例）2. 试坡（坡度限制、坡长限制）3. 定坡（坡度值取0.1%，变坡点桩号应设在10m的整数倍处）4. 竖曲线设计，考虑平纵线形组合（五）横断面设计1．绘制路基标准横断面设计图（以《公路路基设计规范JTG D30-2004》为准）2．计算超高与加宽3．编制路基设计表4. 编制路基土石方调配表（六）绘图（具体线形标准见《工程制图》）1. 绘制路线平面设计图2．绘制路线纵断面设计图3. 绘制路基横断面图（1：200）三.参考资料1. 《公路工程技术标准》（JTG B01-2003）2. 《公路路基设计规范》（JTG D30-2004）3. 《道路勘测设计》教材4. 《工程制图》教材四.设计要求1.封面2.文件尺寸3号图纸尺寸，297㎜×420㎜。

3.文件顺序（1）封面（2）设计说明书（3）直线、曲线一览表（4）逐桩坐标表（5）平面设计图（6）纵断面设计图（7）标准横断面图（8）横断面设计图（9）路基设计表（10）路基土石方调配表4．文件用计算机打印，图纸用方格纸手绘。

《公路毕业设计》任务书设计题目专业班级姓名学号指导教师时间目录一．设计题目 (2)二．设计原始资料 (2)三．设计内容 (2)四．设计完成后应提交的成果 (3)五．设计进度安排 (4)六．设计要求 (4)七．主要参考资料 (5)八．附录(各地区的有关资料) (6)一、设计题目__ __ _至___ __公路, __ __至___ _段新建（改建）公路工程。

（路线起终点由指导教师在蓝图上确定）。

二、设计原始资料1.地形图: 路线所经地区地形图一份, 比例1: 2000, 等高距: 2米（或1米）。

设计路线必经的主要控制点A~B（由指导教师在蓝图上标示）。

2.交通量资料: 据调查近期（起始年）交通组成及数量（由指导教师给出）:小型客车: 辆/日载重汽车: 辆/日兽力车: 辆/日人力车: 辆/日自行车: 辆/日摩托车: 辆/日（其中载重汽车所占比例: 解放CA-10B占％；东风EQ-140占％；黄河JN-150占％。

3、预测交通量年平均增长率: 各种机动车γ= %；各种非机动车％（由指导教师给出）。

4、预测道路年限: 道路使用年限按年；路面设计年限按年。

5.道路使用性质与任务本路段主要是沟通与附近县之间的一条干线公路, 担负为沿线工、农业生产及政治、经济、文化物资交流服务。

6.筑路材料供应情况沿线可采集到砂土, 地表土为亚砂土和亚粘土, 并有丰富的砂、砾石等, 均可用作筑路材料, 平均运距为0.5km, 市内可供应炉渣, 粉煤灰等工业废渣, 平均运距5km, 距路线20km处有石灰可供应, 质量满足要求。

其它外购材料均由市内供应。

块、片石及路面、桥涵用不同规格碎石, 距离路线10KM处, 在石料开采场, 可购买, 用汽车去运输。

7、其它资料：路线所经地区的气候特点、地形、土壤、地质与水文地质等情况等资料, 可根据设计图纸所在地区确定, 这里给出了重庆西彭地区、广西南宁地区, 江苏无锡地区, 甘肃兰州地区、陕西宝鸡地区的有关资料。

市政道路设计任务书第一篇：市政道路设计任务书蚌埠龙子湖西岸滨湖新区合作开发项目市政道路设计任务书一、项目名称蚌埠龙子湖西岸滨湖新区合作开发项目市政道路排水交通部分。

二、项目概况1、工程地点：蚌埠市龙子湖西岸滨湖新区，即东海大道以南、解放路以东、环湖西路以西及以北地区。

2、工程规模：城市主干道一条：宏业南路（东海大道---龙湖路---南湖路---龙滩路---铁东路），长约3108米，红线宽度40米，四幅路型式，双向六车道，沥青混凝土路面。

城市次干道四条：南湖路（东海大道---龙湖路---环湖西路），长约1612米，红线宽度30米，三幅路型式，双向四车道，沥青混凝土路面。

环湖西路（龙湖路---公园南路---南湖路---龙滩路），长约2038米，三幅路型式，双向四车道，沥青混凝土路面。

龙湖路（环湖西路---龙滩路），长约1646米，红线宽度30米，三幅路型式，双向四车道，沥青混凝土路面。

龙滩路（东海大道---规划路---环湖西路），长约1941米，红线宽度30米，三幅路型式，双向四车道，沥青混凝土路面。

3、工程要求：（1）、区域内共有三条水系，分别为南北向河道、东西向河道及中央景观河道，在桥涵设计中应妥善处理好跨河景观桥与沿河路的关系。

（2）、规划南片区大部分区域地势较为低洼，应结合《蚌埠市城市防洪规划》做好区域内排水规划方案以及浸水路基段设计。

（3）、充分考虑外围区域客流出行特征，设计合理的线路平纵断面及和合理的交通配套方案，综合考虑公交接驳及港湾处理。

（4）、本设计任务书中未尽事宜或本设计任务书中内容与相关现行工程规范、规程、技术标准有矛盾的均以相关现行工程规范、规程、技术标准为准。

三、设计内容按照国家城市道路设计规范标准完成以上五条市政道路初步设计（包含道路、雨污管线、桥涵工程、道路交通）以及设计概算、施工图设计。

四、设计深度与成果要求设计成果应符合国家关于城市市政道路设计标准，充分表达设计理念设计构思空间组织并与周边道路、河流和城市空间环境相协调。

课程设计《道路勘测设计》课程设计任务书一、设计课题：道路路线设计二、设计内容：按计划任务书指定控制点进行纸上定线，纵、横断面设计，土石方计算与调配以及方案技术指标论证分析。

三、设计原始资料：1.设计用地形图一张：比例尺为1:2000。

2.道路性质与控制点:本路一条集散道路,图中示出了控制点，以及不准拆迁与征用的土地规划情况。

3.交通运输情况:主要为解决解放牌汽车运输,现年平均日交通量2180辆（折合成小客车）平均年增长率为7.5%，设计年限15年。

4.自然条件：本路线通过地带为平原区地形,该段地质情况基本稳定,除地表0.5米左右为耕种土层外,下部为稳定的黄土或密实土,地下水位一般较高但对路基与边坡稳定影响不大.四.设计应解决的主要任务:1.公路技术等级拟定；2.路线技术标准、指标选定及论证；3.指定控制点间路线选线及平面定线；4.道路纵断面设计；5.道路横断面设计；6.弯道细部设计（加宽设计、超高设计、视距检验及曲线段边沟排水检查及设计）；7.土石方计算与调配；8.路线方案技术指标论证及比较；9.设计说明书编写；五.课程设计应提交的成果：1.设计说明书；2.路线平面图；3.路线纵断面图；4.路线标准横断面图；5．路线横断面设计图；- 1 -6.路基土石方计算机调配(或附土石方调配图)；7．路基设计表、直线曲线及转角一览表、土石方数量计算表8.其他。

六.课程设计有关规定1.课程设计前,学生应根据任务书要求,制定设计进度计划,并严格执行,按期独立完成设计任务。

2.课程设计方法与步骤,可参阅设计指导书,对于设计疑难问题,首先应独立思考与查阅有关参考文件,确实不能解决时,可向指导教师提出请求答疑,如因资料不足,需对设计中某些重大问题进行假定时,需征得指导教师的同意。

3.本设计可学生二人组成小组,在相同控制点间选定一路线方案分别进行设计,最后汇总进行方案技术指标论证分析,选定推荐路线方案。

4.设计图纸用铅笔绘制或墨绘应按指导教师规定要求在指定规格图纸上绘制,力求线条均匀,粗细分明,书写工整,尺寸齐全。
