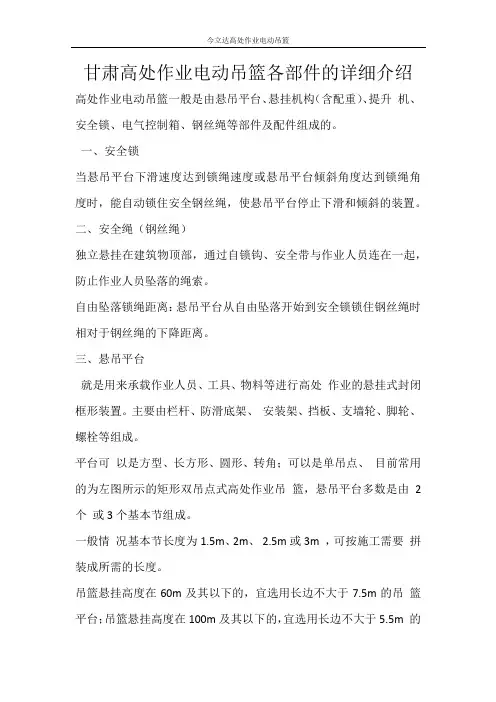

甘肃高处作业电动吊篮各部件的详细介绍高处作业电动吊篮一般是由悬吊平台、悬挂机构（含配重）、提升机、安全锁、电气控制箱、钢丝绳等部件及配件组成的。
一、安全锁当悬吊平台下滑速度达到锁绳速度或悬吊平台倾斜角度达到锁绳角度时，能自动锁住安全钢丝绳，使悬吊平台停止下滑和倾斜的装置。
二、安全绳（钢丝绳）独立悬挂在建筑物顶部，通过自锁钩、安全带与作业人员连在一起，防止作业人员坠落的绳索。
自由坠落锁绳距离：悬吊平台从自由坠落开始到安全锁锁住钢丝绳时相对于钢丝绳的下降距离。
三、悬吊平台就是用来承载作业人员、工具、物料等进行高处作业的悬挂式封闭框形装置。
主要由栏杆、防滑底架、安装架、挡板、支墙轮、脚轮、螺栓等组成。
平台可以是方型、长方形、圆形、转角；可以是单吊点、目前常用的为左图所示的矩形双吊点式高处作业吊篮，悬吊平台多数是由2个或3个基本节组成。
一般情况基本节长度为1.5m、2m、2.5m或3m ，可按施工需要拼装成所需的长度。
吊篮悬挂高度在60m及其以下的，宜选用长边不大于7.5m的吊篮平台；吊篮悬挂高度在100m及其以下的，宜选用长边不大于5.5m 的吊篮平台；悬吊平台技术要求：（1）钢丝绳吊点距悬吊平台端部距离不应大于悬吊平台全长的1/4。
（2）悬吊平台四周应装有固定式的安全护栏，护栏应设有腹杆，工作面（一般朝墙一侧）的护栏高度不应低于0.8 m，护栏应能承受1000 N的水平集中载荷。
（3）悬吊平台内工作宽度不应小于0.4 ，并应设置防滑底板，底板有效面积不小于0.25m ／人，底板排水孔直径最大为10 mm。
悬吊平台底部四周应设有高度不小于150 mm挡板，挡板与底板间隙不大于5 mm。
（4）悬吊平台应设有靠墙轮或导向装置或缓冲装置。
五、悬挂机构是架设在建筑物作业面顶部支撑处，通过钢丝绳来承受悬吊平台、钢丝绳自重和额定载重量的钢结构装置。
施工现场最常用的吊蓝悬挂机构多为杠杆式，但也偶有骑马式。
骑马式杠杆式悬挂机构由前梁、中梁、后梁、前支架、后支架、上支柱、配重、加强钢丝绳、插杆、架接套等组成，前、后梁插在中梁内，可伸缩调节。

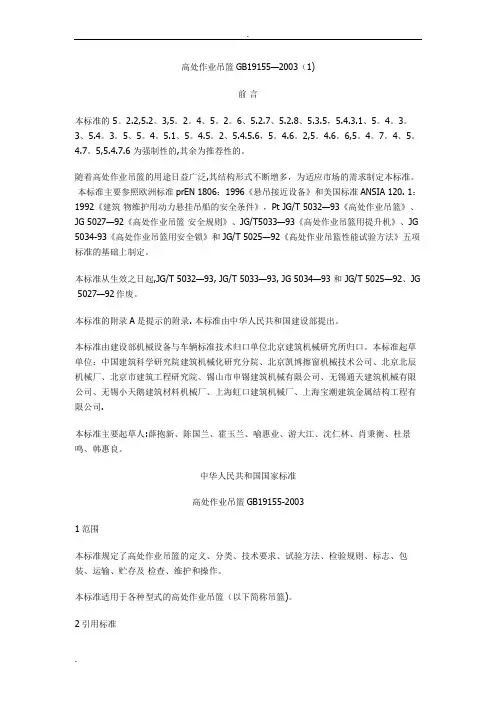

高处作业吊篮GB19155—2003（1)前言本标准的 5。
2.2,5.2。
3,5。
2。
4、5。
2。
6、5.2.7、5.2.8、5.3.5，5.4.3.1、5。
4。
3。
3、5.4。
3。
5、5。
4。
5.1、5。
4.5。
2、5.4.5.6，5。
4.6。
2,5。
4.6。
6,5。
4。
7。
4、5。
4.7。
5,5.4.7.6 为强制性的,其余为推荐性的。
随着高处作业吊篮的用途日益广泛,其结构形式不断增多，为适应市场的需求制定本标准。
本标准主要参照欧洲标准prEN 1806：1996《悬吊接近设备》和美国标准ANSIA 120. 1：1992《建筑物维护用动力悬挂吊船的安全条件》，Pt JG/T 5032—93《高处作业吊篮》、JG 5027—92《高处作业吊篮安全规则》、JG/T5033—93《高处作业吊篮用提升机》、JG 5034-93《高处作业吊篮用安全锁》和JG/T 5025—92《高处作业吊篮性能试验方法》五项标准的基础上制定。
本标准从生效之日起,JG/T 5032—93, JG/T 5033—93, JG 5034—93 和 JG/T 5025—92、JG 5027—92作废。
本标准的附录A是提示的附录. 本标准由中华人民共和国建设部提出。
本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械研究所归口。
本标准起草单位：中国建筑科学研究院建筑机械化研究分院、北京凯博擦窗机械技术公司、北京北辰机械厂、北京市建筑工程研究院、锡山市申锡建筑机械有限公司、无锡通天建筑机械有限公司、无锡小天鹅建筑材料机械厂、上海虹口建筑机械厂、上海宝潮建筑金属结构工程有限公司.本标准主要起草人:薛抱新、陈国兰、霍玉兰、喻惠业、游大江、沈仁林、肖秉衡、杜景鸣、韩惠良。
中华人民共和国国家标准高处作业吊篮GB19155-20031范围本标准规定了高处作业吊篮的定义、分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存及检查、维护和操作。
新型高处作业吊篮安全锁试验装置新型高处作业吊篮安全锁试验装置高处作业吊篮是建筑外墙装修、清洗和维护作业不可缺少的载人设备，其工作特点中人员在空中悬挂的吊篮中进行升降和作业，属高度危险作业。
在建筑外墙装修施工中，由高处作业吊篮引发的人员伤亡事故时有发生，其中最主要的原因是由于高处作业吊篮的重要安全部件――安全锁的质量问题而引起的，所以加强安全锁质量检验至关重要。
安全锁试验是国家强制性标准GB19155-2003《高处作业吊篮》中最重要的检验项目之一，不论是型式检验还是出厂检验，都是必检的项目，因此,福建二手压路机报价，高处作业吊篮安全锁试验装置对高处作业吊篮特别是安全锁的生产企业和进行型式检验的检验机构来说，都是必须具备的检验设备。
辽宁省安全科学研究院开发的检验装置可模拟高处作业吊篮及安全锁的实际工况，利用传感器和高速数据采集器实现数据的采集，专用软件和计算机进行数据处理，实现了测试过程的自动化和检验记录、检测报告的自动生成。
该装置经法定检验单位的检测，完全能够满足国家标准GB19155-2003《高处作业吊篮》中对安全锁的试验要求，为目前正处于高速发展的高处作业吊篮行业，提供了安全锁的可靠检验手段。
1、试验装置的功能 GB19155-2003《高处作业吊篮》规定安全锁应进行如下试验： (1)安全锁锁绳速度试验。
离心触发式安全锁需进行该项试验。
(2)安全锁锁绳角度试验。
摆臂式防倾斜安全锁需进行该项试验。
(3)安全锁静置滑移量试验。
离心触发式及摆臂式防倾斜安全锁均需进行该项试验。
(4)安全锁模拟悬吊平台自由坠落锁绳距离试验。
离心触发式及摆臂式防倾斜安全锁均需进行该项试验,重庆二手压路机报价。
该试验装置除了能满足上述试验要求外，还能进行安全锁允许冲击力的试。
2、试验装置的结构和试验方法2.1 试验装置的结构如图1 所示，该装置采用双立柱门架形结构,北京二手压路机报价，悬吊平台采用槽钢对扣焊接，控制悬吊平台平台自由坠落的装置采用电磁推动脱扣器，缓冲装置采用悬挂式缓冲器，实现实现悬吊平台上下运动的提升机构采用低速环链电动提升机，2 个提升机可分别控制。
高处作业电动吊篮安全装置的调试说明吊篮一般须配备制动器、行程限位、安全锁等，并必须经检验合格才能安装。
制动器主制动器1、该制动器应能使吊篮平台在100mm范围内停住，采用常闭式制动器。
2、主制动器选用闸刀式或盘式，并整体安装在提升机构上或提升电机上，制动器的各部分位置匀应便于检修和调整，并有防水保护。
辅助制动器1、辅助制动器一般应刚性安装在提升机构的机架或底座上，可用常闭式制动也可用手动机械制动，该制动器主要是使用在提升机构采用手摇驱动情况下，能使吊篮平台在100mm范围内停住，其安装位置要便于操作、检修和调整，并有防水保护。
卷扬式提升机构的卷筒若装在屋面小车上(动力装置位于屋面)，也必须配备制动器，并需符合主制动器与辅助制动器的要求。
行程限位吊篮必须装上下限位开关，以防止吊篮平台上升或下降到端点超出行程的范围。
行程限位装置的安装方式须是以吊篮平台自身直接去触动。
安全锁1、吊篮上必须装有安全锁，并在吊篮平台悬挂处增设一根与提升机构上使用的相同型号的安全钢丝绳。
每根安全钢丝绳上必须有不能自动复位的安全锁。
2、安全锁应能使吊篮平台在下滑速度大于25m/min时动作，并在不超过100mm的距离内停住。
3、安全锁的动作要灵敏，工作要可靠，并需经严格的检验和试验，不合格的产品不准装配和出厂，安全锁必须在有效期内使用，超期必须由专业厂检测合格后方可使用。
安全装置的调试：1.检查悬挂装置各部位是否稳固，加强绳是否拉紧，配重是否符合比例要求，紧固件是否有松动。
2.检查电源线连接点，观察指示灯。
3.按启动按钮，检查平台是否处于水平，检查限位开关，碰撞上限位开关，平台停止。
4.检查提升器与平台的连接处。
5.检查安全钢丝绳与安全锁连接是否可靠，动作是否正常。
6.提升器：（1）使用前检查电机电磁制动装置是否正常；（2）将一载荷提升到距地面1m处，然后马上停止上升，检查吸铁制动器和电器装置；（3）操作运转时不得有异常响声、冒烟和怪味现象；（4）不能有任何异物进入箱体内；（5）在非不得已情况外，切勿拆卸提升器和任意更动机构内任何零部件；（6）检查传动机构的润滑是否良好，不允许有水或腐蚀性液体渗入机内；7.安全锁：防倾斜式安全锁，检查吊篮平台倾斜8度是否能自行锁牢。

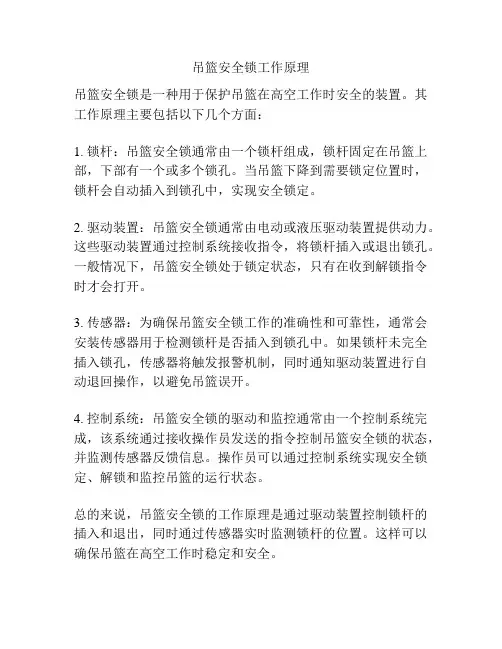

吊篮安全锁工作原理
吊篮安全锁是一种用于保护吊篮在高空工作时安全的装置。
其工作原理主要包括以下几个方面：
1. 锁杆：吊篮安全锁通常由一个锁杆组成，锁杆固定在吊篮上部，下部有一个或多个锁孔。
当吊篮下降到需要锁定位置时，锁杆会自动插入到锁孔中，实现安全锁定。
2. 驱动装置：吊篮安全锁通常由电动或液压驱动装置提供动力。
这些驱动装置通过控制系统接收指令，将锁杆插入或退出锁孔。
一般情况下，吊篮安全锁处于锁定状态，只有在收到解锁指令时才会打开。
3. 传感器：为确保吊篮安全锁工作的准确性和可靠性，通常会安装传感器用于检测锁杆是否插入到锁孔中。
如果锁杆未完全插入锁孔，传感器将触发报警机制，同时通知驱动装置进行自动退回操作，以避免吊篮误开。
4. 控制系统：吊篮安全锁的驱动和监控通常由一个控制系统完成，该系统通过接收操作员发送的指令控制吊篮安全锁的状态，并监测传感器反馈信息。
操作员可以通过控制系统实现安全锁定、解锁和监控吊篮的运行状态。
总的来说，吊篮安全锁的工作原理是通过驱动装置控制锁杆的插入和退出，同时通过传感器实时监测锁杆的位置。
这样可以确保吊篮在高空工作时稳定和安全。
目录一、工程概况 (2)二、电动吊篮的选型 (2)三、吊篮布置方法 (3)四、施工准备 (4)五、安装程序 (4)六、交接、吊篮验收 (7)七、吊篮移篮、拆卸 (7)八、安全措施 (8)九、环保措施 (9)十、吊篮悬挂系统稳定性验算 (9)十一、电动吊篮技术交底兼安全操作规程 (10)十二、雨季施工 (14)一、工程概况xxx一区旧房改造项目5#、6#、10#楼、S2商业楼及车库工程位于X X市建设路以东、和平路以西，总建筑面积33417.09 m2；本工程地下二层、地上9/13/18层，地下车库为地下一层。
结构形式为：筏板基础、框架剪力墙结构、剪力墙结构；使用目的：住宅楼和民用地下车库。
其中的5#、6#、10#楼为小高层住宅楼，外立面装修为粘贴挤塑板保温层，面层为涂料面层。
整个外立面施工拟选用电动吊篮。
电动吊篮性能先进，安全升降，拆装方便，高效是外墙装饰工程的理想设备。
二、电动吊篮的选型2.1 电动吊篮的选型为本工程选用ZLP—630的电动吊篮，根据现场施工的实际需要，限制使用载荷为630kg。
篮筐外型尺寸：3090mmX720mmX1300mm(长x宽x高)，单元长度有1米、1.5米、2米、3米四种尺寸，然后按需要进行拼装，最大长度为6米，最小长度为1米。
电动吊篮主要技术参数：型号： ZLP-630型电源：380v±5% 50Hz三相五线控制使用载荷（kg）： 630（包括作业人员在内的施工活荷载）电动机功率（kw）：2×1.8额定提升速度（m/min）： 9.4钢丝绳A8.3--8.6 型号6×19+IWS航空用，破断拉力45000N安全锁：防倾斜式安全锁允许冲击力：≤8.83KN2.1吊篮结构原理简介吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。
1）挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。
钢结构架由钢结构件通过螺栓或销子连接而成。
《高处作业吊篮用安全锁》JG5034-931993-08-12批准1993-08-12发布1994-01-01实施1 主题内容与适用范围本标准规定了高处作业吊篮用机械离心触发式安全锁(以下简称安全锁)的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等。
本标准适用于以钢丝绳为工作绳的高处作业吊篮及同类高处作业的机械安全保护用机械离式安全锁。
2 引用标准JG/T 5032 高处作业吊篮JG/T 5025 高处作业吊篮性能试验方法JG 5027 高处作业吊篮使用安全规则GB 5972 起重机械用钢丝绳检验和报废实用规范GB 2828 逐批检查计数抽样程序及抽样表JG/T 5011.12 建筑机械与设备涂漆通用技术条件3 术语3.1 额定载荷 working load配套主机自重及额定载荷作用于每把安全锁的载荷值。
3.2 安全锁冲击力 ramming force of safety lock安全锁承受工作载荷，以自由落体状态坠落时，瞬时锁住钢丝绳所受到的冲击力。
3.3 允许冲击力 permit ramming force安全锁允许承受的最大安全冲击力。
3.4 锁绳速度 locking rope speed安全锁开始锁住钢丝绳时，钢丝绳与安全锁之间的相对瞬时速度。
3.5 自由坠落锁绳 the locking rope distance of free fall安全锁自由坠落开始到锁住钢丝绳止，相对于钢丝绳的下降距离。
3.6 有效标定期限 mark limit effective安全锁在相邻两次标定之间的期限。
4 分类4.1 型式机械离心触发式锁绳形式。
4.2 主参数安全锁的主参数应符合表1的规定。
kN 表1名称主参数系列允许冲击力20 30 40 504.3 型号4.4 标记示例第一次改型设计的安全锁，允许冲击载荷为20kN安全锁 LSL20A JG 50345 技术要求5.1 一般技术要求5.1.1 安全锁应符合本标准要求，并按照规定程序批准的图样和技术文件制造和检验。
高处作业吊篮安全锁三种试验方法及测试数据对比分析摘要通过对高处作业吊篮标准规定防坠落装置（摆臂式防倾斜安全锁）整体式及独立部件式试验装置及方法的检测结果的对比分析，探讨了两种试验方式的效果及目的高处作业吊篮的国家标准曾有GB 19155-2003版本及现行GB/T 19155-2017版本。
在GB 19155-2003《高处作业吊篮》中规定：“对摆臂式防倾斜安全锁，悬吊平台工作时纵向倾斜角度不大于8°时，能自动锁住并停止运行”，同时，“安全锁的允许冲击力为2~3倍（50%双吊点悬吊平台自重与75%额定载重量之和所产生的重力）”。
在GB/T 19155-2017《高处作业吊篮》中规定：防坠落装置（安全锁）三项技术要求：锁绳角度“当平台纵向倾斜角度大于14°的情况发生时，防坠落装置应能自动起作用”、自由坠落距离“下降距离小于500mm”、防坠落装置冲击系数：“装置与设备整体一起试验时，冲击载荷系数小于或等于3；装置作为一独立部件进行试验，冲击载荷系数小于5。
”。
下面介绍三种吊篮防坠落装置（安全锁）的坠落锁绳试验方法，并对试验数据结果加以对比分析。
一现场整体试验（一）试验仪器配置：S型拉力传感器、高速显示仪（响应频率1000Hz）组合测试坠落冲击力，斜度计显示安全锁锁绳后吊篮平台的倾斜角度，钢卷尺测量平台锁住后平台两端的高低差（坠落距离）。
（二）测试过程：首先在吊篮E端装载砝码，仪器显示工作绳承受拉力达到提升机极限工作荷载6.30kN。
将吊篮升到一定高度如离地5m左右，E端提升机内预留工作绳刚刚能提住吊篮，调整吊篮平台角度至水平。
启动吊篮提升机，使吊篮平台两端同时下降，E端提升机中的钢丝绳由提升机中退出，吊篮平台坠落，安全锁锁绳，同时停止吊篮提升机工作。
仪器显示安全绳承受冲击力峰值、测量平台倾斜角度及通过测量吊篮平台两端高低差即为吊篮平台E端坠落距离。
（三）试验结果验证：某次吊篮坠落测试数据如下，提升机工作荷载6.30kN，运行速度8.9m/min，冲击力峰值18.66kN，坠落距离280mm，平台倾斜角度2.8?，冲击系数2.96。
第1篇一、总则为了保障高处作业人员的人身安全，预防高处坠落事故的发生，根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》等法律法规，结合吊篮防坠装置安全锁的使用特点，制定本规定。
二、适用范围本规定适用于所有使用吊篮进行高处作业的单位和个人，包括但不限于建筑施工、市政工程、园林养护、广告安装等行业。
三、安全锁的基本要求1. 安全锁应具备以下基本功能：（1）防坠落：当吊篮提升钢丝绳断裂或吊篮平台发生倾斜时，安全锁应立即锁住安全绳，防止吊篮平台坠落。
（2）防倾斜：当吊篮平台发生倾斜时，安全锁应能自动调整吊篮平台，使其恢复平衡。
（3）防超速：当吊篮平台下滑速度超过规定值时，安全锁应立即动作，防止吊篮平台超速下滑。
2. 安全锁应符合以下技术要求：（1）材质：安全锁应采用高强度、耐磨损、耐腐蚀的金属材料制造。
（2）结构：安全锁应具有可靠的结构设计，确保在各种工况下都能正常工作。
（3）性能：安全锁应具备良好的防坠落、防倾斜、防超速性能，满足高处作业的安全要求。
（4）可靠性：安全锁应具备高可靠性，确保在高处作业过程中不会出现故障。
四、安全锁的安装与使用1. 安装要求：（1）安全锁应安装在吊篮平台的安全绳悬挂处，确保安全绳与安全锁连接牢固。
（2）安全锁应按照产品说明书的要求进行安装，确保安装位置准确。
（3）安全锁的安装应经过专业人员进行，确保安装质量。
2. 使用要求：（1）使用前，应检查安全锁是否完好，性能是否正常。
（2）操作人员应熟悉安全锁的使用方法，确保在使用过程中正确操作。
（3）作业过程中，应时刻关注安全锁的工作状态，发现异常情况立即采取措施。
（4）安全锁应定期进行维护保养，确保其性能稳定。
五、安全锁的标定与检验1. 标定：（1）安全锁应按照产品说明书的要求进行标定，确保其性能符合规定。
（2）标定周期不超过一年，标定后应出具标定证书。
2. 检验：（1）安全锁应定期进行检验，检验周期不超过一年。
（2）检验应由专业人员进行，检验内容包括外观检查、性能测试等。
LAT-II型高处作业吊篮安全锁检测台说明书步青科技一、概况高处作业吊篮安全锁测试台是依据GB/T19155《高处作业吊篮》标准中的安全锁装置技术要求，实施对高处作业吊篮安全锁防坠落装置进行测试、标定、评价的实验室检测设备。
高处作业吊篮安全锁是高处作业吊篮悬吊平台的防倾斜、防坠落的安全保护装置。
当工作钢丝绳断裂或悬吊平台一端滑降而使悬吊平台倾斜一定角度或吊篮下降速度过快时，安全锁能够自动快速地锁紧安全绳，使悬吊平台停止下滑或倾斜，从而避免引起坠落事故。
GB/T 19155-2017《高处作业吊篮》标准中的8.3.8：防倾斜装置，8.8.2：“防坠落装置”中，对安全锁的技术参数进行了规范要求。
并在GB/T19155-2017《高处作业吊篮》15.2.7 l)条中规定安全锁必须在有效标定期限内使用，有效标定期限不大于1年。
安全锁测试台就是依据GB/T 19155-2017《高处作业吊篮》实现对高处作业吊篮安全锁进行测试、标定、评价的实验室自动化试验装置。
二、高处作业吊篮安全锁测试台的主要构造高处作业吊篮安全锁测试台主要由：架体、吊重筐、脱钩装置、提升机构等组成。
三、吊篮安全锁测试台的基础混凝土基础厚20cm左右，表面要求平整，沙坑深度20cm。
四、安全锁测试台的检测对象LAT-1测试台的检测对象为摆臂式防倾斜安全锁锁绳角度测量由角度传感器执行。
自由坠落锁绳距离和静置滑移量试验由位移传感器执行。
自由坠落冲击力试验由冲击量传感器执行。
测量数据由测量仪显示。
五、使用前的准备工作1. 给开关箱接上三相电源。
2. 试按升降按钮，校核升降附合指示方向。
3. 检查架体各节点的连接与紧固情况。
4. 检查安全钢丝绳与工作钢丝绳应完好。
5. 在吊重筐内放入标准砝码，具体要求应根据高处作业吊篮的额定载重量，在吊重筐内放入相应数量铸铁砝码。
（见下表）主参数系数六、操作系统的设置开机运行高处作业吊篮摆臂式安全锁检测系统，该系统可对高处作业吊篮摆臂式安全锁进行如下三方面的检测：“锁绳角度检测”、“自由坠落锁绳距离检测”、“自由坠落冲击力检测”、“静置滑移量检测”，使用操作方法如下：系统启动进入主页面：新建测试点击右边【新建测试】按钮，建立安全锁测试：在检测信息页面中，“检测编号”和“检测日期”为系统自动生成，点击“生产单位”空白处，在下拉框中选择生产单位，“委托单位”以及“规格型号”信息输入同“生产单位”，在“出厂日期”文本框中根据下方样式输入安全锁出厂日期，填写“试验载荷”重量。
高处作业吊篮GB19155 2003默认分类2009-10-22 17：16：10阅读294评论0字号：大中小订阅国家质量监督检验检疫总局2003-5-23发布,2003.11.1实行目次前言1范围2引用标准3定义4分类5技术要求6试验方法7检验规则8标志、包装、运输、贮存9检查、操作和维护附录A(提示的附录)高处作业吊篮试验记录表前言本标准的 5.2.2、5.2.3、5.2.4、5.2.6、5.2.7、5.2.8、5.3.5、5.4.3.1、5.4.3.3、5.4.3.5、5.4.5.1、5.4.5.2、5.4.5.6、5.4.6.2、5.4.6.6、5.4.7.4、5.4.7.5、5.4.7.6为强制性的，其余为推荐性的。
随着高处作业吊篮的用途日益广泛，其结构形式不断增多.为适应市场的需求制定本标准。
本标准主要参照欧洲标准prEN 1806：1996《悬吊接近设备》和美国标准ANSIA120.1：1992《建筑物维护用动力悬挂吊船的安全条件》，PtJG/T 5032-93《高处作业吊篮》、JG 5027-92《高处作业吊篮安全规则》、JG/T 5033-93《高处作业吊篮用提升机》、JG 5034-93《高处作业吊篮用安全锁》和JG/T 5025-92《高处作业吊篮性能试验方法》五项标准的基础上制定。
本标准从生效之日起，JG/T 5032-93、JG/T 5033-93、JG 5034-93和JG/T 5025-92、JG 5027-92作废。
本标准的附录A是提示的附录。
本标准由中华人民共和国建设部提出。
本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械研究所归口。
本标准起草单位：中国建筑科学研究院建筑机械化研究分院、北京凯博擦窗机械技术公司、北京北辰机械厂、北京市建筑工程研究院、锡山市申锡建筑机械有限公司、无锡通天建筑机械有限公司、无锡小天鹅建筑材料机械厂、上海虹口建筑机械厂、上海宝潮建筑金属结构工程有限公司。
高处作业吊篮安全保护装置选用简介摘要：随着超高层建筑的发展，吊篮被广泛应用于超高层建筑外立面的装饰装修、清洁和维修等作业当中。
吊篮悬挂作业具有较大的危险性，吊篮工作状态下悬挂机构的可靠性对吊篮施工有直接影响，甚至关系到作业人员的生命安全。
因此，人们对吊篮悬挂机构质量、技术的要求也在不断提高。
关键词：高处作业；吊篮可靠；选用安全保护；装置简介1导言这里普及一下高处作业吊篮型号改进说明。
这里着重介绍一下高处作业吊篮，尤其是船用高处作业吊篮（园型）ZLD400型在某公司船舶制造中的使用，改进等状况（每台高处作业吊篮配备一套吊架及两套速差自控器）。
本次选型中，同一台吊篮内可容纳圆形焊缝、立角焊缝可三人操作应用，该设备应用范围较广，应用起来方便快捷，同时三人三个方向分别有三个安全锁锁紧装置安全控制，连接方式改进并加强，可靠连接方式由原来的螺栓连接方式更改为焊接更可靠。
重点介绍某公司的应用于船舶的焊接（ZLD400为立缝专用）、油漆、清洗等。
其实，高处作业吊篮应用广泛可见一斑。
比如：电梯安装、大型罐体、烟囱、纪念塔维护清洗、高楼施工等高处作业施工随处可见，在不能大量购买的情况下，我们选择原有设备基础上实行功能性、安全操控性、延长寿命等方式、方法上进行改进。
高处作业吊篮和擦窗机正在迅猛发展。
通常，高处作业吊篮是用钢丝绳从建筑物顶部，通过悬挂机构，使作业平台沿立面上下移动的一种悬挂式设备。
本项目中16台船用高处作业吊篮（园型）使用环境为船舶制造行业，适用于船舶生产制造等各类船舶立角接头焊缝的焊接工作，工作环境温度为-21℃—40℃。
风况：主导风向为北风和西北风，海上强风为北东，风速为39.5m/s，次强风为北东，风速37.9m/s；年度平均降水量610mm，主要分布于7月至9月之间；平均温度：夏季85%，冬季52%；有盐雾，海拔1000米以下；基本地震裂度为6度。
严格按照其工作级别进行设计制作、改造，符合相应的国家标准及行业标准的规定，所采用的配套设备、主要部件、安全附件宜尽量用标准化产品，便于维修，订购备件更换，修理等。
浅谈高处作业吊篮防坠落装置的检验装置作者：黄卓敏来源：《建筑与装饰》2019年第23期摘要为满足GB/T 19155-2017《高处作业吊篮》[1]条款中对高处作业吊篮防坠落装置的试验要求，研制高处作业吊篮防坠落装置的检验装置，该装置可对于高处作业吊篮防坠落装置的倾斜角度、自由坠落试验后的锁绳距离和最大冲击力进行检验。
关键词防坠落装置试验装置;压绳装置;系统软件引言近年高处作业吊篮坠落事件频发，因防坠落装置失效而无法防止平台倾斜或坠落的事故占较高比例。
对防坠落装置的定期检验能有效防止由于防坠落装置的失效而引发的安全事故，为高空作业起到安全保障的作用。
1; 概述防坠落装置是保证高处作业吊篮安全工作的重要部件，是防止吊篮平台倾斜与坠落的安全装置。
吊篮作业时，当提升机构工作钢丝绳突然断裂或高处作业吊篮发生超速坠落或架体发生倾斜等意外情况时，它能迅速动作，在瞬间将高处作业吊篮悬吊平台锁定在安全钢丝绳上，根据GB/T 19155-2017《高处作业吊篮》[1]规定，防坠落装置应在有效期内使用，有效标定期限不大于一年。
对于防坠落装置的检验机构来说，高处作业吊篮防坠落装置的检验装置是必备的检验设备。
常规的高处作业吊篮防坠落装置检验时需多人配合，耗时耗力。
且只能对坠落距离进行测量，无法满足新标准对于角度和冲击系数的检验要求等。
为适应新标准的要求，利用信息化技术研制了新型高处作业吊篮防坠落装置检验装置，可实现坠落距离、冲击系数和倾斜角度的记录、存储及报告打印。
并符合高处作业吊篮防坠落装置的倾斜角度、坠落距离和最大冲击力的检验要求。
2; 高处作业吊篮防坠落装置检验台2.1 主要构造高处作业吊篮防坠落装置的检验装置主要由配重框、主架体、压绳装置、提升机构、脫钩装置等组成。
如图1。
1支架;2横梁;3拉杆;4力传感器;5连接器;6安全绳;7防坠落装置;8靠板;9起重钢丝绳;10脱钩器;12压绳架;13滑轮组;14卷扬机;15吊扣;16吊篮图1 高处作业吊篮防坠落装置的检验装置2.2 创新点（1）压绳装置压绳装置是在已有检验装置的基础上对起重钢丝绳释放后的不规则回跳起到减速的作用，当打开脱钩器释放吊篮后，脱钩器和起重钢丝绳在压绳装置的作用下减少不规则的回弹，给操作人员一个安全的工作环境;在坠落试验时或脱钩器需要重新夹起定长钢丝绳时，在压绳装置的作用下，能有效避免起重钢丝绳在卷扬机的卷筒上发生松绳和互相叠压的情况。

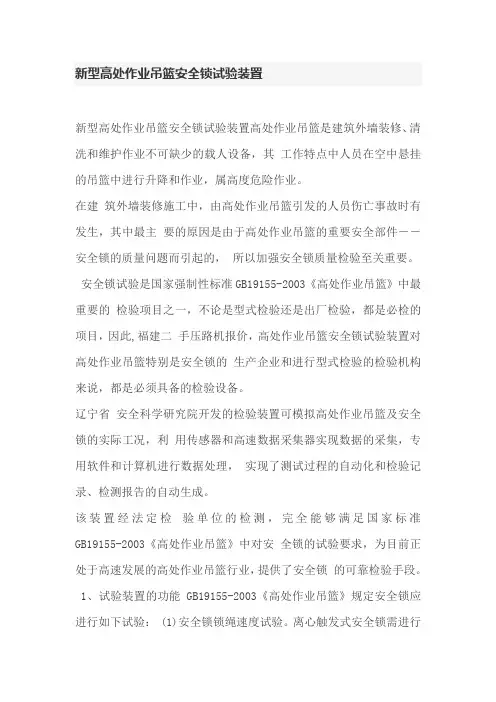

新型高处作业吊篮安全锁试验装置
新型高处作业吊篮安全锁试验装置高处作业吊篮是建筑外墙装修、清
洗和维护作业不可缺少的载人设备，其工作特点中人员在空中悬挂的吊篮中进行升降和作业，属高度危险作业。
在建筑外墙装修施工中，由高处作业吊篮引发的人员伤亡事故时有发生，其中最主要的原因是由于高处作业吊篮的重要安全部件一一安全锁的质量问题而引起的，所以加强安全锁质量检验至关重要。
安全锁试验是国家强制性标准GB19155-2003《高处作业吊篮》中最重要的检验项目之一，不论是型式检验还是出厂检验，都是必检的项目，因此，二手压路机报价，高处作业吊篮安全锁试验装置对高处作业吊篮特别是安全锁的生产企业和进行型式检验的检验机构来说，都是必须具备的检验设备。
省安全科学研究院开发的检验装置可模拟高处作业吊篮及安全锁的实际工况，利用传感器和高速数据采集器实现数据的采集，专用软件和计算机进行数据处理，实现了测试过程的自动化和检验记录、检测报告的自动生成。
该装置经法定检验单位的检测，完全能够满足国家标准 GB19155-2003《高处作业吊篮》中对安全锁的试验要求，为目前正处于高速发展的高处作业吊篮行业，提供了安全锁的可靠检验手段。
1、试验装置的功能GB19155-2003《高处作业吊篮》规定安全锁应进行如下试验：（1）安全锁锁绳速度试验。
离心触发式安全锁需进行该项试
验。
(2)安全锁锁绳角度试验。
摆臂式防倾斜安全锁需进行该项试验。
(3)安全锁静置滑移量试验。
离心触发式及摆臂式防倾斜安全锁均需进行该项试验。
(4)安全锁模拟悬吊平台自由坠落锁绳距离试验。
离心触发式及摆臂式防倾斜安全锁均需进行该项试验，二手压路机报价。
该试验装置除了能满足上述试验要求外，还能进行安全锁允许冲击力的试。
2、试验装置的结构和试验方法2.1试验装置的结构如图1所示，该装置采用双立柱门架形结构，二手压路机报价，悬吊平台采用槽钢对扣焊接，控制悬吊平台平台自由坠落的装置采用电磁推动脱扣器，缓冲装置采用悬挂式缓冲器，实现实现悬吊平台上下运动的提升机构采用低速环链电动提升机，2个提升机可分别控制。
(1)门架形双立柱上小下大的梯形结构，立柱和上横梁间采用法兰盘螺栓连接，并用地脚螺栓固定要整块混凝土基础上，以提高整机稳定性。
该结构具有尺寸小、平台提升行程短的特点，但完全能够满足安全锁的试验要求。
(2)模拟悬吊平台上而布置电磁推动脱扣器，下而悬放配重块，可实现左右偏载工况。
悬吊平台刚性好，可防止因平台变形而引起的测量误差，悬吊平台的提升行程设计为1000mm,可满足测量平台倾斜角度和模拟悬吊平台自由坠落试验的需要。
(3)电磁推动脱扣器可远距离控制悬吊平台实现自由坠落，防止悬吊平台自由坠落时因冲击而导致意外事故的发生。
(4)悬挂式液压缓冲器在安全锁失灵的情况下可实现悬吊平台的平稳渐进式缓冲。
(5)低速环链电动提升机布置在门架栋梁上，2个提升机可分别控制，实现悬吊平台纵向倾斜状态，以达到测量悬吊平台纵向倾斜角度的目的。
低速环链电动提升机具有体积小、重量轻、安装维修方便等特点，同时由于其提升速度较低，可满足标准要求的平台一端缓慢下落的试验工况要求。
2.2试验装置的试验方法
(1)安全锁锁绳速度试验。
将悬吊平台提升至离地lm处静止，将安全钢丝绳穿入待测安全锁中，释放提升钢丝绳，安全锁应立即锁住安全钢丝绳，利用位移传感器(见图2)测量安全锁相对安全钢丝绳的最大相对速度。
(2)安全锁锁绳角度试验。
将悬吊平台提升至离地lm并处于水平静止
状态，控制提升机使悬吊平台逐渐处于倾斜状态，直到安全锁锁住安
全钢丝绳，使悬吊平台停止下滑，此时利用角度传感器测量悬吊平台
相对水平而的角度。
(3)安全锁静置滑移时试验。
将悬吊平台提升至离地lm处静止，将
安全钢丝绳穿入待测安全锁中并锁紧，在悬吊平台下面施加静力试验
载荷，静置lOmin,利用位移传感器测量安全锁相对J •安全钢丝绳的
滑移量。
(4)安全锁模拟悬吊平台自由坠落锁绳距离试验。
将悬吊平台提升至离地lm处静止，并在悬吊平台下面施加相应试验载荷，将安全钢丝绳穿
入待测安全锁中，释放提升钢丝绳，安全锁应立即锁住安全钢丝绳，利用位移传感器和力传感器(见图2)测量自由坠落锁绳距离和对安全锁产生的冲击力。
3、测试系统和数据的采集与处理该装置采用角度传感器、位移传感器、力传感器和髙速数据采集器自动采集数据，专用软件进行数据处理，自动生成检测记录和报告。
(1)安全锁锁绳角度测量。
该装置可实现模拟悬吊平台纵向倾斜8以上的状态，锁绳角度测量采用德国进口双轴角度传感器，其输出为数字信号，可用计算机实时监控模拟悬吊平台的倾斜角度，传感器的测量围达15,完全可以满足标准规定的模拟悬吊平台倾斜角不大于8的要求。
(2)安全锁锁绳速度、静置滑移量及模拟悬吊平台自由坠落绳距离及冲击力测量。
力传感器串接在安全绳中，拉线式位移传感器与提升绳并联，以实现对安全锁冲击力和锁绳速度、静置滑移量及模拟悬吊平台自由坠落锁绳距离测量。
传感器输出的信号传送到髙速度便携式数据采集盒。
(3)数据采集、处理及检测记录和报告的自动生成。
数据采集由高速度便携式数据采集盒完成，数据处理及检测记录和报告的自动生成由专用软件完成。
专用软件由Days lab和VB6. 0组成，其中测试部分由Dayslab完成，打印和倾角测试部分由VB6. 0实现。
Dayslab是一种多功能组态软件，是一个数据采集过程控制和分析系统，它可以利用Microsoft WindowsTM 提供的全部有利的功能和图形接口。
打卬部分的任务主要是和Dayslab
接口，读取Dayslab测试的数据，并以给定的格式打卬出来。
其中接口的实现是通过Excel完成的，Dayslab将测得的数据存入Excel中，VB6.
0 Excel中读取数据之后清空Excel表格。
程序流程见图3。
测试系统具有以下特点：
(1)动态采集。
安全锁动作时间只有20ms,程序可以探测到其动作
曲线，采样时间间隔小于5ms。
(2)实时显示。
通过Dayslab可以显示各次操作的拉力、位移和速度
曲线。
⑶自动生成记录和报告。
在VB6. 0中自动填写测试数据到记录和报
告，并打印和保存报告。
(4)采集和打印、后台处理分开，保证了采集的速度。
4、技术特点
(1)实现模拟悬吊平台上下运动的提升机构采用DHY型低速环链电动提升机，其微动性能好，可满足试验工况的缓慢上升下降要求，并且体积小、重量轻，可直接布置在门架横梁上，使平台提升传动路线短、效率高。
(2)控制模拟悬吊平台实现自由坠落工况的氧扣装置，采用电力液压推动器带动联杆机构，可电动控制模拟悬吊平台迅速脱扣，实现自由坠落。
(3)缓冲装置采用悬挂式液压缓冲器，在安全锁失灵的情况下可实现
悬吊平台的平稳渐进下落。
(4)测试系统采用传感器和高速数据采集器来实现数据的采集传输，
专用软件进行数据处理，实现检测记录、报告自动生成。
(5)该装置功能齐全，可用于摆臂式防倾斜安全锁和离心触发式安全锁各项性能指标的测量，测量结果满足GB19155-2003《高处作业吊篮》国家标准的规定要求。
它不但可以测量以上国家标准规定的检测项目，而且还可以测量因平台坠落而对安全锁和钢丝绳产生的冲击力，这对安全锁的结构强度设计和安全钢丝绳的选择都有很好的参考价值。
