附合导线平差教程

导线平差系统使⽤⽅法
导线平差计算系统使⽤说明：
1.打开程序后点击新建，输⼊⽂件各后，确定
2.输⼊导线点数，其中附合导线注意将两端的2个已知点计算上，
如AB12CD，1、2是未知点，总数为6个，输⼊精度要求、测量左⾓还是右⾓，确定
3.在显⽰的计算表上输⼊点号、观测⾓、已知⽅位⾓、测量边长、
已知坐标。

附合导线要输⼊始边⽅位⾓和终边⽅位⾓、始点坐标和终点坐标，位置不要输错。

如A、D点坐标不要。

显⽰黄⾊栏不⽤输⼊数据。

4.输完数据后，要认真检查是否有错，然后点计算，显⽰计算结果。

如出现溢出等不计算，说明输⼊数据有错，如点号、观测⾓、边长⽅位⾓和坐标，要重新检查纠正后再按计算，如果还不⾏，可能观测数据有错，就必须重测部分数据了。

5.例如：下图为附合导线，输⼊的数据有导线点为7点，观测⾓为5
个，测量边为4条，2个⽅位⾓，始点终点坐标。

⼜如闭合导线下图：导线点5个，5个左⾓，5条边长，1个⽅位
⾓和1点坐标。

在点号处输⼊1、2、3、4、5、1、2.观测⾓处输⼊左⾓，⾓度输⼊度、分、秒⽤⽤空格分开，输⼊12边⽅位⾓、输⼊边长、输⼊上点xy坐标。

然后按计算即可。

出现溢出时检查⽅法同上。

4。

附合导线平差步骤一、数据处理1.数据输入：将测站、观测角度、观测距离等原始数据输入计算机或平差软件。

2.数据质检：对输入的数据进行初步的质检，检查是否存在错误数据、异常数据等，发现并剔除异常数据。

3.角度数据处理：将观测角度转换为弧度，便于后续计算。

4.距离数据处理：对观测距离进行单位转换，通常将其转换为米或千米。

5.数据配对：将同一测站观测到的角度和距离数据做配对，构成观测组。

6.编点编号：对测站进行编号，便于后续计算。

二、导线控制要素计算1.导线连杆长度计算：根据测站坐标计算导线连杆的几何长度。

2.导线初始点坐标计算：根据导线方位角、连杆长度和已知控制点的坐标计算导线初始点的坐标。

3.导线朝向角计算：根据已知控制点的坐标和导线的方位角，计算导线的朝向角。

三、平差计算1.平差模型确定：选择适当的平差模型，常用的有单位权平差模型、具有不等权的平差模型等。

2.条件方程建立：根据平差模型和导线控制要素的计算结果，建立条件方程组。

3.条件方程系数矩阵确定：根据条件方程组，将其转化为系数矩阵形式。

4.闭合差计算：根据条件方程和系数矩阵，利用最小二乘法计算闭合差，并评估其精度。

5.参数平差：利用闭合差和条件方程系数矩阵，通过参数平差法计算出导线的平差结果。

6.残差计算：根据平差结果和原始观测数据，计算各个观测量的平差残差，并评估其精度。

四、结果分析和判断1.平差结果分析：对平差结果进行查验和分析，判断平差是否满足要求，是否符合实际测量误差的范围。

2.误差判断：根据平差结果和平差残差，判断是否存在异常误差，如超限误差、粗大误差等。

3.解释和修正：对异常误差进行解释和修正，如重新检查测量数据、进行补充观测等。

以上就是附合导线平差步骤的主要内容，通过这些步骤可以得到导线的最佳平差值，为后续的工程测量提供准确的基础数据。

在实际应用中，还需根据具体情况对平差步骤进行调整和优化，以满足实际工程测量的需求。

附合导线平差计算过程说明1）道路观测左角∑β测左=308°2.'38"+70°35'41"+156°56'39"+185°39'2"+205°21'59"+174°36'43"+197°31'46"+157°36'36"+135°14'40"+167°38'50"=1759°14'34"ƒβ测=a始边- a终边=-15"。

ƒβ容=± 40√n =±126"。

ƒβ测＜ƒβ容，测角精度符合要求。

2）改正角：β=β测- ƒβ测/N。

3）坐标方位角的推算：根据起始边的坐标方位角及改正角，依据公式a下一边’= a始边+180°+转角（观测转左角）依次计算各边的坐标方位角。

4）坐标增量的计算及闭合差的调整坐标增量计算根据已经推算出的导线各边的坐标方位角和相应边的边长，按下面公式计算各边的坐标增量。

△ X AB=D AB*COS a AB，△ Y AB=D AB*SIN a AB，按附合导线要求，各边的坐标增量代数和的理论植，等于终起两点的已知坐标之差，所以，纵、横坐标增量闭合差按公式计算，Fx=∑△x测-（X终-X起）FY=∑△Y测-（Y终-Y起）导线全长闭合差f=√(ƒx2+ƒy2)=0.102m,k=f/∑D=1/38370＜1/2000.满足精度要求。

5）根据后一点的坐标及改正后的坐标增量，按公式推算前一点坐标。

X前=X后+△x改Y前=Y后+△Y改最后，推算出终止边的坐标，与原有设计值相等，以作检核。

计算方案的设置一、导线类型：1.闭、附合导线(图1)2.无定向导线(图2)3.支导线(图3)4.特殊导线及导线网、高程网（见数据输入一节)，该选项适用于所有的导线，但不计算闭合差。

而且该类型不需要填写未知点数目。

当点击表格最后一行时自动添加一行，计算时删除后面的空行。

5.坐标导线。

指使用全站仪直接观测坐标、高程的闭、附合导线。

6.单面单程水准测量记录计算。

指仅进行单面读数且仅进行往测而无返测的水准测量记录计算。

当数据中没有输入“中视”时可以用作五等、等外水准等的记录计算。

当输入了“中视”时可以用作中平测量等的记录计算。

说明：除“单面单程水准测量记录计算”仅用于低等级的水准测量记录计算外，其它类型选项都可以进行平面及高程的平差计算，输入了平面数据则进行平面的平差，输入了高程数据则进行高程的平差，同时输入则同时平差。

如果不需进行平面的平差，仅计算闭、附合高程路线，可以选择类型为“无定向导线”，或者选择类型为“闭附合导线”但表格中第一行及最后一行数据（均为定向点）不必输入，因为高程路线不需定向点。

二、概算1.对方向、边长进行投影改化及边长的高程归化，也可以只选择其中的一项改正。

2.应选择相应的坐标系统，以及Y坐标是否包含500KM。

选择了概算时，Y坐标不应包含带号。

三、等级与限差1.在选择好导线类型后，再选择平面及高程的等级，以便根据《工程测量规范》自动填写限差等设置。

如果填写的值不符合您所使用的规范，则再修改各项值的设置。

比如现行的《公路勘测规范》的三级导线比《工程测量规范》的三级导线要求要低一些。

2.导线测量平差4.2及以前版本没有设置限差，打开4.2及以前版本时请注意重新设置限差。

四、近似平差与严密平差的选择及近似平差的方位角、边长是否反算1.近似平差：程序先分配角度闭合差再分配坐标增量闭合差，即分别平差法。

2.严密平差：按最小二乘法原理平差。

3.《工程测量规范》规定：一级及以上平面控制网的计算，应采用严密平差法，二级及以下平面控制网，可根据需要采用严密或简化方法平差。

附和导线平差计算详细教程，留着慢慢学习！本篇继续讲解附和导线的内业平差。

平差顾名思义就是把总误差进行平均分配，让每个点的误差都控制在允许的范围内。

平差有两种方式，一是手动平差，二是软件平差。

本文讲解手动平差，这个过程能让新手测量员们掌握平差的原理，和相关的基础知识。

本文还是以上篇的实例来讲解，开始前先来看看上篇文章中我们外业观测的记录。

第1步，制作平差计算表并填入已知数据在Excel中按适当格式制作一个《附和导线平差计算表》（表格我已经做好了，需要的可以给我发私信），然后按要求输入起始边和附和边的起、终点坐标并计算方位角和边长。

再参照观测记录表在”测点“栏中依次填入各个测点，在”观测左角值”栏中填入每个测站测得的平均角值，在“距离”栏中填入各导线边的平均边长。

填入后的效果如下图：注：已知边的方位角和边长的计算方式很多，比如用5800计算器的Pol函数，道路之星的测站、CASS查询等。

第2步，计算角度闭合差计算角度闭合差，是为了检验外业角度观测的精度是否满足相应等级导线的技术要求。

如果实测的角度闭合差<>相关计算公式：实测角度闭合差=实测附和边方位角-理论附和边方位角实测附和边方位角=起始边方位角-N*180+实测左角值之和容许角度闭合差各等级导线有相应规定（各等级导线的技术要求在上篇文章中）。

注：N为测量站数，方位角取值范围是0度（含）到360度（不含），大于360度的减去360度，小于0度的加上360度。

本案例经计算：角度闭合差=7.1秒，容许闭合差=22秒，观测精度合格。

第3步，计算左角改正数经过角度闭合差的计算，确定外业成果合格后，就要计算左角改正数。

左角改正数=角度闭合差的相反数/测站个数改正后左角值=观测左角值+左角改正数本案例角度闭合差=7.1秒，那么左角改正数=-7.1/5=-1.42秒。

分配说明：为尽量平均分配误差，我们可将改正数保留1位小数，所以案例中每个测站分配-1.4秒，这时还有0.1秒未得到分配。

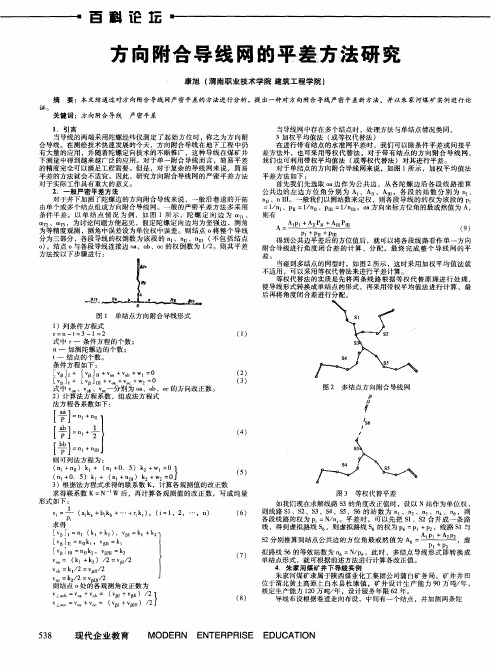

附合导线严密平差算法总结图1如图的单一附合导线，有4个已知点A、B、C、D，2个未知点TP1、TP2。

设观测边数为n, 则未知点数为n-1, 观测角数为n+1。

以上图为例，n = 3。

观测边为：S1 = B->TP1,S2 = TP1->TP2, S3 = TP2->C思路：由于A、B坐标已知，则可以算出起始方位角，再根据B点坐标和每个观测角（夹角，左角）推算出TP1、TP2、C点的近似坐标值。

如果是用全站仪进行测量，则用盘左盘右重复观测求平均的方式，直接测出TP1、TP2、C点的近似坐标值以及CD的方位角。

再根据c点的已知坐标与近似坐标求坐标闭合差，由CD的已知方位角和近似方位角求角度闭合差，两个闭合差联立求得边长和角度的改正数，最后求得未知点的坐标平差值。

条件平差过程：1.建立条件方程，求得条件系数2.求法方程系数3.求权阵4.计算出联系数K5.解算出观测值改正数V6.由观测值和改正数计算平差值详细步骤如下：1、建立条件方程在单一附合导线中，只需要三个条件方程即：方位角附合条件、纵坐标附合条件和横坐标附合条件方程。

（省略了条件方程的推导过程，详细过程请查看参考资料：《测量平差.pps》）（1）方位角附合条件[Vβi]n+11+ Wβ= 0式中，Wβ= - （T0– T CD+ [βi]n+11 - （n+1）*180°）（角度闭合差）βi ——角度观测值（夹角，左角）Vβi ——各观测角的改正数。
