autocad2010室内设计课件第8章 住宅顶棚布置图绘制

2. 熟悉住宅空间的特点及装饰工程施工图的图示 内容。
能力目标
1.会正确绘制和识读符合国家标准的住宅装饰工程 施工图。
任务3 顶棚平面图的绘制和识读
任务载体
任务资讯
任务实施
巩固练习
思考练习
任务载体
新湖花园3号别墅顶棚平面图的绘制和识读
任务资讯
1.3.1 顶棚平面图的概念
1.3.2 顶棚平面图的识读 1.3.3 顶棚平面图的绘制
项目1 住宅空间装饰工程施工图的绘制和识读
1. 住宅空间的特点及装饰工程施工图的内容与相关规定 2. 平面布置图的绘制和识读 3. 地面平面图的绘制和识读 4. 顶棚平面图的绘制和识读 5. 室内立面图的绘制和识读 6. 装饰详图的绘制和识读 7. 装饰水电图的绘制和识读
知识目标
1. 熟悉装饰工程施工图的图示特点、表达方法及 相关的符号标注、尺寸标注、图样画法等有关规 定；
任务实施
1.3.3 顶棚平面图的绘制 顶棚平面图的主要绘制内容如下： 1.图名、比例。 2.建筑平面图的基本内容。 3.顶棚的形式与造型。 4.灯具的符号及具体位置。（灯具的型号、规格和安装方法由 电气施工图反映。） 5.有关附属设施的外露件的规格、定位尺寸、窗帘的图示等。 6.索引符号、说明文字等。
任务实施
1.3.3 顶棚平面图的绘制 四、绘制过程 1.建筑主体结构的绘制和平面布置图的建筑主体结构的绘制相 同，这里不再叙述。在顶棚平面图中门洞只画边线，不画门扇 和开启线。 2.用细实线分别绘制顶棚的造型轮廓线、灯具、附属设施（如 空调风口、烟感报警器、喷淋头等）。 3.标注尺寸、各级高程。 4.绘制详图的索引符号、剖切符号等。 5.注写文字说明、图名比例等。
任务实施
1.3.3 顶棚平面图的绘制 二、绘制要求 1.顶棚平面图的图名和比例应与平面布置图协调一致。 2.剖切到的墙柱用粗实线绘制，未剖切到但能看到的顶棚、灯 具、风口等用细实线绘制。

b. 水平剖切面经过窗 子，但高于门的上沿。
c. 水平剖切面既高于闷得上 沿又高于窗的上沿。
3、顶棚造型
• 浮雕、线脚 均应画在顶 棚平面图上。 可用示意法。 • 灯具采用统 一图例绘制。 • 通风口、烟 感器和自动 喷淋，根据 其他工种提 供图例绘制。
Hale Waihona Puke 、举例顶棚平面图的内容与画法
一、形成
• 用假想水平剖切面从窗台上方把房屋剖开，移去下面的部分，向顶棚方向做 正投影。
二、主要内容与画法
• • • • • • • 被水平剖切面剖到的墙柱和壁柱； 墙上的门、窗、洞口； 顶棚的形式与构造； 顶棚上的灯具、风口、自动喷淋、扬声器、浮雕及线角等装饰； 顶棚及相关装饰的颜色和材料； 顶棚底面及分层吊顶底面的标高； 索引符号及编号；
•
图名与比例。
1、墙与柱
• 如墙面或柱面 用木材或石材等 包装，且较厚， 可参考包装层的 厚度，加画细实 线
• 粗实线绘制
• 不必画材料图例，不必涂黑 • 比例尺较小，大多在1：100以下，不画粉刷层
• 墙身与顶棚的交线处做线脚，可画一条细实线， 表示其位置
2、门与窗
a. 水平剖切面略高于窗 台，墙上的门窗洞口除 少数高窗外，全部被剖。

• 二、平屋顶柔性防水屋面
• 平屋顶柔性防水屋面是将柔性的防水卷材相互搭接，用胶结料粘贴在 屋面基层上形成防水能力。
上一页 下一页 返回
第二节 平屋顶
• 水屋 面，也称为卷材防水屋面。
• 1、卷材防水屋面的基本构造 • 卷材防水屋面由结构层、找平层、防水层和保护层组成。 • 2、卷材防水层屋面的铺贴方法 • 卷材防水层屋面的铺贴方法包括冷粘法、自粘法、热熔法等。 • 3、卷材防水屋面的排水方式 • 平屋顶坡度较小，排水较困难，为把雨水尽快排除出去，减少积留时
间，需组织好屋面的排水系统，而屋面的排水系统又与排水方式及檐 口做法有关，需统一考虑。屋面排水方式可分为无组织排水和有组织 排水两种类型。
上一页 下一页 返回
第二节 平屋顶
• 4、卷材防水屋面的排水设计任务 • 卷材防水屋面排水设计的主要任务是：首先将屋面划分为若干个排水
区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管 再排至地面。屋面排水的设计原则是排水通畅、简捷，雨水口负荷均 匀。具体设计步骤如下： • （1）确定屋面坡度的形成方法和坡度大小。 • （2）选择排水方式，划分排水区域。 • （3）确定天沟的断面形式及尺寸。 • （4）确定落水管所用材料的大小及间距，绘制屋顶排水平面图。
• （3）雨水口：雨水口是屋面雨水排至落水管的连接构件，通常为定 型产品，多用铸铁、钢板制作。雨水口分直管式和弯管式两大类。直 管式用于内排水中间天沟、外排水挑檐等；弯管式只适用女儿墙外排 水天沟。
• 三、平屋顶刚性防水屋面
• 刚性防水屋面是用刚性防水材料，如防水砂浆、细石混凝土、配筋的 细石混凝土等做防水层的屋面，屋面坡度宜为2％～3％，并应采用结 构找坡。
• （3）曲面屋顶。曲面屋顶是由各种薄壳结构、悬索结构、拱结构和 网架结构作为屋顶承重结构的屋顶，如双曲拱屋顶、球形网壳屋顶、 扁壳屋顶、鞍形悬索屋顶等。这类结构的内力分布合理，能充分发挥 材料的力学性能，因而能节约材料；但是，这类屋顶施工复杂，故常 用于大体量的公共建筑。

建筑制图-建筑施工图(2010g)
建筑制图-建筑施工图(2010g)
建筑制图-建筑施工图(2010g)
建筑制图-建筑施工图(2010g)
三、识读
１、识读图名、比例
２、了解建筑的平面布局
3、了解门窗情况
4、识读尺寸
• 建筑平面图分为外部尺寸和内部尺寸
• 外部尺寸：标注在图样外的尺寸，一般分为3道标注。
建筑制图-建筑施工图(2010g)
2、用途 建筑平面图是建筑施工图中最基本的图样之一。 表达建筑各层平面形状，房间大小，用途，相互关系，墙体材料与厚度，门窗 位置等情况。 它是施工放线、砌筑、安装门窗、作室内外装修以及编制预算、备料等工作的依据。
建筑制图-建筑施工图(2010g)
二、底层平面图的内容和要求 １、基本内容 底层平面图表明住宅楼的底层平面布置情况：建筑物的平面形状，各房屋的
建筑制图-建筑施工图(2010g)
建筑制图-建筑施工图(2010g)
附加轴线 两条轴线之间如有附加轴线时，编号要用分数表示。其中分母表示 前一轴线的编号，分子表示附加轴线的编号。
1号轴线和A号轴线前的附加轴线。分母，加0。
主要的轴线是确定主要承重构件的位置，附加轴线是确定相对于主要构件的次 要构件位置。
第二节顶棚图建筑制图建筑施工图2010g1图名比例2顶棚造型样式尺寸标高3根据文字说明了解顶棚所用的装饰材料及规格4了解灯具样式规格位置5了解设置在顶棚的其他设备的规格和位置6注意剖面图剖切符号位置建筑制图建筑施工图2010g建筑制图建筑施工图2010g一立面图的图示内容和作用将建筑物装饰的外部墙面或内部墙面向与其平行的投影面所作的正投影图称为装饰立面图
建筑制图-建筑施工图(2010g)
（4）图例 在平面图中，门窗、卫生设施及建筑材料均应按规定的图例绘制。 平面图上的门窗按“建筑配件图例”绘制，其中，用45度方向倾斜的中实线线段 表示门及其开启方向；用两条平行的细实线表示窗框及窗扇的位置。 平面图上，凡被剖切到部分均应按“建筑材料图例”绘制。

2.2.3 鸟瞰视图
鸟瞰视图(Aerial View)是一种视图调整的工具，通过使用一个独立的小窗口 进行图形的缩放和平移。在鸟瞰视图的窗口中可以显示整个图形，只需很 少的几次单击就可以快速地定位到所需视图。
可按以下方法启动鸟瞰视图。 (1) 在命令行输入Dsviewer(或Av)并按空格 键或按Enter键。 (2) 选择“视图”|“鸟瞰视图”命令。 启动“鸟瞰视图”后，将在屏幕上出现一 个小型的视窗，如图2-8所示。
图1-27 “图形单位”对话框
1.7 使用联机帮助
在AutoCAD 2010中文版中可以通过以下5种方式打开如图1-29所示为 “AutoCAD 2010 帮助：用户文档”窗口，获取软件使用的相关信息。 (1) 选择 “帮助”|“帮助”命令。 (2) 单击“标准”工具栏上的 图标。 (3) 在命令窗口的命令行下，输入HELP或“？”并按Enter键。 (4) 按F1键。 (5) 单击任一弹出的对话框中的“帮助”按钮。
例1-2 更改绘图区背景 打开刚创建的Ex1-01图形文件，并将绘图区的黑色背景更 改为白色，并存盘退出AutoCAD系统。
第2章 图形显示及图形选择
2.1 显 示 视 图 2.2 目标对象的选择
2.3 操 作 实 践
2.1 显 示 视 图
2.1.1 缩放视图
调用缩放命令的方法有以下4种。 (1) 选择“视图”|“缩放”命令，在弹出的级联菜单中选择合适的命令。 (2) 在标准工具栏上单击缩放按钮 ，单击该按钮后，弹出各种缩放按钮列 表，选择相应的缩放按钮即可进行缩放操作。 (3) 在任意一个工具栏上右击，在弹出的快捷菜单中选择“缩放”命令，打 开如图2-1所示的“缩放”工具栏，然后单击所需的命令按钮。 (4) 在命令行中输入ZOOM命令，再选择所需选项执行相应的视图缩放操作。

1、创建“灯具”图层，参数如下图所示。
2、创建常用灯具为图块，本案例所制作的灯具图块示意图如下：
吸顶灯
筒灯及吊灯
3、设置“ 辅助轴线”为当 前图层，绘制灯 具放置位置的辅 助轴线。应用偏 移、直线、修剪 命令进行绘制。 轴线与灯具放置 位置图如下图所 示。
4、摆放灯 具。运用“插入 块”命令将之前 所创建的灯具块 插入的顶棚图中 ，应用“移动” 命令摆放在参考 轴线上，如右图 所示，摆放完成 后关闭“辅助轴 线”层。
三、顶棚造型设计图的绘制
1、新建“顶棚”图层，参数如下图所示，将此层设为当前图层。
2、顶棚若需创建线脚，可由墙线偏移创建 ，偏移量可根据具体设计尺寸而定。
3、厨房、卫生间的顶棚造型可应用图案填 充来完成，本案例填充图案对话框参数如下图 所示。设计思想为应用300*300的铝扣板吊顶 ，吊顶高度为340。
填充后的效果如 下图：
4、客厅、餐 厅上方做局部吊 顶，吊顶高度240 。造型图案的绘 制应用线的偏移 复制及修剪命令 ，绘制效果如下 图所示。
5、卧室、书房不 做吊顶处理，保留原 顶造型，卧室门厅的 吊顶造型效果如下图 。
整体顶棚造型设计效果如 下图所示
四、灯具布置
灯具的选择与布置需要综合考虑室内光线情况、功能分区使用状况以及美 学、环保、节能等因素
封面页
（设计好之后可以删掉这个文本框哦）
模块三：顶棚平面图的绘制
目录
Contents
室内顶设棚计图常的识制及图制内图容要点 修绘改图平环面境布设置置图
顶棚造绘型制设轴计线图的绘制 绘灯制具墙布体置
文字说绘明制及门标窗高的制作
一、顶棚图的制图内容
室内装饰设计顶棚平面图应该清楚表达以下内容： 1、顶棚的造型、材料及施工做法说明。 2、顶棚各种灯具的位置及类型、并标明灯具排放的间距。 3、公共场所还应说明消防装置和通风装饰布置情况。 4、标注顶棚的尺寸、细部造型尺寸。 5、标注顶棚的标高。 6、标注顶棚的详图索引符号、图名、比例等。 7、顶棚做法如需剖面图表达时，顶棚平面图中还应指明剖切位置。

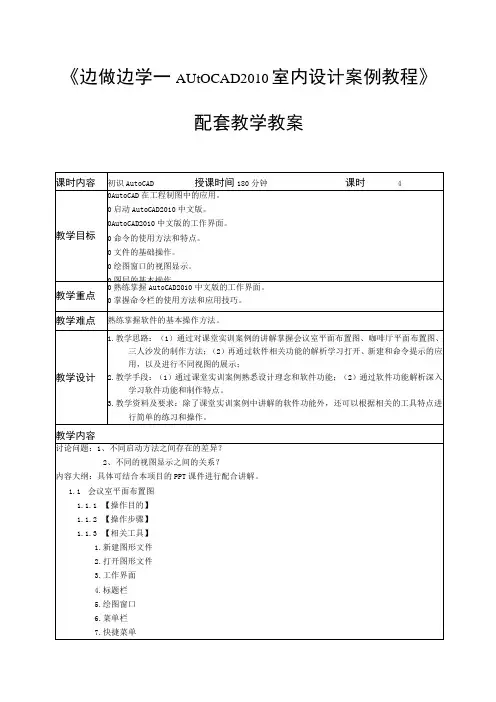

AutoCAD 建筑制图实训教程(2010版)
第1章
重点内容：
AutoCAD 2010界面组成 绘图环境的设置 图形文件的管理 图层与对象特性设置 基本视图操作
AutoCAD 建筑制图实训教程(2010版)
AutoCAD 建筑制图实训教程(2010版)
AutoCAD 建筑制图实训教程(2010版)
选择【格式】菜 单中的【标注样 式】命令
AutoCAD 建筑制图实训教程(2010版)
三、创建标注 创建标注样式
1. 【线】选项卡
2. 【符号 和箭头】选 项卡
3. “文字” 选项卡
4. 【调整】 选项卡
5. 【主单位】 选项卡
AutoCAD 建筑制图实训教程(2010版)
三、创建标注 创建尺寸标注
选择【绘图】| 【边界】命令 创建面域 选择【绘图】|【面域】命令
布尔运算效果
AutoCAD 建筑制图实训教程(2010版)
第4章
重点内容：
创建和编加文字样式 创建和编辑文字 创建和编辑表格 创建和编辑尺寸标注样式 创建和编加尺寸标注 创建样板图 创建建筑说明和相关表格
AutoCAD 建筑制图实训教程(2010版)
AutoCAD 建筑制图实训教程(2010版)
二、基本绘图命令
【绘图】菜单的子
菜单命令绘制各种
2、绘制构造线
常见的基本图形
方法一：“指定通过点”方
1、绘制直线
式 方法二：“水平（H）”方式
方法三：“垂直（V）”方式
方法四：“角度（A）”方式
方法五：“二等分（B）”方
3、绘制多段线
式 方法六：“偏移（O）”方式
“选择文件”对话框
使用向导创建文件

工具栏
解释各个工具栏的功能和使用方法，如标准、 样式、图层等。
绘图区域
说明绘图区域的坐标系、视图控制、视图调整等。
文件操作
01
新建文件
介绍如何新建CAD文件，设置文件 的各种参数。
保存文件
说明如何保存文件，以及如何设置 文件保存的选项。
03
02
打开文件
演示如何打开已存在的CAD文件。
关闭文件
介绍如何关闭当前打开的CAD文件 。
缩放命令
用于缩放图形对象，可以通过指定缩放中心 并选择缩放比例实现。
镜像命令
用于创建图形对象的镜像，可以通过选择镜 像轴并指定镜像点实现。
图层与块
图层管理
通过图层来组织和管理图形对象，可以创建、删除、 隐藏和锁定图层。
块定义
将多个图形对象组合成一个整体，可以方便地插入和 修改块。
属性编辑
为块添加属性，如文字、标注和符号等，并编辑属性 值。
软件安装与配置问题
安装失败
可能是由于系统环境不满足软件要求，需要检查系统配 置，如内存、硬盘空间等。
01
软件启动慢
可能是由于软件启动时加载的插件过多 ，可以尝试禁用一些不必要的插件。
02
03
界面语言设置问题
如果界面显示的语言不是中文，可以 在软件的设置中检查语言设置，并选 择中文。
绘图过程中的常见问题
04
绘图环境设置
图层设置
介绍如何创建、删除、修改图层，以及如何 设置图层的属性。
颜色和线型设置
介绍如何设置绘图时使用的颜色和线型。
单位设置
说明如何设置CAD的单位，如毫米、厘米、 米等。
文字样式和标注样式设置
演示如何设置文字样式和标注样式。

主基本知识和概念之后，就能真正开始进入绘 制施工立面的实际操作过程。 • 本任务通过平面实例，结合顶棚造型、地面材质布置，详细介 绍立面设计的基本绘制方法和技巧。 • 通过学习，掌握立面样式等基本构件的绘制方法，以及如何运 用不同材质设计更美观的环境。 • 需要说明的是，立面设计各构件的绘制方法不是唯一的，我们 应根据具体图形的不同特点来选择简便和快捷的方式，注意熟悉快捷键 的使用，多进行实践，才能达到熟能生巧的目的。
第8章 立面图的绘制
8.1 立面图的形成 8.2 立面图的表达方法 8.3 立面图的图示内容 8.4 立面图的识读
8.1 立面图的形成
立面图它主要反映房屋的外貌、各部分配件的形状和相互关系以及 立面装修做法等。 室内立面图是将房屋的室内墙面按内视投影符号的指向, 向直立投影 面所作的正投影图。它用于反映室内空间垂直方向的装饰设计形式、 尺寸与做法、材料与色彩的选用等内容, 是确定墙面做法的主要依据。 房屋室内立面图的名称应根据平面布置图中内视投影符号的编号或 字母确定。
8.3 立面图的图示内容
1) 室内立面轮廓线, 顶棚有吊顶时可画出吊顶、叠级、灯槽等剖切轮
廓线(粗实线表示), 墙面与吊顶的收口形式, 可见的灯具投影图形等。
2) 墙面装饰造型及陈设(如壁挂、工艺品等), 门窗造型及分格, 墙面 灯具、暖气罩等装饰内容。 3) 装饰选材、立面的尺寸标高及做法说明。 4) 附墙的固定家具及造型(如影视墙、壁柜)。 5) 索引符号、说明文字、图名及比例等。
8.2 立面图的表达方法
为了使立面图外形清晰、层次感强, 立面图应采用多种线型画出。一 般立面图的外轮廓用粗实线表示; 门窗洞、檐口、阳台、雨篷、台阶、 花池等突出部分的轮廓用中实线表示; 门窗扇及其分格线、花格、雨 水管、有关文字说明的弓描线及标高等均用细实线表示; 室外地坪线 用加粗实线表尽＊ 室内立面图的外轮廓用粗实线表示, 墙面上的门窗及凸凹于墙面的造 型用中实线表示, 其他图示内容、尺寸标注、引出线等用细实线表示 , 室内立面图一般不画虚线。
