口腔医院口腔综合治疗台原理简述及常见故障维修方法

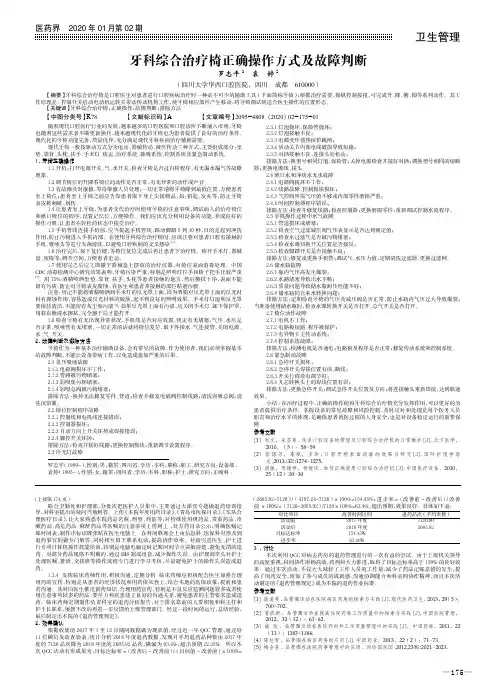

医药界　2020年01月第02期—175—卫生管理牙科综合治疗椅正确操作方式及故障判断罗志平1　袁　婷2（四川大学华西口腔医院，四川　成都　610000）【摘要】牙科综合治疗椅是口腔医生对患者进行口腔疾病治疗时一种必不可少的辅助工具(下面简称牙椅)；根据治疗需要，操纵控制按扭，可完成升、降、俯、仰等系列动作。

其工作原理是:控制开关启动电动机运转并带动传动机构工作，使牙椅相应部件产生移动，将牙椅调试到适合医生操作的位置形态。

【关键词】牙科综合治疗椅；正确操作；故障判断；排除方法【中图分类号】R 78 【文献标识码】A 【文章编号】2095-4808（2020）02-175-01随着现代口腔医疗行业的发展，越来越多的口腔医院和口腔诊所不断涌入市场，牙椅也随着这些需求者不断更新换代，越来越现代化的牙椅也为患者提供了良好的治疗条件。

现代化的牙椅功能完善，质量优异，充分满足现代牙科疾病治疗辅助需要。

现代牙椅一般按驱动方式分为电动、器械传动、液压传动三种方式，主要组成部分：坐垫、靠背、头枕、扶手、手术灯、痰盂、治疗系统、抽吸系统、控制系统及紧急制动系统。

1.牙椅正确操作1.1开机：打开电源开关、气、水开关，检查牙椅是否过自检程序，有无漏水漏气等故障现象。

1.2调节椅位的升降看椅位的动作是否正常，有无异常的动作或声音。

1.3有故障及时报修，等待维修人员处理；一切正常请将牙椅降到最低位置，方便患者坐上椅位；患者坐上牙椅之前应告知患者取下身上尖锐物品，如：钥匙、发夹等，防止牙椅表皮被刺破、划伤。

1.4让患者坐上牙椅，为患者交代治疗时使用牙椅的注意事项，调试病人的治疗椅位和漱口椅位的程序，设置记忆位，方便操作。

我们应该充分利用设备的功能，养成良好的操作习惯，让患者在轻松的状态中接受治疗。

1.5手机管线连接手机前，应当提起手机管线，踩动脚踏5到10秒，目的是起到冲洗作用，防止污物进入手机内部。

在使用牙科综合治疗椅时，应该注意对患者口腔有接触的手机、吸唾头等进行灭菌清洗，以避免口腔疾病的交叉感染[1]。

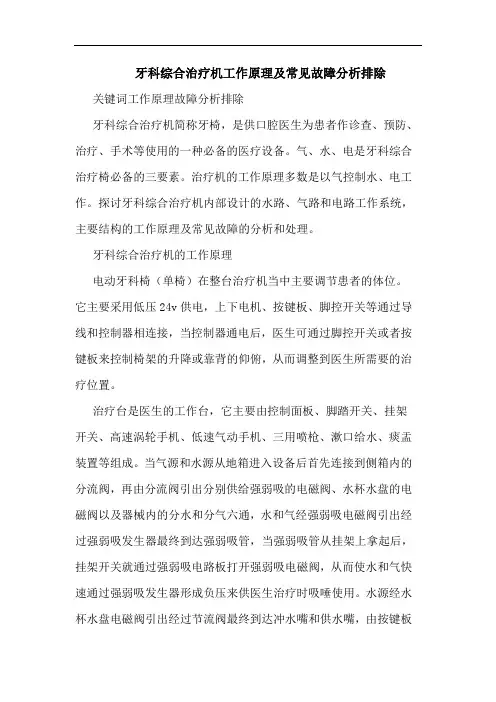

牙科综合治疗机工作原理及常见故障分析排除关键词工作原理故障分析排除牙科综合治疗机简称牙椅，是供口腔医生为患者作诊查、预防、治疗、手术等使用的一种必备的医疗设备。

气、水、电是牙科综合治疗椅必备的三要素。

治疗机的工作原理多数是以气控制水、电工作。

探讨牙科综合治疗机内部设计的水路、气路和电路工作系统，主要结构的工作原理及常见故障的分析和处理。

牙科综合治疗机的工作原理电动牙科椅（单椅）在整台治疗机当中主要调节患者的体位。

它主要采用低压24v供电，上下电机、按键板、脚控开关等通过导线和控制器相连接，当控制器通电后，医生可通过脚控开关或者按键板来控制椅架的升降或靠背的仰俯，从而调整到医生所需要的治疗位置。

治疗台是医生的工作台，它主要由控制面板、脚踏开关、挂架开关、高速涡轮手机、低速气动手机、三用喷枪、漱口给水、痰盂装置等组成。

当气源和水源从地箱进入设备后首先连接到侧箱内的分流阀，再由分流阀引出分别供给强弱吸的电磁阀、水杯水盘的电磁阀以及器械内的分水和分气六通，水和气经强弱吸电磁阀引出经过强弱吸发生器最终到达强弱吸管，当强弱吸管从挂架上拿起后，挂架开关就通过强弱吸电路板打开强弱吸电磁阀，从而使水和气快速通过强弱吸发生器形成负压来供医生治疗时吸唾使用。

水源经水杯水盘电磁阀引出经过节流阀最终到达冲水嘴和供水嘴，由按键板上的按钮来控制水杯水盘电磁阀的开和关，供患者漱口和痰盂冲水使用。

水和气经侧箱内的分流阀引出到达器械盘内的分水和分气六通后，再分别引到高速、低速手机的水气电磁阀，之后经过水气节流阀到达手机。

脚踏开关是三组手机的总开关，而挂架开关则是每一组手机的开关，而水在当中主要是起到降温和散热的作用。

口腔手术灯在设备当中主要是为医生提供照明，清晰治疗视野。

它采用低压交流10v和12v供电，通过灯头上的转换开关来控制灯泡的强光弱光打开或关闭。

观片灯主要是供医生查看x线片使用。

它采用低压交流24v供电，在灯片旁边有控制开关一个，有的设备在主控板上会多一个口腔灯的开关，方便医生操作。

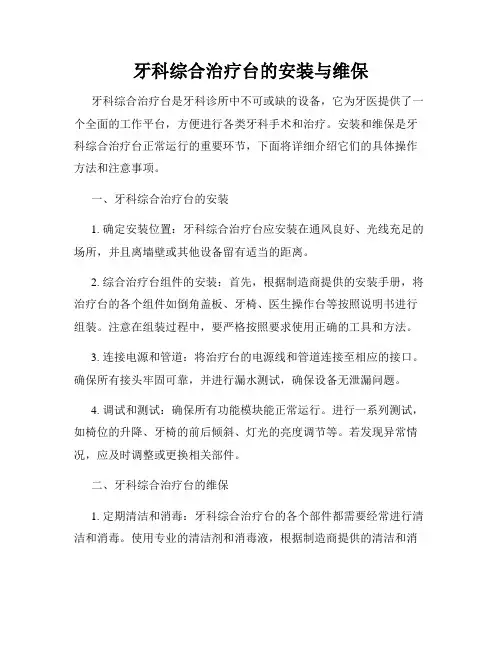

牙科综合治疗台的安装与维保牙科综合治疗台是牙科诊所中不可或缺的设备，它为牙医提供了一个全面的工作平台，方便进行各类牙科手术和治疗。

安装和维保是牙科综合治疗台正常运行的重要环节，下面将详细介绍它们的具体操作方法和注意事项。

一、牙科综合治疗台的安装1. 确定安装位置：牙科综合治疗台应安装在通风良好、光线充足的场所，并且离墙壁或其他设备留有适当的距离。

2. 综合治疗台组件的安装：首先，根据制造商提供的安装手册，将治疗台的各个组件如倒角盖板、牙椅、医生操作台等按照说明书进行组装。

注意在组装过程中，要严格按照要求使用正确的工具和方法。

3. 连接电源和管道：将治疗台的电源线和管道连接至相应的接口。

确保所有接头牢固可靠，并进行漏水测试，确保设备无泄漏问题。

4. 调试和测试：确保所有功能模块能正常运行。

进行一系列测试，如椅位的升降、牙椅的前后倾斜、灯光的亮度调节等。

若发现异常情况，应及时调整或更换相关部件。

二、牙科综合治疗台的维保1. 定期清洁和消毒：牙科综合治疗台的各个部件都需要经常进行清洁和消毒。

使用专业的清洁剂和消毒液，根据制造商提供的清洁和消毒指南进行操作。

避免使用含有刺激性成分的清洁剂，以免损坏设备表面。

2. 电气设备维护：定期检查综合治疗台的电气设备，如电源线、插头和开关等，确保没有破损或松动。

若发现异常情况，应及时更换或修理。

3. 润滑维护：对综合治疗台的润滑点进行定期加油或润滑，以确保其正常运转。

同时，要注意使用适宜的润滑剂，避免油脂过多或过少造成设备故障。

4. 注意维修与保养记录：定期对牙科综合治疗台进行维修和保养，并做好详细的记录。

记录包括维修日期、维修内容、使用的工具和替换的零部件等。

这可以帮助及时发现设备的故障点和问题，并提供参考对策。

5. 定期检查：定期请具有相关牙科设备维修经验的专业技术人员对综合治疗台进行全面检查。

他们可以发现并修复潜在问题，确保设备的正常运行。

三、牙科综合治疗台安全使用的注意事项1. 操作规程：使用牙科综合治疗台之前，应详细了解设备的使用手册和相关操作规程。

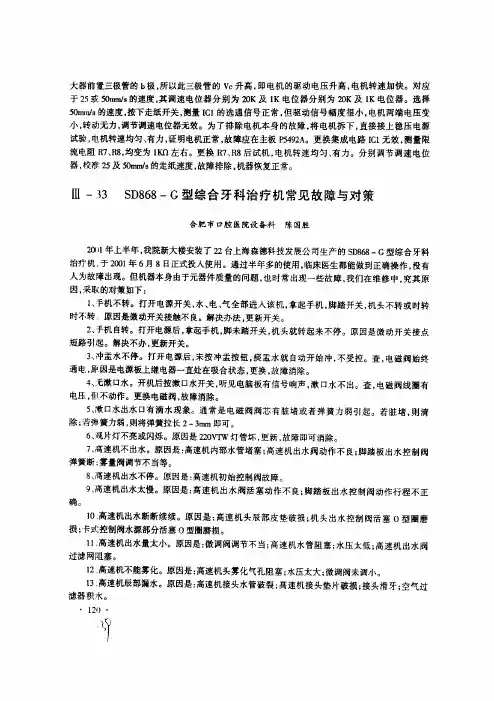

大器前置三极管的ｂ极，所以此三极管的ｖｃ升高，即电机的驱动电压升高，电机转速加快。

对应于”或５ｍｍ，￥的速度，其调速电位器分别为２０Ｋ及ｌＫ电位器分别为２０Ｋ及ｌＫ电位器。

选择５０ｎｕｎ／ｓ的速度，按下走纸开关，测量ＩＣｌ的选通信号正常，但驱动信号幅度很小，电机两端电压变小。

转动无力。

调节调速电位器无效。

为了排除电机本身的故障，将电机拆下，直接接上稳压电源试验，电机转速均匀、有力。

证明电机正常，故障应在主板Ｐ５４９２Ａ。

更换集成电路ＩＣｌ无效，测量限流电阻Ｒ７、Ｒ８，均变为１ＫＩ＇｝左右。

更换Ｒ７、Ｒ８后试机，电机转速均匀、有力。

分别调节调速电位器，校准２５及５０１／１ｌｌｌ，￥的走纸速度，故障排除，机器恢复正常。

Ⅲ一：ｊ３ＳＤ８６８一Ｇ型综合牙科治疗机常见故障与对策合肥市口腔医院设备科陈国胜２０１１１年上半年，我院新大楼安装了２２台上海森德科技发展公司生产的ＳＤ８６８一Ｇ型综合牙科治疗机。

于２００１年６月８日正式投入使用。

通过半年多的使用，临床医生都能做到正确操作，没有人为故障出现。

但机器本身由于元器件质量的问题，也时常出现一些故障，我们在维修中，究其原因，采取的对策如下：１、手机不转。

打开电源开关，水、电、气全部进入该机，拿起手机，脚踏开关，机头不转或时转时不转原因是徽动开关接触不良。

解决办法，更新开关。

２、手机自转。

打开电源后，拿起手机，脚未踏开关，机头就转起来不停。

原因是微动开关接点短路引起。

解决不办，更新开关。

３、冲盂水不停。

打开电源后，未按冲盂按钮，痰盂水就自动开始冲．不受控。

查，电磁阀始终通电．原因是电源板上继电器一直处在吸合状态，更换，故障消除。

４、凭漱口水。

开机后按漱口水开关。

听见电脑板有信号响声，漱口水不出。

查，电磁阀线圈有电压，但不动作。

更换电磁阀，故障消除。

５、漱口水出水口有滴水现象。

通常是电磁阀阀芯有脏堵或者弹簧力弱引起。

若脏堵。

则清除；若弹簧力弱，则将弹簧拉长２—３ｍｍ即可。

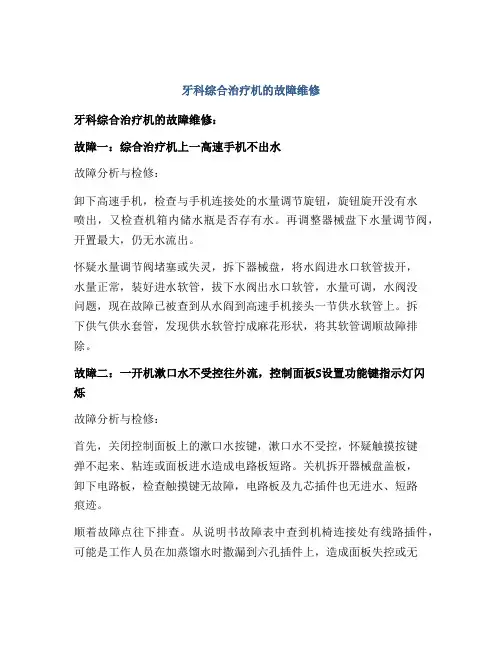

牙科综合治疗机的故障维修
牙科综合治疗机的故障维修：
故障一：综合治疗机上一高速手机不出水
故障分析与检修：
卸下高速手机，检查与手机连接处的水量调节旋钮，旋钮旋开没有水
喷出，又检查机箱内储水瓶是否存有水。

再调整器械盘下水量调节阀，开置最大，仍无水流出。

怀疑水量调节阀堵塞或失灵，拆下器械盘，将水阎进水口软管拔开，
水量正常，装好进水软管，拔下水阀出水口软管，水量可调，水阀没
问题，现在故障已被查到从水阎到高速手机接头一节供水软管上。

拆
下供气供水套管，发现供水软管拧成麻花形状，将其软管调顺故障排除。

故障二：一开机漱口水不受控往外流，控制面板S设置功能键指示灯闪
烁
故障分析与检修：
首先，关闭控制面板上的漱口水按键，漱口水不受控，怀疑触摸按键
弹不起来、粘连或面板进水造成电路板短路。

关机拆开器械盘盖板，
卸下电路板，检查触摸键无故障，电路板及九芯插件也无进水、短路
痕迹。

顺着故障点往下排查。

从说明书故障表中查到机椅连接处有线路插件，可能是工作人员在加蒸馏水时撒漏到六孔插件上，造成面板失控或无
显示等故障，拔下该插件，用吹风机将插头插座吹干，再将其插件连接好，试机故障仍未排除。

再往下查控制漱口水的电磁阀是否一直供电，把漱口水按键关闭后，该电磁阀无24V直流电压，但电磁阀出水口处还在出水，说明电磁阀出现故障，另外通电时电磁阀也无“啪”的吸合声，拆下电磁阀发现已被水垢卡死，造成了电磁阀始终处于常通状态，清理阀芯，重新装回电磁阀。

开机故障排除。

口腔医院口腔综合治疗台原理简述及常见故障维修方法口腔综合治疗台是口腔诊疗中常用的设备，能够为患者提供优质的诊疗服务。

下面是口腔综合治疗台的原理简述及常见故障维修方法。

口腔综合治疗台是由吸引装置、灯光照明装置、操纵手柄、座椅等部分组成的。

其原理是通过控制操纵手柄，调整治疗台上的设备，使其能够适应不同的口腔诊疗需求。

治疗台上的吸引装置能够抽走口腔中产生的污水和废弃物，保持口腔内部的清洁。

灯光照明装置则提供明亮的照明条件，便于医生观察患者口腔的情况。

座椅的调节功能可以使患者舒适地就坐，满足不同的治疗需求。

口腔综合治疗台的常见故障主要包括以下几类：座椅高度调节不灵、椅背调节不灵、灯光照明不亮、吸引装置不强等。

座椅高度调节不灵的故障往往是由于座椅升降机构内的液压油不足或者液压油泄漏引起的。

解决方法是首先检查液压油的余量，必要时添加液压油。

若有泄漏，则需要检查液压油管道和密封件是否有破损，需要进行更换。

椅背调节不灵的故障通常是由于调节机构受到物体阻塞引起的。

清理机构中的异物即可解决问题。

若仍然不能调节，需要检查机构是否损坏，需要更换相关零部件。

灯光照明不亮的故障可能是由于灯泡损坏或者电路故障引起的。

首先检查灯泡是否熄灭，如是，则需要更换灯泡。

若灯泡未损坏，需要检查电路是否接触良好，可能需要修复或更换电路板。

吸引装置不强的故障一般是由于管道堵塞或吸引设备故障引起的。

首先检查吸引管道是否有异物阻塞，清理管道即可解决。

若问题依然存在，需要检查吸引设备是否运转正常，可能需要修复或更换设备。

总之，口腔综合治疗台是口腔诊疗中必不可少的设备，能够为患者提供便利的诊疗条件。

在保养和维修过程中，需要密切关注设备的功能是否正常，及时处理故障，确保设备的正常使用。

谈口腔综合治疗台的日常维护和常见故障排除。

口腔综合治疗台是现代口腔诊疗室不可或缺的设备之一，它集各种功能于一身，能够满足各类口腔治疗和手术操作的需求。

然而，长时间的使用和不定期的维护可能会导致口腔综合治疗台出现一些常见的故障。

为了确保口腔综合治疗台的稳定运行和延长其使用寿命，日常维护和及时排除故障是必不可少的。

首先，日常维护是保证口腔综合治疗台良好运行的基础。

在使用过程中，要保持治疗台的清洁，定期对其进行消毒和清洁。

治疗台的所有控制面板、按钮和开关都应保持干燥，避免水或其他液体进入其中，以免造成短路或损坏。

同时，要注意防止治疗台的金属部件生锈，可使用防锈剂进行处理。

另外，要定期检查治疗台的各项连接部位是否松动，有需要时及时拧紧。

在清洁过程中，要使用独立的消毒器材，并选择适当的消毒液进行消毒。

其次，常见的口腔综合治疗台故障有很多种，需要及时进行排除。

常见的故障包括电源故障、气路故障、控制系统故障等。

对于电源故障，可以检查插座和电源线是否正常连接，排除电源线松动或短路的可能性。

如果是气路故障，需要检查气嘴和气管是否堵塞，及时清理或更换。

对于控制系统故障，可以检查按钮和开关是否损坏，及时更换。

此外，还要留意一些常见的维修问题，比如座椅升降不稳、无法正常旋转等，这些问题往往是由于零配件老化或损坏造成的，需要及时更换。

在进行维护和故障排除时，我们应该注意一些技巧和方法。

首先，要熟悉治疗台的使用手册和维修手册，了解其结构和工作原理，以便更好地进行维护和排除故障。

其次，可以定期邀请专业人员对治疗台进行维护和检修，确保其功能正常。

另外，要及时更新治疗台的软件和硬件，以提高其性能和稳定性。

此外，还要定期对治疗台进行维护保养，更换磨损的零配件，延长其使用寿命。

总之，口腔综合治疗台的日常维护和及时排除故障是确保其正常运行和延长使用寿命的重要措施。

只有保持良好的日常维护，并及时排除故障，才能确保口腔综合治疗台对于医生和患者的正常使用体验。

维修工程中国医学装备2024年2月第21卷第2期 China Medical Equipment 2024 February V ol.21 No.2口腔常规诊疗中，需要使用牙科手机、超声骨刀、超声洁牙机等含动力源器械切割牙体、颌骨，清除牙石，并使用三用枪对诊疗相关区域冲洗，诊疗过程产生大量含有血液、组织碎片、唾液或水流的污物，需要将其排出，以免在口内影响治疗。

同时，随切割和冲刷过程喷溅的飞沫，是医护人员和患者感染经空气传播的传染性疾病的危险来源，需要予以排除[1]。

诊疗过程中产生的混合物通常需要通过口腔综合治疗台的强吸器和吸唾器等去除。

强吸器和吸唾器正常工作的前提是持续不断的负压吸引，因此高效的负压抽吸系统是口腔诊疗过程顺利进行的必要前提。

但在口腔综合治疗台使用过程中，常常出现负压吸引无力的情况，导致血液、唾液、牙体组织等混合物无法及时排出。

负压无力不仅影响医生治疗视野，容易导致误操作，还易导致患者发生误吸并引发Analysis of causes and solutions for vacuum suction weakness of dental units/Li Xinya, Wang Yichen, Wang Jianxia, Liu Y ansong, Zheng Anjia, Wu Shubin, Fan BaolinDepartment of Medical Equipment, Peking University School and Hospital of Stomatology; National Center of Stomatology; National Clinical Research Center for Oral Diseases; National Engineering Research Center of Oral Biomaterials and Digital Medical Devices, Beijing 100081,China Corresponding author: [Abstract] An efficient vacuum suction system is a necessary prerequisite for the smooth operation of the oral diagnosis and treatment. During the use of the dental units, there is often a situation of vacuum suction weakness, resulting in the inability to discharge the mixture of blood, saliva, dental tissue and other mixtures in time, which affects the doctor's treatment field and increases the risk of aspiration pneumonia and cross-infection in patients. The working principle, pipeline system, filters and other aspects of the vacuum suction system that may affect the suction efficiency was analyzed. The causes and solutions of vacuum suction weakness were discussed, and operation suggestions were proposed to ensure the safe and effective use of equipment and ensure the safety of diagnosis and treatment. [Key words] V acuum suction; Weakness; Dental unit; Cause analysis; CountermeasuresFund program: The ninth management research fund program of Peking University School and Hospital of Stomatology (2020GLJJ06)[摘要] 高效的负压抽吸系统是口腔诊疗过程顺利进行的必要前提。

口腔综合治疗机操作规程及日常维护1、口腔综合治疗台其内部结构主要由气路、水路、电路三个系统组成。

（1）电路：主工作电压为交流200V±10%、控制电路电压一般为36V以下，可安装稳压电源，确保上作正常，避免漏电，伤及患者。

以上三路（气、水、电）维修人员要从源头给予彻底解决，才能保证设备正常运行。

（2）气路：主要以空压机为动力，通过各种控制阀体，供高速手机、低速手机、三用枪和洁牙器使用。

首先在空压机气体出口端至供气管路前，安装工作的基础设备，T级、A级二级过滤器（一年更换一次滤芯）保证输入管理前的空气无杂质、无油、无水。

压力保持在0.5-0.7MPA之间。

（3）水路：一般的主要水源是自来水，难免有杂质、泥沙，倘若水中的一粒细沙进入手机内，就会造成轴承损坏，为此在自来水进入综合治疗机之前，安装一台水过滤器（在保证压力能达到0.15-0.2MPA前提下），过滤效果：浊度＜5.1-2个月清洁一次滤芯、滤布，保证供水无砂粒，无混浊。

过滤器使用时间在1年以上；过滤芯的压力损失在0.1MPA以上，过滤芯受污染，出水突变浑浊。

要及时清洗或更换过滤器的滤芯。

过滤芯应以超声波洗净器清洗或中性洗洁剂冲洗，在安装过滤芯时，注意不要用力过猛，以免压碎过滤芯，在安装水过滤器盖时，要注意密封。

2、日常维护：要及时发现和处理脏、堵、松、缺、漏等多种故障，防止出现大的故障，为此医护人员要做到以下几点：（1）每日开诊前，认真检查“三路”，空气压力为0,45-0.5MPA，不含油、水；口腔综合治疗台的水压技术指标值，一般为0.2MPA。

电源的工作电压应符合要求，一般为220V±10%。

（2）冷光源：擦洗冷光源手术灯反光镜时要用镜头纸或脱脂棉擦洗，不能用乙醇棉球或其他油类物质擦洗。

冷光灯应随用随开，随手关灯。

（3）吸唾器和强吸器：保持其外部的清洁卫生，切勿重力攀拉吸唾器架。

在每次使用吸唾器和强吸器完毕，必须吸入一定量的清水，以清洗管路、负压发生器等元件，防止脏堵和损坏；水杯注入的速度调至适当，以防向外喷溅和溢出而污染治疗环境。

摘要:在口腔实验室模拟口腔临床操作过程中，口腔临床综合模拟系统的使用频率较高，错误的使用会导致各种各样的问题，并导致系统功能不能正常有效使用。

本文通过试验技术人员，在多年实验室工作中的观察，摸索出一套可行的常规保养技巧及问题处理方法。

关键词:口腔临床综合模拟系统故障排查口腔实验教学口腔临床综合模拟系统的主要功能在于模拟临床诊疗中患者的头面部及口腔牙列等形态，使口腔专业学生在实验室即可完成口腔科医生的临床操作。

通过对该系统在口腔教学中应用及效果的研究后，发现该系统可培养学生的临床实践操作技能和临床思维能力[1]。

作为一名口腔实验技术人员，深知此系统在口腔实验教学过程中的重要性，所以在日常工作中，非常注重此系统的保养与维护工作，以确保实验课顺利进行。

下面以西诺公司生产的JTJ-I型综合模拟系统为例具体介绍其常规保养及故障问题排除方法。

1常规保养由于该系统在操作过程中会产生大量水、气、粉尘等，所以在正确使用完毕后，保持该系统的干净整洁是保养的最重要一环。

1.1气泵(空气压缩机）的保养由于实验课上会有几十台综合模拟系统在同时工作，所以一般的口腔科室常用的医用空气压缩机（1拖2，1拖3），并不能满足所有综合模拟系统的正常运转，在以节约成本和设备使用率最大化的前提下，可以考虑购入工业空气压缩机（1拖20），来满足平时实验课的需要。

供气系统是综合模拟系统的动力，平时的维护也至关重要。

由于这种空气压缩机属于注油式空气压缩机，所以平时要注意在实验安排较多时，留心观察油量的多少，维持油量在合适的范围。

另外，空气压缩机在压缩空气时，要及时排出。

在实验课较密集的时间里（以30台，每日工作时间超过2小时来计算），一周清理一次空气压缩机内的水，在实验课较少使用的时间里，一月清理一次。

每次使用完毕后，注意关闭电闸与气阀。

1.2常规检查是系统保养的关键这类工作需要实验教师与学生配合实验技术人员来共同完成。

在每学期开始的前几次实验中，实验教师需要反复强调系统的使用流程，使学生在使用该系统时养成正确的操作习惯，此点非常重要。
