中考物理电路类问题综合题汇编及答案

中考物理电学综合计算题汇总含答案一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。

（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。

控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________； （2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。

_____【答案】自动开关 1000W 110Ω 调小 详见解析 【解析】 【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。

一、初中物理家庭电路故障的分析问题1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）A．台灯灯丝烧断了B．他家空气开关“跳闸”了C．书桌边的插座与火线断开D．书桌边的插座与零线断开【答案】D【解析】【详解】A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。

2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。

3．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。

专项三电路故障分析1．（2023·湖北鄂州）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。

对此，下列判断中可能的是（）A．小灯泡L1断路B．小灯泡L2断路C．开关S断路D．小灯泡L2短路【答案】C【解析】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L1、L2都不亮，说明两灯泡都发生了短路或者电路某处发生了断路。

假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不会亮，故假设不成立。

所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d两点时，两小灯泡都亮，说明在cd之间存在断路。

故选C。

2．（2023·湖南常德）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。

现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。

根据以上信息判断该电路故障可能为（）A．L1断路、L2断路B．L1断路、L2通路C．L1通路、L2断路D．L1短路、L2断路【答案】B【解析】由图可知两只灯泡串联，电压表测量L2两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯L1断路，也可能是L1、L2同时断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L2、电流表、开关都是完好的，则故障是灯L1断路。

故ACD不符合题意，B符合题意。

故选B。

3．（2023·湖北恩施）在如图所示实验电路中，闭合开关后灯不亮。

（1）为判断电路是否正常，应首先进行的操作是，观察；（2）如果在反复调节后，灯仍不亮。

一、初中物理电路类问题1．图中，用滑动变阻器来控制6伏小灯的亮暗。

要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是（）A．C接M，B接N B．A接M，B接N，D接NC．A接Q，C接M，B接N D．A接N，B接Q，C接M，M接N【答案】C【解析】【分析】【详解】根据题意可知：电源的电压为6V，当灯泡两端的电压为额定电压6V时正常发光，滑动变阻器的移动使灯泡两端的电压发生变化，从而改变灯泡的亮暗，且电路会出现灯泡被短路而熄灭的现象。

A．C接M，B接N，当滑片移到右端时接入电路的电阻为0，此时灯泡正常发光，当滑片向左移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，故A不符合题意；B．A接M，B接N，D接N，当滑片移到左端时接入电路的电阻为0，此时灯泡正常发光，当滑片向右移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，故B不符合题意；C．A接Q，C接M，B接N，灯泡与滑动变阻器AP部分并联后与PB部分串联，当滑片P 移至A端时灯泡被短路熄灭，当滑片从A端向B端移动时灯泡两端分得的电压变大，灯泡由熄灭变亮，当移至B端时，灯泡与滑动变阻器的最大阻值并联灯泡正常发光，符合题意，故C符合题意；D．A接N，B接Q，C接M，M接N，滑动变阻器与灯泡并联，滑片的移动不能改变灯泡两端的电压，即灯泡的亮暗不变，故D不符合题意。

故选C。

2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A ．L 1 与 L 2 并联，电流表 A 1 测 L 2 的电流B ．L 1 与 L 2 串联，电流表 A 2 测干路上的电流C ．当开关 S 2 断开时,通过 L 1 的电流不变, A 2 的示数变小D ．当开关 S 2 断开时, A 2 的示数不变，通过 L 1 的电流变大 【答案】AC 【解析】 【分析】 【详解】AB ．由图可知，闭合开关 S 1、S 2，L 1 与 L 2 并联，电流表 A 1 与 L 2 在同一支路，所以的电流表 A 1 测 L 2 的电流，电流表 A 2测量干路电流，故A 正确、B 错误；CD ．并联电路各支路互不影响，由图可知，当开关 S 2 断开时，L 2 所在支路断开，通过L 2电流为0，通过 L 1 的电流不变，干路电流表A 2示数变小，故C 正确、D 错误。

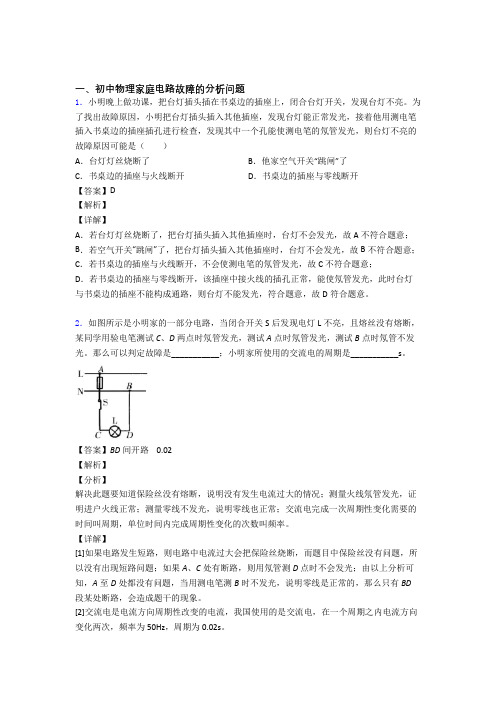

一、初中物理家庭电路故障的分析问题1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）A．台灯灯丝烧断了B．他家空气开关“跳闸”了C．书桌边的插座与火线断开D．书桌边的插座与零线断开【答案】D【解析】【详解】A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。

2．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。

那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。

【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。

【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。

[2]交流电是电流方向周期性改变的电流，我国使用的是交流电，在一个周期之内电流方向变化两次，频率为50Hz，周期为0.02s。

一、初中物理家庭电路故障的分析问题1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）A．台灯灯丝烧断了B．他家空气开关“跳闸”了C．书桌边的插座与火线断开D．书桌边的插座与零线断开【答案】D【解析】【详解】A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。

2．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。

那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。

【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。

【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。

[2]交流电是电流方向周期性改变的电流，我国使用的是交流电，在一个周期之内电流方向变化两次，频率为50Hz，周期为0.02s。

一、初中物理电路类问题1．如图所示的电路中，闭合开关，电压表V 1的示数是7.5V ，电压表V 2的示数为9V ，若电源电压U 为12V ，则L 2两端电压是（ ）A ．4.5VB ．5.5VC ．3VD ．2V【答案】A【解析】【详解】由电路图可知，三灯泡串联，V 1测L 1、L 2两端的电压，V 2测L 2、L 3两端的电压，则 127.5V---U U +＝①，239V---U U +＝②，12312V---U U U =++③；解得U 2＝4.5V ；故选A 。

2．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。

则以下说法正确的是（ ） A ．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB ．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC ．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD ．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A ．定值电阻R 1允许通过的最大电流为2A ，R 2允许通过的最大电流为1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A ，故A 错误；B ．由A 解析知，允许通过电阻的最大电流为1.5A ，根据I =U R可得加在它们两端总电压的最大值为 U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R的电流为2A，通过定值电阻2R的电流为'2I=12UR=20V20Ω=1A干路允许通过的电流最大值为I并大=2A+1A=3A故C正确；D．若将两只电阻并联使用，电路允许的总电功率最大值为P大=1U I并大=20V 3A=60W故D正确。

一、初中物理电路类问题1．有一种能够节省电能的楼道灯控制开关。

晚上有人走动发出声音，电路接通，灯亮，过一会儿灯才自动熄灭。

不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮。

这种的“光敏”和“声敏”自动装置比较复杂，我们不妨用、这样的两个符号表示，实际上，这就是两个开关：有声音时，是闭合的，环境光线非常暗时，是闭合的。

下列电路图中能实现以上功能的正确电路图是（ ）A ．B ．C ．D ．【答案】B 【解析】 【详解】由题意可知，这“光敏”和“声敏”自动装置相当于两个开关，有声音时，“声敏”自动装置闭合，环境光线非常暗时，“光敏”自动装置闭合，要求两个开关都闭合时，灯才亮，所以两个开关应该是串联，开关能够控制灯泡，所以灯泡应该与开关串联的。

故选B 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．几位同学学习了欧姆定律后，根据I=U R ，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是A ．导体电阻的大小跟通过导体中的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零 【答案】C 【解析】 【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零． 所以A ，B ，D 错误，C 正确． 故选C ．4．用一个导体制成长度相等但横截面积不同的圆柱体a 和b （a 和b 互相连接），a 比b 的横截面积大，将它们接入电路中，如图所示，通过a 、b 电流分别为I a ，I b ，a 、b 两端电压分别为U a ，U b ，则下列说法正确的是A ．I a ＞I b 、U a ＝U bB ．I a ＜I b 、U a ＝U bC ．I a ＝I b 、U a ＞U bD ．I a ＝I b 、U a ＜U b【答案】D 【解析】 【分析】利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两电阻串联，则由串联电路的电压和电流规律可知两导体中的电压、电流关系． 【详解】同时a 和b 是由同种材料制成的长度相同、横截面积不同的两端导体，S a ＞S b ，所以b 段电阻大，所以a b R R ＜；因两电阻串联，故两部分导体电流相等，即a b I I ，根据欧姆定律可知，电阻越大，分担的电压越多，即a b U U ＜． 故选D ． 【点睛】本题考查了串联电路的电流特点和欧姆定律的应用，关键是根据影响电阻的大小因素确定两段导体电阻的大小．5．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S 1或手机远程控制开关S 2实现。
