直线滑台模组安装比较容易出现哪些问题

直线模组常见故障的解决方法直线模组常见故障的解决方法直线模组是自动化生产线中常见的一种传动设备，它可以将电能转化为机械能，使生产线上的工件具有线性移动的能力。

然而，在使用过程中，由于各种原因，直线模组有时也会出现故障，影响生产效率。

那么，究竟有哪些常见的故障，以及如何解决呢？一、过载故障过载故障是直线模组中最常见的故障之一，通常是由于负载过重或超载操作造成的。

当直线模组发生过载故障时，会出现电机运转不稳定、传动件损坏、电缆过热等现象。

解决方法：避免负载超过规定范围，合理选择直线模组的型号和规格，增加机械减速器或电子变速器的使用，提高传动效率和使用寿命。

二、电气故障直线模组在使用过程中可能会出现多种电气故障，如电机无法启动、电流过大、电压波动等现象。

解决方法：检查电源是否正常、电缆连接是否松动、电机是否有短路或接触不良等问题，排除故障。

另外，在电气维护方面，建议及时更换老化的电缆和电机，保持定期维护。

三、机械故障机械故障是直线模组的常见故障之一，通常由于传动部件磨损或松动造成。

机械故障表现为直线模组在运转过程中噪声较大、行程不准、滑块卡死等情况。

解决方法：检查机械结构是否存在故障，例如清洁、润滑、修复传动件等。

同时，建议用户在使用过程中避免长时间进行连续工作，避免设备过度磨损，增加故障概率。

四、温度过高故障直线模组在连续工作一段时间后，由于长时间摩擦和负载作用会导致设备温度过高，从而引发故障。

解决方法：用户应合理安排生产计划，避免直线模组连续工作过长时间。

另外，用户也可以增加散热设备，如风扇、散热片等，以提高设备的散热效果，降低故障的风险。

总之，直线模组在使用过程中出现故障是不可避免的，但只要及时采取正确的解决措施，就能快速排除故障，保障生产效率。

因此，我们建议用户在使用过程中对设备进行定期维护、及时修复故障和使用合适的配件，以提升设备的使用寿命和生产效率。

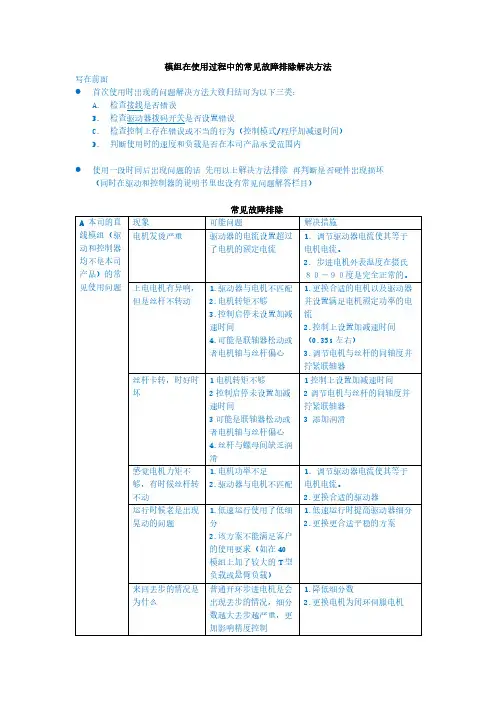

1 电机转矩不够 2 控制启停未设置加减 速时间 3 可能是联轴器松动或 者电机轴与丝杆偏心 4.丝杆与螺母间缺乏润 滑 1.电机功率不足 2.驱动器与电机不匹配
1.低速运行使用了低细 分 2.该方案不能满足客户 的使用要求（如在 40 模组上加了较大的 T 型 负载或悬臂负载） 普通开环步进电机是会 出现丢步的情况，细分 数越大丢步越严重，更 加影响精度控制
我使用自动控制模 式，但我不想要每 次都连接电脑开启 自动控制模式
我使用手动控制模 式发现滑块走到接 近开关的位置时， 接近开关灯亮，但 是滑台不停止
我手动模式下，点 击回零，滑块走到 接近开关的位置， 灯亮，停下，但是 位置信息却不为 0 回原点方向不对
1.可能是接线不对 2.单轴控制器实现的运 动模式有限
控制器发的脉冲信号不 满足驱动器的需要
1.输入控制信号电平未 接到正确的驱动器端口 2.控制器与驱动不匹配 3.控制器发的脉冲有误
1.驱动器拨码设置错 误，对照驱动器说明完 成正确的拨码设置 2. 线接错误了，原点 限位没有与公共端短接 3.两端的接近开关装反 了 1.速度过快（超过模组 的速度范围） 2.驱动器细分设置太 低，调速旋钮旋转置过 高的位置 1.电机功率不足（电流 不满足额定工作的电 流） 2.可以调节旋钮以及降 低细分提高速度
解决措施 1．调节驱动器电流使其等于 电机电流。 2. 步进电机外表温度在摄氏 ８０－９０度是完全正常的。 1.更换合适的电机以及驱动器 并设置满足电机额定功率的电 流 2.控制上设置加减速时间 （0.35s 左右） 3.调节电机与丝杆的同轴度并 拧紧联轴器 1 控制上设置加减速时间 2 调节电机与丝杆的同轴度并 拧紧联轴器 3 添加润滑
我的模组运行时到 达接近开关的位置 时，接近开关灯 亮，但是模组不停 止或者反向，反而 一直往前运行是怎 么回事？ 我用单轴控制器控 制模组偶尔运行时 会出现卡转的现 象？

鼎诚直线滑台模组简单的日常维护保养可以延长导轨的使用寿命及导轨的使用性能。

1、自动强制润滑
没有充足的润滑，滑台模组运转时摩擦阻力会增大进而影响其使用性能及寿命，可根据运行速度，使用环境等做适当的加油补给，一般情形建议20-30天补充油脂一次。

如图使用黄油枪对着滑块油嘴进行补给油脂
2、手动润滑
直线滑台模组工作中会接触到水，如清洗、喷涂，经常会有水会飞溅到导轨上，工作结束一定要将导轨上的水及其污垢清除擦拭干净，在导轨表面涂上导轨油，防止导轨生锈，影响其使用性能。

如图使用毛刷将其导轨油涂于导轨表面。

3、防尘钢带维护
直防尘钢带在长时间运行摩擦中会导致油脂逐渐变少，摩擦力增大，需要定期补给润滑油，保持充足的润滑。

如图用毛刷在钢带表面涂抹油脂。

常见十个直线模组应用问题线性致动器根据行业有多种应用。

直线模组可用于需要线性运动的任何应用。

我们的直线模组经过预先设计、组装、测试并随时可用，使其成为低成本自动化的经济和时间敏感方法。

我们确信还有更多问题需要回答，因此请继续滚动下方以找到您的答案。

1. 我可以将直线模组运行到硬停止吗？由于产生的高力可能导致锁定，我们不建议这样做，低速运行的情况下是可以的，高速运行中容易损坏模组。

2. 我是否需要重新润滑直线模组上的丝杠或轴？直线模组在产品的整个生命周期内由工厂进行润滑，在正常操作情况下不需要重新润滑。

3、怎样做才能延长直线模组的寿命？减少负载、避免侧向负载、PTFE 涂层螺钉以及正确安装都有助于延长使用寿命。

4. 如果带制动器的直线模组不保持负载，可能会出现什么问题？确认未超过直线模组的保持力。

检查是否有任何力矩负载施加到制动器上。

力矩负载阻止卷簧接合，并且负载将滑行。

确保设备的电源已切断。

5.直线模组可以有限位开关吗？直线模组可以配备限位开关。

可用的限位开关类型因每个产品系列而异。

6. 两个或多个滑台模组可以同步吗？在不使用连接轴的情况下，不建议同步标准直线模组。

电机速度的微小差异可能会导致执行器不同步。

使用离合器模型允许在执行器伸出或缩回时对齐。

7. 什么是占空比以及如何计算？占空比以总接通时间与总时间段的比值来衡量。

占空比通常以周期内总时间的百分比来衡量。

Helix 建议额定负载下的占空比为25%。

总时间不应超过 5 分钟。

8. 我可以在现场调整螺旋直线模组的速度吗？不，负载与速度图在执行器目录中提供。

如果您需要改变执行器的速度，则应选择合适的电驱动器。

9. 直线模组可以在什么方向上施加负载？Helix 线性致动器可用于拉伸、压缩或两者的组合。

侧载应使用我们在某些应用中允许的任何一种。

10. 我应该多久润滑一次直线导轨？我应该什么时候润滑我的轴承？润滑频率在很大程度上取决于应用负载、速度和环境条件。
