煤仓设计方案说明一、概况-466m轨道石门处63煤底板层位，巷道顶底板围岩以泥岩为主，巷中有一层薄煤线；-500m运输石门处72煤底板层位，主要为泥岩，巷道顶底板围岩以砂岩为主；煤仓所处层位以砂岩为主，少量伴有泥岩。
二、设计方案经过综合分析，提出了两个设计方案，具体参数见表1。
表1 煤仓参数对比表三、支护方式1、煤仓仓体采用锚网+钢筋梯子梁+锚索+KTM3钢带梁+喷浆+注浆支护，锚杆采用Φ20mm，L=3000mm螺纹钢锚杆，间排距700×700mm；钢筋梯子梁采用Φ12mm钢筋焊接而成，眼孔间距为700mm，垂直仓体施工；锚索采用Φ21.6mm，L=5500mm，间排距700×700mm；锚索托盘使用11#工字钢加工，长300mm，平行仓体施工；KTM3钢带梁平行仓体施工；喷浆厚为100mm，喷砼强度不小于C20；注浆采用水泥单液浆，标号不低于425#普通硅酸盐水泥。
2、上锁口使用混凝土浇筑，浇筑强度不小于C30，同时对围岩进行注浆加固；上口以煤眼中心向巷道两侧各5m范围内施工钢筋混凝土地坪与煤仓连成一个整体，地坪厚300mm，强度C30。
3、下锁口漏斗使用钢筋混凝土浇筑，浇筑强度不小于C30，同时对围岩进行注浆加固；下收口22kg/m轻轨向心布置，轨面朝下，其规格为：轨高A=93.66mm，底宽B=93.66mm，头宽C=50.8mm，腰厚T=10.72mm，两轻轨之间采用连杆焊接，焊接点位于轻轨腰部，连杆采用直径20mm圆钢加工；下口对以煤仓中心沿巷道方位前后6m巷道进行套U36型棚、挂网、喷浆（厚150mm）并注浆加固。
4、若围岩条件较差必须对仓体进行浇筑，浇厚400mm。
钢筋混凝土保护层100mm。
5、铁箅子使用22kg/m旧钢轨加工，网孔尺寸400×400mm，钢轨轨头朝下，钢轨插入壁内≥300mm，并按要求加装“煤仓封口闭锁防坠装置”。
四、容量根据2013~2016年生产规划，我矿南部采区2014~2016年生产能力分别为75.3、68.5、68.2 Mt，参照《采矿工程设计手册》（见表2），煤仓容量为300~500t。

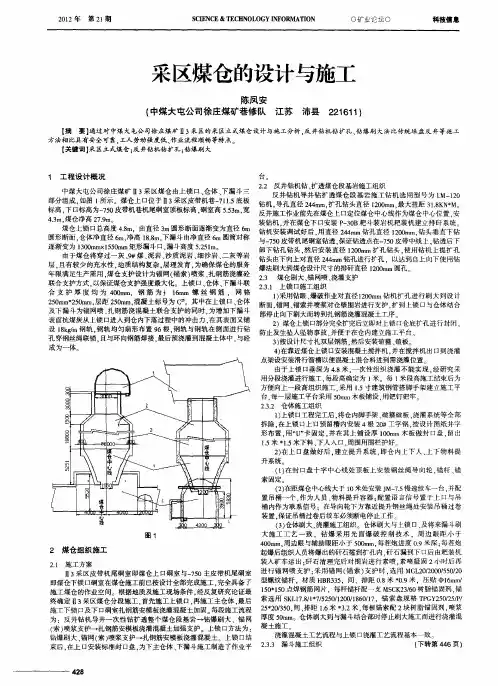

采区煤仓设计
郭福庆;李武平
【期刊名称】《煤矿设计》
【年(卷),期】1992(000)002

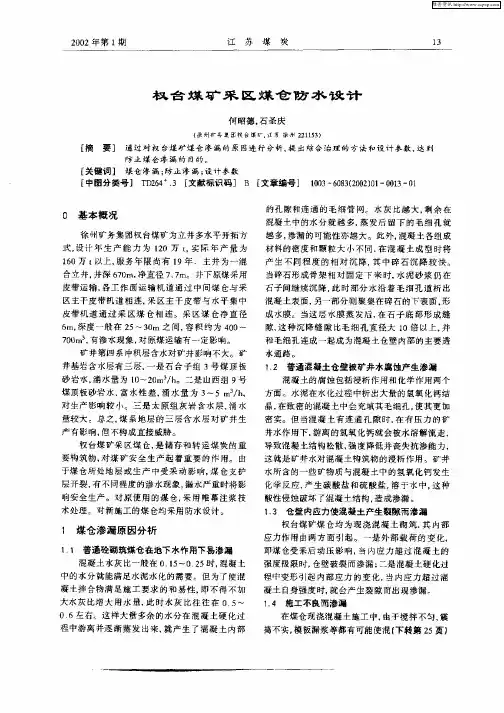

【摘要】采区煤仓是采区煤炭生产的重要组成部分.一个采区能否取得较好的技术经济效益,在很大程度上取决于采区设计的合理性,而采区煤仓占有重要作用.根据我们对煤仓设计的调查研究,增加了两项内容:防堵及防漏水设计.现就采区煤仓防堵及防漏水设计介绍如下.
【总页数】3页(P31-33)
【作者】郭福庆;李武平
【作者单位】不详;不详
【正文语种】中文
【中图分类】TD223
【相关文献】
1.顺和煤矿采区煤仓设计及施工实践 [J], 朱守颂; 周琼阳; 杜厚永; 安春明
2.采区煤仓穿越交叉巷道延伸改造设计及工程实践 [J], 刘成; 刘叶; 邓东杰; 张晓亮

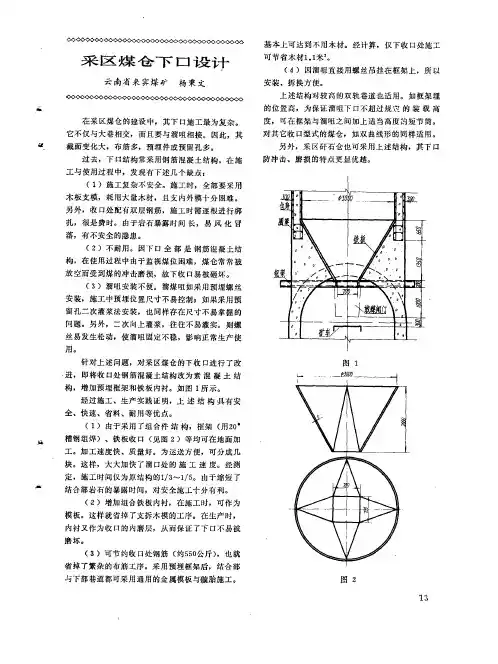

3.矿井采区煤仓下锁口支护设计优化及应用 [J], 王念雷;祝令锦
4.矿井采区煤仓下锁口支护设计优化及技术应用 [J], 王念雷
5.提高煤仓储运能力为高产高效创造条件——北丈八井八采区新补煤仓的设计 [J], 王海云;郭海亮
因版权原因，仅展示原文概要，查看原文内容请购买。

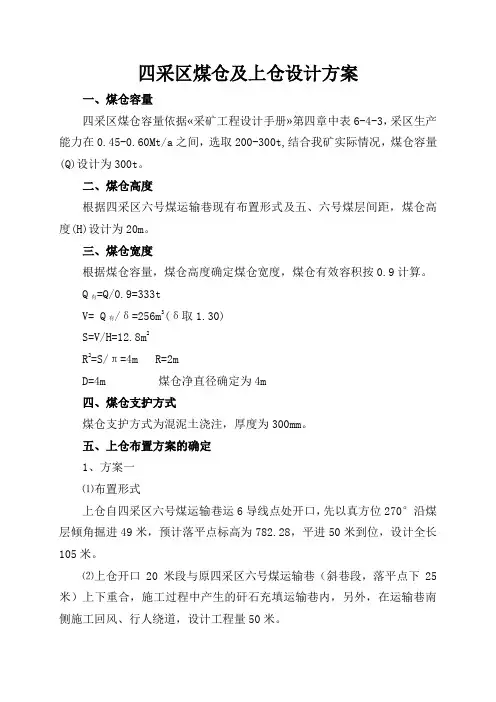

煤仓设计1采区煤仓的的容量1.1在采区高峰生产延续时间内，保证采区连续生产Q=（A G-A N）t G k b式中A G—采区高峰生产能力，高峰期间的小时产量为平均产量的 1.5～2.0倍，A G=277×2=554吨。
A N—装车站通过能力，为平均产量的1.0～1.3倍，取1.2，A N=362；t G—采区高峰生产延续时间，取1.0～1.5h，取1.3；K b—运输不均匀系数，取K b=1.2。
Q=（554-362）×1.3×1.2=299.5t。
1.2按装车站的装车间隔时间计算Q=A G t0k b式中A G—采区高峰生产能力t/h；t0—装车间隔时间0.5h；k b—运输不均匀系数，取1.2；Q=554×0.5×1.2=332.4t。
所以，煤仓容量选择为332.4t。
2煤仓的的形式及参数2.1煤仓的形式煤仓的形式所选为倾斜式煤仓，仓底倾角为65°；煤仓断面选用为圆形断面，圆形断面利用率高，不宜发生堵塞现象，且施工速度快，便于维护。
2.2煤仓参数（1）煤仓草图如下42α煤仓草图（2）计算煤仓有效容积V 有效V 有效=Q/P=332.4/1.20t/m 3=277m 3式中 P —煤的容量；Q ——容量。
（3）煤仓直径D先假装煤仓的有效容量等于煤仓总容量：即V 总=V 有效，则煤仓直径D 为：D=（4V/πH ）1/2 =4.7m 。
如果取煤仓直径为5m ，则总容积V 总为：V 总=1/4πD 2H=1/4×3.14×52×16=314m3.V有效/V总×100%=277÷314×100%=88.2%。
即煤仓的有效容积是总容积的88.2%，利用率较高故直径选5m。
（4）煤仓各段高度取漏斗部分倾角α=60°，溜口宽b=600mm,煤的安息角为α´=40°。

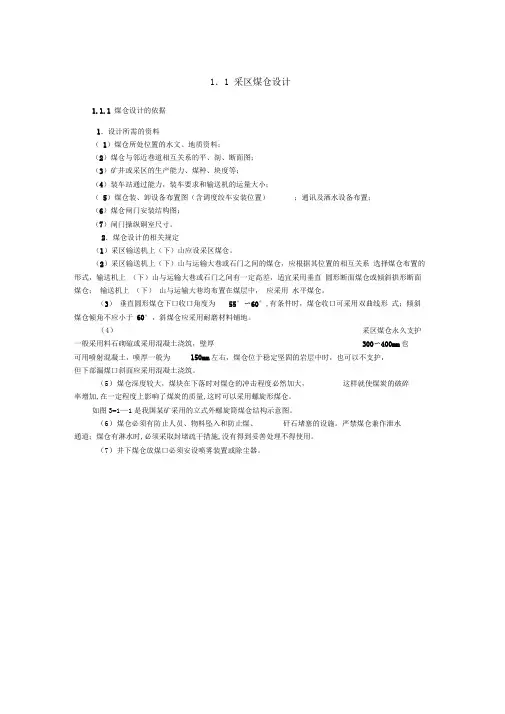

1．1 采区煤仓设计1.1.1 煤仓设计的依据1．设计所需的资料（1）煤仓所处位置的水文、地质资料；（2）煤仓与邻近巷道相互关系的平、剖、断面图；（3）矿井或采区的生产能力、煤种、块度等；（4）装车站通过能力，装车要求和输送机的运量大小；（5）煤仓装、卸设备布置图（含调度绞车安装位置）；通讯及洒水设备布置；（6）煤仓闸门安装结构图；（7）闸门操纵硐室尺寸。
2．煤仓设计的相关规定（1）采区输送机上（下）山应设采区煤仓。
（2）采区输送机上（下）山与运输大巷或石门之间的煤仓，应根据其位置的相互关系选择煤仓布置的形式，输送机上（下）山与运输大巷或石门之间有一定高差，适宜采用垂直圆形断面煤仓或倾斜拱形断面煤仓；输送机上（下）山与运输大巷均布置在煤层中，应采用水平煤仓。
（3）垂直圆形煤仓下口收口角度为55°〜60°,有条件时，煤仓收口可采用双曲线形式；倾斜煤仓倾角不应小于60°，斜煤仓应采用耐磨材料铺地。
（4）采区煤仓永久支护一般采用料石砌碹或采用混凝土浇筑，壁厚300〜400mm也可用喷射混凝土，喷厚一般为150mm左右，煤仓位于稳定坚固的岩层中时，也可以不支护，但下部漏煤口斜面应采用混凝土浇筑。
（5）煤仓深度较大，煤块在下落时对煤仓的冲击程度必然加大，这样就使煤炭的破碎率增加,在一定程度上影响了煤炭的质量,这时可以采用螺旋形煤仓。
如图3-1—1是我国某矿采用的立式外螺旋筒煤仓结构示意图。
（6）煤仓必须有防止人员、物料坠入和防止煤、矸石堵塞的设施。
严禁煤仓兼作泄水通道；煤仓有淋水时,必须采取封堵疏干措施,没有得到妥善处理不得使用。
（7）井下煤仓放煤口必须安设喷雾装置或除尘器。
:|| I图3-1 - 1 某矿螺旋煤仓a—螺旋煤仓结构示意图；b—标准段螺旋溜槽剖面图1—煤仓卸载硐室；2—煤仓卸载硐室；3—螺旋溜槽；4—煤位信号钢管；5—铸石板1.1.2 采区煤仓设计1•绘制煤仓与邻近巷道的位置关系在煤仓设计之前，必须先分析煤仓与邻近巷道的位置关系，根据已有的巷道绘制出相应的平面图、剖面图。
禹州隆源煤业有限公司主井底煤仓初步设计设计说明书编制单位：编制负责人：编制人员：编制日期：一、概况及位置选择1、为了满足我矿井下煤炭的运输接替，提高运输效率，决定在主井底变坡点上方做一个直立式煤仓，该煤仓北部与-80皮带大巷相连，西部与现-80车场相连。
作为全井的主煤仓将担负起所有采区的煤炭的储存和输出，实现煤炭运输环节上的良好接替，提高运输效率。
拟建皮带巷、-80联巷及煤仓位置示意图拟建煤仓位置示意图2、煤仓设计要求该煤仓设计高度25000mm，直径8000mm，锁口采用环形梁A 的设计要求，锁口为半径1800mm的圆环形，支护厚度为400mm，锚喷，浇筑砼联合支护。
煤仓帽斜面与水平呈50°的夹角，垂高4330mm，支护厚度为400mm，锚喷，浇筑砼联合支护，与煤仓主体靠环梁B相连。
煤仓主体高13000mm，支护厚度为400mm，锚喷，浇筑砼联合支护，与煤仓漏斗靠环梁C相连。
煤仓漏斗垂直高度8000mm，漏斗面为双曲线防堵塞设计（详细见设计图纸），支护形式可以采用，锚喷、钢筋构件、浇筑砼联合支护，漏斗斜面整体与水平面夹角为120°，掘进时与漏斗口同时施工，煤仓底与车场巷道的顶板采用工字钢与浇筑混凝土支护，并留设1250mm×1500mm的漏斗口，漏斗浇筑前要预留空气炮管道6根呈均匀环形布置（详细见图纸），和一根煤位探头安装孔。
漏斗口浇筑时用22#槽钢，可后期安装给煤机时在于给煤机相连的槽钢下侧面打与给煤机连接面相对应的连接孔，槽钢安设牢固，与漏斗钢筋构件2、方案的可行性：-80皮带巷顶板标高为-71.23（误差小于500mm），井底车场变坡点及其附近顶板标高为-97.430（正负误差小于500mm），可知其高程相差约25米，对于我矿拟建的直径8000mm，总高25000mm的直立式煤仓，可满足其所需空间的要求。
根据后期通风系统的改造，主副井筒均作为进风巷道，拟建皮带巷均处于新鲜风流中，可满足其通风需要。
煤仓工程设计方案一、前言煤炭是我国的主要能源资源之一，其储存和管理对于保障国家能源安全至关重要。
煤仓作为储存煤炭的重要设施，其设计方案必须科学合理，以保证储存煤炭的安全性、有效性和经济性。
本文将从煤仓工程设计的整体规划、结构设计、安全管理和环境保护等方面进行详细阐述，以期为煤仓工程的设计和建设提供参考。
二、整体规划1. 地理位置选择煤仓最好选择在矿区附近，以便于煤炭的运输和储存。
同时需要考虑到煤仓附近的交通、供水、供电等基础设施条件。
2. 储存容量根据煤炭的产量和使用需求确定煤仓的储存容量，一般要考虑到一定数量的备用存储量，以应对突发情况。
3. 结构布局煤仓的结构布局应该合理，便于煤炭的装卸和管理。
同时需要考虑到煤仓的安全和环境保护要求。
三、结构设计1. 建筑结构煤仓的建筑结构需要考虑到重负荷和封闭环境的特点，应采用坚固耐用的结构材料和适当的结构形式，以保证煤仓的安全性和稳定性。
2. 储煤设备煤仓的储煤设备要满足安全、快速、高效的要求，同时要考虑到煤炭的质量保证和环境排放的要求。
3. 散煤装卸设备煤仓的散煤装卸设备是煤仓的重要组成部分，其设计要考虑到装卸效率、安全性和环境保护要求。
四、安全管理1. 安全设备煤仓需要配备完善的安全设备，如防火、防爆、通风等设备，以保证煤仓在运营过程中的安全性和可靠性。
2. 安全管理制度煤仓需要建立健全的安全管理制度，包括安全生产管理、应急预案管理、安全检查管理等，以保证煤仓的安全运营。
3. 员工安全教育煤仓需要对员工进行安全教育和培训，提高员工对安全管理的重视和自我保护意识。
五、环境保护1. 环境监测煤仓需要建立健全的环境监测系统，对煤仓周围的空气、水质等环境进行监测，以保证环境的清洁和安全。
2. 污染防治煤仓运营过程中产生的废气、废水等污染物要进行有效的处理和管理，以保证环境的清洁和安全。
3. 循环利用煤仓需要通过科学技术手段对废弃物进行循环利用，减少对自然资源的消耗和对环境的污染。
1．1 采区煤仓设计1.1.1 煤仓设计的依据1．设计所需的资料（1）煤仓所处位置的水文、地质资料；（2）煤仓与邻近巷道相互关系的平、剖、断面图；（3）矿井或采区的生产能力、煤种、块度等；（4）装车站通过能力，装车要求和输送机的运量大小；（5）煤仓装、卸设备布置图（含调度绞车安装位置）；通讯及洒水设备布置；（6）煤仓闸门安装结构图；（7）闸门操纵硐室尺寸。
2．煤仓设计的相关规定（1）采区输送机上（下）山应设采区煤仓。
（2）采区输送机上（下）山与运输大巷或石门之间的煤仓，应根据其位置的相互关系选择煤仓布置的形式，输送机上（下）山与运输大巷或石门之间有一定高差，适宜采用垂直圆形断面煤仓或倾斜拱形断面煤仓；输送机上（下）山与运输大巷均布置在煤层中，应采用水平煤仓。
（3）垂直圆形煤仓下口收口角度为55°～60°，有条件时，煤仓收口可采用双曲线形式；倾斜煤仓倾角不应小于60°，斜煤仓应采用耐磨材料铺地。
（４）采区煤仓永久支护一般采用料石砌碹或采用混凝土浇筑，壁厚300～400mm。
也可用喷射混凝土，喷厚一般为150mm左右，煤仓位于稳定坚固的岩层中时，也可以不支护，但下部漏煤口斜面应采用混凝土浇筑。
（５）煤仓深度较大，煤块在下落时对煤仓的冲击程度必然加大，这样就使煤炭的破碎率增加，在一定程度上影响了煤炭的质量，这时可以采用螺旋形煤仓。
如图３-１－１是我国某矿采用的立式外螺旋筒煤仓结构示意图。
（６）煤仓必须有防止人员、物料坠入和防止煤、矸石堵塞的设施。
严禁煤仓兼作泄水通道；煤仓有淋水时，必须采取封堵疏干措施，没有得到妥善处理不得使用。
（７）井下煤仓放煤口必须安设喷雾装置或除尘器。
图３-１-１某矿螺旋煤仓a—螺旋煤仓结构示意图；b—标准段螺旋溜槽剖面图1—煤仓卸载硐室；2—煤仓卸载硐室；3—螺旋溜槽；4—煤位信号钢管；5—铸石板1.1.2 采区煤仓设计1．绘制煤仓与邻近巷道的位置关系在煤仓设计之前，必须先分析煤仓与邻近巷道的位置关系，根据已有的巷道绘制出相应的平面图、剖面图。
采区煤仓与相邻巷道的关系如表3.1.1所示。
2．选择煤仓类型１）煤仓的分类按煤仓仓体不同，煤仓可分为：垂直式、倾斜式、混合式和水平式。
采区煤仓的分类及布置如表3.1.2所示。
按煤仓断面形状不同，煤仓可分为：圆形、拱形、椭圆、矩形和方形。
如表3.1.3所示２）选择煤仓的布置形式及断面形状应根据收集的资料，参照如表3.1.2和3.1.3所示几种类型，合理的选择煤仓的布置形式及断面形状。
一般地，煤仓的布置形式为垂直式和倾斜式，垂直式断面形状为圆形，倾斜式断面形状为拱形，其倾角为60°以上。
表3.1.1采区煤仓与邻近巷道相互关系表3.1.2采区煤仓的分类及布置表3.1.3煤仓分类及断面形状3．计算采区煤仓的容量当采区煤仓的布置形式确定以后，就要对煤仓的容量进行计算。
煤仓容量是煤仓设计中比较重要的一个环节，也是对煤仓设计效果进行验收的一个重要指标之一。
1）当采区上（下）山和运输大巷采用输送机连续运输时，煤仓容量为上（下）山输送机0.5h的运量；2）当大巷采用矿车运输且采区高峰生产能力大于采区装车站能力时，煤仓容量可按下式进行计算：Q=(A g-A n)T g K b（3-1-1）式中Q—采区煤仓容量，t；A g—采区高峰生产能力，t/h，高峰期间的小时产量为平均产量的1.5～2.0倍；A n—装车站通过能力，t/h，为平均产量的1.0～1.3倍；T g—采区高峰生产持续时间，h。
机采取1.0～1.5h，炮采取1.5～2.0h；K b—不均匀系数，机采取1.15～1.2，炮采取1.5。
３）也可以采用经验法进行选取。
根据实际经验，一般煤仓容量可按表3.1.4进行选取。
表3.1.4采区煤仓容量采区生产能力（Mt/a）煤仓容量（t）0.3以下50～1000.3～0.45 100～2000.45～0.6 200～3000.6～1.0 300～5001.0以上大于500注：小型矿井采区煤仓容量可适当减少。
4．确定采区煤仓的尺寸及仓口布置1）垂直式、倾斜式和混合式采区煤仓（1）煤仓①采区煤仓相关尺寸的确定煤仓高度以20m为宜。
采区生产能力大于0.6Mt/a时，煤仓高度可为20～40m。
圆形断面煤仓直径宜取2.5～5.5m；拱形断面煤仓，断面宽度可为3.0m，高度大于2.0m。
②防堵及处理煤仓措施预防及处理堵仓，防止人员和物料坠入的常用有效措施有：a.在煤仓上口安设300mm×300mm孔眼的铁篦子；b.在煤仓下口收口侧壁安设压风喷嘴、预留钎孔；c.在煤仓内安设压风气装置、空气炮等；d.在垂直煤仓中也可采用螺旋溜槽，减少煤仓入口处煤的自由落体高度等。
（2）煤仓下口装车闸门和给煤机硐室的布置①装车闸门的布置煤仓溜口闸门处的有效尺寸一般为700mm×700mm，800mm×800mm，1000mm×1000mm，1200mm×1200mm等几种规格。
大容量的煤仓，要求装车速度快，应选用大型闸门或布置两个装车溜口。
闸门的开启方式分别有手动、电动、气动、液压传动四种。
溜口与矿车的相对位置见图3-1-２所示。
图3-1-2溜口与矿车的相对位置1—溜口；2—闸门；3—矿车煤仓溜口按装车方向分为顺向、侧向和垂直3种。
见图3-1-3。
常用第一种，第二种次之，第三种应用比较少。
图3-1-3 溜口的方向1—顺向；2—侧向；3—垂直采区煤仓常用的几种闸门的布置形式及技术特征分别见图3-1-4～3-1-7所示。
图3-1-4 溜口的方向说明：1.在施工煤仓口时，应预埋M16地脚螺栓，螺栓长度不小于300mm。
2.括号内的尺寸是双轨道闸门的尺寸，其余为共用尺寸。
图3-1-5采区煤仓手动顺装闸门说明：本设计由于H尺寸不同分三种形式Ⅰ型H=0 质量380kgⅡ型H=250 质量463kgⅢ型H=500 质量510kg在采用时应予以注明图3-1-6采区装车气动闸门（顺装1t矿车）图3-1-7采区装车气动闸门（侧装1t、1.5t、3t底卸式矿车）说明：1．施工煤仓口时应预埋M16地脚螺栓，螺栓长度不小于300mm；2．四通气阀的位置可安在溜筒左侧或右侧，本图系按右侧布置。
②给煤机硐室布置当煤仓下口的运输设备要求连续、均匀给煤时，溜口下方要安设给煤机。
按给煤机向输送机给煤方向不同分为顺向给煤和侧向给煤。
前者装载效果比较好，得到广泛应用。
采区煤仓常用K系列给煤机。
给煤机硐室的布置尺寸，结合设备选型的最大外形尺寸及规程、规范要求确定安装、检修尺寸。
（3）煤仓上口铁篦子的布置铁篦子一般用旧钢轨（8～22kg/m），工字钢（10～20号），也有用粗圆钢（Φ=16～28mm）焊接而成。
网孔尺寸一般采用300mm×300mm。
用钢轨铺设时，轨头朝下。
铁篦子的布置见图3-1-8。
图3-1-8煤仓上口铁篦子的位置a—用钢轨上下层互相垂直排列而成的铁篦子；b—用钢轨分组焊接而成的铁篦子；c—用圆钢焊接而成的铁篦子网孔上大块煤炭的破碎及杂物的清理工作，可在煤仓上部巷道（煤仓上口）直接进行或设置专门的破碎硐室。
几种破碎硐室的布置形式见图3-1-9所示图3-1-9破碎硐室的布置形式a—煤仓上口兼作破碎硐室；b—人工破碎硐室；c—机械破碎硐室（上层清理杂物，下层安装破碎机，硐室尺寸按破碎机外形尺寸及各种有关间隙确定）２）水平式煤仓输送机山（下）山或运输大巷均布置在煤层中，就应该设计水平煤仓，此类情况在南方矿井中并不多见，在此不作赘述。
1.1.3 采区煤仓设计实例现以某煤矿34区补套煤仓为例，简要说明采区煤仓设计的过程。
１．绘制煤仓与邻近巷道的位置关系鱼田堡煤矿底板系统均布置于茅口灰岩中，地质条件良好，层位较稳定。
补套34区煤仓与邻近巷道位置关系，见图3-1-10所示。
图3-1-10补套煤仓邻近巷道位置关系２．选择采区煤仓根据相邻巷道位置关系可以看出，补套煤仓宜采取倾斜煤仓布置，断面形状为拱形。
３．计算采区煤仓的容量煤仓容量根据矿井实际生产规模设计为不小于200t；煤仓剖面见图3-1-11所示；下煤上山采取自溜的方式；大巷采用机车尽头式运输。
４．确定采区煤仓的尺寸及仓口布置煤仓下口采用铁屑砼支护，即：水泥：沙子：金属掺合物=1：0.3：0.25（重量比），水灰比W/C=0.5，砂子粒径不大于0.3mm，金属掺合物粒径不大于0.4mm；煤仓下口斜面及仓体斜面采用铸石块铺底，两侧采用铸石块或钢板围住，铸石块规格：400×300×300mm；煤仓下口溜煤嘴采用顺向装煤；煤仓上口浇铸铁篦子，铁篦子采用15kg/m钢轨，轨头朝下，轨底朝上，篦子网格为300×300mm，篦子两端插入壁体内不小于300mm；煤仓仓体因围岩较稳定，采取裸巷不支护。
图3-1-10补套煤仓剖面图1.1.4 实训某矿采区生产能力为30万吨／a，采区胶带运输巷道的底板标高为-625m,采区装车站轨道面标高为-648m,设计采区煤仓。
要求（１）３～５人为一组；（２）绘制煤仓与相邻巷道的位置图；（３）选择采区煤仓；（4）计算采区煤仓的容量；（5）确定采区煤仓的尺寸及绘制煤仓的剖面图（6）整理提交成果与评价。
